MODE D'EMPLOI AC5023 IFM

Montageanleitung Installation Instructions Notice de Montage

ASinterface

FC-E coupling module addressable with addressing socket and earthing lead Module de câblage pour câble plat avec prise d'adressage et avec broche de mise à la terre

AC5023

Fonctionnement et caractéristiques

Le module permet l'adressage des esclaves de type classique (EEMS) dans le réseau AS-i câblé. Si la connexion est effectuée durant le fonctionnement de l'installation, le contrôleur ifm indiquera "Alarm Config" parce que l'esclave se trouve séparé du réseau. Après l'opération d'adressage effectuée et la prise d'adressage mâle retirée du module, le système redémarre automatiquement. Pour le comportement des autres maîtres adressez-vous aux fabricants correspondants.

Montage

Mettre l'installation hors tension avant le montage.

1. Fixer le module sur un profilé 35mm ou le monter sur une surface plane.
2. Insérer le câble plat AS-i (jaune) pour l'alimentation externe. Assurer le bon positionnement du câble dans le guide profilé.
3. Fermer la traversée de câble non utilisée et la prise femelle d'adressage à l'aide des joints d'étanchéité trapézoïdaux fournis afin de garantir la protection IP 67.
4. Mettre la partie supérieure sur la partie inférieure et visser.
5. Cette embase de câblage pour câble plat avec alimentation externe peut être utilisée avec des modules d'application où la pin 5 de la prise M12 doit être raccordée à la terre fonctionnelle (FE). Pour l'affectation de la prise M12 du module d'application voir la fiche technique. Le contact est établi soit via le rail DIN mis à la terre soit via la broche de mise à la terre. Cosse recommandée A2,8 x 0,5 DIN 46247.
6. Le câble de raccordement à la terre FE doit être le plus court que possible.

Adressage

Pour raccorder le module monté à l'unité d'adressage, le cordon d'adressage est à commander séparément (n°de commande E70213). Affecter une adresse entre 1 et 31. A la livraison, l'adresse est 0.

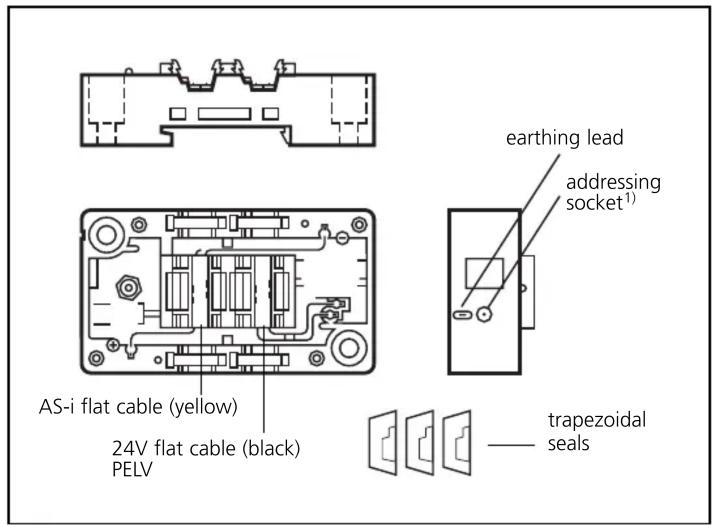

broche de mise à la terre prise d'adressage¹) câble plat AS-i (jaune) 24V câble plat AS-i (noir) PELV joints d'étanchéité trapézoïdaux

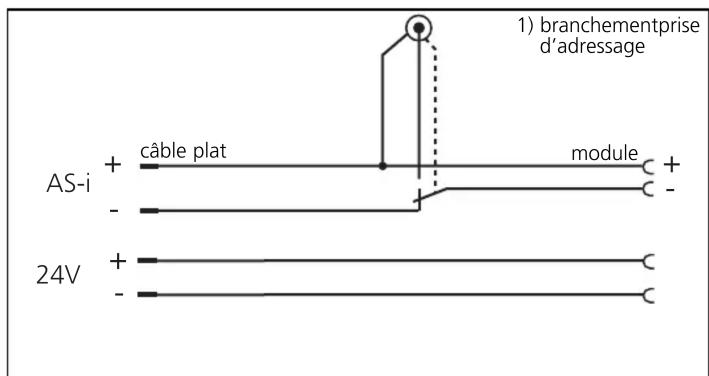

1) branchementprise d'adressage AS-i + cable plat module + - 24V + - C
