IV0004 - Commutateur IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur IFM IV0004, technologie de détection, tension de fonctionnement, type de sortie, dimensions, poids.
Utilisation	Conçu pour des applications industrielles, idéal pour la détection de position, compatible avec divers systèmes.
Maintenance et réparation	Vérification régulière des connexions, nettoyage des contacts, remplacement des pièces usées recommandé.
Sécurité	Respecter les normes de sécurité électrique, éviter l'exposition à des environnements extrêmes.
Informations générales	Garantie du fabricant, disponibilité des pièces de rechange, documentation technique fournie.

FOIRE AUX QUESTIONS - IV0004 IFM

Comment installer le commutateur IFM IV0004 ?

Pour installer le commutateur IFM IV0004, commencez par couper l'alimentation électrique. Connectez les fils conformément au schéma de câblage fourni dans le manuel d'utilisation, puis remettez l'alimentation sous tension.

Que faire si le commutateur ne s'allume pas ?

Vérifiez d'abord les connexions électriques. Assurez-vous que l'alimentation est correcte et que le commutateur est bien connecté. Si le problème persiste, testez le commutateur avec un multimètre pour vérifier son fonctionnement.

Comment régler les paramètres du commutateur IFM IV0004 ?

Les paramètres du commutateur peuvent être réglés à l'aide des boutons situés sur le boîtier. Consultez le manuel d'utilisation pour des instructions détaillées sur chaque paramètre.

Le commutateur fonctionne-t-il avec toutes les tensions ?

Le commutateur IFM IV0004 est conçu pour fonctionner avec une tension spécifique. Veuillez vérifier les spécifications techniques dans le manuel d'utilisation pour vous assurer que la tension utilisée est compatible.

Que faire si le commutateur s'éteint de manière inattendue ?

Si le commutateur s'éteint de manière inattendue, vérifiez la température de fonctionnement et assurez-vous qu'il n'y a pas de surcharge. Inspectez également les connexions pour détecter tout signe de dommage.

Comment nettoyer le commutateur IFM IV0004 ?

Pour nettoyer le commutateur, utilisez un chiffon doux et sec. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager le boîtier.

Est-ce que le commutateur IFM IV0004 est étanche ?

Le commutateur IFM IV0004 a un indice de protection spécifique. Consultez le manuel d'utilisation pour savoir s'il est adapté à une utilisation dans des environnements humides ou exposés à des éclaboussures.

Peut-on utiliser le commutateur IFM IV0004 à l'extérieur ?

Cela dépend de l'indice de protection du commutateur. Vérifiez les spécifications dans le manuel d'utilisation pour déterminer si le produit est conçu pour une utilisation en extérieur.

Où puis-je trouver des pièces de rechange pour le commutateur IFM IV0004 ?

Les pièces de rechange peuvent être commandées via le site web du fabricant ou auprès de revendeurs agréés. Assurez-vous de spécifier le modèle exact lors de la commande.

MODE D'EMPLOI IV0004 IFM

Montageanleitung Installation Instructions Notice de Montage

efector100®

Induktiver Näherungsschalter IVE, nicht bündig Inductive proximity switch IVE, non-flush Détecteur de proximité inductif IVE, non encastrable

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, sans contact et indique leur pré-sence par un signal de commutation.

Portée nominale (Sn): voir sur l'étiquette; portée de travail (Sa) 0 ... [Sn x 0,81] mm; (valeurs défines par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

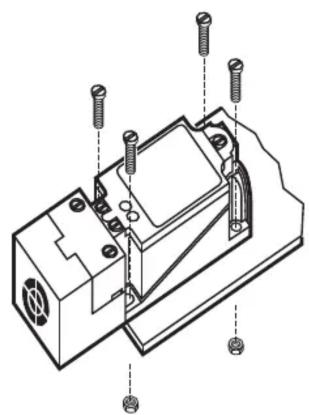

Montage

Visser le détecteur de proximité sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur de proximité ne se desserre pas; Montage non encastrable (fig. 1 et 3).

• Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

1

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Ouvrir le détecteur de proximité (fig. 6); raccorder le câble selon les instructions de l'étiquette.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commancer séparément).

Enlever le cube détecteur (fig. 7); orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
