MK5047 - Commutateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur magnétoinductif pour vérins (commutateur)
Marque	IFM
Modèle	MK5047
Dimensions (L x l x H)	Environ 40 x 10 x 10 mm
Poids	Environ 20 g
Alimentation	10 – 30 V DC
Fonction principale	Détection de la position du piston dans un vérin à corps non magnétisable
Vitesse de passage du piston	Jusqu'à 5 m/s
Sortie	Commutée (NPN/PNP selon variante)
Indicateur LED	Allumée lorsque la sortie est commutée
Raccordement électrique	Câble 3 ou 4 fils : BN (brun), BU (bleu), BK (noir), WH (blanc)
Face active	À l'opposé de la LED ou marquée d'une cible
Température de fonctionnement	-25 °C à +70 °C (estimation)
Indice de protection	IP67 (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées et réparabilité	Contacter le service après-vente IFM pour les pièces détachées
Informations générales	Utilisable avec tous les vérins à corps non magnétisable

FOIRE AUX QUESTIONS - MK5047 IFM

Comment installer le capteur MK5047 sur un vérin ?

Fixez le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Assurez-vous que la face active (opposée à la LED ou marquée d'une cible) est orientée vers le piston. Serrez solidement le capteur.

Quelle est la vitesse maximale du piston détectable ?

Le capteur peut détecter des pistons se déplaçant à une vitesse allant jusqu'à 5 m/s.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BN (brun) = alimentation positive, BU (bleu) = négatif, BK (noir) = sortie, et si présent WH (blanc) = sortie auxiliaire ou programmable.

Que signifie la LED allumée ?

La LED s'allume lorsque la sortie est commutée, c'est-à-dire que le piston passe devant la face active du capteur.

Quels types de vérins sont compatibles ?

Le capteur est utilisable avec tous les vérins à corps non magnétisable (aluminium, plastique, inox non magnétique) équipés d'un aimant torique sur le piston.

Comment nettoyer le capteur ?

Nettoyez le boîtier avec un chiffon sec et non abrasif. N'utilisez pas de solvants ou de produits chimiques agressifs.

Que faire si la sortie ne commute pas ?

Vérifiez d'abord le raccordement électrique (couleurs des fils). Assurez-vous que le vérin possède un aimant torique et que le capteur est bien positionné. Contrôlez l'alimentation (10-30 V DC). Si le problème persiste, testez avec un autre capteur.

Le capteur est-il protégé contre les courts-circuits ?

Oui, la plupart des capteurs IFM intègrent une protection contre les courts-circuits et les inversions de polarité. Consultez la fiche technique pour confirmation.

Où trouver les pièces détachées pour ce capteur ?

Contactez le service après-vente IFM ou un distributeur agréé. Le numéro de modèle MK5047 vous aidera à identifier les pièces compatibles.

Le capteur fonctionne-t-il avec tous les diamètres de vérins ?

Oui, tant que le vérin a un corps non magnétisable et que le piston est équipé d'un aimant torique. La distance de détection est généralement de quelques millimètres ; adaptez la position du capteur en conséquence.

MODE D'EMPLOI MK5047 IFM

efector120

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5 m/s.
• Utilisable avec tous les vérins à corps non magnétisable.

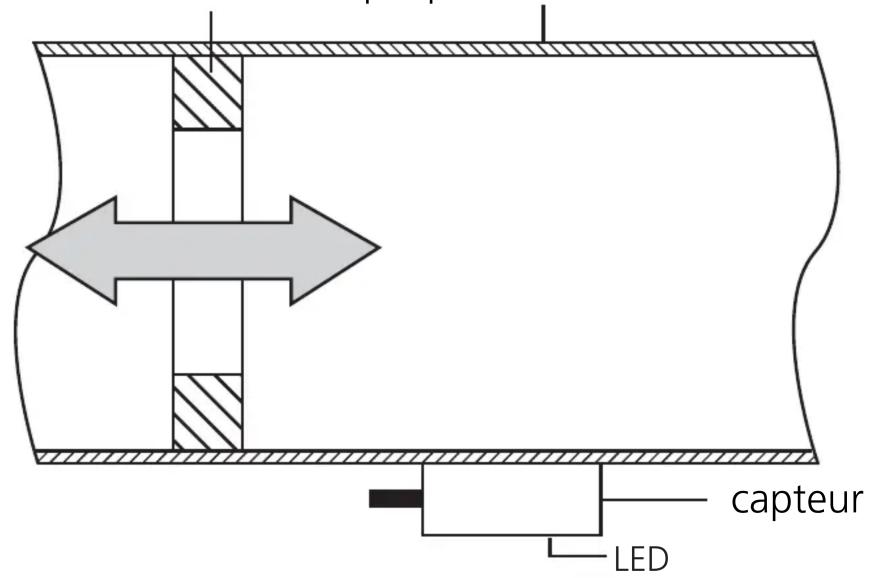

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
