Caractéristiques	Détails
Type de produit	Routeur
Norme Wi-Fi	802.11ac
Vitesse maximale	AC2400 (600 Mbps sur 2.4 GHz + 1734 Mbps sur 5 GHz)
Ports Ethernet	4 ports Gigabit Ethernet
USB	1 port USB 3.0, 1 port USB 2.0
Fonctionnalités de sécurité	WPA/WPA2, pare-feu intégré, contrôle d'accès
Gestion des appareils	Support pour jusqu'à 30 appareils simultanément
Application mobile	ASUS Router App pour la gestion à distance
Dimensions	30.4 x 15.4 x 4.3 cm
Poids	1.4 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - RTAC87R ASUS

Comment réinitialiser mon routeur ASUS RTAC87R aux paramètres d'usine ?

Pour réinitialiser votre routeur ASUS RTAC87R, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela restaurera les paramètres d'usine.

Comment changer le mot de passe Wi-Fi de mon ASUS RTAC87R ?

Connectez-vous à l'interface utilisateur du routeur en entrant l'adresse IP 192.168.1.1 dans votre navigateur. Entrez vos identifiants, puis allez dans 'Sans Fil' > 'Paramètres' pour changer le mot de passe de votre réseau Wi-Fi.

Pourquoi mon ASUS RTAC87R ne se connecte-t-il pas à Internet ?

Vérifiez d'abord que votre modem est correctement connecté et fonctionne. Ensuite, assurez-vous que le câble Ethernet reliant le modem au routeur est en bon état. Si le problème persiste, essayez de redémarrer le routeur et le modem.

Comment mettre à jour le firmware de mon ASUS RTAC87R ?

Connectez-vous à l'interface utilisateur du routeur, allez dans 'Administration' > 'Firmware Upgrade'. Cliquez sur 'Vérifier maintenant' pour rechercher les mises à jour disponibles et suivez les instructions pour mettre à jour le firmware.

Mon signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner le routeur dans un emplacement central de votre maison, loin des murs et des objets métalliques. Vous pouvez également changer le canal Wi-Fi dans les paramètres pour éviter les interférences avec d'autres réseaux.

Comment configurer un réseau invité sur mon ASUS RTAC87R ?

Connectez-vous à l'interface utilisateur du routeur, allez dans 'Sans Fil' > 'Réseau Invité'. Activez l'option 'Réseau Invité' et configurez le nom et le mot de passe selon vos préférences.

Que faire si les voyants LED de mon ASUS RTAC87R clignotent en rouge ?

Un voyant rouge peut indiquer un problème de connexion Internet. Vérifiez vos câbles et redémarrez le routeur. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment activer le contrôle parental sur mon ASUS RTAC87R ?

Connectez-vous à l'interface utilisateur, allez dans 'Contrôle Parental' et activez la fonction. Vous pouvez ensuite définir des règles pour les appareils connectés en spécifiant les heures d'accès et les sites à bloquer.

Comment savoir combien d'appareils sont connectés à mon ASUS RTAC87R ?

Connectez-vous à l'interface utilisateur du routeur, allez dans 'État du Système' et sélectionnez 'Clients'. Vous verrez une liste des appareils actuellement connectés à votre réseau.

Est-il possible de changer la fréquence Wi-Fi de 2,4 GHz à 5 GHz sur mon ASUS RTAC87R ?

Oui, votre routeur ASUS RTAC87R prend en charge les deux bandes. Vous pouvez configurer cela dans l'interface utilisateur sous 'Sans Fil' en sélectionnant la bande que vous souhaitez modifier.

MODE D'EMPLOI RTAC87R ASUS

RT-AC87R Routeur Gigabit sans l AC 2400 bi-bande Manuel de l’utilisateur2 Copyright © 2014 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL “TEL QUEL” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ÊTRE LIMITÉ, LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYÉS OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPÉCIAL, SECONDAIRE OU CONSÉCUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D‘UTILISATION DE DONNÉES, INTERRUPTION DE COMMERCE ET ÉVÉNEMENTS SEMBLABLES), MÊME SI ASUS A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES PROVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT. LES SPÉCIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES À CHANGEMENT À TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE RESPONSABILITÉ POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAÎTRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS. Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d’identication ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon. F9456 Première édition Mai 20143 Table des matières 1 Faire connaissance avec votre routeur sans l

1.4 Positionner le routeur sans l ..................................................9

2.3 Connexion à un réseau sans l ............................................. 19

3 Paramètres généraux

3.1 Utiliser la carte du réseau ...................................................... 20

3.1.1 Congurer les paramètres de sécurité sans l ............ 21

3.1.2 Gérer les clients du réseau .................................................22

3.1.3 Surveiller un périphérique USB ........................................23

3.2 Créer un réseau invité .............................................................. 26

3.5.2 Utiliser les services de serveurs multimédia ...............35

4.3.3 Serveur virtuel et rédirection de port ............................69

4.7.3 Mise à jour du microprogramme .....................................84

5.3.2 Utiliser le protocole LPR pour partager

• Contactez votre service après-vente ASUS si l’un des éléments est manquant ou endommagé. Consultez la liste des centres d’appels ASUS en n de manuel.

• Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie. Routeur sans l RT-AC87R Câble réseau (RJ-45) Adaptateur secteur Guide de démarrage rapide CD de support (Manuel + utilitaires)

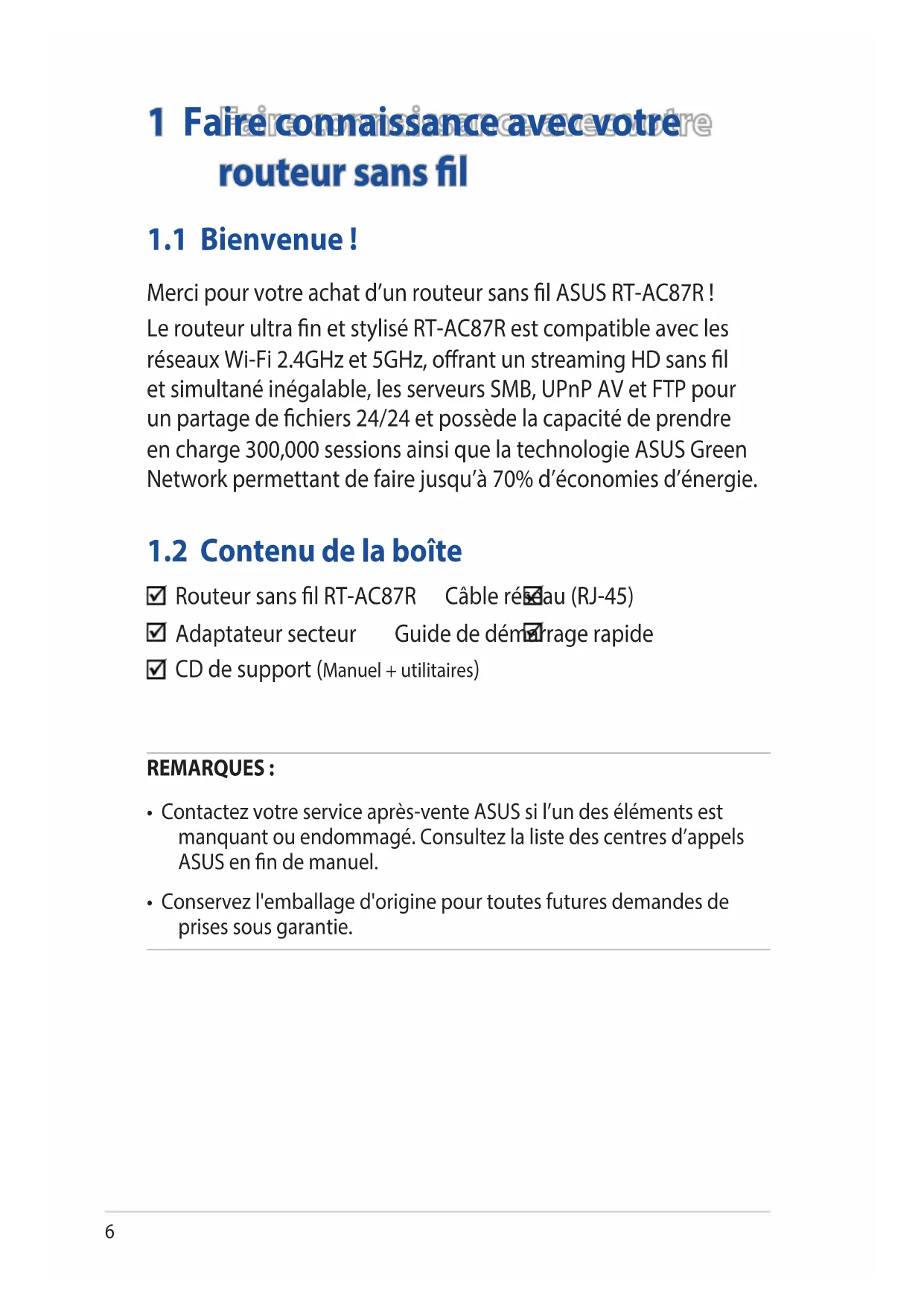

Merci pour votre achat d’un routeur sans l ASUS RT-AC87R ! Le routeur ultra n et stylisé RT-AC87R est compatible avec les réseaux Wi-Fi 2.4GHz et 5GHz, orant un streaming HD sans l et simultané inégalable, les serveurs SMB, UPnP AV et FTP pour un partage de chiers 24/24 et possède la capacité de prendre en charge 300,000 sessions ainsi que la technologie ASUS Green Network permettant de faire jusqu’à 70% d’économies d’énergie.

1.2 Contenu de la boîte7

1.3 Votre routeur sans l

Bouton dédiés aux voyants lumineux Ce bouton permet d’activer ou de désactiver tous les voyants lumineux du routeur. Bouton Wi-Fi Ce bouton permet d’activer ou de désactiver la connexion Wi-Fi. Voyant d’alimentation Éteint : aucune alimentation. Allumé : le routeur est prêt. Clignote lentement : mode de secours. Clignote rapidement : conguration WPS en cours. Voyant 2.4GHz / Voyant 5GHz Éteint : aucun signal 5GHz ou 2.4GHz. Allumé : routeur prêt à établir une connexion sans l. Clignotant : transmission ou réception de données sans l. Voyants réseau local (LAN) Éteint : routeur éteint ou aucune connexion physique. Allumé : connexion établie à un réseau local (LAN). Voyant réseau étendu (WAN) Éteint : routeur éteint ou aucune connexion physique. Allumé : connexion établie à un réseau étendu (WAN). Clignotant : transmission ou réception de données sans l. Voyant WPS Éteint : aucune connexion WPS. Allumé : connexion WPS établie. Port USB 3.0 Insérez un dispositif USB tel qu’un périphérique de stockage USB sur ce port. Insérez le câble USB de votre iPad sur l’un de ces ports pour le recharger. LED WiFi USB 3.08 REMARQUES :

• N'utilisez que l'adaptateur secteur accompagnant le routeur. L'utilisation d'autres adaptateurs peut endommager le routeur.

• Caractéristiques : Adaptateur secteur

Sortie CC :: +19V (max 2,37A) Température d’opération 0~40oC Stockage 0~70oC Humidité d’opération 50~90% Stockage 20~90%

Port USB 2.0 Insérez un dispositif USB tel qu’un périphérique de stockage USB sur ce port. Bouton WPS Ce bouton permet de lancer l’Assistant WPS. Port réseau étendu (Internet) Connectez un câble réseau sur ce port pour établir une connexion à un réseau étendu. Ports réseau local 3 et 4 Connectez des câbles réseau sur ces ports pour établir une connexion à un réseau local. Ports réseau local 1 et 2 (ports de couplage) Connectez des câbles réseau sur ces ports pour l’agrégation de liens. Bouton de réinitialisation Ce bouton permet de restaurer les paramètres par défaut du routeur. Bouton d’alimentation Ce bouton permet d’allumer ou d’éteindre le routeur. Prise d’alimentation (CC) Insérez l’adaptateur secteur sur ce port puis reliez votre routeur à une source d’alimentation.9

1.4 Positionner le routeur sans l

Pour optimiser la transmission du signal sans l entre votre routeur et les périphériques réseau y étant connecté, veuillez vous assurer des points suivants :

• Placez le routeur sans l dans un emplacement central pour obtenir une couverture sans l optimale.

• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.

• Maintenez le routeur à distance d’appareils ne fonctionnant qu’avec les standards/fréquences Wi-Fi 802.11g ou 20MHz, les périphériques 2.4GHz et Bluetooth, les téléphones sans l, les transformateurs électriques, les moteurs à service intense, les lumières uorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal sans l.

• Mettez toujours le routeur à jour dans la version de rmware la plus récente. Visitez le site Web d’ASUS sur http://www. asus.com pour consultez la liste des mises à jour.

• Orientez les quatre antennes amovibles comme illustré ci- dessous pour améliorer le qualité de couverture du signal sans l.

Pour établir votre réseau, vous aurez d’un ou deux ordinateurs répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base- TX/1000BaseTX).

• Compatible avec le standard sans l IEEE 802.11a/b/g/n/ac.

• Si votre ordinateur ne possède pas de module réseau sans l, installez une carte réseau sans l compatible avec le standard IEEE 802.11a/b/g/n/ac sur votre ordinateur.

• Grâce au support de la technologie bi-bande, votre routeur sans l prend en charge les signaux sans l des bandes 2.4GHz et 5GHz simultanément. Ceci vous permet de prendre part à des activités Web telles que la navigation sur Internet ou la lecture/écriture de courriels sur la bande des 2.4GHz tout en protant de la diusion en continu de contenu audio/vidéo en haute dénition sur la bande des 5GHz.

• Certains appareils dotés de capacités sans l ne sont pas compatible avec la bande des 5GHz. Consultez le mode d'emploi de vos dispositifs sans l pour plus d'informations.

• Les câble réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.11

1.6 Congurer le routeur

• Il est recommandé d’utiliser une connexion laire pour la conguration initiale an d’éviter des problèmes d’installation causés par l’instabilité du réseau sans l.

• Avant toute chose, veuillez vous assurer des points suivants :

• Si vous remplacez un routeur existant, déconnectez-le de votre réseau.

• Déconnectez tous les câbles de votre conguration modem actuelle. Si votre modem possède une batterie de secours, retirez-la.

• Redémarrez votre ordinateur (recommandé).

1.6.1 Connexion laire

REMARQUE : une fonction de détection de croisement automatique est intégrée au routeur sans l pour que vous puissiez aussi bien utiliser un câble Ethernet droit que croisé. Pour congurer votre routeur via une connexion laire :

1. Reliez une extrémité de l’adaptateur secteur au port

d’alimentation (CC) du routeur et l’autre extrémité à une prise électrique. ComputerWall Power OutletModemPower WAN LAN12

2. À l’aide d’un câble réseau, connectez votre ordinateur au port

réseau local (LAN) du routeur sans l . IMPORTANT ! Vériez que la LED (voyant lumineux) de réseau local (LAN) clignote.

3. À l’aide d’un autre câble réseau, connectez votre modem au

port réseau étendu (WAN) du routeur sans l.

4. Reliez une extrémité de l’adaptateur secteur au port

d’alimentation du modem et l’autre extrémité à une prise électrique.

1.6.2 Connexion sans l

Pour congurer votre routeur via une connexion sans l :

1. Reliez une extrémité de l’adaptateur secteur au port

d’alimentation (CC) du routeur et l’autre extrémité à une prise électrique.

2. À l’aide d’un câble réseau, connectez votre modem au port

réseau étendu (WAN) du routeur sans l. ComputerWall Power OutletModemPower WAN13

3. Reliez une extrémité de l’adaptateur secteur au port

d’alimentation (CC) du modem et l’autre extrémité à une prise électrique.

4. Installez un adaptateur sans l supportant les standards IEEE

802.11a/b/g/n/ac sur votre ordinateur. REMARQUES :

• Référez-vous au manuel de la carte réseau sans l pour la procédure de conguration de la connexion sans l.

• Pour congurer les paramètres de sécurité de votre réseau, reportez- vous à la section Dénir les paramètres de sécurité du chapitre 3 de ce manuel.14 2 Prise en main

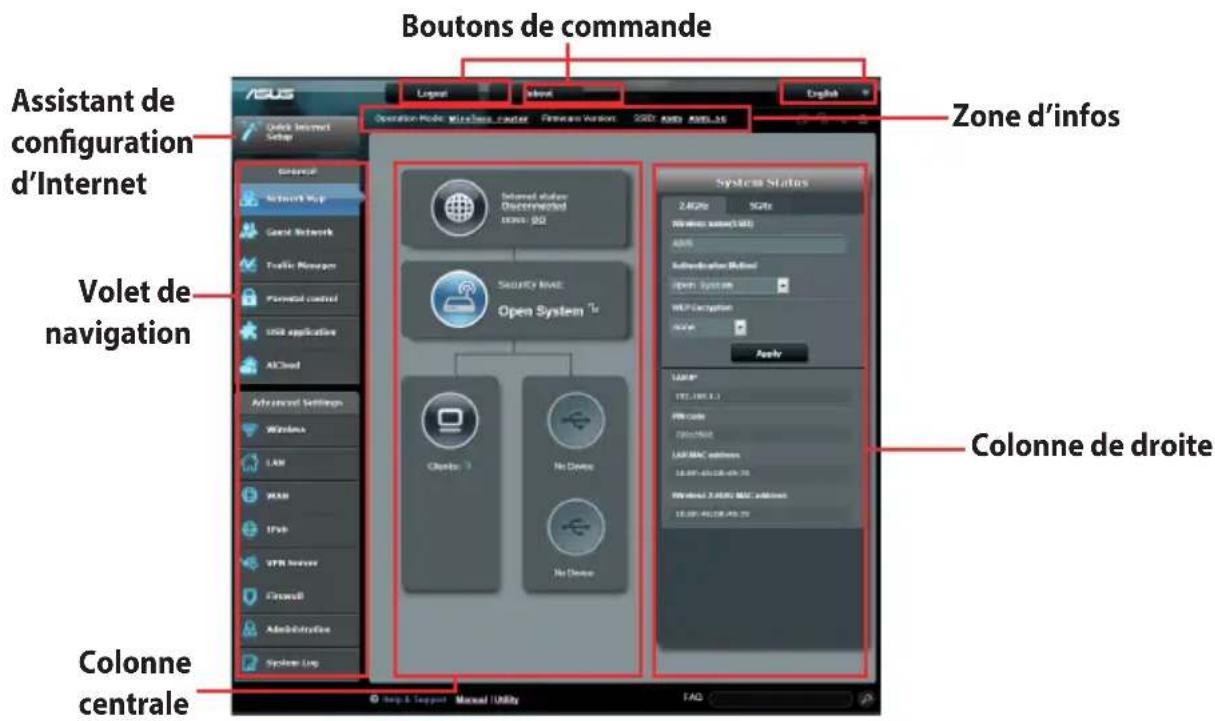

2.1 Se connecter à l’interface de conguration

Le routeur sans l ASUS intègre une interface utilisateur en ligne qui permet de congurer le routeur sans l sur votre ordinateur à l’aide d’un explorateur Web tel qu’Internet Explorer, Firefox, Safari ou Google Chrome. REMARQUE : les fonctionnalités présentées peuvent varier en fonction des modèles. Pour vous connecter à l’interface de conguration :

1. Dans la barre d’adresse de votre navigateur Internet, entrez

l’adresse IP par défaut de votre routeur sans l : 192.168.1.1 ou http://router.asus.com.

2. Dans la fenêtre de connexion, saisissez le nom d’utilisateur par

défaut (admin) et le mot de passe (admin).

3. Vous pouvez dès lors congurer une grande variété de

paramètres dédiés à votre routeur sans l ASUS. REMARQUE : lors du tout premier accès à l’interface de conguration du routeur, vous serez automatiquement redirigé vers la page de conguration de connexion Internet. Volet de navigationAssistant de conguration d’InternetBoutons de commandeZone d’infosColonne centraleColonne de droite15

2.2 Conguration Internet rapide

L’assistant de conguration vous aide à congurer rapidement votre connexion Internet. REMARQUE : lors de la toute première conguration de connexion Internet, appuyez sur le bouton de réinitialisation de votre routeur sans l pour restaurer ses paramètres par défaut. Utilisation de l’assistant de conguration Internet :

1. Lors du premier accès à l’interface de conguration du routeur,

l’assistant de conguration Internet se lance automatiquement. REMARQUES :

• Le nom d'utilisateur et le mot de passe de connexion à l'interface de gestion du routeur sans l sont admin. Consultez la section 4.7.2 Système pour modier vos identiants de connexion.

• Le nom d'utilisateur et le mode passe de connexion sont diérents des identiants dédiés au SSID (2,4/5GHz) et à la clé de sécurité. Le nom d'utilisateur et le mode passe de connexion permettent d'accéder à l'interface de gestion des paramètres du routeur sans l. Le SSID (nom du réseau sans l) et la clé de sécurité permettent aux dispositifs sans l de se connecter au réseau 2.4GHz/5GHz de votre routeur.16

2. Le routeur sans l détecte automatiquement si la connexion

Internet fournie par votre FAI utilise une IP dynamique ou statique ou le protocole PPPoE, PPTP ou L2TP. Entrez les informations nécessaires en fonction de votre type de connexion. IMPORTANT ! Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d’accès à Internet). Connexion à adresse IP automatique (DHCP) Connexion utilisant le protocole PPPoE, PPTP ou L2TP17 Connexion à adresse IP xe REMARQUES :

• L’auto-détection de votre type de connexion a lieu lorsque vous congurez le routeur sans l pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur.

• Si votre type de connexion Internet n’a pas pu être détecté, cliquez sur Skip to manual setting (Conguration manuelle) pour congurer manuellement vos paramètres de connexion.

3. Assignez un nom au réseau (SSID) ainsi qu’une clé de sécurité

pour votre connexion sans l 2.4GHz et/ou 5 GHz. Cliquez sur Apply (Appliquer) une fois terminé.18

4. Les paramètres de connexion Internet et sans l apparaissent.

Cliquez sur Next (Suivant) pour continuer.

5. Lisez le didacticiel de connexion réseau. Une fois terminé,

cliquez sur Finish (Terminé).19

2.3 Connexion à un réseau sans l

Après avoir conguré la connexion Internet sur votre routeur, vous pouvez connecter votre ordinateur, ou tout autre appareil disposant d’une connectivité Wi-Fi, à votre réseau sans l. Pour vous connecter à un réseau sans l sous Windows :

1. Sur votre ordinateur, cliquez sur l’icône de la zone

de notication pour acher la liste des réseaux sans l disponibles.

2. Sélectionnez le réseau sans l auquel vous souhaitez vous

connecter, puis cliquez sur Connecter.

3. Si nécessaire, entrez la clé de sécurité du réseau sans l, puis

4. Patientez le temps que votre ordinateur puisse établir une

connexion au réseau sans l. Une fois terminé, l’état de la connexion au réseau apparaît, ainsi que l’icône sans l de la zone de notication. REMARQUES :

• Consultez les chapitres suivants pour plus de détails sur les divers paramètres de conguration sans l disponibles.

• Référez-vous au mode d'emploi de votre appareil pour plus de détails sur la connexion à un réseau sans l.20 3 Paramètres généraux

3.1 Utiliser la carte du réseau

La carte du réseau vous permet d’avoir une vue d’ensemble du réseau, mais aussi de congurer certains paramètres de sécurité, de gérer les clients du réseau et de surveiller les dispositifs USB connectés au routeur.21

3.1.1 Congurer les paramètres de sécurité sans l

Pour protéger votre réseau sans l contre les accès non autorisés, vous devez congurer les paramètres de sécurité du routeur. Pour congurer les paramètres de sécurité sans l :

1. À partir du volet de navigation, cliquez sur Network Map

2. La colonne System status (État du système) ache les options

de sécurité telles que le SSID, le niveau de sécurité et la méthode de chirement. REMARQUE : vous pouvez dénir des paramètres de sécurité diérents pour les bandes 2.4GHz et 5GHz. Paramètres de sécurité 2.4GHz... ...et 5GHz

3. Dans le champ Wireless name (Nom sans l) (SSID), spéciez

un nom unique pour votre réseau sans l.22

4. Dans le menu déroulant Authentication Method (Méthode

d’authentication), sélectionnez la méthode de chirement. IMPORTANT ! Le standard IEEE 802.11n/ac n’autorise pas l’utilisation du haut débit avec les méthodes de chirement WEP ou WPA-TKP. Si vous utilisez ces méthodes de chirement, votre débit ne pourra pas excéder les limites de vitesse établies par le standard IEEE 802.11g 54Mbps.

5. Entrez votre clé de sécurité.

6. Cliquez sur Apply (Appliquer) une fois terminé.

3.1.2 Gérer les clients du réseau

Pour gérer les clients de votre réseau :

1. À partir du volet de navigation, cliquez sur Network Map

2. Dans l’écran Network Map (Carte du réseau), cliquez sur l’icône

Client (Clients) pour acher les informations relatives aux clients de votre réseau.

3. Si nécessaire, sélectionnez un client, puis cliquez sur Block

(Bloquer) pour bloquer ce client.23

3.1.3 Surveiller un périphérique USB

Le routeur sans l ASUS intègre deux ports USB pour la connexions de périphériques USB, tels qu’un dispositif de stockage ou une imprimante USB, et vous permettent de surveiller votre environnement de travail, partager des chiers ou une imprimante avec les clients de votre réseau. REMARQUES :

• Pour utiliser cette fonctionnalité, vous devez connecter un périphérique de stockage USB (ex : disque dur ou clé USB) sur l’un des ports USB 2.0 / 3.0 situés à l’arrière de votre routeur sans l. Assurez-vous que le périphérique de stockage USB est formaté et correctement partitionné. Visitez le site Internet d’ASUS sur http://event.asus.com/networks/disksupport pour obtenir la liste des formats de chiers pris en charge.

• Les ports USB prennent en charge deux lecteurs USB ou un lecteur USB plus une imprimante USB.24 IMPORTANT ! Vous devrez d’abord créer un compte de partage (dotés des permissions d’accès nécessaires) avant de pouvoir autoriser d’autres clients du réseau à accéder au périphérique USB par le biais d’un site FTP, un serveur multimédia/Samba ou AiCloud. Pour plus de détails, consultez les sections 3.5 Applications USB et 3.6 Utiliser AiCloud de ce manuel. Pour surveiller votre périphérique USB :

1. À partir du volet de navigation, cliquez sur Network Map

2. Dans l’écran Network Map (Carte du réseau), cliquez sur l’icône

représentant une clé USB pour acher les informations du disque USB connecté au routeur sans l.

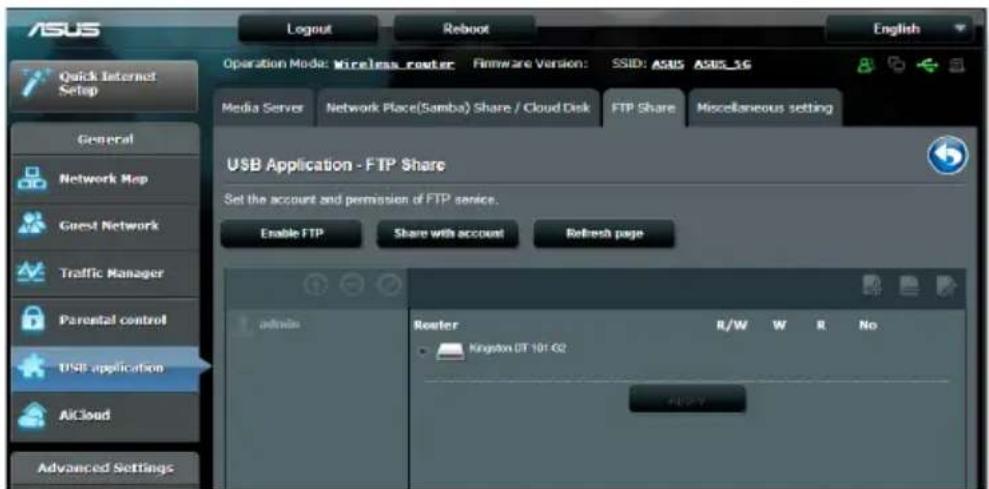

3. Dans le champ AiDisk Wizard (Assistant Ai Disk), cliquez sur

GO pour congurer un serveur FTP permettant le partage de chiers sur Internet. REMARQUES :

• Pour plus de détails, consultez la section 3.5.2 Utiliser les serveurs multimédia de ce manuel.

• Le routeur sans l fonctionne avec la plupart des périphériques de stockage USB d'une taille maximum de 2 To et prend en charge la lecture/écriture pour les formats de chiers FAT16, FAT32, EXT2, EXT3, NTFS et HFS+.25 Éjecter un disque USB IMPORTANT : une mauvaise éjection du périphérique de stockage peut endommager les données contenues sur le disque. Pour éjecter un disque USB en toute sécurité :

1. Cliquez d’abord sur l’icône située sur le coin supérieur

droit de l’écran, puis sur l’option Eject USB disk (Éjecter le disque USB) du lecteur à éjecter.

2. À l’apparition de la boîte de dialogue de conrmation, cliquez

sur OK. Lorsque l’éjection du disque a réussie, l’état du disque apparaît comme étant Unmounted (Non monté).26

3.2 Créer un réseau invité

Un réseau invité permet d’orir une connexion Internet aux utilisateurs temporaires via l’accès à un SSID ou réseau séparé, et restreint l’accès au réseau local privé. REMARQUE : le RT-AC87R prend en charge jusqu’à six SSID (trois pour chaque bande de fréquence, 2.4GHz et 5GHz). Pour créer un réseau invité :

1. À partir du volet de navigation, cliquez sur Guest Network

2. Sélectionnez la bande de fréquence à utiliser (2.4GHz ou 5GHz)

pour le réseau invité.

3. Cliquez sur Enable (Activer).27

4. Pour congurer les options avancées, cliquez sur Modify

5. Dans le champ Enable Guest Network (Activer le réseau

invité), cliquez sur Yes (Oui).

6. Assignez un nom au réseau sans l à partir du champ Network

Name (SSID) (Nom du réseau).

7. Sélectionnez une méthode d’authentication à partir

du menu déroulant Authentication Method (Méthode d’authentication).

8. Sélectionnez une méthode de chirement à partir du menu

déroulant WEP/WAP Encryption (Chirement WEP/WAP).

9. Dénissez les valeurs du champ Access time (Temps d’accès)

ou cochez l’option Limitless (Illimité).

10. Sélectionnez l’option Disable (Désactiver) ou Enable (Activer)

du champ Access Intranet (Accès au réseau local).

11. Une fois terminé, cliquez sur Apply (Appliquer).28

3.3 Utiliser le gestionnaire de trac

3.3.1 Gérer le service QoS (Qualité de service)

Le service QoS (Quality of Service) vous permet de dénir la priorité de la bande passante et de gérer le trac du réseau. Pour congurer l’ordre de priorité de la bande passante :

1. À partir du volet de navigation, cliquez sur Trac Manager

(Gestionnaire de trac) > onglet QoS.

2. Cliquez sur ON (Activer) pour activer le service QoS. Puis,

remplissez les champs réservés à la bande passante montante et descendante. REMARQUE : obtenez vos informations de bande passante auprès de votre FAI (Fournisseur d’accès à Internet).

3. Cliquez sur Save (Enregistrer).

REMARQUE : si vous souhaitez hiérarchiser des applications ou des périphériques réseau spéciques, sélectionnez l’une des règles QoS disponibles.29

4. Lorsque vous sélectionnez l’option User-dened QoS rules

(Règles QoS personnalisées), trois types de services en ligne par défaut sont déjà disponibles : la navigation Internet, le protocole HTTPS et le transfert de chiers.

5. Utilisez le menu déroulant en haut de tableau pour ajouter

un service spécique. Puis, remplissez les colonnes Source IP or MAC (Adresse IP ou MAC source), Destination Port (Port de destination), Protocol (Protocole), Transferred (Trac) et Priority (Priorité).

6. Une fois terminé, cliquez sur Apply (Appliquer).

• Pour le champ destiné à l'adresse IP ou MAC, vous pouvez : a) entrer une adresse IP spécique, telle que "192.168.122.1". b) entrer l'adresse IP d'un sous-réseau ou d'une plage d'IP spécique, telle que “192.168.123.*” ou “192.168.*.*”. c) entrer toutes les adresses IP sous forme “*.*.*.*” ou laisser le champ vide. d) Une adresse MAC est composée de six groupes de deux valeurs hexadécimales séparées par deux points (:) (ex : 12:34:56:aa:bc:ef).

• Pour les plages de port source ou de destination, vous pouvez : a) entrer une valeur de port spécique, telle que “95”. b) entrer une plage de ports, comme “103:315”, “>100”, ou “<65535”.

• Dans la colonne Transferred (Trac), dénissez la limite du trac réseau (en Ko) pour un service spécique assigné à un port spécique. Par exemple, si deux clients réseau, PC 1 et PC 2, accèdent tous deux à Internet (via le port 80) mais que le PC 1 excède le seuil de trac limite, en raison de l’exécution de multiples tâches de téléchargement, celui- ci se verra assigné une faible priorité. La colonne se réfère au trac montant et descendant pour une session. Si vous ne souhaitez pas limiter le trac, vous pouvez ignorer cette colonne.30

5. Lorsque vous sélectionnez l’option User-dened Priority

(Priorité de la bande passante), vous pouvez dénir la priorité des applications ou des périphériques réseau sur l’un des 5 niveaux disponibles. En fonction du niveau de priorité, la fonction QoS utilisera les méthodes suivantes pour la transmission de paquets :

• Modication de l’ordre des paquets réseau ascendants, soit l’ordre dans lequel les paquets sont transmis sur Internet.

• Dans le tableau Upload Bandwidth (Bande passante montante), réglez les limites de bande passante maximum et minimum pour divers applications réseau disposant de diérents niveaux de priorité. Les pourcentages font référence aux taux de bande passante montante disponibles pour des applications réseau spéciques. REMARQUES :

• Les paquets à faible priorité sont ignorés pour garantir la transmission des paquets de haute priorité.

• Dans le tableau Download Bandwidth (Bande passante descendante), réglez la limite de bande passante maximum pour divers applications réseau par ordre correspondant.

• Si aucuns paquets ne sont transmis par des applications à haute priorité, le débit de transmission complet de la connexion Internet est disponible pour les paquets à faible priorité.

6. Si nécessaire, cochez une ou plusieurs des options dédiées

aux paquets auxquels vous souhaitez attribuer la plus haute priorité. Pour le jeu en ligne, il est recommandé de cocher les options ACK, SYN et ICMP. REMARQUE : assurez-vous d’avoir d’abord activer le service QoS avant de modier les limites de bande passante montante et descendante.31

3.3.2 Surveiller le trac

La fonction de surveillance du trac vous permet d’évaluer l’usage de la bande passante et la vitesse des connexions Internet, du réseau local et du réseau étendu. REMARQUE : les paquets Internet sont transmis de manière égale sur les appareils avec ou sans l.32

3.4 Contrôle parental

Le contrôle parental permet de contrôler le temps d’accès à Internet. Il est ainsi possible de limiter dans le temps l’accès au réseau d’un client. Pour utiliser le contrôle parental :

1. À partir du volet de navigation, cliquez sur Parental control

(Contrôle parental).

2. Cliquez sur ON (Activer) pour activer le contrôle parental.

3. Sélectionnez le client dont vous souhaitez contrôler l’accès au

réseau. Vous pouvez aussi entrer l’adresse MAC du client dans la colonne Client MAC Address (Adresse MAC du client). REMARQUE : assurez-vous que le nom du client ne possède pas de caractères spéciaux ou d’espaces car cela peut causer un dysfonctionnement du routeur.

4. Cliquez sur ou pour ajouter / supprimer un prol de client.

5. Cliquez sur l’icône d’édition apparaissant dans la Time

Management (Horaires). Dans l’écran suivant, faites glisser votre souris sur le tableau horaire pour dénir les heures d’accès du client.

7. Click Apply (Appliquer) pour enregistrer les modications.33

3.5 Applications USB

La page des applications USB contient les sous-menus AiDisk, Servers Center, Network Printer Server, 3G/4G et Download Master. IMPORTANT ! pour utiliser la fonction de serveur multimédia, vous devez connecter un périphérique de stockage USB à l’un des ports USB du routeur sans l. Assurez-vous que le dispositif de stockage USB est correctement formaté et partitionné. Rendez-vous sur le site Internet d’ASUS sur http://event.asus.com/2009/networks/disksupport/ pour plus de détails.

3.5.1 Utiliser AiDisk

AiDisk vous permet de partager les chiers contenus sur un périphérique de stockage USB connecté au routeur via Internet. AiDisk ore aussi la possibilité de congurer le service DDNS d’ASUS ou un serveur FTP. Pour utiliser AiDisk :

1. À partir du volet de navigation, cliquez sur USB application

(Applications USB) > icône AiDisk.

2. Cliquez ensuite sur Go (Démarrer).34

4. Si vous souhaitez créer votre propre nom de domaine dédié au

serveur FTP grâce au service DDNS d’ASUS, sélectionnez I will use the service and accept the Terms of service (Je souhaite utiliser ce service et en accepte les conditions) et spéciez le nom de votre domaine. Cliquez sur Next (Suivant). Vous pouvez aussi ignorer cette étape.

5. Cliquez sur Finish (Terminé) pour terminer la conguration.

6. Pour accéder au site FTP que vous venez de créer, lancez votre

navigateur Internet ou un client FTP tiers et saisissez l’adresse suivante : (ftp ://<nom de domaine>.asuscomm.com)

3. Dénissez les droits d’accès des diérents clients accédant aux

données partagées.35

3.5.2 Utiliser les services de serveurs multimédia

Les services de serveurs multimédia vous permettent de partager vos chiers à partir d’un disque USB par le biais des protocoles DLNA, Samba et FTP. Utiliser le service de partage DLNA Votre routeur sans l autorise les appareils compatibles avec le protocole DLNA à accéder aux chiers multimédia stockés sur un disque de stockage USB connecté au routeur. REMARQUE : avant d’utiliser le partage de chiers via le protocole DLNA, connectez votre appareil au réseau du routeur sans l. Pour utiliser le service de partage DLNA, allez dans USB application (Applications USB) > Servers Center > onglet Media Servers (Serveurs médias). Vous trouverez ci-dessous une description de chacun des champs disponibles :

• Enable DLNA Media Server (Activer le serveur DLNA) : déplacez l’interrupteur ON/OFF pour activer ou désactiver cette fonctionnalité.36

• Enable iTunes Server? (Activer le serveur iTunes ?) : déplacez l’interrupteur ON/OFF pour activer ou désactiver le serveur iTunes.

• Media server directory (Répertoire de partage) : sélectionnez le répertoire du serveur multimédia et cliquez sur Apply (Appliquer) pour partager le contenu d’un répertoire du disque USB avec les clients du réseau.

• Media Server Status (État du serveur) : ache l’état du serveur. Utiliser le service de partage Samba Le partage Samba vous permet de congurer des comptes de partage et leurs permissions d’accès au service Samba. Pour utiliser le partage Samba :

1. À partir du volet de navigation, cliquez sur USB application

(Applications USB) > Servers Center > onglet Network Place (Samba) Share / Cloud Disk (Partage de favoris réseau / Cloud Disk). REMARQUE : le partage Samba est activé par défaut.37 Pour supprimer un compte existant : a) Sélectionnez le compte à supprimer. b) Cliquez sur . c) À l’apparition de la fenêtre de conrmation, cliquez sur Delete (Supprimer) pour conrmer la suppression. Pour ajouter un dossier : a) Cliquez sur . b) Spéciez le nom du dossier, et cliquez sur Add (Ajouter). Le dossier créé sera ajouté à la liste des dossiers partagés.

2. Suivez les instructions suivantes pour ajouter, supprimer ou

modier un compte de partage. Pour créer un nouveau compte : a) Cliquez sur pour ajouter un compte. b) Remplissez les champs Account (Compte) et Password (Mot de passe). Ressaisissez le mot de passe pour le conrmer. Cliquez sur Add (Ajouter) pour ajouter le compte.38

3. Dans la liste des chiers/dossiers, sélectionnez le type de droits

d’accès à assigner aux diérents types de chiers/dossiers :

• R/W : sélectionnez cette option pour assigner un droit de lecture/écriture à un type spécique de chier/dossier.

• R : sélectionnez cette option pour assigner un accès en lecture seule à un type spécique de chier/dossier.

• No : sélectionnez cette option si vous ne souhaitez pas partager un type spécique de chier/dossier.

4. Cliquez sur Apply (Appliquer) pour enregistrer les

modications. Utiliser le service de partage FTP Le routeur sans l ASUS vous permet de partager les chiers contenus sur un périphérique de stockage USB, via un serveur FTP, avec d’autres ordinateurs du réseau local, via Internet. IMPORTANT :

• Assurez-vous de retirer le périphérique USB en toute sécurité. Une mauvaise éjection peut endommager les données contenues sur le périphérique.

• Pour plus de détails sur l’éjection en toute sécurité d’un lecteur USB, consultez la sous-section Éjecter un disque USB de la section 3.1.3 Surveiller un périphérique USB.39 Pour utiliser le service de partage FTP : REMARQUE : assurez-vous d’avoir congurer votre serveur FTP avec AiDisk. Pour plus de détails, consultez la section 3.5.1 Utiliser AiDisk.

1. À partir du volet de navigation, cliquez sur USB application

(Applications USB) > Servers Center > onglet FTP Share (Partage FTP).

2. Dans la liste des chiers/dossiers, sélectionnez le type de droits

d’accès à assigner aux diérents types de chiers/dossiers :

• R/W : sélectionnez cette option pour assigner un droit de lecture/écriture à un type spécique de chier/dossier.

• W : sélectionnez cette option pour assigner un droit d’écriture à un type spécique de chier/dossier.

• R : sélectionnez cette option pour assigner un accès en lecture seule à un type spécique de chier/dossier.

• No : sélectionnez cette option si vous ne souhaitez pas partager un type spécique de chier/dossier.

3. Cliquez sur Apply (Appliquer) pour enregistrer les

4. Pour accéder au serveur FTP, entrez le lien ftp

ftp://<nomd’hôte>.asuscomm.com ainsi que votre nom d’utilisateur et mot de passe dans la barre d’adresse de votre navigateur Web ou d’un client FTP tiers.40

2. Congurez, si nécessaire, les paramètres suivants :

• Maximum Login User (Nombre d’utilisateurs connectés max.) Détermine le nombre de connexions simultanées du voisinage réseau ou du serveur FTP. REMARQUE : certains clients FTP peuvent établir plus d’une connexion à la fois. Une valeur trop faible peut engendrer des échecs de connexion.

• Device Name (Nom du périphérique) Détermine le nom réseau du périphérique. Par exemple, pour un appareil nommé ABC, entrez //ABC dans la barre d’adresse de l’explorateur Internet Explorer pour accéder aux dossiers partagés de cet appareil. Paramètres divers La page des paramètres divers vous permet de congurer d’autres paramètres de disque USB, comme le nombre d’utilisateurs pouvant s’y connecter, le nom du périphérique USB, le groupe de travail et la langue d’encodage du serveur FTP. Pour utiliser les paramètres divers :

1. À partir du volet de navigation, cliquez sur USB application

(Applications USB) > Servers Center > onglet Miscellaneous setting (Paramètres divers).41

• Work Group (Groupe de travail) Détermine le nom du réseau local du routeur sans l tel qu’identiable dans le voisinage réseau. REMARQUE : pour les champs Device Name et Work Group, vous pouvez utiliser des lettres (a-z, A-Z), des chires (0-9), des espaces, des tirets bas(_), et des tirets (-). Le premier et le dernier caractère ne doivent pas toutefois pas contenir d’espace. Un nom de groupe de travail invalide rend sa détection par d’autres clients du réseau plus dicile.

• Character set on FTP Server (Jeu de caractères du serveur FTP) Sélectionnez un encodage approprié pour l’échange de chiers sur le serveur FTP.

Des modems 3G/4G USB peuvent être connectés au routeur sans l pour permettre un accès à Internet. REMARQUE : rendez-vous sur le site http://event.asus.com/2009/ networks/3gsupport/ pour obtenir la liste des modems compatibles.42 Pour congurer une connexion Internet 3G/4G :

1. À partir du volet de navigation, cliquez sur USB application

3. Réglez les options suivantes :

• Location (Emplacement) : sélectionnez l’emplacement de votre fournisseur de service 3G/4G.

• ISP (FAI) : sélectionnez votre FAI (Fournisseur d’accès Internet).

• APN (Access Point Name) service (optional) (Service d’accès Internet sans l) (optionnel)) : contactez votre fournisseur d’accès 3G/4G pour plus de détails.

• Dial Number (Numéro à composer)et PIN code (Code PIN) : entrez le numéro d’accès et le code PIN de votre fournisseur d’accès 3G/4G. REMARQUE : le code PIN peut varier en fonction des fournisseurs d’accès.

• Username / Password (Nom d’utilisateur / Mot de passe) : entrez le nom d’utilisateur et le mot de passe fournis par votre fournisseur d’accès 3G/4G.

• USB Adapter (Adaptateur USB) : choisissez votre adaptateur 3G / 4G USB à partir du menu déroulant. Si vous n’êtes pas certain du modèle ou si celui-ci n’apparaît pas dans la liste, sélectionnez Auto.

4. Cliquez sur Apply (Appliquer).

REMARQUE : le routeur doit redémarrer pour que les modications puissent prendre eet.43

3.6 Utiliser AiCloud

AiCloud est une application sur le nuage vous permettant de sauvegarder, de synchroniser, de partager et d’accéder à distance à vos chiers. Pour utiliser AiCloud :

1. Téléchargez et installez l’application ASUS AiCloud sur votre

appareil mobile à partir de la boutique en ligne Google Play ou Apple Store.

2. Connectez l’appareil mobile à votre réseau. Suivez les

instructions pour compléter la conguration d’AiCloud.44

Pour utiliser la fonctionnalité Cloud Disk et créer un disque de stockage sur le nuage :

1. Insérez un dispositif de stockage USB sur l’un des ports USB de

votre routeur sans l.

2. Activez Cloud Disk.

3. Rendez-vous sur https://www.asusnetwork.net et entrez les

identiants de connexion de votre routeur. Pour améliorer votre expérience d’utilisation, il est recommandé d’utiliser Google Chrome ou Firefox.45

4. Vous pouvez dès lors accéder aux chiers Cloud Disk des

appareils connectés au réseau. REMARQUE : pour des raisons de sécurité, Cloud Disk ne mémorise pas vos identiants de connexion.46

La fonctionnalité Smart Access vous permet d’accéder aisément à votre réseau domestique par le biais du nom de domaine de votre routeur. REMARQUES :

• Vous pouvez créer un nom de domaine pour votre routeur grâce au service DDNS d’ASUS. Pour plus de détails, consultez la section 4.3.5 DDNS.

• Par défaut, AiCloud ore une connexion HTTPS sécurisée. Entrez https://[nomduDDNSASUS].asuscomm.com pour une utilisation extrêmement sûre des fonctionnalités Cloud Disk et Smart Access.47

Pour utiliser Smart Sync :

1. Ouvrez la page d’AiCloud, cliquez sur Smart Sync > Go

2. Déplacez l’interrupteur sur ON (Activer) pour activer Smart

3. Cliquez sur Add new account (Ajouter un compte).

4. Entrez votre nom d’utilisateur et mot de passe ASUS

WebStorage et sélectionnez le répertoire à synchroniser avec WebStorage.

5. Cliquez sur Apply (Appliquer).48

L’onglet General (Général) vous permet de congurer les paramètres sans l de base. Pour congurer les paramètres sans l de base :

1. À partir du volet de navigation, cliquez sur Wireless (Sans l) >

onglet General (Général).

2. Sélectionnez la bande de fréquence 2.4GHz ou 5GHz destinée

3. Assignez un nom unique composé d’un maximum de 32

caractères et faisant oce de SSID (Service Set Identier) et permettant d’identier votre réseau sans l. Les appareils disposant de capacités Wi-Fi peuvent identier et se connecter à votre réseau sans l par le biais du SSID. REMARQUE : vous pouvez assigner diérents SSID pour les bandes de fréquence 2.4 GHz et 5GHz.49

4. Dans le champ Hide SSID (Masquer le SSID), sélectionnez Yes

(Oui) si vous ne souhaitez pas que les appareils sans l puissent détecter votre SSID. Lorsque cette option est activée, vous devez saisir manuellement le SSID sur l’appareil souhaitant se connecter à votre réseau sans l.

5. Sélectionnez ensuite l’un des modes sans l disponibles :

• Auto : les appareils utilisant les standards 802.11AC, 802.11n, 802.11g et 802.11b peuvent se connecter au routeur sans l.

• Legacy (Hérité) : les appareils utilisant les standards 802.11b/g/n peuvent se connecter au routeur sans l. Toutefois le matériel prenant en charge le standard 802.11n de manière native, ne fonctionnera qu’à une vitesse maximum de 54Mbps.

• N only (N uniquement) : permet de maximiser les performances du standard 802.11n. Toutefois, le matériel prenant en charge les standards 802.11g et 802.11b ne pourra pas établir de connexion au routeur sans l.

6. Sélectionnez le canal d’opération du routeur. Choisissez Auto

pour autoriser le routeur à sélectionner automatiquement le canal générant le moins d’interférences.

7. Sélectionnez l’un des canaux de bande passante disponibles :

40MHz : maximise le débit sans l. 20MHz (par défaut) : sélectionnez ce canal si vous rencontrez des dicultés avec votre connexion sans l.

8. Choisissez l’une des méthodes d’authentication disponibles :

• Open System (Système ouvert) : cette option n’ore aucune forme de sécurité.

• Shared Key (Clés partagées) : utilise un chirement WEP par le biais d’au moins une clé partagée.50

• WPA/WPA2 Personal/WPA Auto-Personal : ces options orent une plus grande sécurité. Ces méthodes de chirement se basent sur les protocoles TKIP et/ou AES et doivent être combinées à un mot de passe.

• WPA/WPA2 Enterprise/WPA Auto-Enterprise : ces options orent une très grande sécurité. Ces méthodes de chirement font appel à des serveurs EAP ou RADIUS pour l’authentication.

• Radius with 802.1x REMARQUE : le débit sans l du routeur est limité à 54Mbps lorsque le mode sans l est déni sur Auto et que la méthode de chirement utilisée est WEP ou TKIP.

9. Si vous avez choisi d’utiliser une clé partagée comme

méthode d’authentication, sélectionnez l’une des options de chirement WEP (Wired Equivalent Privacy) :

• WEP-64-bit : méthode de chirement WEP standard

• WEP-128-bit : méthode de chirement WEP accrue.

10. Une fois terminé, cliquez sur Apply (Appliquer).51

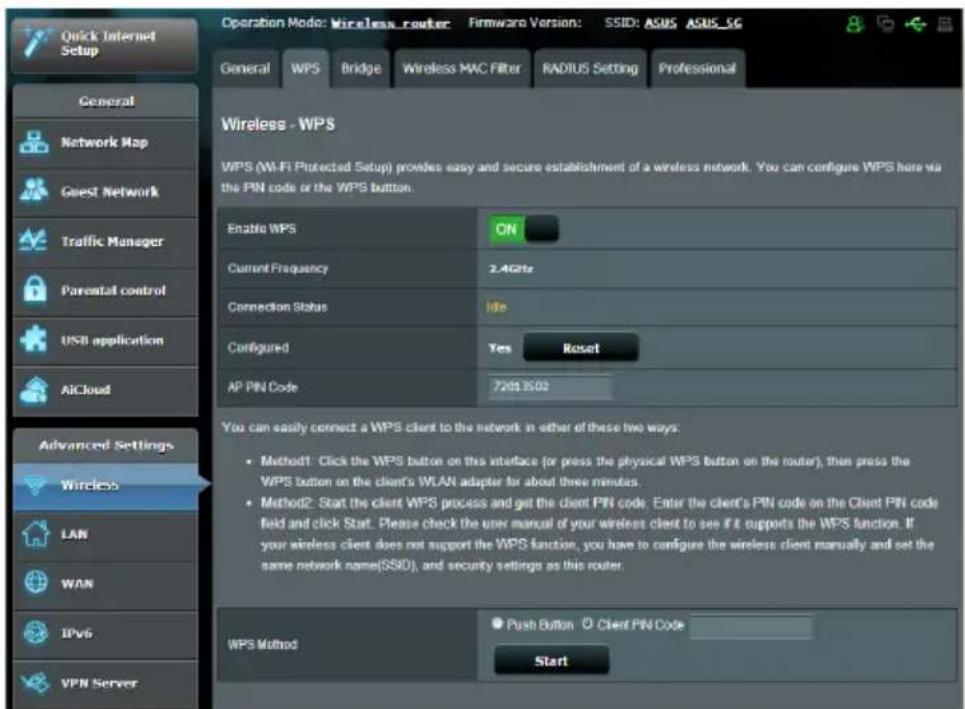

WPS (Wi-Fi Protected Setup) est un standard de sécurité simpliant la connexion d’un appareil à un réseau sans l. Vous pouvez utiliser la fonctionnalité WPS par le biais d’un code de sécurité ou du bouton WPS dédié. REMARQUE : vériez que votre appareil sans l soit compatible avec le standard WPS avant de tenter d’utiliser cette fonctionnalité. Pour activer et utiliser la fonctionnalité WPS sur votre réseau sans l :

1. À partir du volet de navigation, cliquez sur Wireless (Sans l) >

2. Déplacez l’interrupteur sur ON (Activer) pour activer la

3. Par défaut, le standard WPS utilise la bande de fréquence

2.4GHz. Si vous souhaitez plutôt utiliser la bande des 5GHz, déplacez l’interrupteur sur OFF (Désactiver), cliquez sur le bouton Switch Frequency (Changer de fréquence), puis déplacez de nouveau l’interrupteur sur ON (Activer).52 REMARQUE : le standard WPS est compatible avec les méthodes d’authentication à système ouvert, WPA-Personal et WPA2-Personal. Les chirements à clés partagées, WPA-Enterprise, WPA2-Enterprise et RADIUS ne sont pas pris en charge.

3. Dans le champ WPS Method (Méthode de connexion WPS),

sélectionnez Push Button (Pression de bouton) ou Client PIN code (Code PIN). Si vous souhaitez utiliser le bouton WPS, continuez à l’étape 4. Si vous optez plutôt pour le code PIN, passez directement à l’étape 5.

4. Pour utiliser le bouton WPS :

a. Cliquez sur Start (Démarrer) ou sur le bouton WPS placé à l’arrière du routeur. b. Appuyez ensuite sur le bouton WPS de votre appareil sans l. REMARQUE : inspectez votre appareil sans l ou consultez son mode d’emploi pour localiser l’emplacement du bouton WPS. c. Le routeur sans l recherchera automatiquement la présence de dispositifs WPS à proximité. Si aucun appareil WPS n’est détecté, le routeur basculera en mode veille.

5. Pour utiliser un code PIN :

a. Munissez-vous du code PIN de votre appareil sans l. Celui-ci est généralement localisé sur l’appareil lui-même ou dans son mode d’emploi. b. Entrez le code PIN dans le champ réservé à cet eet. c. Cliquez sur Start (Démarrer) pour basculer le routeur sans l en mode d’attente WPS. Le voyant lumineux WPS clignote rapidement trois fois de manière consécutive jusqu’à ce que la connexion WPS soit établie.53

Le pontage WDS (Wireless Distribution System) permet à votre routeur ASUS de se connecter de manière exclusive à un autre point d’accès sans l, empêchant d’autres appareils sans l ou stations d’établir une connexion au routeur sans l ASUS. Dans ce scénario d’utilisation, le routeur ASUS peut faire oce de répéteur sans l communiquant avec un autre point d’accès et d’autres clients. Pour congurer un pont sans l :

1. À partir du volet de navigation, cliquez sur Wireless (Sans l) >

onglet Bridge (Pont).

2. Sélectionnez une bande de fréquence sans l.

3. Dans le champ AP Mode (Mode point d’accès), sélectionnez

l’une des options suivantes :

• AP Only (Point d’accès uniquement) : désactive le pontage sans l.

• WDS Only (WDS uniquement) : active le pontage sans l mais bloque la connexion d’autres appareils sans l/clients au routeur.54

• HYBRID (Hybride) : active le pontage sans l et autorise la connexion d’autres appareils sans l/clients au routeur. REMARQUE : en mode hybride, les appareils sans l connectés au routeur sans l ASUS ne bénécieront que de la moitié du débit sans l du point d’accès.

4. Dans le champ Connect to APs in list (Se connecter aux point

d’accès de la liste), cliquez sur Yes (Oui) si vous souhaitez établir une connexion à un point d’accès distant.

5. Dans le champ Control Channel (Canal de contrôle),

sélectionnez le canal d’opération du pont sans l. Sélectionnez Auto pour autoriser le routeur à choisir automatiquement le canal générant le moins d’interférences. REMARQUE : les canaux disponibles varient en fonction des pays/ régions.

6. Dans Remote AP List (Liste des point d’accès distants), entrez

une adresse MAC, puis cliquez sur le bouton pour ajouter l’adresse à la liste des points d’accès disponibles. REMARQUE : tous les points d’accès ajoutés à la liste doivent posséder le même canal d’opération que celui utilisé par le routeur sans l ASUS.

7. Cliquez sur Apply (Appliquer).55

4.1.4 Filtrage d’adresses MAC

Le ltrage d’adresses MAC ore un certain contrôle sur les paquets transmis vers une adresse MAC spécique de votre réseau sans l. Pour congure le ltrage d’adresses MAC :

1. À partir du volet de navigation, cliquez sur Wireless (Sans l) >

onglet Wireless MAC Filter (Filtrage d’adresses MAC).

2. Dans le champ Frequency (Fréquence), sélectionnez une

3. Dans le menu déroulant MAC Filter Mode (Mode de ltrage),

sélectionnez Accept (Accepter) ou Reject (Rejeter).

• Sélectionnez Accept pour autoriser les appareils faisant parti de la liste de ltrage MAC à accéder au réseau sans l.

• Sélectionnez Reject pour ne pas autoriser les appareils faisant parti de la liste de ltrage MAC à accéder au réseau sans l.

4. Entrez une adresse MAC, puis cliquez sur le bouton pour

l’ajouter à la liste.

5. Cliquez sur Apply (Appliquer).56

4.1.5 Service RADIUS

Le service RADIUS (Remote Authentication Dial In User Service) ore un niveau de sécurité additionnel lorsque vous sélectionnez la méthode de chirement WPA-Enterprise, WPA2-Enterprise ou Radius with 802.1x. Pour congurer le service RADIUS :

1. Assurez-vous que le mode d’authentication du routeur est

bien de type WPA-Enterprise, WPA2-Enterprise ou Radius with 802.1x. REMARQUE : consultez la section 4.1.1 Général pour en savoir plus sur les diérents modes d’authentication de votre routeur sans l.

2. À partir du volet de navigation, cliquez sur Wireless (Sans l) >

onglet RADIUS Setting (RADIUS).

3. Dans le champ Frequency (Fréquence), sélectionnez une

4. Dans le champ Server IP Address (Adresse IP du serveur),

entrez l’adresse IP du serveur RADIUS.

5. Dans le champ Connection Secret (Phrase secrète), assignez le

mot de passe d’accès au serveur RADIUS.

6. Cliquez sur Apply (Appliquer).57

Les options de conguration suivantes sont disponibles :

• Frequency (Fréquence) : sélectionnez une bande de fréquence.

• Enable Radio: (Activer la radio) : sélectionnez Yes (Oui) pour activer le module radio sans l, ou No (Non) pour le désactiver.

• Date to Enable Radio (weekdays) (Jours d’activation de la radio (semaine)) : permet de spécier les jours de semaine pour lesquels vous souhaitez activer le module radio sans l.

• Time of Day to Enable Radio (Horaires d’activation de la radio) : permet de spécier une plage horaire (en semaine) spécique pour laquelle vous souhaitez activer le module radio sans l.

L’onglet Professionnel ore divers options de conguration avancées. REMARQUE : il est recommandé de conserver les valeurs par défaut de cet onglet.58

• Date to Enable Radio (weekend) (Jours d’activation de la radio (week-end)) : permet de spécier les jours pour lesquels vous souhaitez activer le module radio sans l le week-end.

• Time of Day to Enable Radio (Horaires d’activation de la radio) : permet de spécier une plage horaire (le week-end) spécique pour laquelle vous souhaitez activer le module radio sans l.

• Set AP isolated (Isoler le point d’accès) : permet de ne pas autoriser la communication entre les clients du réseau. Ceci est utile si votre réseau héberge fréquemment des utilisateurs invités. Sélectionnez Yes (Oui) ou No (Non) pour activer ou désactiver cette fonctionnalité.

• Multicast rate (Mbps) (Débit multi-diusion) : entrez une valeur ou cliquez sur Disable (Désactiver) pour désactiver cette fonctionnalité.

• Preamble Type (Type de préambule) : détermine le temps alloué au routeur pour vérier les redondances cycliques permettant de détecter les erreurs lors de la transmission de paquets CRC. Sélectionnez Short (Court) pour un réseau disposant d’un trac élevé, Long si votre réseau sans l est composé d’appareils sans l plus anciens ou hérités.

• RTS Threshold: (Palier RTS) : spéciez une valeur de palier RTS pour améliorer les communications sans l dans un réseau au trac chargé et disposant d’un grand nombre d’appareils.

• DTIM Interval (Intervalle) : l’intervalle DTIM (Delivery Trac Indication Message) est l’intervalle de temps avant laquelle un signal est envoyé sur un appareil sans l en veille pour indiquer qu’un paquet attend d’être transmis. La valeur par défaut est de 3 millisecondes.

• Beacon Interval (Intervalle de balise) : durée à observer entre chaque message DTIM. La valeur par défaut est de 100 millisecondes. Baissez la durée de l’intervalle si la connexion est instable ou pour les appareils itinérants.

• Enable TX Bursting (État TX Burst) : cette fonctionnalité permet d’améliorer la vitesse de transmission entre le routeur sans l et les appareils 802.11g.59

• Wireless multicast forwarding (Transfert multi-diusion sans l) : sélectionnez Enable (Activer) pour autoriser le routeur sans l à transférer le trac multi-diusion sur les appareils compatibles. Sélectionnez Disable (Désactiver) pour désactiver cette fonctionnalité.

• Enable WMM APSD (WMM APSD) : activez l’option WMM APSD (Wi-Fi Multimedia Automatic Power Save Delivery) pour améliorer la gestion de l’alimentation des appareils sans l. Sélectionnez Disable (Désactiver) pour désactiver cette fonctionnalité.

• TX Power adjustment (Puissance TX) : la puissance TX correspond à la puissance en milliWatts (mW) requise pour alimenter le signal radio du routeur sans l. Entrez une valeur comprise entre 0 et 100. REMARQUE : utiliser une puissance TX trop élevée peut aecter la stabilité du réseau sans l.

4.2.1 Adresse IP du routeur

L’onglet dédié à l’adresse IP du réseau local fait référence à l’adresse IP du routeur sans l. REMARQUE : toute modication de l’adresse IP locale inuence certains réglages du serveur DHCP.60 Pour modier l’adresse IP du réseau local :

1. À partir du volet de navigation, cliquez sur LAN (Réseau local) >

(Masque de sous-réseau).

3. Cliquez sur Apply (Appliquer).

4.2.2 Protocole DHCP

Votre routeur sans l utilise le protocole DHCP pour assigner automatiquement des adresses IP aux clients du réseau. Vous pouvez néanmoins spécier une plage d’adresses IP et le délai de bail. Pour congurer le serveur DHCP :

1. À partir du volet de navigation, cliquez sur LAN (Réseau local) >

onglet DHCP Server (Serveur DHCP).

3. Dans la zone de texte Domain Name (Nom de domaine),

attribuez un nom de domaine au routeur sans l.

4. Dans le champ IP Pool Starting Address (Adresse de départ

de plage IP), entrez l’adresse IP de départ.

6. Dans le champ Lease Time (Délai du bail), spéciez le délai

d’expiration (en secondes) du bail des adresses IP. Lorsque ce délai est atteint, le serveur DHCP renouvellera les adresses IP assignées. REMARQUES :

• Il est recommandé d'utiliser un format d'adresse IP de type

192.168.1.xxx (où xxx correspond à une valeur numérique comprise

entre 2 et 254) lors de la saisie d'une plage d'adresses IP.

• L'adresse de départ d'une plage IP ne doit pas être supérieure à l'adresse de n.

7. Dans la zone DNS and Server Settings (Conguration des

serveurs DNS et WINS), entrez, si nécessaire, les adresses dédiées au serveur DNS et WINS.

8. Vous pouvez également assigner manuellement des adresses

IP aux clients de votre réseau sans l. Dans le champ Enable Manual Assignment (Activer l ‘assignation manuelle), cochez Yes (Oui) pour assigner manuellement une IP à une adresse MAC spécique du réseau. Jusqu’à 32 adresses MAC peuvent être ajoutées à la liste DHCP.62

Si votre réseau est composé de plus d’un routeur sans l, vous pouvez congurer un tableau de routage permettant de partager le même service Internet. REMARQUE : il est recommandé de ne pas modier les paramètres de routage par défaut, sauf si vous possédez les connaissances susantes pour le faire. Pour congurer le tableau de routage :

1. À partir du volet de navigation, cliquez sur LAN (Réseau local) >

statique), cochez Yes (Oui).

3. Dans la zone Static Route List (Liste de routage statique),

entrez les informations réseau des autres point d’accès. Cliquez sur le bouton ou sur pour ajouter ou supprimer un dispositif de la liste.

4. Cliquez sur Apply (Appliquer).63

4.2.4 Télévision sur IP

Le routeur sans l prend en charge la connexion à un service de télévision sur IP. L’onglet IPTV (Télévision sur IP) ore divers paramètres nécessaires à la conguration des protocoles IPTV, VoIP, multi-diusion et UDP. Contactez votre fournisseur d’accès Internet pour plus de détails sur ce service.64

L’écran Internet Connection (Connexion Internet) vous permet de congurer les paramètres de divers types de connexions au réseau étendu. Pour congurer les paramètres de connexion au réseau étendu :

1. À partir du volet de navigation, cliquez sur WAN (Réseau étendu)

> onglet Internet Connection (Connexion Internet).

2. Congurez les paramètres listés ci-dessous, puis cliquez sur

• WAN Connection Type (Type de connexion au réseau étendu) : sélectionnez votre type de connexion Internet. Les choix suivants sont disponibles : Automatic IP (Adresse IP automatique), PPPoE, PPTP, L2TP et Fixed IP (Adresse IP xe). Consultez votre FAI si le routeur n’est pas en mesure d’établir une connexion à Internet ou si vous n’êtes pas sûr du type de connexion à utiliser.

• Enable WAN: (Activer le réseau étendu) : cochez Yes (Oui) pour autoriser un accès Internet au routeur.65

• Enable NAT (Activer le NAT) : la fonction NAT (Network Address Translation) permet à une adresse IP publique (IP de réseau étendu) d’être utilisée pour fournir un accès Internet aux clients disposant d’une adresse IP locale. L’adresse IP privée de chaque client est enregistrée dans le tableau NAT et est utilisée pour le routage des paquets entrants.

• Enable UPnP (Activer le protocole UPnP) : le protocole UPnP (Universal Plug and Play) permet à de nombreux appareils (routeurs, télévisions, systèmes stéréo, consoles de jeu, téléphones portables, etc.), d’être contrôlés par le biais d’un réseau à IP (avec ou sans hub de contrôle central) via une passerelle. Le protocole UPnP connecte des ordinateurs de toute forme, an d’orir un réseau uide pour la conguration distante et le transfert de chiers. Grâce à l’UPnP, un périphérique réseau peut être automatiquement découvert. Une fois connectés au réseau, les périphériques peuvent être contrôlés à distance pour la prise en charge d’applications P2P, le jeu vidéo, les conférences vidéo et les serveurs Web ou proxy. Contrairement à la redirection de port, qui implique la conguration manuelle des ports, le protocole UPnP congure automatiquement le routeur de sorte à ce que ce dernier accepte les connexions entrantes avant de rediriger les requêtes vers un client spécique du réseau local.

• Connect to DNS Server (Obtenir automatiquement l’adresse de serveur DNS) : permet au routeur d’obtenir automatiquement les adresses des serveurs DNS auprès du FAI. Un DNS est un service permettant de traduire les noms de domaine Internet en adresses IP numériques.

• Authentication (Authentication) : cette option peut être requise par certains FAI. Si nécessaire, consultez votre FAI pour plus de détails.

• Host Name (Nom d’hôte) : permet d’attribuer un nom d’hôte au routeur. Ceci peut être requis par votre FAI. Si nécessaire, consultez votre FAI pour plus de détails.66

• MAC Address (Adresse MAC) : une adresse MAC (Media Access Control) est un identiant unique attribué aux appareils dotés d’une connectivité sans l. Certains FAI surveillent l’adresse MAC des appareils se connectant à leur service et peuvent rejeter toute tentative d’un appareil non enregistré d’établir une connexion. Pour surmonter le problème lié à une adresse MAC non enregistrée, vous pouvez :

• Contacter votre FAI et mettre à jour l’adresse MAC associée à votre abonnement Internet.

• Cloner ou modier l’adresse MAC de votre routeur sans l ASUS de sorte à ce que celle-ci corresponde à celle enregistrée auprès de votre FAI.67

4.3.2 Déclenchement de port

Le déclenchement de port permet d’ouvrir un port entrant pré- déterminé pendant une période limitée lorsqu’un client du réseau local établi une connexion sortante vers un port spécique. Le déclenchement de port est utilisé dans les cas suivants :

• Plus d’un client local requiert la redirection d’un port d’une même application à un moment diérent.

• Une application nécessite des ports entrants spéciques dissemblables des ports sortants. Pour congurer le déclenchement de port :

1. À partir du volet de navigation, cliquez sur WAN (Réseau

étendu) > onglet Port Trigger (Déclenchement de port).

2. Congurez les paramètres listés ci-dessous, puis cliquez sur

• Enable Port Trigger (Activer le déclenchement de port) : cochez Yes (Oui) pour activer le déclenchement de port.

• Well-Known Applications (Applications connues) : sélectionnez un jeu ou un service Internet à ajouter à la liste de déclenchement de port.

• Description : entrez une description du service/jeu.68

• Trigger Port (Port de déclenchement) : entrez le port à déclencher.

• Protocol (Protocole) : sélectionnez le protocole TCP ou UDP.

• Incoming Port (Port entrant) : spéciez le port entrant recevant les données en provenance d’Internet.

• Protocol (Protocole) : sélectionnez le protocole TCP ou UDP. REMARQUES :

• Lors de la connexion à un serveur IRC, un PC client établi une connexion sortante par le biais de la plage de déclenchement 66660- 7000. Le serveur IRC répond en vériant le nom d’utilisateur et en créant une nouvelle connexion au PC client via un port entrant.

• Si le déclenchement de port est désactivé, le routeur met n à la connexion car celui-ci n’est pas en mesure de déterminer quel ordinateur souhaite se connecter à un serveur IRC. Lorsque le déclenchement de port est activé, le routeur assigne un port entrant dédié à la réception des paquets. Ce port entrant est fermé après un certain temps car le routeur ne peut pas déterminer le moment auquel l’application a été arrêtée.

• Le déclenchement de port ne permet qu’à un seul client à la fois d’utiliser un service et un port entrant spéciques.

• Il n’est pas possible d’utiliser la même application pour déclencher un port sur plus d’un ordinateur à la fois. Le routeur ne redirigera le port que vers le dernier ordinateur à avoir envoyé une requête.69

4.3.3 Serveur virtuel et rédirection de port

La redirection de port est une méthode permettant de diriger le trac Internet vers un port ou une plage de ports spécique(s), et ensuite vers un ou plusieurs clients du réseau local. L’utilisation de la redirection de port sur le routeur autorise des ordinateurs extérieurs à un réseau d’accéder à des services répartis sur plusieurs ordinateurs de ce réseau. REMARQUE : lorsque la redirection de port est activée, le routeur ASUS bloque le trac Internet entrant non sollicité et n’autorise que les réponses à partir des requêtes sortantes en provenance du réseau local. Le client réseau ne dispose pas d’un accès direct à Internet, et vice versa. Pour utiliser la redirection de port :

1. À partir du volet de navigation, cliquez sur WAN (Réseau

étendu) > onglet Virtual Server / Port Forwarding (Redirection de port).70

2. Congurez les paramètres listés ci-dessous, puis cliquez sur

• Enable Port Forwarding (Activer la redirection de port) : cochez Yes (Oui) pour activer cette fonctionnalité.

• Famous Server List (Liste de serveurs) : détermine le type de service auquel vous souhaitez accéder.

• Famous Game List (Liste de jeux) : ce menu déroulant liste une liste de jeux et de services de jeu en ligne.

• FTP Server Port (Port de serveur FTP) : évitez d’assigner la plage de ports 20:21 pour votre serveur FTP car cela pourrait créer un conit avec la conguration FTP native du routeur.

• Service Name (Nom du service) : spéciez le nom du service.

• Port Range (Plage de ports) : si vous souhaitez spécier une plage de ports pour des clients du même réseau, entrez le nom du service; la plage de ports (ex : 10200:10300), l’adresse IP locale et laissez le champ dédié au port local vide. Le champ spécique à la plage de ports prend en charge plusieurs formats : 300:350, 566,789 ou 1015:1024,3021. REMARQUES :

• Lorsque le pare-feu du réseau est désactivé et que vous utilisez le port 80 pour le protocole HTTP du réseau étendu, votre serveur http/ Web entrera en conit avec l'interface de gestion du routeur.

• Un réseau utilise les ports pour l'échange de données, chaque port étant doté d'une valeur numérique et d'une tâche spécique. Par exemple, le port 80 est utilisé pour le protocole HTTP. Un port spécique ne peut être utilisé que pour une seule application ou service à la fois. Ainsi, deux ordinateurs ne peuvent pas accéder simultanément aux données via un même port. Il n'est, par exemple, pas possible pour deux ordinateurs d'utiliser la redirection de port sur le port 100 au même moment.71

• Local IP (Adresse IP locale) : adresse IP locale du client. REMARQUE : utilisez une adresse IP xe pour le client local an que la redirection de port puisse fonctionner correctement. Consultez la

section 4.2 Réseau local pour plus de détails.

• Local Port (Port local) : entrez un numéro de port spécique dédié à la redirection des paquets. Laissez ce champ vide si vous souhaitez que les paquets entrants soit redirigés vers une plage de ports spécique.

• Protocol (Protocole) : sélectionnez un protocole. En cas d’incertitude, sélectionnez BOTH (Les deux). Pour vérier que la redirection de port à bien été congurée :

• Vériez que votre serveur ou que l’application est congurée et prêt(e) à être utilisé(e).

• Un client en dehors du réseau local mais ayant accès à Internet (ou “Client Internet”) est nécessaire. Ce client ne doit pas être connecté au routeur ASUS.

• Sur le client Internet, utilisez l’adresse IP de réseau étendu (WAN) du routeur pour accéder au serveur. Si la redirection de port fonctionne correctement, vous serez en mesure d’accéder aux chiers ou aux applications désirés. Diérences entre le déclenchement et la redirection de port :

• Le déclenchement de port peut être utilisé sans spécier d’adresse IP locale. Contrairement à la redirection de port, nécessitant une adresse IP xe, le déclenchement de port autorise la redirection dynamique de port par le biais du routeur. Des plages de ports pré-déterminées sont congurées pour accepter les connexions entrantes pendant une période de temps spécique. La redirection de port permet à plusieurs ordinateurs d’exécuter des applications nécessitant normalement la redirection manuelle des mêmes ports sur chaque ordinateur du réseau.72

• Le déclenchement de port est plus sûr que la redirection de port dans la mesure où les ports entrants ne sont pas constamment ouverts. En eet, ceux-ci ne sont ouverts que lorsqu’une application eectue une connexion sortante par le biais du port déclencheur.73

4.3.4 Zone démilitarisée

La zone démilitarisée (ou DMZ en anglais) est un sous-réseau exposant un client à Internet pour lui permettre de recevoir tous les paquets entrants acheminés sur le réseau local. Le trac en provenance d’Internet est normalement rejeté et acheminé vers un client spécique si la redirection ou le déclenchement de port a été conguré sur le réseau. En conguration à zone démilitarisée, un client réseau reçoit tous les paquets entrants. Le déploiement de cette fonctionnalité sur un réseau est particulièrement utile lorsque vous souhaitez ouvrir des ports entrants ou héberger un nom de domaine ou un serveur de messagerie électronique. Attention : l’ouverture de tous les ports d’un client au trac Internet rend le réseau vulnérable aux attaques extérieures. Veuillez prendre en compte les risque encourus lors de la conguration d’une zone démilitarisée. Pour congurer la zone démilitarisée :

1. À partir du volet de navigation, cliquez sur WAN (Réseau

étendu) > onglet DMZ (Zone démilitarisée).

2. Congurez les paramètres listés ci-dessous, puis cliquez sur

• IP address of Exposed Station (Adresse IP du client) : entrez dans ce champ l’adresse IP du client hébergeant le service DMZ et exposé à Internet. Vériez que le client serveur possède une adresse IP xe. Pour désactiver la zone démilitarisée :

2. Une fois terminé, cliquez sur Apply (Appliquer).74

La conguration d’un serveur DDNS (DNS dynamique) vous permet d’accéder au routeur en dehors de votre réseau par le biais du service DDNS d’ASUS ou d’une société tierce. Pour congurer le service DDNS :

1. À partir du volet de navigation, cliquez sur WAN (Réseau

étendu) > onglet DDNS.

2. Congurez les paramètres listés ci-dessous, puis cliquez sur

• Enable the DDNS Client (Activer le client DDNS) : active l’accès à distance du routeur ASUS par le biais d’un nom de serveur DNS plutôt que de l’adresse IP de réseau étendu (WAN).

• Server (Serveur) et Host Name (Nom d’hôte) : sélectionnez l’une des options disponibles. Si vous souhaitez utiliser le service de DDNS d’ASUS, spéciez le nom d’hôte au format xxx.asuscomm.com (xxx correspondant à votre nom d’hôte).

• Si vous choisissez un service DDNS diérent, cliquez sur Essai gratuit pour être redirigé vers la page Web du service sélectionné.75

• Enable wildcard (Utiliser une Wildcard) : cochez Yes (Oui) si le service DDNS utilisé requiert une Wildcard. REMARQUES : Le service DDNS ne peut pas fonctionner sous les conditions suivantes :

• Lorsque le routeur sans l utilise une adresse IP de réseau étendu (WAN) privée (de type 192.168.x.x, 10.x.x.x ou 172.16.x.x).

• Le routeur fait parti d'un réseau utilisant plusieurs tableaux NAT.

4.3.6 NAT Passthrough

La fonction NAT Passthrough permet à une connexion VPN (réseau privé virtuel), d’être acheminée vers les clients du réseau par le biais du routeur. Les fonctionnalités PPTP Passthrough, L2TP Passthrough, IPsec Passthrough et RTSP Passthrough sont activées par défaut. Pour activer ou désactiver la fonction NAT Passthrough, allez dans WAN (Réseau étendu) > onglet NAT Passthrough. Une fois terminé, cliquez sur Apply (Appliquer).76

Ce routeur sans l est compatible avec le protocole d’adressage IPv6, un protocole disposant d’un espace d’adressage bien plus important que l’IPv4. Ce standard n’étant pas encore largement utilisé, contactez votre FAI pour en conrmer sa prise en charge. Pour congurer le protocole IPv6 :

1. À partir du volet de navigation, cliquez sur IPv6.

2. Dans le menu déroulant Connection Type (Type de

connexion), sélectionnez le type de connexion. Les options de conguration apparaissant ensuite peuvent varier selon le type de connexion choisi.

3. Entrez les informations IPv6 et de serveur DNS.

4. Cliquez sur Apply (Appliquer).

REMARQUE : consultez votre FAI en cas de doute sur les informations nécessaires à la conguration de l’adressage IPv6.77

La connexion à un serveur VPN (Virtual Private Network) ore un moyen de communication sécurisé sur un ordinateur ou réseau distant par le biais d’un réseau public tel qu’Internet. REMARQUE : avant de congurer une connexion VPN, l’adresse IP ou le nom de domaine d’un serveur VPN sont nécessaires. Pour congurer l’accès à un serveur VPN :

1. À partir du volet de navigation, cliquez sur VPN Server

4. Entrez le nom d’utilisateur et le mot de passe d’accès au

serveur VPN. Cliquez sur le bouton .

5. Cliquez sur Apply (Appliquer).

REMARQUE : cliquez sur l’onglet VPN Server (Serveur VPN) pour congurer d’autres paramètres avancés comme la diusion de contenu, l’authentication, le chirement MPPE et la plage d’adresses IP.78

Le routeur sans l peut faire oce de pare-feu matériel sur votre réseau. REMARQUE : le pare-feu est activé par défaut sur votre routeur.

4.6.1 Paramètres de base

Pour congurer les paramètres de base du pare-feu :

1. À partir du volet de navigation, cliquez sur Firewall (Pare-feu) >

onglet General (Général).

contre les attaques DoS), cochez Yes (Oui) pour protéger votre réseau contre les attaques de déni de service (DoS). Veuillez toutefois noter que l’activation de cette fonctionnalité peut aecter les performances du routeur.

4. Vous pouvez aussi surveiller l’échange de paquets entre le

réseau local (LAN) et le réseau étendu (WAN). Dans le menu déroulant Logged packets (Types de paquets), sélectionnez Dropped (Ignorés), Accepted (Acceptés) ou Both (Les deux).

5. Cliquez sur Apply (Appliquer).

4.6.2 Filtrage d’URL

Le routeur sans ore la possibilité de ltrer l’accès à certaines adresses Internet (URL). REMARQUE : le ltrage d’URL est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site Internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites Internet visités). Pour résoudre ce problème, eacez la mémoire cache dédiée au DNS avant d’utiliser le ltrage d’URL.79 Pour congurer le ltrage URL :

1. À partir du volet de navigation, cliquez sur Firewall (Pare-feu) >

3. Entrez une adresse URL et cliquez sur le bouton .

4. Cliquez sur Apply (Appliquer).

4.6.3 Filtrage de mot-clés

Vous pouvez bloquer l’accès à des sites Internet contenant certains de mots clés. Pour congurer le ltrage de mots clés :

1. À partir du volet de navigation, cliquez sur Firewall (Pare-feu) >

onglet Keyword Filter (Filtrage de mots clés).

3. Entrez un mot ou une phrase, puis cliquez sur le bouton .

4. Cliquez sur Apply (Appliquer).

• Le ltrage de mots clés est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site Internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites Internet visités). Pour résoudre ce problème, eacez la mémoire cache dédiée au DNS avant d’utiliser le ltrage de mots clés.

• Les pages Internet compressées au format HTTP ne peuvent pas être ltrées. Les pages utilisant le standard HTTPS ne peuvent également pas être ltrées.

4.6.4 Filtrage de services réseau

Le ltrage de services réseau permet de bloquer l’échange de paquets entre le réseau local (LAN) et le réseau étendu (WAN), et de restreindre l’accès des clients à certains services Internet (ex : Telnet ou FTP).81 Pour congurer le ltrage de services réseau :

1. À partir du volet de navigation, cliquez sur Firewall (Pare-feu) >

onglet Network Services Filter (Filtrage de services réseau).

2. Dans le champ Enable Network Services Filter (Activer le

ltrage de services réseau), cochez Yes (Oui).

3. Sélectionnez ensuite le type de ltrage. L’option Black List

(Liste noire) bloque les services réseau spéciés. L’option White List (Liste blanche), quant à elle, n’autorise l’accès qu’aux services spéciés.

4. Si nécessaire, spéciez les jours et les horaires d’activité du

5. Remplissez ensuite le tableau de ltrage. Cliquez sur le bouton

6. Cliquez sur Apply (Appliquer).82

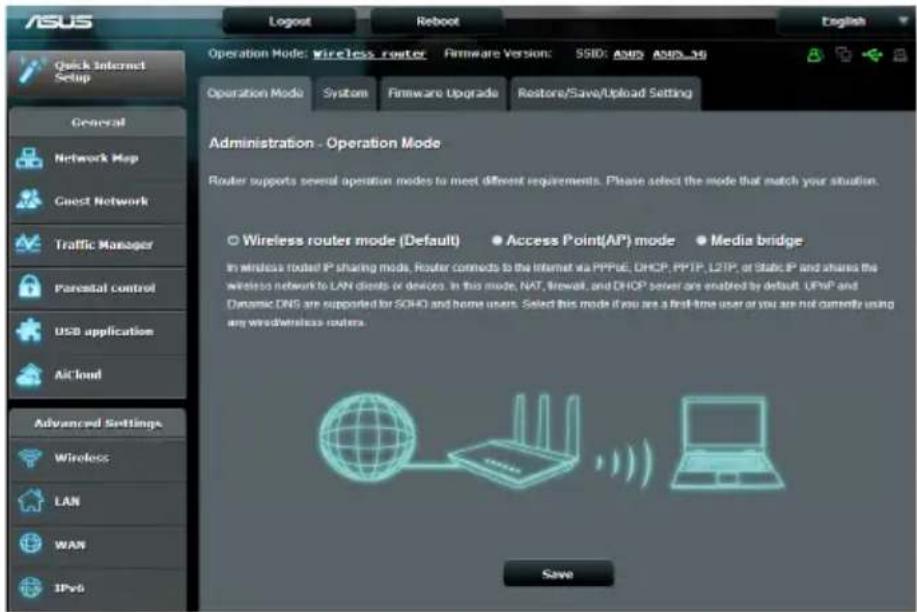

4.7.1 Mode d’opération

Le routeur sans l dispose de plusieurs modes de fonctionnement orant une plus grande exibilité d’utilisation, selon vos besoins. Pour dénir le mode de fonctionnement du routeur :

1. À partir du volet de navigation, cliquez sur Administration >

onglet Operation Mode (Mode de fonctionnement).

2. Sélectionnez l’un des modes disponibles :

• Wireless router mode (Routeur sans l (Mode d’opération par défaut)) : ce mode permet d’établir une connexion à Internet et d’en ouvrir l’accès aux clients disponibles sur le réseau local du routeur.

• Media Bridge (Pont média) : la sélection de ce mode nécessite deux routeurs sans l. Le second routeur faisant oce de pont multimédia sur lequel divers appareils (ex : TV connectée, console de jeu, etc.) peuvent être connectés par le biais du réseau Ethernet.

• Access Point mode (Point d’accès) : ce mode permet de créer un nouveau réseau sans l à partir d’un réseau existant.

3. Cliquez sur Apply (Appliquer).

REMARQUE : le changement de mode de fonctionnement requiert un redémarrage du routeur.83

L’onglet System (Système) permet de congurer certains paramètres système du routeur sans l. Pour congurer les paramètres système du routeur :

1. À partir du volet de navigation, cliquez sur Administration >

onglet System (Système).

2. Congurez les paramètres listés ci-dessous, puis cliquez sur

• Change router login password (Modication des identiants de connexion du routeur) : cette zone vous permet de modier le nom d’utilisateur et le mot de passe d’accès à l’interface de gestion du routeur sans l.

• WPS button behavior (Comportement du bouton WPS) : ce bouton physique WPS du routeur peut être utilisé pour activer la fonction WPS.

• Time Zone (Fuseau horaire) : sélectionnez votre fuseau horaire.

• NTP Server (Serveur NTP) : le routeur peut accéder à un serveur NTP (Network time Protocol) pour synchroniser l’heure.

• Enable Telnet (Activer le protocole Telnet) : cochez Yes (Oui) / No (Non) pour activer / désactiver le protocole Telnet.

• Authentication Method (Méthode d’authentication) : les protocoles d’authentication HTTP, HTTPS aident à sécuriser le routeur.

• Enable Web Access from WAN (Autoriser l’accès au routeur depuis Internet) : cochez Yes (Oui) / No (Non) pour autoriser / ne pas autoriser l’accès à l’interface de gestion de routeur depuis Internet.

• Only allow specic IP (Filtrage d’adresse IP) : cochez Yes (Oui) si vous souhaitez spécier les adresses IP des clients pouvant accéder à l’interface de gestion de routeur depuis Internet.

• Client List (Liste des clients) : entrez les adresses IP de réseau étendu (WAN) des clients autorisés à accéder à l’interface de gestion de routeur depuis Internet. Cette liste ne sera utilisée que si vous avez coché Yes (Oui) pour l’option précédente.84

4.7.3 Mise à jour du microprogramme

REMARQUE : téléchargez la dernière version du microprogramme sur le site Internet d’ASUS : http://www.asus.com Pour mettre à jour le microprogramme :

1. À partir du volet de navigation, cliquez sur Administration >

onglet Firmware Upgrade (Mise à jour du microprogramme).

2. Dans le champ New Firmware File (Nouveau chier de

microprogramme), cliquez sur Browse (Parcourir) pour localiser le chier téléchargé.

• Une fois le processus de mise à jour terminé, patientez quelques instants le temps que le routeur redémarre.

• Si la mise à jour échoue, le routeur bascule automatiquement en mode de secours ; et le voyant lumineux situé en façade du routeur clignote lentement. Pour restaurer le routeur, consultez la section

5.2 Restauration du microprogramme.

4.7.4 Restauration/Sauvegarde/Transfert de paramètres

Pour restaurer/sauvegarder/transférer les paramètres de conguration du routeur :

1. À partir du volet de navigation, cliquez sur Administration

> Restore/Save/Upload Setting (Restauration/Sauvegarde/ Transfert de paramètres).

2. Sélectionnez une tâche :

• Pour restaurer la conguration d’usine du routeur, cliquez sur Restore (Restaurer).

• Pour faire une copie de sauvegarde des paramètres du routeur, cliquez sur Save (Sauvegarder).

• Pour restaurer le routeur à partir d’un chier de conguration précédent, cliquez sur Browse (Parcourir) et localisez le chier. REMARQUE : en cas de défaillance du routeur, chargez la dernière version du microprogramme. Ne restaurez pas la conguration d’usine du routeur.85

Le journal système contient les activités du réseau enregistrées par le routeur. REMARQUE : le journal système est réinitialisé à chaque extinction ou redémarrage du routeur. Pour acher le journal système :

1. À partir du volet de navigation, cliquez sur System Log

2. Les activités du réseau sont répertoriées dans les 5 onglets

• General Log (Général)

• DHCP Leases (Bails DHCP)

• Wireless Log (Réseau sans l)

• Port Forwarding (Redirection de port)

• Routing Table (Tableau de routage)86 5 Utilitaires REMARQUES :

• Installez les utilitaires sans l à partir du CD de support accompagnant le routeur.

• Les utilitaires ne sont pas compatibles avec le système d’exploitation MAC OSX.

5.1 Device Discovery

Device Discovery est un utilitaire sans l ASUS qui détecte les routeurs sans l ASUS et permet de les congurer facilement. Pour lancer l’utilitaire Device Discovery :

• Depuis le bureau de votre ordinateur, cliquez sur Démarrer > Tous les programmes > ASUS Utility > RT-AC87R Wireless Router > Device Discovery. REMARQUE : lorsque le routeur fonctionne en mode point d’accès, cet utilitaire est nécessaire pour obtenir l’adresse IP du routeur.87

5.2 Firmware Restoration

Firmware Restoration est un utilitaire qui recherche automatiquement les routeurs sans l ASUS dont la mise à jour du microprogramme a échouée puis restaure ou charge le microprogramme que vous avez spécié. Le processus prend de 3 à 4 minutes. IMPORTANT : placez le routeur en mode de secours avant de lancer l’utilitaire Firmware Restoration. REMARQUE : cet utilitaire n’est pas compatible avec le système d’exploitation MAC OSX. Pour basculer le routeur en mode de secours et utiliser l’utilitaire Firmware Restoration :

1. Débranchez la source d’alimentation de votre routeur sans l.

2. Maintenez enfoncé le bouton de réinitialisation situé à l’arrière

du routeur et rebranchez l’adaptateur d’alimentation au routeur. Maintenez le bouton réinitialisation enfoncé jusqu’à ce que le voyant d’alimentation en façade se mette à clignoter lentement pour indiquer que le routeur est en mode de secours.88

3. Utilisez les paramètres TCP/IP suivants sur votre ordinateur :

Adresse IP : 192.168.1.x Masque de sous-réseau : 255.255.255.0

4. Depuis le bureau de votre ordinateur, cliquez sur Démarrer

> Tous les programmes > ASUS Utility RT-AC87R Wireless Router > Firmware Restoration.

5. Spéciez un chier de microprogramme, puis cliquez sur

Upload (Charger). REMARQUE : cet utilitaire n’est pas un outil de mise à niveau du microprogramme et ne doit pas être utilisé avec un routeur sans l ASUS fonctionnant normalement. Les mises à jour du microprogramme doivent être eectuées via l’interface de gestion du routeur. Voir Chapiter 4 : Paramètres avancés pour plus de détails.

5.3 Congurer un serveur d’impression

5.3.1 Utilitaire ASUS EZ Printer Sharing

L’utilitaire ASUS EZ Printing Sharing vous permet de connecter une imprimante réseau au port USB du routeur et de congurer un serveur d’impression. Ceci permet aux clients du réseau d’imprimer et de scanner des chiers de manière sans l.89 REMARQUE : les serveurs d’impression ne sont pris en charge que sous Windows® XP, Windows® Vista et Windows® 7. Pour partager une imprimante avec EZ Printer :

1. À partir du volet de navigation, cliquez sur USB Application

(Applications USB) > Network Printer Server (Serveur d’impression réseau).

2. Cliquez sur Download Now! (Télécharger maintenant!) pour

télécharger l’utilitaire pour imprimante réseau.

3. Décompressez le chier téléchargé et cliquez sur l’icône

représentant une imprimante pour exécuter le programme de conguration d’imprimante réseau.90

4. Suivez les instructions apparaissant à l’écran pour congurer le

matériel, puis cliquez sur Next (Suivant).

5. Patientez quelques minutes le temps que la conguration

initiale se termine, puis cliquez sur Next (Suivant).

6. Cliquez sur Finish (Terminer) pour conclure l’installation.91

8. Une fois le pilote installé, les clients du réseau pourront utiliser

7. Suivez les instructions du système d’exploitation Windows

pour installer le pilote de l’imprimante.92

5.3.2 Utiliser le protocole LPR pour partager une

imprimante Vous pouvez utiliser les protocoles LPR/LPD (Line Printer Remote/ Line Printer Daemon) pour partager votre imprimante sous Windows® et MAC OSX. Partage d’impprimante LPR : Pour partager une imprimante via le protocole LPR :

1. À partir du Bureau de Windows®, cliquez sur Démarrer >

Périphériques et imprimantes > Ajouter une imprimante.

2. Sélectionnez Ajouter une imprimante locale et cliquez sur

3. Sélectionnez Créer un nouveau port puis sélectionnez l’option

Port TCP/IP standard du menu déroulant Type de port. Cliquez sur Nouveau port.

4. Dans le champ Nom d’hôte ou adresse IP, entrez l’adresse IP

du routeur sans l et cliquez sur Suivant.94

5. Sélectionnez Personnalisé puis cliquez sur Paramètres.

6. Réglez le protocole sur LPR. Dans le champ Nom de la

le d’attente, entrez LPRServer puis cliquez sur OK pour continuer.95

7. Cliquez sur Suivant pour terminé la conguration TCP/IP.

8. Installez le pilote d’impression à partir de la liste. Si votre

imprimante ne gure pas dans la liste, cliquez sur Disque fourni pour installer le pilote à partir d’un disque optique ou d’un chier.96

9. Cliquez sur Suivant pour accepter le nom par défaut de

10. Cliquez sur Terminé pour conclure l’installation.97

Download Master est un utilitaire vous permettant de télécharger des chiers même lorsque votre ordinateur est éteint. REMARQUE : un périphérique de stockage USB doit être connecté au routeur sans l pour pouvoir utiliser Download Master. Pour utiliser Download Master :

1. Cliquez sur USB application (Applications USB) > Download

Master pour télécharger et installer l’utilitaire. REMARQUE : si plus d’un dispositif de stockage USB est relié au routeur sans l, sélectionnez celui sur lequel vous souhaiter télécharger vos chiers.

2. Une fois le téléchargement terminé, cliquez sur l’icône

Download Master pour commencer à l’utiliser.

3. Cliquez sur Add (Ajouter) pour ajouter une tâche à télécharger.

4. Sélectionnez un type de téléchargement, soit BitTorrent, HTTP,

ou FTP. Spéciez un chier torrent ou une URL pour lancer le téléchargement. REMARQUE : pour plus de détails sur le protocole BitTorrent, consultez la section 5.4.1 Congurer les paramètres BitTorrent.98

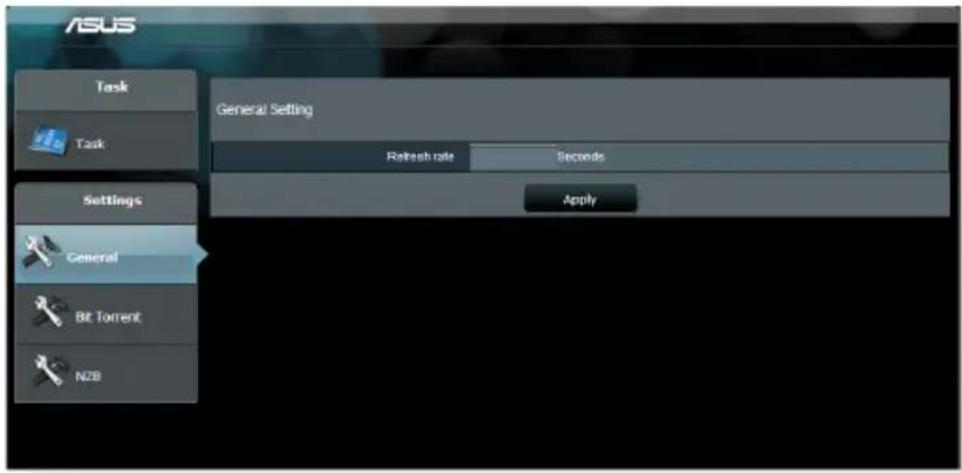

5. Utilisez le panneau de navigation pour congurer les

paramètres avancés. Pour congurer les paramètres de téléchargement BitTorrent :

2. Sélectionnez un port de téléchargement spécique.

3. Pour éviter les congestions réseau, vous pouvez limiter les

vitesses de téléchargement en amont ou en aval.

4. Vous pouvez aussi limiter le nombre maximum de clients

autorisés et activer ou désactiver le chirement lors des téléchargements.

5.4.1 Congurer les paramètres BitTorrent99

5.4.2 Paramètres NZB

Vous pouvez utiliser un serveur USENET pour télécharger des chiers NZB. Après avoir conguré les paramètres USENET, cliquez sur Apply (Appliquer).100 6 Dépannage Ce chapitre ore des solutions aux problèmes pouvant survenir lors de l’utilisation de votre routeur. Si vous rencontrez un problème non traité dans ce chapitre, rendez-vous sur le site d’assistance d’ASUS sur : http://support.asus.com/ pour plus d’informations sur votre produit et obtenir les coordonnées du service technique d’ ASUS.

6.1 Dépannage de base

Si votre routeur ne fonctionne pas correctement, essayez les solutions de dépannage de base suivantes. Mettez à jour le microprogramme.

1. Ouvrez l’interface de gestion du routeur. Cliquez sur

Administration > onglet Firmware Upgrade (Mise à jour du microprogramme). Cliquez sur Check (Vérier) pour vérier si une mise à jour du microprogramme est disponible.

2. Si cest le cas, rendez-vous sur http://www.asus.com/Networks/

Wireless_Routers/RTAC66U/#download pour télécharger le dernier microprogramme disponible.

3. Dans l’onglet Firmware Upgrade (Mise à jour du

microprogramme), cliquez sur Browse (Parcourir) pour localiser le chier téléchargé.

4. Cliquez sur Upload (Charger) pour lancer le processus de mise

à jour du microprogramme.101 Réinitialisez votre réseau dans l’ordre suivant :

1. Éteignez le modem.

2. Débranchez la prise d’alimentation du modem.

3. Éteignez le routeur et les ordinateurs connectés.

4. Branchez la prise d’alimentation du modem.

5. Allumez le modem et patientez environ 2 minutes.

6. Allumez le routeur et patientez environ 2 minutes.

7. Allumez vos ordinateurs.

Vériez que les câbles réseau Ethernet sont correctement branchés.

• Lorsque le câble Ethernet connectant le routeur au modem est correctement branché, l’indicateur lumineux du routeur dédié au réseau Internet (WAN)s’allume.

• Lorsque le câble Ethernet connectant un ordinateur sous- tension au routeur est correctement branché, l’indicateur lumineux du routeur dédié au réseau local (LAN) s’allume. Vériez que les paramètres de connexion sans l de l’ordinateur correspondent à ceux du routeur.

• Lorsque vous tentez d’établir une connexion sans l entre un ordinateur et le routeur, assurez-vous que le SSID (nom du réseau sans l), la méthode de chirement et le mot de passe sont corrects. Vériez que les paramètres de conguration du réseau sont corrects.

• Chaque client du réseau se doit de posséder une adresse IP valide. Il est recommandé d’utiliser le serveur DHCP du routeur pour assigner automatiquement les adresses IP aux clients du réseau.102

• Certains fournisseurs d’accès Internet au câble requièrent l’adresse MAC de l’ordinateur enregistré sur leur réseau. Vous pouvez obtenir l’adresse MAC d’un client ) partir de l’interface de gestion du routeur, en cliquant sur Network Map (Carte du réseau) > icône Clients. Placez le curseur de souris au dessus d’un client pour visualiser son adresse MAC.103

6.2 Forum aux questions (FAQ)

Impossible d’accéder à l’interface de gestion du routeur

• Si vous utilisez une connexion laire, vériez le câble Ethernet et l’état des diérents voyants lumineux tel qu’expliqué dans la section précédente.

• Assurez-vous d’utiliser les bons identiants de connexion. Le nom d’utilisateur / mot de passe par défaut est “admin/admin”. Vériez également que la touche de verrouillage des majuscule n’a pas été activée.

• Supprimez les cookies et les chiers temporaires de votre navigateur Internet. Pour Internet Explorer, suivez les instructions suivantes :

1. Ouvrez Internet Explorer,

puis cliquez sur Outils > Options Internet.

2. Dans l‘onglet Général, sous

Historique de navigation, cliquez sur Supprimer…, sélectionnez Fichiers Internet temporaires et Cookies puis cliquez sur Supprimer. REMARQUES :

• Les options de suppression des cookies et des chiers temporaires peuvent varier en fonction de l’explorateur Web utilisé.

• Si applicable, désactivez votre proxy, la numérotation de votre connexion à distance, et congurez les paramètres TCP/Ip de sorte à obtenir une adresse IP automatiquement.

• Assurez-vous d'utiliser des câbles réseau Ethernet de catégorie 5 ou 6.104 Le client ne peut pas établir de connexion sans l avec le routeur. REMARQUE : si vous rencontrez des problèmes de connexion au réseau 5GHz, assurez-vous que votre appareil soit compatible avec cette bande de fréquence.

• Rapprochez le client du routeur.

• Si disponibles, essayez d’ajuster l’angle des antennes du routeur. Pour plus de détails, consultez la section 1.4 Positionner votre routeur.

• Serveur DHCP désactivé :

1. Dans l’interface de gestion du routeur, cliquez sur Network

Map (Carte du réseau) > icône Clients.

2. Si l’appareil n’apparaît pas dans la liste, cliquez sur LAN

(Réseau local) > onglet DHCP Server, et vériez que la case Yes (Oui) du champ Enable the DHCP Server (Activer le serveur DHCP) est bien cochée105

• Le SSID est masqué. Si votre appareil est en mesure de détecter d’autre réseaux sans l sauf celui de votre routeur, allez dans Wireless (Sans l) > onglet General (Général), cochez l’option No (Non) du champ Hide SSID (Masquer le SSID), et l’option Auto du champ Control Channel (Canal).

• Si vous utilisez une carte sans l, vériez que le canal sans l utilisé est disponible dans votre pays/région. Dans ce cas, modiez de canal et les autres paramètres sans l appropriés.

• Si vous ne parvenez toujours pas à établir une connexion sans l au routeur, restaurer sa conguration d’usine. Pour ce faire, dans l’interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).106 Internet n’est pas accessible.

• Vériez que votre routeur peut se connecter à l’adresse IP de réseau étendu (WAN) de votre FAI. Pour ce faire, dans l’interface de gestion du routeur, allez dans Network Map (Carte du réseau) et vériez l’état de la connexion Internet.

• Si votre routeur ne peut pas se connecter à Internet, essayez de réinitialiser le réseau comme décrit à la sous-section Réinitialisez votre réseau dans l’ordre suivant sous Dépannage de base.

• Le client a été bloqué par la fonctionnalité de contrôle parental. Dans l’interface de gestion du routeur, allez dans Parental Control (Contrôle parental) et vériez si le client est dans la liste. Si c’est le cas, utilisez le bouton Supprimer pour retirer le client de la liste, ou modiez les horaires de blocage.107

• Si Internet n’est toujours pas accessible, essayez de redémarrer l’ordinateur et vériez son adresse IP et de passerelle.

• Vériez les indicateurs lumineux du modem ADSL et du routeur sans l. Si le voyant lumineux dédié au réseau étendu (WAN) du routeur est éteinte, vériez l’état de connexion des câbles. Oubli du SSID (nom du réseau) ou du mot de passe de connexion au réseau

• Congurez un nouveau SSID et clé de chirement par le biais d’une connexion laire (câble Ethernet). Ouvrez l’interface de gestion du routeur, allez sur la page Network Map (Carte du réseau), spéciez un nouveau SSID ainsi qu’une nouvelle clé de chirement, puis cliquez sur Apply (Appliquer).

• Restaurer la conguration d’usine du routeur. Pour ce faire, dans l’interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer). Le non d’utilisateur / mot de passe par défaut est “admin”. Restauration des paramètres par défaut du routeur

• Allez dans Administration > onglet Restore/Save/Upload Setting et cliquez sur Restore (Restaurer). Les éléments suivants sont les paramètres par défaut du routeur : Nom d’utilisateur : admin Mot de passe : admin Serveur DHCP : Activé Adresse IP : 192.168.1.1 Nom de Domaine : aucun Masque de sous-réseau : 255.255.255.0108 Serveur DNS 1 : 192.168.1.1 Serveur DNS 2 : aucun SSID (2.4GHz) : ASUS SSID (5GHz) : ASUS_5G Échec de la mise à jour du microprogramme. Placez le routeur en mode de secours et exécutez l’utilitaire Firmware Restoration. Consultez la section 5.2 Firmware Restoration pour en savoir plus sur l’utilisation de cet utilitaire.109 Impossible d’accéder à l’interface de gestion du routeur A. Désactivez le serveur proxy (si applicable). Sous Windows

1. Cliquez sur Démarrer >

Internet Explorer pour lancer le navigateur.

2. Cliquez sur Outils > Options

Internet > onglet Connexions > Paramètres réseau. Avant de congurer votre routeur sans l, suivez les instructions suivantes pour votre ordinateur hôte et les autres clients du réseau.

3. À partir de l’écran

Paramètres du réseau local, décochez l’option Utiliser un serveur proxy pour votre réseau local.

4. Cliquez sur OK une fois

terminé.110 Sous MAC OSX

1. Dans la barre des

menus, cliquez sur Safari > Préférences > Avancée > Modier les réglages...

2. Dans la liste des

protocoles, décochez les options Proxy FTP et Proxy web sécurisé (HTTPS).

3. Cliquez sur OK une fois terminé.

REMARQUE : consultez le chier d’Aide de votre explorateur Internet pour plus de détails sur la désactivation du serveur proxy. B. Congurez les paramètres TCP/IP pour l’obtention automatique d’une adresse IP. Sous Windows® 7

1. Cliquez sur Démarrer >

Panneau de conguration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau.

2. Sélectionnez Protocole

Internet version 4 (TCP/ IPv4), puis cliquez sur Propriétés.111

3. Pour obtenir une adresse

IP iPv4, cochez l’option Obtenir une adresse IP automatiquement. Pour obtenir une adresse IP iPv6, cochez l’option Obtenir une adresse IPv6 automatiquement.

4. Cliquez sur OK une fois

terminé. Sous MAC OSX

1. Cliquez sur la Pomme

localisée en haut à gauche de votre écran.

2. Cliquez sur Préférences

Système > Réseau > Congurer...

3. Dans l’onglet TCP/IP,

sélectionnez Via DHCP dans le menu déroulant Congurer IPv4.

4. Cllick Appliquer maintenant une fois terminé.

REMARQUE : consultez l’Aide de votre système d’exploitation pour plus de détails sur la conguration des paramètres TCP/IP de votre ordinateur.112 C. Désactivez la numérotation de votre connexion à distance (si applicable). Sous Windows

1. Cliquez sur Démarrer >

Internet Explorer pour lancer le navigateur.

2. Cliquez sur Outils > Options

Internet > onglet Connexions.

3. Cochez l’option Ne jamais

établir de connexion.

4. Cliquez sur OK une fois terminé.

REMARQUE : consultez le chier d’Aide de votre explorateur Internet pour plus de détails sur la désactivation d’une connexion à distance.113 Appendice Notices Services de reprise et de recyclage d’ASUS Les programmes de recyclage et de reprise d’ASUS découlent de nos exigences en terme de standards élevés de respect de l’environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigeur dans votre pays. REACH En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/ REACH.htm. Rapport de la Commission Fédérale des Communications Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L’opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d’interférence nuisible, et

• Ce dispositif se doit d’accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables. Cet équipement a été testé et s’est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l’alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l’énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n’est pas exclu114 Interdiction de colocalisation Cet appareil et ses antennes ne doivent pas être colocalisés ou opérés en conjonction avec d’autres antennes ou émetteurs.

AVERTISSEMENT : les changements ou les modications apportés

à cette unité n’étant pas expressément approuvés par la partie responsable de la conformité (FCC) pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement. IMPORTANT ! Les dispositifs fonctionnant dans la bande 5.15-5.25GHz sont réservés uniquement pour une utilisation à l’intérieur an de réduire les risques de brouillage préjudiciable aux système de satellites mobiles utilisant les même canaux qu’une interférence se produise lors d’une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l’arrêt puis le réamorçage de celui-ci, l’utilisateur est encouragé à essayer de corriger l’interférence en s’aidant d’une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l’antenne de réception.

• Augmentez l’espace de séparation entre l’équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit diérent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide.115 Interdiction de co-localisation Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec d’autres antennes ou émetteurs. Informations de sécurité An de se conformer aux directives de la FCC en matière d’exposition aux fréquences radio, cet appareil doit être installé et fonctionner en respectant une distance minimale de 25 cm entre le radiateur et votre corps. Veuillez utiliser uniquement l’antenne fournie. Déclaration de conformité (Directive R&TTE 1999/5/CE) Conditions essentielles – Article 3 Conditions de protection pour la salubrité et la sûreté – Article 3.1a Tests de la sécurité électrique en conformité avec EN 60950-1 et considérés pertinents et susants. Conditions de protection pour la compatibilité électromagnétique – Article 3.1b Tests de la compatibilité électromagnétique en conformité avec EN 301 489-1 et EN 301 489-17 et considérés pertinents et susants. Utilisation ecace du spectre des radiofréquences – Article 3.2 Tests radio en accord avec EN 300 328- 2 et considérés pertinents et susants. Marque d’avertissement CE Ceci est un produit de classe B ; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l’utilisateur pourra être amené à prendre les mesure adéquates.116 Canada, avis d'Industrie Canada (IC) Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003 et RSS-210. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence et (2) cet appareil doit accepter toute interférence, notamment les interférences qui peuvent aecter son fonctionnement. Cet équipement est conforme aux limites d’exposition aux rayonnements IC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 25 cm de distance entre la source de rayonnement et votre corps. Informations concernant l'exposition aux fréquences radio (RF) La puissance de sortie émise par l’appareil sans l est inférieure à la limite d’exposition aux fréquences radio d’Industrie Canada (IC). Utilisez l’appareil de sans l de façon à minimiser les contacts humains lors du fonctionnement normal. Ce périphérique a été évalué et démontré conforme aux limites SAR (Specic Absorption Rate – Taux d’absorption spécique) d’IC lorsqu’il est installé dans des produits hôtes particuliers qui fonctionnent dans des conditions d’exposition à des appareils portables. Ce périphérique est homologué pour l’utilisation au Canada. Pour consulter l’entrée correspondant à l’appareil dans la liste d’équipement radio (REL - Radio Equipment List) d’Industrie Canada rendez-vous sur: http://www.ic.gc.ca/app/sitt/reltel/srch/ nwRdSrch.do?lang=eng Pour des informations supplémentaires concernant l’exposition aux RF au Canada rendez-vous sur : http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html117 NCC 警語 經型式認證合格之低功率射頻電機，非經許可，公司、商號或 使用者均不得擅自變更頻率、加大功率或變更原設計之特性及
