Caractéristiques Techniques	Routeur 4G LTE, Wi-Fi 6 (802.11ax), débits jusqu'à 3000 Mbps
Ports	4 ports Ethernet Gigabit, 1 port USB 3.0
Utilisation	Idéal pour les foyers et les petites entreprises, streaming HD, jeux en ligne
Maintenance	Mise à jour du firmware via l'interface web, réinitialisation en cas de problème
Sécurité	WPA3, pare-feu intégré, filtrage d'adresse MAC
Informations Générales	Compatible avec les réseaux 4G, gestion via application mobile, design compact

FOIRE AUX QUESTIONS - 4GAX56 ASUS

Comment redémarrer le routeur ASUS 4GAX56 ?

Pour redémarrer le routeur, débranchez-le de l'alimentation, attendez 10 secondes, puis rebranchez-le.

Comment réinitialiser le routeur ASUS 4GAX56 aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation situé à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment accéder à l'interface de configuration du routeur ?

Connectez-vous à votre réseau Wi-Fi, ouvrez un navigateur et saisissez l'adresse IP du routeur, généralement 192.168.1.1.

Comment changer le mot de passe du Wi-Fi sur le routeur ASUS 4GAX56 ?

Connectez-vous à l'interface de configuration, allez dans l'onglet 'Sans fil', puis modifiez le mot de passe dans le champ correspondant.

Que faire si le routeur ne se connecte pas à Internet ?

Vérifiez que la carte SIM est correctement insérée, que le forfait est actif et redémarrez le routeur.

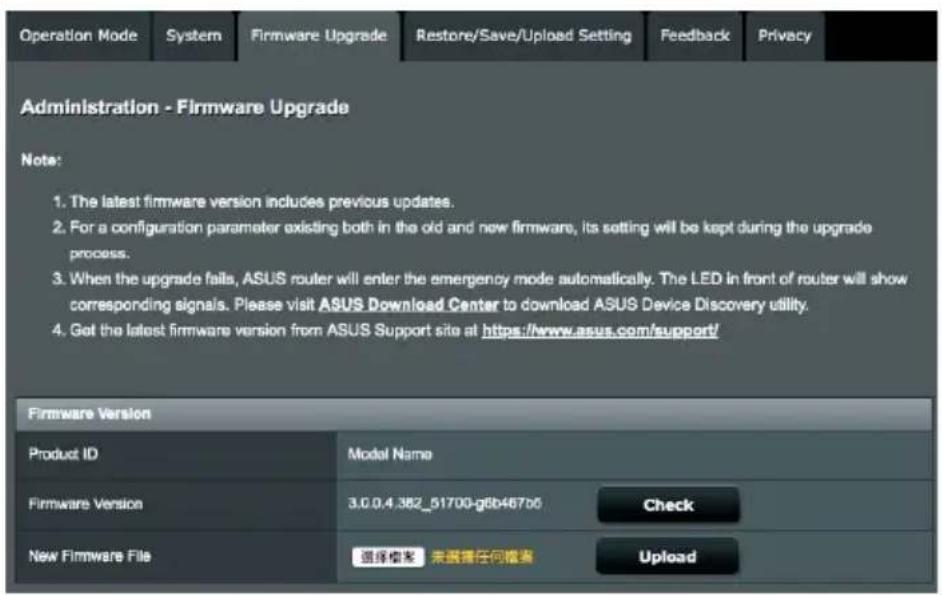

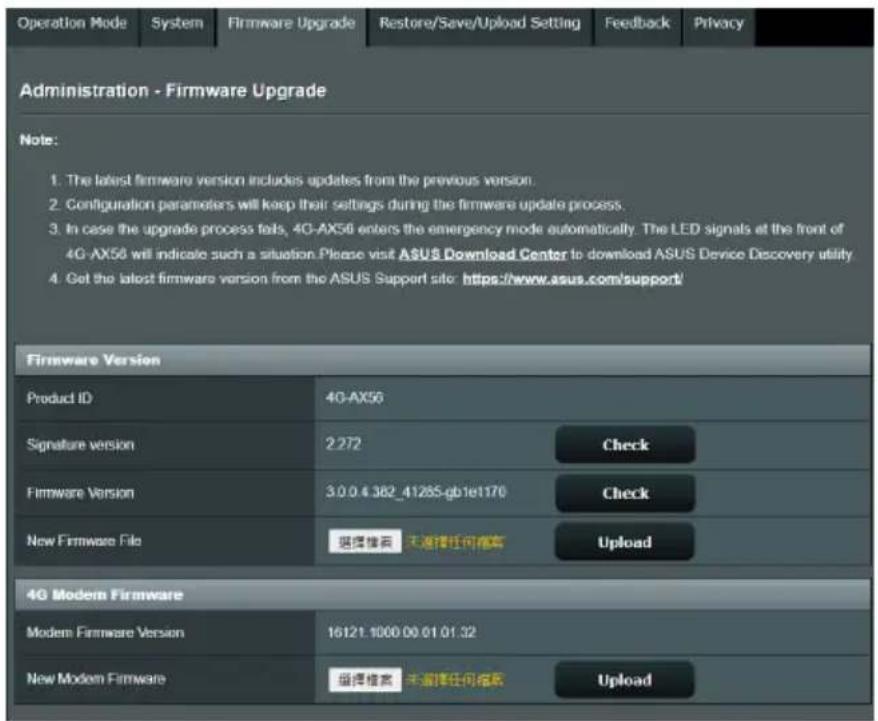

Comment mettre à jour le firmware du routeur ASUS 4GAX56 ?

Accédez à l'interface de configuration, allez dans l'onglet 'Administration', puis sélectionnez 'Mise à jour du firmware' pour télécharger et installer la dernière version.

Comment résoudre les problèmes de connexion Wi-Fi ?

Assurez-vous que le routeur est correctement positionné, éloigné des interférences, et vérifiez les paramètres de sécurité du réseau.

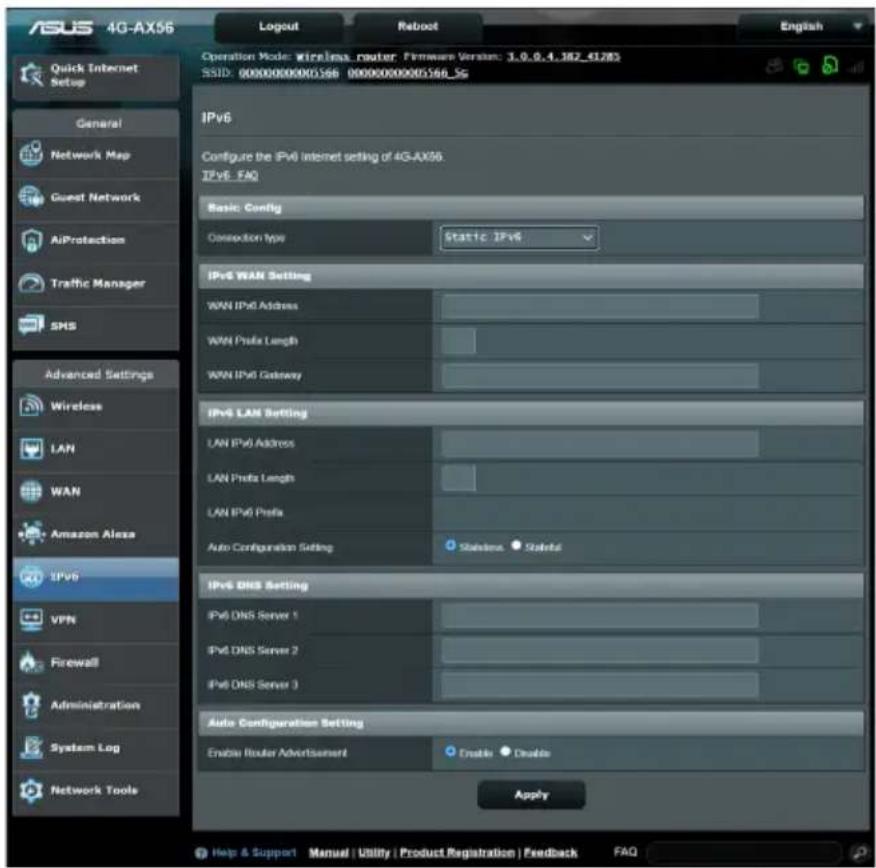

Le routeur ASUS 4GAX56 prend-il en charge IPv6 ?

Oui, le routeur ASUS 4GAX56 prend en charge IPv6. Vous pouvez l'activer dans les paramètres de l'interface de configuration.

Comment activer le contrôle parental sur le routeur ?

Connectez-vous à l'interface de configuration, allez dans l'onglet 'Contrôle parental', et configurez les paramètres selon vos besoins.

Que faire si les voyants LED du routeur clignotent en rouge ?

Un voyant rouge indique un problème de connexion. Vérifiez votre connexion Internet et redémarrez le routeur.

MODE D'EMPLOI 4GAX56 ASUS

Manuel de l'utilisateur 4G-AX564G-AX56 Routeur 4G LTE à double bande2 Copyright © 2022 ASUSTeK Computer Inc. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK Computer Inc ("ASUS"). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction. F19878 Première Édition Mars 20223 Table des matières 1 Présentation de votre routeur Wi-Fi

1.5 Insérer une carte nano SIM dans le routeur 4G-AX56 ........10

3 Configurer les paramètres généraux

3.1 Utiliser la carte du réseau ..............................................................19

3.1.1 Configurer les paramètres de sécurité Wi-Fi ................... 20

3.1.2 État du système ..........................................................................21

3.1.3 Gérer les clients du réseau .....................................................22

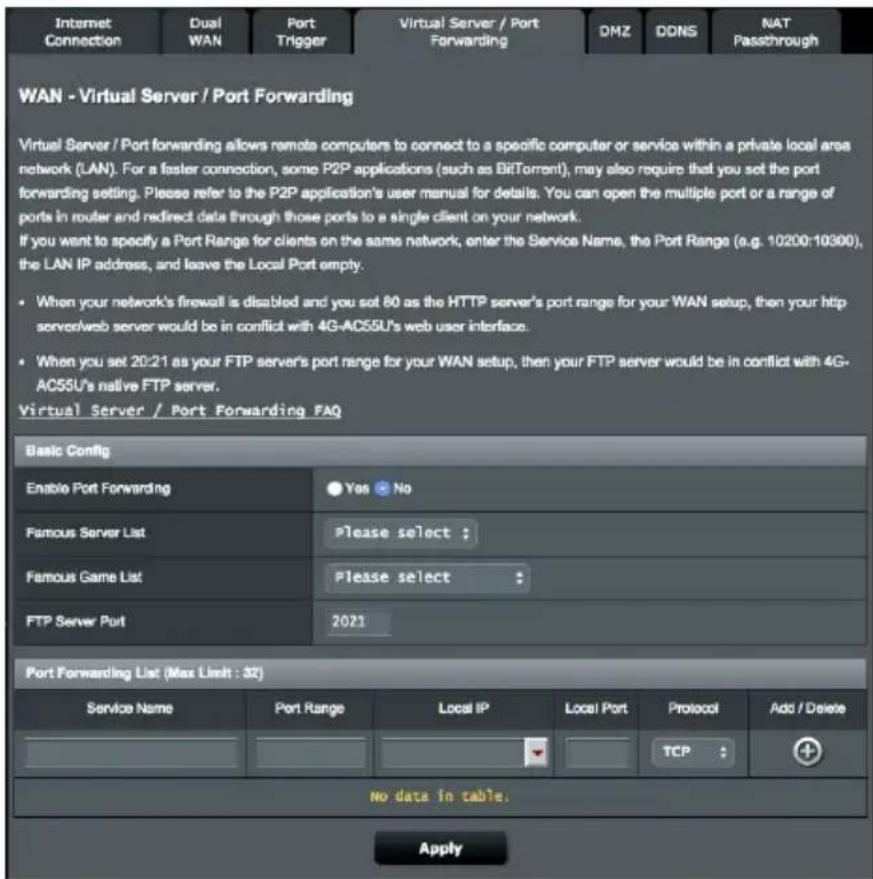

4.3.5 Serveur virtuel et redirection de port ...............................65

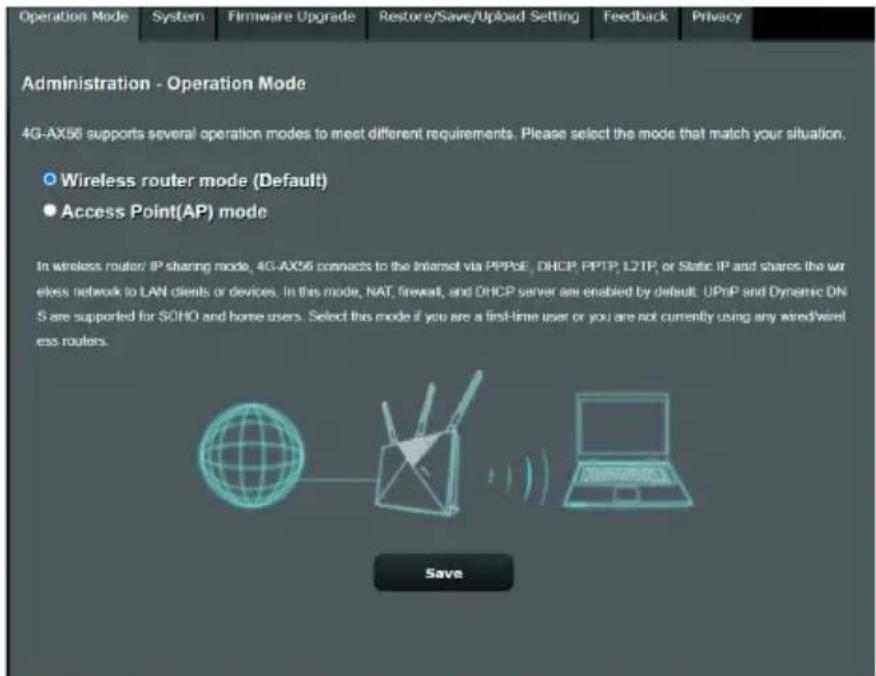

4.7.1 Mode de fonctionnement......................................................76

4.9 Liste des fonctions prises en charge ..........................................82

Annexes Service et assistance ...................................................................................1066 1 Présentation de votre routeur 1 Présentation de votre routeur Wi-FiWi-Fi

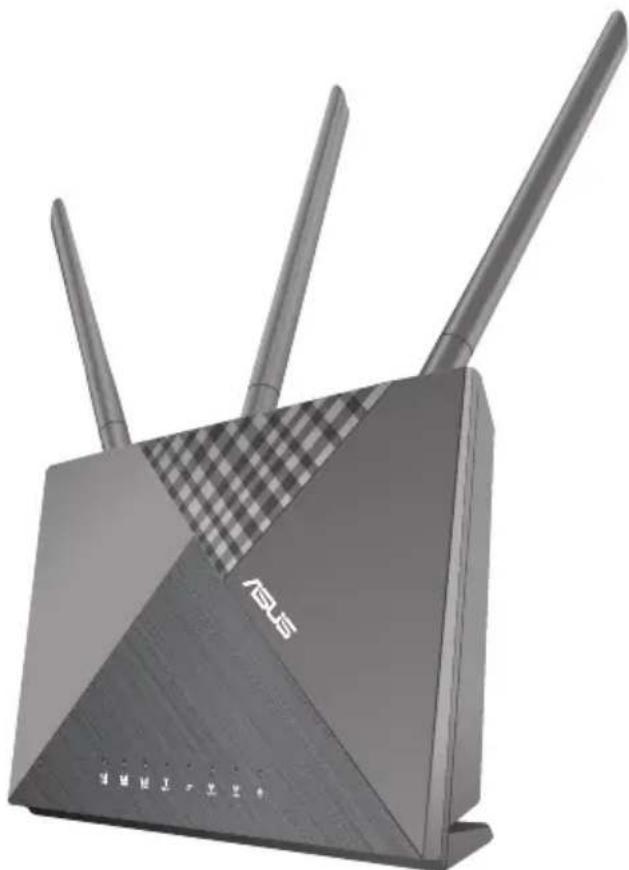

Merci d'avoir acheté un routeur Wi-Fi ASUS 4G-AX56 Puissant et élégant, le routeur 4G-AX56 est compatible avec les réseaux Wi-Fi à double bande 2,4 GHz et 5 GHz, offrant un streaming HD Wi-Fi et simultané inégalable. Il intègre également les serveurs SMB, UPnP AV et FTP pour un partage de fichiers 24h/24, 7j/7 et possède la capacité de prendre en charge 300 000 sessions. Enfin la technologie ASUS Green Network permet de faire jusqu'à 70 % d'économie d'énergie.

1.2 Contenu de la boîte

• Contactez votre revendeur ou votre service après-vente ASUS si l'un des éléments est manquant ou endommagé. Consultez la liste des centres d'appel ASUS en fin de manuel.

• Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie. Routeur Wi-Fi 4G-AX56 Adaptateur secteur Câble réseau (RJ-45) Guide de démarrage rapide 2 x Antennes 3G/4G 1 x Antenne WiFi7

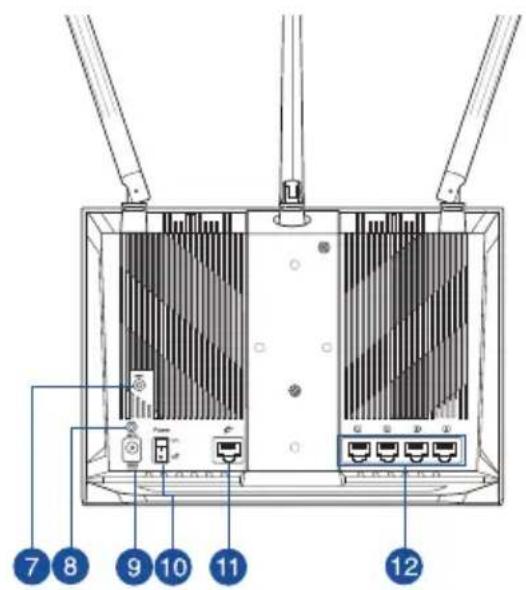

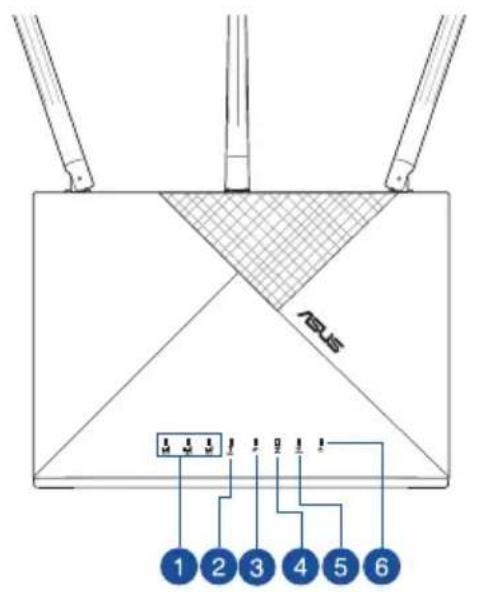

1.3 Votre routeur Wi-Fi

Voyants d'indication de la puissance du signal 3G/4G 1 voyant allumé : Signal faible 2 voyants allumés : Signal normal 3 voyants allumés : Signal puissant Voyant LED du haut débit mobile Blanc : Connexion 4G établie. Bleu : Connexion 3G établie. Rouge : Aucune connexion au réseau mobile haut débit. Éteint : Aucune carte nano SIM détectée. Voyant réseau étendu (WAN) (Internet) Éteint : Aucune activité de données ou aucune connexion physique. Allumé : Connexion établie à un réseau étendu (WAN). Voyant Wi-Fi 5 GHz Éteint : Aucun signal 5 GHz. Allumé : Routeur prêt à établir une connexion Wi-Fi 5 GHz. Clignotant : Transmission ou réception de données Wi-Fi. Voyant Wi-Fi 2,4 GHz Éteint : Aucun signal 2,4 GHz. Allumé : Routeur prêt à établir une connexion Wi-Fi 2,4 GHz. Clignotant : Transmission ou réception de données Wi-Fi. Voyant d'alimentation Éteint : Aucune alimentation. Allumé : Le routeur est prêt. Clignote lentement : Mode de secours Clignote rapidement : WPS est en cours de traitement.8 Bouton de réinitialisation Ce bouton permet de restaurer les paramètres par défaut du routeur. Bouton WPS Maintenez ce bouton enfoncé pour lancer l'assistant WPS. Prise d'alimentation (CC) Insérez l'adaptateur secteur dans ce port puis reliez votre routeur à une source d'alimentation. Fente pour carte nano SIM Installez une carte nano SIM dans ce slot pour établir une connexion internet à un réseau mobile haut débit. Interrupteur d'alimentation Cet interrupteur permet d'allumer ou d'éteindre le routeur. Port réseau étendu (WAN) (Internet) Connectez un câble réseau sur ce port pour établir une connexion à un réseau étendu (WAN). Ports réseau local (LAN) 1 à 4 Connectez des câbles réseau sur ces ports pour établir une connexion à un réseau local (LAN). REMARQUES :

• Utilisez uniquement l'adaptateur secteur fourni avec votre appareil. L'utilisation d'autres adaptateurs peut endommager l'appareil.

• Assurez-vous d'avoir bien inséré la carte nano SIM dans son slot avant d'allumer le routeur. Conditions environnementales : Adaptateur secteur CC Sortie CC : 12V (2A) Température de fonctionnement 0-40°C Température de stockage -40~70°C Humidité de fonctionnement 10 ~ 95% Humidité de stockage 5 ~ 95%9

1.4 Placer le routeur

Pour optimiser la transmission du signal Wi-Fi entre votre routeur et les périphériques réseau y étant connectés, veuillez vous assurer des points suivants :

• Placez le routeur Wi-Fi dans un emplacement central pour obtenir une couverture Wi-Fi optimale.

• Maintenez le routeur Wi-Fi à portée de vue d'une fenêtre ou dans un emplacement dégagé, à l'écart d'obstacles massifs ou en métal, ainsi que de l'exposition directe à la lumière du soleil.

• Maintenez le routeur Wi-Fi à l'écart des appareils qui émettent des radiofréquences dans le spectre radio 2,4 GHz. Le appareils utilisant le Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs puissants, les lumières fluorescentes, les fours à micro-ondes, les réfrigérateurs et autres équipements industriels peuvent perturber le signal Wi- Fi 2,4 GHz.

Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site Web d'ASUS sur http://www.asus.com pour consulter la liste des mises à jour.

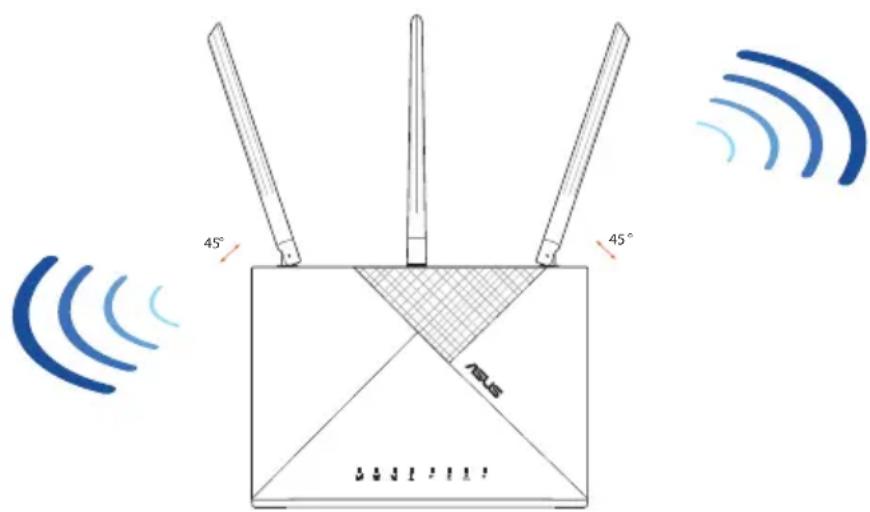

• Orientez les antennes comme sur l'illustration ci-dessous.

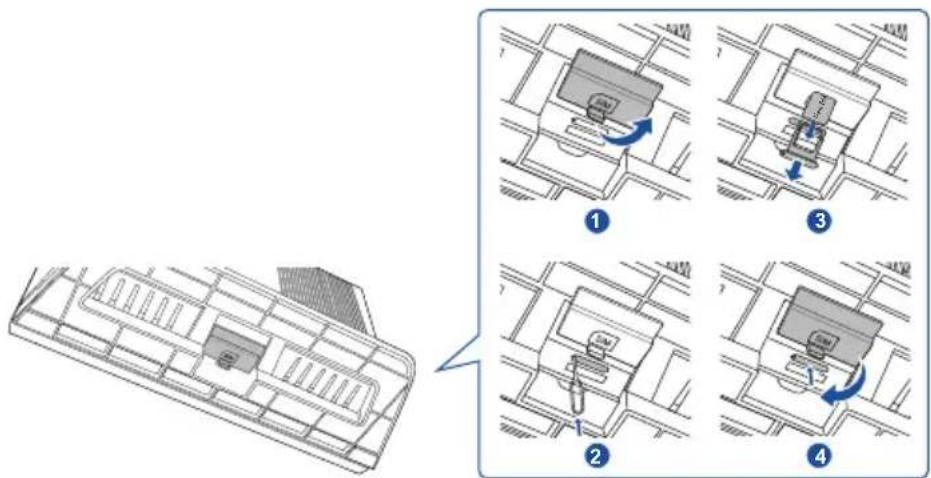

1.5 Insérer une carte nano SIM dans le

1. Soulevez le couvercle nano SIM sous le routeur pour révéler la

fente pour carte nano SIM.

2. Ouvrez le plateau nano SIM en insérant un trombone ou un

outil d'extraction de carte SIM dans l'orifice situé sur le côté du plateau.

3. Placez votre carte nano SIM sur le plateau.

4. Replacez le plateau dans la fente pour carte nano SIM et fermez

2.1 Configurer le routeur

• Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau Wi-Fi.

• L'identification de l'emplacement de l'antenne-relais la plus proche vous aidera à trouver le meilleur signal.

• Le nom d'utilisateur et le mot de passe par défaut sont admin et admin. 2 Prise en main2 Prise en main REMARQUES :

• Assurez-vous que la LED haut débit mobile soit allumée avant de configurer le réseau mobile haut débit de votre routeur. Éteignez votre routeur et vérifiez la bonne installation de votre carte nano SIM si ce n'est pas le cas.

• Votre routeur 4G-AX56 peut être configuré pour accepter une source haut débit mobile ou réseau étendu (WAN) via Ethernet. Les modes "Équilibrage de charge" et "Basculement" entre les sources réseau sont également pris en charge si les deux sources sont disponibles.

• Par défaut, le routeur 4G-AX56 détecte automatiquement le type de connexion de votre FAI. Durant le processus de configuration internet rapide, il vous sera peut-être demandé de saisir le code PIN de la carte nano SIM installée et le nom du point d'accès (APN) de l'opérateur mobile afin d'obtenir une connexion.

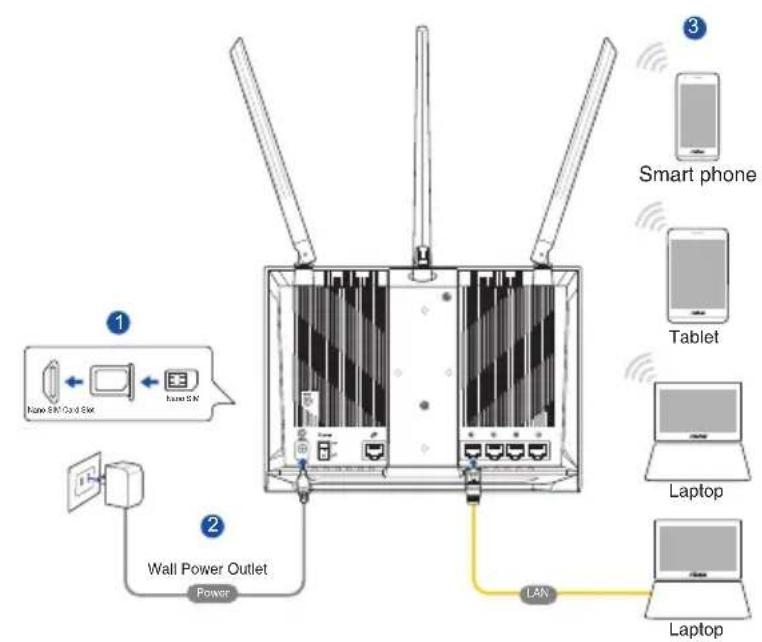

1. Insérer une carte nano SIM dans le routeur 4G-AX56.

2. Branchez l'adaptateur secteur au port d'alimentation (DCIN)

et allumez le routeur. Patientez quelques minutes afin que le routeur soit prêt à être utilisé.

3. Connectez votre routeur via une connexion filaire ou sans fil.

[Connexion filaire] Connectez un câble Ethernet entre votre ordinateur et l'un des ports Ethernet jaunes situés derrière le routeur.12 Nano SIM Card SlotNano SIM LAN

[Connexion Wi-Fi] Connectez-vous au réseau par défaut, dont le nom (SSID) est indiqué à l'arrière du routeur.

4. Lorsque le voyant LED haut débit mobile s'allume, ouvrez

la page "router.asus.com" dans votre navigateur. Vous serez automatiquement redirigé vers l'assistant de configuration internet rapide ASUS. Suivez les instructions apparaissant à l'écran pour terminer la procédure de configuration.

5. Pour une gestion plus simple de votre routeur, vous pouvez

installer l'application ASUS Router.13 Indication de la LED du 4G-AX56 VOYANT Indications Voyant LED du haut débit mobile Blanc Connecté au réseau mobile haut débit 4G Cyan Connecté au réseau mobile haut débit 3G Rouge Connecté au réseau mobile haut débit Éteint Aucune carte nano SIM détectée Voyant réseau étendu (WAN) (Internet) Blanc Le réseau haut débit câblé est connecté Rouge Le réseau haut débit câblé est déconnecté Alimentation Blanc Le routeur 4G-AX56 est sous tension Éteint Le routeur 4G-AX56 est hors tension 5 GHz Blanc Le Wi-Fi 5 GHz est activé Éteint Le Wi-Fi 5 GHz est désactivé 2,4 GHz Blanc Le Wi-Fi 2,4 GHz est activé Éteint Le Wi-Fi 2,4 GHz est désactivé14

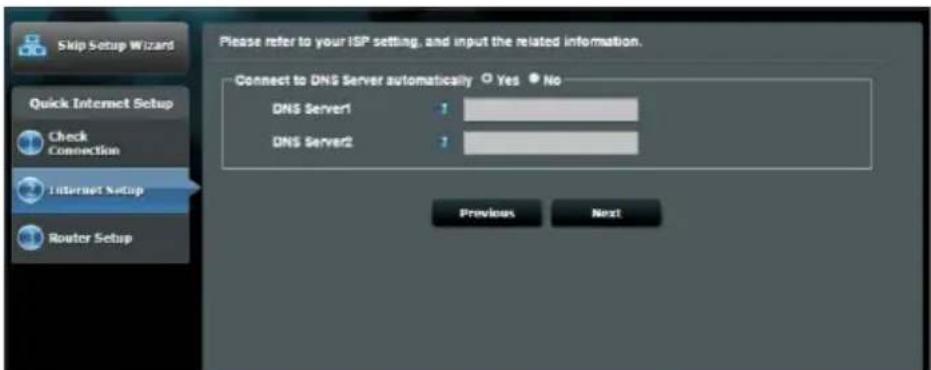

2.2 Assistant de configuration internet

Pour configurer votre routeur à l'aide de l'assistant de configuration internet :

1. Vérifiez que les voyants suivants sont allumés :

• Voyant d'alimentation • Voyant Wi-Fi 2,4 GHz

• Voyant réseau étendu (WAN) ou haut débit mobile

2. Ouvrez votre navigateur internet (ex : Internet Explorer, Google

Chrome, Safari ou Firefox). REMARQUE : Si l'assistant de configuration internet ne s'exécute pas automatiquement, entrez http://router.asus.com dans la barre d'adresse et réactualisez le navigateur.

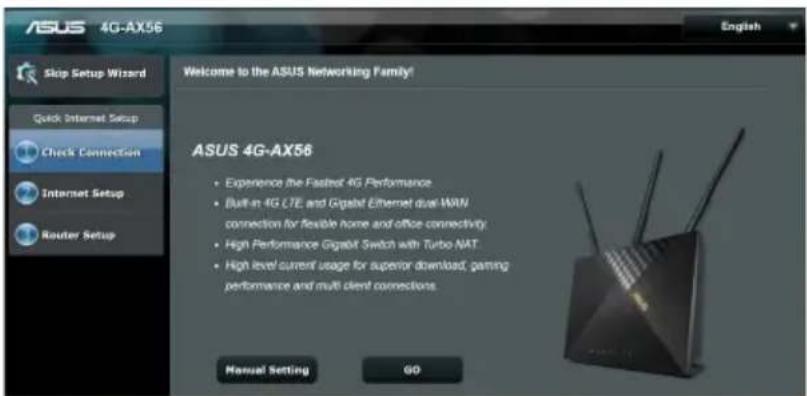

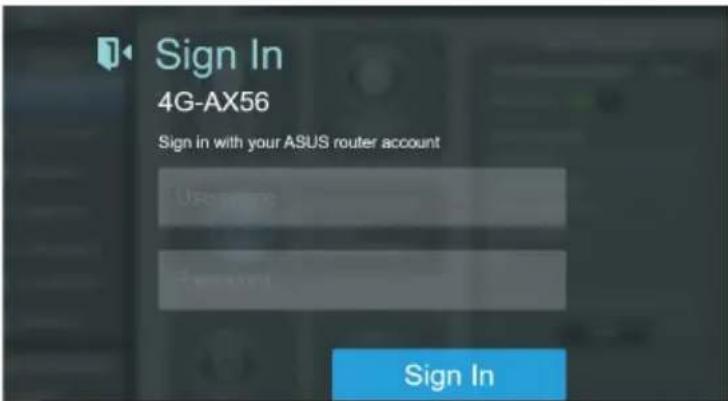

3. Connectez-vous à l'interface de gestion du routeur. L'assistant

de configuration internet s'exécute automatiquement. Par défaut, le nom d'utilisateur et le mot de passe de connexion à l'interface de gestion du routeur sont “admin”.

4. Attribuez un nom de connexion et un mot de passe au

routeur, puis cliquez sur Suivant. Ces identifiants vous seront demandés à chaque tentative de connexion à l'interface de gestion du routeur. Veuillez noter et conserver vos identifiants pour une utilisation ultérieure.15

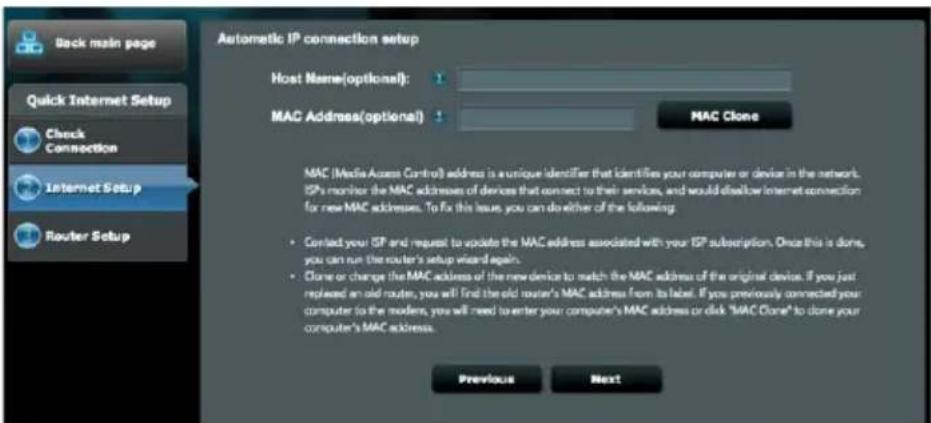

5. Si le port réseau étendu (WAN) est connecté, le routeur Wi-Fi

détecte automatiquement si votre connexion utilise une IP dynamique ou statique, le protocole PPPoE, PPTP ou L2TP. Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d'accès à Internet). Si vous utilisez une connexion à adresse IP dynamique (DHCP), l'assistant de configuration internet vous redirigera vers l'étape suivante. Connexion à adresse IP automatique (DHCP) Connexion utilisant le protocole PPPoE, PPTP ou L2TP16 Connexion à adresse IP statique

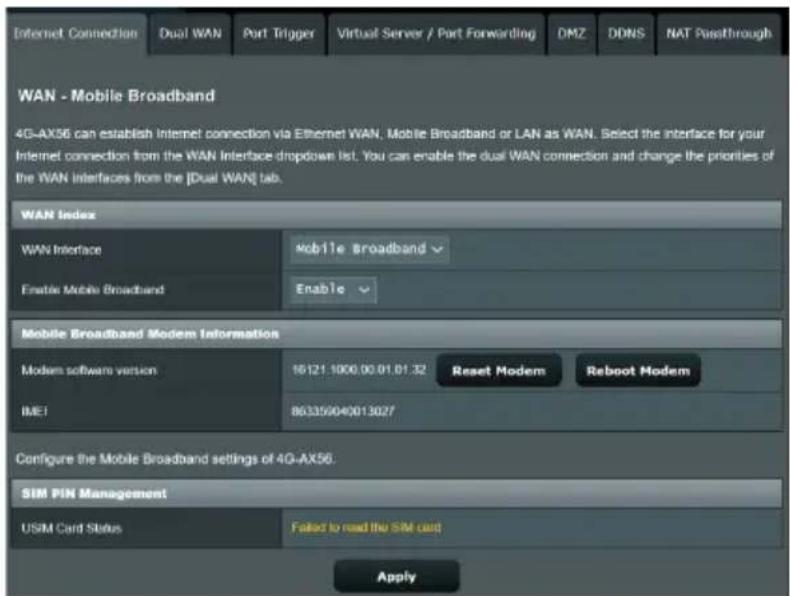

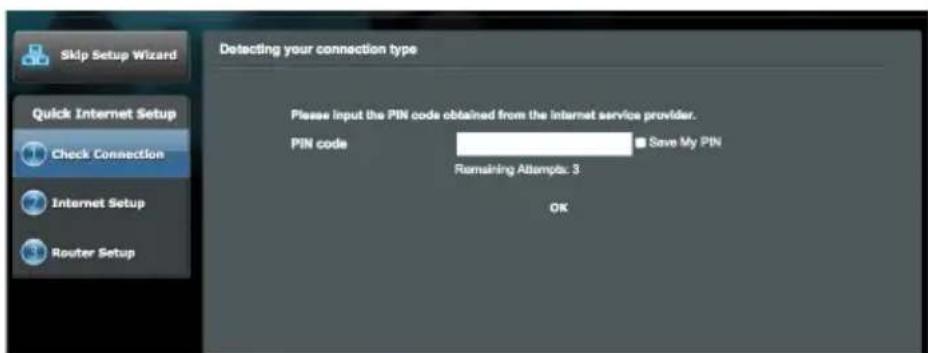

6. Si vous utilisez une connexion 3G/4G, les paramètres de

connexion sont automatiquement détectés et appliqués. Si ce n'est pas le cas, réglez ces paramètres manuellement. REMARQUE : Le code PIN peut varier en fonction du fournisseur d'accès.17

7. L'état de la connexion internet apparaît à l'écran. Cliquez sur

Next (Suivant) pour continuer. Connexion Wi-Fi cellulaire établie Connexion filaire WAN Ethernet établie

8. Passez à l'étape suivante pour configurer les paramètres de

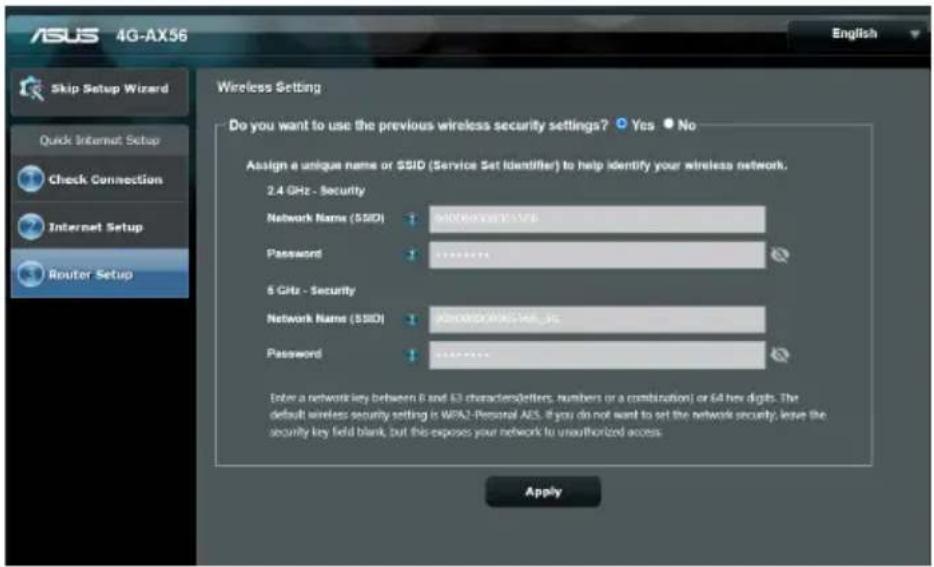

9. Attribuez un nom (SSID) au réseau ainsi qu'une clé de sécurité

pour votre connexion Wi-Fi 2,4 GHz. Cliquez sur Apply (Appliquer) une fois terminé.

10. Les paramètres de connexion internet et Wi-Fi apparaissent.

Cliquez sur Next (Suivant) pour terminer.

11. Les voyants d'indication de la puissance du signal 3G/4G

s'allument pour indiquer que la connexion a bien été établie.19 3 Configurer les paramètres 3 Configurer les paramètres générauxgénéraux

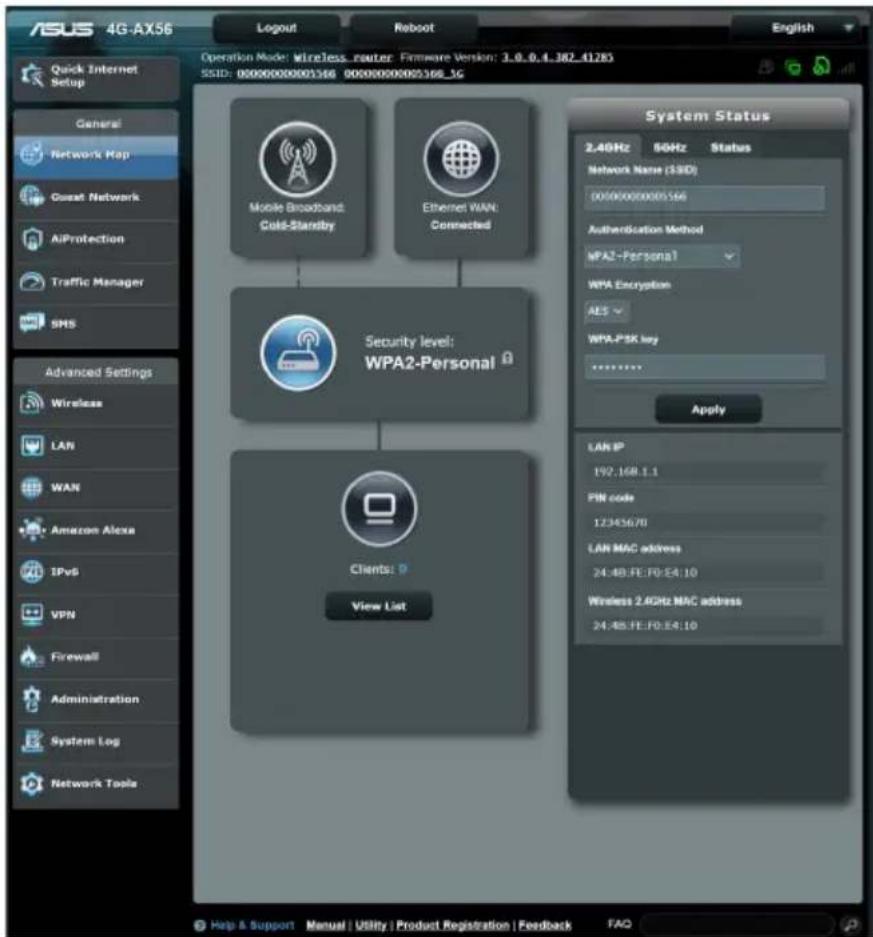

3.1 Utiliser la carte du réseau

Carte du réseau La carte du réseau vous permet d'avoir une vue d'ensemble du réseau, mais aussi de configurer certains paramètres de sécurité et de gérer les clients du réseau.20

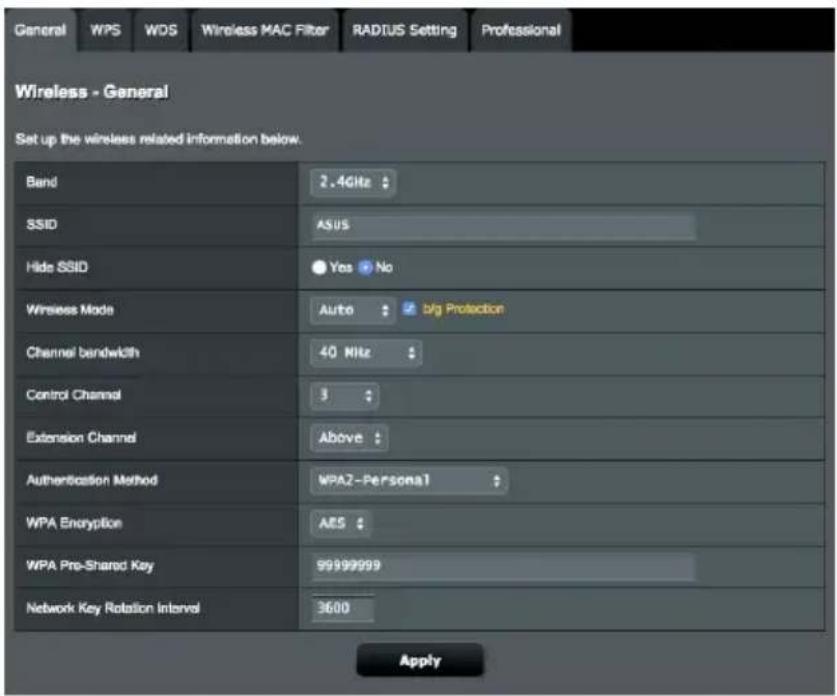

3.1.1 Configurer les paramètres de sécurité Wi-Fi

Pour protéger votre réseau Wi-Fi contre les accès non autorisés, vous devez configurer les paramètres de sécurité du routeur. Pour configurer les paramètres de sécurité Wi-Fi :

1. À partir du volet de navigation, cliquez sur General (Général) >

Network Map (Carte du réseau).

2. Dans l'écran Network Map (Carte du réseau), cliquez sur l'icône

d'état du système . La colonne System status (État du système) affiche les options de sécurité telles que le SSID, la méthode d'authentification et les paramètres de chiffrement. Paramètres de sécurité 2,4 GHz Paramètres de sécurité 5 GHz21

3. Dans le champ Network Name (SSID) (Nom du réseau (SSID)),

spécifiez un nom unique pour votre réseau Wi-Fi.

4. Dans le menu déroulant Authentication Method (Méthode

d'authentification), sélectionnez la méthode de chiffrement. Si vous sélectionnez WPA-Personal ou WPA-2 Personal comme méthode de chiffrement, entrez une clé de sécurité appropriée. IMPORTANT ! La norme IEEE 802.11n/ac n'autorise pas l'utilisation du bas débit avec les méthodes de chiffrement WEP ou WPA-TKIP. Si vous utilisez ces méthodes de chiffrement, votre débit ne pourra pas excéder les limites de vitesse établies par la norme IEEE 802.11g 54 Mb/s. 5 Cliquez sur Apply (Appliquer) une fois terminé.

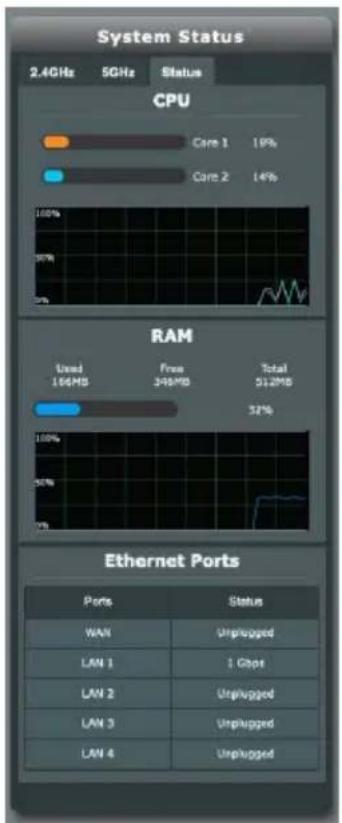

3.1.2 État du système

Pour surveiller les ressources du système :

1. À partir du volet de navigation, cliquez sur General (Général) >

Network Map (Carte du réseau).

2. Dans l'écran Network Map (Carte du réseau), cliquez sur l'icône

d'état du système . pour afficher l'état d'utilisation du processeur et de la mémoire.22

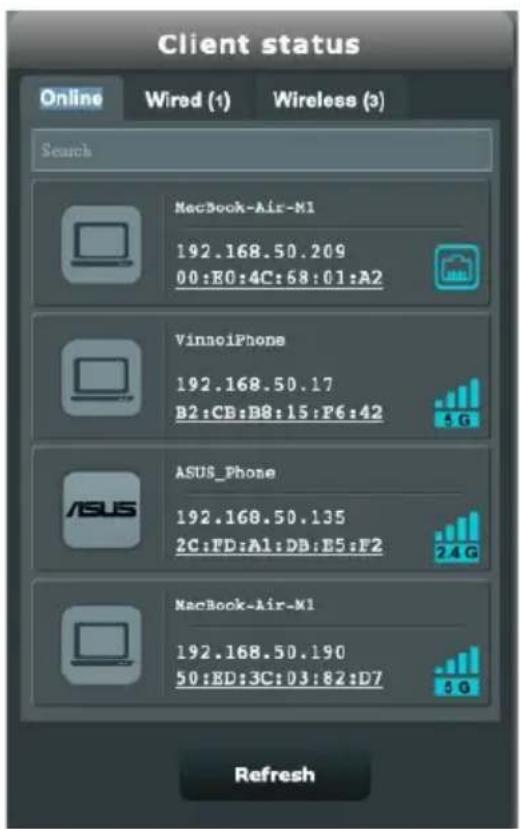

3.1.3 Gérer les clients du réseau

Pour gérer les clients de votre réseau :

1. À partir du volet de navigation, cliquez sur General (Général) >

Network Map (Carte du réseau).

2. Dans l'écran Network Map (Carte du réseau), cliquez sur l'icône

Client Status (États clients) pour afficher les informations relatives aux clients de votre réseau.23

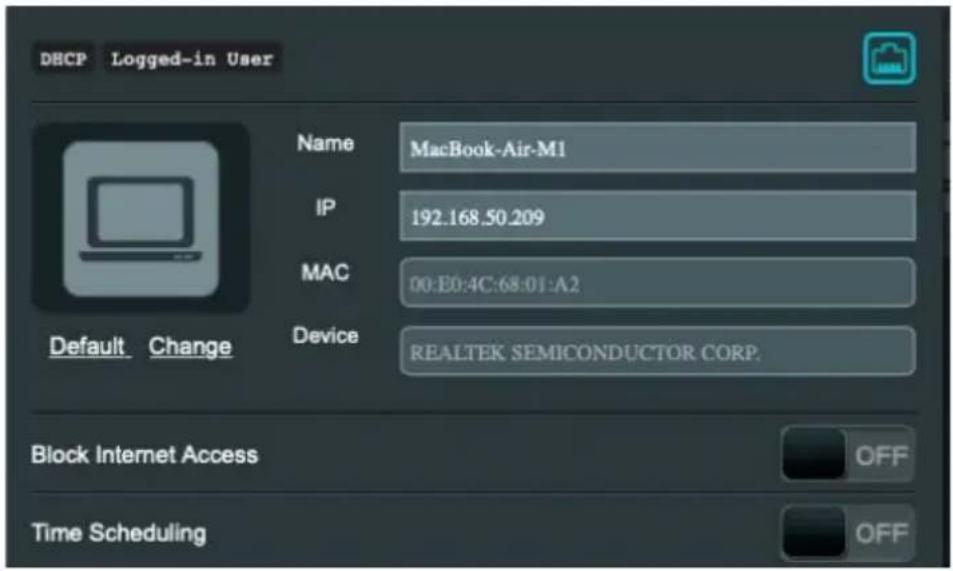

3. Dans la liste des clients, cliquez sur l'icône appareil pour

afficher le profil détaillé d'un appareil client spécifique.24

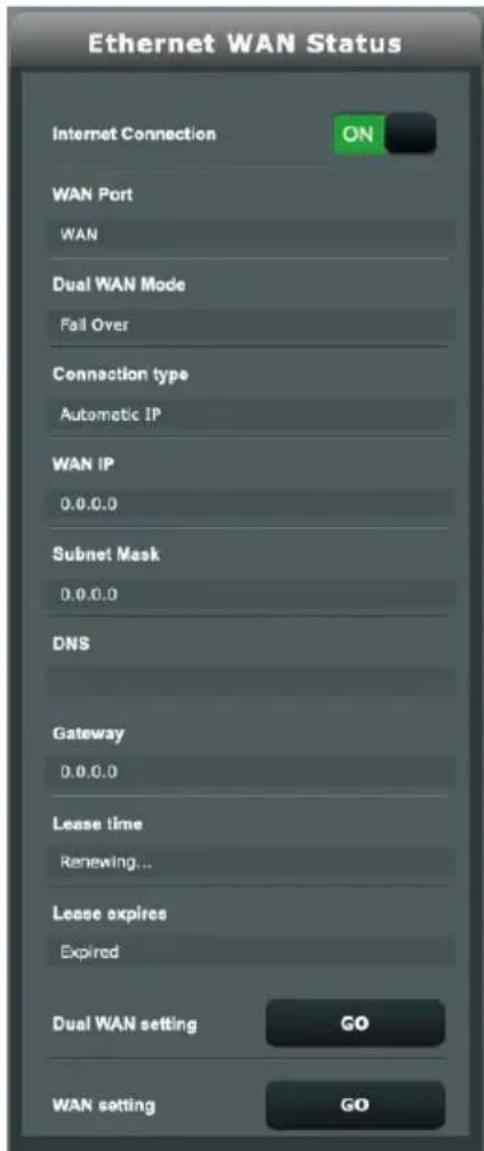

3.1.4 Surveiller l'état de la connexion internet

Pour surveiller l'état de la connexion internet :

1. À partir du volet de navigation, cliquez sur General (Général) >

Network Map (Carte du réseau).

2. Dans l'écran Network Map (Carte du réseau), cliquez sur

l'icône internet pour afficher les informations relatives à la connexion internet. Vous pouvez aussi sélectionner l'icône de haut débit mobile pour afficher les informations relatives au haut débit mobile.

3. Pour désactiver l'interface WAN (réseau étendu), cliquez sur les

boutons commutateurs de Cellular Data (Données cellulaires) et Internet Connection (Connexion internet). Réseau cellulaire à haut débit Réseau étendu (WAN) sur Ethernet25

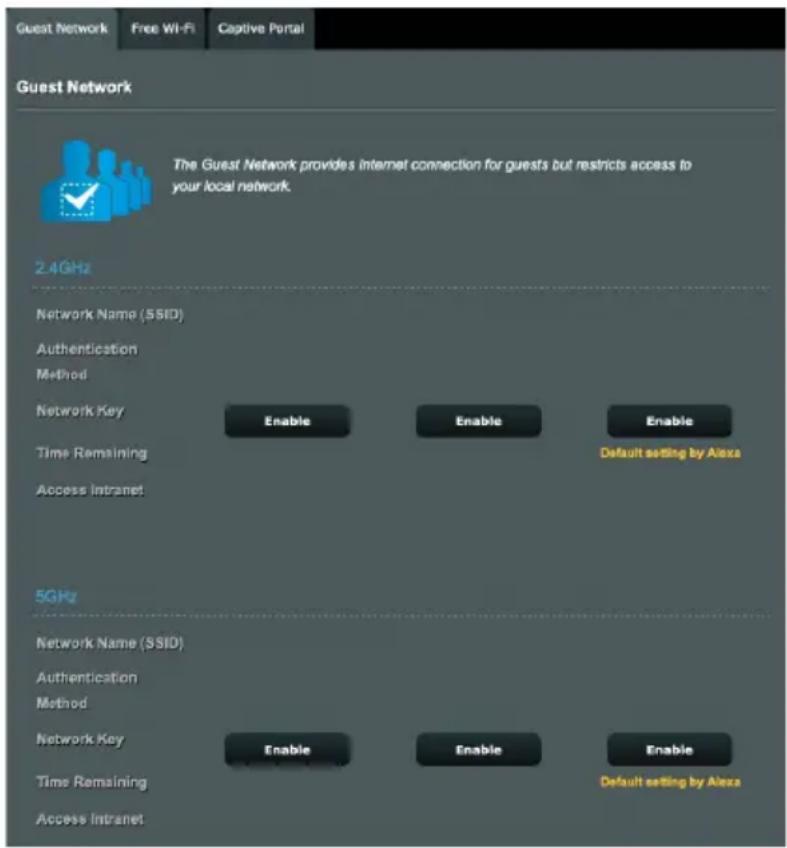

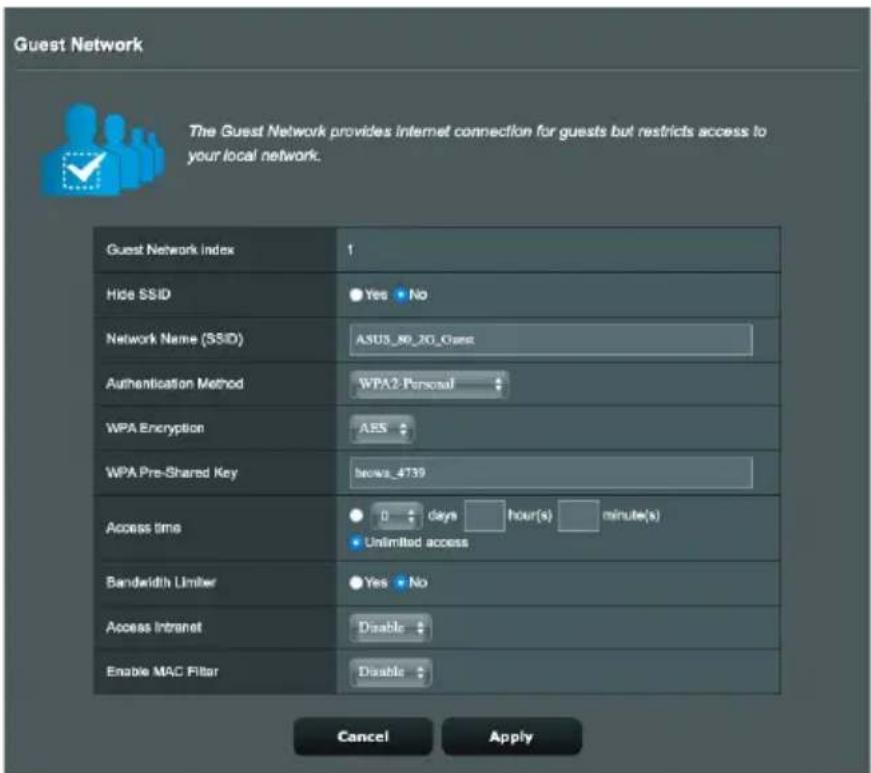

Un réseau invité permet d'offrir une connexion internet aux utilisateurs temporaires via l'accès à un SSID ou réseau séparé, et restreint l'accès au réseau local privé. Pour créer un réseau invité :

1. À partir du volet de navigation, cliquez sur General (Général) >

Guest Network (Réseau invité).

2. Sélectionnez la bande de fréquence à utiliser (2,4 GHz ou 5 GHz)

pour le réseau invité.

3. Cliquez sur Enable (Activer).

4. Configurez les paramètres invités dans la fenêtre contextuelle

5. Assignez un nom au réseau pour pouvoir identifier votre réseau

6. Sélectionnez une méthode d'authentification.

7. Si vous avez sélectionné une méthode d'authentification WPA,

sélectionnez un chiffrement WPA.

8. Définissez les valeurs du champ Access time (Temps d'accès)

ou cochez l'option Limitless (Illimité).26

11. Une fois terminé, cliquez sur Apply (Appliquer).

9. Sélectionnez l'option Disable (Désactiver) ou Enable (Activer)

du champ Access Intranet (Accès au réseau local).

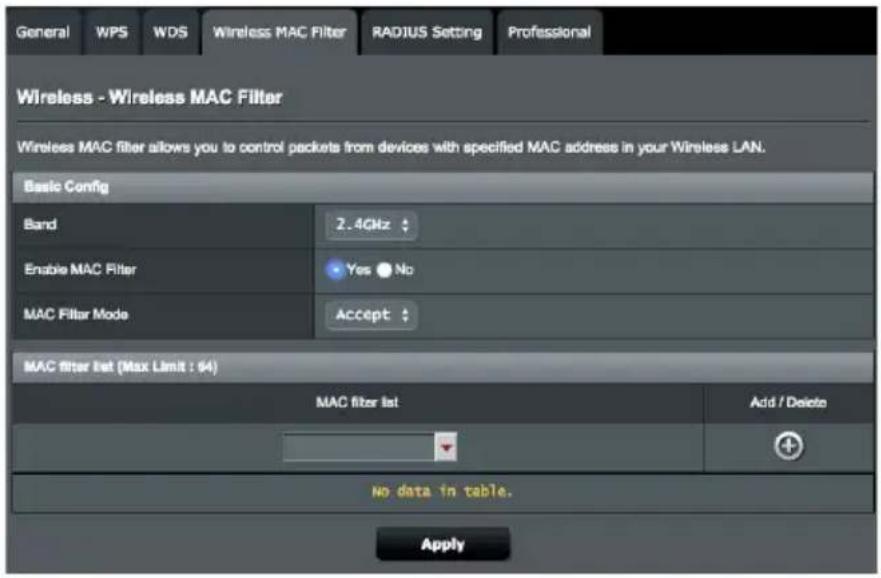

10. Sélectionnez Disable (Désactiver) ou Enable (Activer) sur

l'élément Enable MAC Filter (Activer le filtrage d'adresses MAC) pour votre réseau invité. REMARQUES :

• Visitez https://www.asus.com/fr/support/FAQ/1034977/ pour savoir Comment configurer le portail captif.

• Visitez https://www.asus.com/fr/support/FAQ/1034971/ pour savoir Comment configurer le Wi-Fi gratuit.27

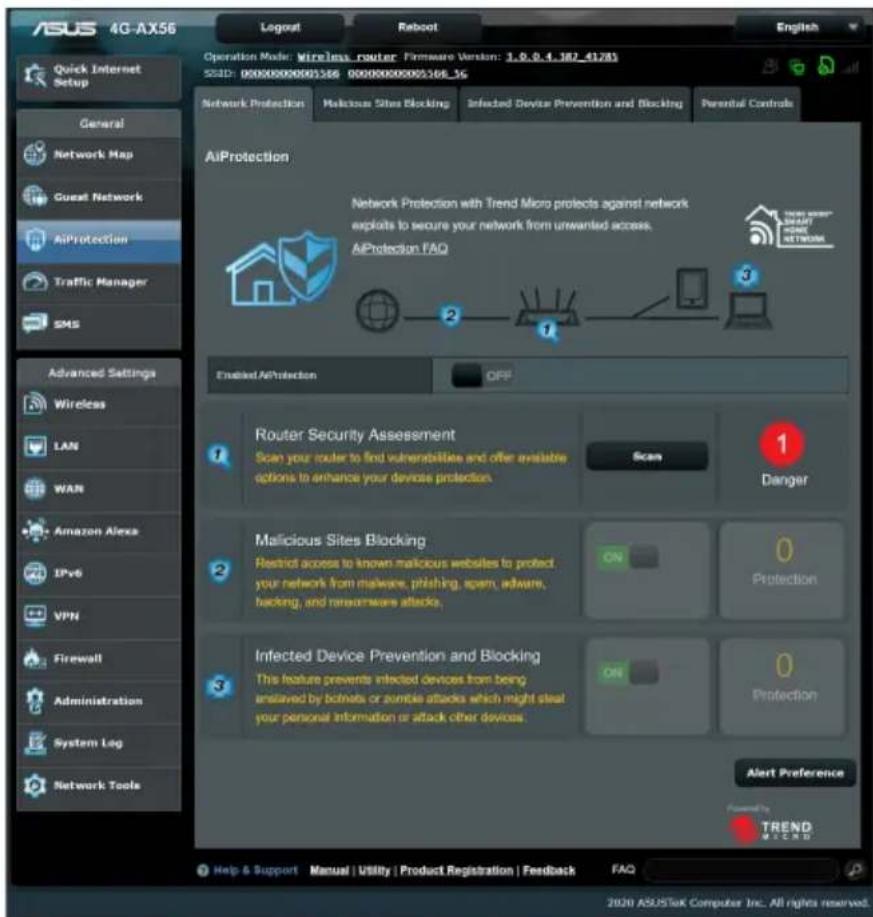

AiProtection fournit une surveillance en temps réel qui permet de détecter les logiciels malveillants, les logiciels espions et les accès non autorisés. Game IPS filtre également les sites internet et les applications indésirables et vous permet de planifier le temps d'accès à Internet d'un périphérique connecté.28

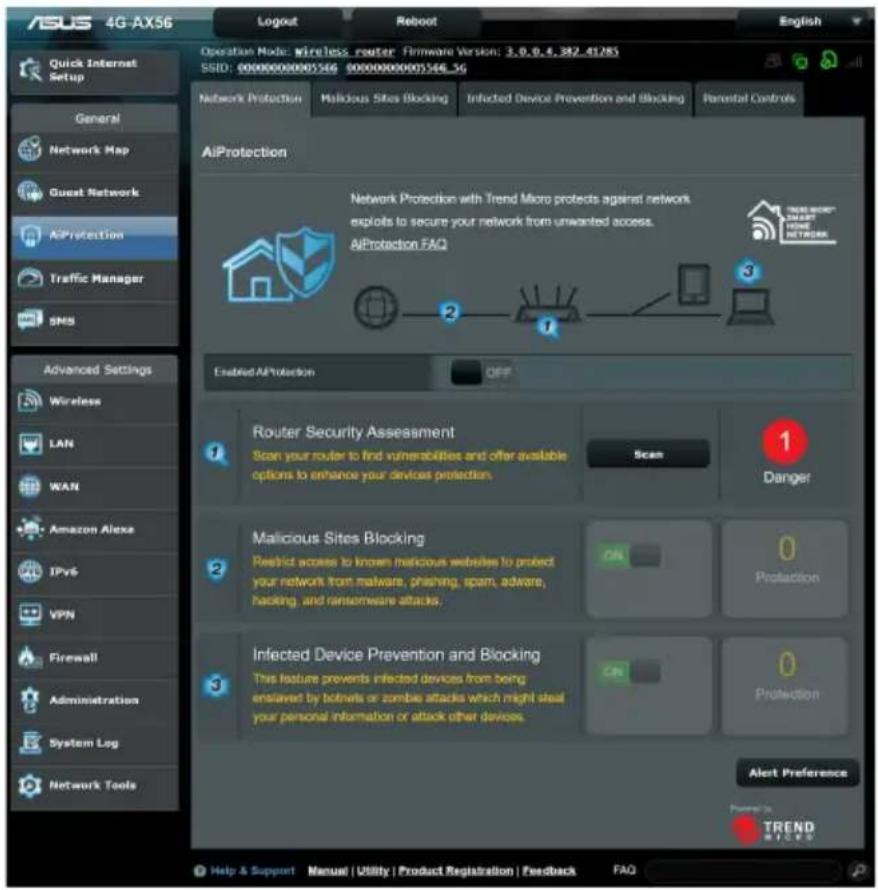

3.3.1 Protection du réseau

Protection du réseau évite les risques d'exploitation du réseau et protège le réseau contre les accès non autorisés. Configurer la protection du réseau Pour configurer la protection du réseau :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale AiProtection, cliquez sur

Network Protection (Protection du réseau).

3. À partir de l'onglet Network Protection (Protection du réseau),

cliquez sur Scan (Analyser). Une fois l'analyse terminée, l'utilitaire affiche les résultats sur la page Router Security Assessment (Évaluation de la sécurité du routeur).29 IMPORTANT ! Les éléments suivis de la marque Yes (Oui) sur la page Router Security Assessment (Évaluation de la sécurité du routeur) sont considérés comme sûrs. Les éléments suivis de la marque No (Non), Weak (Faible) ou Very Weak (Très faible) signifient qu'une faiblesse a été détectée et qu'une configuration différente est recommandée.

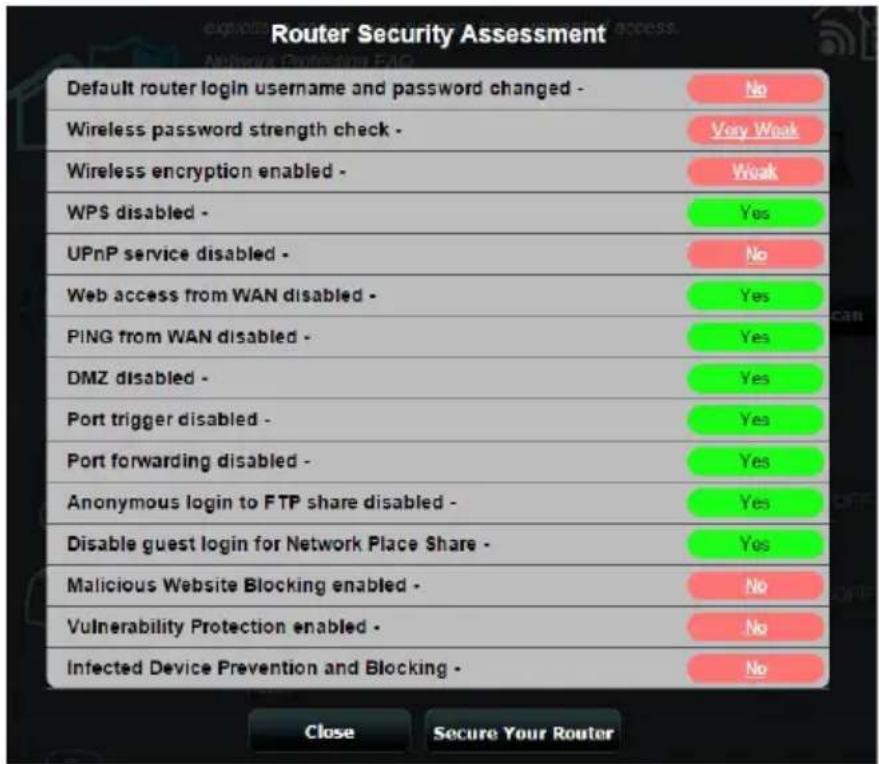

4. (Optionnel) Dans la page Router Security Assessment

(Évaluation de la sécurité du routeur), configurez manuellement les éléments suivis de la marque No (Non), Weak (Faible) ou Very Weak (Très faible). Pour ce faire : a. Cliquez sur un élément. REMARQUE : Lorsque vous cliquez sur un élément, vous serez automatiquement redirigé vers la page de configuration appropriée. b. À partir de la page des paramètres de sécurité de l'élément, modifiez les paramètres nécessaires puis cliquez sur Apply (Appliquer) une fois terminé. c. Revenez à la page Router Security Assessment (Évaluation de la sécurité du routeur), puis cliquez sur Close (Fermer) pour quitter la page.

5. Pour configurer automatiquement les paramètres de sécurité,

cliquez sur Secure Your Router (Sécuriser votre routeur).

6. Cliquez sur OK lors de l'apparition du message de confirmation.30

Blocage de sites malveillants Cette fonctionnalité restreint l'accès aux sites internet malveillants connus figurant sur une base de données dans le Cloud pour une protection toujours à jour. REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur. Pour activer le blocage des sites malveillants :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale AiProtection, cliquez sur

Network Protection (Protection du réseau).

3. À partir du panneau de blocage des sites malveillants, cliquez

sur ON (OUI). Protection et blocage des périphériques infectés Cette fonctionnalité permet d'empêcher les périphériques infectés de communiquer des informations personnelles ou un état infecté à des entités tierces. REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur. Pour activer la protection et le blocage des périphériques infectés :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale AiProtection, cliquez sur

Network Protection (Protection du réseau).

3. À partir du panneau de protection et de blocage des

périphériques infectés, cliquez sur ON (OUI).31

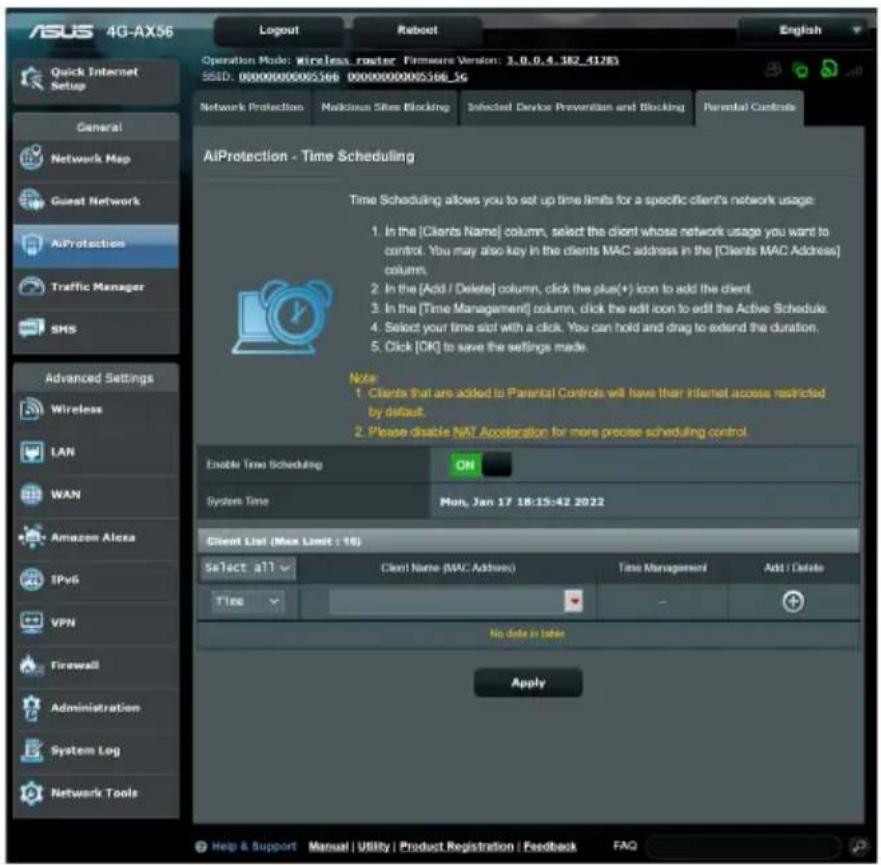

3.3.2 Configurer le contrôle parental

Le contrôle parental permet de contrôler le temps d'accès à Internet ou de limiter le temps d'accès au réseau d'un client. Pour accéder à la page principale du contrôle parental :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale de AiProtection, cliquez sur

l'onglet Parental Controls (Contrôle parental). Planification horaire La planification horaire vous permet de limiter le temps d'accès d'un client au réseau. REMARQUE : Vérifiez que la date et l'heure du système sont bien synchronisés avec le serveur NTP. Pour configurer la planification horaire :

1. À partir du volet de navigation, cliquez sur General (Général) >

AiProtection > Parental Controls (Contrôle parental).32

2. À partir du panneau Enable Time Scheduling (Activer la

planification horaire), cliquez sur ON (OUI).

3. Dans la colonne Client Name (MAC address) (Nom du client

(Adresse MAC)), sélectionnez un client ou saisissez son nom dans la liste déroulante. REMARQUE : Vous pouvez aussi saisir l'adresse MAC du client dans la colonne Client Name (MAC address) (Nom du client (Adresse MAC)). Assurez-vous que le nom du client ne possède pas de caractères spéciaux ou d'espaces car cela peut causer un dysfonctionnement du routeur.

4. Cliquez sur pour ajouter le profil du client.

5. Cliquez sur Apply (Appliquer) pour enregistrer les

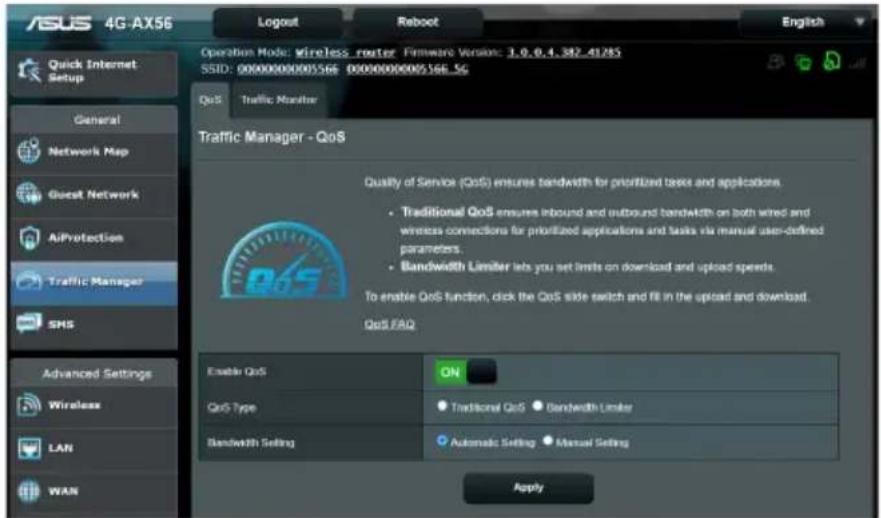

3.4 Gestionnaire de trafic

Cette fonctionnalité permet d'assurer une bande passante suffisante pour les tâches et les applications prioritaires. Pour activer la fonction QoS :

1. À partir du volet de navigation, cliquez sur General (Général) >

Traffic Manager (Gestionnaire de trafic) > onglet QoS.

2. À partir du panneau Enable QoS (Activer QoS), cliquez sur ON

3. Remplissez les champs réservés à la bande passante montante

et descendante. REMARQUE : Obtenez vos informations de bande passante auprès de votre FAI (Fournisseur d'accès à Internet). Vous pouvez aussi vous rendre sur le site http://speedtest.net pour vérifier et obtenir vos informations de bande passante.

4. Sélectionnez le type de service QoS (standard ou limiteur de

bande passante) de votre configuration. REMARQUE : La définition de chacun des types de service QoS est expliquée dans l'onglet QoS.

5. Cliquez sur Apply (Appliquer).34

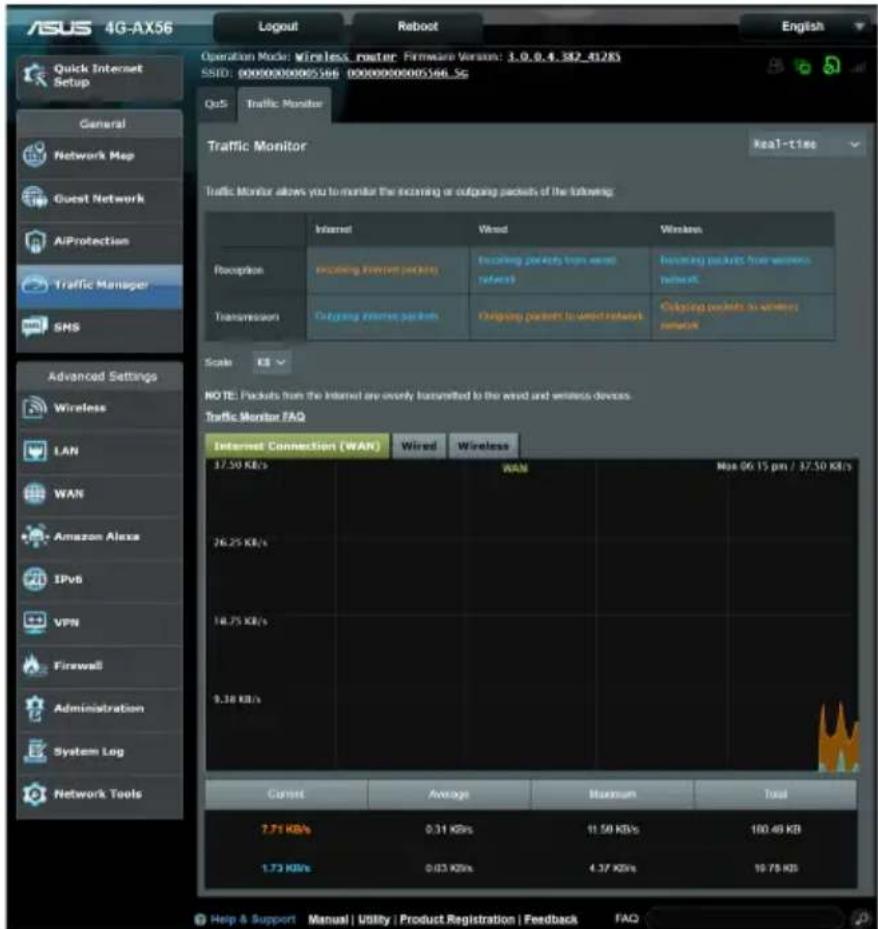

3.4.2 Surveillance du trafic

La fonctionnalité de surveillance du trafic vous permet d'évaluer l'usage de la bande passante et la vitesse des connexions internet, du réseau local ou du réseau étendu. Vous pouvez surveiller le trafic du réseau en temps réel ou de manière quotidienne. Le trafic peut aussi être affiché pour les dernières 24 heures.35

3.5 Utilisation du service SMS

Le service de messagerie SMS est un service de messagerie texte qui vous permet d'envoyer ou de recevoir des messages depuis ou sur votre routeur Wi-Fi.

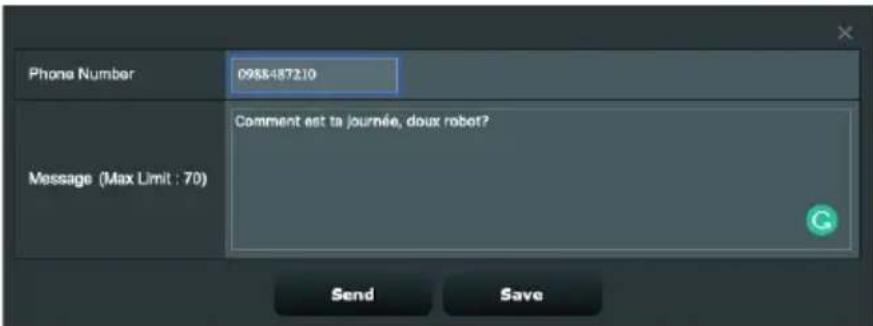

3.5.1 Envoyer un message

Cette fonction vous permet d'envoyer des messages courts à partir de votre routeur Wi-Fi. Pour envoyer un nouveau message SMS :

1. Cliquez sur le bouton New (Nouveau)

2. Saisissez le numéro de téléphone du destinataire.

3. Rédigez votre message.

4. Cliquez sur Send (Envoyer) pour envoyer le message.

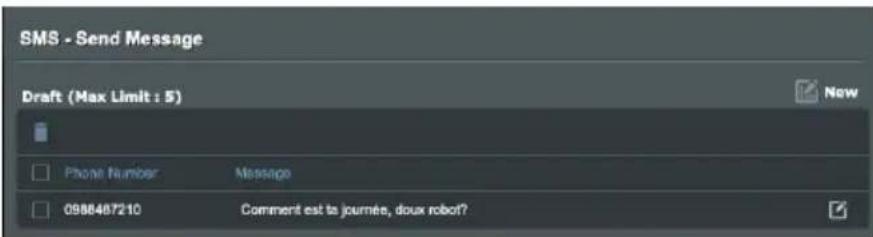

Pour enregistrer un brouillon :

1. Vous pouvez également enregistrer le brouillon de message en

cliquant sur Save (Enregistrer).

2. Vous verrez le message répertorié dans la liste Draft (Brouillon).

3. Cliquez sur l'icône de modification

pour éditer et envoyer le message, ou cochez la case de sélection et cliquez sur pour supprimer le brouillon.36

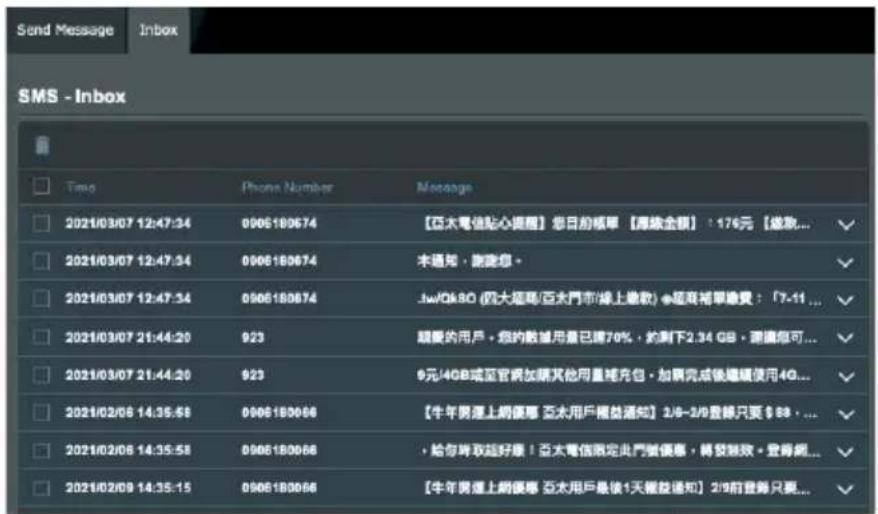

3.5.2 Boîte de réception

La boîte de réception vous permet d'afficher les messages SMS reçus enregistrés dans votre appareil. Cliquez sur pour afficher plus d'informations, ou cochez la case de sélection d'un message et cliquez sur pour le supprimer.37 4 Configurer les paramètres avancés4 Configurer les paramètres avancés

4.1.1 General (Général)

L'onglet General (Général) vous permet de configurer les paramètres Wi-Fi de base. Pour configurer les paramètres Wi-Fi de base :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (Wi-Fi) > onglet General (Général).

2. Configurez les paramètres Wi-Fi de base pour les bandes de

fréquence 2,4 GHz ou 5 GHz.

3. Dans le champ SSID, attribuez un nom unique composé d'un

maximum de 32 caractères faisant office de SSID (Service Set Identifier) et permettant d'identifier votre réseau Wi-Fi. Les appareils disposant de capacités Wi-Fi peuvent identifier et se connecter à votre réseau Wi-Fi par le biais du SSID. Les SSID de la barre d'informations sont mis à jour une fois les nouveaux SSID sauvegardés dans les paramètres.

4. Dans le champ Hide SSID (Masquer le SSID), sélectionnez

Yes (Oui) si vous ne souhaitez pas que les périphériques Wi-Fi puissent détecter votre SSID. Lorsque cette option est38 activée, vous devez saisir manuellement le SSID sur l'appareil souhaitant se connecter à votre réseau Wi-Fi.

5. Dans le champ Wireless Mode (Mode Wi-Fi), sélectionnez l'un

de ces options de mode Wi-Fi pour déterminer les types de périphériques Wi-Fi pouvant se connecter à votre routeur Wi-Fi

• Auto : Les appareils utilisant les normes 802.11ac, 802.11n, 802.11g , 802.11b et 802.11a peuvent se connecter au routeur Wi-Fi.

• Legacy (Hérité): Les appareils utilisant les normes 802.11b/g/n peuvent se connecter au routeur Wi-Fi. Toutefois le matériel prenant en charge la norme 802.11n de manière native, ne fonctionnera qu'à une vitesse maximum de 54 Mb/s.

• b/g Protection (Protection b/g): Activez cette option pour autoriser le routeur Wi-Fi à protéger les transmissions 802.11n des périphériques hérités avec la connexion 802.11g et 802.11b.

6. Dans le champ Control Channel (Canal de contrôle),

sélectionnez le canal d'opération du routeur Wi-Fi. Choisissez Auto pour autoriser le routeur à sélectionner automatiquement le canal générant le moins d'interférences.

7. Dans le champ Channel bandwidth (Bande passante),

sélectionnez l'une de ces bandes passantes pour permettre des vitesses de transmission plus élevées :

• 20/40MHz (Par défaut) : Sélectionnez cette bande passante pour automatiquement sélectionner la meilleure bande passante pour votre environnement Wi-Fi. Pour la bande des 5 GHz, la bande passante par défaut est 20/40/80MHz.

• 80MHz: Maximise le débit Wi-Fi de la bande des 5 GHz.

• 40MHz: Maximise le débit Wi-Fi de la bande des 2,4 GHz.

• 20MHz: Sélectionnez cette bande passante si vous rencontrez des problèmes avec votre connexion Wi-Fi.

8. Si l'option 20/40/80MHz, 20/40MHz, 40MHz ou 80MHz est

sélectionnée, vous pouvez définir un canal adjacent inférieur ou supérieur dans le champ Extension Channel (Canal d'extension)

9. Dans le champ Authentication Method (Méthode

d'authentification), sélectionnez l'une des méthodes d'authentification disponibles :39

WPS (Wi-Fi Protected Setup) est une norme de sécurité simplifiant la connexion d'un appareil à un réseau Wi-Fi. Vous pouvez utiliser la fonctionnalité WPS par le biais d'un code de sécurité ou du bouton WPS dédié. REMARQUE : Vérifiez que votre périphérique Wi-Fi soit compatible avec la norme WPS avant de tenter d'utiliser cette fonctionnalité.

• Open System (Système ouvert) : Cette option n'offre aucune forme de sécurité.

• WPA2-Personal / WPA Auto-Personal : Cette option offre une sécurité plus élevée. Ces méthodes de chiffrement se basent sur les protocoles TKIP et/ou AES et doivent être combinées à un mot de passe. Si vous sélectionnez cette option, vous devez saisir la clé WPA pré-partagée (clé réseau).

• WPA2 Enterprise / WPA Auto-Enterprise : Cette option offre une sécurité très élevée. Elle comprend un serveur EAP intégré ou un serveur d'authentification dorsal RADIUS externe.

11. Une fois terminé, cliquez sur Apply (Appliquer).40

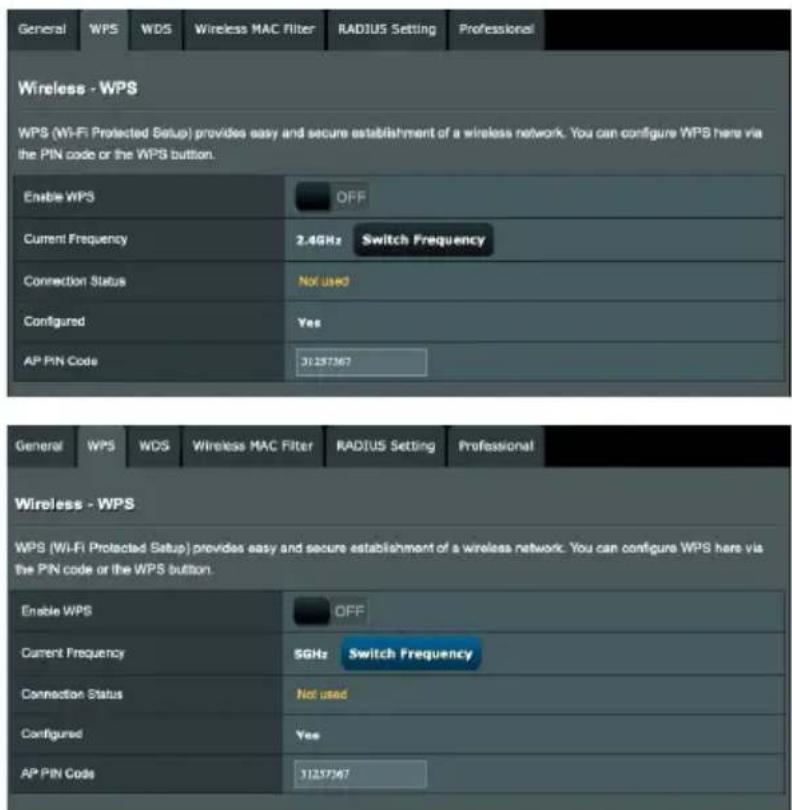

Pour activer et utiliser la fonctionnalité WPS sur votre réseau Wi-Fi :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (Wi-Fi) > onglet WPS.

2. Déplacez l'interrupteur sur ON (OUI) pour activer la

3. La norme WPS utilise les bandes de fréquence 2,4 GHz et 5 GHz

4. Vous pouvez utiliser l'une des méthodes WPS suivantes pour

l'association Wi-Fi :

• Mode PBC (Pression de bouton):

• Méthode 1 : Appuyez sur le bouton WPS situé à l'arrière du routeur, puis appuyez sur le bouton WPS de votre appareil Wi-Fi pendant environ trois (3) minutes.

• Méthode 2 : Cochez l'option <Push button> (Pression de bouton) du champ WPS Method (Méthode WPS), cliquez sur Start (Démarrer), puis appuyez sur le bouton WPS de votre appareil Wi-Fi pendant environ trois (3) minutes.

• À partir du client Wi-Fi : Appuyez sur le bouton WPS du routeur puis entrez le code PIN apparaissant dans le champ AP PIN Code (Code PIN) dans l'interface du client Wi-Fi.

• À partir du routeur : Appuyez sur le bouton WPS du client sans fil, puis entrez le code PIN du client dans le champ WPS Method (Méthode WPS) > Client PIN Code (Code PIN du client) de l'interface de configuration du routeur. Vérifiez que le code PIN est correct puis cliquez sur Start (Démarrer) pour établir la connexion Wi-Fi entre le client et le routeur. REMARQUES :

• La norme WPS est compatible avec les méthodes d'authentification à système ouvert et WPA2-Personal. Les chiffrements à clés partagées, WPA-Personal, WPA-Enterprise, WPA2-Enterprise et RADIUS ne sont pas pris en charge.

• Inspectez votre périphérique Wi-Fi ou consultez son mode d'emploi pour localiser l'emplacement du bouton WPS.

• Le routeur Wi-Fi recherchera automatiquement la présence d'appareils WPS à proximité. Si aucun appareil WPS n'est détecté, le routeur basculera en mode veille.

• Le voyant lumineux WPS clignote rapidement pendant trois minutes jusqu'à ce que la connexion WPS soit établie.41

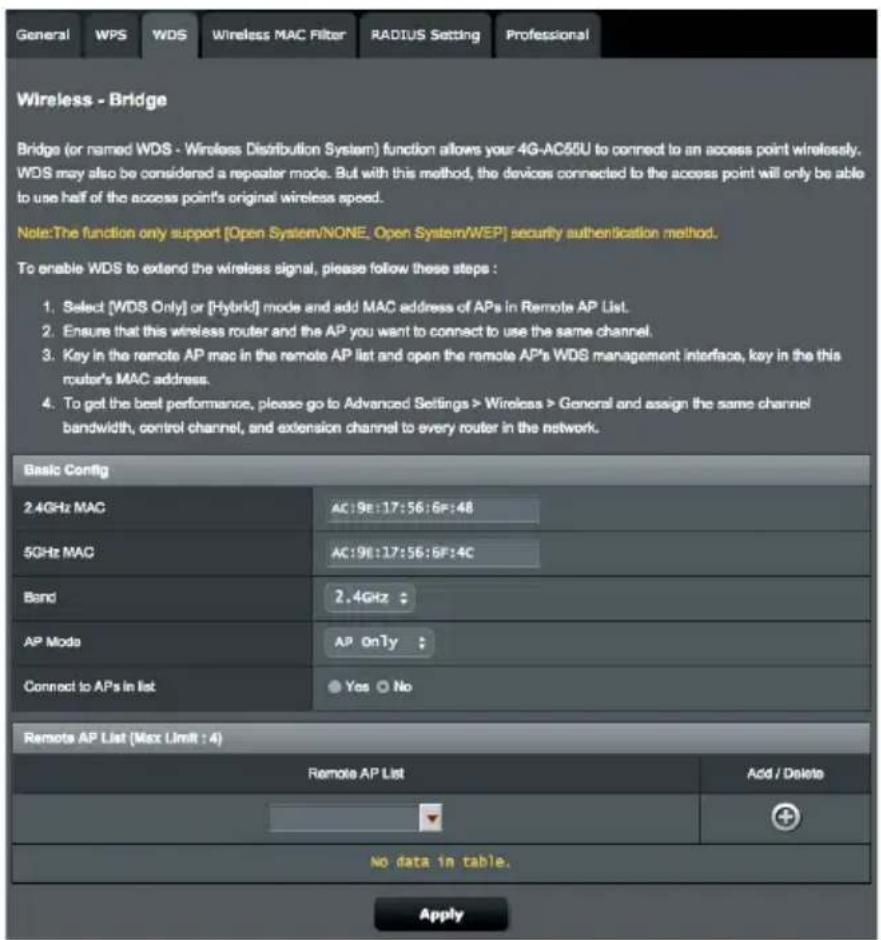

Le pontage WDS (Wireless Distribution System) permet à votre routeur ASUS de se connecter de manière exclusive à un autre point d'accès Wi-Fi, empêchant d'autres périphériques Wi-Fi ou stations d'établir une connexion au routeur Wi-Fi ASUS. Dans ce scénario d'utilisation, le routeur ASUS peut faire office de répéteur Wi-Fi communiquant avec un autre point d'accès et d'autres clients. Pour configurer un pont Wi-Fi :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (Wi-Fi) > onglet WDS (Pontage).42

2. Sélectionnez une bande de fréquence Wi-Fi.

3. Dans le champ AP Mode (Mode point d'accès), sélectionnez

l'une des options suivantes :

• AP Only (Point d'accès uniquement): Désactive la fonction WDS (Pontage Wi-Fi).

• WDS Only (WDS uniquement): Active le pontage Wi-Fi mais bloque la connexion d'autres périphériques Wi-Fi/clients au routeur.

• HYBRID (Hybride): Active le pontage Wi-Fi et autorise la connexion d'autres périphériques Wi-Fi/clients au routeur.

4. Dans le champ Connect to APs in list (Se connecter aux points

d'accès de la liste), cliquez sur Yes (Oui) si vous souhaitez établir une connexion à un point d'accès distant.

5. Dans Remote AP List (Liste des points d'accès distants), entrez

une adresse MAC, puis cliquez sur le bouton Add (Ajouter) pour ajouter l'adresse à la liste des points d'accès disponibles

6. Cliquez sur Apply (Appliquer).

• En mode hybride, les périphériques Wi-Fi connectés au routeur Wi- Fi ASUS ne bénéficieront que de la moitié du débit Wi-Fi du point d'accès.

• Tous les points d'accès ajoutés à la liste doivent posséder le même canal d'opération que celui utilisé par le routeur Wi-Fi ASUS. Vous pouvez modifier le Control Channel (Canal de contrôle) dans Advanced Settings (Paramètres avancés) > Wireless (Wi-Fi) > General (Général).43

4.1.4 Filtrage d'adresses MAC

Le filtrage d'adresses MAC offre un certain contrôle sur les paquets transmis vers une adresse MAC spécifique de votre réseau Wi-Fi. Pour configurer le filtrage d'adresses MAC :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (Wi-Fi) > onglet Wireless MAC Filter (Filtrage d'adresses MAC).

2. Cochez Yes (Oui) dans le champ Enable MAC Filter (Activer le

filtrage d'adresses MAC).

3. Dans le menu déroulant MAC Filter Mode (Mode de filtrage

d'adresses MAC), sélectionnez Accept (Accepter) ou Reject (Rejeter).

• Sélectionnez Accept (Accepter) pour autoriser les appareils faisant partie de la liste de filtrage d'adresses MAC à accéder au réseau Wi-Fi.

• Sélectionnez Reject (Rejeter) pour ne pas autoriser les appareils faisant partie de la liste de filtrage d'adresses MAC à accéder au réseau Wi-Fi.

4. Entrez une adresse MAC, puis cliquez sur le bouton Add

(Ajouter) pour l'ajouter à la liste.

5. Cliquez sur Apply (Appliquer).44

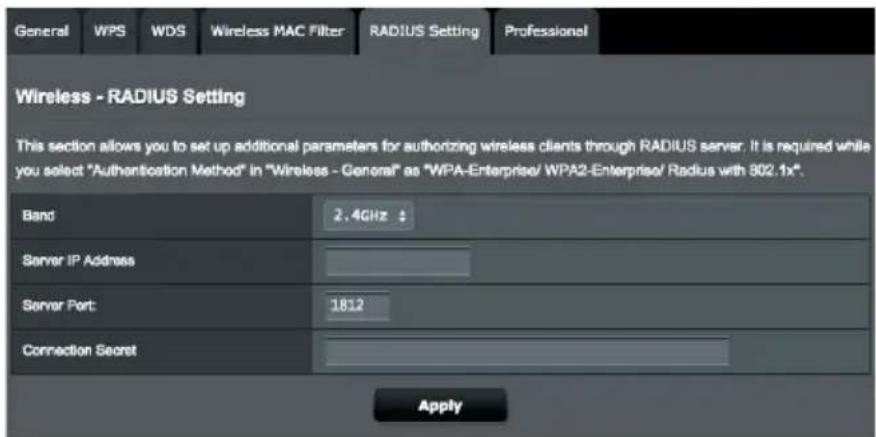

4.1.5 Service RADIUS

Le service RADIUS (Remote Authentication Dial in User Service) offre un niveau de sécurité additionnel lorsque vous sélectionnez la méthode de chiffrement WPA-Enterprise, WPA2-Enterprise ou Radius with 802.1x. Pour configurer le service RADIUS :

1. Assurez-vous que le mode d'authentification du routeur est

bien de type WPA-Auto-Enterprise ou WPA2-Enterprise. REMARQUE : Consultez la section 4.1.1 Général pour en savoir plus sur les différents modes d'authentification de votre routeur Wi-Fi.

2. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (Wi-Fi) > onglet RADIUS Setting (RADIUS).

3. Sélectionnez une bande de fréquence.

4. Dans le champ Server IP Address (Adresse IP du serveur),

saisissez l'adresse IP du serveur RADIUS.

5. Dans le champ Server Port (Port du serveur), entrez l'adresse

du port du serveur RADIUS.

6. Dans le champ Connection Secret (Phrase secrète), affectez le

mot de passe d'accès au serveur RADIUS.

7. Cliquez sur Apply (Appliquer).45

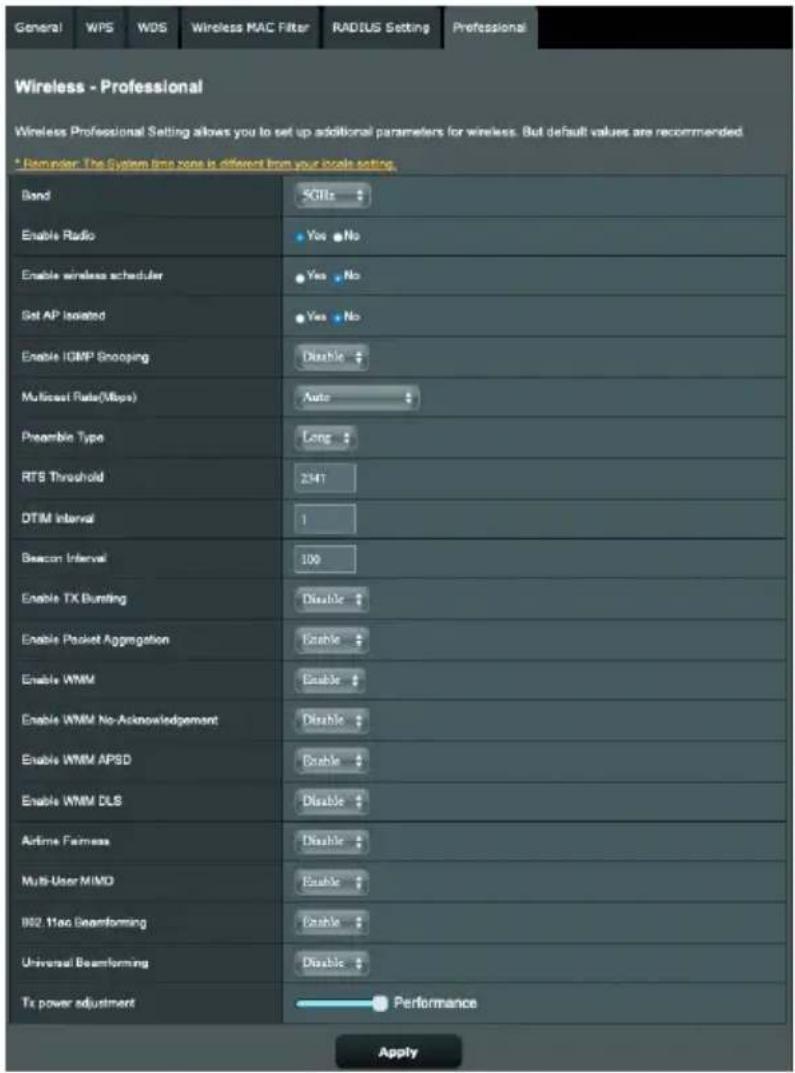

4.1.6 Professional (Professionnel)

L'onglet Professionnel offre diverses options de configuration avancées. REMARQUE : Il est recommandé de conserver les valeurs par défaut de cet onglet. Sur l'écran Professional Settings (Paramètres professionnels), les options de configuration suivantes sont disponibles :

• Band (Bande): Sélectionnez une bande de fréquence.

• Enable Radio (Activer la radio): Sélectionnez Yes (Oui) pour activer le module radio Wi-Fi, ou No (Non) pour le désactiver. Cochez No (Non) pour désactiver le réseau sans fil.

• Enable Wireless Scheduler (Activer le planificateur Wi-Fi) : Sélectionnez Yes (Oui) pour établir une programmation horaire de la disponibilité de la connexion Wi-Fi. Sélectionnez46 No (Non) pour ne pas utiliser de programmation horaire.

• Date to Enable Radio (weekdays) (Jours d'activation de la radio (semaine)): Permet de spécifier les jours de semaine pour lesquels vous souhaitez activer le module radio Wi-Fi.

• Time of Day to Enable Radio (Horaires d'activation de la radio): Permet de spécifier une plage horaire (en semaine) spécifique pour laquelle vous souhaitez activer le module radio Wi-Fi.

• Date to Enable Radio (weekend) (Jours d'activation de la radio (week-end)): Permet de spécifier les jours pour lesquels vous souhaitez activer le module radio Wi-Fi le week-end.

• Time of Day to Enable Radio (Horaires d'activation de la radio): Permet de spécifier une plage horaire (le week-end) spécifique pour laquelle vous souhaitez activer le module radio Wi-Fi.

• Set AP isolated (Isoler le point d'accès): Permet de ne pas autoriser la communication entre les clients du réseau. Ceci est utile si votre réseau héberge fréquemment des utilisateurs invités. Sélectionnez Yes (Oui) ou No (Non) pour activer ou désactiver cette fonctionnalité.

• Roaming Assistant (Assistant itinérance): Lorsque votre environnement Wi-Fi a fourni plusieurs PA (points d'accès) ou répéteurs Wi-Fi pour couvrir toutes les zones mortes Wi-Fi. Lorsqu'un client qui s'est connecté sur PA1 se déplace depuis un endroit ayant un bon signal vers un endroit ayant un signal faible, mais qu'un autre signal provient de PA2. Pour empêcher le client d'être bloqué sur le PA1, vous pouvez activer l'assistant itinérance et définir une valeur RSSI minimale en tant que seuil. Si la qualité de la connexion est inférieure au seuil, PA1 déconnecte le client Wi-Fi afin qu'il puisse réévaluer l'environnement Wi-Fi pour sélectionner un PA avec la meilleure qualité de signal, tel qu'AP2.

• Enable IGMP Snooping (Activer le filtrage IGMP): Lorsque le filtrage IGMP est activé, le trafic de multidiffusion est uniquement transmis aux clients Wi-Fi qui sont membres d'un groupe de multidiffusion spécifique.

• Multicast Rate (Mbps) (Débit de multidiffusion): Entrez une valeur ou cliquez sur Disable (Désactiver) pour désactiver cette fonctionnalité.

• Preamble Type (Type de préambule) : Détermine le temps alloué au routeur pour vérifier les redondances cycliques47 permettant de détecter les erreurs lors du transfert de paquets CRC (Cyclic Redundancy Check). Le CRC est une méthode de détection d'erreurs pendant la transmission de données. Sélectionnez Short (Court) pour un réseau disposant d'un trafic élevé, Long si votre réseau Wi-Fi est composé de périphériques Wi-Fi plus anciens ou hérités. Sélectionnez Long si votre réseau sans fil est composé de périphériques Wi-Fi plus anciens ou hérités.

• AMPDU RTS : En 802.11n ou 802.11ac utilisant une méthode, AMPDU, pour agréger des paquets courts en un paquet plus long pour la même adresse MAC. Envoie un signal de contrôle RTS (Request to Send) lorsqu'un appareil sans fil est prêt pour la transmission de données. Après avoir activé AMPDU RTS, chaque trame AMPDU est envoyée avec le processus RTS.

• RTS Threshold (Palier RTS): Spécifiez une valeur de palier RTS basse pour améliorer les communications Wi-Fi dans un réseau au trafic chargé et disposant d'un grand nombre d'appareils.

• DTIM Interval (Intervalle DTIM): L'intervalle DTIM (Delivery Traffic Indication Message) est l'intervalle de temps avant lequel un signal est envoyé sur un périphérique Wi-Fi en veille pour indiquer qu'un paquet attend d'être transmis. La valeur par défaut est de 3 millisecondes.

• Beacon Interval (Intervalle de balise): L'intervalle de balise (Beacon Interval) correspond au temps en un DTIM et le suivant. La valeur par défaut est de 100 ms. Baissez la durée de l'intervalle si la connexion est instable ou pour les appareils itinérants.

• Enable TX Bursting (État TX Burst): Cette fonctionnalité permet d'améliorer la vitesse de transfert entre le routeur Wi-Fi et les appareils 802.11g.

• Enable WMM APSD (WMM APSD): WMM APSD (Automatic Power Save Delivery) est l'amélioration du mode d'économie de puissance hérité. Ajoutez WMM APSD et le point d'accès Wi-Fi gérera l'utilisation de la radio afin d'accroître l'autonomie de la batterie pour les clients sans fil alimentés par batterie, tels que les smartphones et les ordinateurs portables. APSD devient automatiquement un plus long intervalle de balise lorsque le trafic ne nécessite pas un intervalle d'échange de paquet court.48

4.2 Réseau local (LAN)

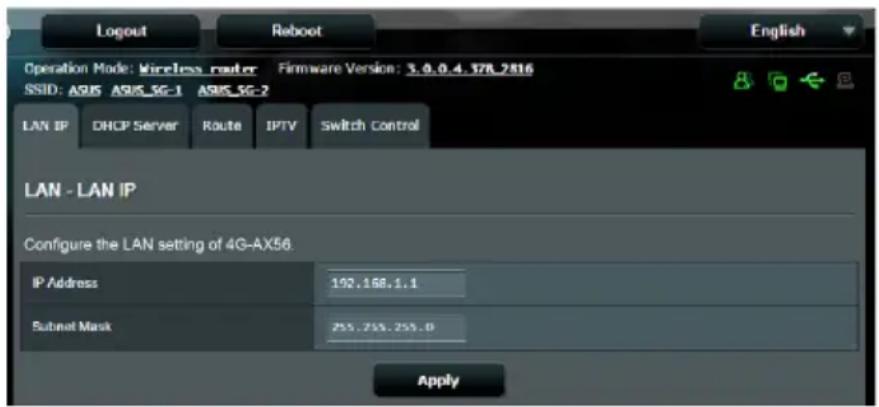

4.2.1 IP réseau local (LAN)

L'onglet dédié à l'adresse IP du réseau local fait référence à l'adresse IP du routeur Wi-Fi. REMARQUE : Toute modification de l'adresse IP locale influence certains réglages du serveur DHCP. Pour modifier l'adresse IP du réseau local :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > LAN (Réseau local) > onglet LAN IP (Adresse IP locale).

2. Remplissez les champs IP Address (Adresse IP) et Subnet Mask

(Masque de sous-réseau).

3. Une fois terminé, cliquez sur Apply (Appliquer).49

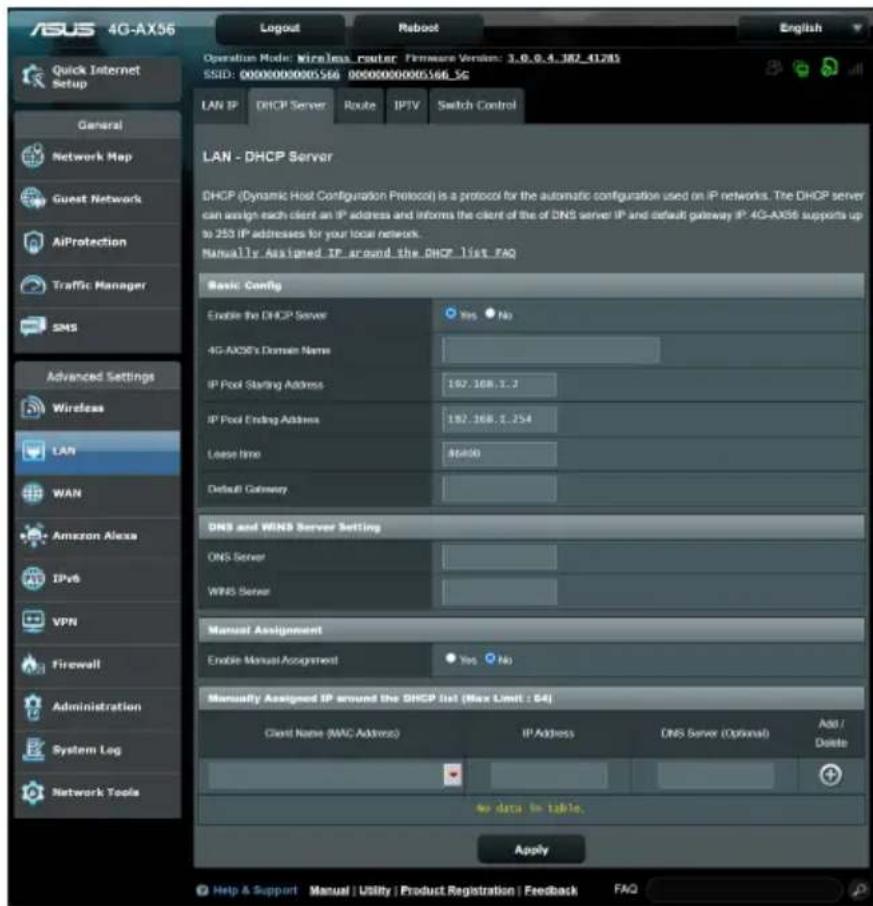

Votre routeur Wi-Fi utilise le protocole DHCP pour affecter automatiquement des adresses IP aux clients du réseau. Vous pouvez néanmoins spécifier une plage d'adresses IP et le délai du bail. Pour configurer le serveur DHCP :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > LAN (Réseau local) > onglet DHCP Server (Serveur DHCP).

3. Dans la zone de texte 4G-AX56's Domain Name (Nom de

domaine du 4G-AX56), attribuez un nom de domaine au routeur Wi-Fi.

4. Dans le champ IP Pool Starting Address (Adresse de départ de

plage IP), entrez l'adresse IP de départ.50

5. Dans le champ IP Pool Ending Address (Adresse de fin de

plage IP), entrez l'adresse IP de fin.

6. Dans le champ Lease Time (Délai du bail), spécifiez le délai

d'expiration (en secondes) du bail des adresses IP. Lorsque ce délai est atteint, le serveur DHCP renouvellera les adresses IP affectées. REMARQUES :

• Il est recommandé d'utiliser un format d'adresse IP de type

192.168.1.xxx (où xxx correspond à une valeur numérique comprise

entre 2 et 254) lors de la saisie d'une plage d'adresses IP.

• L'adresse de départ d'une plage IP ne peut pas être supérieure à l'adresse de fin.

7. Dans la zone DNS and WINS Server Settings (Configuration

des serveurs DNS et WINS), entrez, si nécessaire, les adresses dédiées au serveur DNS et WINS.

8. Vous pouvez également affecter manuellement des adresses

IP aux clients de votre réseau Wi-Fi. Dans le champ Enable Manual Assignment (Activer l'affectation manuelle), cochez Yes (Oui) pour affecter manuellement une IP à une adresse MAC spécifique du réseau. Jusqu'à 32 adresses MAC peuvent être ajoutées à la liste DHCP.51

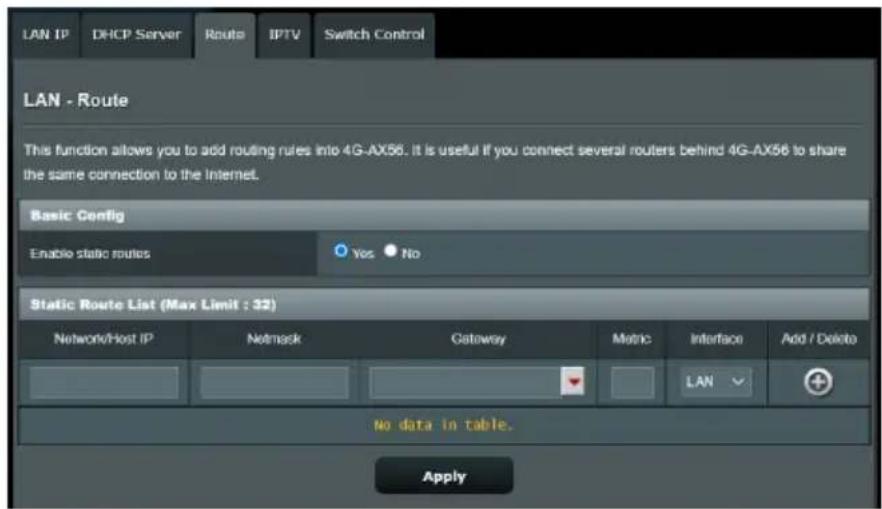

Si votre réseau est composé de plus d'un routeur Wi-Fi, vous pouvez configurer un tableau de routage permettant de partager le même service internet. REMARQUE : Il est recommandé de ne pas modifier les paramètres de routage par défaut, sauf si vous possédez les connaissances suffisantes pour le faire. Pour configurer le tableau de routage :

1. À partir du volet de navigation, cliquez sur Advanced Settings

statique), cochez Yes (Oui).

3. Dans la zone Static Route List (Liste de routage statique),

entrez les informations réseau des autres points d'accès. Cliquez sur le bouton ou sur pour ajouter ou supprimer un dispositif de la liste.

4. Cliquez sur Apply (Appliquer).52

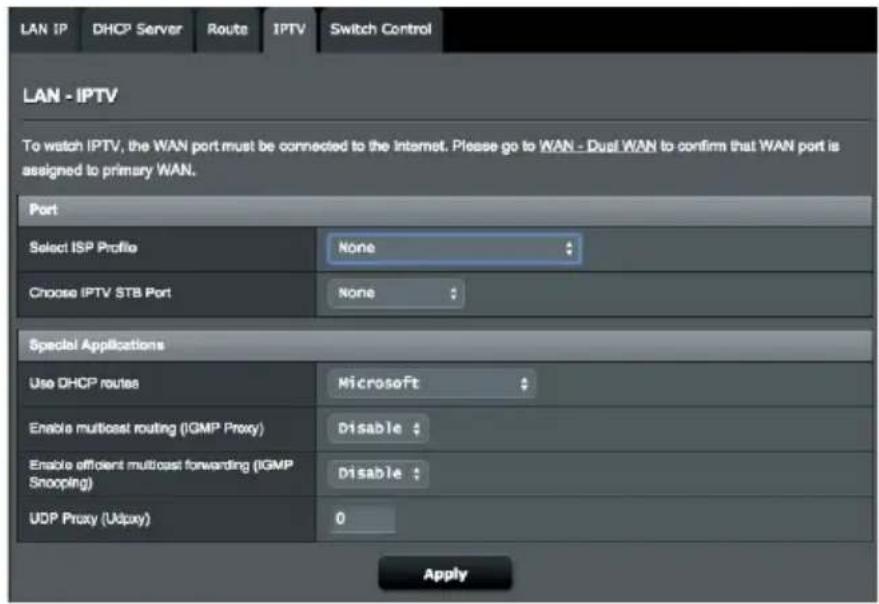

4.2.4 Télévision sur IP

Le routeur Wi-Fi prend en charge la connexion à un service de télévision sur IP. L'onglet IPTV (Télévision sur IP) offre divers paramètres nécessaires à la configuration des protocoles IPTV, VoIP, multi-diffusion et UDP. Contactez votre fournisseur d'accès internet pour plus de détails sur ce service.

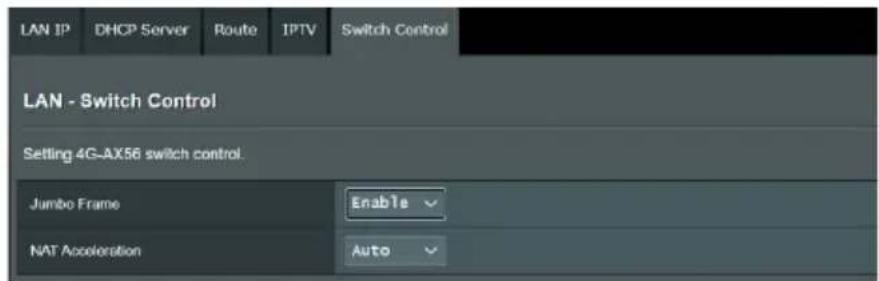

4.2.5 Switch Control (Contrôle de commutation)

Le contrôle de commutation permet de configurer l'accélération NAT et les trames Jumbo de sorte à améliorer les performances du réseau. Il est recommandé de ne pas modifier les paramètres par défaut, sauf si vous possédez les connaissances suffisantes pour le faire.53

4.3 Réseau étendu (WAN)

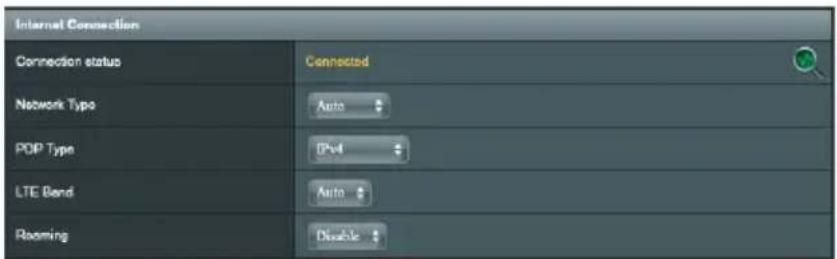

4.3.1 Connexion internet

L'écran Internet Connection (Connexion internet) vous permet de configurer les paramètres de divers types de connexions au réseau étendu.

4.3.1.1 Réseau étendu (WAN)

Pour configurer les paramètres de connexion au réseau étendu :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet Internet Connection (Connexion internet).

2. Configurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• WAN Connection Type (Type de connexion au réseau étendu) : Sélectionnez votre type de connexion internet. Les choix suivants sont disponibles : Automatic IP (Adresse IP automatique), PPPoE, PPTP, L2TP et static IP (Adresse IP statique). Consultez votre FAI si le routeur n'est pas en mesure d'établir une connexion à Internet ou si vous n'êtes pas sûr du type de connexion à utiliser.

• Enable WAN (Activer le réseau étendu): Cochez Yes (Oui) pour autoriser un accès internet au routeur. Cochez No (Non) pour désactiver l'accès internet.

• Enable NAT (Activer le NAT): La fonction NAT (Network Address Translation) permet à une adresse IP publique (IP du réseau étendu) d'être utilisée pour fournir un accès internet aux clients disposant d'une adresse IP locale. L'adresse IP privée de chaque client est enregistrée dans le tableau NAT et est utilisée pour le routage des paquets entrants.

• Enable UPnP (Activer le protocole UPnP) : Le protocole UPnP (Universal Plug and Play) permet à de nombreux appareils (routeurs, téléviseurs, systèmes stéréo, consoles de jeu, téléphones portables, etc.) d'être contrôlés par le biais d'un réseau à IP (avec ou sans hub de contrôle central) via une passerelle. Le protocole UPnP connecte des ordinateurs de toute forme, afin d'offrir un réseau fluide pour la configuration distante et le transfert de fichiers. Grâce à l'UPnP, un périphérique réseau peut être automatiquement découvert.54 Une fois connectés au réseau, les périphériques peuvent être contrôlés à distance pour la prise en charge d'applications P2P, les jeux vidéo, les visioconférences et les serveurs Web ou proxy. Contrairement à la redirection de port, qui implique la configuration manuelle des ports, le protocole UPnP configure automatiquement le routeur de sorte que ce dernier accepte les connexions entrantes avant de rediriger les requêtes vers un client spécifique du réseau local.

• Connect to DNS Server automatically (Obtenir automatiquement l'adresse de serveur DNS) : Permet au routeur d'obtenir automatiquement les adresses des serveurs DNS auprès du FAI. Un DNS est un service permettant de traduire les noms de domaine internet en adresses IP numériques.

• Authentification: Authentication (Authentification). Cette option peut être requise par certains FAI. Si nécessaire, consultez votre FAI pour plus de détails.

• Host Name (Nom d'hôte): Permet d'attribuer un nom d'hôte au routeur. Ceci peut être requis par votre FAI. Si nécessaire, consultez votre FAI pour plus de détails.

• MAC Address (Adresse MAC): Une adresse MAC (Media Access Control) est un identifiant unique attribué aux appareils dotés d'une connectivité Wi-Fi. Certains FAI surveillent l'adresse MAC des appareils se connectant à leur service et peuvent rejeter toute tentative d'un appareil non enregistré d'établir une connexion. Pour surmonter le problème lié à une adresse MAC non enregistrée, vous pouvez :

• Contacter votre FAI et mettre à jour l'adresse MAC associée à votre abonnement internet.

• Cloner ou modifier l'adresse MAC de votre routeur Wi-Fi ASUS de sorte que celle-ci corresponde à celle enregistrée auprès de votre FAI.

• DHCP query frequency (Fréquence d'interrogation DHCP): Modifie l'intervalle de découverte DHCP pour éviter de surcharger le serveur DHCP.55

4.3.1.2 Réseau cellulaire mobile

Le routeur intègre un module 3G/4G permettant d'utiliser une connexion cellulaire pour accéder à Internet. Pour configurer les paramètres de connexion au réseau cellulaire :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet Internet Connection (Connexion Internet), sélectionnez l'option Mobile Broadband (Réseau mobile haut débit) du champ WAN Interface (Interface WAN).

2. Dans le champ Enable Mobile Broadband (Activer le réseau

mobile haut débit), sélectionnez Enable (Activer).

3. Vérifiez que vous avez correctement inséré la carte SIM, et

configurez les paramètres mobiles de votre routeur.

4. Configuration de connexion internet :

1) Dans le champ Network Type (Type de réseau), sélectionnez

votre réseau favori :

• Auto (Par défaut): Sélectionnez Auto pour autoriser le routeur Wi-Fi à choisir automatiquement le canal approprié, 4G ou 3G.

• 4G only (4G uniquement): Sélectionnez cette option pour connecter automatiquement le routeur sans fil à un réseau 4G uniquement.

• 3G only (3G uniquement): Sélectionnez cette option pour connecter automatiquement le routeur sans fil à un réseau 3G uniquement.56

2) PDP Type (Type de PDP) : Le routeur Wi-Fi prend en charge les

protocoles PDP suivants : PPP, IPv4, IPv6 et IPv6 to IPv4.

3) LTE Band (Bande LTE) : Ce champ vous permet de

sélectionner la bande LTE.

4) Roaming (Itinérance) : Permet d'utiliser les connexions en

itinérance lors de déplacements à l'étranger. Activez cette fonction pour vous permettre d'accéder au réseau local.

• Cliquez sur Scan (Rechercher) pour afficher la liste des réseaux cellulaires disponibles.

• Sélectionnez un réseau puis cliquez sur Apply (Appliquer) pour y établir une connexion. REMARQUES:

• Le routeur LTE peut détecter votre opérateur de téléphonie mobile en fonction des informations IMSI stockées sur la carte SIM. Si le réseau mobile de votre opérateur est introuvable, établissez une connexion au réseau d'un autre opérateur.

• L'utilisation du service d'itinérance engendre des coûts d'appel additionnels. Contactez votre opérateur de téléphonie mobile pour en savoir plus sur le coût des appels depuis l'étranger.

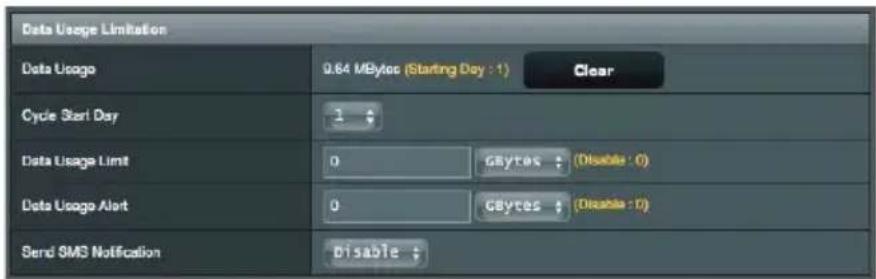

5. Data usage limitation (Limitation des données)

• Data usage (Utilisation des données): Affiche le volume de données utilisées.

• Cycle Start Day (Date de début de cycle): Sélectionnez le jour où vous souhaitez que l'utilisation des données commence à s'accumuler. La valeur d'utilisation de données est réinitialisée à la fin de chaque cycle.

• Data usage limit (Limitation des données): Activez cette option pour définir une limite mensuelle des données internet (en Go) de la connexion cellulaire. Lorsque la valeur limite est atteinte, un message d'alerte apparaîtra lors de votre connexion à la page d'administration et l'accès Internet cellulaire sera bloqué.57

• Data Usage Alert (Alerte d'utilisation des données): Définissez l'utilisation de bande passante internet maximale à laquelle une alerte est envoyée. Dès que votre utilisation d'Internet atteint cette limite, l'accès à Internet est bloqué.

• Envoyer une notification par SMS: Activez cette fonction pour recevoir une notification par SMS une fois que la limite maximale d'utilisation d'Internet est atteinte.

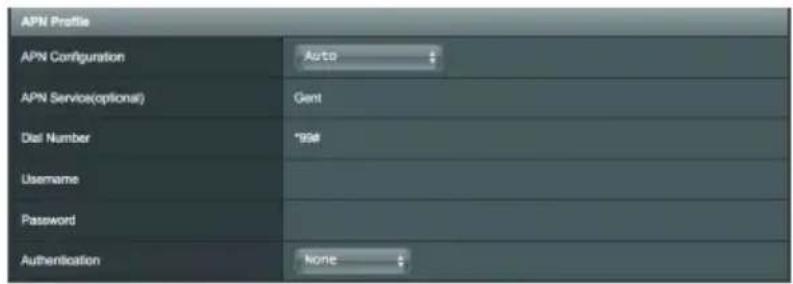

1) Auto (Par défaut) : Par défaut, le système sélectionne

automatiquement le nom du point d'accès (Auto APN).

2) Manual (Manuel): Si la connexion d'accès à distance

automatique échoue, sélectionnez Manual (Manuel) pour configurer manuellement le nom du point d'accès. A.. Location (Emplacement): Sélectionnez l'emplacement de votre fournisseur de service 3G/4G. B.. ISP (FAI): Sélectionnez votre FAI (Fournisseur d'accès internet). C. APN (Access Point Name) service (optional) (Service d'accès internet Wi-Fi (optionnel)): Contactez votre fournisseur d'accès 3G/4G pour plus de détails. J. Appeler: Le numéro d'accès de votre opérateur de téléphone portable 3G/4G E.. Nom d'utilisateur / Password (Mot de passe) : Saisissez le nom d'utilisateur et le mot de passe fournis par votre opérateur de téléphonie mobile 3G/4G.58

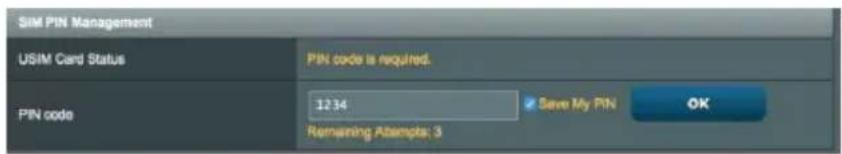

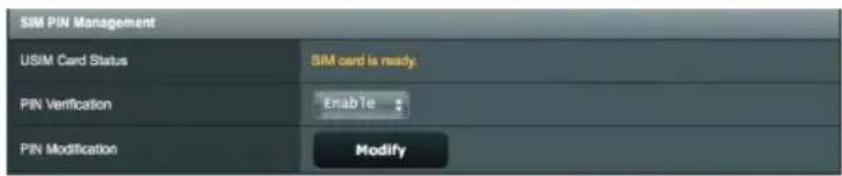

7. Configuration du code PIN

PIN Code (Code PIN): Entrez le code PIN de votre carte SIM.

• Le code PIN par défaut peut varier en fonction de l'opérateur. Si votre FAI a désactivé la vérification du code PIN par défaut, vous pouvez ignorer ce paramètre.

• Si votre FAI a activé la vérification du code PIN par défaut, vous verrez l'icône d'état de verrouillage SIM dans la zone des icônes d'état et vous devrez saisir le code PIN.

• Vous pouvez activer manuellement la vérification du code PIN à partir de l'interface de gestion de votre routeur ou de votre téléphone mobile. Vous devez également saisir le code PIN.59

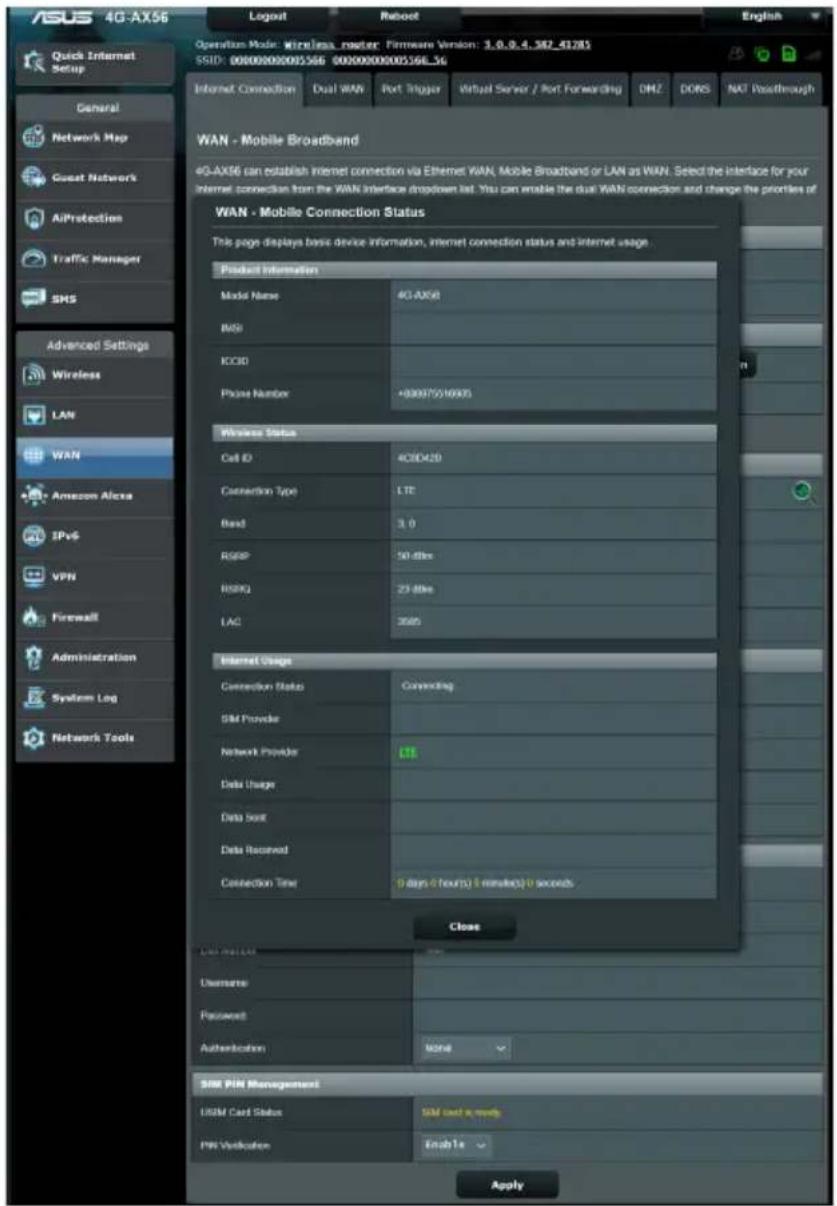

2. Le menu Mobile Connection Status (État de la connexion

cellulaire) offre des informations détaillées sur l'état de la connexion cellulaire à haut débit. État de la connexion cellulaire à haut débit Pour obtenir les informations de connexion cellulaire à haut débit :

pour plus de détails.60

4.3.2 Protocole IPv6 (Paramètres internet)

Ce routeur Wi-Fi est compatible avec le protocole d'adressage IPv6, un protocole disposant d'un espace d'adressage bien plus important que l'IPv4. Cette norme n'étant pas encore largement utilisée, contactez votre FAI pour en confirmer sa prise en charge. Contactez votre FAI si votre connexion Internet est compatible IPv6. Pour configurer le protocole IPv6 :

1. À partir du volet de navigation, cliquez sur Advanced Settings

sélectionnez le type de connexion. Les options de configuration apparaissant ensuite peuvent varier selon le type de connexion choisi.

3. Entrez les informations IPv6 et de serveur DNS.

4. Cliquez sur Apply (Appliquer).

REMARQUE : Consultez votre FAI en cas de doute sur les informations nécessaires à la configuration de l'adressage IPv6.61

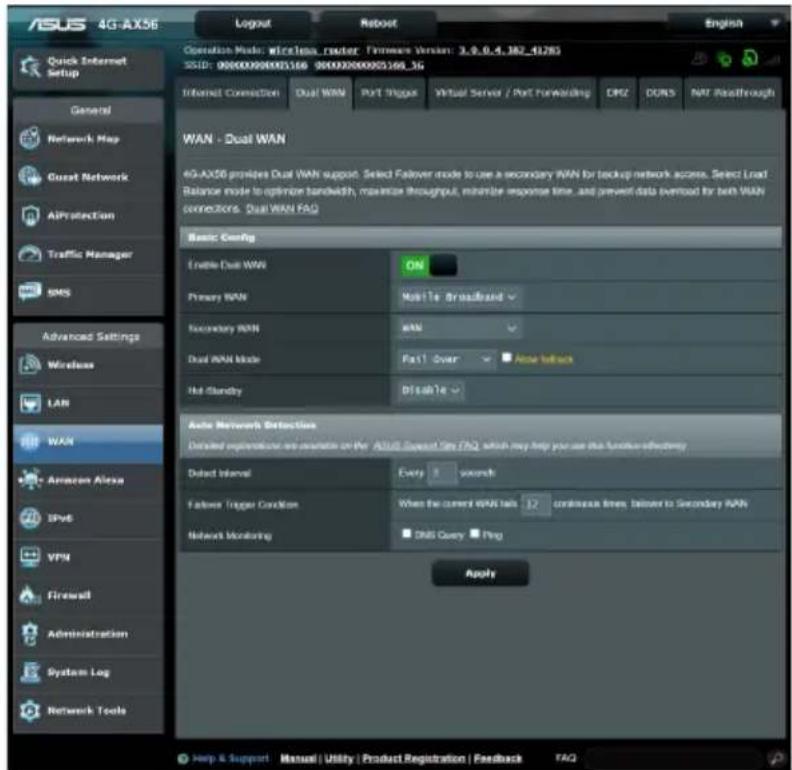

4.3.3 Dual WAN (Double WAN)

Votre routeur ASUS prend en charge la fonctionnalité double WAN. Vous pouvez configurer cette fonctionnalité dans l'un des modes suivants :

• Fail Over (Basculement) : Sélectionnez ce mode pour utiliser le réseau étendu (WAN) secondaire comme connexion réseau de secours.

• Load Balance Mode (Mode équilibrage de charge) : Sélectionnez ce mode afin de permettre l'utilisation simultanée de deux connexions WAN, pour une bande passante et une fiabilité améliorées.

• Allow failback (Autoriser la restauration automatique) : Sélectionnez ce mode pour autoriser le routeur à restaurer automatiquement la connexion au réseau étendu (WAN) primaire lorsque celle-ci redevient disponible.

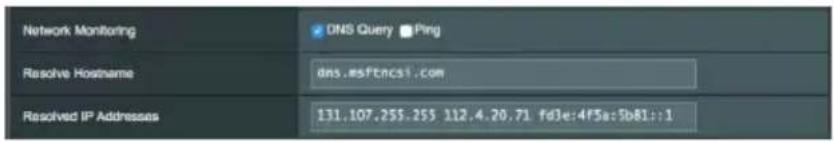

• Intervalle de détection: Définit l'intervalle de temps (en secondes) entre deux paquets Ping.

• Condition de déclenchement du basculement: Définit la durée après laquelle le système déclenche l'action de basculement ou de restauration, après avoir atteint la limite du compteur de requêtes ping et n'avoir obtenu aucune réponse de l'adresse IP cible.62

1) Requête DNS: Sélectionnez cette option si vous souhaitez

résoudre périodiquement le FQDN cible (nom de domaine pleinement qualifié).

2) Ping: Sélectionnez cette option si vous souhaitez envoyer

périodiquement une requête ping au domaine ou à l'adresse IP cible. Si un problème de connexion internet se produit en raison d'un problème de bail DHCP (tel que l'expiration de l'adresse IP), vous pouvez activer la requête DNS ou le ping pour résoudre le problème.63

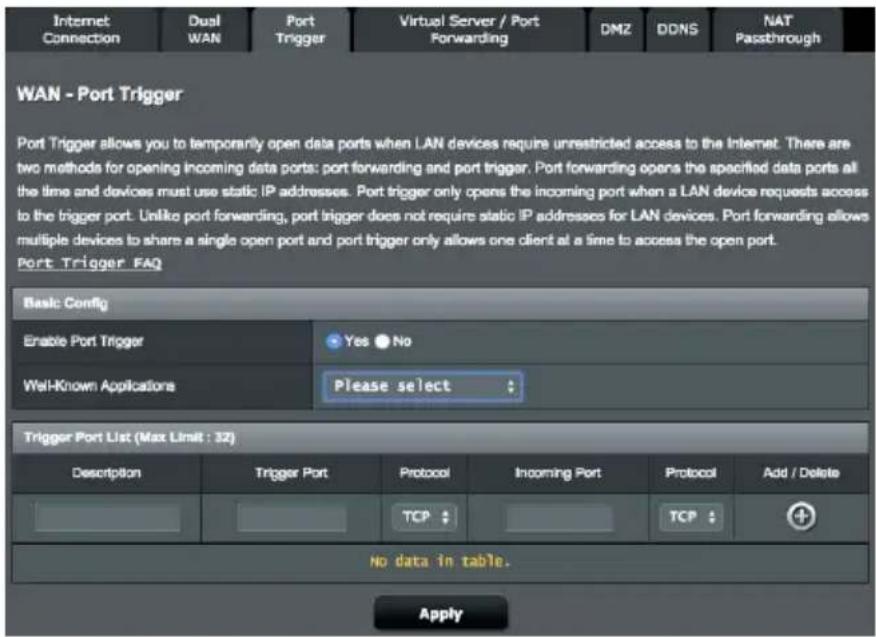

4.3.4 Déclenchement de port

Le déclenchement de port permet d'ouvrir un port entrant pré- déterminé pendant une période limitée lorsqu'un client du réseau local établit une connexion sortante vers un port spécifique. Le déclenchement de port est utilisé dans les cas suivants :

• Plus d'un client local requiert la redirection d'un port d'une même application à un moment différent.

• Une application nécessite des ports entrants spécifiques dissemblables des ports sortants. Pour configurer le déclenchement de port :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet Port Trigger (Déclenchement de port).

2. Dans le champ Enable Port Trigger (Activer le déclenchement

de port), cochez Yes (Oui) pour activer le déclenchement de port.

3. Dans le champ Well-Known Applications (Applications

connues), sélectionnez un jeu ou un service internet à ajouter à la liste des ports de déclenchement.

4. Dans le tableau Trigger Port List (Liste des ports de

déclenchement), spécifiez les informations suivantes :

• Description: Entrez une description du service/jeu.64

• Trigger Port (Port de déclenchement): Entrez le port à déclencher.

• Protocol (Protocole): Sélectionnez le protocole TCP ou UDP.

• Incoming Port (Port entrant): Spécifiez le port entrant recevant les données en provenance d'Internet.

• Protocol (Protocole): Sélectionnez le protocole TCP ou UDP.

5. Cliquez sur le bouton

pour ajouter les informations à la liste. Cliquez sur pour supprimer une entrée de la liste.

6. Une fois terminé, cliquez sur Apply (Appliquer).

• Lors de la connexion à un serveur IRC, un PC client établit une connexion sortante par le biais de la plage de déclenchement 66660- 7000. Le serveur IRC répond en vérifiant le nom d'utilisateur et en créant une nouvelle connexion au PC client via un port entrant.

• Si le déclenchement de port est désactivé, le routeur met fin à la connexion car celui-ci n'est pas en mesure de déterminer quel ordinateur souhaite se connecter à un serveur IRC. Lorsque le déclenchement de port est activé, le routeur affecte un port entrant dédié à la réception des paquets. Ce port entrant est fermé après un certain temps car le routeur ne peut pas déterminer le moment auquel l'application a été arrêtée.

• Le déclenchement de port ne permet qu'à un seul client à la fois d'utiliser un service et un port entrant spécifiques.

• Il n'est pas possible d'utiliser la même application pour déclencher un port sur plus d'un ordinateur à la fois. Le routeur ne redirigera le port que vers le dernier ordinateur à avoir envoyé une requête.65

4.3.5 Serveur virtuel et redirection de port

La redirection de port est une méthode permettant de diriger le trafic internet vers un port ou une plage de ports spécifique(s), et ensuite vers un ou plusieurs clients du réseau local. L'utilisation de la redirection de port sur le routeur autorise des ordinateurs extérieurs à un réseau d'accéder à des services répartis sur plusieurs ordinateurs de ce réseau. REMARQUE : Lorsque la redirection de port est activée, le routeur ASUS bloque le trafic internet entrant non sollicité et n'autorise que les réponses à partir des requêtes sortantes en provenance du réseau local. Le client réseau ne dispose pas d'un accès direct à Internet, et vice versa. Pour utiliser la redirection de port :

1. À partir du volet de navigation, cliquez sur Advanced Settings

3. Dans le champ Famous Server List (Liste de serveurs), spécifiez

le type de service auquel vous souhaitez accéder.

4. Dans le champ Famous Game List (Liste de jeux), sélectionnez

l'une des options disponibles. Ce menu déroulant liste une liste de jeux et de services de jeu en ligne.

5. Dans le tableau Port Forwarding List (Liste des ports à

rediriger), spécifiez les informations suivantes :

• Service Name (Nom du service): Spécifiez le nom du service.

• Port Range (Plage de ports): Si vous souhaitez spécifier une plage de ports pour des clients du même réseau, entrez le nom du service, la plage de ports (ex : 10200:10300), l'adresse IP locale et laissez le champ dédié au port local vide. Le champ spécifique à la plage de ports prend en charge plusieurs formats : 300:350, 566,789 ou 1015:1024,3021. REMARQUES :

• Lorsque le pare-feu du réseau est désactivé et que vous utilisez le port 80 pour le protocole HTTP du réseau étendu, votre serveur http/Web entrera en conflit avec l'interface de gestion du routeur.

• Un réseau utilise les ports pour l'échange de données, chaque port étant doté d'une valeur numérique et d'une tâche spécifique. Par exemple, le port 80 est utilisé pour le protocole HTTP. Un port spécifique ne peut être utilisé que pour une seule application ou service à la fois. Ainsi, deux ordinateurs ne peuvent pas accéder simultanément aux données via un même port. Il n'est, par exemple, pas possible pour deux ordinateurs d'utiliser la redirection de port sur le port 100 au même moment.

• Local IP (Adresse IP locale): Adresse IP locale du client. REMARQUE : Utilisez une adresse IP statique pour le client local afin que la redirection de port puisse fonctionner correctement. Consultez la

section 4.2 Réseau local pour plus de détails.

• Local Port (Port local): Entrez un numéro de port spécifique dédié à la redirection des paquets. Laissez ce champ vide si vous souhaitez que les paquets entrants soient redirigés vers une plage de ports spécifique.

• Protocol (Protocole): Sélectionnez un protocole. En cas d'incertitude, sélectionnez BOTH (Les deux).67

6. Cliquez sur pour ajouter les informations à la liste. Cliquez

sur pour supprimer une entrée de la liste.

7. Une fois terminé, cliquez sur Apply (Appliquer).

Pour vérifier que la redirection de port a bien été configurée :

• Vérifiez que votre serveur ou que l'application est configuré(e) et prêt(e) à être utilisé(e).

• Un client en dehors du réseau local mais ayant accès à Internet (ou “Client internet”) est nécessaire. Ce client ne doit pas être connecté au routeur ASUS.

• Sur le client internet, utilisez l'adresse IP du réseau étendu (WAN) du routeur pour accéder au serveur. Si la redirection de port fonctionne correctement, vous serez en mesure d'accéder aux fichiers ou aux applications souhaités. Différences entre le déclenchement et la redirection de port :

• Le déclenchement de port peut être utilisé sans spécifier d'adresse IP locale. Contrairement à la redirection de port, nécessitant une adresse IP statique, le déclenchement de port autorise la redirection dynamique de port par le biais du routeur. Des plages de ports pré-déterminées sont configurées pour accepter les connexions entrantes pendant une période de temps spécifique. La redirection de port permet à plusieurs ordinateurs d'exécuter des applications nécessitant normalement la redirection manuelle des mêmes ports sur chaque ordinateur du réseau.

• Le déclenchement de port est plus sûr que la redirection de port dans la mesure où les ports entrants ne sont pas constamment ouverts. En effet, ceux-ci ne sont ouverts que lorsqu'une application effectue une connexion sortante par le biais du port déclencheur.68

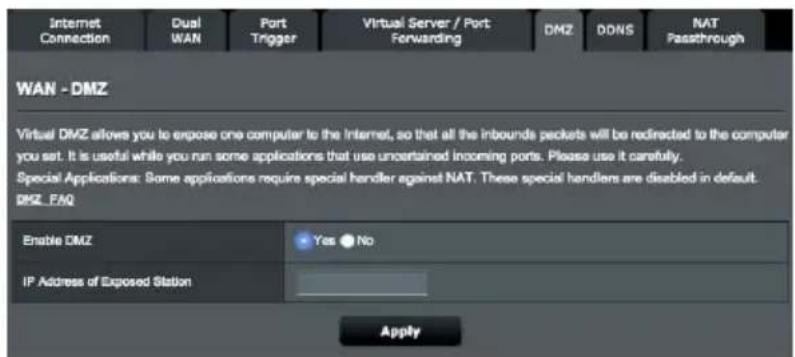

4.3.6 Zone démilitarisée

La zone démilitarisée (ou DMZ en anglais) est un sous-réseau exposant un client à Internet pour lui permettre de recevoir tous les paquets entrants acheminés sur le réseau local. Le trafic en provenance d'Internet est normalement rejeté et acheminé vers un client spécifique si la redirection ou le déclenchement de port a été configuré sur le réseau. En configuration à zone démilitarisée, un client réseau reçoit tous les paquets entrants. Le déploiement de cette fonctionnalité sur un réseau est particulièrement utile lorsque vous souhaitez ouvrir des ports entrants ou héberger un nom de domaine ou un serveur de messagerie électronique.

AVERTISSEMENT : L'ouverture de tous les ports d'un client au trafic

internet rend le réseau vulnérable aux attaques extérieures. Veuillez prendre en compte les risque encourus lors de la configuration d'une zone démilitarisée. Pour configurer la zone démilitarisée :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet DMZ (Zone démilitarisée).

2. Configurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• IP address of Exposed Station (Adresse IP du client) : Entrez dans ce champ l'adresse IP du client hébergeant le service DMZ et exposé à Internet. Vérifiez que le client serveur possède une adresse IP statique. Pour désactiver la zone démilitarisée :

2. Une fois terminé, cliquez sur Apply (Appliquer).69

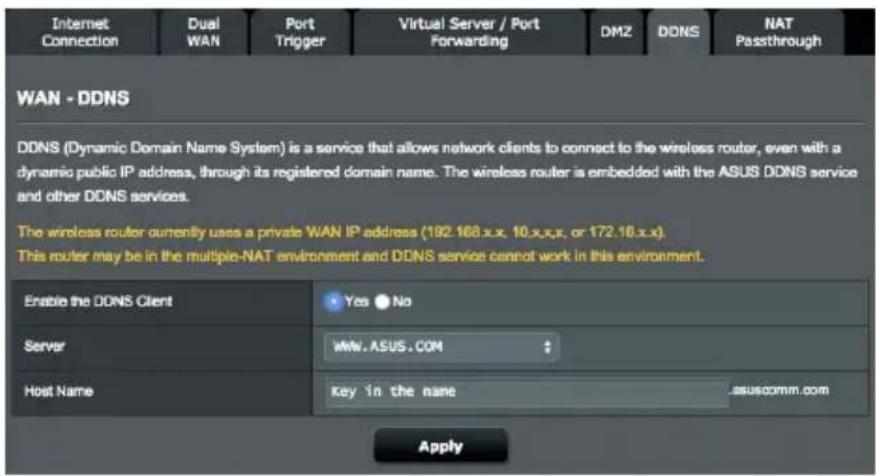

La configuration d'un serveur DDNS (DNS dynamique) vous permet d'accéder au routeur en dehors de votre réseau par le biais du service DDNS d'ASUS ou d'une société tierce. Pour configurer le service DDNS :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet DDNS.

2. Configurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• Enable the DDNS Client (Activer le client DDNS): Active l'accès à distance du routeur ASUS par le biais d'un nom de serveur DNS plutôt que de l'adresse IP du réseau étendu (WAN).

• Serveur et Host Name (Nom d'hôte) : sélectionnez ASUS DDNS ou un autre service DDNS. Si vous souhaitez utiliser le service de DDNS d'ASUS, spécifiez le nom d'hôte au format xxx.asuscomm.com (xxx correspondant à votre nom d'hôte).

• Si vous choisissez un service DDNS différent, cliquez sur Essai gratuit pour être redirigé vers la page Web du service sélectionné. Remplissez les champs Nom d'utilisateur, Adresse email, Mot de passe et Clé DDNS.

• Enable wildcard (Utiliser une Wildcard): Activez la Wildcard si le service DDNS utilisé requiert une Wildcard. REMARQUES: Le service DDNS ne peut pas fonctionner sous les conditions suivantes :

• Le routeur Wi-Fi utilise une adresse IP du réseau étendu (WAN) privée (de type 192.168.x.x, 10.x.x.x ou 172.16.x.x).

• Le routeur fait partie d'un réseau utilisant plusieurs tableaux NAT.70

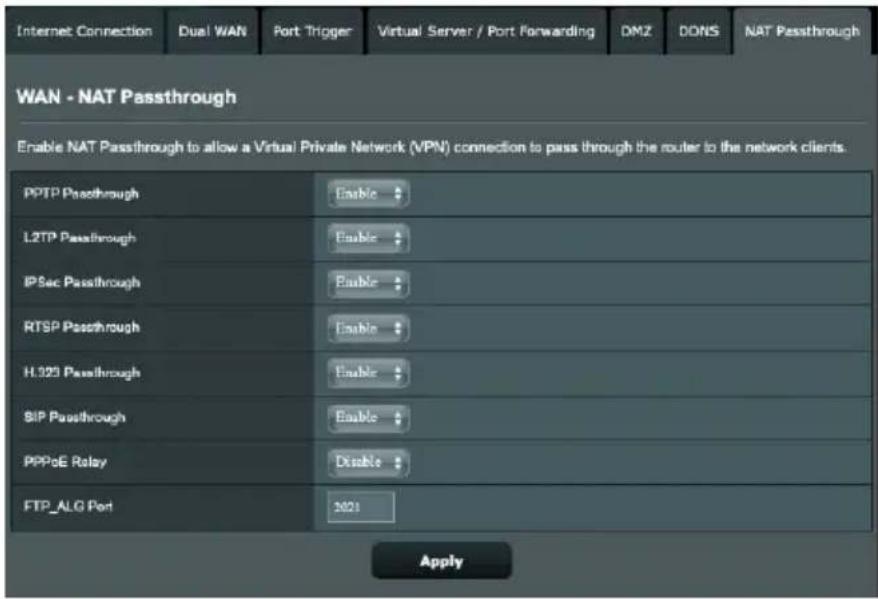

4.3.8 NAT Passthrough

La fonction NAT Passthrough permet à une connexion VPN (réseau privé virtuel), d'être acheminée vers les clients du réseau par le biais du routeur. Les fonctionnalités PPTP Passthrough, L2TP Passthrough, IPsec Passthrough et RTSP Passthrough sont activées par défaut. Pour activer ou désactiver la fonction NAT Passthrough :

1. Allez dans Advanced Settings (Paramètres avancés) > WAN

(Réseau étendu) > onglet NAT Passthrough.

2. Sélectionnez Enable (Activer) ou Disable (Désactiver).

3. Une fois terminé, cliquez sur Apply (Appliquer).71

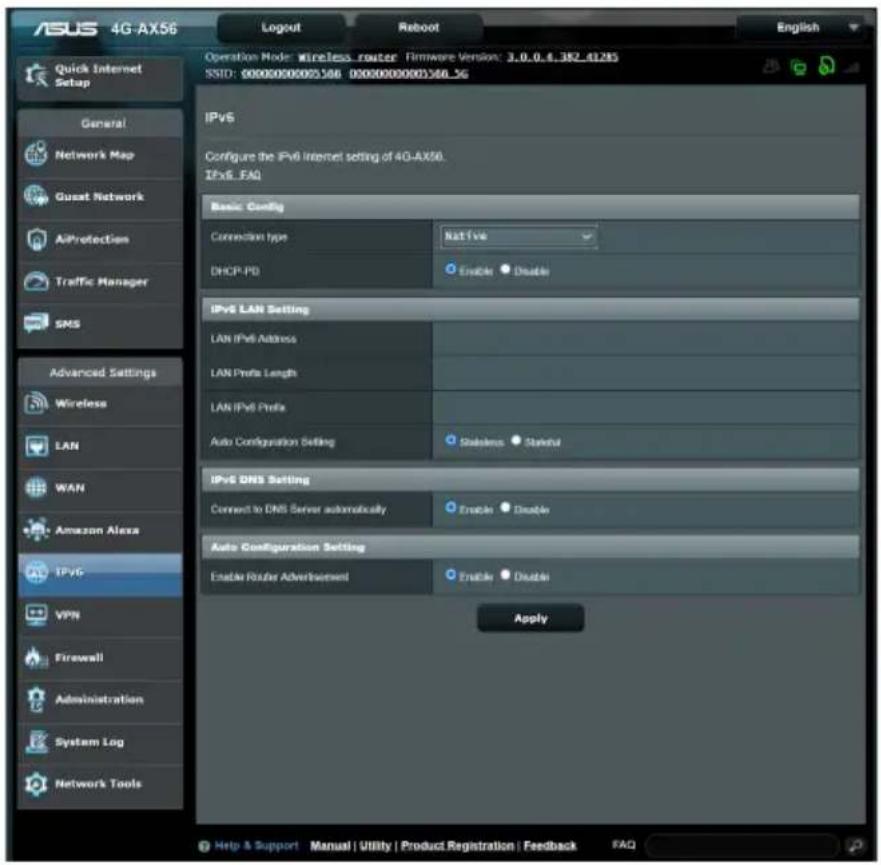

4.4 IPv6 (Protocole IPv6)

Ce routeur Wi-Fi est compatible avec le protocole d'adressage IPv6, un protocole disposant d'un espace d'adressage bien plus important que l'IPv4. Cette norme n'étant pas encore largement utilisée, contactez votre FAI pour en confirmer sa prise en charge. Contactez votre FAI si votre connexion Internet est compatible IPv6. Pour configurer le protocole IPv6 :

1. À partir du volet de navigation, cliquez sur Advanced Settings

sélectionnez le type de connexion. Les options de configuration apparaissant ensuite peuvent varier selon le type de connexion choisi.

3. Entrez les informations IPv6 et de serveur DNS.

4. Cliquez sur Apply (Appliquer).

REMARQUE : Consultez votre FAI en cas de doute sur les informations nécessaires à la configuration de l'adressage IPv6.72

La connexion à un serveur VPN (Virtual Private Network) offre un moyen de communication sécurisé sur un ordinateur ou réseau distant par le biais d'un réseau public tel qu'Internet. REMARQUE : Avant de configurer une connexion VPN, l'adresse IP ou le nom de domaine d'un serveur VPN sont nécessaires. Pour configurer l'accès à un serveur VPN :

1. À partir du volet de navigation, cliquez sur Advanced Settings

VPN PPTP), déplacez le curseur sur ON (OUI) pour activer le serveur VPN PPTP.

3. Dans la liste déroulante VPN Details (Détails VPN), sélectionnez

Advanced Settings (Paramètres avancés) pour configurer d'autres paramètres avancés comme la diffusion de contenu, l'authentification, le chiffrement MPPE et la plage d'adresses IP.

5. Entrez le nom d'utilisateur et le mot de passe d'accès au serveur

VPN. Cliquez sur le bouton

6. Cliquez sur Apply (Appliquer).73

Le routeur Wi-Fi peut faire office de pare-feu matériel sur votre réseau. REMARQUE : Le pare-feu est activé par défaut sur votre routeur.

4.6.1 General (Général)

Pour configurer les paramètres de base du pare-feu :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Firewall (Pare-feu) > onglet General (Général).

contre les attaques DoS), cochez Yes (Oui) pour protéger votre réseau contre les attaques de déni de service (DoS). Veuillez toutefois noter que l'activation de cette fonctionnalité peut affecter les performances du routeur.

4. Vous pouvez aussi surveiller l'échange de paquets entre le

réseau local (LAN) et le réseau étendu (WAN). Dans le menu déroulant Logged packets (Types de paquets), sélectionnez Dropped (Ignorés), Accepted (Acceptés) ou Both (Les deux).

5. Cliquez sur Apply (Appliquer).

4.6.2 Filtrage d'URL

Le routeur Wi-Fi offre la possibilité de filtrer l'accès à certaines adresses internet (URL). REMARQUE : Le filtrage d'URL est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites internet visités). Pour résoudre ce problème, effacez la mémoire cache dédiée au DNS avant d'utiliser le filtrage d'URL.74 Pour configurer le filtrage d'URL :

1. À partir du volet de navigation, cliquez sur Advanced Settings

3. Entrez une adresse URL et cliquez sur le bouton

4. Cliquez sur Apply (Appliquer).

4.6.3 Filtrage de mots-clés

Vous pouvez bloquer l'accès à des sites internet contenant certains mots clés. Pour configurer le filtrage de mots clés :

1. À partir du volet de navigation, cliquez sur Advanced Settings

3. Entrez un mot ou une phrase, puis cliquez sur le bouton Add

4. Cliquez sur Apply (Appliquer).

• Le filtrage de mots clés est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites internet visités). Pour résoudre ce problème, effacez la mémoire cache dédiée au DNS avant d'utiliser le filtrage de mots clés.

• Les pages internet compressées au format HTTP ne peuvent pas être filtrées. Les pages utilisant le standard HTTPS ne peuvent également pas être filtrées.75

4.6.4 Filtrage de services réseau

Le filtrage de services réseau permet de bloquer l'échange de paquets entre le réseau local (LAN) et le réseau étendu (WAN), et de restreindre l'accès des clients à certains services internet (ex : Telnet ou FTP). Pour configurer le filtrage de services réseau :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Firewall (Pare-feu) > onglet Network Services Filter (Filtrage de services réseau).

2. Dans le champ Enable Network Services Filter (Activer le

filtrage de services réseau), cochez Yes (Oui).

3. Sélectionnez ensuite le type de filtrage. L'option Black List

(Liste noire) bloque les services réseau spécifiés bloque les services réseau spécifiés. White List (Liste blanche) limite l'accès à certains services réseau uniquement.

4. Si nécessaire, spécifiez les jours et les horaires d'activité du filtre.

Remplissez ensuite le tableau de filtrage. Cliquez sur le bouton .

6. Cliquez sur Apply (Appliquer).

Par défaut, votre routeur ASUS bloque tout le trafic entrant non sollicité. La fonction de pare-feu IPv6 permet toutefois d'autoriser le trafic entrant en provenance de services spécifiques.76

4.7.1 Mode de fonctionnement

Le routeur Wi-Fi dispose de plusieurs modes de fonctionnement offrant une plus grande flexibilité d'utilisation, selon vos besoins. Pour définir le mode de fonctionnement du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > onglet Operation Mode (Mode de fonctionnement).

2. Sélectionnez l'un des modes disponibles :

• Wireless router mode (default) (Mode routeur Wi-Fi (par défaut)): Ce mode permet d'établir une connexion à Internet et d'en ouvrir l'accès aux clients disponibles sur le réseau local du routeur.

• Access Point mode (Mode point d'accès): Ce mode permet de créer un nouveau réseau Wi-Fi à partir d'un réseau existant.

3. Cliquez sur Apply (Appliquer).

REMARQUE : Le changement de mode de fonctionnement requiert un redémarrage du routeur.77

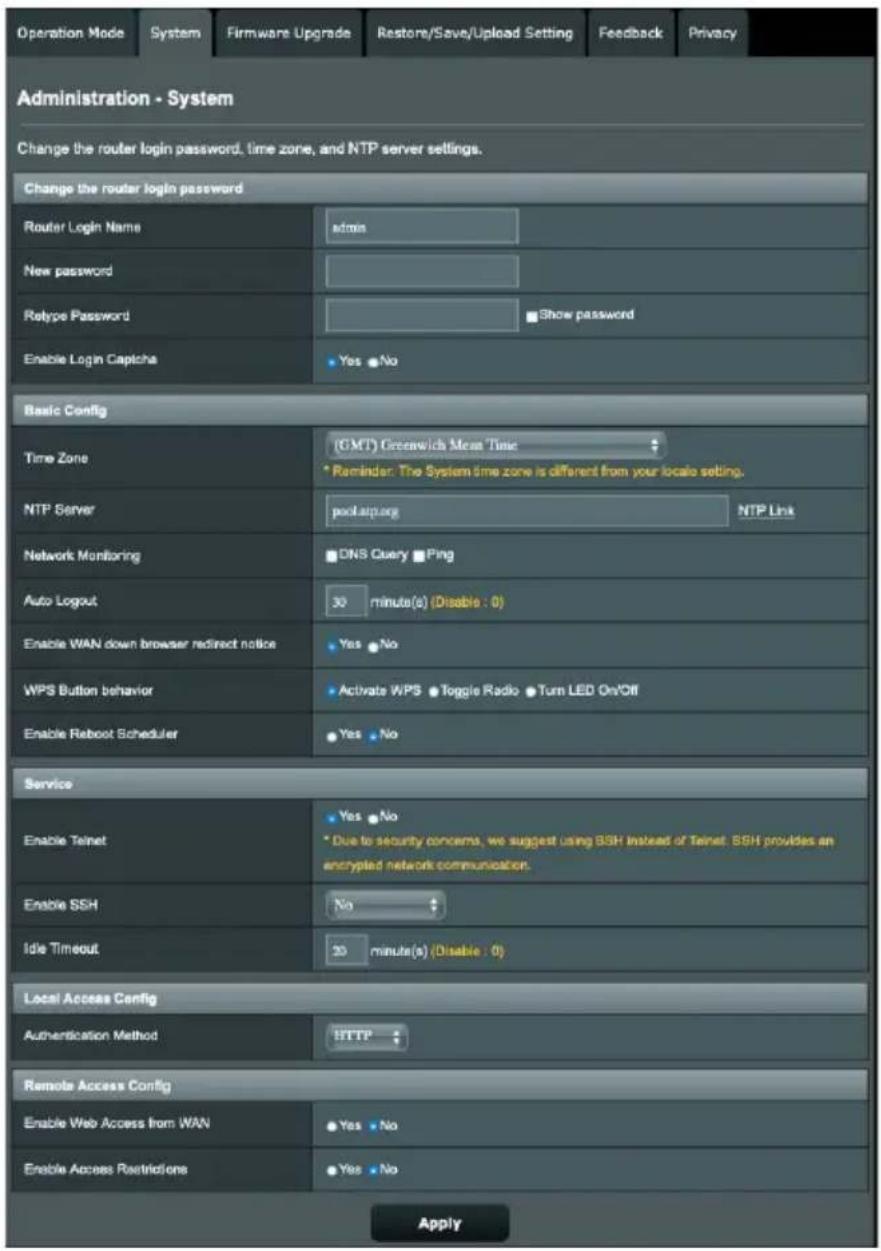

4.7.2 System (Système)

L'onglet System (Système) permet de configurer certains paramètres système du routeur Wi-Fi.78 Pour configurer les paramètres système du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > onglet System (Système).

2. Configurez les paramètres listés ci-dessous :

• Change the router login password (Modification des identifiants de connexion du routeur): Cette zone vous permet de modifier le nom d'utilisateur et le mot de passe d'accès à l'interface de gestion du routeur Wi-Fi.

• Time Zone (Fuseau horaire): Sélectionnez votre fuseau horaire.

• NTP Server (Serveur NTP): Le routeur peut accéder à un serveur NTP (Network time Protocol) pour synchroniser l'heure.

• Auto Logout (Déconnexion automatique): Détermine le délai de déconnexion de la page d'administration. Entrez la valeur 0 pour désactiver cette option.

• Enable Telnet (Activer le protocole Telnet): Cochez Yes (Oui) / No (Non) pour activer / désactiver le protocole Telnet.

• Authentication Method (Méthode d'authentification): Les protocoles d'authentification HTTP, HTTPS aident à sécuriser le routeur.

• Enable Web Access from WAN (Autoriser l'accès au routeur depuis Internet): Cochez Yes (Oui) / No (Non) pour autoriser / ne pas autoriser l'accès à l'interface de gestion du routeur depuis Internet. Sélectionnez No (Non) pour empêcher l'accès.

• Enable Access Restrictions (Activer les restrictions d'accès) : Sélectionnez Yes (Oui) pour définir une liste blanche qui permet à l'administrateur de limiter et de contrôler l'accès uniquement pour une adresse IP de confiance. a). Allow only specified IP address (Filtrage d'adresse IP): Cochez Yes (Oui) si vous souhaitez spécifier les adresses IP des clients pouvant accéder à l'interface de gestion du routeur depuis Internet. b). Specified IP Address (Adresses IP): Entrez les adresses IP du réseau étendu (WAN) des clients autorisés à accéder à l'interface de gestion du routeur depuis Internet. La liste des clients permet d'ajouter un maximum de 4 adresses IP.

3. Cliquez sur Apply (Appliquer).79

4.7.3 Mise à jour du firmware

REMARQUE : Téléchargez la dernière version du firmware sur le site internet d'ASUS : http://www.asus.com Pour mettre à niveau le firmware du routeur ou du modem 4G :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > onglet Firmware Upgrade (Mise à jour du firmware).

2. Dans le champ New Firmware File (Nouveau fichier de

firmware) ou New Modem Firmware (Nouveau firmware du modem), cliquez sur Browse (Parcourir) pour localiser le fichier téléchargé.

• Une fois le processus de mise à niveau terminé, patientez quelques instants le temps que le routeur redémarre.

• Si la mise à niveau échoue, le routeur bascule automatiquement en mode de secours et le voyant d'alimentation situé en façade du routeur clignote lentement. Pour restaurer le routeur, consultez la

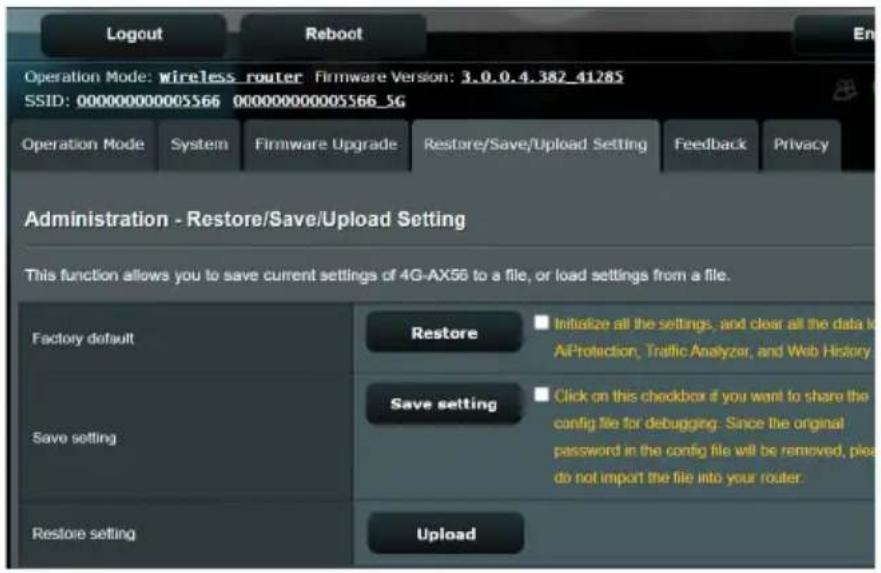

Pour restaurer/sauvegarder/transférer les paramètres de configuration du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > Restore/Save/ Upload Setting (Restauration/Sauvegarde/Transfert de paramètres).

2. Sélectionnez une tâche :

• Pour restaurer la configuration d'usine du routeur, cliquez sur Restore (Restaurer) puis sur OK lorsque le message de confirmation apparaît.

• Pour effectuer une copie de sauvegarde des paramètres du routeur, cliquez sur Save setting (Sauvegarder la configuration), sélectionnez le dossier souhaité et cliquez sur Save (Sauvegarder).

• Pour restaurer le routeur à partir d'un fichier de configuration précédent, cliquez sur Browse (Parcourir) et localisez le fichier, puis cliquez sur Upload (Charger). IMPORTANT ! En cas de défaillance du routeur, chargez la dernière version du firmware. Ne pas restaurer le routeur à ses paramètres par défaut.81

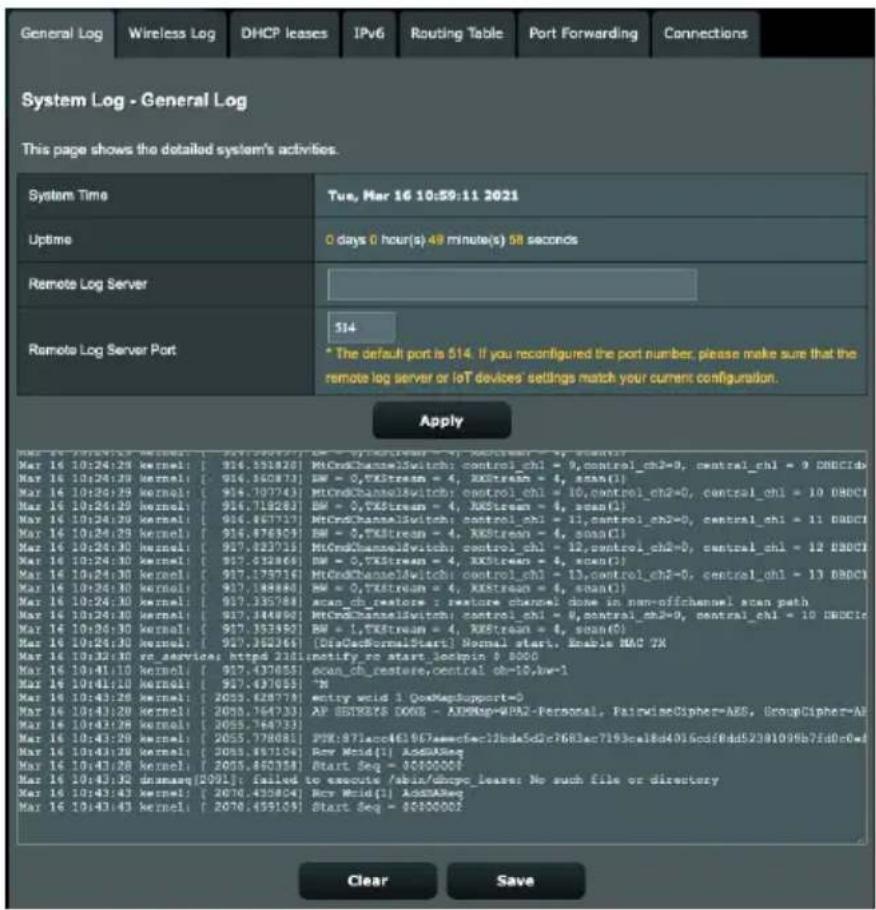

Journal système Le journal système contient les activités du réseau enregistrées par le routeur. REMARQUE : Le journal système est réinitialisé à chaque extinction ou redémarrage du routeur. Pour afficher le journal système :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > System Log (Journal système).

2. Les activités du réseau sont répertoriées dans les 5 onglets

• General Log (Général)

4.9 Liste des fonctions prises en charge

Réseau étendu (WAN) filaire Réseau local (LAN) comme réseau étendu (WAN) Réseau cellulaire à haut débit Réseau local (LAN) Télévision sur IP V N/D N/D Switch Control (Contrôle de commutation) > NAT Acceleration (Accélération NAT) (IPv4 uniquement) V N/D N/D Switch Control (Contrôle de commutation) > Jumbo Frame (Trame géante) V N/D N/D Réseau étendu (WAN) IPv6 (Protocole IPv6) V V V (1) Déclenchement de port V V V (2) Serveur virtuel et redirection de port V V V (2) Zone démilitarisée V V V (2) Service DDNS V V V (2) NAT Passthrough V V V (2) Gestionnaire de trafic QoS V V V Pare-feu General (Général) V V V Filtrage d'URL V V V Filtrage de mots-clés V V V Filtrage de services réseau V V V Pare-feu IPv6 V V N/D Administration System (Système) > Enable Web Access from WAN (Autoriser l'accès au routeur depuis Internet) V V V (2) Le routeur Wi-Fi prend en charge les connexions filaires et cellulaires au réseau étendu (WAN) en modes basculement et restauration. Le réseau cellulaire mobile est utilisé pour l'accès internet et comme connexion de secours. Les réseaux locaux (LAN), étendus (WAN) et VPN ainsi que le pare-feu prennent en charge différentes fonctions telles que listées dans le tableau ci-dessous. Consultez le tableau de comparaison ci-dessous.83 REMARQUES : V (1) : La connexion internet via un réseau cellulaire à haut débit possède un menu de configuration distinct V (2) : De manière générale, le fournisseur de service internet assigne une adresse IP privée au réseau cellulaire à haut débit et pouvant causer l'échec du service au réseau étendu. Applications Serveur VPN V V V (2) Serveur FTP V V V (2)84 5 Utilitaires5 Utilitaires REMARQUE : Téléchargez et installez les utilitaires pour votre routeur sur le site officiel ASUS: https://www.asus.com/fr/support/Download-Center/

5.1 Device Discovery (Détection d'appareils)

Détection d'appareils est un utilitaire Wi-Fi ASUS qui détecte les routeurs Wi-Fi ASUS et permet de les configurer facilement. REMARQUE : Lorsque le routeur fonctionne en mode point d'accès, cet utilitaire est nécessaire pour obtenir l'adresse IP du routeur. Windows: Mac OS:85

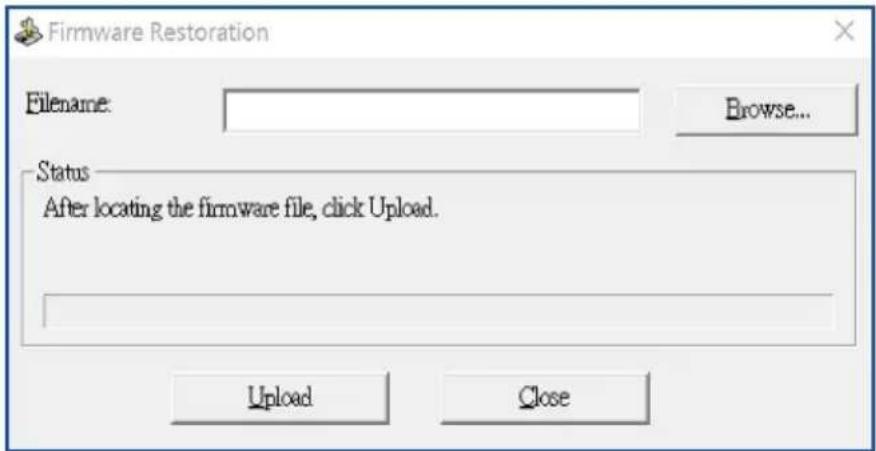

5.2 Firmware Restoration (Restauration du

firmware) Restauration du firmware est un utilitaire qui recherche automatiquement les routeurs Wi-Fi ASUS dont la mise à jour du firmware a échouée, puis restaure ou charge le firmware que vous avez spécifié. Cela télécharge le firmware que vous avez choisi. Le processus prend de 3 à 4 minutes. IMPORTANT ! Placez le routeur en mode de secours avant de lancer l'utilitaire Restauration du firmware. Windows: Mac OS:86 Pour basculer le routeur en mode de secours et utiliser l'utilitaire Restauration du firmware :

1. Débranchez la source d'alimentation de votre routeur Wi-Fi.

2. Maintenez enfoncé le bouton de réinitialisation situé à l'arrière

du routeur et rebranchez l'adaptateur secteur au routeur. Relâchez le bouton de réinitialisation une fois que le voyant d'alimentation en façade se met à clignoter lentement pour indiquer que le routeur est en mode de secours.

3. Configurez une adresse IP statique sur votre ordinateur et

utilisez les éléments suivants pour configurer les paramètres TCP/IP : Adresse IP: 192.168.1.x Masque de sous-réseau: 255.255.255.0

4. Depuis le Bureau de votre ordinateur, cliquez sur Start

(Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur Wi-Fi) > Firmware Restoration (Restauration du firmware).

5. Spécifiez un fichier de firmware, puis cliquez sur Upload

(Charger). REMARQUE : Cet utilitaire n'est pas un outil de mise à niveau du firmware et ne doit pas être utilisé avec un routeur Wi-Fi ASUS fonctionnant normalement. Les mises à niveau du firmware doivent être effectuées via l'interface de gestion du routeur. Consultez le Chapitre 4 : Configurer les paramètres avancés pour plus de détails.87 6 Dépannage6 Dépannage Ce chapitre offre des solutions aux problèmes pouvant survenir lors de l'utilisation de votre routeur. Si vous rencontrez un problème non traité dans ce chapitre, rendez-vous sur le site d'assistance d'ASUS sur : https://www.asus.com/fr/support pour plus d'informations sur votre produit et obtenir les coordonnées du service technique d'ASUS.

6.1 Dépannage de base

Si votre routeur ne fonctionne pas correctement, essayez les solutions de dépannage de base suivantes. Mettez à jour le firmware.

1. Ouvrez l'interface de gestion du routeur. Cliquez sur Advanced

Settings (Paramètres avancés) > Administration > onglet Firmware Upgrade (Mise à jour du firmware). Cliquez sur Check (Vérifier) pour vérifier si une mise à jour du firmware est disponible.

2. Si un nouveau firmware est disponible, rendez-vous sur

http://www.asus.com/fr/support pour le télécharger.

3. Dans l'onglet Firmware Upgrade (Mise à jour du firmware),

cliquez sur Browse (Parcourir) pour localiser le fichier téléchargé.

4. Cliquez sur Upload (Charger) pour lancer le processus de mise

à niveau du firmware.88 Réinitialisez votre réseau dans l'ordre suivant :

1. Éteignez le modem.

2. Débranchez la prise d'alimentation du modem.

3. Éteignez le routeur et les ordinateurs connectés.

4. Branchez la prise d'alimentation du modem.

5. Allumez le modem et patientez environ 2 minutes.

6. Allumez le routeur et patientez environ 2 minutes.

7. Allumez vos ordinateurs.

Vérifiez que les câbles réseau Ethernet sont correctement branchés.

• Lorsque le câble Ethernet connectant le routeur au modem est correctement branché, le témoin lumineux du routeur dédié au réseau internet (WAN) s'allume.

• Lorsque le câble Ethernet connectant un ordinateur sous tension au routeur est correctement branché, le témoin lumineux du routeur dédié au réseau local (LAN) s'allume. Vérifiez que les paramètres de connexion Wi-Fi de l'ordinateur correspondent à ceux du routeur.

• Lorsque vous tentez d'établir une connexion Wi-Fi entre un ordinateur et le routeur, assurez-vous que le SSID (nom du réseau Wi-Fi), la méthode de chiffrement et le mot de passe sont corrects. Vérifiez que les paramètres de configuration du réseau sont corrects.

• Chaque client du réseau se doit de posséder une adresse IP valide. Il est recommandé d'utiliser le serveur DHCP du routeur pour affecter automatiquement les adresses IP aux clients du réseau.

• Certains fournisseurs d'accès internet au câble requièrent l'adresse MAC de l'ordinateur enregistré sur leur réseau. Vous pouvez obtenir l'adresse MAC d'un client à partir de l'interface de gestion du routeur, en cliquant sur Network Map (Carte du réseau) > page Clients. Placez le curseur de souris au-dessus d'un client pour visualiser son adresse MAC.89

6.2 Foire aux questions (FAQ)

Impossible d'accéder à l'interface de gestion du routeur

• Si vous utilisez une connexion filaire, vérifiez le câble Ethernet et l'état des différents voyants lumineux tel qu'expliqué dans la section précédente.

• Assurez-vous d'utiliser les bons identifiants de connexion. Le nom d'utilisateur/mot de passe par défaut est “admin”. Vérifiez également que la touche de verrouillage des majuscules n'a pas été activée.

• Supprimez les cookies et les fichiers temporaires de votre navigateur internet. Pour Internet Explorer, suivez les instructions suivantes :

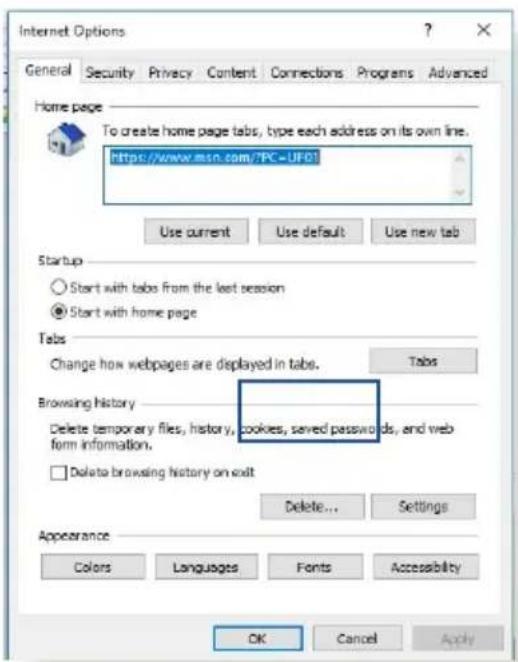

1. Ouvrez Internet Explorer,

puis cliquez sur Tools (Outils) > Internet Options (Options internet).

2. Dans l'onglet General

(Général), sous Browsing history (Historique de navigation), cliquez sur Delete… (Supprimer…), sélectionnez Temporary Internet Files (Fichiers internet temporaires) et Cookies puis cliquez sur Delete (Supprimer). REMARQUES :

• Les options de suppression des cookies et des fichiers temporaires peuvent varier en fonction du navigateur internet utilisé.

• Si applicable, désactivez votre proxy, la numérotation de votre connexion à distance, et configurez les paramètres TCP/IP de sorte à obtenir une adresse IP automatiquement. Pour plus de détails, consultez le chapitre 1 de ce manuel.

• Assurez-vous d'utiliser des câbles réseau Ethernet de catégorie 5 ou 6.90 Le client ne peut pas établir de connexion Wi-Fi avec le routeur. REMARQUE : Si vous rencontrez des problèmes de connexion au réseau 5 GHz, assurez-vous que votre appareil soit compatible avec cette bande de fréquence.

• Rapprochez le routeur du client.

• Si disponibles, essayez d'ajuster l'angle des antennes du routeur. Pour plus de détails, consultez la section 1.4 Placer votre routeur.

• Serveur DHCP désactivé :

1. Ouvrez l'interface de gestion du routeur. Dans l'interface

de gestion du routeur, cliquez sur General (Général) > Network Map (Carte du réseau) > icône Clients.

2. Si l'appareil n'apparaît pas dans la liste, cliquez sur

Advanced Settings (Paramètres avancés) > LAN (Réseau local) > onglet DHCP Server (Serveur DHCP), et vérifiez que la case Yes (Oui) du champ Enable the DHCP Server (Activer le serveur DHCP) est bien cochée.

• Le SSID est masqué. Si votre appareil est en mesure de détecter d'autre réseaux Wi-Fi sauf celui de votre routeur, allez dans Advanced Settings (Paramètres avancés) > Wireless (Wi- Fi) > onglet General (Général), cochez l'option No (Non) du champ Hide SSID (Masquer le SSID), et l'option Auto du champ Control Channel (Canal).

• Si vous utilisez une carte Wi-Fi, vérifiez que le canal Wi-Fi utilisé est disponible dans votre pays/région. Dans ce cas, modifiez le canal et les autres paramètres Wi-Fi appropriés.

• Si vous ne parvenez toujours pas à établir une connexion Wi-Fi au routeur, restaurez sa configuration d'usine. Pour ce faire, dans l'interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).91 Internet n'est pas accessible.

• Vérifiez que votre routeur peut se connecter à l'adresse IP du réseau étendu (WAN) de votre FAI. Pour ce faire, dans l'interface de gestion du routeur, allez dans General (Général) > Network Map (Carte du réseau) et vérifiez l'état de la connexion internet.

• Si votre routeur ne peut pas se connecter à Internet, essayez de réinitialiser le réseau comme décrit à la sous-section Réinitialisez votre réseau dans l'ordre suivant sous Dépannage de base.

• Le client a été bloqué par la fonctionnalité de contrôle parental. Dans l'interface de gestion du routeur, allez dans General (Général) > Parental Controls (Contrôle parental) et vérifiez que l'appareil figure dans la liste. Si c'est le cas, utilisez le bouton Supprimer pour retirer le client de la liste, ou modifiez les horaires de blocage.

• Si Internet n'est toujours pas accessible, essayez de redémarrer l'ordinateur et vérifiez son adresse IP et de passerelle.

• Vérifiez les témoins lumineux du modem ADSL et du routeur Wi-Fi. Si le voyant lumineux dédié au réseau étendu (WAN) du routeur est éteint, vérifiez l'état de connexion des câbles. L'accès au réseau cellulaire n'est pas disponible.

• Insérez une carte SIM dotée d'un accès à Internet et vérifiez que le voyant lumineux dédié à la connexion 3G/4G est allumé. Si ce n'est pas le cas, vérifiez que la carte SIM est correctement insérée.

• Les paramètres de connexion au réseau mobile ne sont pas appliqués automatiquement. Vérifiez les paramètres de connexion au réseau mobile auprès de votre opérateur de téléphonie mobile.

• Allez ensuite dans Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > onglet Internet Connection (Connexion internet).

• Dans le champ WAN Interface (Interface WAN), sélectionnez Mobile broadband (Réseau cellulaire à haut débit).92

• Si le problème persiste :

• Vérifiez que la bande de fréquence utilisée est prise en charge par votre opérateur de téléphonie mobile.

• Placez le routeur Wi-Fi à proximité d'une fenêtre pour garantir une bonne réception du signal 3G/4G.

• Vérifiez que le déclenchement de port, la redirection de port et les services DDNS et DMZ ne fonctionnent pas. La plupart des FAI fournissent une adresse IP privée à un appareil haut débit mobile. C'est pourquoi, certains services, tels que AiCloud, ne sont pas accessibles. Veuillez contacter votre FAI pour obtenir une assistance technique. Oubli du SSID (nom du réseau) ou du mot de passe de connexion au réseau

• Configurez un nouveau SSID et une nouvelle clé de chiffrement par le biais d'une connexion filaire (câble Ethernet). Ouvrez l'interface de gestion du routeur, allez sur la page Network Map (Carte du réseau), spécifiez un nouveau SSID ainsi qu'une nouvelle clé de chiffrement, puis cliquez sur Apply (Appliquer).

• Restaurer la configuration d'usine du routeur. Pour ce faire, dans l'interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer). Le nom d'utilisateur / mot de passe par défaut est “admin”.93 Restauration des paramètres par défaut du routeur ?

• Allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer). Les éléments suivants sont les paramètres par défaut du routeur : Nom d'utilisateur : admin Mot de passe : admin Adresse IP du routeur : 192.168.1.1 / router.asus.com Paramètres Wi-Fi :

REMARQUE : XX correspond aux deux derniers chiffres de l'adresse MAC 2,4 GHz. Vous pouvez les trouver sur l'étiquette située à l'arrière de votre routeur. Échec de la mise à jour du firmware. Placez le routeur en mode de secours et exécutez l'utilitaire Restauration du firmware. Consultez la section 5.2 Firmware Restoration (Restauration du firmware) pour en savoir plus sur l'utilisation de cet utilitaire.94 Impossible d'accéder à l'interface de gestion du routeur A. Désactivez le serveur proxy si celui-ci est activé. Windows®

1. Cliquez sur Start (Démarrer) >

Internet Explorer pour ouvrir le navigateur.

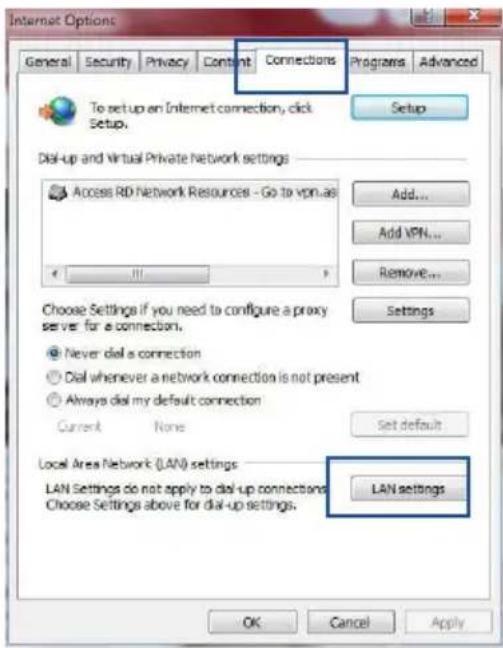

2. Cliquez sur Tools (Outils) >

Internet options (Options internet) > onglet Connections (Connexions) > LAN settings (Paramètres réseau). Avant de configurer votre routeur Wi-Fi, suivez les instructions suivantes pour votre ordinateur hôte et les autres clients du réseau.

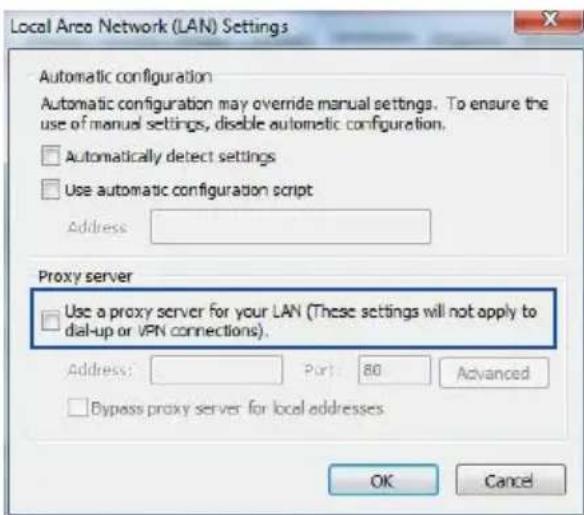

3. À partir de l'écran des

paramètres du réseau local, décochez l'option Use a proxy server for your LAN (Utiliser un serveur proxy pour votre réseau local).

4. Cliquez sur OK une fois

terminé.95 Sous MAC OS

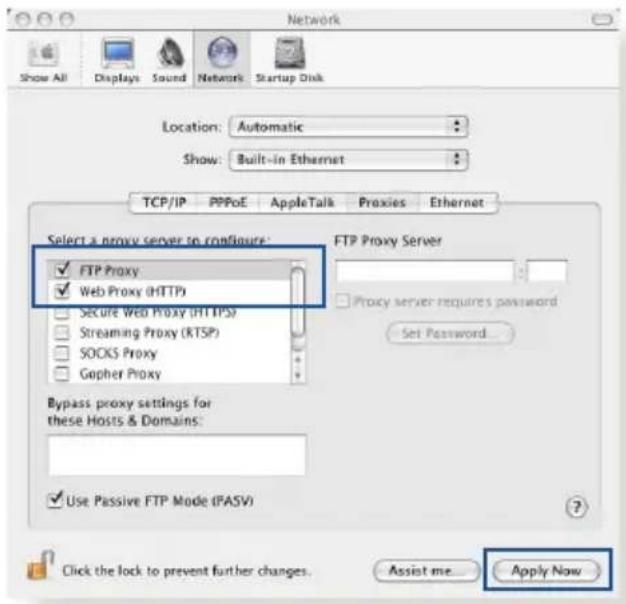

1. Dans votre navigateur

Safari, cliquez sur Safari > Preferences (Préférences) > Advanced (Avancées) > Change Settings (Modifier les réglages)

2. Dans la liste des

protocoles, décochez les options FTP Proxy (Proxy FTP) et Web Proxy (HTTP) (Proxy web sécurisé (HTTP)).

3. Cliquez sur Apply Now (Appliquer maintenant) une fois

terminé. REMARQUE : Consultez le fichier d'aide de votre navigateur internet pour plus de détails sur la désactivation du serveur proxy. B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP. Windows®

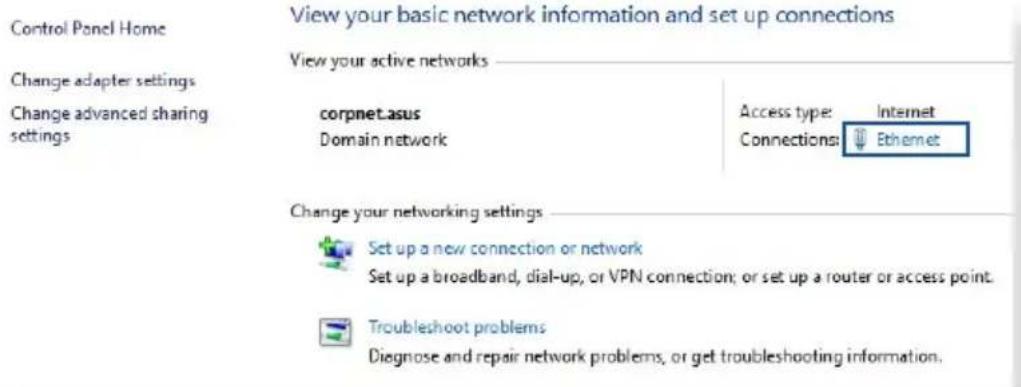

1. Cliquez sur Start (Démarrer) > Control Panel (Panneau

de configuration) > Network and Sharing Center (Centre réseau et partage) > Manage network connections (Gérer les connexions réseau).96

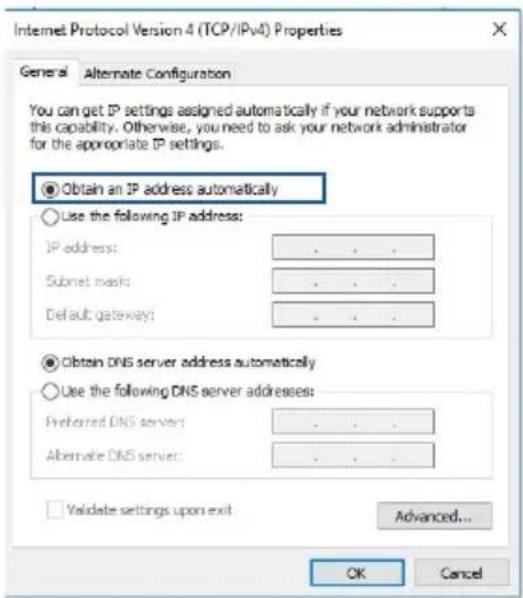

4. Pour obtenir une adresse IP

IPv4, cochez l'option Obtain an IP address automatically (Obtenir une adresse IP automatiquement). Pour obtenir une adresse IP IPv6, cochez l'option Obtain an IPv6 address automatically (Obtenir une adresse IPv6 automatiquement).

5. Cliquez sur OK une fois

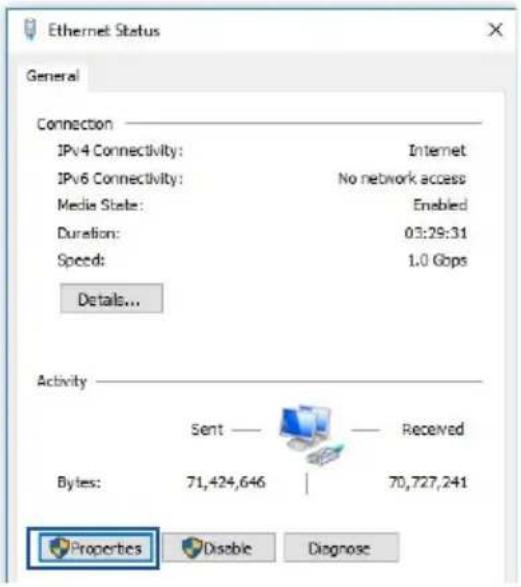

2. Cliquez sur Properties

(Propriétés) pour afficher la fenêtre des propriétés réseau.

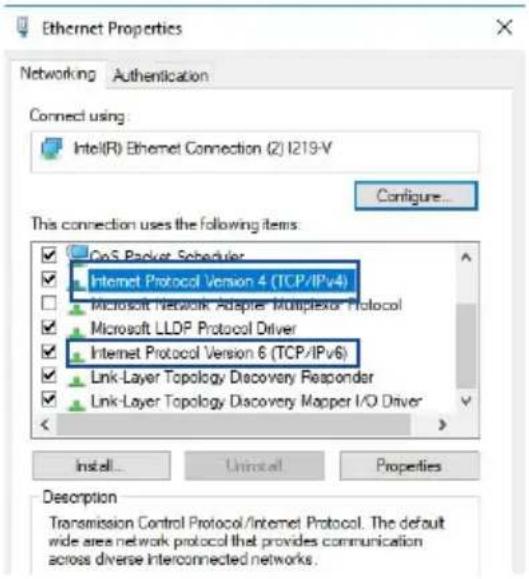

3. Sélectionnez Internet

Protocol Version 4 (TCP/ IPv4) (Protocole internet version 4 (TCP/IPv4)) ou Internet Protocol Version 6 (TCP/IPv6) (Protocole internet version 6 (TCP/IPv6)), puis cliquez sur Properties (Propriétés).97 Sous MAC OS

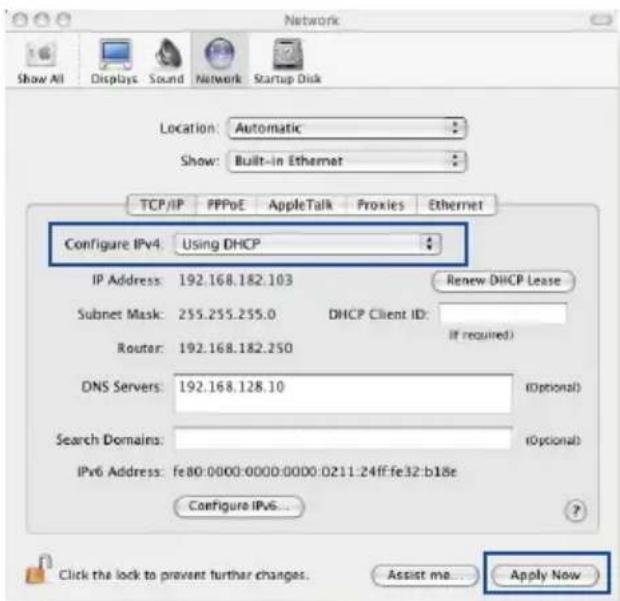

1. Cliquez sur l'icône Apple

située en haut à gauche de votre écran.

2. Cliquez sur System

Preferences (Préférences Système) > Network (Réseau) > Configure... (Configurer...)

3. Dans l'onglet TCP/IP,

sélectionnez Using DHCP (Via DHCP) dans le menu déroulant Configure IPv4 (Configurer IPv4).

4. Cliquez sur Apply Now (Appliquer maintenant) une fois terminé.

REMARQUE : Consultez l'aide de votre système d'exploitation pour plus de détails sur la configuration des paramètres TCP/IP de votre ordinateur. C. Désactivez la numérotation de votre connexion à distance (si applicable). Windows®

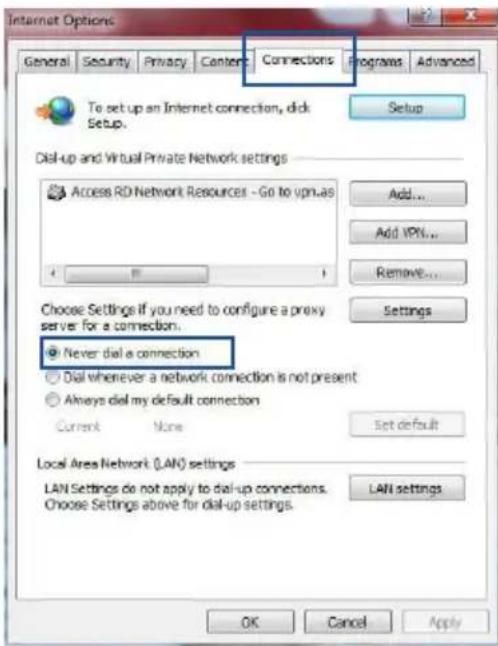

1. Cliquez sur Start (Démarrer) >

Internet Explorer pour ouvrir le navigateur.

2. Cliquez sur Tools (Outils)

connection (Ne jamais établir de connexion).

4. Cliquez sur OK une fois

Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/support.
