MODE D'EMPLOI ESM4450 Emko

Régulateur de procédé PID à entrée universelle avec Système de module E/S intelligent

-Affichage de procédé (PV) à 4 chiffres et de consigne de procédé (SV) à 4 chiffres

-Entrée procédé universelle (TC, RTD, mV--, V--, mA--)

-Entrée de capteur secondaire en option

-Étalonnage double ou multiple pour entrée Tension--- et Courant---

-Modes de contrôle ON/OFF, P, PI, PD et PID configurables

-Réglage automatique PID Auto-tune et Self-tune

-Sélection du mode manuel/automatique pour les sorties contrôle -Transfert sans à-coup

-Fonction contrôle de soupape motorisée

-Fonctions de chauffage, refroidissement et d'alarme programmables pour sorties contrôle

-Fonction (Ramp & Soak) de contrôle de profil en 8 segments et marche-pause/arrêt en utilisant via le module d'entrée logique

-Fonction point de consigne distant via les modules d'entrée analogique

-Retransmission

-Détection dysfonctionnement de l'élément chauffant via le module d'entrée 0...5A~CT

-Système de module E/S intelligent

-Communication en série RS-232 (standard) ou RS-485 (en option) avec protocole Modbus RTU

Spécifications :

Entres proceded

Entrée universelle: Entrée universelle, TC, RTD, Courant/tension

Thermocouple (TC): L (DIN 43710), J, K, R, S, T, B, E et N (IEC584.1)(ITS90) C (ITS90)

Thermorésistance (RTD): PT-100 (IEC751)(ITS90)

Entrée mV, V, mA

Plage de mesure : Veuillez vous référer au Tableau 1 pour le choix de l'échelle et du type d'entrée

Précision: ±0.25% de la pleine échelle pour le thermocouple, la thermorésistance et la tension

Compensation: Automatiquement ± 0,1^ / 1^

Compensation de ligne : Maximum 10 ohms

Protection rupture du capteur : Excellente

Cycle d'échantillonnage : 3 échantillons par seconde

Filtredentree:0,0a900,0 secondes

Controle

Modes de contrôle : Programmable ON/OFF, P, PI, PD ou PID.

SORTIE

Sortie relais standard: 5A @ 250V~

Sortie alarmée ou contrôle programmable)

(Durée de vie électrique : 100 000 cycles (pleine charge))

Modules de sortie

-Module de sortie relais -Module de sortie relais statique (max.26mA,22V---) -Module de sortie(transistor) numérique (max. 40 mA à 18 V---) -Module de sortie courant 0/4...20 mA Modules d'entree -Module d'entree numérique -Module d'entree courant 0/4...20 mA -Module d'entree 0...5A\~CT -Module d'entree 0...50 m V --- ou TC -Module d'entree PT-100 -Module d'entree 0...10 V---

Tension d'alimentation

100-240V 50/60Hz(-%15+%10)-6VA

24V50/60Hz(-%15+%10)-6VA or 24V=

(-%15+%10)-6W

(La tension d'alimentation doit être établie dans l'ordre.)

Indicateurs

Indicateurs de procédés :

ESM-4450 et ESM-9450 : 10,1 mm Affichage LED rouge à 4 chiffres

ESM-4950 et ESM-7750 : 13,2 mm Affichage LED rouge à 4 chiffres

ESM-9950 : 19 mm Affichage LED rouge à 4 chiffres

Indicateurs des points de consigne :

ESM-4450, ESM-4950 et ESM-9450: 8 mm Affichage LED vert à 4 chiffres

ESM-7750:9,1mm AffichageLEDvert4chiffres

ESM-9950 : 10.8 mm Affichage LED vert à 4 chiffres

indicateurs LED : AT (autoreglage), SV (point de consigne), Man

(mode manuel), Auto (mode automatique), O1/2/3 (LED d'état des sorties),

C. F. V. LED Ramp et Remote

Classes d'environnement et spécifications physiques

Température de fonctionnement: 0...50°C

Humidité de fonctionnement maxi (SADISdenation)

Indice de protection : NEMA 4X (IP65 face avant, IP20 face arrière)

Montage : Montage sur boîtier de type 1

Installation: Installation fixe Catégorie II

Catégorie de surtension: II

Degré de pollution: II, bureau ou lieu de travail, pollution non conductrice

ESM-4450: Qgr. ESM-4950260gr. ESM-7750:270 gr. ESM-9950:260ESM-9450: gr. Dimensions/Decoupe du panneau ESM-4450: (48 x 48mm, Profondeur:116 mm) / (46 x 46mm) ESM-4950 : (96 x 48mm, :86.5 mm) / (92 x 46mm)Profondeur ESM-7750: (72× 72mm, :87.5 mm) / (69 x 69mm)Profondeur ESM-9950: (96 x 96mm, :87.5 mm) / (92 x 92mm) Profondeur ESM-9450:(48x96mm, :86.5 mm)/(46x92mm)Profondeur Distance minimale entre les centres de decoupe du panneau: ESM-4450: X=65mm, Y=65mm ESM-4950: X=129mm, Y=65mm ESM-7750: X=97mm, Y=97mm ESM-9950 : X=129mm, Y=129mm ESM-9450: X=65mm, Y=129mm

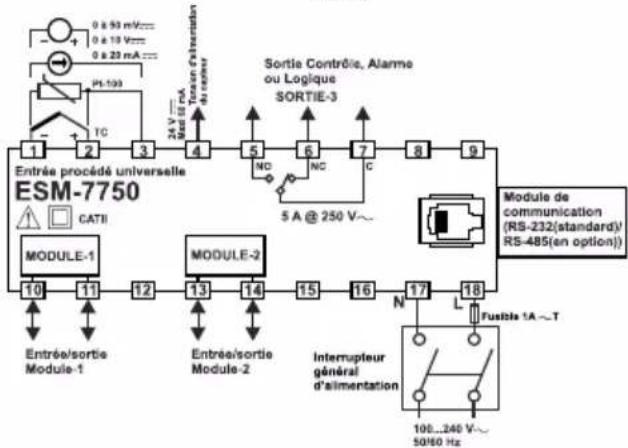

Raccordements électriques

Remarque-1: Il y a une résistance antidéflagrante, fusible interne. Remarque-2: Un fusible externe est recommandé. 1A- pour alimentation 2400 or 24V 1A- pour l'alimentation 24V Remarque-3: "L'est (+), est (-) pour 24Vension d'alimentation

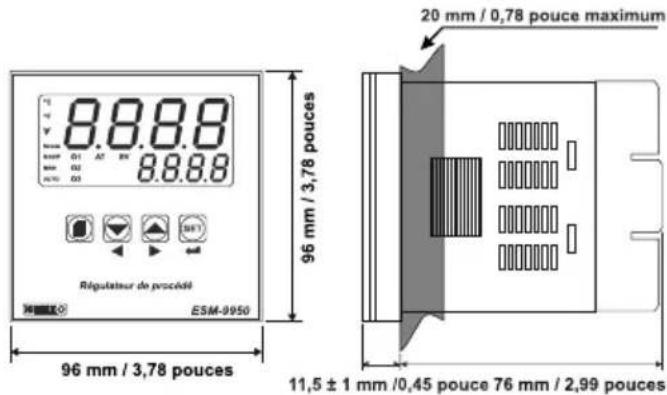

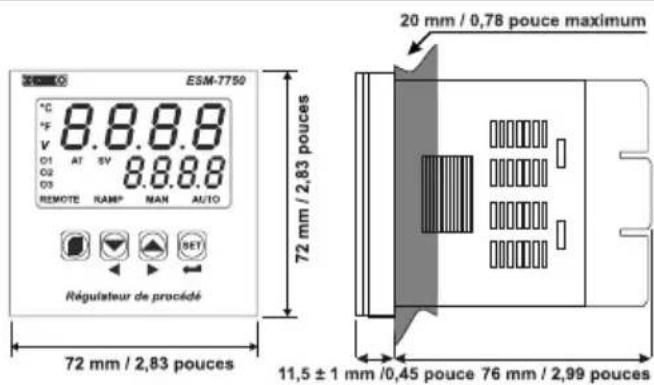

DIMENSIONS

FIXATION SUR PANNEAU

1- Avant d'installer l'unité sur votre panneau, assurez-vous des bonnes dimensions de lacopeau. 2- Verifiez la position de la gamiture de la façade. 3- Introduisez l'unité dans la détouque. Si les attaches de montage sont sur l'unité, retirez-les avant d'introduire l'unité dans le panneau. 4- Introduisez l'unité dans la détouque du panneau par la face avant. 5- Introduisez les attaches de montage dans les trous situés en haut et en bas de l'unité et serrez les vis de fixation jusqu'à ce que l'unité soit fermement fixée au panneau.

Réglage de la valeur de consigne de procédé

Scheme d'accès aux paramètres opérateurs

Schéma d'accès aux paramètres technicien

Set list: valeurs de consigne

PSEL Unite consigne de procedé (-1999,9999) [RLr]Unité consigne d'Alarmé-1 (-1999,9999) RL2 Unite consigne d'Alarme-2 (-1999,9999) RL3 Unite consigne d'Alarme-3 (-1999,9999)

Run List : sélection du mode de fonctionnement et du réglage PID

kunn SELECTION REGLAGE La selection d'une des methodes ci-dessous permet au dispositif de déterminer les paramétres PID.

Le dispositif fonctionne selon les paramètres PID Paramètres

Auto-Tune (réglement du cycle de limite) Self-Tune (réglement de la réponse du segment)

Auto-Self Tune L'action Self-Tune est exécutée, si les conditions sont réunies au démarrage initial. En mode normal, il contrôle les conditions de réglage de la sélection Auto Tune expliquée ci-dessous. Si une des conditions est réalisée, l'action Auto-Tune est exécutée.

Rto SELECTION DU REGlAGE AUTOMATIQUE

Non-execution (reglage du cycle de limite) par le disposifit YES Execution (reglage du cycle de limite) par le dispositif

Ruko selection du mode de fonctionnement

Automatique: Le dispositif calcule automatiquement la valeur de sortie en pourcentage (%). Manuel: Le régime de sortie en pourcentage (\%) peut être régulé manuellement à l'aide des boutons de direction.

Commande Ramp/Soak

La fonction Ramp/Soak est désactivée. La fonction Ramp/Soak est active. La fonction Ramp/Soak est suspendue. Le temps réel est arrêté.

SL Controlde la soupape motorised

Le contrôle de la vanne motorisée est désactivé. La vanne motorisée est utilisée avec la fonction PID de chauffage. La soupape motorisée est utilisée avec la fonction PID de refroidissement.

TRANSFERT SANS ACOUP

La valeur de sortie procédée du mode manuel n'est pas prise en compte lors du passage du mode manuel au mode automatique. La nouvelle sortie contrôlée en mode automatique est appliquée à la sortie procédée. La dernière valeur de sortie en % est prise comme valeur de sortie du mode manuel et le mode manuel se poursuit lors du passage du mode automatique au mode manuel.

En passant du mode manuel au mode automatique, la dernière valeur de sortie procédé du mode manuel est acceptée comme première valeur de sortie procédé du mode automatique et le mode automatique prend la suite. La dernière valeur de sortie procédé en % du mode automatique est acceptée comme valeur de sortie procédé du mode manuel et le mode manuel prend la suite.

Annulation du verrouilage d'alarme

L'annulation du verrouillage d'alarme n'a pas été effectuée.

YES En cas de sortie d'alarme avec verrouillage et d'absence d'état d'alarme, le verrouillage sera terminé par le dispositif. Une fois terminé, ce paramètre affiche automatiquement

Disp list: sélection des fonctions de la partie supérieure et inférieure de l'écran.

Elle définit la fonction de la partie supérieure de l'écran. Ce paramètre détermine la valeur affichée dans la partie supérieure de l'écran.

La valeur de procédé (PV) est affichée dans la partie supérieure de l'écran.

Le résultat de la soustraction de la valeur de consigne de procédé et de la valeur de procédé (SV-PV) est affiché dans la partie supérieure de l'écran.

Si un des modules d'entrée analogique est connecté au port du Module-1 ou Module-2, la valeur mesurée du module s'affiche dans la partie supérieure de l'écran.

Elle définit la fonction de la partie inférieure de l'écran. Ce paramètre détermine la valeur affichée dans la partie inférieure de l'écran.

000 La valeur de consigne (SV) de procédé s'affiche dans la partie inférieure de l'écran.

La valeur de sortie en % applicée à la sortie contrôle de procédés s'affiche dans la partie inférieure de l'écran.

002 L'état de la fonction Ramp/Soak est affiché dans la partie inférieure de l'écran.

Si un des modules d'entrée analogue est connecté au port du Module-1 ou Module-2, la valeur mesurée sur cette entrée de module s'affiche dans la partie supérieure de l'écran.

Si le module d'entrée CTV (EMI-420) est connecté au port du Module-1 ou Module-2, la valeur mesurée sur cette entrée de module s'affiche dans la partie inférieure de l'écran.

Rmp soa: configuration de la fonction ramp/soak et des valeurs de consigne (SET) de segment

Paramètre Soft-Start (démarrage progressif). Lorsque l'appareil est mis sous tension, la valeur de procédé atteint la valeur de consigne au terme de ce temps.

Paramètre de tolérance Ramp/Soak (Échelle 0 %; 50%) Si, en cours de cycle Ramp/Soak, la valeur de procédé est hors tolérance (définie avec ce paramètre), la temporisation sera arrêtée.

Paramètre de sélection de segment de programme Ramp/Soak.

0000 1. Programme étapes 1-4

1. programme étapes 5-8

Les segments allant de 1 à 8 sont appliqués comme un seul programme.

Valeur de consigne de segment de la fonction Ramp/Soak. Concernant la gradation, la valeur de procédé atteint les valeurs de consigne de segment définies dans ces paramètres au terme des temps définis dans les paramètres de temps de gradation. Concernant le trempage, la valeur de procédé est constante en termes de valeurs de consigne de segment définies dans ces paramètres par rapport aux temps définis dans les paramètres de temps de trempage. Les valeurs de consigne de segment Ramp/Soak peuvent être définies entre la valeur minimum de l'échelle de consigne et la valeur maximum de l'échelle de consigne.

Temps gradation (ramp) de la fonction Ramp/Soak La valeur de procédé atteint les valeurs de consigne de segment au terme des temps définis dans ces paramètres.

Temps trempage (soak) de la fonction Ramp/Soak La valeur de procédé est constante en termes de valeur de consigne de segment pour les temps définis dans ces paramètres.

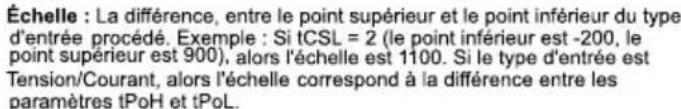

Définir le type d'entrée procédée.

0000 Sélection du type d'entrée TC

0001 Sélection du type d'entrée RTD

002 Sélection du type d'entrée Courant/Tension

Définir le type et l'échelle du thermocouple pour l'entrée TC. Il est actif si le type d'entrée TC est sélectionné

0000 L (-100^;850^) ou (-148^;1562^)

0001 L (-100,0°C; 850,0°C) ou (-148,0°F; 999,9°F)

000J (-200°C; 900°C) ou (-328°F; 1652°F)

0003J(-199,9°C;900,0°C) ou (-199,9°F;999,9°F)

004 K (-200^;1300^) ou (-328^;2372^)

005 K(-199.9°C;999.9°C) ou (-199.9°F;999.9°F)

0005R0℃1700℃ou(32℉3092℉)

0007R(0,0°C;999.9°C) ou (32,0°F;999.9°F)

0008 S (0°C; 1700°C) ou (32°F; 3092°F)

0009 S (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)

00 T (-200°C; 400°C) ou (-328°F; 752°F)

00T(-199.9°C;400.0°C) ou (-199.9°F;752.0°F)

B(44°C;1800°C) ou (111°F;3272°F)

B (44,0°C; 999,9°C) ou (111,0°F; 999,9°F)

0014 E (-150°C; 700°C) ou (-238°F; 1292°F)

005 E (-150,0°C; 700,0°C) ou (-199.9°F; 999.9°F)

N(-200°C;1300°C) ou (-328°F;2372°F)

N(-199.9°C;999.9°C) ou (-199.9°F;999.9°F)

C(0°C;2300°C)ou(32°F;3261°F)

C(0,0°C;999.9°C)ou (32,0°F;999.9°F)

Définit le type et l'échelle du capteur pour l'entrée RTD. Il est actif si l'entrée RTD est sélectionnée.

[CGG]PT-100(-200°C;650°C)ou(-328°F;1202°F)

001 PT-100(-199,9°C;650,0°C) ou (-199,9°F;999,9°F)

Sélection de l'entrée Courant/Tension : Ce paramètre est actif si Courant/Tension est sélectionné.

0..50mV(-19999999)---

000:0..5V(-1999;9999)---

0002 0...10V(-19999999)---

0003 0...20mA(-19999999)---

4...20mA(-19999999)---

Position de la virgule affichée. Ce paramètre est actif si Courant/Tension --- est sélectionné.

Aucun virgule

Entre les premier et deuxième chiffres "0,0"

[0002] Entre les deuxième et troisième chiffres “0,00”

0003 Entre les troisième et quatrième chiffres 0,000

Type de réglage de la valeur d'affichage

Réglage de l'affichage à double point fixe. La valeur inférieure de réglage de l'affichage est établie à -1999, la valeur supérieure de réglage de l'affichage est établie à 9999.

L'utilisateur peut effectuer un réglage d'affichage à double point avec tPoL et tPoH.

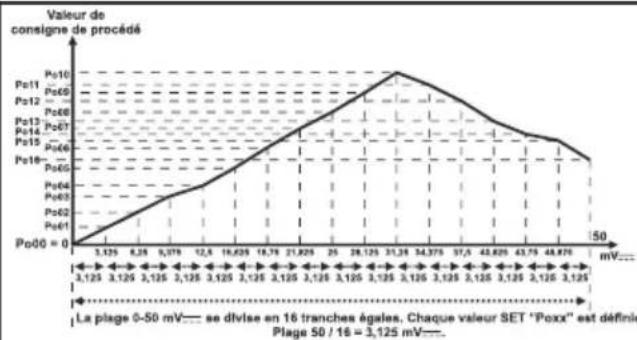

L'utilisateur peut effectuer 16 points de réglage d'affichage définis.

Unité (-1999, 9999) de réglage de l'affichage point inférieur Activé si l'entrée Courant/Tension est sélectionnée.

Unité (-1999, 9999) de réglage de l'affichage point supérieur Actif si l'entrée Courant/Tension est sélectionnée.

Unité (-1999, 9999) des points de réglage à l'écran Ce paramètre est actif si Courant/Tension est sélectionné. Pour le réglage de l'affichage à points multiples, l'échelle définie est divisée en 16 points de réglage. Par exemple : [A51] correspond à [0-50 mV].

PID Conf: paramètres de configuration PID

P-HE BANDE PROPORTIONNELLE (0,0;999.9)% Si = 1000^, Lol = 0^ et - H E = 50,0 alors la Bande proportionnelle = uPL-ol*P-HE/100,0 Bande proportionnelle = (1000 - 0)^ 50,0 / 100,0 = 500^ C TEMPS INTEGRAL (0, 3600) secondes Il peut etre modifie par l'utiliser, Une fois le reglage execute correctement, la valeur de temps integral change automatiquement. S'il est a 0, le contrôle integral est desactive. TEMPS DÉRIVÉ (0,0; 999,9) secondes Il peut être modifié par l'utilitaire. Une fois le réglage exécuté correctement, la valeur de temps intégral change automatiquement. Si il est à 0, le contrôle dérivé est désactivié. TEMPS PERIODE DE CONTRôle (1, 150) secondes Temps période de sortie procédé oLH SORTIE DE CONTROLLE MINIMUM (0, 0uLH) % Malgré le résultat du calcul du PID, le dispositif estime la valeur de sortie en \% inférieure a ce parametre, la sortie de refroidissement ou chauffage est active au minimum pour le parametre OLL.

ouLH SORTIE DE CONTOLE MAXIMUM (oLLH.100,0)% Malgre le résultat du calcul du PID, le dispositif estime la valeur de sortie en % supérieure a ce parametre, la sortie de refroidissement ou chauffage est active au maximum pour le paramètre OUL. OLH TEMPS SORTIE DE CONTOLE MINIMUM DE CHAUFFAGE (0.0,[ -)] sec La sortie de chauffage ne peut etre activee en dessous de ce parametre. Meme si ce parametre est a 0, ce parametre est accepte a 50 millisecondes par securite. COEFFICIENT BANDE PROPORTIONNELLE DE REFROIDISSEMENT (00,0;100,0) Si le PID chauffage et refroidissement est utilisé dans un système, l'opération de réglée est effectuee par la sortie chauffage. Le paramètre proportionnel de refroidissement est calculé avec la valeur de bande proportionnelle de chauffage et le coefficient (P - CL = P - Ht^ CCoE / 100,0) P-L BANDE PROPORTIONNELLE DE REFROIDISSEMENT (000,0%; 999.9%) Si uPL = 1000^, L oL & = 0^ e t P - C_L = 50,0alors Bande proportionnelle= (uPL-LoL) P-C/100,0 Bande proportionnelle = (1000 - 0)^*50,0 / 100,0 = 500^ TEMPS INTEGRAL DE REFROIDISSEMENT (0000 s, 3600 s) Il peut etre modifie par l'utiliser. Une fois le reglage acheve, il peut etre modifie par le disposifit. S'il est a 0, la partie controle integral ne fonctionne pas. A la fin de I'opération de reglage, si ce parametre est a 0, ce parametre ne peut etre modifie car la partie controle integral ne fonctionne pas TEMPS DÉRIVÉ DE REFROIDISSEMENT (000,0 s; 999,9 s) Il peut être modifié par l'utilisateur. Une fois le réglage achemé, il peut être modifié par le dispositif. S'il est à 0, la partie contrôle dérivé ne fonctionne pas. À la fin de l'opération de réglage, si ce paramètre est à 0, ce paramètre ne peut être modifié car la partie contrôle dérivé ne fonctionne pas. TEMPS PÉRIODE DESORTIE DE REFROIDISSEMENT (1 s, 150 s) II S'agit de la période de contrôle de la sortie de refroidissement. 0LLC SORTIE CONTOLE MINIMUM DE REFROIDISSEMENT (0,0, ouLc)% Il s'agit du % de sortie minimum de refroidissement. Si les fonctions de contrôle PID chauffage et refroidissement fonctionnel ensemble, ce paramètre n'est pas considere. Malgre le résultat du calcul du PID de refroidissement, le disposifit estime la valeur de sortie inférieure a ce parametre, la sortie de refroidissement est active au minimum pour le parametre OLLC. oULc SORTIE CONTOLE MAXIMUM DE REFROIDISSEMENT (oLLC,100.0)% Il s'agit du % de sortie maximum de refroidissement. Meme suite au calcul du PID de refroidissement, le dispos valeur de sortie supérieure a ce parametre, la sortie de ref est active au maximum pour le parametre OULC. olc SORTIE DE CONTOLE MINIMUM DE REFROIDISSEMENT (0,0%, E-C) La sortie de refroidissement ne peut etre activee en dessous parametre. Meme si ce parametre est a 0, ce parametre est a 50 milliseconds par sécurité. Rr ANTI-RESET WINDUP (0-POINT SUPERIEUR D'ECHELLE) UNITE Pendant l'exploitation de PID si PSET -Ar <= valeur de procedé <= PSET + Ar la condition est réelle, la valeur intégrale est calculée. Si la condition n'est pas réelle, la valeur intégrale n'est pas calculée et la dernière valeur intégrale est utilisée. Si le paramètre Ar est sélectionnel, la bande proportionnelle de chauffage est utilisé pour le processus PID de chauffage au lieu du paramètre Ar et la bande proportionnelle de refroidissement est utilisé pour le processus PID de refroidissement au lieu du paramètre Ar. SUoF DECALEAGE VALEUR DE CONSIGNE ((- POINT SUPERIEUR D'ECHELLE/2), (POINT SUPERIEUR D'ECHELLE / 2))Unité PSEt ^+ SUoF est utilisé comme valeur de consigne pour les calculs du PID. Ce paramètre est utilisé pour la translation de la bande proportionnelle. POF5 DECALAGE SORTIE PID (POUR PID DE CHAUFFAGE 0,0,100,0)% (POUR PID DE REFROIDISSEMENT-100,0,0)% (POUR PID DE CHAUFFAGE & REFROIDISSEMENT : -100,0,100,0)% Ce paramètre est ajoute au % de Sortie'

Stabilisation de la VALEUR de procede (1, point superieur d'echille) unité

Il est utilisé pour contrôler si la valeur de procédé oscille ou non lorsque le paramètre [Eun]indique (REun)ou [RSE]Si; PSEt -5str <= Valeur de procédé <= [PSEt +5str]la condition n'est pas réelle, alors le dispositif démarre automatiquement l'opération

POINT INFÉRIEUR D'ÉCHELE: La valeur minimum d'entrée procédé pour les entretues Pt-100 et TC. -1999 pour les entretues basées sur le réglage d'affichage à double point fixe. Le point inférieur d'échelle est le plus faible comparé à PoL ou PoH pour les entretues basées sur le réglage d'affichage à double point scélectionnables. Le point inférieur d'échelle est le plus faible comparé à PoO ou PoE pour les entretues basées sur le réglage d'affichage à points multiples

POINT SUPERIEUR D'ÉCHELLE: La valeur maximum d'entrée procédé pour les entreprises Pt-100 et TC. 9999 pour les entretres basées sur le réglage d'affichage à double point fixe. Le point supérieur d'échelle est le plus élevé comparé à l'PoL ou l'PoH pour les entretres basées sur le réglage d'affichage à double point sélectionnables. Le point supérieur d'échelle est le plus élevé comparé à PoOo ou PoI pour les entretres basés sur le réglage d'affichage à points multiple

Translation BANDE proportionnelle (-point superieur d'echelle /2) (point superieur D'ECHELLE/2UNITÉ

En cas d'utilisation de la fonction refroidissement, la valeur de consigne (PSEL) de procédé de refroidissement est calculée en ajustant la valeur de consigne au paramètre o-db. Le mode de contrôle peut être ON/OFF ou PID.

Si la valeur de consigne pour le chauffage = + Alors la valeur de consigne pour le refroidissement = + + -db

VALEUR De SORTTE rumenture de capteur (pour PID de chauffage 0,100.0)% (pour PID de REFROIDISSEMMENT-100,0,0.0)%

En cas de rupture du capteur, le contrôle de procédé peut continuer en entrant la valeur de sortie en % au paramètre Sbou. Si ce paramètre est 0,0, la sortie de contrôle de procédé n'exécute pas de sortie en cas de rupture du capteur.

IOP1 conf : paramètres de configuration du module-1

Les paramètres sont actifs si le module EMO-400 (sortie relais), EMO-410 (relais statique) ou EMO-420 (sortie numérique) est connecté au port Module-1.

Définir la fonction de sortie pour le module 1

HERE Chauffage

Cool Refroidissement

Sortie logique

On Actif lorsque la fonction de sortie du Module-1 est chauffage ou refroidissement. OnOff

P ID

H45 Valueur d'hysteresis pour OUT-1.

Elle peut être établie entre 0% et 50% de l'échelle définie. (Elle est active si la commande ON/OFF est sélectionnée.)

HyDétine le mode de fonctionnement de l'hystérésis. (ON/OFF)

SV+HYS/2 et SV-HYS/2

SV-HYS et SV+HYS

En mode ON/OFF, ce délai doit être dépassé pour que la sortie soit de nouveau alimentée. Elle peut être définie entre 0,0 et 100,0.

La fonction de sortie logique du module de sortie du Module-1. Elle est activée si la fonction de sortie du Module-1 affiche Lout (Logic Output - Sortie logique).

000 Sortie d'alarme

000 Sortie de données manuelle/automatique

Sortie d'alarme rupture du capteur

1003 La sortie est activée lorsque la valeur de procédé est hors bande, définie par la valeur minimum de l'échelle de fonctionnement et la valeur maximum de l'échelle de fonctionnement.

La sortie indique que la fonction Ramp/Soak est terminée

Sortie d'alarme rupture du capteur pour le module d'entrée analogue du port Module-2. (Visible si un des modules d'entrée analogue est connecté au port Module-2)

[0006] Si la valeur de procédé est inférieure à la valeur minimum de l'échelle de fonctionnement pour le module d'entrée analogue du port Module-2 ou supérieure à la valeur maximum de l'échelle de fonctionnement pour le module d'entrée analogue du port Module-2, la sortie procédé est activée. (Ce paramètre est visible si un des modules d'entrée analogue est connecté au port Module-2)

La sélection de l'entrée de mesure pour la sortie d'alarme Module-1. Ce paramètre est visible si la fonction de sortie logique du Module-1 est la sortie d'Alarme et si un des modules d'entrée analogique est connecté au port Module-2.

La sortie d'alarme est exécutée en fonction de l'entrée procédé.

La sortie d'alarme est exécutée en fonction du module d'entrée analogique (entrée capteur secondaire) du port Module-2.

RL Type d'alarmes du MODULE-1

Déterminez le type d'alarme. Il est actif lorsque la fonction de sortie logique du Module-1 est une sortie d'alarme.

Alarme de procédé élevé.

Alarme de procédé faible.

002 Alarme de déviation élevée.

003 Alarme de deviation faible.

Alarme de bande de déviation.

005 Alarme de plaque de déviation

0005 Alarme de dysfonctionnement de l'élément chauffant. Elle est active si le module d'entrée ~ CT est connecté au port Module-2.

RLH Valeur d'hystérésis d'alarme 1 du module 1

Elle est active lorsque la fonction de sortie logique du Module-1 est une sortie d'alarme.

Temporisateur d'activation d'alarme (0, 9999) secondes

Il est actif si la fonction de sortie logique du Module-1 est une sortie d'alarme.

Temporisateur de desactivation d'alarme (0,9998) secondes

Temporisateur de désactivation d'alarme. Il peut être défini entre 0000 et 9998 secondes. Lorsque la valeur est supérieure à 9998 [LCH], s'affiche à l'écran. Cela signifie que la sortie de verrouillage d'alarme est sélectionnée.

IOP1 Conf: paramètres de configuration du MODULE-1

Ces paramètres sont actifs si le module EMO-x30 (Sortie 0/4...20 mA-) est connecté au port Module-1.

Ort: Configuration du module de sortie analogique du port Module-1.

La sortie0.20mA est selectionnee

La sortie 4...20 mA est sélectionnée

Surf Selection de fonction du module de sortie analogique du port Module-1

HERE Chauffage

Refroidissement.

Retransmission

Fonction de retransmission du MODULE-1

(Elle est active si la fonction "retransmission" est sélectionnée pour le module de sortie analogique du port Module-1)

Elle retransmet la valeur de procédé à la sortie analogique.

et différence entre la valeur de procédé et la valeur de consigne

Elle retransmet la valeur de consigne à la sortie analogique.

IOP1 conf : paramètres de configuration du module-1

Ces paramètres sont actifs si EMI-400 (Entrée numérique) est connecté au port Module-1.

Configuration de l'entrée numérique du port Module-1

Entrée sélection Manuel/Automatique 000 Entrée Démarrer/Arrêter AutoTune (Réglage du cycle de limite) 002 Entrée Démarrer/Arrêter Ramp&Soak 003 Entrée Démarrer/Suspendre Ramp&Soak Annulation du verrouillage d'alarme. 0005 Contrôle de sortie Activer / Désactiver la sélection.

La sélection de contrôle de sortie de processus (5) ne fonctionne que si le mode AUTO est actif. Si le mode manuel est actif, la sortie est désactivée mais elle peut à nouveau être modifiée manuellement.

Si l'entrée numérique est branchée sur la prise Module-1 et Module-2, ne sélectionnez pas la même fonction pour deux modules.

IOP1 Conf: paramètres de configuration MODULE-1

Les paramètres sont actifs si le module EMI-410 (entrée de courant 0/4...20 mA), EMI-430 (Entrée TC ou 0...50 mV---), EMI-X40 (Entrée PT-100) ou EMI-450 (Entrée 0...10 V---) est connecté au port Module-1.

Configuration du module d'entrée analogique du port Module-1

0000 Sélection du type d'entrée TC. Il doit être sélectionné si le module d'entrée analogue du port Module-1 est EMI-430.

0001 Sélection du type d'entrée PT-100. Il doit être seLECTIONné si le module d'entrée analogue du port Module-1 est EMI-440.

0002 Sélection du type d'entrée Tension/Courant. Il doit être sélectionné si le module d'entrée analogue du port Module-1 est EMI-410, EMI-430 ou EMI-450.

Sélection du type de capteur Module-1 pour le Module d'entrée TC MODULE-1 Actif si le type d'entrée du Module-1 est sélectionnée

L(-100°C;850°C) ou (-148°F;1562°F)

L(-100,0°C;850,0°C) ou (-148,0°F;999,9°F)

002J(-200°C;900°C)ou(-328°F;1652°F)

J(-199,9°C;900,0°C) ou (-199,9°F;999,9°F)

000K(-200°C;1300°C) ou (-328°F;2372°F)

005 K(-199.9°C;999.9°C) ou (-199.9°F;999.9°F)

0005 R(0°C;1700°C) ou (32°F;3092°F)

000 R (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)

008 S (0°C;1700°C) ou (32°F;3092°F)

0009 S (0,0^;999,9^) ou (32,0^;999,9^)

T (-200°C; 400°C) ou (-328°F; 752°F)

T(-199.9°C; 400,0°C) ou (-199.9°F; 752.0°F)

B (44°C; 1800°C) ou (111°F; 3272°F)

B (44.0^;999,9^) ou (111,0^;999,9^)

00 E (-150°C; 700°C) ou (-238°F; 1292°F)

E(-150,0°C;700,0°C) ou (-199,9°F;999,9°F)

0015N-200℃;1300℃ou(-328℉;2372℉)

007 N(-199,9°C;999,9°C) ou (-199,9°F;999,9°F)

08 C(0°C;2300°C) ou (32°F;3261°F)

0019 C(0.0°C;999.9°C) ou (32.0°F;999.9°F)

Sélection du type de capteur Module-1 pour le Module d'entrée PT-100 MODULE-1. Il est actif si le type d'entrée du Module-1 est sélectionné PT-100

PT-100 (-200°C; 650°C) ou (-328°F; 1202°F)

DT-100(-199,9°C;650,0°C) ou (-199,9°F;999,9°F)

Sélection du Module type d'entrée Courant/Tension --- MODULE-1 Actif si le type d'entrée du Module 1 sélectionné Tension/Courant---.

0.50mV=-19999999

Position de la virgule sur l'écran Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant:

0000 Aucune virgule

0001000.0

00.00

0003 0.000

Type d'étalonnage.

Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant---

L'étalonnage à double point fixe est effectué. La valeur minimum de l'étalonnage est -1999 et la valeur maximum de l'étalonnage est 9999.

Étalonnage double point sélectionnable effectué.

Définit la valeur minimum pour l'étalonnage double point sélectionnable. Actif si le type d'entrée du Module 1 sélectionné est Tension/Courant.

Definit la valeur maximum pour l'étaconnage double point selectionnable. Actif si le type d'entrée du Module 1, selectionné est Tension/Courant-—.

Sélection de l'unité

L'unité est en °C

L'unité est en °C

L'unité est U.

Aucune unité.

Valeur minimum de l'échelle de fonctionnement (Limite inférieure). Elle peut être modifiée en fonction de l'échelle et du type d'entree analogue.

Valeur maximum de l'échelle de fonctionnement (Limite sup

Décalage d'affichage pour la valeur du module d'entrée analogue. Il peut être établi entre -10% et +10% de l'échelle. Cette valeur est ajoutée à la valeur de procédé.

C'est le temps de filtrer pour le signal d'entrée. Il peut être défini entre 0,0 et 900,0 secondes.

Il décide si la compensation de jonction froide est active ou non pour le module d'entrée TC du port Module-1. Il est actif si l'entrée procédé du Module 1 est l'entrée TC.

La compensation de jonction froide est active.

La compensation de jonction froide est inactive.

Il détermine si la valeur mesurée à partir du module d'entrée analogue du port Module-1 est utilisée comme point de consigne distant ou non. Ce paramètre est visible si les paramètres de position de virgule et d'unité sont identiques pour le module d'entrée procédé et d'entrée analogue.

La valeur mesurée à partir du module d'entrée analogue au port Module 1 est utilisée comme valeur de consigne de procédé. La valeur de consigne de procédé définie par l'utilisateur n'est pas considérée.

La valeur mesurée à partir du module d'entrée analogue au port Module 1 n'est pas utilisée comme valeur de consigne de procédé. La valeur de consigne de procédé définie par l'utilisateur est considérée.

IOP1 conf : paramètres de configuration du module-1

Ces paramètres sont actifs si le module d'entrée ( CT) EMI-420 est connecté au port Module-1.

Rapport de transfert de courant pour Module 1. Il peut être défini entre 0 et 100.

Exemple : Pour un transformateur de courant type 100:5A ; ce paramètre doit être Ctr1 = 100 / 5 = 20

IOP2 Conf: paramètres de configuration du MODULE-2

L'ensemble des fonctions qui s'appliquent au module-1, module-2 s'appliquent.

OUT3 ConF: paramètres de configuration sortie-3

Définit la fonction de sortie pour la Sortie-3

HERE Chauffage

Refroidissement

Sortie logique

Définit l'algorithme de contrôle de la Sortie-3. Actif lorsque la fonction de sortie Sortie-3 est chauffage ou refroidissement.

Algorithme de contrôle ON/OFF

Algorithme de contrôle PID

Valeur d'hysteresis pour OUT-3. Elle peut être établie entre 0% et 50% de l'échelle définie. (Elle est active si le contrôle ON/OFF est sélectionné)

Déterminez le mode de fonctionnement de l'hystérésis. (Actif si le contrôle ON/OFF est sélectionné)

SV+ HYS/2 et SV-HYS/2

SV et SV+HYS ou SV et SV-HYS

En mode ON/OFF, ce débit doit être dépassé pour que la sortie soit de nouveau alimentée. (Actif si le contrôle ON/OFF est sélectionné)

Lui3 Elle détermine la fonction de sortie logique pour la Sortie-3. Actif si la fonction de sortie Sortie-3 affiche Lout (Logic Output - Sortie logique)

000 Sortie d'alarme

000 Sortie de données manuelle/automatique 002 Sortie d'alarme rupture du capteur La sortie est active lorsque la valeur de procédé est hors tolérance de bande définie par la valeur minimum de l'échelle de fonctionnement oI et la valeur maximum de l'échelle de fonctionnement oP La sortie indique que la fonction Ramp/Soak est terminée 0005 Sortie d'alarme rupture du capteur pour le module d'entrée analogue du port Module-1 ou Module-2. (Visible si un des modules d'entrée analogue est connecté au port Module-1 ou Module-2) 0005 Si la valeur de procédé est inférieure à la valeur de l'échelle de fonctionnement ou du module d'entrée-analogique du port Module-1 ou Module-2 ou supérieure à la valeur maximum de l'échelle de fonctionnement ou du module d'entrée-analogique du port Module-1 ou Module-2, la sortie procédé s'active. (Ce paramètre est visible si un des modules d'entrée-analogique est connecté au port Module-1 ou Module-2)

Ls3 La sélection de l'entrée de mesure pour la sortie d'alarme Sortie-3. Ce paramètre est visible si la fonction de sortie logique du Sortie-3 est la sortie d'Alarme et si un des modules d'entrée analogue est connecté au port Module-1 ou Module-2.

La sortie d'alarme est exécutée en fonction de l'entrée procédé. La sortie d'alarme est exécutée en fonction du module d'entrée analogue (entrée capteur secondaire) du port Module-1 ou Module-2.

Rt3 Il détermine le type d'alarme.

Actif si la fonction de sortie logique de Sortie-3 est la sortie d'alarme

0000 Alarme de procede elevé. 0001 Alarmedeprocedefaible. 002Alarme de deviationelevée. 003 Alarme de deviation faible Alarme de bande de deviation. USSAlarme de plaque de deviation 0005 Actif si le module d'entree CT est connecté au port Module-1 ou Module-2.

Valeur d'hystérésis d'Alarme-3 (Échelle 0%, échelle 50%) Unité Actif si la fonction de sortie logique de Sortie-3 est la sortie d'alarme Ron3 Temporisateur d'activation d'alarme (0, 9999) secondes Il est actif si la fonction de sortie logique du Module-1 est la sortie d'alarme. RQF3 Temporisateur de désactivation d'alarme (0, 9998) secondes Lorsque la valeur est à 9998, IECH s'affiche à l'écran. Cela signifie que la sortie de verrouillage d'alarme est sélectionnée. Il est actif si la fonction de sortie logique du Sortie-3 est la sortie d'alarme.

Types d'alarme

Alarme de procédé élevée.

Alar-me de déviation élevée.

Sortie

Alarme de bande de déviation. Alarme de plaque de déviation Valeur de procédé

Valeur de procédé

Gen conf: paramètres généraux

SU-L Valeur minimum des valeurs de consigne d'alarme et de consigne de procédé. Valeur maximum des valeurs de consigne d'alarme et de consigne de procédé. 2. Limite inférieure de point du consigne capteur. Échelle capteur min. (S) 2. Unité du capteur ètres) 2. Limite supérieure de point du consigne capteur échelle capteur min. (SUL) 2. Unité du capteur

Les modules d'entrée analogue du port Module-1 ou Module-2 (Si vous observez un de ces paramètres)

Le t Alors que le moteur est complètement à l'arrêt et la soupape complètement ouverte

Pendant l'ouverture totale ou la fermeture totale pour le temps de passage requis. Une valeur entre 5 et 600 secondes peut être entrée. (Si le contrôle de la soupape motorisée est sélectionné ce paramètre est activé)

Durée minimum de la sortie entraînement moteur de soupape (0.1,5.0)% Uitt = 100 s et ULHy = 0,1% et le moteur entraînant la sortie de soupape. Le temps minimum pour être actif 100^*1,0% = 1 (Si le contrôle de la soupape motorisée est sélectionné ce paramètre est activé)

Com CONF: Paramètres de configuration de la communication en série

5Rdr Adress d'acces de communication (1,247)

Adresse d'accès de communication du dispositif. Elle peut être définie entre 1 et 247.

Baud Vitesse Baud de communication

0000 Vitesse 1200 Baud. Vitesse 2400 Baud. 0002 Vitesse 4800 Baud. 003 Vitesse 9600 Baud. Vitesse 19200 Baud.

Com CONF: Paramètres de configuration de la communication en série

Sélection parité de communication

Aucune parité.

Parité irrégulière.

0002 Parité régulière.

Selection bit d'arrêt pour communication

0000 1 bit d'arrêt

2 bit d'arrét

PASS conf: mots de passe opérateurs et techniciens

Mots de passe opérateur (0, 9999)

Il est utilisé pour accéder aux paramètres opérateur.

Si c'est 0000 ; aucune protection par mot de passe lors de l'accès aux paramètres opérateur.

Si différent de "0" et que l'utilisateur souhaite accéder aux paramètres opérateur;

1-Si l'utilisateur n'entre pas correctement le mot de passe APPS: Il revient à l'écran de fonction sans avoir accédé aux paramètres.

2- Lorsque PPS s'affiche dans la partie supérieure 000 et dans la partie inférieure de l'écran, si l'utilisateur appuie sur le bouton SET sans entrer de mot de passage PPS (Pour consulter les paramètres): L'opérateur peut voir les paramètres et menus opérateur mais ne peut modifier les paramètres

Mots de passe technicien (0, 9999)

Il est utilisé pour accéder aux paramètres technicien.

Si c'est [000] ; aucune protection par mot de passe lors de l'accès aux paramètres technicien.

Si différent de "0" et que l'utilisateur souhaite accéder aux paramètres technicien :

1-Si l'utilisateur n'entre pas le bon mot de passe [CPS]: Il revient à l'écran de fonction sans avoir accédé aux paramètres.

Lorsque CPS s'affiche dans la partie supérieure 0000 et dans la partie inférieure de l'écran, si l'utilisateur appuie sur le bouton SET sans entrer de mot de passe CPS (Pour consulter les paramètres) : L'opérateur peut voir les paramètres et menus opérateur mais ne peut modifier les paramètres

Messages de dysfonctionnement des régulateurs procédé esm-xx50

1-Dysfonctionnement du capteur des entrées analogiques. La connexion du capteur est erronée ou inexistante.

2- En cas d'affichage du paramètre "Disp List" et si le module d'entrée analogue est connecté au port module-1 ou module-2, il s'agit d'une défaillance du capteur du module d'entrée analogue. La connexion du capteur est erronée ou inexistante.

3-Si le paramètre s'affiche et le module d'entrée analogiq ique. La connexion du capteur est erronée ou inexistante.

4 - Si la partie supérieure de l'écran clignote : Si la valeur d'entrée analogue est inférieure à la valeur minimum de l'échelle de fonctionnement la partie supérieure de l'écran L o L se met à clignoter.

5 supérieure à la valeur maximum de l'échelle de fonctionnement la partie supérieure de l'écran PL se met à clignoter.

6 - Si le mot de passe opérateur ou technicien est différent de "0" et que l'utilisateur accède au paramètre via le bouton Set sans entrer de mot de passe opérateur ou technicien et souhaite modifier un paramètre, le message d'avertissement s'affiche dans la partie inférieure de l'écran comme illustré à gauche. Le dispositif n'autorise aucune modification sans saisie correcte de mot de passe.

7 - Si l'opération de réglage ne peut s'effectuer en 8 heures, le voyant AT se met à clignoter. Le clignotement peut être supprimé en appuyant sur le bouton Enter.

8-Si l'utilisateur ne prend aucune mesure dans les 120 secondes alors que le dispositif est sur les menus technicien ou opérateur, ce dernier revient à l'écran de fonctionnement.

9-Le dispositif est sous tension, le mode normal ne démarre pas, et la partie inférieure de l'écran clignote sur le côté:

Les portes Module-1 et Module-2, les modules d'entrée analogue EMIX10

EMI-X30, X40-EMI, EMI-X50 se sont installés au moment même de la survenue de l'événement. Pour faire revenir l'unité en mode normal, l'alimentation du dispositif doit être coupée et l'entrée analogue d'un des modules doit être retirée.

10-Sous-tension ; impossibilité pour le mode normal de démarrer et clignement dans la partie inférieure de l'écran comme illustré à gauche ; cela apparaît lorsque deux modules d'entrée analogue (EMI-410, EMI-430, EMI-440, EMI-450) sont connectés en même temps au port Module-1 et Module-2. Pour démarrer le mode normal, éteignez puis retirez un des modules d'entrée analogue.

Installation

Avant de procéder à l'installation de ce produit, veuillez lire attentivement le manuel d'utilisation ainsi que les précautions

ci-dessous.

La boîte comprend : - une unité - deux attaches de fixation - un manuel d'utilisation

Il est recommandé d'inspecter visuellement ce produit à la recherche d'éventuels dommages liés à l'expédition avant de procéder à l'installation. Il vous appartient de veiller à ce que l'installation du produit soit réalisée par des techniciens qualifiés en mécanique et en électricité.

En cas de risque d'accident grave résultant d'un dysfonctionnement ou d'un défaut de cette unité, mettez le système hors tension ainsi que le raccordement électrique entre le dispositif et le système.

L'unité est en règle générale fournie sans commutateur de tension ou fusible.

Utilisez un commutateur de tension et fusible, le cas échéant.

Assurez-vous d'utiliser une tension nominale d'alimentation afin de protégerr l'unité contre les risques de dommages et d'éviter les pannes.

Laissez le dispositif hors tension tant que l'ensemble du câblage n'est pas terminé de façon à éviter tout risque d'électrocution et de problème associé à l'unité. N'essayez jamais de démonter, modifier ou réparer cette unité. Toute altération de l'unité peut entraîner dysfonctionnement, électrocution ou incendie.

N'utilisez pas l'unité en atmosphères gazeuses explosives ou inflammables.

Au cours de l'introduction de l'équipement dans la découpe du panneau en métal, au même titre que l'installation mécanique, la présence de bavures métalliques peut occasionner des blessures aux mains ; une attention particulière est requise. L'installation du produit sur un système doit être effectuée avec les attaches de fixation dédiées. N'installez pas le dispositif avec des attaches de fixation inappropriées. Veillez à ce que le dispositif ne tombe pas pendant l'installation.

Toute utilisation non spécifiée dans le présent manuel d'instructions de l'équipement engage votre responsabilité.

Garantie

EMKO Elektronik garantit que l'équipement fourni est exempt de tout défaut, tant dans les matériaux utilisés que dans sa fabrication. Cette garantie est valable deux ans à compter de la date de livraison. Cette garantie s'applique si les devoirs et responsabilités, énoncés dans la garantie et le manuel d'utilisation, incombent entièrement au client.

Entretien

Les réparations doivent être effectuées uniquement par un personnel qualifié spécialisé. Couper l'alimentation du dispositif avant d'accéder aux pièces internes. Ne pas nettoyer le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ce type de solvants promettrait la fiabilité mécanique du dispositif. Se servir d'un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer les parties extérieures en plastique.

Informations fabricant :

Emko Elektronik Sanayi ve Ticaret A. S.

Demirtas Organize Sanayi Bolgesi Karanfil Sk. N°: 6 16369

BURSA/TURQUIE

Téléphone:[phone]

Fax [phone]

Informations service maintenance et réparations :

Emko Elektronik Sanayi ve Ticaret A.Ş

Demirtas Organize Sanayi Bölgesi Karanfil Sk. N°: 6 16369 BURSA

BURSA/TURQUIE

Telephone

[phone]

Fax

[phone]

Ce symbole est utilisé pour les avertissements de sécurité. L'utilisateur doit prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les situations dangereuses résultant d'un choc électrique. L'utilisateur doit absolument prêter attention à ces avertissements.

Ce symbole est utilisé pour déterminer les remarques importantes sur les fonctions et l'utilisation de l'appareil

D	Communication série	Code produit
0	Aucun	-
1	RS-232	EMC-X00
2	RS-485	EMC-X10

Sortie relais (5A@250V~ en charge résistive)

FG	Module-1	Code produit
00	Aucun	-
01	Module de sortie reliais	EMO-X00
02	Module de sortie reliais statique	EMO-X10
03	Module de sortie (Transistor) numérique	EMO-X20
04	Module de sortie Courant (0/4 ...20 mA----)	EMO-X30
07	Module d'entrée numérique	EMI-X00
08	Module d'entrée courant 0/4...20 mA----	EMI-X10
09	Module d'entrée 0...5 A~CT	EMI-X20
10	Module d'entrée 0...50 mV---- ou TC	EMI-X30
11	Module d'entrée PT-100	EMI-X40
12	Module d'entrée 0...10 V----	EMI-X50

HI	Module-2	Code produit
00	Aucun	-
01	Module à sortie relatives	EMO-X00
02	Module de sortie relatives statique	EMO-X10
03	Module de sortie (Transistor) numérique	EMO-X20
04	Module de sortie Courant (0/4 ...20 mA----)	EMO-X30
07	Module d'entrée numérique	EMI-X00
08	Module d'entrée courant 0/4...20 mA----	EMI-X10
09	Module d'entrée 0...5A ~ CT	EMI-X20
10	Module d'entrée 0...50 mV---- ou TC	EMI-X30
11	Module d'entrée PT-100	EMI-X40
12	Module d'entrée 0...10 V----	EMI-X50

Tableau 1

BC	Type d'entrée(TC)	Échelle (°C)	Échelle (°F)
21	L,Fe Const DIN43710	-100°C, 850°C	-148°F, 1562°F
22	L,Fe Const DIN43710	-100.0°C, 850.0°C	-148.0°F, 999.9°F
23	J,Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
24	J,Fe CuNi IEC584.1(ITS90)	-199.8°C, 900.0°C	-199.9°F, 999.9°F
25	K,NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
26	K,NiCr Ni IEC584.1(ITS90)	-199.9°C, 999.9°C	-199.9°F, 999.9°F
27	R,Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S,Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T,Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
30	T,Cu CuNi IEC584.1(ITS90)	-199.9°C, 400.0°C	-199.9°F, 752.0°F
31	B,Pt30%Rh Pb3%Rh IEC584.1(ITS90)	44°C, 1800°C	111°F, 3272°F
32	B,Pt30%Rh Pb3%Rh IEC584.1(ITS90)	44.0°C, 999.9°C	111.0°F, 999.9°F
33	E,NiCr CuNi IEC584.1(ITS90)	-150°C, 700°C	-238°F, 1292°F
34	E,NiCr CuNi IEC584.1(ITS90)	-150.0°C, 700.0°C	-199.9°F, 999.9°F
35	N,Nicrosil Niell IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
36	N,Nicrosil Niell IEC584.1(ITS90)	-199.9°C, 999.9°C	-199.9°F, 999.9°F
37	C, (ITS90)	0°C, 2300°C	32°F, 3261°F
38	C, (ITS90)	0.0°C, 999.9°C	32.0°F, 999.9°F
BC	Type d'entrée(RTD)	Échelle (°C)	Échelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199.9°C, 650.0°C	-199.9°F, 999.9°F
BC	Type d'entrée(Tension --- et Courant)		Échelle
41	0..50 mV----		-1999,9999
42	0..5 V----		-1999,9999
43	0..10 V----		-1999,9999
44	0..20 mA----		-1999,9999
45	4..20 mA----		-1999,9999

Nous vous remercions d'avoir choisi d'utiliser les produits EmkoElektronik, rendez-vous sur notre site internet pour télécharger l'intégralité du manuel d'utilisation.

www.emkoelektronik.com.tr
