Caractéristique	Détails
Type de produit	Contrôleur de température
Plage de température	0 à 50 °C
Précision	± 0,5 °C
Alimentation	230 V AC
Dimensions	120 x 80 x 60 mm
Poids	300 g
Utilisation	Idéal pour le contrôle de température dans les environnements industriels et commerciaux.
Maintenance	Vérifier régulièrement les connexions et la calibration.
Sécurité	Conforme aux normes de sécurité électrique.
Garantie	2 ans

FOIRE AUX QUESTIONS - ESM1510N Emko

Comment réinitialiser le contrôleur de température Emko ESM1510N ?

Pour réinitialiser le contrôleur, débranchez l'appareil de l'alimentation pendant 10 secondes, puis rebranchez-le.

Pourquoi l'écran du contrôleur ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que l'alimentation fonctionne. Si l'écran reste noir, essayez de remplacer le fusible.

Comment régler la température sur l'Emko ESM1510N ?

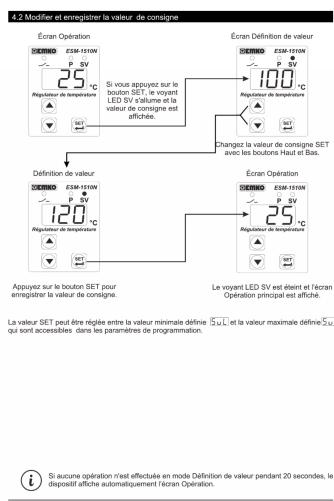

Pour régler la température, appuyez sur le bouton 'SET', utilisez les flèches pour ajuster la valeur, puis appuyez à nouveau sur 'SET' pour confirmer.

Que faire si la température affichée ne correspond pas à la température ambiante ?

Assurez-vous que le capteur de température est correctement positionné. Vérifiez également que le capteur n'est pas obstrué ou endommagé.

Comment changer l'unité de température de Celsius à Fahrenheit ?

Pour changer l'unité, appuyez simultanément sur les boutons 'SET' et 'UP' pendant 5 secondes. L'unité changera entre Celsius et Fahrenheit.

Le contrôleur fait un bruit étrange, que dois-je faire ?

Si vous entendez un bruit anormal, débranchez immédiatement l'appareil et vérifiez s'il y a des objets bloquant le ventilateur. Contactez le service client si le problème persiste.

Comment calibrer le capteur de température ?

Pour calibrer le capteur, accédez au menu de calibration en maintenant le bouton 'SET' enfoncé pendant 5 secondes, puis suivez les instructions à l'écran.

Est-ce que l'Emko ESM1510N peut être utilisé avec des équipements de chauffage ?

Oui, l'Emko ESM1510N est conçu pour contrôler les équipements de chauffage, mais assurez-vous que la charge ne dépasse pas les spécifications de l'appareil.

Que faire si le contrôleur s'éteint tout seul ?

Vérifiez la connexion électrique et assurez-vous que l'appareil n'est pas en surchauffe. Si le problème persiste, contactez le service client.

Où puis-je trouver le manuel d'utilisation du produit ?

Le manuel d'utilisation est disponible sur le site web du fabricant ou peut être obtenu en contactant le support client.

MODE D'EMPLOI ESM1510N Emko

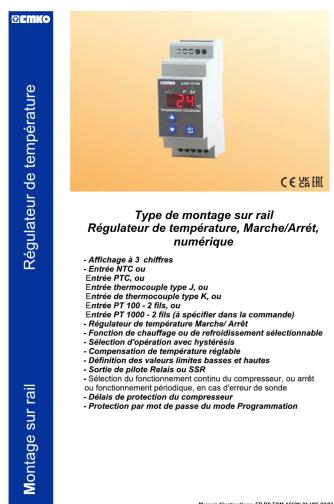

Manuel d'instructions. FR RS ESM-1510N 01 V05 02/23 Type de montage sur rail Régulateur de température, Marche/Arrét, numérique

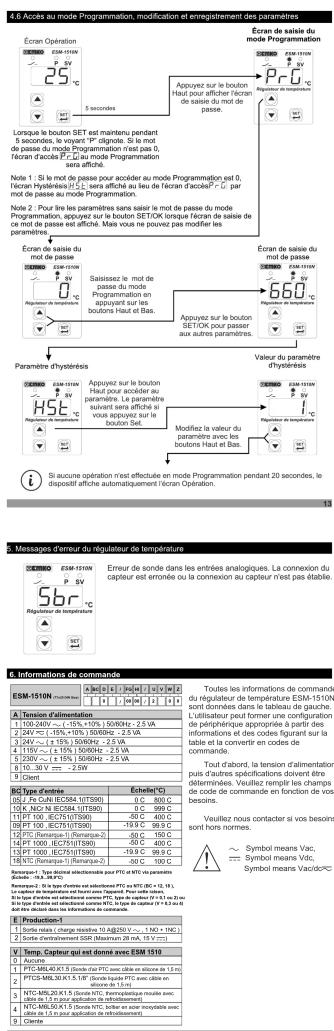

6. Informations de commande

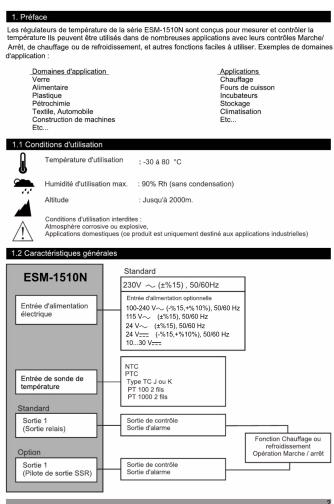

Les régulateurs de température de la série ESM-1510N sont conçus pour mesurer et contrôler latempérature AEMKO ESM-1510N

Your Technology Partner www.emkoelektronik.com.tr Merci beaucoup pour votre préférence d'utiliser les produits Emko Elektronik, veuillez visiter notre page Web pour télécharger le manuel d'utilisation. Toutes les informations de commande du régulateur de température ESM-1510N sont données dans le tableau de gauche. L'utilisateur peut former une configuration de périphérique appropriée à partir des informations et des codes figurant sur la table et la convertir en codes de commande. V Symbol means Vac, Z Symbol means Vdc, Symbol means Vac/dcW

Sortie relais ( charge résistive 10 A@250 V V , 1 NO + 1NC ) Production-1

Tension d'alimentationA Type d'entrée

Sortie d'entraînement SSR (Maximum 28 mA, 15 V Z)

-19.9°C 99.9°C PT 1000 , IEC751(ITS90) Temp. Capteur qui est donné avec ESM 1510

PTC-M6L40.K1.5 (Sonde d'air PTC avec câble en silicone de 1,5 m)

PTCS-M6L30.K1.5.1/8” (Sonde liquide PTC avec câble en silicone de 1,5 m) Cliente

NTC-M5L20.K1.5 (Sonde NTC, thermoplastique moulée avec câble de 1,5 m pour application de refroidissement)

NTC-M6L50.K1.5 (Sonde NTC, boîtier en acier inoxydable avec câble de 1,5 m pour application de refroidissement)

Remarque-2 : Si le type d'entrée est sélectionné PTC ou NTC (BC = 12, 18 ), Le capteur de température est fourni avec l'appareil. Pour cette raison, Si le type d'entrée est sélectionné comme PTC, type de capteur (V = 0,1 ou 2) ou Si le type d'entrée est sélectionné comme NTC, le type de capteur (V = 0,3 ou 4) doit être déclaré dans les informations de commande. -50°C 100°C

NTC (Remarque-1) (Remarque-2) Tout d'abord, la tension d'alimentation, puis d'autres spécifications doivent être déterminées. Veuillez remplir les champs de code de commande en fonction de vos besoins. Veuillez nous contacter si vos besoins sont hors normes.

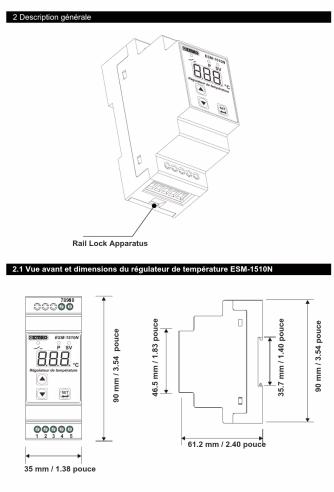

2.1 Vue avant et dimensions du régulateur de température ESM-1510N

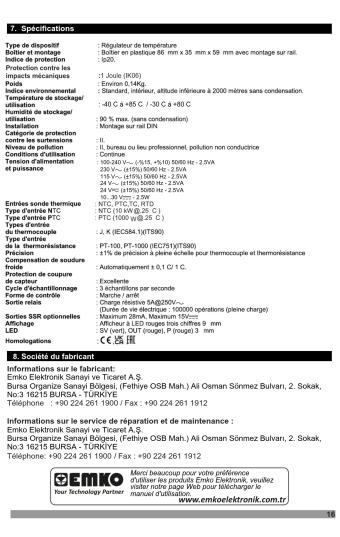

8. Société du fabricant

Remarque-1 : Type décimal sélectionnable pour PTC et NTC via paramètre (Échelle : -19,9...99,9°C) : -30 á 80 °°C 100-240 VV (- 15,+ 10%), 50/60 Hz 115 VV (±%15), 50/60 Hz 24 VV (±%15), 50/60 Hz 24 VZ (-%15,+%10%), 50/60 Hz 10...30 VZ

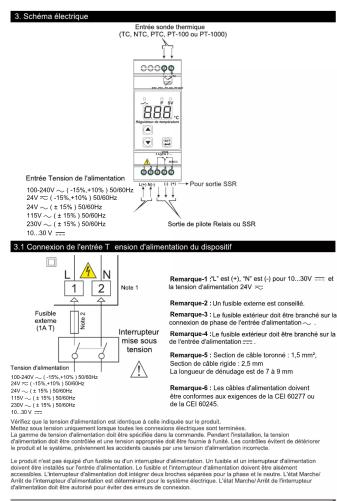

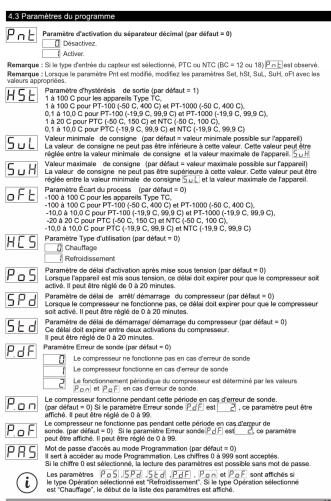

Paramètre d'activation du séparateur décimal (par défaut = 0) Désactivez. Activer. Remarque : Si le type d'entrée du capteur est sélectionné, PTC ou NTC (BC = 12 ou 18) est observé. Remarque : Lorsque le paramètre Pnt est modifié, modifiez les paramètres Set, hSt, SuL, SuH, oFt avec les valeurs appropriées. ESM-1510N 24V V ( ± 15% ) 50/60Hz 115V V ( ± 15% ) 50/60Hz 230V V ( ± 15% ) 50/60Hz 10...30 V Z 24V W ( -15%,+10% ) 50/60Hz 100-240V V ( -15%,+10% ) 50/60Hz 24V V ( ± 15% ) 50/60Hz 115V V ( ± 15% ) 50/60Hz 230V V ( ± 15% ) 50/60Hz 10...30 V Z 24V W ( -15%,+10% ) 50/60Hz 100-240V V ( -15%,+10% ) 50/60Hz Remarque-5 : Section de câble toronné : 1,5 mm², Section de câble rigide : 2,5 mm La longueur de dénudage est de 7 à 9 mm Remarque-6 : Les câbles d'alimentation doivent être conformes aux exigences de la CEI 60277 ou de la CEI 60245. Remarque-1 : Remarque-2 : Remarque-3 : Remarque-4 :
