Amt 20 - Hotte EICO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Dimensions	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 15 cm
Débit d'air	Max : 600 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégré
Filtration	Filtres à charbon et filtres métalliques lavables
Installation	Installation murale
Niveau sonore	Max : 65 dB
Consommation énergétique	Classe énergétique : B
Maintenance	Filtres à nettoyer tous les 3 mois
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres à charbon

FOIRE AUX QUESTIONS - Amt 20 EICO

Comment installer la hotte EICO Amt 20 ?

Pour installer la hotte EICO Amt 20, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer la hotte à une distance appropriée du plan de cuisson, généralement entre 65 et 75 cm.

Comment nettoyer les filtres de ma hotte EICO Amt 20 ?

Les filtres métalliques peuvent être lavés à la main avec de l'eau chaude et du détergent, ou au lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les réinstaller.

Quels types de filtres puis-je utiliser avec la hotte EICO Amt 20 ?

La hotte EICO Amt 20 utilise des filtres à graisse en aluminium et peut également être équipée de filtres à charbon actif pour une utilisation en mode recyclage.

Pourquoi ma hotte EICO Amt 20 fait-elle du bruit ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte. Cependant, si le bruit est excessif, vérifiez si les filtres sont encrassés ou si la hotte est mal installée.

Comment puis-je changer l'ampoule de ma hotte EICO Amt 20 ?

Pour changer l'ampoule, débranchez la hotte, retirez le couvercle de l'ampoule et remplacez l'ampoule défectueuse par une ampoule de même type et de même puissance.

Quels sont les modes de fonctionnement de la hotte EICO Amt 20 ?

La hotte EICO Amt 20 peut fonctionner en mode évacuation, où l'air est expulsé à l'extérieur, ou en mode recyclage, où l'air est filtré et renvoyé dans la cuisine.

Que faire si la hotte EICO Amt 20 ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que l'interrupteur est en position 'ON'. Si le problème persiste, vérifiez le fusible ou l'ampoule.

Quelle est la puissance d'aspiration de la hotte EICO Amt 20 ?

La puissance d'aspiration de la hotte EICO Amt 20 est de 900 m³/h, ce qui assure une extraction efficace des odeurs et de la vapeur.

La hotte EICO Amt 20 est-elle bruyante en mode maximum ?

En mode maximum, la hotte peut atteindre un niveau sonore de 68 dB, qui est considéré comme raisonnable pour une hotte de cuisine.

Où puis-je acheter des pièces de rechange pour ma hotte EICO Amt 20 ?

Les pièces de rechange pour la hotte EICO Amt 20 peuvent être achetées sur le site officiel d'EICO ou chez des revendeurs agréés spécialisés dans les appareils électroménagers.

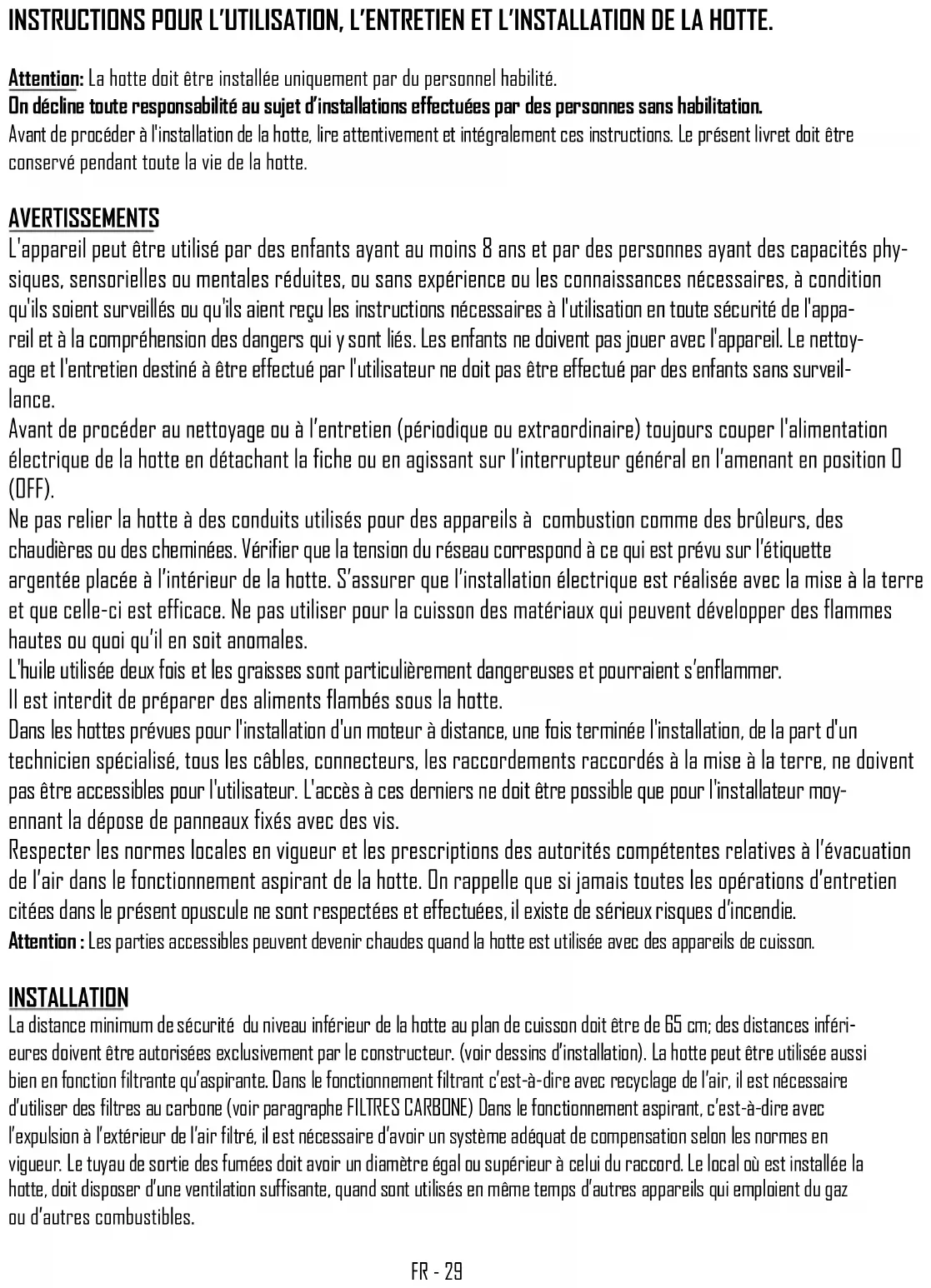

MODE D'EMPLOI Amt 20 EICO

Attention: La hotte doit être installée uniquement par du personnel habilité.

On décline toute responsabilité au sujet d'installations effectuées par des personnes sans habilitation.

Avant de procéder à l'installation de la hotte, lire attentivement et intégralement ces instructions. Le présent livre doit être conservé pendant toute la vie de la hotte.

Avertissements

L'appareil peut être utilisé par des enfants ayant au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans expérience ou les connaissances nécessaires, à condition qu'ils soient surveillés ou qu'ils aient reçu les instructions nécessaires à l'utilisation en toute sécurité de l'appareil et à la compréhension des dangers qui y sont liés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destiné à être effectué par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.

Avant de procéder au nettoyage ou à l'entretien (périodique ou extraordinaire), toujours couper l'alimentation électrique de la hotte en détachant la fiche ou en agissant sur l'interrupteur général en l'amenant en position D (OFF).

Ne pas relier la hotte à des conduits utilisés pour des appareils à combustion comme des brûleurs, des chaudières ou des cheminées. Vérifier que la tension du réseau correspond à ce qui est prévu sur l'étiquette argentée placée à l'intérieur de la hotte. S'assurer que l'installation électrique est réalisée avec la mise à la terre et que celle-ci est efficace. Ne pas utiliser pour la cuisson des matériaux qui peuvent développer des flammes hautes ou quoi qu'il en soit anormales.

L'huile utilisée deux fois et les graisses sont particulièrement dangereuses et pourraient s'enflammer.

Il est interdit de préparer des aliments flambés sous la hotte.

Dans les hottes prévues pour l'installation d'un moteur à distance, une fois terminée l'installation, de la part d'un technicien spécialisé, tous les câbles, connecteurs, les raccordements raccordés à la mise à la terre, ne doivent pas être accessibles pour l'utilisateur. L'accès à ces derniers ne doit être possible que pour l'installateur moyennant la dépose de panneaux fixés avec des vis.

Respecter les normes locales en vigueur et les prescriptions des autorités compétentes relatives à l'évacuation de l'air dans le fonctionnement aspirant de la hotte. On rappelle que si jamais toutes les opérations d'entretien citées dans le présent opusculum ne sont respectées et effectuées, il existe de sérieux risques d'incendie.

Attention: Les parties accessibles peuvent devenir chaudes quand la hotte est utilisée avec des appareils de cuisson.

Installation

La distance minimum de sécurité du niveau inférieur de la hotte au plan de cuisson doit être de 65 cm; des distances inférieures doivent être autorisées exclusivement par le constructeur. (voir dessins d'installation). La hotte peut être utilisée aussi bien en fonction filtrante qu'aspirante. Dans le fonctionnement filtrant, c'est-à-dire avec recyclage de l'air, il est nécessaire d'utiliser des filtres au carbone (voir paragraphe FILTRES CARBONE). Dans le fonctionnement aspirant, c'est-à-dire avec l'expulsion à l'extérieur de l'air filtré, il est nécessaire d'avoir un système ajusté de compensation selon les normes en vigueur. Le tuyau de sortie des fumées doit avoir un diamètre égal ou supérieur à celui du raccord. Le local où est installée la hotte doit disposer d'une ventilation suffisante, quand sont utilisés en même temps d'autres appareils qui emploient du gaz ou d'autres combustibles.

Hottes prévues pour moteur à distance

Les hottes prévues pour moteur à distance sont équipées d'un connecteur pour le raccordement avec le câble du moteur à distance. Ce connecteur se trouve à l'intérieur de la hotte. Insérer à l'intérieur de la hotte le câble du moteur à distance en se servant de l'ouverture prévue à cet effet sur la hotte (elle se trouve d'habitude près du trou de sortie des fumées) et connecter les deux connecteurs entre eux. Pour cette opération, se reporter aux dessins qui se trouvent sur le livre d'instructions des moteurs à distance.

Les hottes sans moteur (Art. O **) doivent être installées et raccordées uniquement avec l'unité aspirante fournie et indiquée par le Constructeur avec puissance maximale 640W.

Dans les hôtes prévues pour l'installation d'un moteur à distance, une fois terminée l'installation, de la part d'un technicien spécialisé, tous les câbles, connecteurs, les raccordements raccordés à la mise à la terre, ne doivent pas être accessibles pour l'utilisateur. L'accès à ces derniers ne doit être possible que pour l'installateur moyennant la dépose de panneaux fixés avec des vis.

Instructions de montage

Attention: Avant de procéder à l'installation, assurez-vous que les vis et ancrages fournis sont adaptés au type de mur où la hotte doit être fixée. Pour le montage de la hotte, utiliser les accessoires en dotation et suivre les phases illustrées dans la feuille jointe.

Raccordement electrique

Le raccordement électrique doit être effectué par du personnel spécialisé, dans le respect des normes et des lois en vigueur. Vérifier que la tension du réseau correspond à celle indiquée sur l'étiquette argentée placée à l'intérieur de la hotte. S'assurer que l'installation est réalisée selon les normes et que la mise à la terre est efficace. Prêter une attention particulière au câble d'alimentation de la hotte, en vérifiant qu'il ne traverse pas de trous dépourvus de passage-fils. Avec la connexion au réseau, il est nécessaire de prévoir un dispositif garantissant la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux règles d'installation. La fiche ou l'interrupteur omnipolaire doivent être accessibles avec l'appareil installé. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial ou bien par un ensemble disponible chez le fabricant ou son service d'assistance technique. Le câble à utiliser doit être du type H05W-F avec section minimum 3 x 0.75mm².

Le constructeur décline toute responsabilité au cas où ne seraient pas respectées les règles de prévention des accidents en vigueur, nécessaires au fonctionnement régulier de l'installation électrique.

Commander par tableau à poussoirs (fig. 1)

Dans la version avec commande par tableau à poussoirs sont présents quatre poussoirs.

Un poussoir pour allumage et extinction des lumières. Un poussoir pour allumage en vitesse et extinction du moteur. Un poussoir pour allumage vitesse. Un poussoir pour allumage vitesse.

Commande SOFT TOUCH (fig. 2)

Dans la version avec commande soft touch sont présents quatre poussoirs à effleurement et une LED de couleur variable (vert vitesse min., rouge vitesse max.).

Un poussoir pour allumage et extinction des lumières.

Un poussoir pour allumage et extinction du moteur.

N. B. En maintenant ce poussoir enfoncé pendant plus de trois secondes, on active la fonction d'extinction automatique après 10 minutes, la LED clignote lentement.

Deux poussoirs + et - pour l'augmentation et la réduction des vitesses du moteur. À la 4e vitesse du moteur.

(intensive) la LED clignote rapidement et après 5 minutes la vitesse s'enclenche automatiquement.

Commande digitale \ commande TOUCH control (fig. 3)

Dans la version avec commande digitale sont présents cinq poussoirs à effleurement et un display.

Un poussoir pour allumage et extinction des lumières. Un poussoir pour allumage en vitesse et extinction du moteur. Deux poussoirs +et- pour l'augmentation et la réduction des vitesses moteur. À la vitesse du moteur (intensive) le numéro qui se trouve dans l'écran clignote et après 5 minutes la vitesse s'enclenche automatiquement. Un poussoir TIMER pour extinction du moteur après 10 min. Avec le timer activé, le nombre lié dans le display sera clignotant.

Après 100 heures d'utilisation, sur le DISPLAY, commence à clignoter le O ou la lettre A pour signaler l'excigence de laver les filtres métalliques. APRÈS avoir lavé les filtres métalliques, remettre à zéro le compteur en maintenant enfoncée la touche TIMER pendant plus de trois sec. avec la hotte éteinte. La visualisation de la mise à zéro intervenue est signalée par la disparition, avec la hotte éteinte, d'une barre sur le display.

RADIO commande (fig. 4)

La touche Marche/Arrêt sur la hotte actionne en même temps l'éclairage et le moteur à la deuxième vitesse ou arrêt tout. Après 100 heures de fonctionnement du moteur aspiration, la LED rouge commence à clignoter pour signaler la nécessité de laver les filtres métalliques. Pour annuler l'alarme filtres, il faut appuyer pendant un long moment sur la touche Marche/Arrêt située sur la hotte, avec le moteur arrêté.

Télécommande:

Lors de la première utilisation, il faut procéder à l'apprentissage de la télécommande. Avec la hotte arrêtée, appuyer pendant 3-8 sec. sur la touche Marche/Arrêt (DISTANTE - CEILING STRIPE) ou sur la touche "+" (AIDA) située sur la hotte. L'apprentissage de la télécommande est signalé par la LED alarme rouge qui clignote. Si un code télécommande valide est détecté dans un délai d'une minute (envoyé en appuyant sur une touche quelconque de la télécommande), la LED s'allume de manière fixe pendant 3 secondes puis elle s'éteint, en indiquant que l'apprentissage a été exécuté correctement.

Touches télécommande:

Une touche pour allumage et extinction des lumières. Une touche pour allumage en vitesse et extinction du moteur. Deux touches + et - pour l'augmentation et la réduction des vitesses moteur. À la vitesse du moteur (intensive) la led clignote et après 5 min. la vitesse s'enclenche automatiquement. Une touche TIMER pour extinction du moteur après 10 min.

Utilisation et entretien

Avant d'effectuer toute intervention de nettoyage et de maintenance, couper l'alimentation de la hotte en mettant l'interrupteur général en position D (OFF).

Remplacement des lampes

Halogène 12V fixation G4 : enlever avec un tournevis, l'anneau de support verre (Fig. 5). Enlever le verre et replacer la lampe par une autre identique. Remonter le verre de protection et le fixer en insérant de nouveau l'anneau spécial. Les

Les lampes peuvent être achetées

Dichroique lampe 12V fixation GU4 : Utilisez un tournevis pour enlever et changer la lampe dichroique avec une autre identique (Fig. B)

Spot à LED : Le spot ne doit être remplacé que par des techniciens qualifiés et uniquement en utilisant des pièces de rechange originales.

Nettoyage des filtres métalliques

Les filtres métalliques en notation avec la hotte doivent être lavés tous les 2-3 mois en fonction de l'intensité d'utilisation, avec de l'eau chaude et du détergent liquide non agressif. Les filtres métalliques doivent être enlevés en utilisant la poignée spéciale en décrochant en premier le filtre dans la partie avant en le tirant vers le bas (Fig. 7).

Filtres au carbone

Si la hotte est utilisée avec système filtrant avec recyclage interne, il est nécessaire d'employer des filtres au carbone qui contiennent du carbone actif. Le carbone actif contenu dans les filtres sert à retenir les odeurs des fumées de cuisine. Pour l'enlèvement et le remplacement des filtres, faire ref. à la fig. 8

Les filtres au carbone en POLYESTER ne peuvent pas être regénérés ou lavés et doivent être remplacés périodiquement (tous les 4 mois si on utilise la hotte pendant deux heures par jour). Les filtres saturés de graisses peuvent en effet être cause d'incendies. Sur la base du modèle de hotte, les filtres au carbone peuvent être de forme circulaire ou bien rectangulaire.

Le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale. Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum ; utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale (pas sur "Gril"), à une température maximum de, et y laisser le filtre pendant 10 minutes. Le filtre doit être remplacé quand il n'est plus en mesure d'absorber de façon satisfaisante les odeurs de cuisson. (fig. 9)

Nettoyage de la hotte

Le nettoyage périodique des surfaces permet d'éviter de devoir par la suite éliminer avec beaucoup de difficulté des dépôts de salissures incrustées. Si la hotte est peinte ou cuivrée, utiliser un chiffon souple avec de l'eau tiède et un détergent neutre. Il est interdit de verser des liquides directement sur la hotte et d'utiliser des produits granuleux et/ou abrasifs. Si la hotte est en acier inox, utiliser des produits et des chiffons spéciaux pour l'acier inox satiné (non abrasifs et/ou corrosifs et sans chlore), en ayant soin de suivre avec le chiffon le sens du satinage. Ne pas utiliser de produits agressifs, dissolvants chimiques ou dérivés de distillats de pétrole qui pourraient laisser des résidus huileux susceptibles d'oxydation et de polymérisation.

Murano-Manta-Merak-Dubhe: Lorsque vous utilisez de l'huile pour cuire, il se répandra dans la partie inférieure de la hotte, et donc cet endroit doit être nettoyé plus souvent que d'habitude.

La firme constructrice ne répond pas de dommages esthétiques causés par la non-observation des indications énumérées ci-dessus.
