Synergy SA221S - Haut-parleur YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif de subwoofer
Marque	Yorkville
Modèle	Synergy SA221S
Configuration	Bass Reflex
Haut-parleurs	2 x 21 pouces woofer Néodyme avec bobine Tetra de 4,5 pouces
Puissance programme (watts)	6000 W (17000 W crête)
SPL maximum mesuré	130,6 dB continu, 142,6 dB crête
Réponse en fréquence	28 Hz – 100 Hz (±3 dB)
Fréquence de coupure	Passe-bas 50 ou 100 Hz
Amplificateur	Classe D, 6000 W programme (17000 W crête)
Alimentation	1440 VA typique, 1920 VA max
Entrées/Sorties audio	1 x XLR entrée, 2 x XLR sortie parallèle
Sensibilité d'entrée	1,4 Vrms (centre), 0,56 Vrms (max)
Commandes	Volume, limiteur, égalisation
Protections	Excursion, thermique (RMS), limiteur d'écrêtage
Indicateurs LED	Power, Limite d'excursion, Limite thermique, Clip
Matériau du boîtier	Contreplaqué de bouleau de 15 mm
Revêtement	Peinture
Roues	4 roulettes pivotantes verrouillables à l'arrière
Adaptateurs de support	2 (1 dessus, 1 latérale)
Dimensions (cm)	83,2 (95,8 avec roulettes) x 75,5 x 120,6
Poids (kg)	168
Utilisation	Intérieur uniquement
Nettoyage	Chiffon sec seulement
Entretien	Confier à un technicien qualifié

FOIRE AUX QUESTIONS - Synergy SA221S YORKVILLE

Quelle est la puissance du Synergy SA221S ?

Le SA221S développe une puissance de 6000 watts en programme et 17000 watts en crête.

Quel type de câble d'alimentation est fourni ?

Il est équipé d'un cordon d'alimentation avec verrouillage Powercon (entrée True et sortie Loop).

Comment nettoyer l'enceinte ?

Nettoyez uniquement avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs.

Puis-je utiliser ce subwoofer en extérieur ?

Non, ce produit est conçu pour usage à l'intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment empiler ou monter le SA221S ?

Utilisez les pieds et coupelles en caoutchouc pour l'empilage. Pour un montage suspendu, une protection secondaire (ex: boulons à œil et fil d'acier) est obligatoire pour des raisons de sécurité.

Quels indicateurs LED sont présents ?

Les LED indiquent : Power, Limite d'excursion, Limite thermique (RMS) et Clip (écrêtage).

Quelle est la fréquence de coupure recommandée ?

Le SA221S dispose d'un filtre passe-bas réglable sur 50 ou 100 Hz.

Comment connecter plusieurs enceintes ?

Utilisez les sorties XLR parallèles pour chaîner plusieurs subwoofers. L'impédance par amplificateur est de 4 ohms.

Que faire en cas de surchauffe ?

Le système intègre une protection thermique RMS qui limite automatiquement la puissance. Débranchez l'appareil et laissez-le refroidir. Vérifiez que la ventilation n'est pas obstruée.

Puis-je réparer moi-même l'appareil ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un technicien qualifié.

MODE D'EMPLOI Synergy SA221S YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un «voltage dangereuro» non-isole à proximité de l'encente du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choque électrique.

La symbole NE PAS EMPIER est pour alenter l'utilisateur que le produit ne doit pas être empié verticalement en raison de la nature du produit.

CAUTION • AVIS

RISK OF ELECTRIC SHOCK DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

DO NOT ISH OR PULL

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'apparel en ce qui concerne l'opération et la maintenance de cet appareil.

CAUTION: HOT SURFACE ATTENTION: SURFACE CHAUDE

NOT TO BE SERVICED BY USERS

CAUTION: OVERHEAD LOAD ATTENTION: CHARGE AÉRIENNE

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR. CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT CE PRODUIT EST POUR L'USAGE A L'INTEREUR SEULEMENT. LES PACKS BATTERIES INSTALLÉS NE DOIVENT PAS ÊTRE EXPOSÉS À UNE CHALEUR EXCESSIVE TELLE QUE LE

ENSOLEILLEMENT, LE FEU OU SIMILAIRES.

Veuillez Lire le Manuel: Il contient des informations qui devraient êlres comprises avant l'opération de votre appareil. Conservez, Gardez S.V.P. pas instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyage: Netloyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas ou l'appareil davail être retourner pour réparation.

Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilissz pas csi appareil près de l'eau

Attention: Lors de l'utilisation de produits électrique, assurez-vous d'achérer à des précautions de bases incluant celle qui suivent

Alimentation - L'appareil ne doit être branché qu'à une source d'alimentation correspondant ou voltage spécifié dans le manuel et au quel indiquée sur l'appareil. Cet appareil est équé d'une prise d'alimentation polarisée. Na pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'inserer complètement les lois rames. Des précautions doivent êtres prises afin d'evlier que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les nomes de CLASS II devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lesqu'une prise de branchement ou un coupler d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurier priement fonctionnel avec raccordement à la masse.

Risque - Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blasser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.

L'équipement suspendu au-dessus de la tête doit utiliser une protection secondaire pour éviter les blessures en cas de défaillance du mécanisme de montage principal. Les boulons à cel de sécurité fixés à l'équipement et le fil d'acier galvanisé peuvent être utilisés ensemble pour mettre en œuvre un montage à sécurité intégrés, assurant ainsi la sécurité de l'équipement et de toute personne piacée sous l'équipement.

Une installation incorrecte peut entraîner des blessures corporelles ou la mort. Si vous n'êtes pas qualifié pour tenter l'installation, demandez l'aide d'un gréeur structurel professionnel.

Remarque : L'utilisation prolongée d'écouteurs à un volume élevé peut nuire à la santé de vos oreilles.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, teiles que des bougies allumées.

L'appel ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procédez pas à l'installation près de source de chaleur lels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'une symbole "d'éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'Alimentation - Na pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée disposé de deux annes dont une plus longe que l'autre. Une prise avec tige de mise à la masse disposse de deux latres en plus d'une troisième tige ou connecte à la masse. La ame plus large ou la tige ce mise à la masse est prévu pour votre sécurité. La prise murale est détesuite si elle n'est pas compte pour accepter ce type de prise avec dispositif de sécurité. Dans ces cas, contactez un électronicien pour faire remplacer la prise murale. Evitez d'endommager le cordon d'alimentation. Protégaz le cordon d'alimentation. Asserez-vous qu'on ne marcha pas dessus et qu'on ne le prince pas en particulier aux prises. NUTLISEZ PAS L'APPAREIL si cordon d'alimentation est endommagé. Pour débrancher complètement cet apparel de l'alimentation CA principale, disconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service - L'appareil ne doit être entretenu que par un personnel de service qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque manière que ce soit, comme le carion d'alimentation ou la fiche est endommagé, du liquide a été renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la puie ou à l'humidité, ne fonctionne pas normalement, nécessite le remplacement de la batterie ou est lombé. Débranchez d'alimentation avant l'entretien?

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation

1. Lisaz ces instructions.

2. Conservez ces instructions.

3. Respecter tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas l'appareil près de l'eau.

6. Nelloyer uniquement avec chiffon sec

7. Ne bloquez pas les ouvertures de ventilation. Installer en suivant les instructions du fabricant.

8. Ne pas installer près des sources de chaleur telles que radiateurs, touches de chaleur, four ou autres apparels (y compris les amplificateurs) produisant de la chaleur.

9. N'annuliez pas l'objectif securitaire de la tiche polarisée ou de la tige de mise à la terre. Une tiche polarisée possède deux lames avec une plus large que l'autre. Une prise avec mise à la terre possède deux lames et une troisième tige. La lame large ou la troisième tige sont fournis pour voire sécurité. Si la tiche n'entre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.

10. Protéger le cordon d'alimentation des plétinements ou pincements en particulier près des fiches, des prises de courant et au point de sortie de l'appareil.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utiliser uniquement avec un charriot, stand, trépied ou une table spécifiée par le fabricant, ou vendus avec l'appareil.

13. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.

14. Confrez toute réparation à un technicien qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, comme lorsque le cordon d'alimentation ou la fiche est endommagé, lorsque du liquide a été renversé ou des objets sont tombés à l'intérieur, lorsque l'appareil a été exposé à la pluie ou l'humidité, ne fonctionne pas normalement, ou est tombé.

AVERTISSEMENT:

- Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité et ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

- Pour isoler totalement pel appareil de l'alimentation secteur, débranchez totalement son cordon d'alimentation du réceptacle CA.

- La prise du cordon d'alimentation ou du prolongateur, si vous en utilisez un comme dispositif de débranchement, doit rester facilement accessible

CAUTION

TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT CONNECT TO MAINS POWER SUPPLY WHILE GRILLE IS REMOVED.

AVIS

Actif ou passif	Actif
Puissance Nominale (watts)	6000 watts de programme 17000 watts de crête
SPL maximum mesuré (pondéré C, maintien maximum)	130,6 dB Cont., 142,6 dB Crête
Réponse en fréquence (Hz +/- 3dB)	28Hz-100Hz
Fréquence de coupure (Hz)	Passe-bas 50 ou 100 Hz
Configuration de l'enceinte	Bass Reflex
Configuration des haut-parleurs	Woofer BF 2x21 pouces
Driver(s) BF	Neo de 21 pouces avec bobine Tetra de 4,5 pouces
Puissance du programme BF (watts)	6000 watts en programme, 17000 watts en crête
Impédance BF (ohms)	Impédance BF 2 amplificateurs, 4 ohms par amplificateur
Protection BF	Excursion, bobine de voix thermique (RMS)
Amplificateur de puissance BF (watts)	6000 watts programme (17000 watts crête)
Type d'amplificateur BF	Classe D
Système de refroidissement	Convection
Cordon d'alimentation	Verrouillage amovible Powercon Entrée True et sortie Loop
Commutateur d'alimentation	Oui
Consommation électrique (typ/max)	1440 VA / 1920 VA
Entrées	1 XLR avec 2x XLR sortie parallèle, Impédance 35k ohms
Sensibilité d'entrée (Vrms sinus)	Entrée ligne 1,4 au centre, 0,56 au maximum
Commandes de niveau	Volume, -∞,0dB,8dB (Min, Top, Max)
Commandes d'égallisation	Limiteur thermique Advance pour la gestion de la
Limiteur	Excursion, thermique (RMS), écrêtage
Indicateurs DEL	Puissance, Limite d'excursion, Limite thermique (RMS), Clip
Matériaux du boîtier	Contreplaqué de bouleau de 15mm
Roues	4 roulettes pivotantes verrouillables à l'arrière de l'armoire
Adaptateur de support	2 (1 dessus, 1 latérale)
Glissières de protection UHMW	2 Arrière
Caractéristiques d'empilage	Pieds et coupelles en caoutchouc (côté et dessous)
Revêtement / Finition	Peinture
Dimensions (PLH pouces)	32,750 (37,750 avec les roulettes) x 29,750 x 47,5
Dimensions (PLH cm)	83,2 (95,8 avec les roulettes) x 75,5 x 120,6
Poids (livres/kg)	370/168

*Spécifications sujettes à modification sans préavis

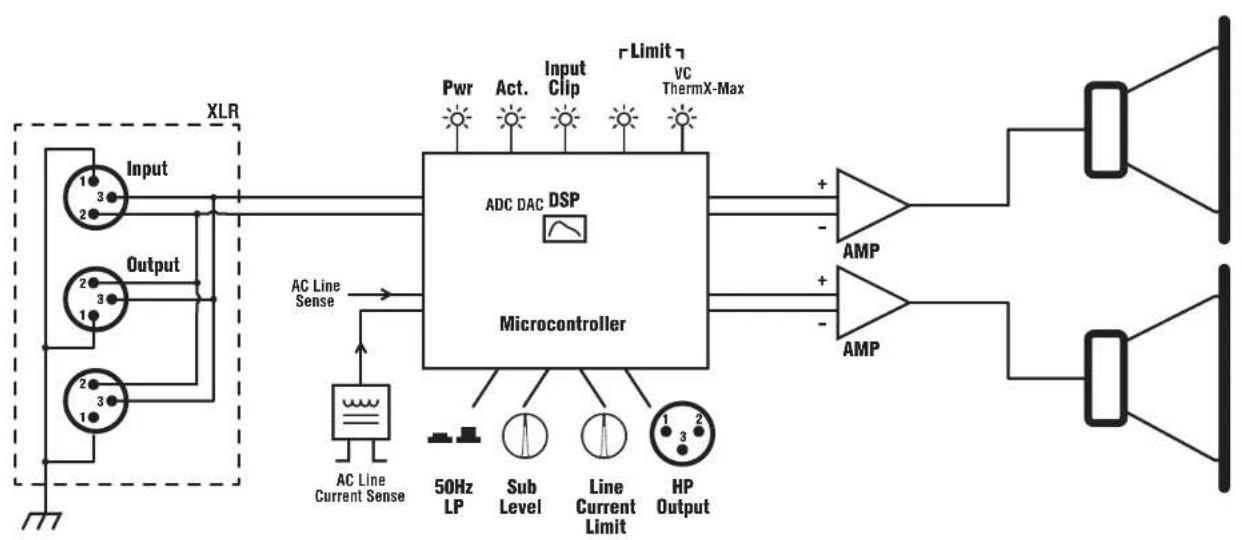

Block Diagram SA221S DESIGNED & MANUFACTURED BY YORKVILLE SOUND

