QMF320B2 - Support mural pour téléviseur Secura - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - QMF320B2 Secura

Comment allumer le Secura QMF320B2 ?

Pour allumer le Secura QMF320B2, appuyez sur le bouton d'alimentation situé sur le panneau avant. Assurez-vous que l'appareil est correctement branché.

Que faire si l'appareil ne démarre pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Essayez de débrancher l'appareil pendant quelques minutes, puis rebranchez-le.

Comment nettoyer le Secura QMF320B2 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau.

L'appareil émet un bruit étrange, que faire ?

Si vous entendez des bruits inhabituels, éteignez l'appareil immédiatement et débranchez-le. Vérifiez s'il y a des objets bloquant les ventilations ou si des pièces sont endommagées.

Comment régler la température sur le Secura QMF320B2 ?

Utilisez les boutons de réglage de température situés sur le panneau de contrôle pour ajuster la température selon vos préférences.

Que faire si l'appareil ne chauffe pas correctement ?

Vérifiez que les réglages de température sont corrects et que l'appareil est en mode de chauffage. Si le problème persiste, contactez le service client.

Est-ce que le Secura QMF320B2 a une fonction d'arrêt automatique ?

Oui, le Secura QMF320B2 est équipé d'une fonction d'arrêt automatique pour des raisons de sécurité. Consultez le manuel pour plus de détails sur son fonctionnement.

Puis-je utiliser le Secura QMF320B2 à l'extérieur ?

Non, le Secura QMF320B2 est conçu pour une utilisation en intérieur uniquement. Ne l'utilisez pas à l'extérieur pour éviter tout risque de dommage.

Où puis-je trouver des pièces de rechange pour le Secura QMF320B2 ?

Les pièces de rechange peuvent être commandées auprès du service client de Secura ou via leur site web officiel.

Comment contacter le service client de Secura ?

Vous pouvez contacter le service client de Secura par téléphone ou par e-mail. Les coordonnées sont disponibles sur le site web officiel de Secura.

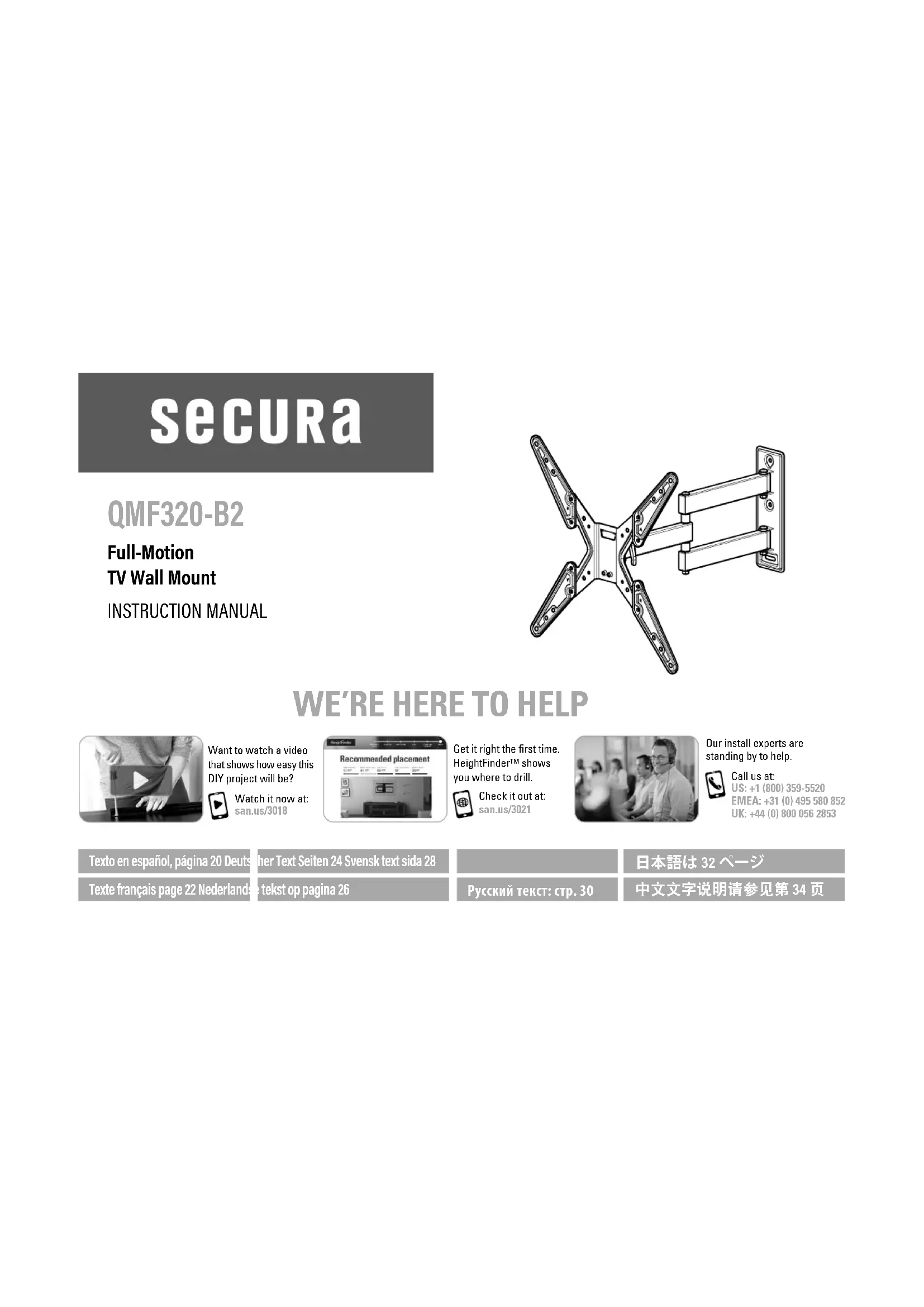

MODE D'EMPLOI QMF320B2 Secura

Texte français page 22 Nederland

Votre téléviseur pèse-t-il plus de 27.2 kg (60 lb), y compris les accessoires?

Non - Parfait!

27.2 kg

(60 lb)

OUI- Ce support n'est PAS compatible. Rendez-vous sur Secura-av.com ou appelez le US: [phone] | EMEA: [phone] | RU: [phone] pour un support compatible.

Attention:

NE dépassez PAS la limite de poids indiquée. Les

Les limites de poids indiquées doivent impérativement être prises en compte pour ce système de montage. L'utilisation de produits dépassant les limites de poids indiquées risque de provoquer l'effondrement du support et de ses accessoires, avec d'éventuels risques de blessures.

Attention!

NE PAS fixer sur une cloison sèche seule

Cloisonsechea

montants en bois?

Béton plein ou bloc

de b

Contactez le service à la clientèle :

US: [phone]

EMEA: [phone]

RU: [phone]

Avez-vous tous les outils requis ?

Detecteur de

montants

Alène Crayon Niveau Tournevis Ruban

Perceuse

electrique

Foret à bois Foret de maçon

nerie

Clé à douilles Marteau

ÉTAPE1 fixation des supports au téléviseur

Voir à la page 4

1.1 Retirez la facette du bras

REMARQUE: Conservez les vis [S] pour les utiliser à l'étape 3.

1.4 Sélectionnez les vis du téléviseur

ATTENTION: Assurez-vous que la longueur du filage de la vis ou de la combinaison vis/entretoise est correcte. Si elle est insuffisante, sera impossible de maintenir le téléviseur. Si elle est excessive, le téléviseur sera endommagé.

1.6 Installez la plaque

REMARQUE: Utilisez l'entretoise destinée aux téléviseurs à dos plat fournie avec le téléviseur.

ATENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Nutilise pas d'utils électriques pour cette étage. Serrez les vis juste assez pour fixer la patte de fixation au têiviseur. Ne serrez PAS trop les vis.

Étape 2 fixation de la plaque murale / du bras au mur

Voir à la page 10

Étape 2A option montants en bois voir à la page 11

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels!

L'épaisseur du revêtement de cloison sèche ne doit pas excéder 1,5 cm (5/8 po). Taille minimum des montants en bois : nominale 5,1 x 10,2 cm (2 x 4 po), réelle 3,8 x 8,9 cm (1 1/2 x 3 1/2 po). Les centres des montants doivent être vérifiés.

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Une utilisation inadéquate peut réduire la force de détention du boulon tire-fond 10. Serrez les boulons tire-fond 10 jusqu'à ce que les rondelles 11 s'appuient fermement sur la plaque murale 04. NE serrez PAS trop les boulons tire-fond 10

ETAPE 2B Option béton plein ou bloc de béton Voir à la page 14

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels!

Montez la plaque murale 3 directement sur la surface de béton (aucun revêtement de surface). Épaisseur minimale du béton solide : 20,3 cm (8 po) - Dimension minimale du bloc de béton : 20,3 x 20,3 x 40,6 cm (8 x 8 x 16 po)

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Montez l'ensemble de la plaque murale directement sur la surface en béton (aucun revêtement de surface).

IMPORTANT: Prenez soin de ne jamais percer dans le mortier entre des blocs.

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels! Une utilisation inadéquate peut réduire la force de détention du boulon tire-fond 10. Serrez les boulons tire-fond 10 jusqu'à ce que les rondelles 11 s'appuient fermement sur la plaque murale 04. NE serrez PAS trop les boulons tire-fond 10

Étape 3 fixation du téléviseur sur la plaque murale

01 IMPORTANT : Câs vis [S]doientre estinallles afin de fixer le téléviseur sur le bras 04 REMARQUE : Allongez complètement le bras 04 pour laisser suffisamment de jeu et éviter que les câbles soient étirés lorsque les bras sont déplacés.

Réglages

REGLAGE DE L'INCLINAISON - Voire taveliseur doit se regler facilement lorsqu'il est depaie, puis ne doit plus bouger. Si voire taveliseur est trop dessere ou trop serre, reglez manuellement le bouton de tension d'inclinaison [T]. REMARQUE: Une fois voire taveliseur en place, resserrez le bouton de tension d'inclinaison [T] pour eviter tout mouvement non souhaite. REGLAGE DE LA HAUTEUR - Pour regler la hauteur de voite telleviseur : desserrez la vis de reglage de la hauteur [S] à l'aide de la clé hexagonale 09, reglez la hauteur du telleviseur, puis ressrerz la vis de reglage de la hauteur [S]. 10RANTANT: Ces vis [S] doivent etre installees afin de fixer le telleviseur sur le bras 04. EXTENsION/RETRACTION-SEULEMNT SI NECESAIRE-CIE hexagonale de 6 mm (non fouine). ATTENtion: NE refirez PAS les vis, tournez-les simplesment suffisamment pour un lieger ajustement. RETRAIT DU TÉLÉVISEUR - LOURD! Vous aurez besoin de quelqu'un pour vous aider à cette étape.
