用户手册 QMF320B2 Secura

此的简单取付处理安心行，之说明者完全口请。使のte上可特要有如

付属在的部品有如八一上工告：本製品（）小品品付用上。

組立先始一者前，品部在本之有。破損載以之。足不的品到的品到的製品至品的。

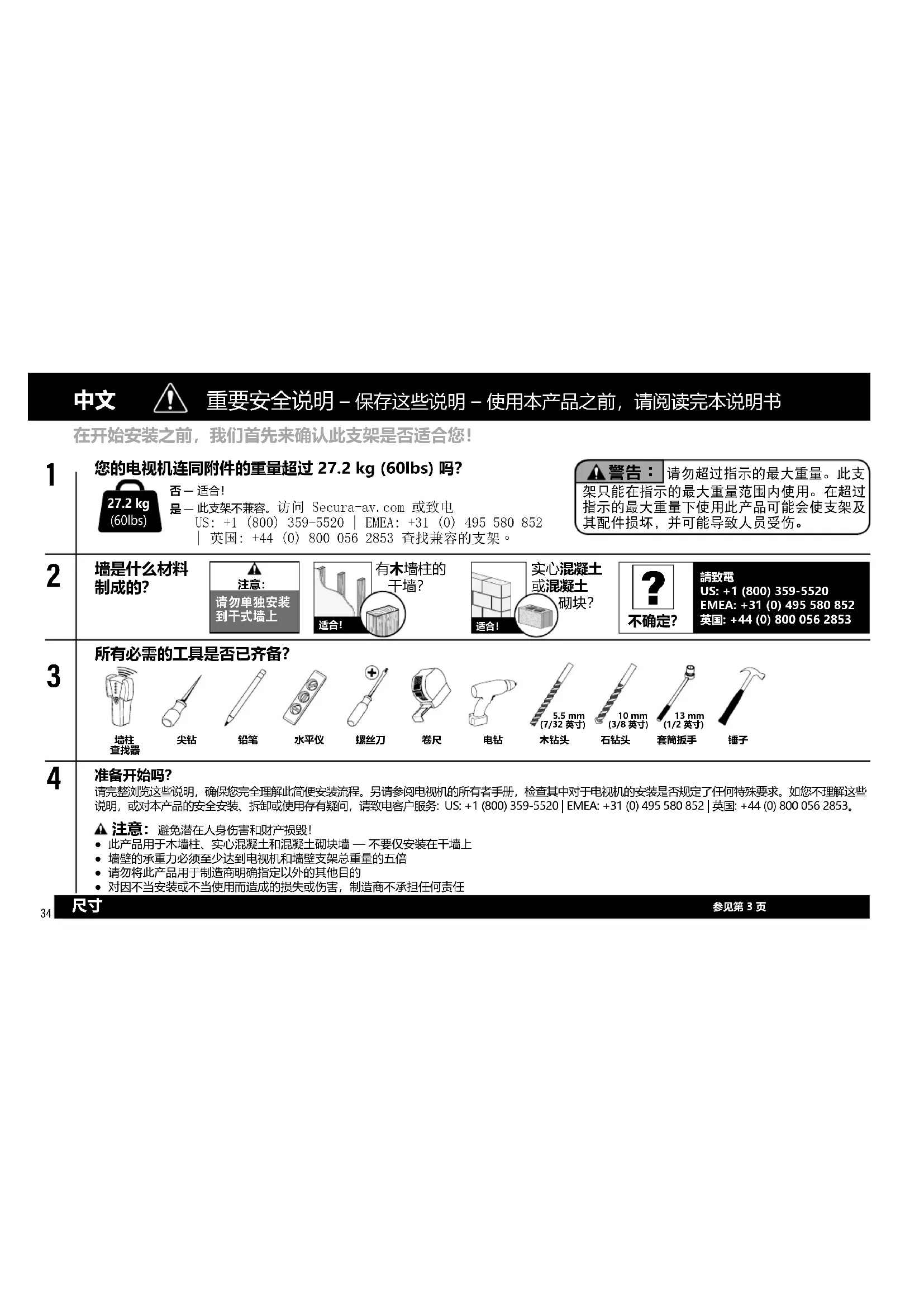

重要安全说明 - 保存这些说明 - 使用本产品之前,请阅读完本说明书

在开始安装之前，我们首先来确认此支架是否适合您！

您的电视机连同附件的重量超过 27.2kg (60lbs) 吗？

否一适合！

是一此支架不兼容。访问Secura-av.com或致电

US: [phone] EMEA: [phone]

英国：[phone]查找兼容的支架。

警告：请勿超过指示的最大重量。此支架只能在指示的最大重量范围内使用。在超过指示的最大重量下使用此产品可能会使支架及其配件损坏，并可能导致人员受伤。

墙是什么材料制成的？

請致電

US: [phone]

EMEA: [phone]

英国：[phone]

所有必需的工具是否已齐备？

墙柱查找器

尖钻

铅笔

水平仪

螺丝刀

卷尺

电钻

木钻头

石钻头

套筒扳手

锤子

准备开始吗？

请完整浏览这些说明，确保您完全理解此简便安装流程。另请参阅电视机的所有者手册，检查其中对于电视机的安装是否规定了任何特殊要求。如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑问，请致电客户服务：US:[phone]|EMEA:[phone]|英国:[phone]。

注意：避免潜在人身伤害和财产损毁！

• 此产品用于木墙柱、实心混凝土和混凝土砌块墙一不要仅安装在干墙上
• 墙壁的承重力必须至少达到电视机和墙壁支架总重量的五倍
  请勿将此产品用于制造商明确指定以外的其他目的
• 对因不当安装或不当使用而造成的损失或伤害，制造商不承担任何责任。

尺寸

参见第3页

中文

步骤1安装托架到电视机参见第4页

配套零件和配件警告：此产品包含若吞咽可能引致窒息危险的小部件。在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！注意：并非包含的所有配件均要使用。

1.1从悬臂上移除面板

注意：保存螺钉[S]以在步骤3中使用。

1.2测量电视机螺孔距离

1.3 确定配置

1.4 选择电视机螺钉

注意：确认螺钉或螺钉/隔圈组合具有恰当长度的螺纹配合。 - 配合过短将无法支承电视机。 - 配合过长将会损坏电视机

1.5 隔圈？（必要时）

1.6 安装面板

注意：使用电视机配套的隔圈。

注意：避免潜在人身伤害和财产损毁！请勿在此步骤中使用电动工具，只需将螺钉拧紧，使电视机托架足以固定到电视机上即可。请勿过度紧固螺钉。

步骤2安装壁板/悬臂到墙壁 参考第10页

步骤2A木墙柱 参考第11页

注意：避免潜在人身伤害或财产损毁！墙上覆盖的干式墙不能超过15cm(5/8in)。最小木墙柱尺寸：标称5.1×102cm(2×4in)实际3.8×8.9cm(1%×3%in)，确保安装在墙柱中间

注意：避免潜在人身伤害或财产损毁！不当使用可能减少方头螺栓的保持力10。紧固方头螺栓10直到将垫圈11牢牢固定在壁板04上。请勿过度紧固方头螺栓10。

步骤2B实体混凝土或混凝土砌块墙 参考第14页

注意：避免潜在人身伤害或财产损毁！直接安装壁板04到混凝土表面上（表面不能有覆盖物）..最小实心混凝土厚度：203cm(8in)，最小混凝土砌块尺寸：203x203x406m(8x8x16in)
注意：避免潜在人身伤害和财产损毁！将壁板组件直接安装到混凝土表面上（表面不能有覆盖物）。

重要事项：切勿钻入砌块之间的灰浆层中。

注意：避免潜在人身伤害或财产损毁！不当使用可能减少方头螺栓的保持力10。紧固方头螺栓10直到将垫圈11牢牢固定在壁板04上。请勿过度紧固方头螺栓10。

步骤3安装电视机到壁板 参考第16 重物！您可能需要帮助来完成此步骤。

重要事项：必须安装螺钉[S]，以确保将电视机固定在悬臂04上。注意：拉动悬臂04直至其完全展开，留出足够的长度以防止悬臂移动时拉伸电缆。

调节 参考第17页

倾斜度调节-电视机应该易于移动和调节，调节完毕后应该保持在位。如果电视机过松或过紧，请用手调节倾斜拉力控制手柄[T]。
注意：当电视机调节到位后，紧固倾斜拉力控制于柄以防止不必要的移动。
水平调节-若要调节电视机的水平定位：使用内六角扳手09松开水平控制螺钉[S]，调节电视机的水平定位，然后重新拧紧水平控制螺钉[S]。重要事项：必须安装螺钉[S]
以确保将电视机固定在悬臂04上
延伸/收缩-仅在必要时-可以使用6mm六角扳手（未随附）。警告：请勿拧出螺丝，只需拧松至足够进行细微的调整即可。
拆卸电视机一 重物！您可能需要帮助来完成此步骤。
