W515D - Machine à effet Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à fumée
Marque	Antari
Modèle	W515D
Alimentation (modèle UE)	AC 220-240V, 50/60Hz, 4.5A
Puissance	1500 W
Dimensions (L × l × H)	561 × 278 × 265 mm
Poids	14,5 kg
Capacité du réservoir	6 litres
Consommation de liquide	100 ml/min
Temps de chauffe	Environ 10 minutes
Débit de fumée	Environ 10 m³/min
Liquides compatibles	Antari FLG (heavy) ou FLR (light) ou autres liquides à base d'eau de haute qualité
Contrôle	DMX512 (1 canal), W-DMX, sans fil (W-1), timer, continu, manuel
Connectivité DMX	XLR 3 et 5 broches (entrée/sortie)
Alimentation électrique	Neutrik Powercon
Affichage	Écran LCD avec menu en anglais ou chinois
Température ambiante d'utilisation	0 °C à 40 °C
Entretien	Nettoyage à l'eau distillée toutes les 40 heures d'utilisation ; boîtier nettoyé avec un chiffon sec
Sécurité	Protection contre les éclaboussures ; ne pas braquer sur personnes ou flammes ; distance de sécurité 50 cm
Garantie	Valable uniquement via distributeur agréé ; pièces d'usure exclues
Accessoires inclus	Câble d'alimentation, transmetteur sans fil W-1, mode d'emploi

FOIRE AUX QUESTIONS - W515D Antari

Quel type de liquide utiliser dans la machine W515D ?

Utilisez uniquement des liquides à fumée de haute qualité à base d'eau, comme les liquides Antari FLG (heavy fog) ou FLR (light fog). N'utilisez jamais de liquides inflammables, gazeux ou huileux.

Comment enregistrer un nouveau transmetteur sans fil ?

Mettez la machine sous tension. Lorsque l'écran affiche 'Wireless Detect...' (pendant 15 secondes), appuyez sur le bouton 'A' du transmetteur pendant 1 seconde. Jusqu'à 5 transmetteurs peuvent être enregistrés.

Que faire si la machine ne produit pas de fumée ?

Vérifiez le niveau de liquide, le fusible externe, la connexion à la télécommande et l'alimentation. Si tout semble correct, branchez à nouveau. Si aucun dégagement après 30 secondes, vérifiez le passage du liquide via le diffuseur. En cas de problème persistant, contactez votre revendeur Antari.

Comment nettoyer la machine après utilisation ?

Après 40 heures d'utilisation, remplissez le réservoir propre d'eau distillée et faites fonctionner la machine dans un endroit bien aéré jusqu'à ce que le réservoir soit vide. Essuyez le boîtier avec un chiffon sec. Remplissez ensuite de liquide à fumée.

Comment régler l'adresse DMX ?

Appuyez sur le bouton MENU jusqu'à 'DMX512 Address: 001'. Utilisez les boutons UP et DOWN pour régler l'adresse souhaitée. Référez-vous au chapitre sur la configuration DMX512.

Quelles sont les précautions de sécurité importantes ?

Ne jamais braquer le bec vers des personnes ou des flammes. Maintenez une distance d'au moins 50 cm autour du bec. Ne pas utiliser à l'extérieur. Débranchez avant de remplir. Utilisez une prise avec terre.

Comment utiliser la fonction timer ?

Appuyez sur le bouton Timer. Réglez l'intervalle, la durée et le volume dans le menu (MENU -> Interval Set, Duration Set, Timer Out). La machine dégagera automatiquement de la fumée selon ces paramètres.

Que signifie l'affichage 'Warming Up' ?

La machine chauffe. Pendant cette phase, elle ne peut pas encore dégager de fumée. Attendez que l'écran affiche 'Ready to Fog' pour utiliser la machine.

Puis-je utiliser la machine en continu sans interruption ?

Oui, en mode continu (bouton Volume). Si le volume est réglé au-dessus de 30%, la machine interrompt parfois pour chauffer. Utilisez le réglage 'NON STOP BURST' pour un débit continu sans interruption.

Que faire en cas de fuite de liquide ou d'humidité à l'intérieur ?

Si du liquide pénètre à l'intérieur, débranchez immédiatement et contactez un technicien ou votre revendeur Antari avant de réutiliser. Ne pas ouvrir vous-même.

MODE D'EMPLOI W515D Antari

Mode d'emploi antari w-515d& w-530d machine à fumé

Nous vous félicitons pour l'achat de votre nouvelle machine à fumée Antari

Nous vous remercions d'avoir choisi une machine à fumée Antari. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de votre machine à fumée d'Antari pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

ATTENTION: Risques d'Electrocution. Démontez l'approvisionnement électrique de l'appareil avant de retirer la couverture.

Risques d'électrocution

• Protéger de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte.
• Débranchez l'appareil avant de remplir le réservoir. Assurez-vous d'installer la machine à fumée toujours droite. Mettre la machine hors de service quand vous n'utilisez pas la machine.
• Cette machine est protégée contre les éclaboussures et les projections d'eau. Si de l'humidité, du liquide ou du liquide à fumée devait pénétrer à l'intérieur de l'appareil, débranchez-le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser. À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur Antari ou

par des spécialistes.

Danger d'incendie

L'usage de cet appareil n'est prévu que pour les adultes. Installez-le hors de portée des enfants. Ne jamais faire marcher sans surveillance. - Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 50 cm vis-à-vis son bec. - Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vide. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez un espace libre de 20 cm tout autour de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agréé pour éviter des dangers. Le bec de la machine devient très chaud (200° C) pendant son fonctionnement. Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux inflammables. Laissez refroidir la machine à fumée d'Antari avant toute manipulation.

Risques d'explosion

• Ne jamais mélanger des liquides inflammables gazeux ou huileux avec le liquide à fumée. ○ Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrasser ou des crachotements. Faites attention qu'il y ait toujours suffisamment de liquide à fumée dans le réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage. Si votre machine à fumée d'Antari ne devait plus fonctionner correctement, éteignez-le immédiatement. Videz complètement le réservoir, emballez-le soigneusement (au mieux dans son emballage d'origine) et l'envoyez-le à votre revendeur Antari.
• Toujours vider le réservoir avant d'envoyer ou transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Remarque : Veuillez suivre toutes les instructions de sécurité applicables sur le boîtier de votre machine à fumée d'Antari.

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport.

Assurez-vous que le carton d'expédition contient les articles suivants:

1. Une unité de W-515Dou W-530DMachine à Fumée
2. Câble d'alimentation
3. Une unité de W-1 Transmetteur
4. Mode d'emploi

Servez-vous de la liste des accessoires ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet.

En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur Antari.

Mise en marche

Enlevez tout matériau d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourrage en plastique, sûr tout au bec de la machine. Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. - Insérez le tuyau de liquide dans le réservoir plein. Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur. Remplissez le réservoir de liquide à fumée ANTARIFL ou FLG ou d'un autre liquide à fumée de haute qualité à base d'eau. D'autres liquides à fumée pourraient causer des problèmes d'encrasser ou des crachotements. Refermez le réservoir. Veuillez faire attention de ne jamais dépasser le niveau maximale de liquide.

Panneau de contrôle

Le panneau de contrôle intégré est équipéd'un écran LCD qui affiche les différentes étapes du fonctionnement de la machine. Le panneau de contrôle permet de régler les fonctions de la machine en ajustant la durée de la fumée, l'intervalle, la quantité ainsi que la configuration DMX, W-DMX, la fonction sans fil et le détecteur de liquide. Il y a 4 boutons sur le panneau de contrôle. L'écran LCD des paramètres d'utilisation sont automatiquement munis d'une mémoire constante qui permet à la machine de ne perdre aucun réglage des fonctions lorsqu'elle est éteinte.

Après être mis en service, l'écran LCD indique brièvement »Antari W-515D/W-530«. Maintenant, vous pouvez choisir la langue du panneau de contrôle.

Appuyez sur le bouton MENU pour changer la langue : de l'anglais au chinois.

Puis l'écran indique »Wireless Detect...« (sans fil detect) pendant 15 secondes.

Pendant le dit intervalle de 15 seconds, l'usager peutregistrer un ou plusieurs de transmetteurs en pressant le bouton "A" sur chaque transmetteur. Quand la fonction sans fil n'est pas activée, »Wireless Detect...« ne sera pas indiqué.

Puis la machine commence à réchauffer et l'écran LCD indique » Warming Up«. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée. Enregistrez vos réglages à l'aide du panneau de contrôle. Quand le temps de préchauffage est terminé, l'émission de fumée est possible. L'écran LCD indique » Ready to Fog«. De plus, l'écran indique » P« pour W-DMX, » W« pour transmetteur sans fil ou » S« pour senseur de liquide quand ces fonctions sont activées.

-Réglage de MENU avec le bouton MENU

- Réglage de l'intervalle pour le fonctionnement timer

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »Interval Set« [réglage de l'intervalle]. Utilisez les boutons UP et DOWN pour ajuster les intervalles entre les dégagements individuels de fumée pour le fonctionnement timer (plage de réglage : 5 à 200 secondes).

Réglage de la durée pour fonctionnement timer

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »Duration Set« [réglage de la durée]. Utilisez les boutons UP et DOWN pour ajuster la durée de chaque dégagement de fumée entre 1 à 200 secondes.

Réglage du volume de fumée pour le fonctionnement timer

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »Timer Out« [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement timer entre 1 % à 100 %.

Réglage du volume de fumée pour le fonctionnement continu

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »Volume Output« [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement continu entre 1 % à 100%.

Pour choisir fumé e continu pour le fonctionnement continu, choisissez » NON STOPBURST« sous unevaleur de 1 % ou au-dessus d'unevaleur de 100 %.

Remarque : Quand vous ajustez le volume de fumée à plus de 30 %, la machine interrompt le dégagement de fumée temps à temps pour réchauffer. Quand vous ajustez » NON STOP BURST«, la machine à fumée ajuste le dégagement de fumée et la température d'élément de chauffe automatiquement et n'interrompt pas le dégagement de fumée.

- Réglage de l'adresse DMX512

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »DMX512 Address: 001« [Réglage de l'adresse DMX512]. Utilisez les boutons UP et DOWN pour régler l'adresse DMX de l'appareil. Veuillez-vous référer au chapitre sur la configuration DMX512.

- Mettant la fonction sans fil en/hors marche

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »Wireless ON« [sans fil en marche]. Utilisez les boutons UP et DOWN pour désactiver la fonction sans fil (indication »Wireless OFF«) et pour réactiver la fonction (indication »Wireless ON«).

- Mettant le détecteur de liquide en/hors marche

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »FluidSensorSet ON« [détecteur de liquide en marche]. Utilisez les boutons UP et DOWN pour désactiver le détecteur de liquide (indication »Fluid Sensor Set OFF«) et pour réactiver le détecteur (indication »Fluid Sensor Set ON«).

Mettant la fonction W-DMX en/hors marche

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »W-DMX Power ON« [W-DMX en marche]. Utilisez les boutons UP et DOWN pour désactiver la fonction W-DMX (indication »W-DMX Power OFF«) et pour réactiver la fonction (indication »W-DMX Power ON«).

Remarque : Quand la fonction W-DMX est activée, l'écran indique l'état de la connexion par les symboles suivants.

É tat du la connexion W-DMX	Symbolesur l'écran
Transmetteur assigné ; signal DMX reçu
Transmetteur assigné ; pas de signal DMX
Connexion transmetteur perdue ouTransmetteur connectant
Transmetteurn'est pas assigné

- Réglage de l'adresse W-DMX512

Quand la fonction W-DMX est activée, appuyez sur le bouton MENU jusqu'à ce que l'écran indique » W-DMX Address: 001«. Utilisez les boutons UP et DOWN pour régler l'adresse DMX.

Réinitialiser la connexion W-DMX

Quand la fonction W-DMX est activée, appuyez sur le bouton MENU jusqu'à ce que l'écran indique » W-DMX Reset OFF« [Réinitialiser la connexion W-DMX hors service]. Utilisez les boutons UP et DOWN pour réinitialiser la connexion

W-DMX.

Démarrage avec fonction dernière en/hors marche

Appuyez sur le bouton MENU jusqu'à ce que l'écran indique »Run Last Setting ON« [démarriage avec fonction dernière en marche]. Utilisez les boutons UP et DOWN pour désactiver la fonction (indication »Run Last Setting OFF«) et pour réactiver la fonction (indication »Run Last Setting ON«).

Fonctionnement continu

Pour activer le mode continu, appuyez sur le bouton Volume. En mode continu, l'appareil dégage tout le temps de la fumée. L'écran indique » Volume Output « et la valeur ajustée ou NONSTOPBURST [fumée continu] au menu "Volume Output" [réglage du volume de fumée]. Pour désactiver le débit de fumée, appuyez sur le bouton STOP.

Remarque : Quand vous ajustez le volume de fumée à plus de 30 %, la machine interrompt le dégagement de fumée temps à temps pour réchauffer. Quand vous ajustez » NONSTOPBURST«, la machine à fumée ajuste le dégagement de fumée et la température d'élément de chauffe automatiquement et n'interrompt pas le dégagement de fumée.

Fonctionnement timer

En mode timer, l'appareil dégage automatiquement de la fumée. Les intervalles, la durée et le volume de fumée dépendent des paramètres.

individuels du menu. Pour activer le mode timer, appuyez sur le bouton Timer. L'écran indique alors l'intervalle ajusté et l'appareil compte les secondes à partir de 0. Pour désactiver le mode timer, appuyez sur le bouton STOP

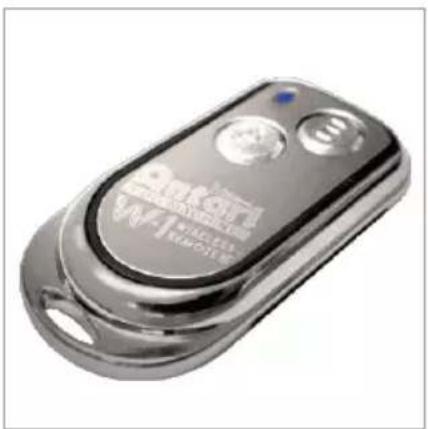

W-1 contrôleur sans fil

Le contrôleur sans fil W-1 compose d'un transmetteur avec deux boutons pour activer le débit de fumée et un récepteur fixé au dos de chaque modèle de la série W.

Transmetteur:

Avec le transmetteur, il est possible de débiter de la fumée dans un rayon d'action de 50 mètres. Le transmetteur est compatible avec chaque récepteur de la série W et peut contrôler des machines illimitées en même temps.

Pour dégager la fumée, appuyez sur le bouton "A". Le volume de fumée dépend de l'ajustement sous l'entrée de menu »Volume Output« [réglement du volume de fumée]. L'écran indique »Volume« et la valeur ajustée ou Nonstop Burst quand fumée continue est ajusté. Comme contrôle additionnel, la LED bleu est allumée. Pour désactiver le débit de fumée, appuyez sur le bouton "B".

Le récepteur est testé et fixé au dos de chaque modèle de la série W. S'il vous plaît ne pas essayer de le détacher. Le récepteur réagit à jusqu'à 5 transmetteurs différents registrés avec la machine. Le transmetteur inclus est registré avec la machine avant la livraison. Il est possible de l'utiliser

directement sans réglage initial.

- Enregistrer transmetteurs

Pour le fonctionnement de la machine avec un transmetteur différent comme livré, ou avec jusqu'à 5 transmetteurs différents, chaque transmetteur doit êtreregistré premièrement. Veuillez mettre la machine en service. Quand l'écran indique » Wireless Detect...« [réglage sans fil], pressez le bouton "A" 1 seconde sur chaque transmetteur. Les transmetteurs avant sont éteints de la mémoire du récepteur. L'ajustement doit être fini dedans 15 secondes.

Quand vous ne registrez pas d'un transmetteur quand la machine est mise en service, la mémoire du récepteur contient l'opération avant.

Ajuster exemple 1 :

Veuillez mettre la machine en service pourregistrer un ou plusieurs de transmetteurs. Quand l'écran indique » Wireless Detect... «, pressez le bouton "A" 1 seconde sur chaque transmetteur entre 15 secondes pour commencer la transmission du signal.

Ajuster exemple 2 :

Pour utiliser un transmetteur pour contrôler deux ou plus machines, veuillez mettre les machines en service au même moment. Quand l'écran indique » Wireless Detect... «, pressez le bouton "A" 1 seconde sur le transmetteur entre 15 secondes pour commencer la transmission du signal.

Changer la pile du transmetteur

Quand le rayon d'action du transmetteur cesse, la pile est probablement vide et doit être remplacée. Veuillez ouvrir le couvercle et retirer la pile vide. Insérez

une pile neuve 12 V, type 27A comme indiqué dans le compartiment de pile et replacez le couvercle.

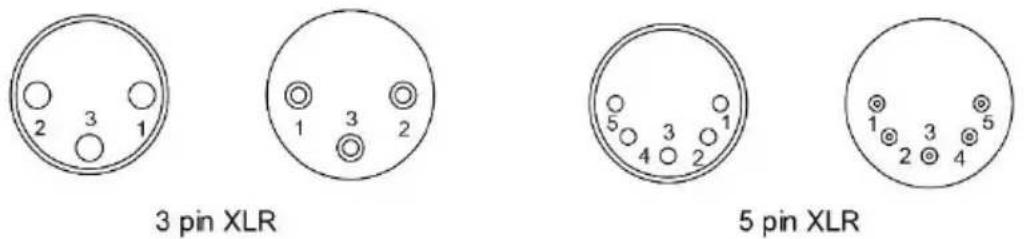

Configuration de la connexion dmx

La machine possède de fichesXLR3 pour les et 5 pour les pour connecter un contrôleDMX. Le graphique ci-dessous montre la configuration des fiches

Contact Fonction
1 Masse
2 Signal-
3	Signal+

RÉGLAGESDMX512

Canal A

0 à 5 = arrêt (aucun dégagement de fumée)

6 - 255 = réglage de débit (1 - 100 % débit)

Tous les modèles comportent un système DMX512. Pour connecter un contrôle DMX, les raccords XLR3 et XLR5 se trouvent au derrière de chaque appareil. L'appareil a un canal de contrôle pour le réglage du débit de fumée. Le canal varie entre les valeurs DMX 0 à 255. Après avoir connecté un contrôle DMX, des fonctions Timer comme la durée de fumée et intervalle peuvent être programmées par le contrôle DMX ou par le logiciel DMX via la fenêtre d'effets lumineux. L'appareil ne peut plus être contrôlé grâce au panneau de contrôle intégré ou le contrôle sans fil W-1. En utilisant le protocole DMX, les machines de fumée, les effets lumineux, et les autres appareils des effets spéciaux peuvent être connectés entre eux et contrôlés facilement.

Entre les valeurs 0 et 5, la machine est en arrêt.

Entre les valeurs 6 et 255, le débit de fumée est réglé. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 255 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeurDMXaccroissant.

Remarque : S'ilvous plaît faites attention que si la machine était codée sur l'adresse initialeDMX124 dans l'exemple en haut, le canal A correspond exactement à cette adresse initialeDMX.

Remarque :

Si vous constatez un débit trop faible, un bruit de la pompe ou un manque total de fumée, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connexion à la télécommande et l'alimentation au secteur. Si tout apparaît être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton

de la télécommande pendant 30 secondes, vérifiez si le liquide passe par le diffuseur qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Retournez la machine à votre

revendeur Antari.

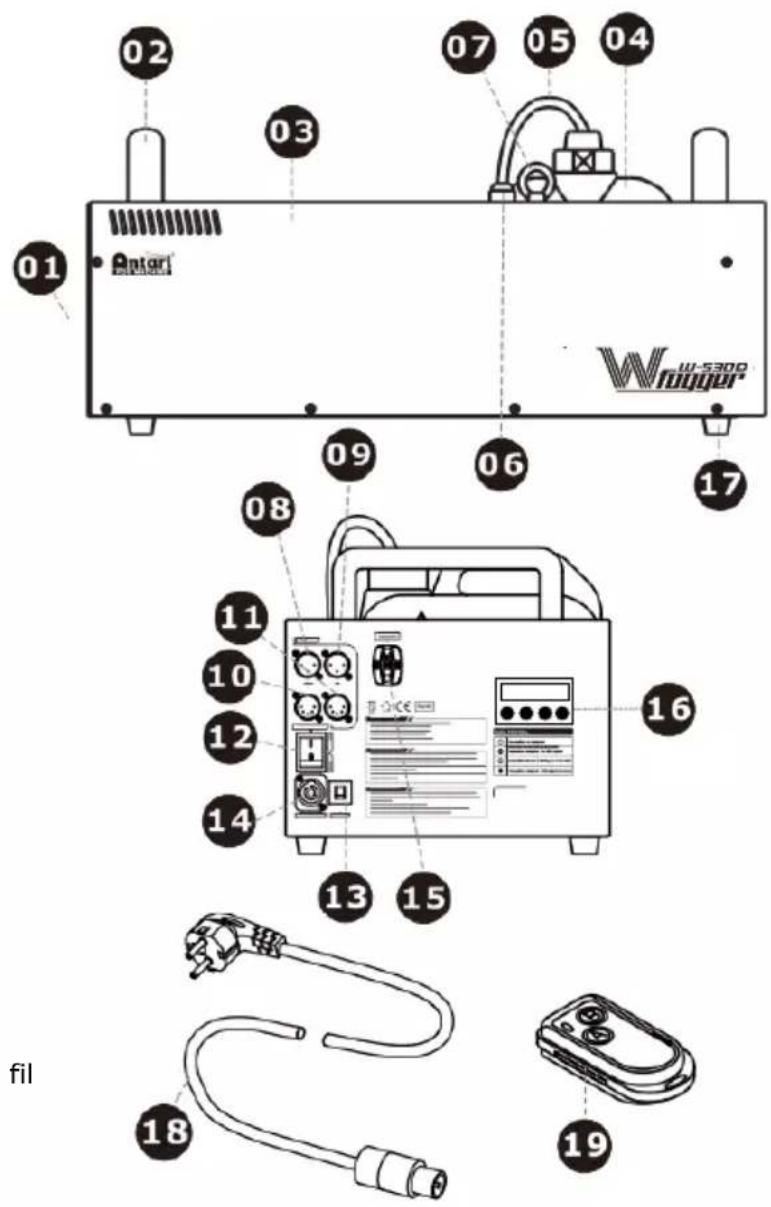

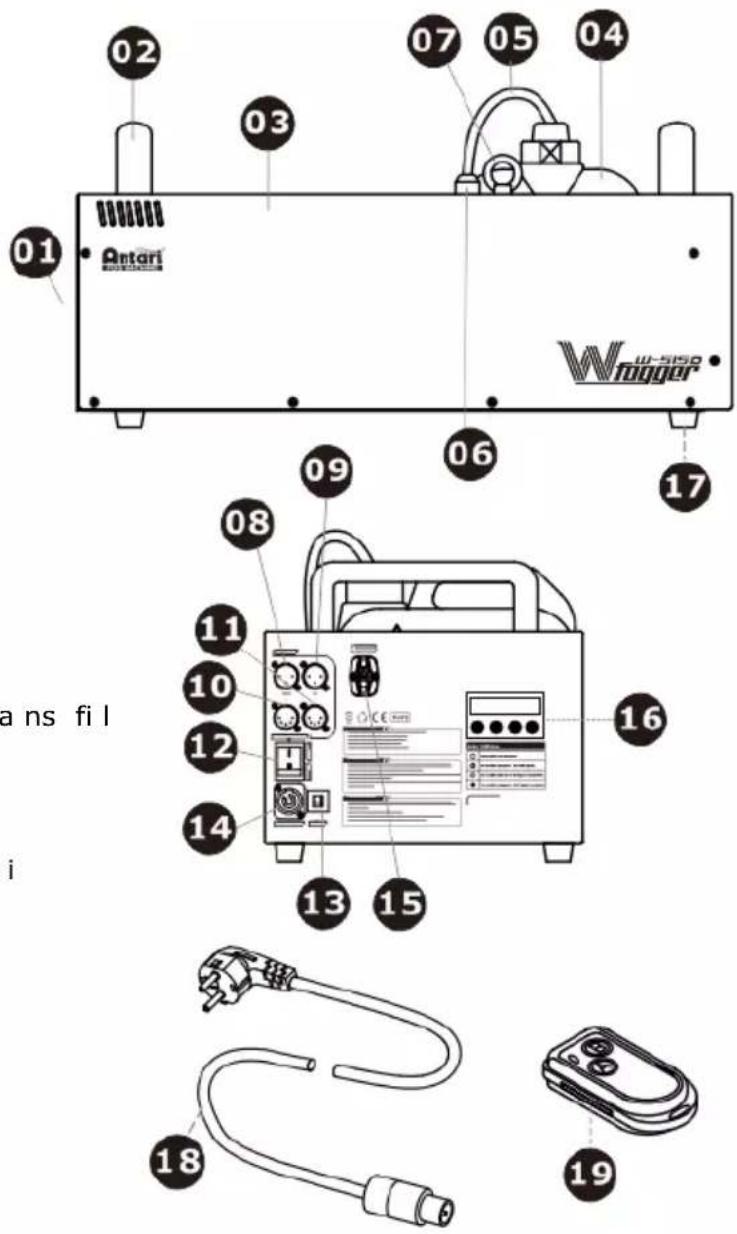

04- Couvercle du réserveur et réserveur

05- Tuyau PC et filtre

Adapter de tuyau

15- W-1/W-DMX récepteur sans fil

16- Panneau de contrôle

17 - Pied

Câble d'alimentation

19- W-1 Transmetteurs sans fil

réservoir et réservoir

05- Tuyau PC et filtre

06- Adaptateur de tuyau

07- Œillet de sécurité

08- Sortie DMX

(XLR 3 pôles)

09- Entrée DMX

(XLR 3 pôles)

10- Sortie DMX

(XLR 5 pôles)

11- Entrée DMX

(XLR 5 pôles)

12- Commutateur secteur

13- Disjoncteur

18- Douille d'alimentation

15- W-1/W-D MX récepteur sans fil

16- Panneau de contrôle

17- Pied

18- Câble d'alimentation

19- W-1 Transmetteur sans fil

Remarques de fonctionnement

Toutes les machines à fumée dégagent une condensation autour de leur bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil.

Prenez cela en considération lors du choix de l'emplacement de votre appareil. Pendant son fonctionnement ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.

Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour garder une température correcte. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée.

Nettoyage et maintenance

Faites toujours attention de ne pas polluer le liquide à fumée. Après l'avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine. Nettoyer la machine régulièrement pour éviter des frais de réparation et parties de rechange. Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage avec de l'eau distillée.

Pratiquez le nettoyage de la manière suivante :

1. Insérez l'eau distillée dans le réservoir propre et insérez le tuyau d'liquide dans le réservoir.
2. Faites marcher la machine dans une salle bien aérée jusqu'à ce que chacun de ses réservoirs soit vide.
3. Nettoyez le boîtier de la machine seulement avec un chiffon sec. Le nettoyage est accompli. Remplissez la machine de liquide à fumée. Veuillez mettre la machine en service brièvement pour nettoyer la pompe et le bloc de chauffage.

Remarque : Du à la consistance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. L'entretien régulier de la machine garantit cependant son usage solide pour de nombreuses années.

Nettoyer le boîtier de la machine seulement avec un chiffon sec. l'appareil est à stocker au sec.

Nettoyer l'appareil après de stocker. L'appareil est à stocker au sec. Nous recommandons de contrôler la machine mensuellement. C'est constitué du temps de chauffage et du débit de fumée de quelques minutes.

Modèle

Alimentation

Puissance de rendement

Temps de chauffage

Consommation de liquide

Contenu du réservoir

Liquide compatible

Température ambiante

Contrôle

Caneaux DMX

Connexion

Accessoires

Dimensions

Poids

W-515D

US model : AC 100-120V, 50/60Hz 9A

EU model : AC 220-240V, 50/60Hz 4.5A

1500W

env. 10 m³/min.

100 ml/min

6l (1.59gal)

Antari FLG Heavy Fog Fluid

Antari FLR Light Fog Fluid

0^-40^(32^-104^)

DMX512, timer, manuellement, sans fil, W-DMX

1 canal

Neutrik Powercon (alimentation)

XLR 3 pôles et 5 pôles (DMX)

FX-5 Flightcase

W-515-HB Lyre de fixation

L561 I278 H265 mm

(L22.09 I10.94 H10.43 inch)

14.5 kg (31.97 lbs)

Modèle

Alimentation

Puissance de rendement

Temps de chauffage

Consommation de liquide

Contenu du réservoir

Liquide compatible

Température ambiante

Contrôle

Caneaux DMX

Connexion

Accessoires

Dimensions

Poids

W-530D

EU model : AC 220-240V, 50/60Hz 4.5A

2570W

env. 12 m³/min.

160 ml/min

6l (1.59gal)

Antari FLG Heavy Fog Fluid

Antari FLR Light Fog Fluid

0 °C - 40 °C (32 °F-104 °F)

DMX512, timer, manuellement, sans fil, W-DMX

1 canal

Neutrik Powercon (alimentation)

XLR 3 pôles et 5 pôles (DMX)

FX-5 Flightcase

W-515-HB Lyre de fixation

L581 I278 H265 mm

(L22.87 I10.94 H10.43 inch)

19.1 kg (42.11 lbs)

Admission

Ce système sans fil être testé et autorisé dans l'Union européenne selon les termes de la directive R+TTE. En l'UE, le système sans fil possède une autorisation générale et ne nécessite pas de déclaration spécifique. Dépendant des pays d'opération, il peut cependant être nécessaire de demander une attribution des fréquences auprès des autorités nationales.

Garantie

La garantie est valide seulement si l'appareil est acheté d'un distributeur ou revendeur autorisé par Antari. Pour un service couvert par la garantie, expédiez-vous l'appareil seulement à un distributeur ou revendeur autorisé.

Si l'appareil est modifié de quelque manière, si l'entretien et les réparations sont effectués par du personnel de service incompétent, ou si le produit est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors.

Ce n'est pas un contrat d'entretien et de maintenance et ne comprend pas des services. Toutes pièces d'usure ne sont pas couvertes par la garantie.

Garanties additionnelles proposent selon la discrétion du distributeur ou du revendeur, demeurent l'obligation unique du distributeur ou du revendeur.

Quand vous contactez votre revendeur pour l'information ou l'assistance, toujours citez le code barre et le modèle de l'appareil.

Lisez et gardez ces instructions.
