Produkttyp	Nebelmaschine
Marke	Antari
Modell	W515D
Stromversorgung (EU-Modell)	AC 220-240V, 50/60Hz, 4.5A
Leistung	1500 W
Abmessungen (L × B × H)	561 × 278 × 265 mm
Gewicht	14,5 kg
Tankinhalt	6 Liter
Flüssigkeitsverbrauch	100 ml/min
Aufheizzeit	Ca. 10 Minuten
Nebelausstoß	Ca. 10 m³/min
Kompatible Flüssigkeiten	Antari FLG (heavy) oder FLR (light) oder andere hochwertige wasserbasierte Nebelflüssigkeiten
Steuerung	DMX512 (1 Kanal), W-DMX, drahtlos (W-1), Timer, Dauerbetrieb, manuell
DMX-Anschluss	XLR 3- und 5-polig (Ein-/Ausgang)
Stromanschluss	Neutrik Powercon
Display	LCD-Bildschirm mit Menü auf Englisch oder Chinesisch
Umgebungstemperatur bei Betrieb	0 °C bis 40 °C
Wartung	Reinigung mit destilliertem Wasser alle 40 Betriebsstunden; Gehäuse mit einem trockenen Tuch reinigen
Sicherheit	Spritzwasserschutz; nicht auf Personen oder Flammen richten; Sicherheitsabstand 50 cm
Garantie	Nur gültig über autorisierten Händler; Verschleißteile ausgeschlossen
Mitgeliefertes Zubehör	Stromkabel, drahtloser Sender W-1, Bedienungsanleitung

Häufig gestellte Fragen - W515D Antari

Welche Art von Flüssigkeit in der W515D Maschine verwenden?

Verwenden Sie nur hochwertige wasserbasierte Nebelflüssigkeiten wie Antari FLG (heavy fog) oder FLR (light fog). Verwenden Sie niemals entzündliche, gasförmige oder ölige Flüssigkeiten.

Wie registriere ich einen neuen drahtlosen Sender?

Schalten Sie die Maschine ein. Wenn das Display 'Wireless Detect...' (für 15 Sekunden) anzeigt, drücken Sie die Taste 'A' des Senders für 1 Sekunde. Bis zu 5 Sender können registriert werden.

Was tun, wenn die Maschine keinen Nebel erzeugt?

Überprüfen Sie den Flüssigkeitsstand, die externe Sicherung, den Anschluss der Fernbedienung und die Stromversorgung. Wenn alles korrekt erscheint, schließen Sie das Gerät erneut an. Wenn nach 30 Sekunden kein Nebel austritt, überprüfen Sie den Flüssigkeitsdurchgang durch den Diffusor. Bei anhaltenden Problemen wenden Sie sich an Ihren Antari-Händler.

Wie reinige ich die Maschine nach dem Gebrauch?

Nach 40 Betriebsstunden füllen Sie den sauberen Tank mit destilliertem Wasser und lassen Sie die Maschine an einem gut belüfteten Ort laufen, bis der Tank leer ist. Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Füllen Sie dann wieder Nebelflüssigkeit ein.

Wie stelle ich die DMX-Adresse ein?

Drücken Sie die MENU-Taste, bis 'DMX512 Address: 001' angezeigt wird. Verwenden Sie die Tasten UP und DOWN, um die gewünschte Adresse einzustellen. Lesen Sie das Kapitel zur DMX512-Konfiguration.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Richten Sie die Düse niemals auf Personen oder Flammen. Halten Sie einen Abstand von mindestens 50 cm um die Düse. Nicht im Freien verwenden. Vor dem Befüllen Netzstecker ziehen. Verwenden Sie eine geerdete Steckdose.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Timer-Taste. Stellen Sie Intervall, Dauer und Volumen im Menü ein (MENU -> Interval Set, Duration Set, Timer Out). Die Maschine gibt automatisch Nebel gemäß diesen Einstellungen ab.

Was bedeutet die Anzeige 'Warming Up'?

Die Maschine heizt auf. Während dieser Phase kann sie noch keinen Nebel abgeben. Warten Sie, bis das Display 'Ready to Fog' anzeigt, um die Maschine zu verwenden.

Kann ich die Maschine ununterbrochen im Dauerbetrieb verwenden?

Ja, im Dauerbetrieb (Volume-Taste). Wenn das Volumen über 30% eingestellt ist, unterbricht die Maschine gelegentlich zum Aufheizen. Verwenden Sie die Einstellung 'NON STOP BURST' für einen kontinuierlichen Ausstoß ohne Unterbrechung.

Was tun bei Flüssigkeitsaustritt oder Feuchtigkeit im Inneren?

Wenn Flüssigkeit ins Innere gelangt, ziehen Sie sofort den Netzstecker und kontaktieren Sie einen Techniker oder Ihren Antari-Händler, bevor Sie das Gerät wieder verwenden. Nicht selbst öffnen.

BEDIENUNGSANLEITUNG W515D Antari

Herzlichen Glückwunsch zum Kauf Ihrer neuen Antari-Nebelmaschine W-Serie.

Einfü hrung

Vielen Dank, dass Sie sich für eine Antari-Nebelmaschine der W-Serie entschieden haben. Sie sindnunim Besitz einer robusten und leistungsstarken Nebelmaschine. Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine zuverlässige und überzeugende Leistung Ihrer Antari-Nebelmaschine freuen.

Bitte halten Sie sich an diese Bedienungs- und Sicherheitsanweisungen, um eine langeundsichere Lebensdauer Ihrer Nebelmaschine sicherzustellen.

ACHTUNG

Stromschlaggefahr. Trennen Sie das Gerät vom Netz, bevor Sie Flüssigkeit nachfüllen, sowie vor jeder Reinigung und Wartung.

Stromschlaggefahr

• Vor Nässe schützen.
• Nur innerhalb geschlossenerRäume betreiben. Nicht für den Betrieb im Freien geeignet.
• Verwenden Sie bitte ausschließlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf achten, dass das Gerät andie richtige Spannung angeschlossen wird.
• Vor Befüllen des Tanks ist Ihre Antari-Nebelmaschine immer vom Netz zu trennen.
• Achten Sie darauf, dass die Nebelmaschine stets aufrecht installiert ist.
  Nach dem Betrieb trennen Sie bitte die Maschine vom Netz oderschalten sie aus.
  Diese Maschine ist nicht wassergeschützt. Sollte Feuchtigkeit, Wasser oderFlüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz und trocknen bzw. reinigen Sie sie. Sollte sich die Maschine nicht reinigen lassen, kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler bevor Sie die Maschine erneut benutzen.

- Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.

Stromschlaggefahr

Nur für Erwachsene. Die Maschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
- Richten Sie die Austrittsdü se niemals direkt auf Personen.
Der Ausstoß der Maschine ist sehrheiß. Halten Sie während des Betriebs einen Sicherheitsabstand von ca. 50 cm zur Austrittsdü se ein.
- Betreiben Sie das Gerät in gut belü fteten Räumen, bis der Tank leer ist. Bedecken Sie niemals den Luftaustritt der Maschine. Um eine ausreichende Belü ftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 20 cm um und über der Maschine ein.
- Richten Sie die Austrittsdü se niemals auf offene Flammen.
- Wenn die Netzleitung beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.
Die Austrittsdü se wird während des Betriebs sehr heiß (200° C). Für leicht entflammbare Materialien muss einMindestabstand von 50 cm zur Austrittsdü se eingehalten werden.
- Lassen Sie die Maschine immer vor Reinigungs- und Wartungsarbeiten abkühlen.

Explosionsgefahr

• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüsseigkeit.
• Verwenden Sie ausschließlich hochwertige und von Ihrem Händler empfohlene Nebelflü ssigkeiten auf Wasserbasis. Andere Nebelflü ssigkeiten können zum Verstopfen oderTropfendes Gerätes führen.
• Achten Sie unbedingt darauf, dass sich immer eine ausreichende Menge Nebelflü ssigkeit im Tank befindet. Der Betrieb ohne Nebelflü ssigkeit führt zu Pumpenschäden und zur Ü berhitzung des Heizelementes.
• Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie die Maschine sorgfältig (am besten in der Originalverpackung) und schicken Sie sie bei Ihrem Antari-Händler ein.
  Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken odertransportieren.
  Trinken Sie niemals Nebelflü ssigkeit. Sollte es dennoch einmal verschluckt werden, konsultieren Sie bitte sofort einen Arzt. Solltendie Haut oder die Augen einmal mit Nebelflü ssigkeit in Berü hrung kommen, bitte sorgfältig mit Wasser auswaschen.

Hinweis: Bitte beachten Sie alle auf Ihrer Antari-Maschine angebrachten Warnhinweise und Anweisungen.

Auspacken und Prü fen der Maschine

Ö ffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind.

Der Versandkarton sollte die folgenden Posten beinhalten:

1. Eine Nebelmaschine W-515DoderW-530D
2. Netzkabel
3. Eine W-1 Sendeeinheit
4. Bedienungsanleitung

Wenn Ausrüstungsteile fehlen sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf.

Bevor Sie mit der Inbetriebnahme Ihrer Antari-Maschine beginnen, stellen Sie sicher, dass kein offensichtlicher Transportschaden vorliegt. Falls das Gehä use der Einheit oder dasKabel beschädigt sein sollte, stecken Sie sie nicht in die Steckdose und versuchen Sie nicht, sie zu benutzen, bevor Sie Ihren Antari-Händler kontaktiert haben.

Inbetriebnahme

Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton. Vergewissern Sie sich, dass alle Schaumstoff- und Plastikeinlagen entfernt werden, insbesondere in der Nähe der Austrittsdü se.
○ Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche und schrauben Sie den Deckel des Flüssigkeitstanks ab.
- Stecken Sie den Flüssigkeitsschlauch in einen ordnungsgemäß gefüllten Flüssigkeitstank.
- Füllen Sie den Tank mit den Antari-Nebelflü ssigkeitenFLRoderFLGoder anderen hochwertigen Nebelflü ssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Alle anderen Nebelflü ssigkeiten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschließen Sie den Tank bitte wieder mit dem Deckel. Achten Sie darauf, den Tank nicht zu ü berfüllen.NICHTÜ BERFÜ LLEN.

Bedienung

Bedienfeld

Das integrierte Bedienfeld auf der Maschinenrückseite verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Mit dem Bedienfeld kann der Anwender individuell Nebeldauer, Intervall, und Ausstoßvolumen sowie die DMX-Adresse, die W-DMX-Adresse, die Funkfunktion und den Flüssigkeitssensor einstellen. Das Bedienfeld umfasst 4Tasten. Alle Betriebsparameter werden automatisch in einem nichtflüchtigen Speicher gespeichert. Dadurch bleiben alle Einstellungen erhalten, auch wenn die Maschine ausgeschaltet wird.

Nach dem Einschalten zeigt das Display kurz » Antari W-515D/W-530D«.

Jetzt lä sst sich die Menü sprache von Englisch auf Chinesisch umstellen. Halten Sie dazu die Taste MENU 2 Sekunden gedrückt.

Dann zeigt das Display für 15 Sekunden »Wireless Detect...«. Während dieser Zeit können dem Gerät W-1 Sendeeinheiten zugewiesen werden. Drücken Sie

dazu dieTaste "A" 1 Sekunde auf den Sendeeinheiten. Bei ausgeschalteter Funkfunktion, erscheint die Anzeige »Wireless Detect...« nicht.

Danach beginnt die Aufheizphase und das Display zeigt » Warming Up«. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Nehmen Sie die notwendigen Menü einstellungen mit dem Tastenfeld auf der Empfängereinheit vor. Sobald die Aufheizphase beendet ist, ist die Nebelmaschine bereit zum Nebelausstoß. Das Display zeigt » Ready to Fog«.

Zusätzlich wird »P« für W-DMX, »W« für Wireless [Funk] oder»S« für Fluid Sensor[Flü ssigkeitssensor] angezeigt, wenn diese Funktionen aktiviert sind.

- Menü einstellungen mit der Taste MENU

- Zeitintervalle für den Timer-Betrieb einstellen

Drücken Sie die TasteMENU, bis aufder Anzeige »Interval Set« [Intervall einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitintervalle (d.h. die Pausen zwischen den einzelnen Nebelausstößen) für den Timer-Betrieb zwischen 5und 200 Sekunden einzustellen.

- Nebeldauer für den Timer-Betrieb einstellen

Drücken Sie die TasteMENU, bis aufder Anzeige »Duration Set« [Zeitdauer einstellen] erscheint. Verwenden Sie die TastenUPundDOWN, um die Zeitdauer der Nebelausstöße zwischen 1 und 200 Sekunden einzustellen.

- Nebelmenge für den Timer-Betrieb einstellen

Drücken Sie die Taste MENU, bis aufder Anzeige »Timer Output« [Nebelmenge einstellen] erscheint. Verwenden Sie die TastenUPund DOWN, um einen Wert zwischen 1 % und 100 % für die Nebelmenge im Timer-Betrieb einzustellen.

- Nebelmenge für den Dauerbetrieb einstellen

1. Drücken Sie die TasteMENU, bis auf der Anzeige »Volume Output« [Nebelmenge einstellen] erscheint. Verwenden Sie die TastenUPund DOWN, um einen Wert zwischen 1 % und 100 % für die Nebelmenge im Dauerbetrieb einzustellen.

2. Um die maximale Nebelmenge im Dauerbetrieb ausstoßen zu können, wählen Sie die Einstellung »NONSTOPBURST«. Diese lässt sich unter einem Wert von 1 % oderü ber einem Wert von 100 % anwählen.

HINWEIS: Wird ein Wert für die Nebelmenge im Dauerbetrieb über 30 % eingestellt, unterbricht die Maschine den Nebelausstoß von Zeit zu Zeit, um wiederaufzuheizen. Wird »NONSTOPBURST« gewählt, reguliert die Maschine die Nebelmenge und die Heiztemperatur automatisch und muss den Nebelausstoß nicht unterbrechen, um aufzuheizen.

- DMX512-Adresse einstellen

Drücken Sie die Taste MENU, bis auf der Anzeige »DMX512 Address: 001«[DMX512-Adresse einstellen] erscheint. Verwenden Sie die TastenUPund DOWN, um die Maschine auf dieDMX-Adresse IhresDMX-Steuergeräts einzustellen. Bitte beachten Sie KapitelDMX512-Einstellungen für weiterführende Informationen zumDMX-Betrieb.

- Funkfunktion an- und ausschalten

Drücken Sie die Taste MENU, bis auf der Anzeige » Wireless ON« [Funkfunktion An] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Funkfunktion zu deaktivieren [Anzeige » Wireless OFF«] und wieder zu aktivieren [Anzeige » Wireless ON« ].

- Flüssigkeitssensor an- und ausschalten

Drücken Sie die Taste MENU, bis auf der Anzeige »Fluid Sensor Set ON« [Flüssigkeitssensor An] erscheint. Verwenden Sie die Tasten UP und DOWN, um den Flüssigkeitssensor zu deaktivieren [Anzeige »Fluid Sensor Set OFF«] und wieder zu aktivieren [Anzeige »Fluid Sensor Set ON«].

- W-DMX-Funktion an- und ausschalten

Drücken Sie die Taste MENU, bis auf der Anzeige »W-DMX Power ON« [W-DMX-Funktion An] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Funkfunktion zu deaktivieren [Anzeige »W-DMX Power OFF«] und wieder zu aktivieren [Anzeige »W-DMX Power ON«].

Hinweis:

Ist die W-DMX-Funktionaktiviert, wird der Verbindungsstatus im Display durch folgende Symbole angezeigt.

Status der W-DMX-Verbindung	Symbol im Display
Sender adressiert, DMX-Signal wird empfangen
Sender adressiert, kein DMX-Signal
Verbindung zu Sender verloren oder Verbindungsaufbau
Sender nicht adressiert

- W-DMX512-Adresse einstellen

Drücken Sie die Taste MENU, bis auf der Anzeige » W-DMX Address: 001«.[W-DMX-Adresse einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Maschine auf die DMX-Adresse Ihres W-DMX-Steuergäräts einzustellen.

- W-DMX-Verbindung zurücksetzen

Drücken Sie die Taste MENU, bis auf der Anzeige »W-DMX Reset OFF« [W-DMX-Verbindungzurücksetzen aus] erscheint. Verwenden Sie die Tasten UP und DOWN,

um die W-DMX-Verbindungzurückzusetzen.

- Mit letzter Einstellung starten an- und ausschalten

Drücken Sie die Taste MENU, bis auf der Anzeige » Run Last Setting ON« [Mit letzter Einstellung starten an] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Funktionzu deaktivieren [Anzeige »Run Last Setting OFF« ] und wieder zu aktivieren [Anzeige » Run Last SettingON« ].

- Dauerbetrieb

Drücken Sie die TasteVOLUME, um einen dauerhaften Nebelausstoß auszulösen. Auf dem Display erscheint »VolumeOutput« gefolgt von dem Wert, der im Menü punkt »Volume Output« [Nebelvolumen einstellen] eingestellt wurde oder bei Dauernebel »NONSTOPBURST«. Um den Nebelausstoß zu stoppen, drücken Sie erneut die Taste STOP.

HINWEIS: Ist ein Wert für die Nebelmenge im Dauerbetrieb über 30 % eingestellt, unterbricht die Maschine den Nebelausstoß von Zeit zu Zeit, um wieder aufzuheizen. Ist »NONSTOPBURST« gewählt, reguliert die Maschine die Nebelmenge und die Heiztemperatur automatisch und muss den Nebelausstoß nicht unterbrechen, um aufzuheizen.

- Timer-Betrieb

Im Timer-Betrieb stößt das Gerät automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und das Nebelvolumen richten sich nach den jeweiligen Menü einstellungen. Drücken Sie die TasteTIMER, um den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitintervall. Das Gerät zählt rückwärts bis auf 0 Sekunden und löst den Nebelausstoß aus. Zum Ausschalten des Timer-Betriebs drücken Sie erneut die TasteSTOP.

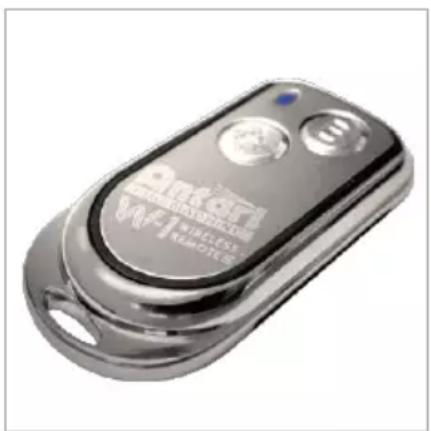

W-1 Funkfernbedienung

Das Funkfernsteuersystem W-1 besteht aus einer Sendeeinheit mit zwei Tasten für den Nebelausstoß und einer Empfängereinheit, die an jedem Modell der W-Serie vorinstalliert ist.

* Sendeeinheit:

Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkü bertragung ü ber eine Distanz von biszu50 Metern auslösen. Die Sendeeinheit istkompatibel zu allen Empfängern der W-Serie und kann eine unbegrenzte Anzahl von Maschinen parallel steuern.

Drücken Sie die Taste "A", um den Nebelausstoß auszulösen. Die Taste "A" hat die gleiche Funktion wie die Taste VOLUME am Bedienfeld, d. h. der Nebelausstoß richtet sich nach der Einstellung im Menü punkt » Volume Output« [Nebelvolumen einstellen]. Auf dem Display erscheint » Volume« gefolgt von dem festgelegten Wert oder bei der maximalen Nebelmenge » NON STOP BURST« . Als zusätzliche Kontrolle, leuchtet die blaue LED. Um den Nebelausstoß zu stoppen, drücken Sie die Taste "B".

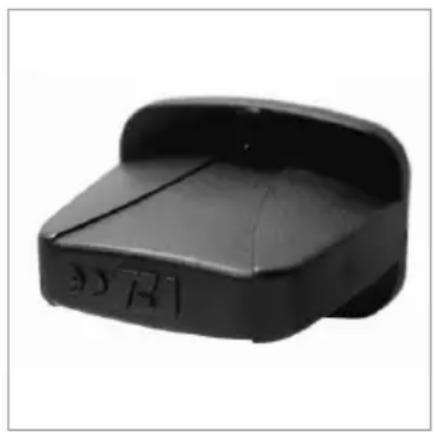

\* Empfänger:

Der Empfänger wird getestet und andenMaschinen der W-Serie vorinstalliert. Versuchen Sie nicht, den Empfänger zu entfernen. Der Empfänger kann von biszu 5 Sendeeinheiten gesteuert werden, die auf die Maschine adressiert sind. Die mitgelieferte Sendeeinheit istvorder Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden.

- Sendeeinheiten adressieren

Um eine andere Sendeeinheit als die mitgelieferte zur Steuerung der Maschine zu verwenden oder um die Maschine mit bis zu 5 verschiedenen Sendeeinheiten zu steuern, muss jede Sendeeinheit zuvor adressiert werden. Schalten Sie dazu die Maschine ein. Drücken Sie die Taste "A" 1 Sekunde auf jeder Sendeeinheit, wenn auf der Anzeige »Wireless Detect...« erscheint. Dadurch werden alle zuvor adressierten Sendeeinheiten aus dem Speicher desEmpfängers gelö scht. Die Adressierung muss innerhalb von 15 Sekunden erfolgen.

Wird keine neue Sendeeinheit nach dem Einschalten der Maschine adressiert, bleibt die Einstellung aus dem vorhergehenden Betrieb im Empfänger erhalten.

Adressierungsbeispiel 1:

Sollen mehrere Sendeeinheiten auf eine Maschine adressiert werden, schalten Sie die Maschine ein. Drücken Sie die Taste "A" 1 Sekunde an jeder Sendeeinheit, wenn auf der Anzeige »Wireless Detect...« erscheint, um die Steuerverbindung herzustellen (innerhalb von 15 Sekunden).

Adressierungsbeispiel 2:

Soll eine Sendeeinheit zur Steuerung von zwei oder mehrMaschinen verwendet werden, müssen die Maschinen gleichzeitig eingeschaltet werden. Drücken Sie die Taste "A" 1 Sekunde auf der Sendeeinheit, wenn auf der

Anzeige » Wireless Detect...« erscheint, um die Steuerverbindung herzustellen.

-Batteriewechsel an der Sendeeinheit

Lä sst die Reichweite der Sendeeinheit nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Lö sen Sie dazu die Gehä useabdeckung und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische 12-V-Batterie Typ 27A wie im Batteriefach angegeben ein und bringen Sie die Gehä useabdeckung wieder an.

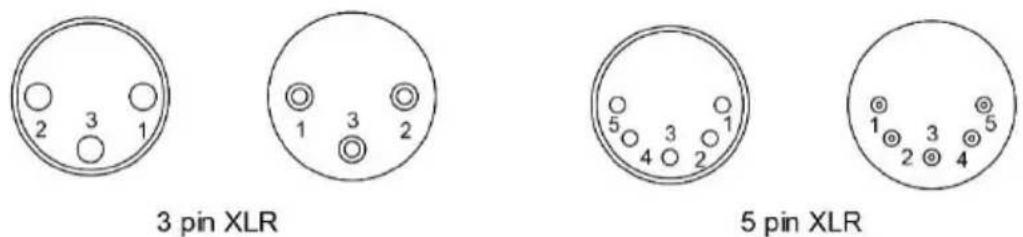

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

Kontakt Funktion
1 Masse
2 Signal-
3	Signal+

DMX512-Einstellungen

Kanal A

0 - 5 = aus (kein Ausstoß)

6 - 255 = Ausstoß regulierung (1 - 100 %)

Beide Modelle verfügen über DMX-Ansteuerung. Für den Anschluss an einen DMX-Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschinen angebracht. Die Maschinen können über einen Steuerkanal im Ausstoß reguliert werden. Der Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den DMX-Controller oder die DMX-Steuerungssoftware programmiert werden. Die Bedienfelder oder die Funkfernsteuerungen W-1 können nun nicht mehr zur Steuerung der Maschinen verwendet werden. Durch die Verwendung des DMX-Steuerprotokolls können Nebelmaschinen, Lichteffekte und andere Effektgeräte innerhalb eines Verbunds ganz leicht gesteuert werden.

Zwischen den Werten 0 und 5 von Steuerkanal Aist die Maschine aus.

Zwischen den Werten 6 bis255 wird der Ausstoß reguliert. Dabei entspricht der Wert 6 einem minimalen und 255 einem maximalen Ausstoß. Der Ausstoß steigt mit zunehmendemDMX-Wert.

Hinweis: Wird das Gerät zum Beispiel auf dieDMX-Startadresse 124 kodiert, entspricht Kanal Agenau dieserDMX-Startadresse.

Hinweis:

Sollten Sie einen verminderten Ausstoß, Pumpgerä usche oderü berhauptkeinen Ausstoß feststellen, sofort die Maschine vom Netz trennen. Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung, den Anschluss zur Fernbedienung und die Stromversorgung. Sollte nach 30

Sekunden permanenten Drückens des Fernbedienungsknopfes immer noch kein Ausstoß erfolgen, ü berprüfen Sie bitte den Verbindungsschlauch zum Tank und vergewissern Sie sich, dass Nebelflü ssigkeit hindurch fließen kann. Wenn Sie die Ursache des Problems nicht feststellen können, drücken Sie bitte nicht weiter die Fernbedienungstaste, da dies zu Schäden am Gerät führen kann. Schicken Sie das Gerät bei Ihrem Antari-Händler ein.

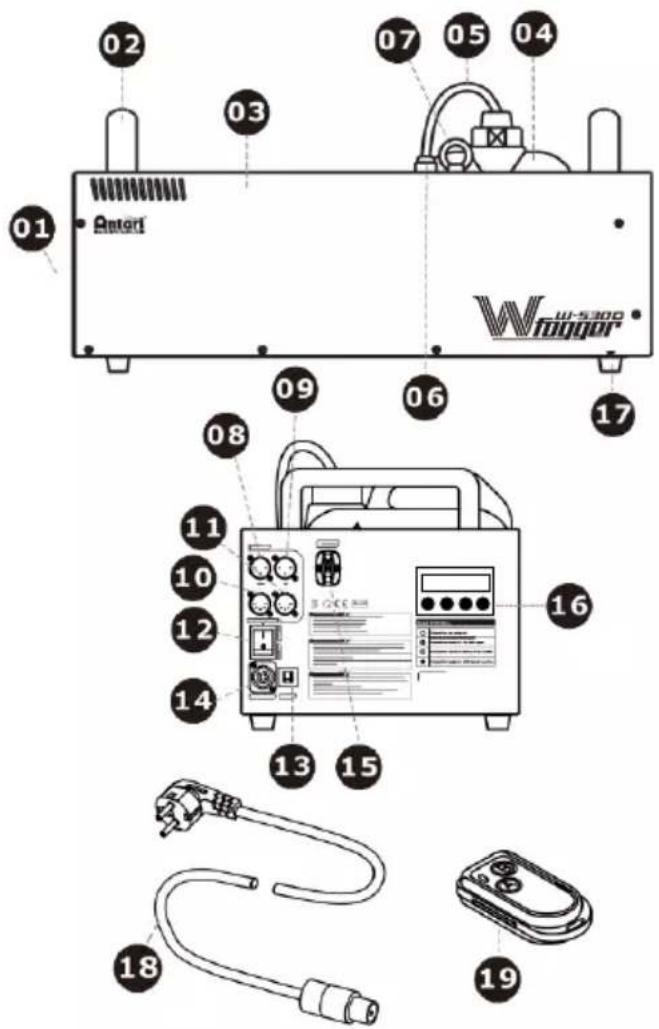

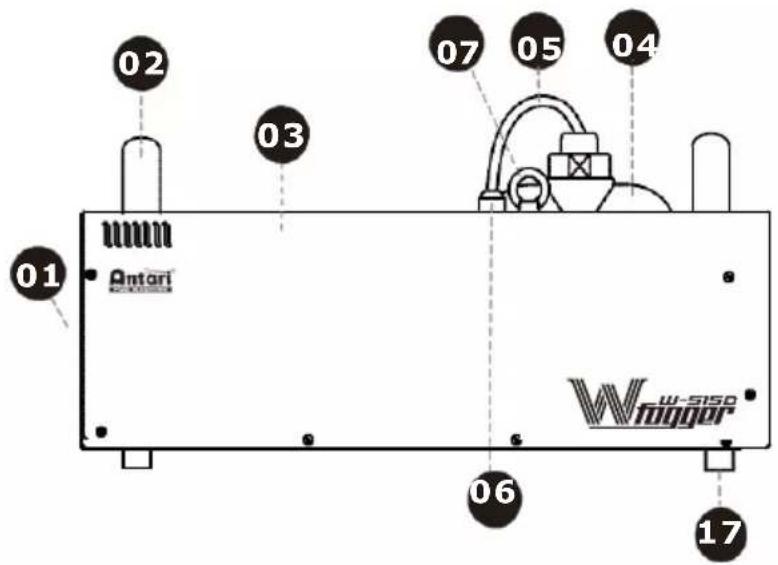

W-515D Bedienelemente

01- Düse
02-Griff
03- Gehä use
04- Tankverschluss &Tank
05-PU-Schlauch &Filter
06- Schlauchadapter
07- Fangseilöse
08-DMX-Ausgang (3-pol.XLR)
09-DMX-Ausgang (3-pol.XLR)
10-DMX-Ausgang (5-pol.XLR)
11-DMX-Ausgang (5-pol.XLR)
12- Netzschalter
13- Schutzschalter
14- Betriebsanzeige
15- W-1 / W-DMX Funkempfänger
16- Bedienfeld
17- Fuß
18- Netzkabel
19- W-1 Sendeeinheit

04- Tankverschluss & Tank

05- PU-Schlauch & Filter

06- Schlauchadapter

07- Fangseilöse

08- DMX-Ausgang (3-pol. XLR)

09- DMX-Ausgang (3-pol. XLR)

10- DMX-Ausgang (5-pol. XLR)

11- DMX-Ausgang (5-pol. XLR)

12- Netzschalter

13- Schutzschalter

14- Betriebsanzeige

15- W-1 / W-DMX Funkempfänger

16- Bedienfeld

17- Fuß

18- Netzkabel

19- W-1 Sendeeinheit

Hinweise zur Leistung

Alle Nebelmaschinen bilden um die Austrittsdü se Kondenswasser. Beachten Sie bitte bei der Installation, dass dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdü se führen kann.

Alle Nebelmaschinen können während des Betriebs oderkurznachdem dem Ausschalten noch geringfü gig Nebel ausstoßen.

Alle Nebelmaschinen benötigen nach längerem Dauerbetrieb Betriebspausen, um wiederauf die korrekte Betriebstemperatur zu kommen. Während diesenPausen

istkein Nebelausstoß möglich.

Reinigung und Wartung

Achten Sie darauf, dass die Nebelflü ssigkeit nicht verunreinigt wird. Setzen Sie sofort nach Befüllen des Tanks den Deckel des Tanks sowie des Kanister wieder auf. Reinigen Sie Ihr Nebelgerät regelmäßig, um hohe Kosten für Ersatzteile und Reparaturen zu vermeiden. Nach 40 Betriebsstunden wird empfohlen, das Heizelement mit destilliertem Wasser zu reinigen.

Bitte gehen Sie wie folgt vor:

1. Füllen Sie destilliertes Wasser in den sauberen Tank und stecken Sie den Flüssigkeitsschlauch in den Tank.
2. Betreiben Sie das Gerät in gut belüfteten Räumen, bis der Tank fast leer ist.
3. Reinigen Sie die Maschine mit einem trockenen Tuch. Die Reinigung istdamitabgeschlossen. Füllen Sie den Tank wieder mit Nebelflüssigkeit.
   Betreiben Sie kurz die Maschine um die Pumpe und die Heizung von der Reinigungslö sung zu säubern.

Hinweis:

Alle Nebelmaschinen sindaufgrund der Dickflüssigkeit der Nebelflü ssigkeit und der hohen Verdampfungstemperatur anfällig für Verstopfungen. Trotzdem sollte eine regelmäßig gewartete Nebelmaschine Ihnen jahrelang treue Dienste leisten.

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Trocken lagern.

Reinigen Sie die Maschine vor jeder Lagerung. Lagern Sie die Maschine kühl und trocken. Betreiben Sie die Maschine mindestens einmal im Monat. Wir empfehlen Ihnen monatlich ander Maschine einen Testlauf durchzuführen, der aus einer Aufwärmzeit besteht und einigen Minuten Nebelausstoß.

Technische Daten

Modell	W-515D
Spannungsversorgung	US model : AC 100-120V, 50/60Hz 9AEU model : AC 220-240V, 50/60Hz 4.5A
Gesamtanschlusswert	1500W
Aufwärmzeit	10 Minuten (ca.)
Fluidverbrauch	100 ml/min
Tankinhalt	6l (1,59gal)
Kompatible Nebelflüssigkeit	Antari FLG NebelflüssigkeitAntari FLR Nebelflüssigkeit
Umgebungstemperaturbereich	0°C - 40 °C (32°F-104 °F)
Leistung	20.000 ft3/min (566 m3/min)
Steuerung	DMX512, Timer,manuell, W-DMX
DMX-Kanäle	1 Kanal
Anschluss	Neutrik Powercon (Power)XLR 3-pol und 5-pol (DMX)
Zubehör	FX-5 Flightcase
Maße	W-515-HB MontagebügelL561 B278 H265 mm(L22,09 B10,94 H10,43 inch)
Gewicht	14,5 kg (31,97 lbs)

Modell

Spannungsversorgung

Gesamtanschlusswert

Aufwärmzeit

Fluidverbrauch

Tankinhalt

Kompatible Nebelflüssigkeit

Umgebungstemperaturbereich

Leistung

Steuerung

DMX-Kanäle

Anschluss

Zubehör

Maße

Gewicht

W-530D

EU model : AC 220-240V, 50 / 60Hz 4.5A

2570W

12 Minuten (ca.)

160 ml/min

6l (1,59gal)

Antari FLG Heavy Fog Nebelflüssigkeit

Antari FLR Light Fog Nebelflüssigkeit

0^-40^(32^-104^)

40.000 ft ^3 /min (1133 m ^3 /min)

DMX512, Timer, manuell, W-DMX

1 Kanal

Neutrik Powercon (Power)

XLR 3-pol und 5-pol (DMX)

FX-5 Flightcase

W-515-HB Montagebügel

L581 B278 H265 mm

(L22,87 B10,94 H10,43 inch)

19,1 kg (42,11 lbs)

Zulassung

Dieses Produkt entspricht der R&TTE-Richtlinie (Radio and Telecommunication Technical Equipment) der Europäischen Union und der Geräteklasse 1. Das Produkt besitzt eine Allgemeinzuteilung in den Staaten der Europäischen Union und ist anmelde- und gebührenfrei. Für den Betrieb in einem anderen Land außerhalb der EUkann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen.

Garantiebestimmungen

Es gilt die gesetzliche Regelung. Antari Lighting and Effect Ltd. gewährt für alle in der Europäischen Union erworbenen und betriebenen Geräte eine Garantiezeit von 2 Jahren ab Kaufdatum. Für alle anderen Länder gilt eine Garantiezeit von 6 Monaten. Innerhalb dieses Zeitraums wird ein defektes Gerät kostenfrei durch den Antari-Händler, bei dem das Gerät erworben wurde, repariert oderersetzt.

Diese Garantie gilt nicht für Geräte, die entgegen der bestimmungsgemäß en Verwendung eingesetzt wurden oder beiunsachgemäßem Gebrauch und/oder entgegen der Hinweise in der Bedienungsanleitung. Diese Garantie erlischt auch, wenn das Gerät von ungeschulten Personen geöffnet, verändert oderrepariert wurde.

Der Betreiber dieses Gerätes istverpflichtet, die Anweisungen in der Bedienungsanleitungen zu beachten und insbesondere die Hinweise zur Reinigung, Pflege und Wartung zu befolgen. In einem Garantiefall ist nebeneiner Fehlerbeschreibung auch eine Kopie des Kaufbeleges beizulegen. Bitte bewahren Sie diese Anleitung gut auf.
