53LM - Télécommande LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande pour ouvre-porte de garage et barrière
Marque	LIFT-MASTER
Modèle	53LM
Fréquence	390 MHz
Nombre de boutons	1, 2 ou 3 selon version
Alimentation	Pile 12V type 10A14
Autonomie de la pile	Environ 1 an
Dimensions (approx.)	6 × 3 × 1,5 cm
Poids (avec pile)	Environ 50 g
Fonctions principales	Activation d’un ou plusieurs dispositifs (ouvre-porte, éclairage, etc.) ; codage par commutateurs Dip ; programmation par bouton intelligent
Compatibilité	Produits LiftMaster à code fixe 390 MHz, récepteurs 423LM, etc.
Programmation	Par copie des commutateurs Dip ou via bouton d’apprentissage
Entretien	Remplacement de la pile ; pas de pièces réparables par l’utilisateur
Nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Garder hors de portée des enfants ; ne jamais actionner sans visibilité ; respecter les consignes de la notice
Pièces détachées	Pile 10A14 (réf. 10A14), pince pare-soleil (réf. 29C128)
Réparabilité	Aucune pièce réparable par l’utilisateur ; modification du code ou remplacement de pile seulement
Assistance technique	1-800-528-9131 (gratuit) ou www.liftmaster.com

FOIRE AUX QUESTIONS - 53LM LIFT-MASTER

Comment programmer la télécommande 53LM avec un ouvre-porte ?

Deux méthodes : par commutateurs Dip (si l’ouvre-porte en possède) : alignez les commutateurs de la télécommande sur ceux du moteur. Par bouton intelligent : appuyez sur le bouton d’apprentissage de l’ouvre-porte, puis dans les 30 secondes, maintenez enfoncé le bouton souhaité de la télécommande.

Quelle pile utiliser et comment la changer ?

Utilisez une pile 12V type 10A14. Pour la changer, glissez le couvercle du compartiment à piles (ou retirez la vis au dos selon le modèle) et remplacez la pile usagée en respectant la polarité.

La télécommande 53LM est-elle compatible avec tous les ouvre-portes LiftMaster ?

Non, elle est compatible uniquement avec les produits LiftMaster utilisant un code fixe à 390 MHz (anciens modèles). Vérifiez la fréquence de votre ouvre-porte.

Comment programmer un bouton pour un second dispositif (ex : éclairage) ?

Si votre télécommande a plusieurs boutons, répétez la procédure de programmation (bouton intelligent) pour chaque bouton. Assurez-vous que le commutateur Dip n°1 est réglé correctement (voir notice) pour associer le bon bouton.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d’abord la pile. Si elle est neuve, vérifiez que les commutateurs Dip correspondent à ceux du récepteur. Si le récepteur a un bouton d’apprentissage, reprogrammez la télécommande. Si le problème persiste, contactez l’assistance.

Y a-t-il des précautions de sécurité importantes ?

Oui, gardez les télécommandes hors de portée des enfants. N’actionnez la porte que lorsqu’elle est visible et dégagée. Ne laissez jamais un enfant utiliser la télécommande.

Puis-je utiliser cette télécommande avec une barrière commerciale ?

Oui, avec un récepteur adapté comme le 423LM. Suivez la procédure spécifique pour les modes OUVERTURE, FERMETURE et STOP en utilisant les boutons rouge, jaune et vert.

Comment régler les commutateurs Dip ?

Ouvrez le compartiment à piles. Utilisez un stylo ou un tournevis pour positionner les commutateurs sur +, 0 ou -. Ils doivent correspondre exactement à ceux du moteur ou de la télécommande existante.

Où puis-je trouver des pièces de rechange ?

La pile de rechange est la 10A14 (12V). La pince pare-soleil a la référence 29C128. Contactez le service client ou consultez www.liftmaster.com.

La télécommande 53LM est-elle compatible avec les ouvre-portes récents à code tournant ?

Non, elle utilise un code fixe. Pour les modèles récents à code tournant (Security+), vous devez utiliser une télécommande compatible, comme les séries 97LM ou 893LM.

MODE D'EMPLOI 53LM LIFT-MASTER

Modèles 61LM et 61LMC

Modèles 62LM et 62LMC

Modèles 33LM, 33LMC, 63LM, et 63LMC

Modèles 64LM et 64LMC

Afin d'éliminer les risques de BLESSURES GRAVES ou de MORT découlant de l'actionnement d'une clôture ou d'une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle. Actionner la clôture ou la porte UNIQUÉMENT lorsqu'elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave. TOUJOURS garder la clôture ou la porte de garage en vue jusqu'à sa fermeture complète. NE permettez à quiconque de passer lorsqu'une clôture ou une porte est en mouvement.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Ce produit est destiné à être utilisé avec des dispositifs de fermeture de barrières, des dispositifs de fermeture de porte commerciaux et avec tous les produits LiftMaster® qui utilisent un code fixe à 390 MHz. La télécommande à bouton unique activera un seul dispositif, la télécommande à 2 boutons activera jusqu'à 2 dispositifs et celle à 3 boutons en activera jusqu'à 3.

Localisez les commutateurs dip sur votre télécommande

Télécommande à un bouton et à trois boutons :

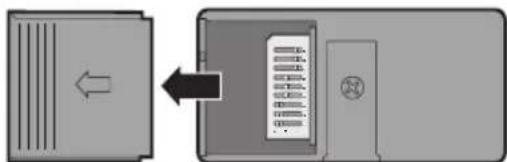

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le télécommande.

Télécommande à deux boutons :

La télécommande à 2 boutons possède deux groupes de commutateurs Dip.

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le bouton lisse. Démontez la vis au dos de la télécommande et retirez le couvercle en appuyant sur l'onglet. Ceci vous permettra d'accéder aux commutateurs Dip du bouton cannelé.

Petit télécommande à trois boutons :

Il est recommandé d'utiliser le gros bouton supérieur avec un ouvre-porte de garage ou une commande d'éclairage. Utiliser les autres boutons-poussoirs pour le fonctionnement d'un autre ouvre-porte de garage ou commande d'éclairage.

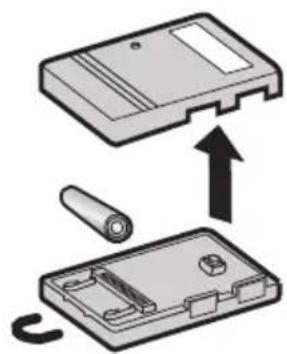

Accéder aux commutateurs de codes en retournant la télécommande et en retirant le dos du boîtier. S'assurer de ne pas déplacer les composants de la carte de circuit.

Télécommande à un bouton et à trois boutons

Télécommande à deux boutons

Petite télécommande à trois boutons

Utilisez un crayon ou un tournevis pour positionner les commutateurs Dip.

Programmation de la télécommande avec une télécommande existante

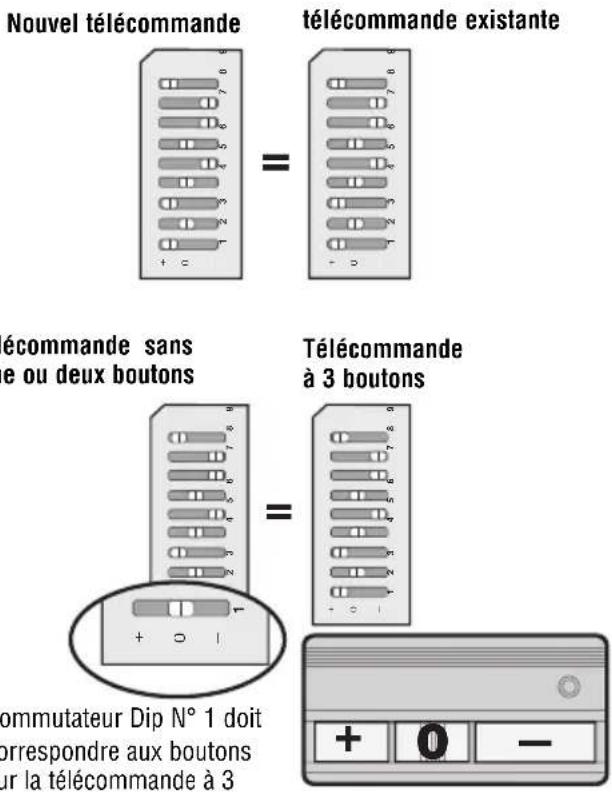

Localisez les commutateurs Dip sur les télécommandes anciennes et nouvelles. Placez les télécommandes côte à côte et positionnez les commutateurs Dip sur chaque télécommande afin de correspondre aux positions (+, 0, -).

Programmation d'une télécommande à 3 boutons

Lors de la programmation d'une télécommande à un seul ou à 2 boutons pour la transformer en une télécommande à 3 boutons, il est très important de positionner correctement le commutateur Dip n°1. Le commutateur Dip de la télécommande à un seul ou à 2 boutons DOIT correspondre aux boutons sur la télécommande à 3 boutons comme sur la présentation.

Exemple: Si vous programmez une télécommande à un seul bouton sur le bouton central d'une télécommande à 3 boutons, le commutateur Dip n° 1 de la télécommande à un seul bouton DOIT être positionné sur « 0 » pour que les deux boutons puissent fonctionner.

Programmation de la télécommande sans une télécommande existante

Réglez les commutateurs Dip des télécommandes sur n'importe quelle position (+,0, - )

Programmation avec bouton intelligent/d'apprentissage

1 Appuyez et relâchez le bouton Intelligent/d'apprentissage de votre produit. La DEL s'allumera. 2 Dans les 30 secondes, maintenez appuyé le bouton sur la télécommande que vous désirez utiliser pour activer votre produit.

La programmation est terminée.

Répétez les étapes ci-dessus pour chaque bouton et/ou chaque télécommande que vous désirez programmer.

Programmation avec des commutateurs dip

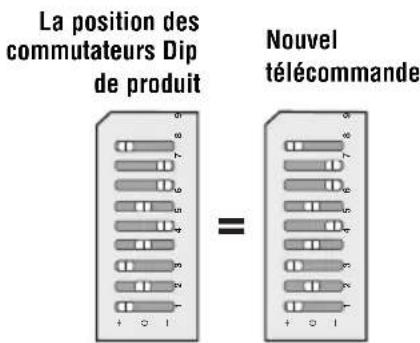

1 Vérifier la position des commutateurs Dip situés à l'arrière du produit. 2 Utiliser un stylo ou un tournevis pour modifier les positions des commutateurs de codes afin de les faire correspondre à celles des commutateurs situés à l'arrière du moteur.

Une fois les positions des commutateurs de codes établies, appuyer sur le bouton de télécommande afin d'activer l'unité.

Avertissement

Installer le poste de commande et le récepteur là où la porte est visible mais à l'écart de la porte et de ses ferrures de montage. Lorsqu'un récepteur est utilisé pour actionner un ouvre-porte commercial, une corde d'inversion DOIT être posée au bas de la porte. L'omission d'une corde d'inversion dans ces circonstances peut causer des BLESSURES GRAVES ou ORTELLES aux personnes se trouvant piégées sous la porte.

Les télécommandes de mode 33LM à 3 boutons peuvent aussi être utilisées avec un récepteur à trois canaux 423LM et un contrôle de porte à 3 boutons pour activer le dispositif de fermeture de porte commerciale dans les modes OUVERTURE, FERMETURE et STOP.

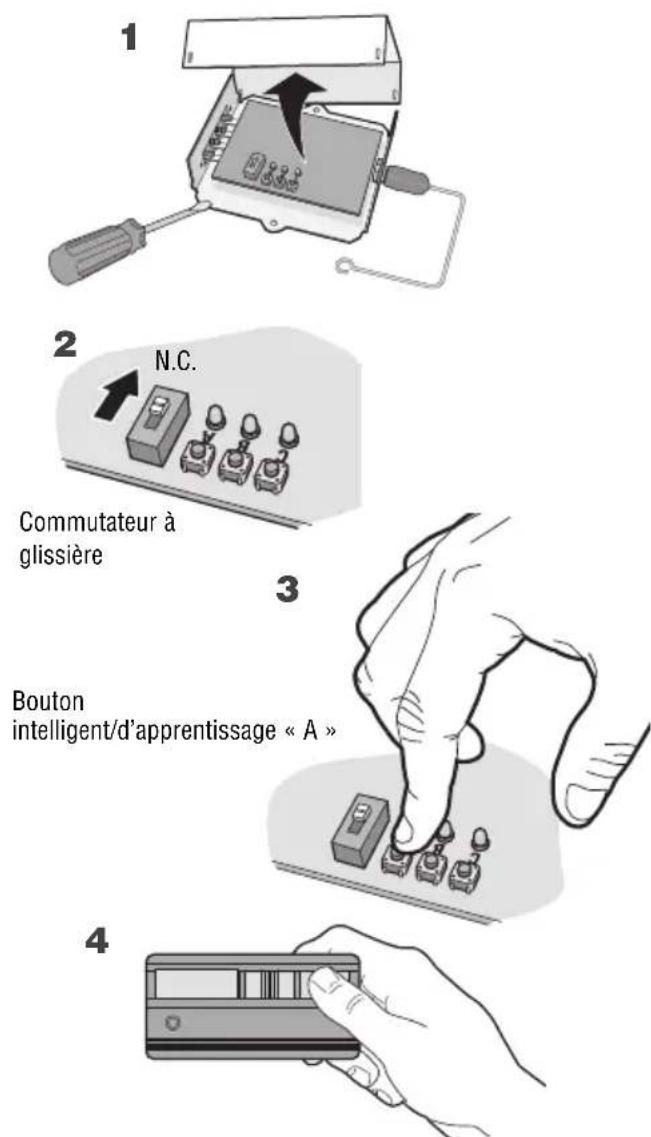

1 Utiliser un tournevis pour soulever le couvercle du récepteur. 2 Vérifiez que le commutateur à glissière sur le récepteur est défini sur la position N. C. (sinon le dispositif de fermeture de porte commerciale ne fonctionnera pas). 3 Ensuite et relâcher le bouton intelligent/d'apprentissage marqué « A » sur le récepteur. La DEL adjacente clignotera. 4 Dans les 30 secondes, appuyez et relâchez le bouton rouge de la télécommande. Le bouton rouge est dorénavant programme sur le mode FERMETURE.

REMARQUE: Si un bouton-poussoir de la télécommande n'est pas enforcé dans un délai de 30 secondes, le témoin lumineux adjacent au bouton « intelligent » sélectionné S'ETEINDRA. Il faut alors repeter la programmation.

Répétez les étapes 3 - 4 ci-dessus avec le bouton jaune sur la télécommande et avec le bouton « B » Intelligent/apprentissage du récepteur pour programmer le mode FERMETURE, et à nouveau avec le bouton vert de la télécommande et avec le bouton « C » Intelligent/apprentissage du récepteur pour programmer le mode OUVERTURE.

5 Remettez en place le couvercle du récepteur.

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT :

• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

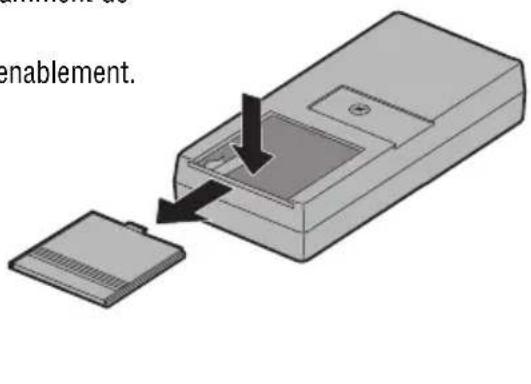

La pile de 12 V devrait produire suffisamment de puissance pour au moins un an.

Se débarrasser des vieilles piles convenablement.

AVIS: Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et ou de cet émetteur, sauf pour modifier le code ou pour replacer la pile. IL N'EXISTE AUCUNE AUTRE PIECE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

Pièces de rechange

Pince du pare-soleil 29C128

Pile de 12 V. 10A14

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER

NOTRE NUMERO Gratisuit :

1-800-528-9131

www.liftmaster.com
