Type de produit	Télécommande pour porte de garage/barrière
Marque	LIFT-MASTER
Modèle	361LMC
Alimentation	Pile 12V (type 10A14)
Fréquence	315 MHz (code fixe)
Nombre de boutons	1 bouton
Programmation	Par commutateurs DIP (positions +, 0, -) et bouton intelligent/d'apprentissage sur l'ouvre-porte
Compatibilité	Dispositifs de fermeture de barrières et de portes commerciales LiftMaster à code fixe 315 MHz
Portée	Standard (environ 30 mètres en champ libre)
Entretien	Remplacement annuel de la pile
Nettoyage	Avec un chiffon sec et doux
Sécurité	Garder hors de portée des enfants ; ne jamais laisser jouer ; actionner uniquement lorsque la porte est visible et sans obstacle
Pièces de rechange	Pince pare-soleil 29C128 ; pile 12V 10A14
Assistance technique	1-800-528-9131 (gratuit)
Site web	www.liftmaster.com
Avertissement	Risques de blessures graves ou de mort ; respecter les consignes de sécurité

FOIRE AUX QUESTIONS - 361LMC LIFT-MASTER

Comment programmer la télécommande 361LMC sans télécommande existante ?

Réglez les commutateurs DIP sur n'importe quelle position (+, 0, -). Appuyez et relâchez le bouton intelligent/d'apprentissage sur l'ouvre-porte. Dans les 30 secondes, maintenez enfoncé le bouton de la télécommande souhaité jusqu'à ce que la DEL s'allume.

Comment programmer la télécommande avec une télécommande existante ?

Placez les deux télécommandes côte à côte et faites correspondre les positions des commutateurs DIP (+, 0, -). Suivez ensuite la même procédure de programmation en utilisant le bouton intelligent de l'ouvre-porte.

Comment remplacer la pile de la télécommande 361LMC ?

Glissez le couvercle du compartiment à piles pour accéder à la pile. Remplacez-la par une pile 12V type 10A14. Jetez l'ancienne pile conformément aux réglementations locales.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord la pile. Si la pile est bonne, assurez-vous que les commutateurs DIP correspondent à ceux de l'ouvre-porte. Si le problème persiste, contactez l'assistance technique au 1-800-528-9131.

Cette télécommande est-elle compatible avec mon ouvre-porte LiftMaster ?

Oui, si votre ouvre-porte utilise un code fixe à 315 MHz. Les modèles compatibles incluent les dispositifs de fermeture de barrières et de portes commerciales LiftMaster.

Combien de boutons possède le modèle 361LMC ?

Le modèle 361LMC est une télécommande à un bouton. Il existe également des modèles à 2 ou 3 boutons (362LMC, 363LMC).

Comment régler les commutateurs DIP sur la télécommande ?

Utilisez un crayon ou un tournevis pour positionner chaque commutateur sur l'une des trois positions : +, 0 ou -. Assurez-vous qu'ils correspondent à ceux de l'ouvre-porte ou de la télécommande existante.

Où se trouve le bouton d'apprentissage sur l'ouvre-porte ?

Le bouton intelligent/d'apprentissage se situe généralement sur la carte logique de l'opérateur ou sur le récepteur externe. Consultez le manuel de votre produit pour l'emplacement exact.

Quelles sont les précautions de sécurité à respecter ?

Toujours garder les télécommandes hors de portée des enfants. Ne jamais laisser un enfant manipuler la télécommande. Actionner la porte uniquement lorsqu'elle est visible et sans obstacle. Ne jamais traverser une porte en mouvement.

Puis-je utiliser cette télécommande pour plusieurs portes ?

Oui, si vous disposez de plusieurs récepteurs compatibles. Il faut programmer la télécommande séparément pour chaque récepteur en utilisant la procédure de programmation avec le bouton intelligent de chaque ouvre-porte.

MODE D'EMPLOI 361LMC LIFT-MASTER

Modèle 361LM et 361LMC

Modèle 362LM et 362LMC

Modèle 363LM, 363LMC, 333LM, et 333LMC

Avertissement

Afin d'éliminer les risques de BLESSURES GRAVES ou de MORT découling de l'actionnement d'une clôture ou d'une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. NE JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle. Actionner la clôture ou la porte UNIQUÉMENT lorsqu'elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave. TOUJOURS garder la clôture ou la porte de garage en vue jusqu'à sa fermeture complète. NE permettez à quiconque de passer lorsqu'une clôture ou une porte est en mouvement.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Ce produit est destiné à être utilisé avec des dispositifs de fermeture de barrières, des dispositifs de fermeture de porte commerciaux et avec tous les produits LiftMaster® qui utilisent un code fixe à 315 MHz. La télécommande à bouton unique activera un seul dispositif, la télécommande à 2 boutons activera jusqu'à 2 dispositifs et celle à 3 boutons en activera jusqu'à 3.

Localisez les commutateurs dip sur votre télécommande

Télécommande à un bouton et à trois boutons :

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le télécommande.

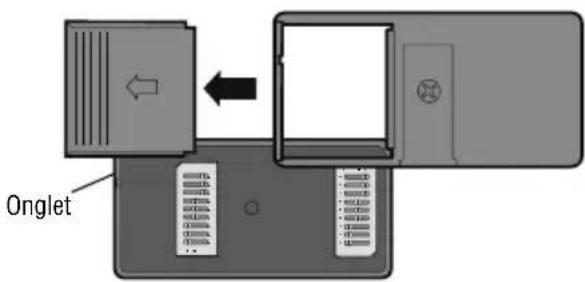

Télécommande à deux boutons :

La télécommande à 2 boutons possède deux groupes de commutateurs Dip.

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le bouton lisse. Démontez la vis au dos de la télécommande et retirez le couvercle en appuyant sur l'onglet. Ceci vous permettra d'accéder aux commutateurs Dip du bouton cannelé.

Télécommande à un bouton et à trois boutons

Télécommande à deux boutons

Localisez le bouton intelligent/d'apprentissage à vos produit

REMARQUE: Vos produits peuvent sembler differentes que les produits illustrés. Correction : REMARQUE: Vos produits peuvent sembler différentes que les produits illustrés.

Le bouton Intelligent/d'apprentissage se situe généralement sur la carte logique de l'opérateur ou sur le récepteur externe. Reportez-vous à votre manuel du contrôle du produit pour l'emplacement exact du bouton Intelligent/d'apprentissage.

Utilisez un crayon ou un tournevis pour positionner les commutateurs Dip.

Programmation de la télécommande sans une télécommande existante

Réglez les commutateurs Dip des télécommandes sur n'importe quelle position (+,0,-)

Programmation de la télécommande avec une télécommande existante

Localisez les commutateurs Dip sur les télécommandes anciennes et nouvelles. Placez les télécommandes côte à côte et positionnez les commutateurs Dip sur chaque télécommande afin de correspondre aux positions (+,0,-).

Programmation d'une télécommande à 3 boutons

Lors de la programmation d'une télécommande à un seul ou à 2 boutons pour la transformer en une télécommande à 3 boutons, il est très important de positionner correctement le commutateur Dip n°1. Le commutateur Dip de la télécommande à un seul ou à 2 boutons DOIT correspondre aux boutons sur la télécommande à 3 boutons comme sur la présentation.

Exemple: Si vous programmez une télécommande à un seul bouton sur le bouton central d'une télécommande à 3 boutons, le commutateur Dip n° 1 de la télécommande à un seul bouton DOIT être positionné sur « 0 » pour que les deux boutons puissent fonctionner.

Nouvelle télécommande

Nouvelle télécommande

Télécommande sans un ou deux boutons

Commutateur Dip N° 1 doit correspondre aux boutons sur la télécommande à 3 boutons

télécommande existante

Télécommande à 3 boutons

Programmation

1 Appuyez et relâchez le bouton Intelligent/d'apprentissage de votre produit. La DEL s'allumera.

2 Dans les 30 secondes, maintenez appuyé le bouton sur la télécommande que vous désirez utiliser pour activer votre produit.

La programmation est terminée

Répétez les étapes ci-dessus pour chaque bouton et/ou chaque télécommande que vous désirez programmer.

1 Bouton intelligent/d'apprentissage

Avertissement

Installer le poste de commande et le récepteur là où la porte est visible mais à l'écart de la porte et de ses ferrures de montage. Lorsqu'un récepteur est utilisé pour actionner un ouvre-porte commercial, une corde d'inversion DOIT être posée au bas de la porte. L'omission d'une corde d'inversion dans ces circonstances peut causer des BLESSURES GRAVES ou ORTELLES aux personnes se trouvant piégées sous la porte.

Les télécommandes de mode 333LM à 3 boutons peuvent aussi être utilisées avec un récepteur à trois canaux 323LM et un contrôle de porte à 3 boutons pour activer le dispositif de fermeture de porte commerciale dans les modes OUVERTURE, FERMETURE et STOP.

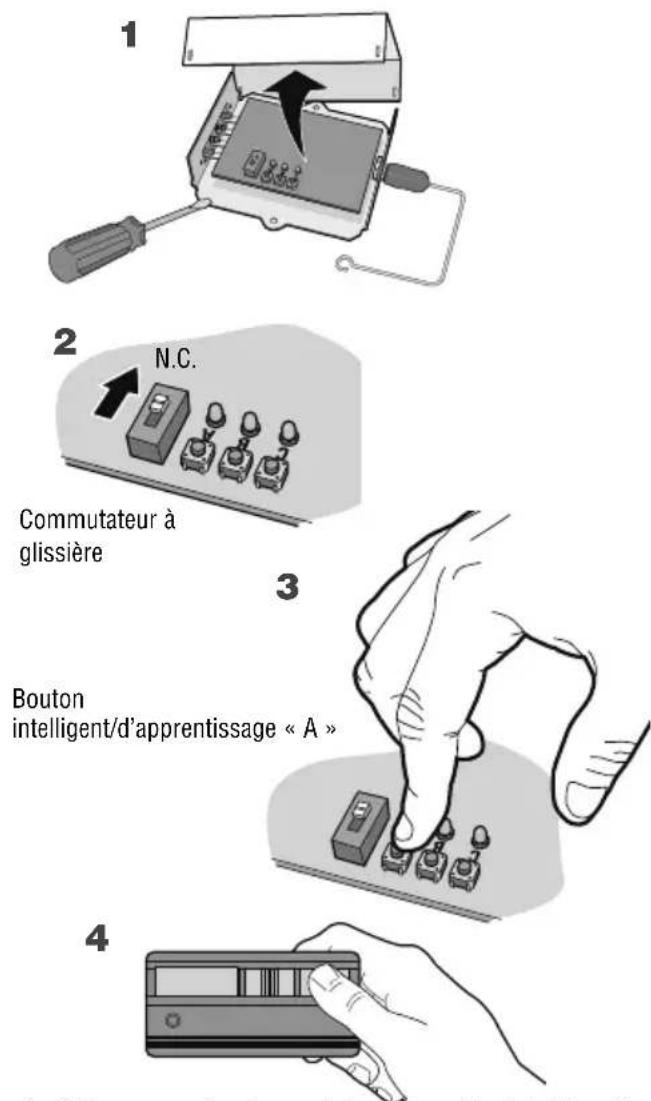

1 Utiliser un tournevis pour soulever le couvercle du récepteur (voir illustration). 2 Vérifiez que le commutateur à glissière sur le récepteur est défini sur la position N. C. (sinon le dispositif de fermeture de porte commerciale ne fonctionnera pas). 3 Ensuite, relâchez le bouton intelligent/d'apprentissage marqué « A » sur le récepteur. La DEL adjacente clignotera. 4 Dans les 30 secondes, appuyez et relâchez le bouton rouge de la télécommande. Le bouton rouge est dorénavant programme sur le mode FERMETURE.

REMARQUE: Si un bouton-pousoir de la télécommande n'est pas enforcé dans un-delai de 30 secondes, le témoin lumineux adjacent au bouton « intelligent » Sélectionné S'ETEINDRA. Il faut alors repeter la programmation.

Répétez les étapes 3 - 4 ci-dessus avec le bouton jaune sur la télécommande et avec le bouton « B » Intelligent/apprentissage du récepteur pour programmer le mode FERMETURE, et à nouveau avec le bouton vert de la télécommande et avec le bouton « C » Intelligent/apprentissage du récepteur pour programmer le mode OUVERTURE.

5 Remettez en place le couvercle du récepteur.

Avertissement

Pour prévenir d'éventuelles BLESSURES GRAVES ou la MORT :

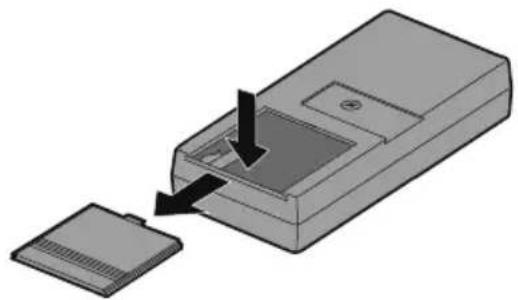

• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

La pile de 12V devrait produire suffisamment de puissance pour au moins un an.

Se débarrasser des vieilles piles convenablement.

AVIS: Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIECE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

Pièces de rechange

Pince du pare-soleil 29C128

Pile de 12V. 10A14

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER

NOTRE NUMERO Gratisuit :

1-800-528-9131

www.liftmaster.com
