Type de produit	Pèse-lettres électronique de précision
Marque	Kern
Modèle	WTB 1K4N
Plage de pesée (max)	1,5 kg
Lisibilité (d)	0,2 g
Reproductibilité	0,2 g
Linéarité	±0,4 g
Unités de mesure	g (grammes)
Dimensions du plateau	Acier inoxydable, 262 x 202 mm
Dimensions du boîtier	286 x 316 x 126,5 mm
Poids net	3,2 kg
Alimentation	Bloc secteur 12 V / 500 mA (110-230 V AC) et batterie rechargeable intégrée
Autonomie batterie	30 h (éclairage allumé) / 50 h (éclairage éteint) ; temps de charge 12 h
Affichage	LCD avec éclairage arrière, hauteur des chiffres 25 mm
Protection IP	IP65 (étanche à la poussière et résistant aux projections d'eau)
Température de fonctionnement	-10°C à +40°C
Fonctions principales	Pesée simple, tarage, mise à zéro, pesée avec gamme de tolérance, fonction multi-tare, arrêt automatique réglable
Nettoyage	Chiffon humide avec savon doux ; éviter les solvants ; retirer la batterie avant nettoyage
Sécurité	Ne pas utiliser en atmosphère explosive ; ne pas surcharger ; ne pas modifier l'appareil
Poids d'ajustage recommandé	1500 g (classe M1) - non fourni
Accessoires fournis	Plateau de pesée, vecteur de fixation, vis, clé Allen, bloc secteur, notice d'utilisation

FOIRE AUX QUESTIONS - WTB 1K4N Kern

Comment mettre en marche la balance Kern WTB 1K4N ?

Appuyez sur la touche ON/OFF. La balance effectue un autotest (affichage de 00..99..), puis affiche 0.0 avec le symbole de stabilité. Elle est alors prête à peser.

Comment effectuer un tarage (mise à zéro du contenant) ?

Placez le récipient vide sur le plateau, puis appuyez sur la touche TARE. L'affichage revient à zéro et le symbole NET apparaît. Le poids du récipient est mémorisé. Ajoutez ensuite la matière à peser : le poids net s'affiche.

Que faire si l'affichage ne se stabilise pas ou change constamment ?

Causes possibles : courants d'air, vibrations, contact du plateau avec des objets, champs électromagnétiques. Vérifiez l'environnement, placez la balance sur une surface stable, à l'abri des courants d'air et des sources de perturbation.

Comment réaliser un ajustage (calibration) de la balance ?

Allumez la balance et pendant l'autotest, maintenez la touche TARE jusqu'à voir F1 CAL. Suivez les instructions : appuyez sur →0← pour confirmer UnLod, puis déposez le poids d'ajustage (1500 g, classe M1) et appuyez à nouveau sur →0←. Retirez le poids après l'autotest.

Comment utiliser la fonction de pesée avec gamme de tolérance ?

En mode pesée, appuyez environ 3 secondes sur TARE. Saisissez d'abord la limite supérieure (les chiffres clignotent), validez avec →0←, puis saisissez la limite inférieure et validez. La balance affiche alors en couleur (rouge/orange/vert) selon que le poids est au-dessus, en dessous ou dans la tolérance.

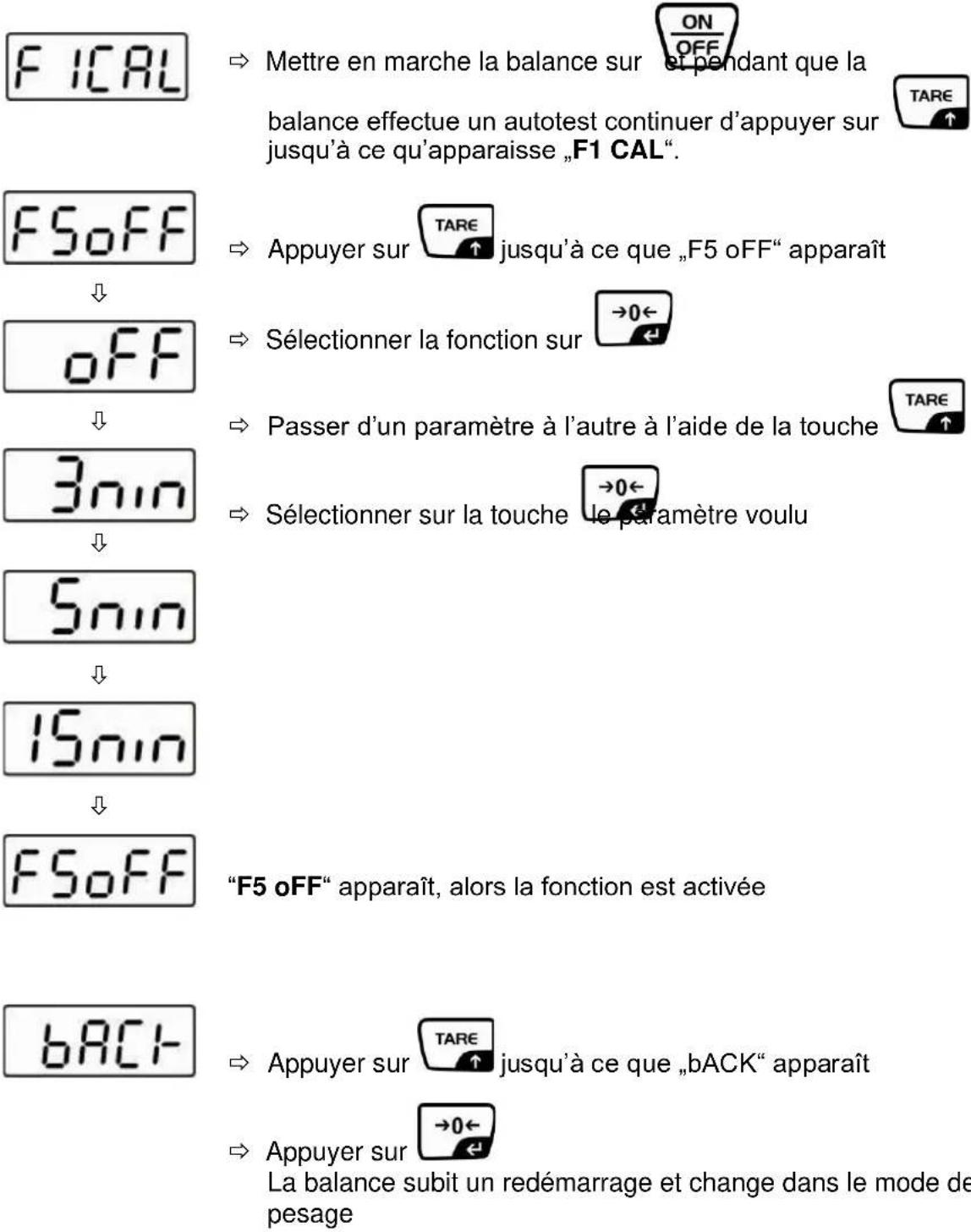

Comment régler l'arrêt automatique (Auto-Off) ?

Dans le menu, naviguez jusqu'au point F5 oFF. Utilisez TARE pour choisir entre 3, 5, 15 minutes ou off (désactivé). Confirmez avec →0←.

Comment nettoyer la balance Kern WTB 1K4N ?

Débranchez l'appareil et retirez la batterie. Utilisez un chiffon doux légèrement humide avec de l'eau savonneuse. Ne jamais utiliser de solvants. Évitez que des liquides pénètrent à l'intérieur. Séchez avec un chiffon doux.

Quelle est la durée de charge de la batterie et comment savoir si elle est faible ?

Le temps de charge complet est d'environ 12 heures. Lorsque la batterie est faible, un triangle s'affiche au-dessus de l'indicateur de capacité. Branchez le bloc secteur pour recharger.

Comment activer ou désactiver l'éclairage arrière ?

En mode pesée, appuyez sur →0← pendant environ 3 secondes. Utilisez TARE pour choisir entre bK-AU (éclairage automatique) ou bK-oF (éclairage éteint). Confirmez avec →0←.

Que signifie le message d'erreur 'Err4' ?

Err4 indique que la plage de réglage du zéro est dépassée. Déchargez complètement le plateau et réessayez. Si le problème persiste, vérifiez que le plateau est correctement installé.

MODE D'EMPLOI WTB 1K4N Kern

Notice d'utilisation

Balance compacte

Table des matières

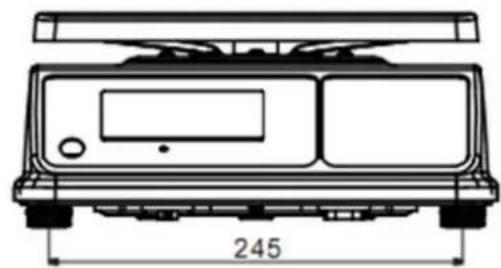

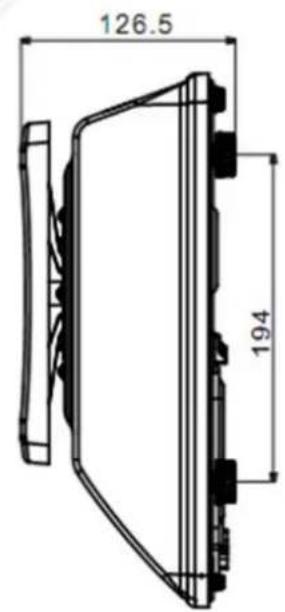

1 Caracteristiques techniques 3 1.1 Dimensions 7 2 Aperçu de l'appareil 8 2.1Vue d'ensemble des affichages 8 2.2 Vue d'ensemble du clavier 10

3 Indications fondamentales (généralités) 11

3.1 Usage prévu. 11 3.2 Utilisation inappropriée 11 3.3 Garantie 11 3.4 Vérification des moyens de contrôle 11

4 Indications de sécurité générales 13

4.1 Observer les indications du mode d'emploi 13 4.2 Formation du personnel 13

5 Transport et stockage 13 5.1 Contrôle à la réception de l'appareil 13 5.2 Emballage / réexpédition 13

6 Déballage, installation et mise en service 14

6.1 Lieu d'emplacement, lieu d'exploitation 14 6.2 Déballage et installation 15 6.2.1 Étendue de la livraison 17 6.3 Fonctionnement de la pile rechargeable (en option) 17 6.3.1 Branchement au secteur pendant le fonctionnement de la pile rechargeable 19 6.4 Première mise en service 20 6.5 Classe de protection IP65. 20

7 Ajustage 20 7.1 Ajustage 20 7.1.1 Ajustage modèles non étalonnables 21 7.1.2 Ajustage de modèles étalonnables 22 7.2 Étalonnage 23 7.2.1 Interrupteur d'ajustage et marquage scellé 24

8 Exploitation 25

8.1 Pesage 25 8.2 Tarage 25 8.3 Eclairage en arrière-plan 26 8.4 Pesée avec gamme de tolérance 27

9 Le menu 29 9.1 Navigation dans le menu 29 9.2 Aperçu des menus (bloqué sur les modèles étalonnables) 30 9.3 Activer la fonction auto-OFF 32 9.4 Fonction Multi-Tare 33

10 Messages d'erreur 33 11 Aide succincte en cas de panne 34 12 Maintenance, entretien, élimination 35

12.1 Nettoyage 35 12.2 Maintenance, entretien 35 12.3 Mise au rebut 35 13 Déclaration de conformité 35

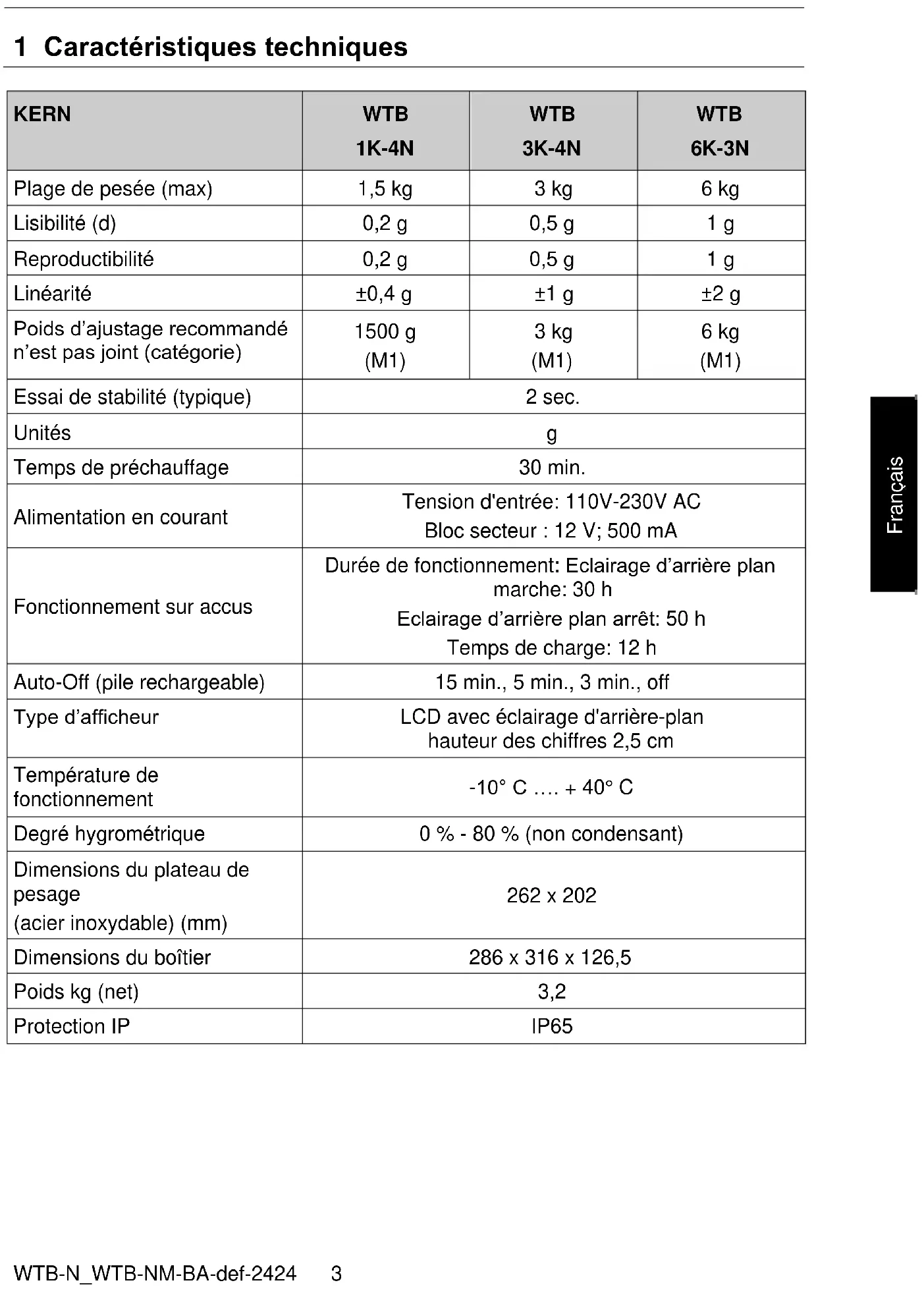

1 Caractéristiques techniques

KERN	WTB1K-4N	WTB3K-4N	WTB6K-3N
Plage de pesée (max)	1,5 kg	3 kg	6 kg
Lisibilité (d)	0,2 g	0,5 g	1 g
Reproductibilité	0,2 g	0,5 g	1 g
Linéarité	±0,4 g	±1 g	±2 g
Poids d'ajustage recommendén'est pas joint (catégorie)	1500 g(M1)	3 kg(M1)	6 kg(M1)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée: 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD avec éclairage d'arrière-planhauteur des chiffres 2,5 cm
Température defonctionnement	-10° C .... + 40° C
Degré hygrométrique	0 % - 80 % (non condensant)
Dimensions du plateau dedpesage(acier inoxydable) (mm)	262 x 202

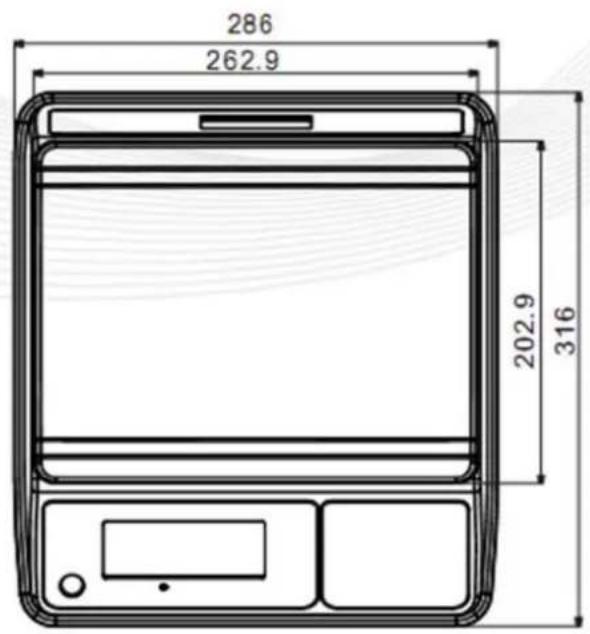

Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

KERN	WTB10K-3N	WTB30K-3N
Plage de pesée (max)	15 kg	30 kg
Lisibilité (d)	2 g	5 g
Reproductibilité	2 g	5 g
Linéarité	±4 g	±10 g
Poids d'ajustage recommendén'est pas joint (catégorie)	15 kg(M1 )	30 kg(M1 )
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée : 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD, hauteur des chiffres 25 mm
Température defonctionnement	-10° C .... +40° C
Degré hygrométrique	0 % - 80 % (non condensant)
Dimensions du plateau dedpesage(acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

KERN	WTB 1K-4NM	WTB 3K-3NM	WTB 6K-3NM
Plage de pesée (max)	1.5 kg	3 kg	6 kg
Lisibilité (d)	0.5g	1 g	2 g
Reproductibilité	0.5 g	1 g	2 g
Linéarité	±0.5 g	±1 g	±2 g
Poids d'ajustage recommendé n'est pas joint (catégorie)	1500 g (M3)	3 kg (M3)	6 kg (M3)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée: 110V-230V AC Bloc secteur: 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 h Eclairage d'arrière plan arrêt: 50 h Temps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD avec éclairage d'arrière-plan hauteur des chiffres 2,5 cm
Température de fonctionnement	-10° C .... + 40° C
Degré hygrométrique	0 % - 80 % (non condensant)
Dimensions du plateau de pesage (acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

KERN	WTB10K-3NM	WTB30K-2NM
Plage de pesée (max)	15 kg	30 kg
Lisibilité (d)	5 g	10 g
Reproductibilité	5 g	10 g
Linéarité	±5 g	±10 g
Poids d'ajustage recommendén'est pas joint (catégorie)	15 kg(M3)	30 kg(M3)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée : 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD, hauteur des chiffres 25 mm
Température defonctionnement	-10° C .... +40° C
Degré hygrométrique	0 % - 80 % (non condensant)
Dimensions du plateau dedesage(acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

2 Aperçu de l'appareil

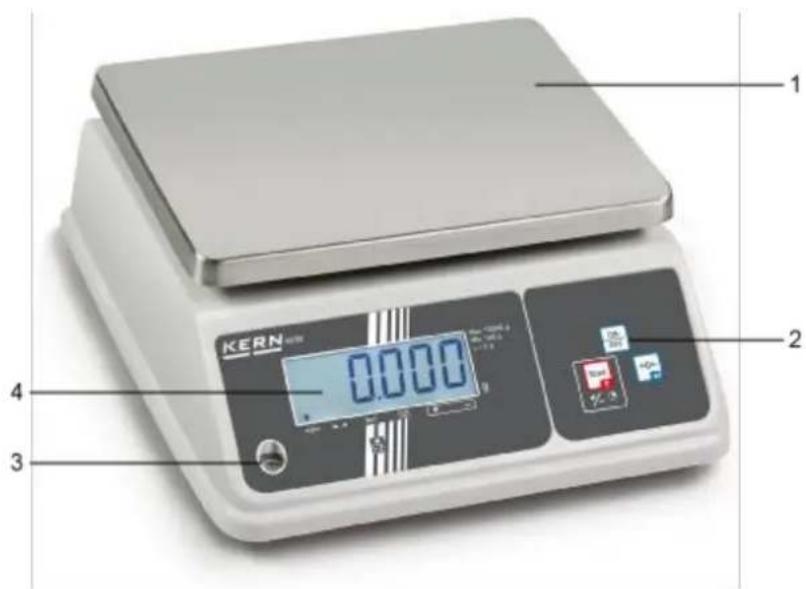

1 Plateau de pesage 2 Clavier 3 Niveau à bulle d'air 4 Affichage

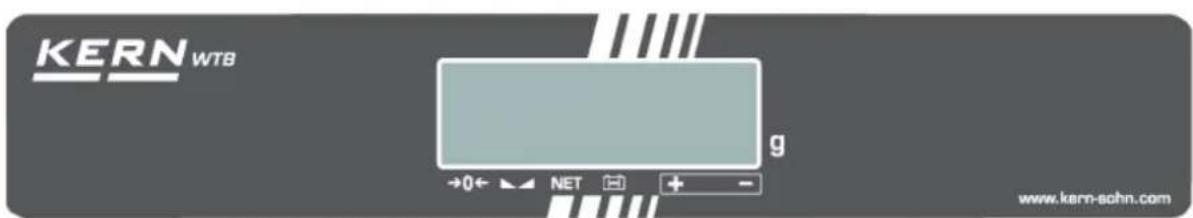

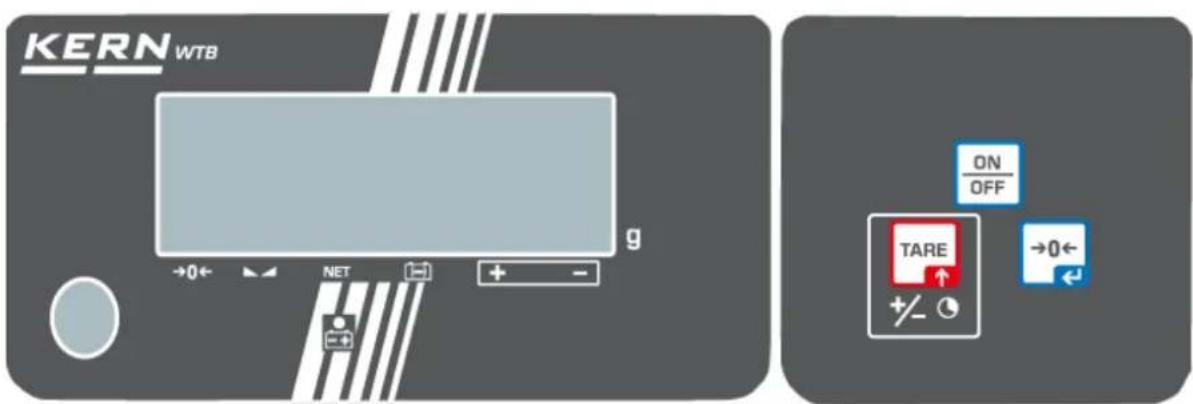

2.1 Vue d'ensemble des affichages

Vuedorsale:

Afficheur	Description	Description
→0←	Affichage de la position zéro	Si la balance n'indiquait pas exactement le zéro malgré un plateau décharge appuyer touche à l'es un court temps d'attente, la balance est remise à zéro.
▲	Affichage de la stabilité	La balance est dans un état stable
NET	Afficheur du poids net	Le poids net est affché
←	Affichage de capacité Pile rechargeable	Le triangle au-dessus de l'affichage de capacité apparent, lorsque la capacité de l'accu est pratiquement épuisée
+ -	Affichage pesée avec gamme de tolérance	Triangle au-dessus du "+" : Valeur seuil supérieure
		Triangle au-dessus du "-" : Valeur seuil inférieure
- +	Tension du secteur branchée	Est allumé en cours d'alimentation par bloc secteur, l'accu est charge en même temps
kg	Affichage unité de pesée kg	Poids affché en kg

2.2 Vue d'ensemble du clavier

Touches	Description	Fonction	dans le menu
ON/OFF	Touches ON/OFF	Mise en marche / arrêt
TARE	Touches TARE	• Tarage de la balance	• Appel du menu
		• Pesée avec gamme de tolérance	• Changer au point de menu / paramètre suivant
→0←	Touches de mise à zéro	Remettre la balance à zéro.	• Sélectionner point de menu / paramètre

3.1 Usage prévu

La balance que vous venez d'acquérir sert à déterminer le poids (la valeur de la pesée) du matériel pesé. Elle doit être considérée en tant que « balance non automatique », c'est-à-dire le matériel à peser doit être déposé délicatement, manuellement, au centre du plateau. La valeur de la pesée peut être lue après sa stabilisation.

3.2 Utilisation inappropriée

• Nos balances ne sont pas des balances automatiques et ne sont pas destinées à être utilisées dans des processus de pesage dynamiques. Cependant, après avoir vérifié la plage d'utilisation individuelle et les exigences de précision spécifiques à l'application, énumérées ici, les balances peuvent également être utilisées pour des mesures dynamiques.
• Ne soumettez pas le plateau à une charge prolongée. Cela peut endommager le mécanisme de mesure.
• Evitez toute secousse et surcharge de la balance au-delà de sa charge maximale (Max), prenant en compte la charge de la tare. Cela pourrait exposer la balance au risque de détérioration.
• N'utilisez jamais la balance dans les endroits susceptibles d'explosion. Le modèle fabriqué en série n'est pas équipée de protection contre les explosions.
• Il est interdit de modifier la construction de cette balance. Cela peut entraîner l'affichage de résultats de mesure incorrects, la violation des conditions techniques de sécurité ou la détérioration de la balance.
• La balance ne peut être exploitée que conformément aux recommandations données. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN.

3.3 Garantie

La garantie expire en cas de :

non respect des recommandations de cette notice; - usage non conforme aux applications décrites; - modification ou ouverture de l'appareil; endommagement mécanique et provoqué par des matières, des liquides, l'usure naturelle; - mise en place ou installation électrique inadéquates; - surcharge du système de mesure.

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site

KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose un calibration rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

4.1 Observer les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage de son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retard. L'appareil ne peut être renvoyé que dans l'emballage d'origine. Avant l'expédition, démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Évtl. remontez les cales de transport prévues. Caliez toutes les pièces, p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.

6.1 Lieu d'emplacement, lieu d'exploitation

Les balances ont été conçues de manière à assurer des résultats fiables de pesage dans les conditions normales d'exploitation.

Le choix d'une localisation correcte de la balance assure un travail exact et rapide.

Dans le lieu d'emplacement, il faut respecter les principes suivants :

• La balance doit être posée sur une surface stable et plane.
• Évitez d'exposer la balance à une chaleur extrême ainsi qu'à une fluctuation de températures, par exemple en la plaçant près d'une source de chauffage, ou l'exposant directement aux rayons du soleil.
• La balance doit être protégée contre les courants d'air provenant des portes et fenêtres ouvertes.
• Évitez les secousses durant la pesée.
• Protégez la balance contre l'air fortement humide, les vapeurs et les poussières.
• N'exposez pas la balance de manière prolongée à une forte humidité. Installer un appareil froid dans un endroit plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non désirée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant environ 2 heures.
• Évitez les charges électrostatiques du matériel de pesée ou du récipient utilisé pour la pesée.
• N'utilisez pas l'appareil dans des zones représentant un risque d'explosion de substances ou dans des zones représentant un risque d'explosion de gaz, vapeurs, brouillards ou poussières!
• Éloignez les produits chimiques (par ex. liquides ou gaz) qui pourraient attaquer les surfaces internes et externes de la balance et les endommager.
• L'apparition de champs électromagnétiques, de charges électrostatiques (par exemple lors de la pesée/comptage de quantités de pièces en plastique), ainsi qu'une alimentation électrique instable peuvent provoquer des écarts d'affichage importants (résultats de pesée erronés, ainsi que dommages à la balance). Déplacez l'appareil ou la source des perturbations.

6.2 Déballage et installation

Sortir avec précaution la balance de l'emballage, stérer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

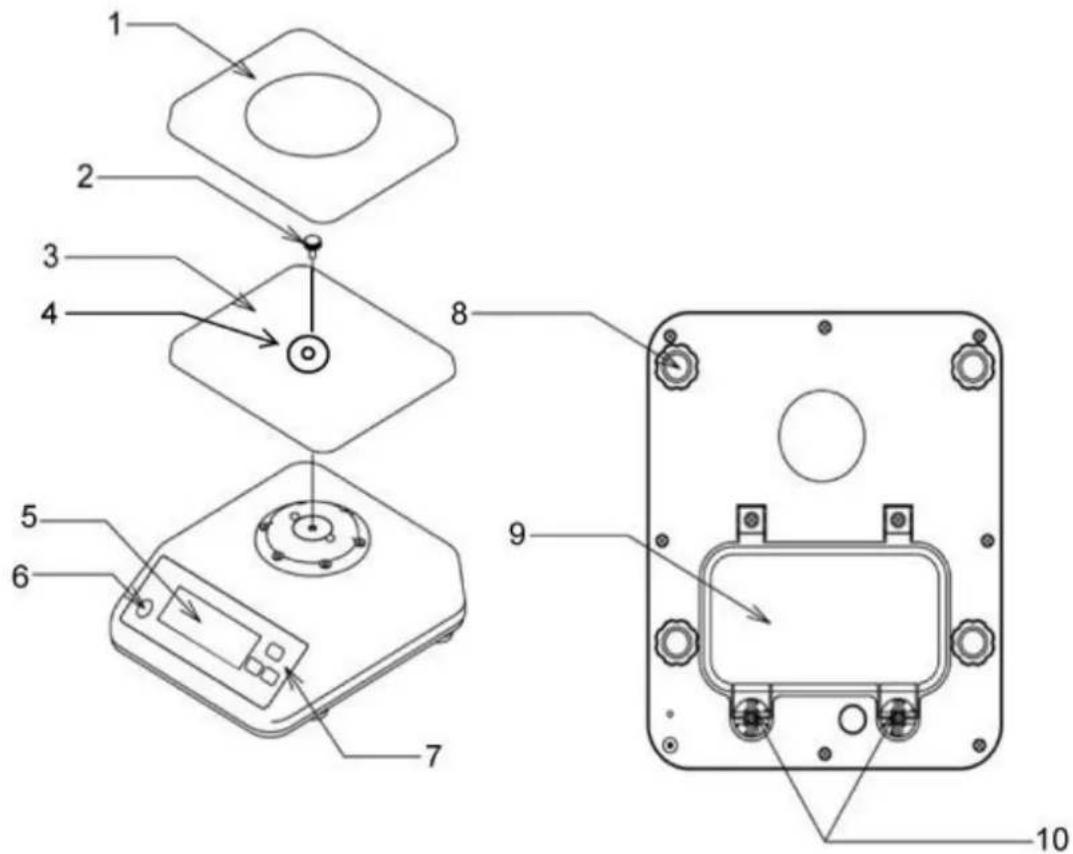

1 Plateau de pesée 2 Vis de blocage 3 Vecteur du plateau de pesée 4 Disque intercalaire 5 Afficheur 6 Bulle d'air 7 Clavier 8 Pieds à vis 9 Couvercle du compartiment à piles rechargeables 10 Vis du couvercle du compartiment à piles rechargeables

Procéder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

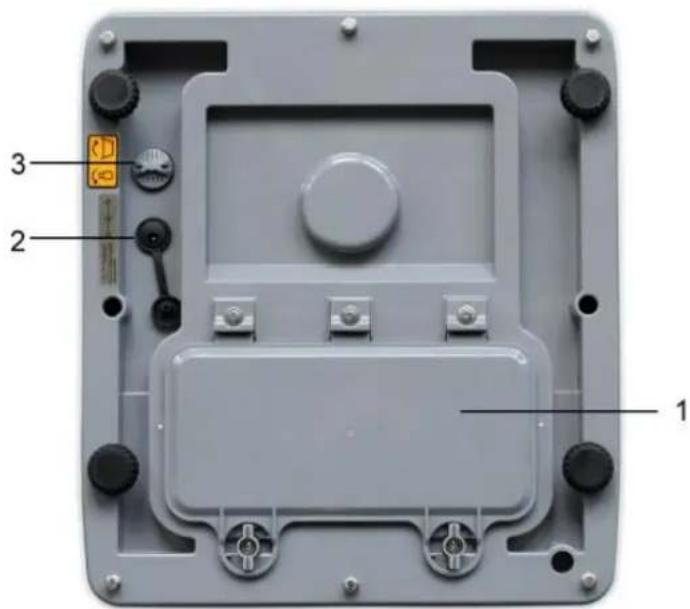

1 Compartiment à piles rechargeables 2 Branchement au secteur 3 Vis de compensation de la pression

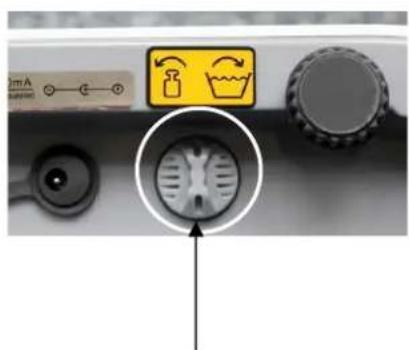

Vis de compensation de pression :

[1]

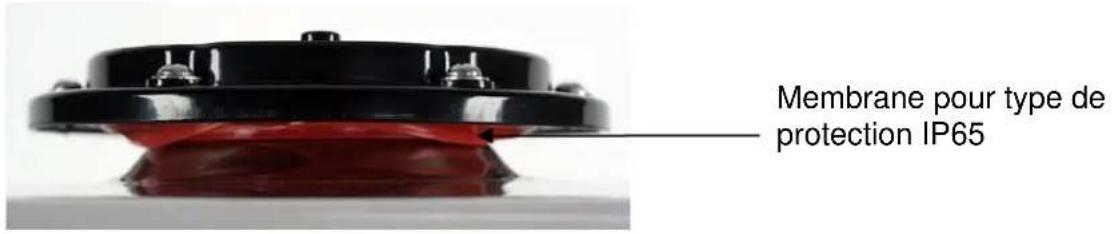

Sur le côté inférieur de la balance on y trouve la vis compensation de pression [1] qui doit être ouverte pour le processus de pesage. Pour le nettoyage de la balance fixer la vis.

6.2.1 Etendue de la livraison

Balance Plateau de pesée - Vecteur du plateau de pesée - Vis pour la fixation du vecteur du plateau de pesée - Notice d'utilisation - Clé à six pans creux

6.3 Fonctionnement de la pile rechargeable (en option)

La pile rechargeable est chargée par l'adaptateur de secteur fourni.

L'autonomie de la pile rechargeable avec l'éclairage d'arrière-plan est de 30 hrs., sans l'éclairage, 50 hrs; le temps de chargement pour atteindre une recharge complète est de 12h. Dans le menu, vous pouvez activer la fonction AUTO-OFF [time off], voir chap. 9.2. Selon le réglage dans le menu, la balance s'éteint automatiquement pour des raisons d'économie de l'accumulateur.

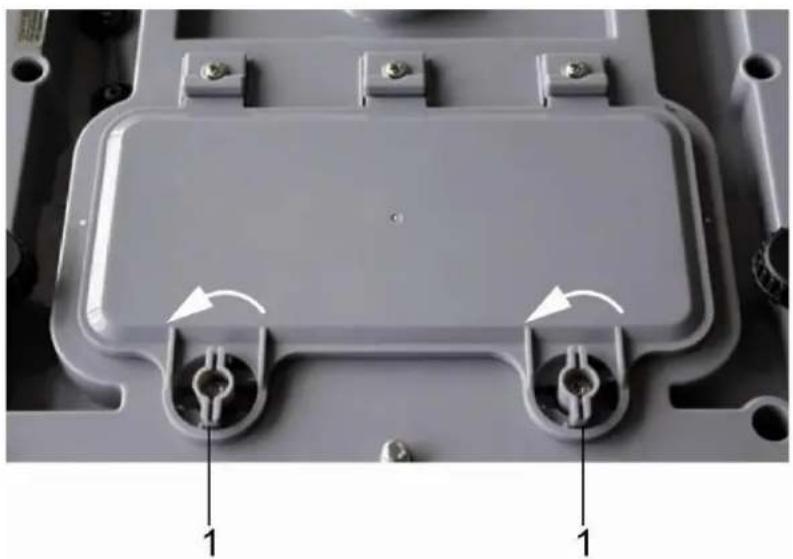

Montage de la pile rechargeable:

Retirer de la balance l'humidité qui y adhère eventuellement Tourner les deux leviers (1) à gauche

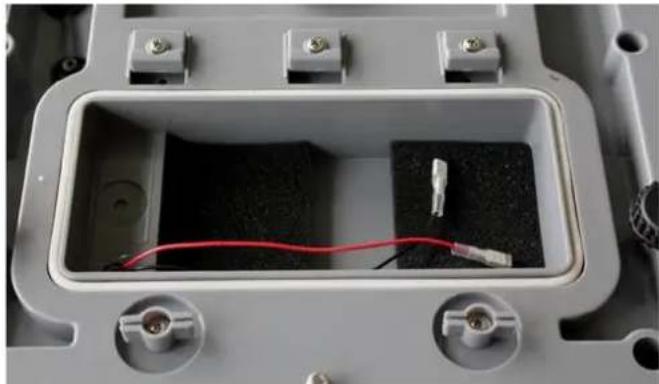

⇒ Retirer le couvercle du compartiment de l'accu et les cales en mousse synthétique

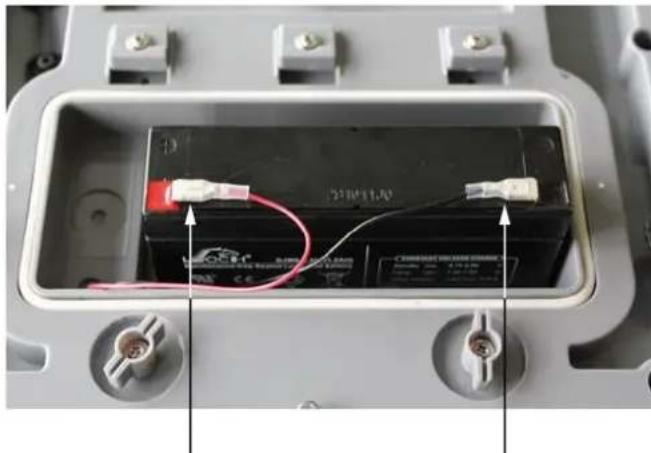

Brancher la pile rechargeable

Attention aux couleurs:

Rouge sur rouge!

Noir sur noir!

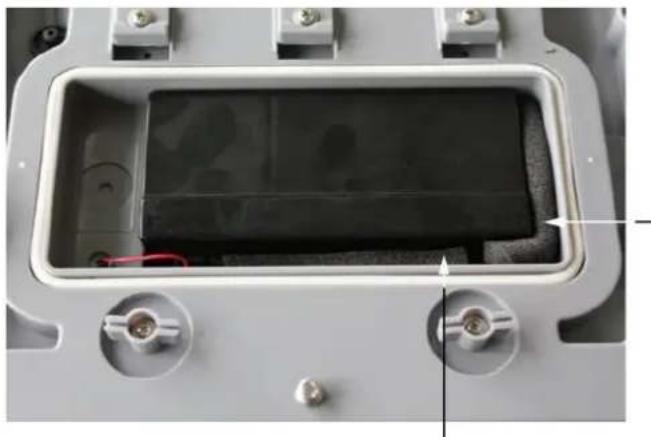

Insérer la pile rechargeable de manière qu'elle ne puisse pas glisser (fixer à l'aide de pièces en mousse synthétique)

Veiller à ce que les câbles ne soient pas coincés

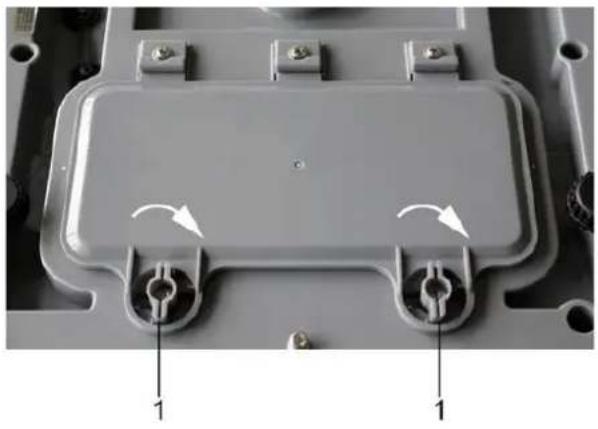

Fermer le couvercle du compartiment à piles rechargeables. Tourner les deux leviers (1) à droite.

Si dans l'affichage apparait le triangle au dessus de l'afficheur de capacité, la capacité de la pile rechargeable sera bientôt épuisée. Brancher le bloc-secteur, la pile rechargeable sera chargée.

Pour éviter les déteriorations de la balance, éviter de l'exposer à de trop fortes pressions, en particulier celles qui s'appliquent au plateau de pesée.

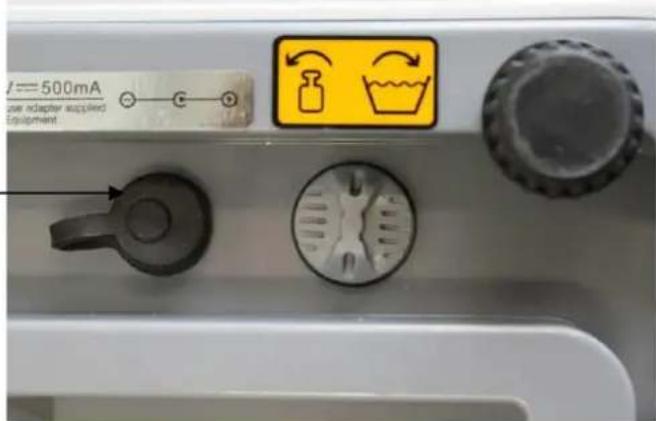

6.3.1 Branchement au secteur pendant le fonctionnement de la pile rechargeable

Pendant le fonctionnement de la pile rechargeable, veiller à ce que le branchement au secteur soit couvert d'une calotte de caoutchouc.

Seulement ainsi le type de protection IP65 est assuré.

6.4 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, la balance doit avoir atteint sa température de service (voir temps d'échauffement au chap. 1).

La balance doit être branchée pendant le temps de préchauffage à l'alimentation en courant (batteries).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

6.5 Classe de protection IP65

La balance KERN WTB est conforme aux conditions pour la classe de protection IP65. Convient pour de brefs contacts avec des liquides. Utiliser un chiffon humide pour le nettoyage. Étanche à la poussière.

7 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environnement. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

7.1 Ajuster

Réaliser l'ajustage le plus près possible de la charge maximale de la balance (voir au chap. 1 „Caractéristiques techniques"). La précision du poids d'ajustage doit correspondre à peu près à la lisibilité de la balance, voire mistroux.

Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet : http://www.kern-sohn.com

Procédure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

Commande

ON ON OFF Mettre en marche la balance avec Pendant que la balance effectue un contrôle automatique (00...99...) appuyer sur TARE jusqu'à ce que „F1 CAL“ apparaisse.

Appuyer sur 0 dans l'affichage apparait „UnLod“. Attendre le triangle au-dessus du symbole de stabilité, puis appuyer sur 0 la valeur du dernier poids d'ajustage utilisé apparait. Ex.: 6kg^*. Le cas échéant modifier la valeur sur TARE

Déposer le poids d'ajustage Attendre le triangle au-dessus du symbole de stabilité

Appuyer Pendant que la balance effectue un contrôle automatique, retirer le poids d'ajustage

La balance change à l'affichage zéro.

Le processus d'ajustage est alors fini.

Si sur l'affichage apparait un message de panne ou une valeur incorrecte, répéter le processus d'ajustage. Si le message de panne persiste, contacter le concessionnaire.

7.1.2 Ajustage de modèles étalonnables

Le menu est bloqué par le commutateur d'étalonnage sur les balances étalonnées.

Afin d'enlever le blocage de l'accès, il faut briser le cachet et actionner l'interrupteur d'ajustage. Position de l'interrupteur d'ajustage, voir au chap. 7.2.1.

Attention:

Après avoir rompu le cachet, la balance doit être ré-étalonnée ensuite par un service homologué qui devra apposer un nouveau sceau, avant de pouvoir réutiliser la balance dans des applications soumises à l'obligation d'étalonnage.

Commande

ON ON OFF Pendant que la balance effectue un contrôle automatique (00...99...) appuyer sur TARE jusqu' a ce que "F1 CAL" apparaisse. Actionner l'interrupteur d'ajustage sur le côté inférieur de la balance

Appuyer sur 0 dans l'affichage apparait „UnLod".

Appuyer de nouveau sur 0 La valeur pondérale est affichée.

Saisir la valeur du poids d'ajustage sur TARE (voir chap. 1) Déposer le poids d'ajustage

Appuyer sur 0 Pendant que la balance effectue un contrôle automatique, retirer le poids d'ajustage

La balance change à l'affichage zéro. Le processus d'ajustage est alors fini.

Généralités:

D'après la directive 2014/31EU, les balances doivent faire l'objet d'un étalonnage officiel lorsqu'elles sont utilisées tel qu'indiqué ci-dessous (domaine régi par la loi):

a) Dans le cadre de relations commerciales, lorsque le prix d'une marchandise est déterminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques. c) À des fins officielles d) Dans le cas de la fabrication d'un emballage tout prêt En cas de doute, adressez-vous à la D. R. I. R. E. local.

Indications concernant l'étalonnage:

Il existe une homologation UE pour les balances désignées comme homologuées à la vérification dans les données techniques. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.

La vérification ultérieure d'une balance doit être effectuée selon les prescriptions légales respectives des pays d'utilisation. En Allemagne par ex., la durée de validité de l'étalonnage pour les balances est de 2 ans en règle générale.

Les prescriptions légales du pays d'utilisation doivent être respectées.

Sans les cachets, l'étalonnage de la balance n'est pas valable.

Dans les balances étalonnées, les sceaux appliqués indiquent que la balance ne peut être ouverte et entretenue que par du personnel spécialisé, instruit et autorisé. Si les timbres d'étalonnage sont détruits, l'étalonnage ne sera plus valable. Il faut respecter les lois et les normes nationales. En Allemagne, un étalonnage postérieur est nécessaire.

7.2.1 Interrupteur d'ajustage et marque scellée

Après un étalonnage de la balance, les positions marquées sur la balance sont dotées de scellés.

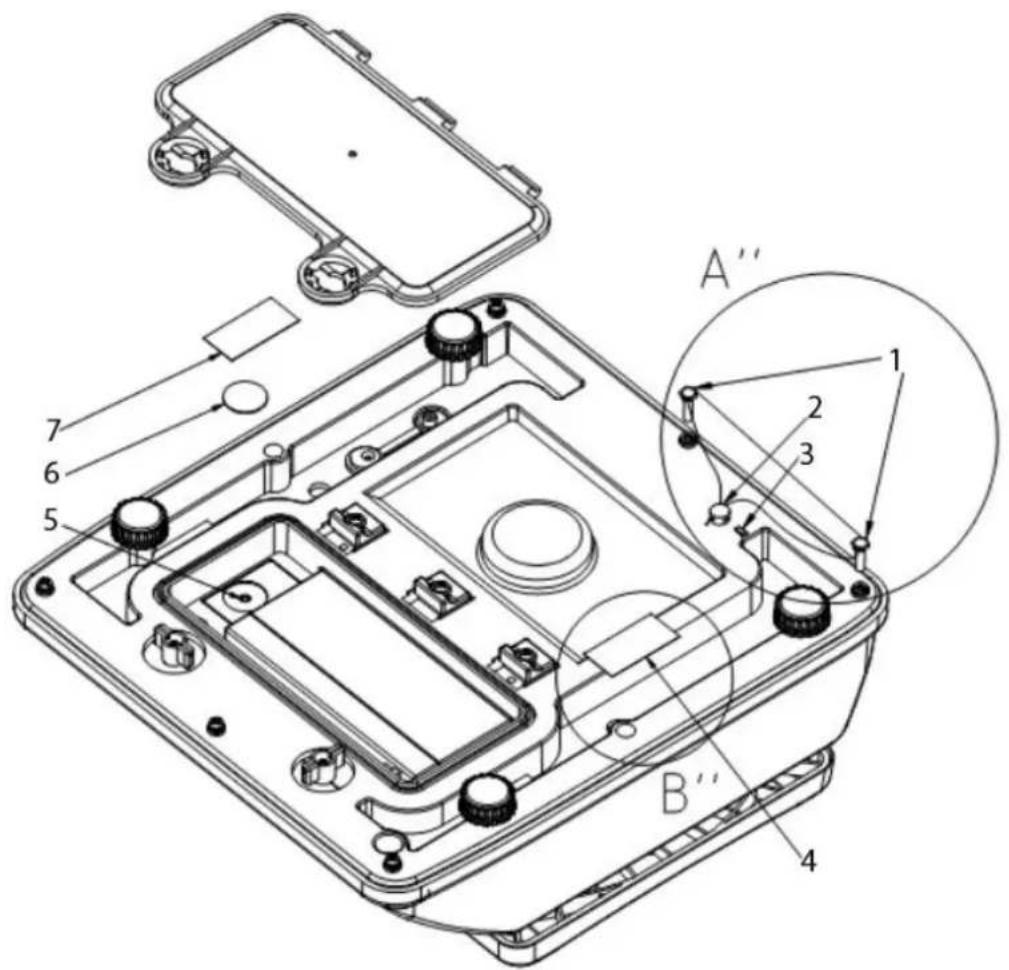

Positions des marques scellées:

1. Fixation du fil de chaîne
2. Fixation du fil de calibrage
3. Insert de broche
4. Marque de scellement autodestructible
5. Commutateur d'ajustement
6. Rondelle ABS
7. Marque de scellement autodestructible

8.1 Pesage

Mettre en marche la balance avec

La balance effectue un contrôle automatique.

Dès qu'apparait l'affichage du poids „0.0“ et le symbole du triangle au-dessus de l'affichage de stabilité, la balance est opérationnelle.

• Sur la touche, la balance peut en cas de besoin être remise à zéro à tout moment.

Mettre la balance hors circuit. OFF L'affichage, 0.0 "s'eteint et la balance est hors circuit.

8.2 Tarage

Le poids propre d'une quelconque charge antérieure peut être saisi par la tare sur simple pression d'un bouton, ainsi que le pesage consécutif affiche le poids effectif du matériel de pesée.

(example)

Déposer le récipient à peser et appeler la touche. L'affichage du zéro apparait et au-dessus du symbole de mise à zéro → 0 le symbole de stabilité et le symbole de poids net NET apparait le triangle.

Ceci indique que l'enregistrement interne du poids du récipient a eu lieu.

Poser les matières à peser dans le recipient de la balance. Le poids net du produit pesé se voit affiché.

Une fois le récipient de pesée enlevé, le poids du récipient de pesée apparait en affichage négatif (=poids brut).

La tare demeure mémorisée jusqu'à ce qu'elle soit effacée. A

cet effet, délester la balance puis appeler TARE. L'affichage du zéro apparait et le triangle au-dessus du symbole du poids net disparaît.

Poids brut:

TARE Appuyer sur la touche longtemps que le récipient et des matières à peser se trouvent sur le plateau de pesage. Retirer le récipient et les matières à peser. Le poids brut est affiché en valeur négative.

8.3 Eclairage en arrêté-plan

En mode de pesée, appuyer sur en secondes, bK-AU'est affiché.

TARE Sur secondes, eteindre eclairage en arriere-plan automatiquement (, bK - AU^ ) et eteindre eclairage en arriereplan (, bK - oF^ )

⇒ Confirmer le réglage sélectionné sur → 0 ←

La balance change dans le mode de pesée

8.4 Pesée avec gamme de tolérance

En pesant dans la plage de tolérance, vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis.

Réglages :

En mode de pesée, appuyer pendant env. 3 secondes sur la

Touche, la fiche pour la saisie de la limite supérieure apparait. La position de gauche clignote. Au-dessus du symbole, +-, apparait un triangle. En outre l'arrière-plan de l'affichage vire au rouge.

Saisir la valeur limite supérieure, la position respectivement active clignote.

TARE 0< Modifier la valeur numérique sur changer sur la position après la virgule. Une fois la dernière position après

la virgule saisie, valider la saisie sur la white supérieure est ainsi memorisée. L'affichage change à la saisie de la valeur seule inférieure. La couleur de l'affichage vire maintenant à l'orange.

Saisir maintenant la limite inférieure comme décrit ci-dessus

et valider la saisie sur 0 Limite inférieure est maintenant saisie. La balance change dans le mode de pesage

Signal sonore :

Le signal acoustique dépend du réglage sur le bloc du menu „F9 BEP". En option:

BEP 0 Le signal acoustique est à l'arrêt. BEP 1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance. BEP 2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance.

Signaux optiques:

Le triangle au-dessus du symbole , + " - ou du symbole , - " indique que la matière à peser se trouve dans les limites de la tolérance:

+ -	Le produit pesé est au-delà du seuil de tolérance supérieur
+ -	Produit pesé est compris dans le domaine de tolérance
+ -	Produit pesé au-dessous du seuil de tolérance inférieur

Fonction signalisation:

L'affichage s'allume en rouge, vert et orange, en fonction de la plage dans laquelle se trouve la matière à peser:

Rouge	Le produit pesé est au-delà du seuil de tolérance supérieur
Vert	Produit pesé est compris dans le domaine de tolérance
Orange	Produit pesé au-dessous du seuil de tolérance inférieur

Pesée avec gamme de tolérance

⇒ Tarer en utilisant un récipient de pesage. ⇒ Déposez les matières à peser, le contrôle des tolérances est lancé.

L'objet à peser est en dessous de la tolérance prétable	L'objet à peser est à l'intérieur de la tolérance prétable	L'objet à peser est au-dessus de la tolérance prétable
00.500 →0←▲NET+→	01.500 →0←▲NET+→	02.500 →0←▲NET+→
Arrière-plan orange	Arrière-plan vert	Arrière-plan rouge

9.1 Navigation dans le menu

Le menu est bloqué par le commutateur d'étalonnage sur les balances étalonnées.

Mettre en marche la balance sur pendant que la

balance effectue un autotest, continuer d'appuyer jusqu'à ce qu'apparaisse „F1 CAL".

Transition au prochain point du menu sur

⇒ Sélectionner le point de menu à l'aide de

Passer d'un paramètre à l'autre à l'aide de la touche

⇒ Sélectionner sur la touche le paramètre voulu

9.2 Aperçu des menus (bloqué sur les modèles étalonnables)

Point du menu	Fonction
F1CAL	Procedé d'ajustage
F2-ES	3000	Résolution
	6000	Veuillez ne pas modifier le réglage de base
	dual
F3CAP	1,5 kg	Charge maxi
	3 kg	Ne pas modifier le réglage de base
	6 kg
	15 kg
	25 kg
	30 kg
F4,inP	non documenté
F5oFF	3 minutes	Fonction auto-OFF, régiable entre off, 3, 5 et 15 minutes
	5 minutes
	15 minutes
	off
F6G-R	non documenté
F75Pd	SP 7.5	Vitesse d'affichage
	SP 15	Ne pas modifier le réglage de base
	SP 30
	SP 60
F8t n	Fonction Multi-Tare: 0 tare fonction multi-tare à l'arrêt P tare fonction multi-tare en marche
F9bEP	Signal acoustique en mode de pesée avec tolérances
	bEP 0	Signal acoustique hors circuit
	bEP 1	Signal acoustique, si la matière à peser est dans la tolérance
	bEP 2	Signal acoustique, si la matière à peser est hors tolérance
bACH	Retour en mode de pesage

9.4 Fonction multi-tâche

La balance offre la possibilité de tarer plusieurs fois de suite. Sélectionner à cette fin dans le menu le point de menu „F8 tm" et régler le paramètre „P tare".

10 Messages d'erreur

Afficheur	Description	Remède
Err4	La plage de réglage du zéro est dépassée	Délester la balance
Err6	Convertisseur A/D en dehors du domaine	Délester la balance; contrôle si le plateau de pesée repose bien et a été correctement visse

11 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Panne

L'affichage de poids ne s'allume pas.

Cause possible

• La balance n'est pas en marche.
• Les piles ont été inversées à leur insertion ou sont vides. Aucune pile n'est insérée. Courant d'air/circulation d'air
• Vibrations de la table/du sol
• Le plateau de pesée est en contact avec des corps étrangers.
• Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

L'affichage de poids change continuellement

Il est évident que le résultat de pesée est incorrect

L'affichage de la balance n'est pas sur zéro. L'ajustage n'est plus bon. - Changements élevés de température. - La balance n'est pas à l'horizontal. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaisent, arrêtez puis rallumez la balance. En cas de persistance du message d'erreur, faites appel au fabricant.

12.1 Nettoyage

Veuillez retirer les batteries de l'appareil avant le nettoyage.

N'utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

12.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

12.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

13 Déclaration de conformité

Vous trouvez la déclaration de conformité CE-UE actuelle en ligne sous:

www.kern-sohn.com/ce

Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures.
