WTB 30K3N - Pèse-lettres Kern - Notice d'utilisation et mode d'emploi gratuit

Marque	Kern
Modèle	WTB 30K3N
Type de produit	Pèse-lettres / balance compacte
Capacité maximale (Max)	30 kg
Lisibilité (d)	5 g
Reproductibilité	5 g
Linéarité	±10 g
Unité de pesée	g
Temps de stabilisation	2 secondes (typique)
Temps de préchauffage	30 minutes
Alimentation	Bloc secteur 12 V / 500 mA (110–230 V AC)
Fonctionnement sur batterie rechargeable	Oui (en option)
Autonomie batterie (avec éclairage)	30 heures
Autonomie batterie (sans éclairage)	50 heures
Temps de charge batterie	12 heures
Type d'afficheur	LCD avec éclairage arrière-plan (hauteur chiffres 25 mm)
Dimensions du plateau (acier inoxydable)	262 x 202 mm
Dimensions du boîtier	286 x 316 x 126,5 mm
Poids net	3,2 kg
Indice de protection	IP65
Plage de température de fonctionnement	-10 °C à +40 °C
Humidité de fonctionnement	0 % – 80 % (sans condensation)
Fonctions principales	Pesage, tarage, mise à zéro, pesée avec gamme de tolérance, éclairage arrière-plan, fonction auto-off, fonction multi-tare, ajustage, étalonnage
Entretien et nettoyage	Nettoyer avec un chiffon humide et savon doux ; éviter les produits agressifs ; retirer la batterie avant nettoyage
Sécurité	Ne pas surcharger au-delà de Max (30 kg) ; éviter les atmosphères explosives ; ne pas modifier l'appareil
Pièces détachées / réparabilité	Plateau de pesée, vecteur du plateau, vis de fixation, clé six pans, bloc secteur, batterie rechargeable (option) ; réparation par personnel agréé KERN
Informations générales	Balance non automatique ; usage prévu pour pesage statique ; notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - WTB 30K3N Kern

Comment allumer et éteindre la balance Kern WTB 30K3N ?

Pour allumer, appuyez sur la touche ON/OFF. Pour éteindre, appuyez à nouveau longuement sur la même touche jusqu'à ce que l'affichage s'éteigne.

Comment effectuer une tare sur la balance ?

Placez le récipient vide sur le plateau, puis appuyez sur la touche TARE. L'affichage revient à zéro et le symbole NET apparaît. Le poids du récipient est ainsi mémorisé.

Comment ajuster (calibrer) la balance ?

Allumez la balance et pendant l'autotest, appuyez sur la touche TARE jusqu'à voir 'F1 CAL'. Appuyez sur →0←, puis déposez le poids d'ajustage recommandé (30 kg catégorie M1). Attendez la stabilité et confirmez. La balance se calibre automatiquement.

Comment utiliser la fonction de pesée avec gamme de tolérance ?

En mode pesée, maintenez la touche TARE enfoncée 3 secondes. Saisissez d'abord la limite supérieure (affichage rouge), validez avec →0←, puis la limite inférieure (affichage orange). Une fois configurée, le fond d'écran devient vert si le poids est dans la tolérance, rouge si au-dessus, orange si en dessous.

Comment régler l'éclairage arrière-plan ?

En mode pesée, appuyez sur →0← pendant environ 2 secondes. L'affichage indique 'bK-AU' (automatique) ou 'bK-oF' (éteint). Utilisez TARE pour choisir et validez avec →0←.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que la balance est allumée avec la touche ON/OFF. Si elle fonctionne sur batterie, les piles peuvent être déchargées ou mal insérées. Branchez le bloc secteur ou remplacez les piles. En cas de persistance, contactez le SAV.

Comment nettoyer la balance ?

Retirez la batterie avant nettoyage. Utilisez un chiffon humide avec de l'eau savonneuse douce. Évitez les solvants et ne laissez pas pénétrer de liquide dans l'appareil. Essuyez avec un chiffon sec.

Quelle est l'autonomie de la batterie rechargeable ?

Avec l'éclairage arrière-plan allumé, l'autonomie est d'environ 30 heures. Sans éclairage, elle atteint 50 heures. Le temps de charge complet est de 12 heures.

Comment activer la fonction d'extinction automatique (auto-off) ?

Accédez au menu en maintenant TARE enfoncé au démarrage jusqu'à 'F1 CAL'. Naviguez jusqu'à 'F5 oFF' avec ↗, choisissez le délai (3, 5, 15 minutes ou off) avec →0←, puis revenez avec 'bACK' pour confirmer.

Que signifient les messages d'erreur sur l'affichage ?

L'erreur 'Err 1' indique un dépassement de la plage de zéro : déchargez le plateau. 'Err 2' signale un convertisseur A/D hors limites : vérifiez le plateau. Si l'erreur persiste, coupez l'alimentation et redémarrez. Contactez le fabricant si nécessaire.

MODE D'EMPLOI WTB 30K3N Kern

Vous trouverez d'autres versions de langue en ligne sur www.kern-sohn.com/manuals

1 Caractéristiques techniques.... 3

1.1 Dimensions....7

2 Aperçu de l'appareil 8

2.1 Vue d'ensemble des affichages....8

2.2 Vue d'ensemble du clavier....10

3 Indications fondamentales (généralités) 11

3.1 Usage prévu....11 3.2 Utilisation inappropriée....11 3.3 Garantie....11 3.4 Vérification des moyens de contrôle....11

4 Indications de sécurité générales 13

4.1 Observer les indications du mode d'emploi....13 4.2 Formation du personnel....13

5 Transport et stockage 13

5.1 Contrôle à la réception de l'appareil....13 5.2 Emballage / réexpédition....13

6 Déballage, installation et mise en service....14

6.1 Lieu d'emplacement, lieu d'exploitation....14 6.2 Déballage et installation....15 6.2.1 Étendue de la livraison....17 6.3 Fonctionnement de la pile rechargeable (en option)....17 6.3.1 Branchement au secteur pendant le fonctionnement de la pile rechargeable....19 6.4 Première mise en service....20 6.5 Classe de protection IP65....20

7 Ajustage 20

7.1 Ajuster....20 7.1.1 Ajustage modèles non étalonnables.....21 7.1.2 Ajustage de modèles étalonnables....22 7.2 Étalonnage....23 7.2.1 Interrupteur d'ajustage et marque scellée....24

8 Exploitation....25

8.1 Pesage....25 8.2 Tarage....25 8.3 Eclairage en arrière-plan....26 8.4 Pesée avec gamme de tolérance....27

9 Le menu

9.1 Navigation dans le menu....29 9.2 Aperçu des menus (bloqué sur les modèles étalonnables)....30 9.3 Activer la fonction auto-OFF....32 9.4 Fonction Multi-Tare 33

12 Maintenance, entretien, élimination.... 35

12.1 Nettoyage 35 12.2 Maintenance, entretien.... 35 12.3 Mise au rebut.... 35 13 Déclaration de conformité 35

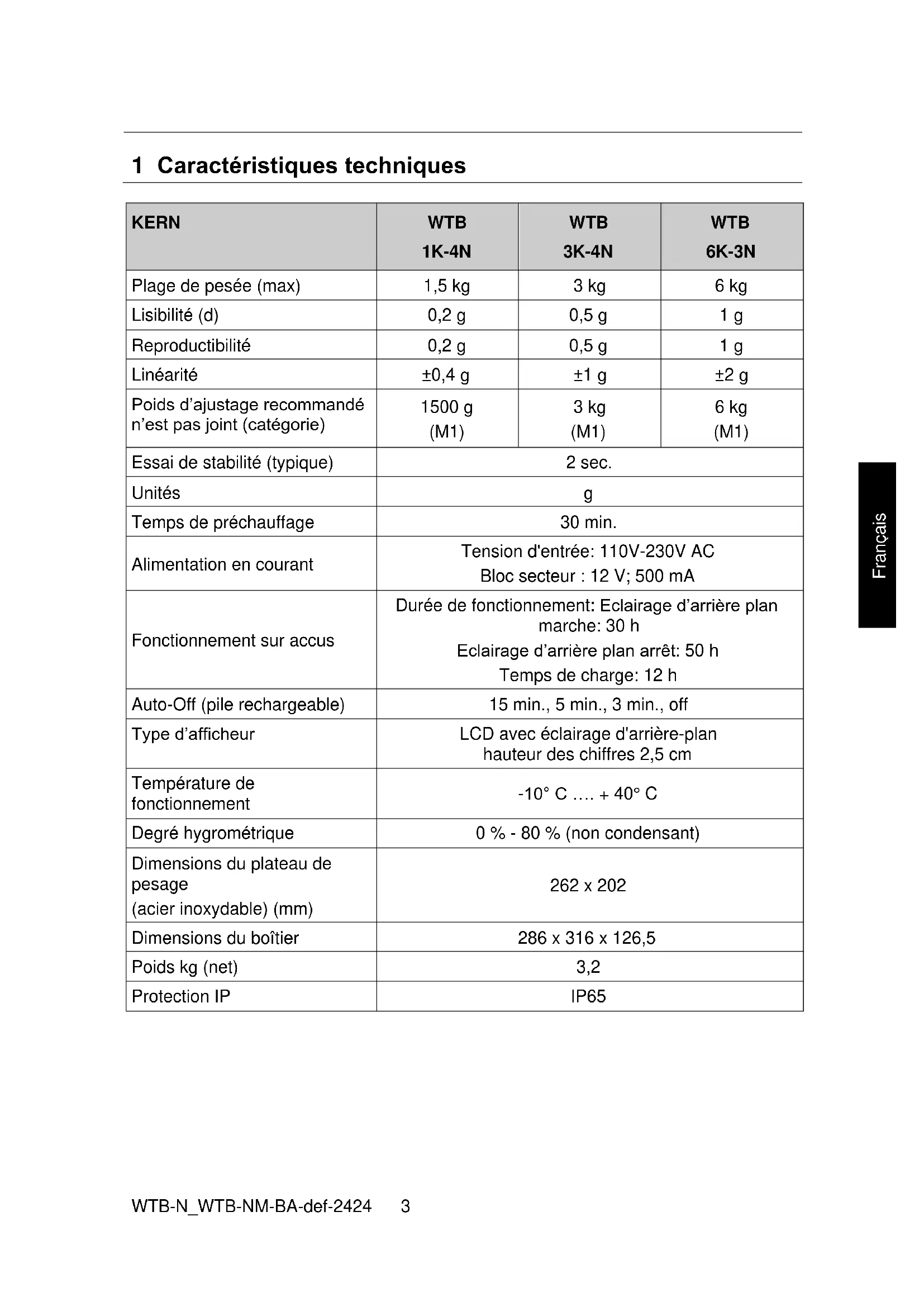

1 Caractéristiques techniques

KERN	WTB1K-4N	WTB3K-4N	WTB6K-3N
Plage de pesée (max)	1,5 kg	3 kg	6 kg
Lisibilité (d)	0,2 g	0,5 g	1 g
Reproductibilité	0,2 g	0,5 g	1 g
Linéarité	±0,4 g	±1 g	±2 g
Poids d'ajustage recommandé n'est pas joint (catégorie)	1500 g(M1)	3 kg(M1)	6 kg(M1)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée: 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD avec éclairage d'arrière-plan hauteur des chiffres 2,5 cm
Température de fonctionnement	-10°C .... + 40°C
Degré hygrométrique	0% - 80% (non condensant)
Dimensions du plateau de pesage(acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

KERN	WTB10K-3N	WTB30K-3N
Plage de pesée (max)	15 kg	30 kg
Lisibilité (d)	2 g	5 g
Reproductibilité	2 g	5 g
Linéarité	±4 g	±10 g
Poids d'ajustage recommandé n'est pas joint (catégorie)	15 kg(M1)	30 kg(M1)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée : 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD, hauteur des chiffres 25 mm
Température de fonctionnement	-10°C .... + 40°C
Degré hygrométrique	0% - 80% (non condensant)
Dimensions du plateau de pesage(acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

KERN	WTB1K-4NM	WTB3K-3NM	WTB6K-3NM
Plage de pesée (max)	1.5 kg	3 kg	6 kg
Lisibilité (d)	0.5g	1 g	2 g
Reproductibilité	0.5 g	1 g	2 g
Linéarité	±0.5 g	±1 g	±2 g
Poids d'ajustage recommandé n'est pas joint (catégorie)	1500 g(M3)	3 kg(M3)	6 kg(M3)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée: 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD avec éclairage d'arrière-plan hauteur des chiffres 2,5 cm
Température de fonctionnement	-10°C .... + 40°C
Degré hygrométrique	0% - 80% (non condensant)
Dimensions du plateau de pesage(acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

KERN	WTB10K-3NM	WTB30K-2NM
Plage de pesée (max)	15 kg	30 kg
Lisibilité (d)	5 g	10 g
Reproductibilité	5 g	10 g
Linéarité	±5 g	±10 g
Poids d'ajustage recommandé n'est pas joint (catégorie)	15 kg(M3)	30 kg(M3)
Essai de stabilité (typique)	2 sec.
Unités	g
Temps de préchauffage	30 min.
Alimentation en courant	Tension d'entrée : 110V-230V ACBloc secteur : 12 V; 500 mA
Fonctionnement sur accus	Durée de fonctionnement: Eclairage d'arrière plan marche: 30 hEclairage d'arrière plan arrêt: 50 hTemps de charge: 12 h
Auto-Off (pile rechargeable)	15 min., 5 min., 3 min., off
Type d'afficheur	LCD, hauteur des chiffres 25 mm
Température de fonctionnement	-10°C .... + 40°C
Degré hygrométrique	0% - 80% (non condensant)
Dimensions du plateau de pesage(acier inoxydable) (mm)	262 x 202
Dimensions du boîtier	286 x 316 x 126,5
Poids kg (net)	3,2
Protection IP	IP65

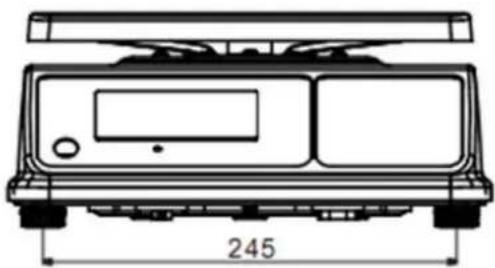

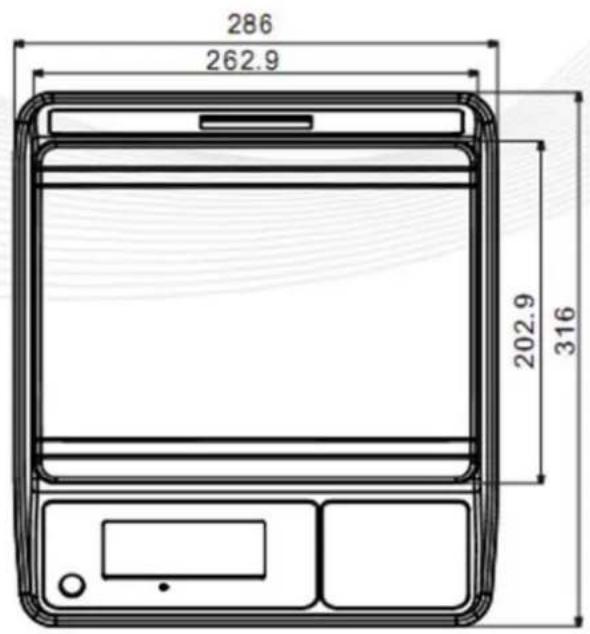

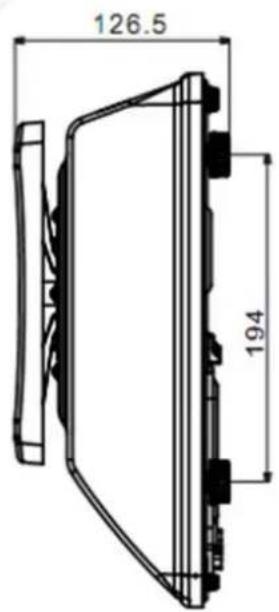

1.1 Dimensions

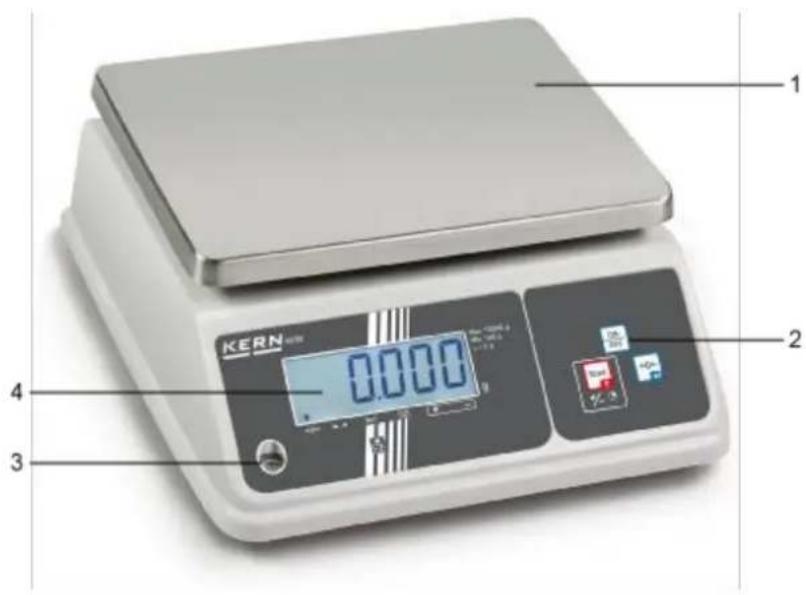

2 Aperçu de l'appareil

1 Plateau de pesage 2 Clavier 3 Niveau à bulle d'air 4 Affichage

2.1 Vue d'ensemble des affichages

Afficheur	Description	Description
→0←	Affichage de la position zéro	Si la balance n’indiquait pas exactement le zéro malgré un plateau déchargé appuyer touche →0← Aées un court temps d’attente, la balance est remise à zéro.
	Affichage de la stabilité	La balance est dans un état stable
NET	Afficheur du poids net	Le poids net est affiché
	Affichage de capacité Pile rechargeable	Le triangle au-dessus de l’affichage de capacité apparaît, lorsque la capacité de l’accu est pratiquement épuisée
	Affichage pesée avec gamme de tolérance	Triangle au-dessus du „+“: Valeur seuil supérieureTriangle au-dessus du „-“: Valeur seuil inférieure
	Tension du secteur branchée	Est allumé en cours d’alimentation par bloc secteur, l’accu est chargé en même temps
kg	Affichage unité de pesée kg	Poids affiché en kg

Afficheur	Description	Description
→0←	Affichage de la position zéro	Si la balance n’indiquait pas exactement le zéro malgré un plateau déchargé appuyer touche A des un court temps d’attente, la balance est remise à zéro.
	Affichage de la stabilité	La balance est dans un état stable
NET	Afficheur du poids net	Le poids net est affiché
	Affichage de capacité Pile rechargeable	Le triangle au-dessus de l’affichage de capacité apparaît, lorsque la capacité de l’accu est pratiquement épuisée
	Affichage pesée avec gamme de tolérance	Triangle au-dessus du „+“: Valeur seuil supérieureTriangle au-dessus du „-“: Valeur seuil inférieure
	Tension du secteur branchée	Est allumé en cours d’alimentation par bloc secteur, l’accu est chargé en même temps
kg	Affichage unité de pesée kg	Poids affiché en kg

2.2 Vue d'ensemble du clavier

Touche	Description	Fonction	dans le menu
	Touche ON/OFF	Mise en marche / arrêt
	Touche TARE	Tarage de la balancePesée avec gamme de tolérance	Appel du menuChanger au point de menu / paramètre suivant
	Touche de mise à zéro	Remettre la balance à zéro.	Sélectionner point de menu / paramètre

3.1 Usage prévu

La balance que vous venez d'acquérir sert à déterminer le poids (la valeur de la pesée) du matériel pesé. Elle doit être considérée en tant que « balance non automatique », c'est-à-dire le matériau à peser doit être déposé délicatement, manuellement, au centre du plateau. La valeur de la pesée peut être lue après sa stabilisation.

3.2 Utilisation inappropriée

• Nos balances ne sont pas des balances automatiques et ne sont pas destinées à être utilisées dans des processus de pesage dynamiques. Cependant, après avoir vérifié la plage d'utilisation individuelle et les exigences de précision spécifiques à l'application, énumérées ici, les balances peuvent également être utilisées pour des mesures dynamiques.
• Ne soumettez pas le plateau à une charge prolongée. Cela peut endommager le mécanisme de mesure.
• Évitez toute secousse et surcharge de la balance au-delà de sa charge maximale (Max), prenant en compte la charge de la tare. Cela pourrait exposer la balance au risque de détérioration.
• N'utilisez jamais la balance dans les endroits susceptibles d'explosion. Le modèle fabriqué en série n'est pas équipé de protection contre les explosions.
• Il est interdit de modifier la construction de la balance. Cela peut entraîner l'affichage de résultats de mesure incorrects, la violation des conditions techniques de sécurité ou la détérioration de la balance.
• La balance ne peut être exploitée que conformément aux recommandations données. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN.

3.3 Garantie

La garantie expire en cas de :

• non respect des recommandations de cette notice; - usage non conforme aux applications décrites; - modification ou ouverture de l'appareil; - endommagement mécanique et provoqué par des matières, des liquides, l'usure naturelle; - mise en place ou installation électrique inadéquates; - surcharge du système de mesure.

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site

KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose une calibration rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

4.1 Observer les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retour. L'appareil ne peut être renvoyé que dans l'emballage d'origine. Avant expédition, démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Évtl. remontez les cales de transport prévues. Calez toutes les pièces, p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation, etc., contre les déplacements et les dommages.

6.1 Lieu d'emplacement, lieu d'exploitation

Les balances ont été conçues de manière à assurer des résultats fiables de pesage dans les conditions normales d'exploitation.

Le choix d'une localisation correcte de la balance assure un travail exact et rapide.

Dans le lieu d'emplacement, il faut respecter les principes suivants :

• La balance doit être posée sur une surface stable et plane.
• Évitez d'exposer la balance à une chaleur extrême ainsi qu'à une fluctuation de températures, par exemple en la plaçant près d'une source de chauffage, ou l'exposant directement aux rayons du soleil.
• La balance doit être protégée contre les courants d'air provenant des portes et fenêtres ouvertes.
• Évitez les secousses durant la pesée.
• Protégez la balance contre l'air fortement humide, les vapeurs et les poussières.
• N'exposez pas la balance de manière prolongée à une forte humidité. Installer un appareil froid dans un endroit plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non désirée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant environ 2 heures.
• Évitez les charges électrostatiques du matériel de pesée ou du récipient utilisé pour la pesée.
• N'utilisez pas l'appareil dans des zones présentant un risque d'explosion de substances ou dans des zones présentant un risque d'explosion de gaz, vapeurs, brouillards ou poussières !
• Éloignez les produits chimiques (par ex. liquides ou gaz) qui pourraient attaquer les surfaces internes et externes de la balance et les endommager.
• L'apparition de champs électromagnétiques, de charges électrostatiques (par exemple lors de la pesée/comptage de quantités de pièces en plastique), ainsi qu'une alimentation électrique instable peuvent provoquer des écarts d'affichage importants (résultats de pesée erronés, ainsi que dommages à la balance). Déplacez l'appareil ou la source des perturbations.

6.2 Déballage et installation

Sortir avec précaution la balance de l'emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

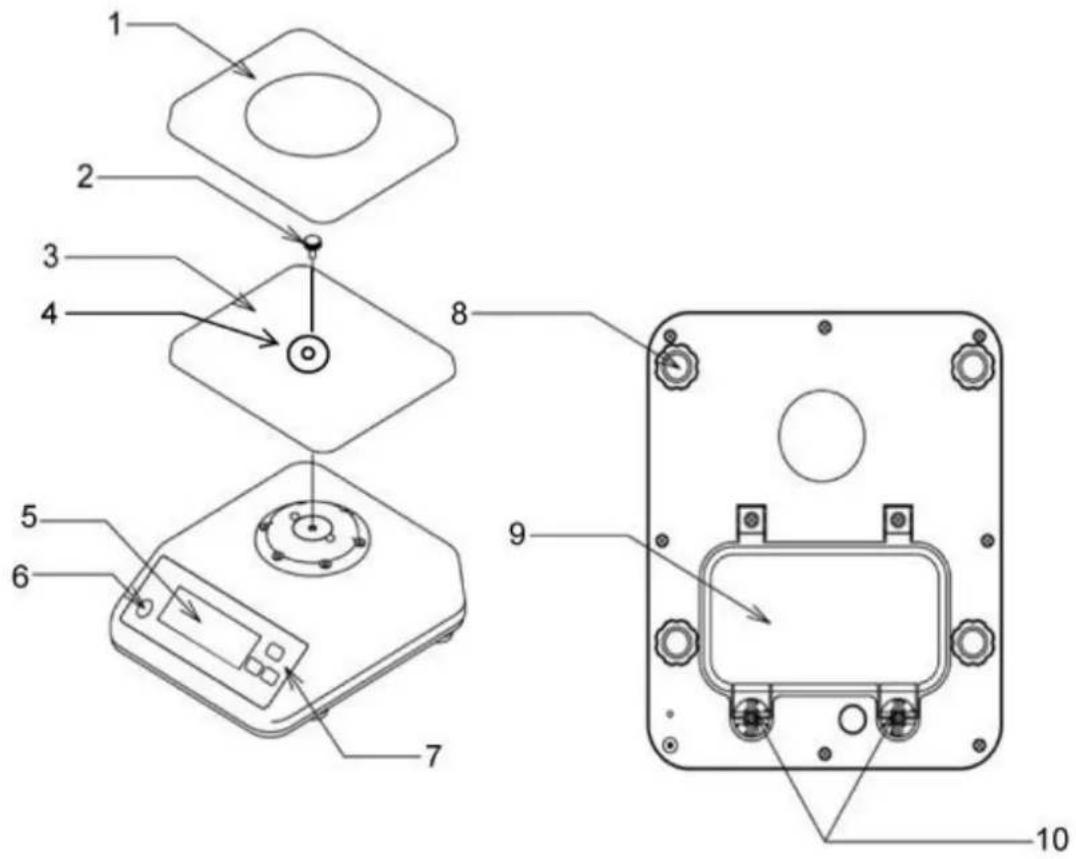

1 Plateau de pesée 2 Vis de blocage 3 Vecteur du plateau de pesée 4 Disque intercalaire 5 Afficheur 6 Bulle d'air 7 Clavier 8 Pieds à vis 9 Couvercle du compartiment à piles rechargeables 10 Vis du couvercle du compartiment à piles rechargeables

Procéder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

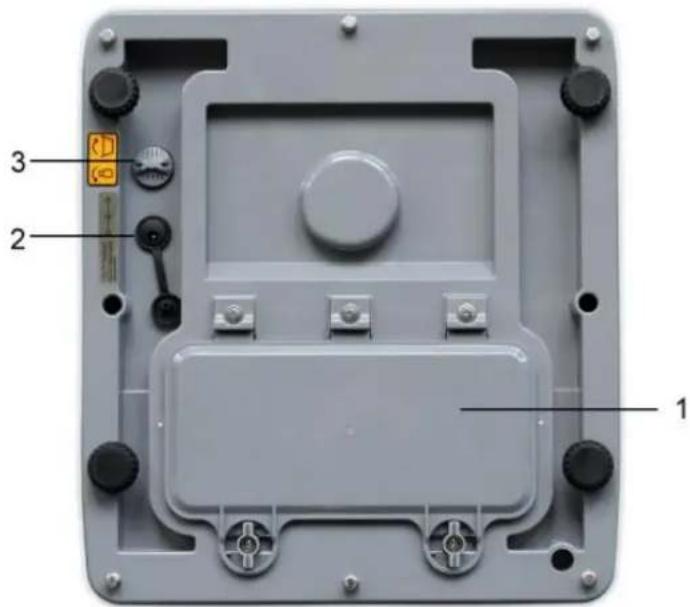

1 Compartiment à piles rechargeables 2 Branchement au secteur 3 Vis de compensation de la pression

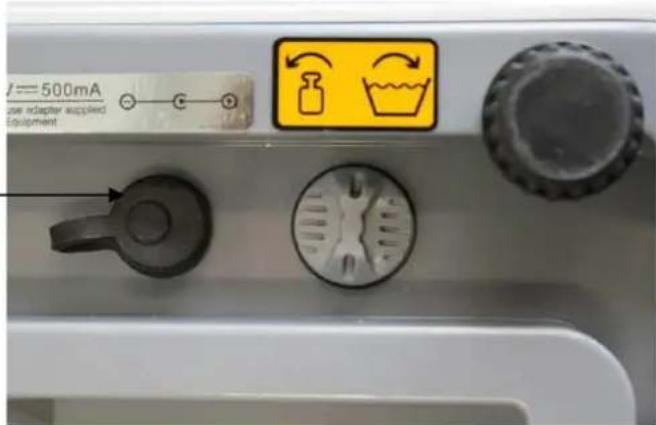

Vis de compensation de pression :

Sur le côté inférieur de la balance on y trouve la vis compensation de pression [1] qui doit être ouverte pour le processus de pesage. Pour le nettoyage de la balance, fixer la vis.

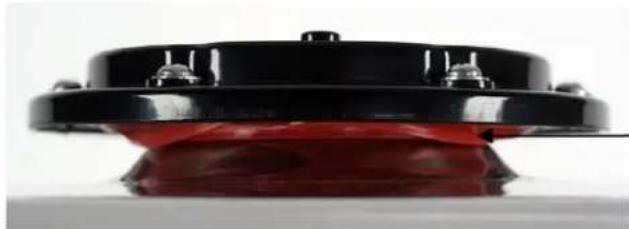

Membrane pour type de protection IP65

6.2.1 Etendue de la livraison

Balance - Plateau de pesée - Vecteur du plateau de pesée - Vis pour la fixation du vecteur du plateau de pesée - Notice d'utilisation - Clé à six pans creux

6.3 Fonctionnement de la pile rechargeable (en option)

La pile rechargeable est chargée par l'adaptateur de secteur fourni.

L'autonomie de la pile rechargeable avec l'éclairage d'arrière-plan est 30 hrs., sans l'éclairage, 50 hrs; le temps de chargement pour atteindre une recharge complète est 12h. Dans le menu vous pouvez activer la fonction AUTO-OFF [time off], voir chap.

9.2. Selon le réglage dans le menu, la balance s'éteint automatiquement pour des raisons d'économie de l'accumulateur.

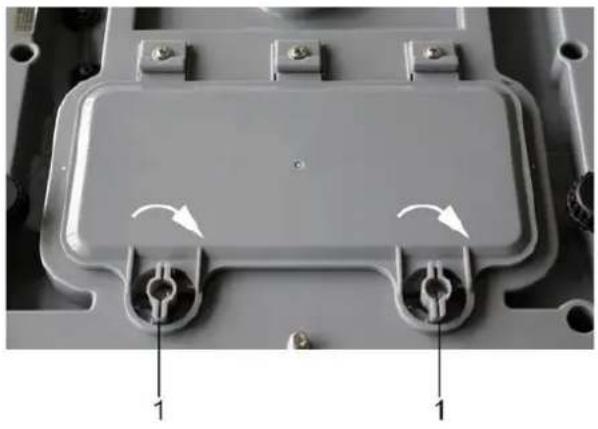

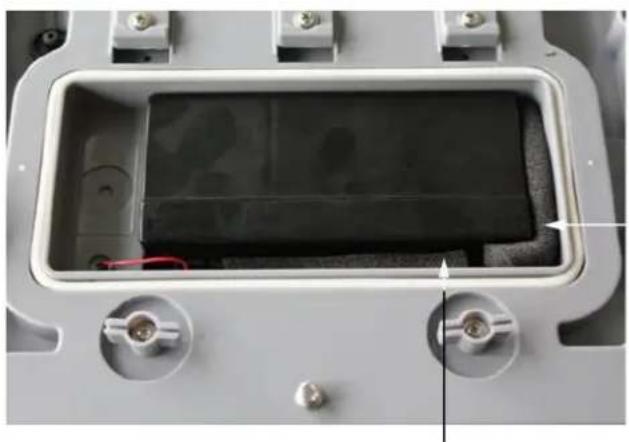

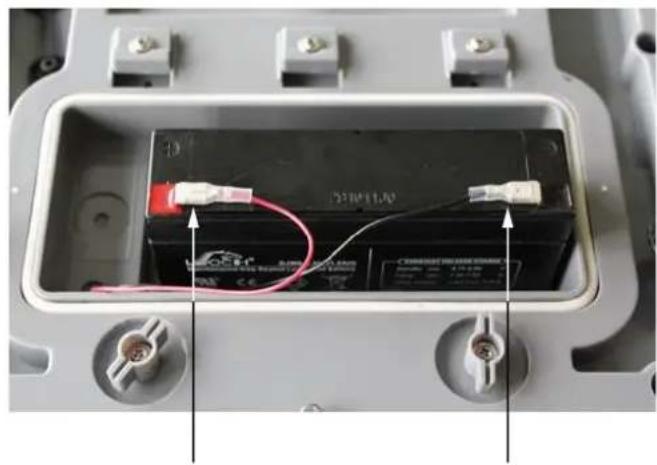

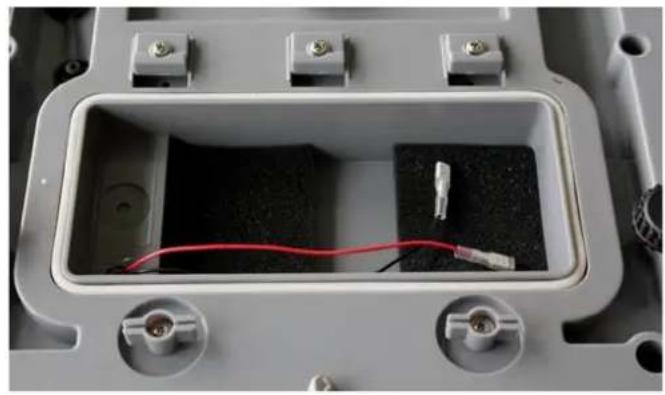

Montage de la pile rechargeable:

⇒ Retirer de la balance l'humidité qui y adhère éventuellement

→ Tourner les deux leviers (1) 90° à gauche

→ Retirer le couvercle du compartiment de l'accu et les cales en mousse synthétique

Attention aux couleurs:

Rouge sur rouge !

Noir sur noir!

Insérer la pile rechargeable de manière qu'elle ne puisse pas glisser (fixer à l'aide de pièces en mousse synthétique)

Veiller à ce que les câbles ne soient pas coincés

Fermer le couvercle du compartiment à piles rechargeables → Tourner les deux leviers (1) 90° à droite

Si dans l'affichage apparaît le triangle ▼ au-dessus de l'afficheur de capacité 📄, la capacité de la pile rechargeable sera bientôt épuisée. Brancher le bloc-secteur, la pile rechargeable sera chargée.

Pour éviter les détériorations de la balance, éviter de l'exposer à de trop fortes pressions, en particulier celles qui s'appliquent au plateau de pesée.

6.3.1 Branchement au secteur pendant le fonctionnement de la pile rechargeable

Pendant le fonctionnement de la pile rechargeable, veiller à ce que le branchement au secteur soit couvert d'une calotte de caoutchouc.

Seulement ainsi le type de protection IP65 est assuré.

6.4 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, la balance doit avoir atteint sa température de service (voir temps d'échauffement au chap. 1).

La balance doit être branchée pendant le temps de préchauffage à l'alimentation en courant (batteries).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

6.5 Classe de protection IP65

La balance KERN WTB est conforme aux conditions pour la classe de protection IP65. Convient pour de brefs contacts avec des liquides. Utiliser un chiffon humide pour le nettoyage. Étanche à la poussière.

7 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations du température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

7.1 Ajuster

Réaliser l'ajustage le plus près possible de la charge maximale de la balance (voir au chap. 1 „Caractéristiques techniques“). La précision du poids d'ajustage doit correspondre à peu près à la lisibilité de la balance, voire mieux.

Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet : http://www.kern-sohn.com

Procédure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

Afficheur

Commande

⇒ Mettre en marche la balance avec. Pendant que la balance effectue un contrôle automatique (00...- 99...) appuyer sur →0← jusqu'à ce que „F1 CAL“ apparaît.

→ Appuyer sur →0← dans l'affichage apparaît „UnLod“. Attendre le triangle au-dessus du symbole de stabilité, puis appuyer sur la valeur du dernier poids d'ajustage utilisé apparaît. Ex.: „6 kg“. Le cas échéant, modifier la valeur sur

→ Déposer le poids d'ajustage → Attendre le triangle au-dessus du symbole de stabilité

→ Appuyer Pendant que la balance effectue un contrôle automatique, retirer le poids d'ajustage

La balance change à l'affichage zéro.

Le processus d'ajustage est alors fini.

Si sur l'affichage apparaît un message de panne ou une valeur incorrecte, répéter le processus d'ajustage. Si le message de panne persiste, contacter le concessionnaire.

7.1.2 Ajustage de modèles étalonnables

Le menu est bloqué par le commutateur d'étalonnage sur les balances étalonnées.

Afin d'enlever le blocage de l'accès, il faut briser le cachet et actionner l'interrupteur d'ajustage. Position de l'interrupteur d'ajustage, voir au chap. 7.2.1.

Attention:

Après avoir rompu le cachet, la balance doit être ré-étalonnée ensuite par un service homologué qui devra apposer un nouveau sceau, avant de pouvoir réutiliser la balance dans des applications soumises à l'obligation d'étalonnage.

Afficheur

Commande

Mettre en marche la balance avec. Pendant que la balance effectue un contrôle automatique (00...- 99...) appuyer sur jusqu'à ce que „F1 CAL“ apparaît. → Actionner l'interrupteur d'ajustage sur le côté inférieur de la balance

Appuyer sur →0← Dans l'affichage apparaît „UnLod“.

Appuyer de nouveau sur →0←. La valeur pondérale est affichée.

⇒ Saisir la valeur du poids d'ajustage sur TARE (voir chap. 1) ⇒ Déposer le poids d'ajustage

→ Appuyer sur →0← Pendant que la balance effectue un contrôle automatique, retirer le poids d'ajustage

La balance change à l'affichage zéro. Le processus d'ajustage est alors fini.

Généralités:

D'après la directive 2014/31EU, les balances doivent faire l'objet d'un étalonnage officiel lorsqu'elles sont utilisées tel qu'indiqué ci-dessous (domaine régi par la loi):

a) Dans le cadre de relations commerciales, lorsque le prix d'une marchandise est déterminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques.

c) À des fins officielles

d) Dans le cas de la fabrication d'un emballage tout prêt

En cas de doute, adressez-vous à la D. R. I. R. E. local.

Indications concernant l'étalonnage:

Il existe une homologation UE pour les balances désignées comme homologuées à la vérification dans les données techniques. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.

La vérification ultérieure d'une balance doit être effectuée selon les prescriptions légales respectives des pays d'utilisation. En Allemagne, par exemple, la durée de validité de l'étalonnage pour les balances est de 2 ans en règle générale.

Les prescriptions légales du pays d'utilisation doivent être respectées.

Dans les balances étalonnées, les sceaux appliqués indiquent que la balance ne peut être ouverte et entretenue que par du personnel spécialisé, instruit et autorisé. Si les timbres d'étalonnage sont détruits, l'étalonnage ne sera plus valable. Il faut respecter les lois et les normes nationales. En Allemagne, un étalonnage postérieur est nécessaire.

7.2.1 Interrupteur d'ajustage et marque scellée

Après un étalonnage de la balance, les positions marquées sur la balance sont dotées de scellés.

Positions des marques scellées:

1. Fixation du fil de calibrage
2. Fixation du fil de calibrage
3. Insert de broche
4. Marque de scellement autodestructible
5. Commutateur d'ajustement
6. Rondelle ABS
7. Marque de scellement autodestructible

8.1 Pesage

Mettre en marche la balance avec

La balance effectue un contrôle automatique.

Dès qu'apparaît l'affichage du poids „0.0“ et le symbole du triangle ▼ au-dessus de l'affichage de stabilité, la balance est opérationnelle.

Sur la touche

Mettre la balance hors circuit sur

L'affichage „0.0“ s'éteint et la balance est hors circuit.

8.2 Tarage

Le poids propre d'une quelconque charge antérieure peut être saisi par la tare sur simple pression d'un bouton, afin que le pesage consécutif affiche le poids effectif du matériau de pesée.

(exemple)

→ Déposer le récipient à peser et appeler la touche

L'affichage du zéro apparaît et au-dessus du symbole de mise à zéro →0← le symbole de stabilité ▲ ▲ et le symbole de poids net NET apparaît le triangle ▼.

(exemple)

Ceci indique que l'enregistrement interne du poids du récipient a eu lieu.

Poser les matières à peser dans le récipient de la balance.

Le poids net du produit pesé se voit affiché.

Une fois le récipient de pesée enlevé, le poids du récipient de pesée apparaît en affichage négatif (=poids brut).

La tare demeure mémorisée jusqu'à ce qu'elle soit effacée. A

cet effet, délester la balance puis appeler. L'ischage du zéro apparaît et le triangle au-dessus du symbole du poids net NET paraît.

Poids brut:

Appuyer sur la touche au longtemps que le récipient et des matières à peser se trouvent sur le plateau de pesage. ⇒ Retirer le récipient et les matières à peser. Le poids brut est affiché en valeur négative.

8.3 Éclairage en arrière-plan

En mode de pesée, appuyer sur env. secondes, „bK-AU“ est affiché.

Sur selon sonner éteindre éclairage en arrière-plan automatiquement („bK-AU“) et éteindre éclairage en arrière-plan („bK-oF“).

Confirmer le réglage sélectionné sur

La balance change dans le mode de pesée

8.4 Pesée avec gamme de tolérance

En pesant dans la plage de tolérance, vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis.

Réglages :

En mode de pesée, appuyer pendant env. 3 secondes sur la

TARE touche, l'affichage pour la saisie de la limite supérieure apparaît. La position de gauche clignote. Au-dessus du symbole „+“ apparaît un triangle. En outre, l'arrière-plan de l'affichage vire au rouge.

(exemple)

Saisir la valeur limite supérieure, la position respectivement active clignote.

Modifier la valeur numérique, changer la position après la virgule. Une fois la dernière position après

(exemple)

La virgule saisie, valider la saisie sur, la valeur supérieure est ainsi mémorisée.

L'affichage change à la saisie de la valeur seuil inférieure. La couleur de l'affichage vire maintenant à l'orange.

Saisir maintenant la limite inférieure comme décrit ci-dessus

et valider la saisie. La limite inférieure est maintenant saisie.

La balance change dans le mode de pesage

Signal sonore :

Le signal acoustique dépend du réglage sur le bloc du menu „F9 BEP“.

En option:

• BEP 0 Le signal acoustique est à l'arrêt - BEP 1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance - BEP 2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance

Signaux optiques:

Le triangle au-dessus du symbole „+“ ou du symbole „-“ indique que la matière à peser se trouve dans les limites de la tolérance:

	Le produit pesé est au-delà du seuil de tolérance supérieur
	Produit pesé est compris dans le domaine de tolérance
	Produit pesé au-dessous du seuil de tolérance inférieur

Fonction signalisation:

L'affichage s'allume en rouge, vert et orange, en fonction de la plage dans laquelle se trouve la matière à peser:

Rouge	Le produit pesé est au-delà du seuil de tolérance supérieur
Vert	Produit pesé est compris dans le domaine de tolérance
Orange	Produit pesé au-dessous du seuil de tolérance inférieur

Pesée avec gamme de tolérance

Tarer en utilisant un récipient de pesage. Déposez les matières à peser, le contrôle des tolérances est lancé.

L’objet à peser est en dessous de la tolérance préétablie	L’objet à peser est à l’intérieur de la tolérance préétablie	L’objet à peser est au-dessus de la tolérance préétablie
Arrière-plan orange	Arrière-plan vert	Arrière-plan rouge

9.1 Navigation dans le menu

Le menu est bloqué par le commutateur d'étalonnage sur les balances étalonnées.

Mettre en marche la balance sur et pendant que la

balance effectue un autotest, continuer d'appuyer jusqu'à ce qu'apparaisse „F1 CAL“.

⇒ Transition au prochain point du menu sur

⇒ Sélectionner le point de menu à l'aide de

→ Passer d'un paramètre à l'autre à l'aide de la touche

Sélectionner le paramètre voulu sur la touche

9.2 Aperçu des menus (bloqué sur les modèles étalonnables)

Point du menu		Fonction
		Procédé d'ajustage
		30006000dual	RésolutionVeuillez ne pas modifier le réglage de base
		1,5 kg3 kg6 kg15 kg25 kg30 kg	Charge maxiNe pas modifier le réglage de base
		non documenté
		3 minutes5 minutes15 minutesoff	Fonction auto-OFF, réglable entre off, 3, 5 et 15 minutes
		non documenté
		SP 7.5SP 15SP 30SP 60	Vitesse d'affichageNe pas modifier le réglage de base
		Fonction Multi-Tare:0 tare fonction multi-tare à l'arrêtP tare fonction multi-tare en marche
		Signal acoustique en mode de pesée avec tolérances
		bEP 0	Signal acoustique hors circuit
		bEP 1	Signal acoustique, si la matière à peser est dans la tolérance
		bEP 2	Signal acoustique, si la matière à peser est hors tolérance
		Retour en mode de pesage

9.3 Activer la fonction auto-off

Mettre en marche la balance sur et pendant que la balance effectue un autotest, continuer d'appuyer sur jusqu'à ce qu'apparaisse „F1 CAL“.

→ Appuyer sur ↗ jusqu'à ce que „F5 oFF“ apparaisse

Sélectionner la fonction sur

→ Passer d'un paramètre à l'autre à l'aide de la touche

→ Sélectionner le paramètre voulu sur la touche

"F5 OFF" apparaît, alors la fonction est activée

Appuyer sur ↗ jusqu'à ce que „BACK“ apparaît

jusqu'à ce que „bACK“ apparaisse

Appuyer sur La balance subit un redémarrage et change dans le mode de pesage.

9.4 Fonction multi-tâche

La balance offre la possibilité de tarer plusieurs fois de suite. Sélectionner à cette fin dans le menu le point de menu „F8 tm“ et régler le paramètre „P tare“.

10 Messages d'erreur

Afficheur	Description	Remède
	La plage de réglage du zéro est dépassée	Délester la balance
	Convertisseur A/D en dehors du domaine	Délester la balance; contrôler si le plateau de pesée repose bien et a été correctement vissé

11 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Panne

L'affichage de poids ne s'allume pas.

L'affichage de poids change continuellement

Il est évident que le résultat de pesée est incorrect

Cause possible

• La balance n'est pas en marche.
• Les piles ont été inversées à leur insertion ou sont vides. ■ Aucune pile n'est insérée. ■ Courant d'air/circulation d'air. ■ Vibrations de la table/du sol.
• Le plateau de pesée est en contact avec des corps étrangers.
• Champs électromagnétiques / charge électrostatique (changer de lieu d'installation / si possible, arrêter l'appareil provoquant l'anomalie)
• L'affichage de la balance n'est pas sur zéro. L'ajustage n'est plus bon.
• Changements élevés de température.
• La balance n'est pas à l'horizontale.
• Champs électromagnétiques / charge électrostatique (changer de lieu d'installation / si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de persistance du message d'erreur, faites appel au fabricant.

12.1 Nettoyage

Veuillez retirer les batteries de l'appareil avant le nettoyage.

N'utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

12.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

12.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

13 Déclaration de conformité

Vous trouvez la déclaration de conformité CE-UE actuelle en ligne sous:

www.kern-sohn.com/ce

Dans le cas de balances étalonnées (= de balances à la conformité évaluée), la déclaration de conformité est comprise dans les fournitures.
