MODE D'EMPLOI MX5006 METRIX

MX 5006 - 6 000 pts MX 5060 - 60 000 pts

Notice de fonctionnement

MX 5006 mélexix ms%°C μmVAn°F MkΩH₂ AC DC ΔMem ΔREL MAX MIN PEAK Auto 8.8.8.8 pVAnF MIN PEAK- HOLD HOLD VOUT RANGE VOUT OFF COM AC 6000 Pts TRMS Multimeter CAT III 2100 V CAT IV 800 V MX 5060 mélexix ms%°C μmVAn°F MkΩH₂ AC DC ΔMem ΔREL MAX MIN PEAK Auto 8.8.8.8 pVAnF MIN PEAK- HOLD HOLD VOUT RANGE VOUT OFF COM AC 6000 Pts TRMS Multimeter CAT III 2100 V CAT IV 600 V

meteix

Pôle Test et Mesure CHAUVIN-ARNOUX

Parc des Glaisins

6, avenue du Pré de Challes

F-74940 ANNECY-LE-VIEUX

Tél. [phone] - Fax [phone]

X03965C01 - Ed. 01 - 03/14

Instructions générales

Introduction.... 3

Précautions et mesures de sécurité.... 3

Symboles utilisés sur l'instrument.... 4

Garantie....5

Maintenance, vérifications métrologiques 5

Déballage, réemballage 5

Réparation sous garantie 5

Entretien....6

Changement du fusible....6

Béquille....6

Interface de communication 6

Description des instruments

Face avant MX 5006, MX 5060....7

Face arrière MX 5006, MX 5060....7

Description fonctionnelle....8

Afficheur 8

Commutateur...10

Clavier 11

Préparation à l'utilisation....16

Comment mesurer les différentes grandeurs ?

1. Mesure de tension....17
2. Mesure de courant....18
3. Mesure de fréquence....19
4. Mesure de résistance 19
5. Mesure continuité sonore....19
6. Test diode....20
7. Mesure de capacité....20
8. Mesure de température 21
9. Mesure sur un variateur de vitesse type MLI....22

Caractéristiques générales 38

Conditions d'environnement....38

Alimentation....38

Affichage 38

Sécurité....38

CEM 38

Caractéristiques mécaniques 38

Boîtier....38

Instructions générales

Félicitations ! Vous venez d'acquérir un multimètre de table.

Nous vous remercions de votre confiance dans la qualité de nos produits.

La gamme d'instruments à laquelle il appartient est composée des modèles :

MX 5006	6 000 pts TRMS -
MX 5060	60 000 pts TRMS USB Gamme 60 mV

Il est conforme à la norme de sécurité NF EN 61010-1 + NF EN 61010-2-030, relative aux instruments de mesures électroniques.

Pour en obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

Ne pas respecter ces avertissements et/ou ces instructions risque d'endommager l'instrument et/ou ses composants et peut se révéler dangereux pour l'utilisateur.

Précautions et mesures de sécurité

- Cet instrument a été conçu pour une utilisation :

• en intérieur
• dans un environnement de degré de pollution 2
• avec une humidité relative inférieure à 80% jusqu'à 35°C.
• La sécurité de tout système intégrant l'instrument relève de la responsabilité de l'assembleur du système.
• Il est utilisable pour des mesures sur des circuits de 1000V, CAT III et 600V CAT IV.

Toutefois, certains accessoires peuvent conduire à utiliser cet instrument sur des circuits de tension et de catégorie inférieures.

Avant utilisation

• Respectez les conditions d'environnement et de stockage.
• Vérifiez l'intégrité des protections et isolants des accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné et mis au rebut. Un changement de couleur de l'isolant est une indication de détérioration.
• Alimentation : assurez-vous du bon état du cordon d'alimentation livré avec l'instrument. Il doit être raccordé au réseau (230V ± 10%, 300V - CAT II), (version US : 110V ± 10%)
• Il faut remplacer les cordons d'alimentation réseau amovibles par des cordons aux caractéristiques appropriées.

Pendant l'utilisation

• Lisez attentivement toutes les notes précédées du symbole ⚠️.
• L'alimentation de l'instrument est équipée d'une protection électronique réarmable automatiquement après disparition du défaut.
• Par mesure de sécurité, n'utilisez que les cordons et accessoires appropriés livrés avec l'instrument ou homologués par le constructeur.

Instructions générales (suite)

Définition des catégories de mesure

CAT II: Circuits de test et de mesure connectés directement aux points d'utilisation (prises de courant et autres points similaires) du réseau basse tension.

Ex: Les mesures sur les circuits réseau des appareils électroménagers, des outils portables et autres appareils similaires.

CAT III: Circuits de test et de mesure connectés aux parties de l'installation du réseau basse tension du bâtiment.

Ex: Les mesures sur les tableaux de distribution (y compris les compteurs divisionnaires), les disjoncteurs, le câblage y compris les câbles, les barres-bus, les boîtiers de dérivation, les sectionneurs, les prises de courant dans l'installation fixe, et les appareillages à usage industriel et autres équipements tels que les moteurs branchés en permanence sur l'installation fixe.

CAT IV: Circuits de test et de mesure connectés à la source de l'installation du réseau basse tension du bâtiment.

Ex: Les mesures sur des dispositifs installés avant le fusible principal ou le disjoncteur de l'installation du bâtiment.

Attention!

L'utilisation d'un instrument de mesure, d'un cordon ou d'un accessoire de catégorie de mesure ou de tension inférieure réduit l'utilisation de l'ensemble (instrument + cordons + accessoires) à la catégorie de mesure et/ou à la tension de service la plus basse.

Symboles sur l'instrument

Risque de chocs électriques : instructions de connexion et déconnexion des entrées. Toujours connecter les sondes ou adaptateurs à l'instrument avant leur connexion aux points de mesure. Toujours déconnecter les sondes ou cordons des points de mesure avant leur déconnexion de l'instrument. Ces instructions sont applicables avant nettoyage de l'instrument.

Attention : Risque de danger. L'opérateur s'engage à consulter la notice à chaque fois que ce symbole de danger est rencontré.

Appareil entièrement protégé par isolation double ou isolation renforcée.

Terre

Dans l'Union Européenne, ce produit fait l'objet d'un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la Directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet ménager. Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

Le marquage CE indique la conformité aux directives européennes « Basse Tension », « CEM », « DEEE » et « RoHS ».

USB (MX 5060, seulement)

Garantie

Ce matériel est garanti 3 ans contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Durant la période de garantie, l'instrument ne peut être réparé que par le constructeur. Il se réserve le droit de procéder soit à la réparation, soit à l'échange de tout ou partie de l'instrument. En cas de retour du matériel au constructeur, le transport « aller » est à la charge du client.

La garantie ne s'applique pas suite à :

• une utilisation impropre du matériel ou par association avec un équipement incompatible
• une modification du matériel sans autorisation explicite des services techniques du constructeur
• l'intervention effectuée par une personne non agréée par le constructeur
• l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement
• un choc, une chute ou une inondation.

Maintenance, vérification métrologique

Avant toute ouverture de l'instrument, déconnectez-le impérativement de l'alimentation réseau et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique. Cela pourrait entraîner la destruction d'éléments internes. Tout réglage, entretien ou réparation de l'instrument sous tension ne doit être entrepris que par un personnel qualifié, après prise en compte des instructions de la présente notice.

Nous vous conseillons au moins une vérification annuelle de cet instrument. Pour les vérifications et les étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux agences Manumesure.

Cette vérification pourra aussi faire l'objet d'une maintenance préventive.

Renseignements et coordonnées sur demande :

Tél. : [phone] - Fax : [phone]

Déballage, ré-emballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition. À réception, procédez à une vérification rapide pour détecter toute détérioration éventuelle lors du transport. Le cas échéant, contactez sans délai notre service commercial et émettez les réserves légales auprès du transporteur.

Dans le cas d'une réexpédition, utilisez de préférence l'emballage d'origine. Indiquez le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Réparation sous garantie et hors garantie

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale CHAUVIN ARNOUX la plus proche ou votre centre technique régional Manumesure, qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux nos. suivants : 02 31 64 51 43 (centre technique Manumesure) 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'instrument à votre agence CA. locale ou à votre distributeur.

Entretien

• Déconnectez tout branchement de l'instrument et positionnez le commutateur sur « OFF ».
• Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé.
• Veillez à ce qu'aucun corps étranger ne vienne entraver le fonctionnement du dispositif d'encliquetage des cordons.

Changement du fusible

- Avant de remplacer le fusible, déconnectez l'instrument de toute source de courant.

• Vérification du fusible courant :

1. Mettez le commutateur sur Ω.
2. Reliez la douille V à la douille 10 A ; laissez libre la douille « COM ».
3. L'afficheur doit indiquer un résultat < 2 Ω, sinon remplacez le fusible.

- Accès et localisation du fusible, par ouverture du boîtier :

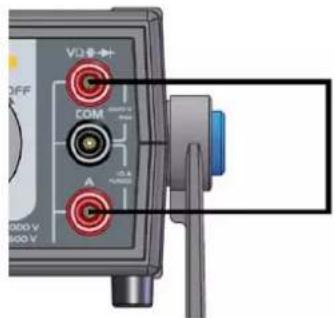

VDD COM VCC 1000 V 1000 V

La poignée béquille est équipée de 2 boutons poussoir latéraux de couleur bleu qui permettent le déverrouillage de celle-ci :

• Actionnez les poussoirs en simultané. - Réglez la béquille à la position souhaitée. - Relâchez les 2 poussoirs pour indexer la poignée en position.

Interface de communication

Le MX 5060 dispose d'une interface de communication de type USB, qui permet :

• de configurer et de lire les données mesurées par celui-ci (utilisation du logiciel SX-DMM), • de calibrer l'instrument à nouveau.

Le MX 5006 ne dispose pas de la communication USB. Seule une liaison RS est disponible pour calibrer l'instrument, après avoir ouvert celui-ci.

Description des instruments

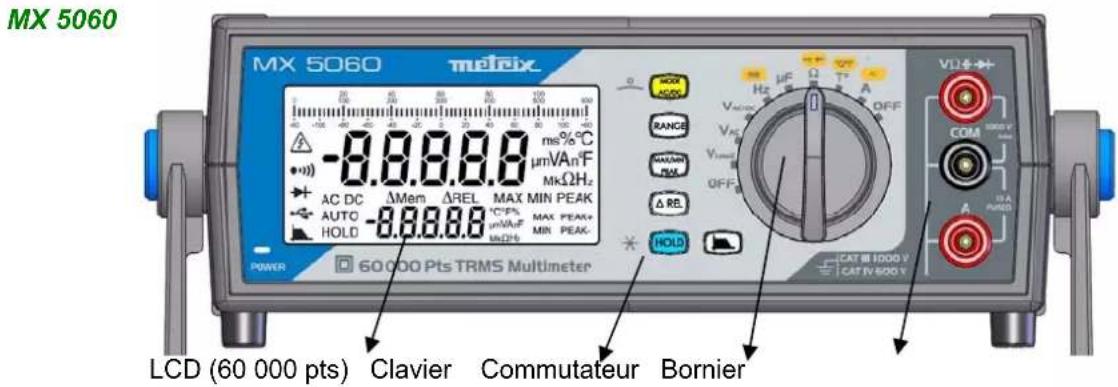

Face avant

MX 5006 MX 5006 metrix 8.8.8.8 ms%°C μmA n°F MkΩHz AC DC ΔMem ΔREL MAX MIN PEAK AUTO - 8.8.8.8 μmA nF HOLD μmA nF MOH POWER 6000 Pts TRMS Multimeter LCD (6000 pts) Clavier Commutateur Bornier HOLD CAT B 1000 V CAT N 500 V

MX 5060 MX 5060 metrix -8.8.8.8 ms%°C μmVAn°F MkΩHz AC DC ΔMem ΔREL MAX MIN PEAK AUTO -8.8.8.8 °C*P MAX PEAK* HOLD μmA/F MIN PEAK- POWER 60 000 Pts TRMS Multimeter LCD (60 000 pts) Clavier Commutateur Bornier VOL+ COM 1000 V OFF RANGE MAX/MIN REF Δ RE HOLD CAT IV 600 V CAT III 1000 V CAT IV 600 V

Face arrière

MX 5006 CE MODE + 12.3 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/+ MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/- MODE +/-(Aide-mémoire 110 V ou 230 V) Interrupteur Prise ON/OFF MX 5060 CE MODE + 12.3 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/- Mode +/-(Aide-mémoire 110 V ou 230 V) Interrupteur Prise ON/OFF MX 5060 CE MODE + 12.3 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 MODE + 12.7 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + 12.3 Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode + /- Mode - poussoir de la béquille Liaison USB isolée Boutons poussoir de la béquille

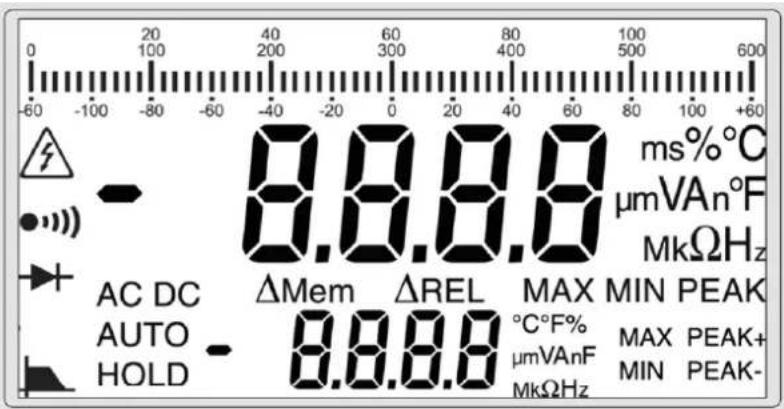

Afficheur

MX 5006 double affichage 6 000 pts

0 -60 -100 -80 -60 40 200 60 300 80 400 100 500 600 ms%°C μmVAn°F MkΩHz 8.8.8.8 ΔMem ΔREL MAX MIN PEAK AC DC ΔRELI AUTO 0.0.0.0 °C°F% HOLD μmVAnF MkΩHz MAX PEAK+ MIN PEAK- ∞

MX 5060 double affichage 60 000 pts

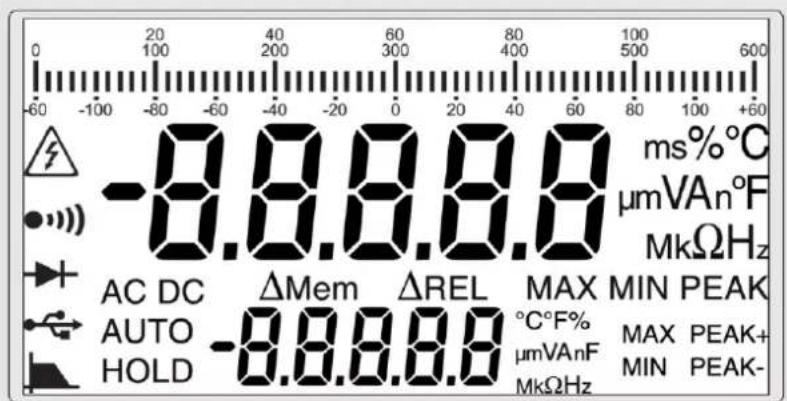

-8.8.8.8.8 ms%°C μmVAn°F MkΩHz AC DC ΔMem ΔREL MAX MIN PEAK AUTO -8.8.8.8.8 °C°F% μmVAnF MkΩHz MIN PEAK- HOLD

Grandeurs mesurées

• VLowZ Mesure de tension alternative en basse impédance (VLowZ) • VAC Mesure de tension en AC • VAC/DC Mesure de tension en DC ou AC+DC en haute impédance (V) • A Mesure d'intensité de courant • Hz Mesure de fréquence • Ω Mesure de résistance • μF Mesure de capacité • T° Mesure de température • ms Mesure de la période • % Mesure de la valeur relative

Unités

• V Volt • A Ampère - Hz Hertz - Ω Ohm • F Farad • °F Degré Fahrenheit - °C Degré Celsius • ms milliseconde • k kilo (kΩ - kHz) • M Méga (MΩ - MHz) • n nano (nF) • μ micro (μV - μA - μF) • m milli (mV - mA - mF) • % Pourcentage

Description fonctionnelle (suite)

Symboles	Désignation
AC	Mesure du signal alternatif RMS
DC	Mesure du signal continu
AC + DC	Mesure du signal alternatif et continu TRMS
AUTO	Changement automatique du calibre

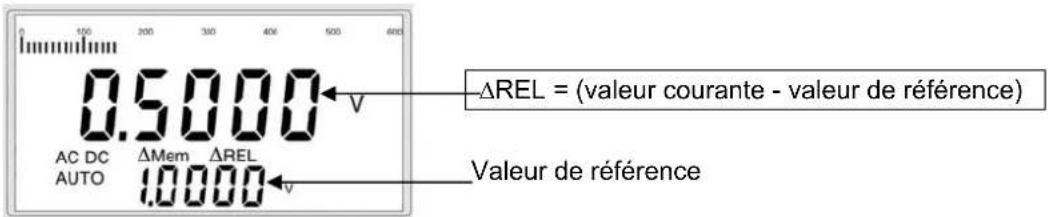

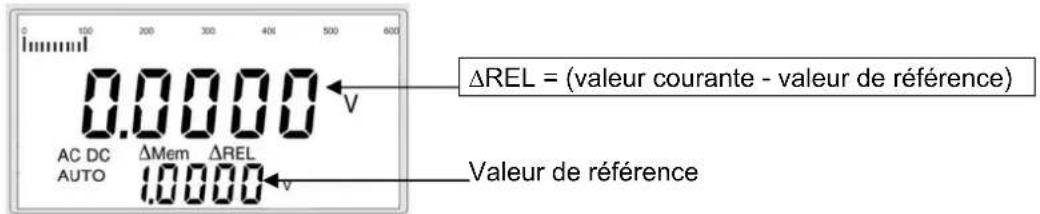

ΔREL	Valeurs relatives par rapport à une référence

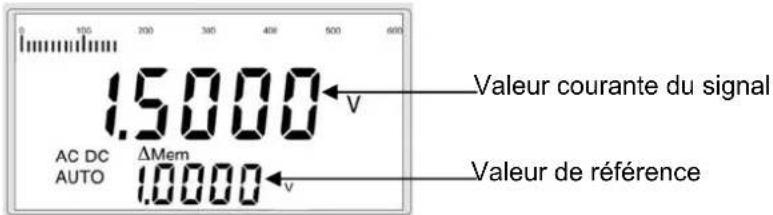

ΔMem	Présence d'une valeur de référence en mémoire
HOLD	Mémorisation et visualisation des valeurs mémorisées
MAX	Valeur maximale
MIN	Valeur minimale
PEAK+	Valeur crête maximale
PEAK-	Valeur crête minimale
.run r.un ru.n	Capacimètre, acquisition en cours
----	Mesure de fréquence impossible
O.L	Dépassement des capacités de mesure
V	Volt
Hz	Hertz
F	Farad
°C °F	Degré Celsius, degré Fahrenheit
A	Ampère
%	Pourcentage
Ω	Ohm
ms	milliseconde
n	Symbole du préfixe nano-
μ	Symbole du préfixe micro-
m	Symbole du préfixe milli-
k	Symbole du préfixe kilo-
M	Symbole du préfixe méga-
●●●)	Symbole de la mesure de continuité sonore
	Symbole de la mesure et du contrôle d'une jonction de semi-conducteur
	Attention, possibilité de choc électrique (*)
	Communication USB

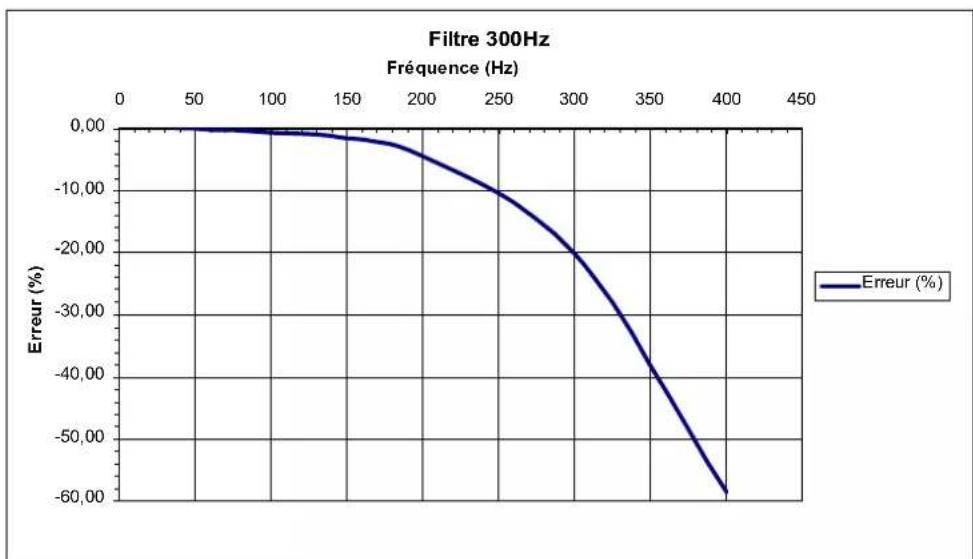

	Filtre MLI 300 Hz

Lors de mesures de tensions supérieures à 60 VDC ou 25 VAC, le sigle clignote sur l'afficheur.

Commutateur

La position du commutateur détermine la fonction de mesure choisie. La rotation du commutateur est prioritaire sur l'action des touches. Le passage d'une position à l'autre occasionne une réinitialisation de la configuration du mode de mesure.

Le passage d'une fonction de mesure à l'autre désactive la touche HOLD, si le mode HOLD était sélectionné.

Le commutateur possède 10 positions :

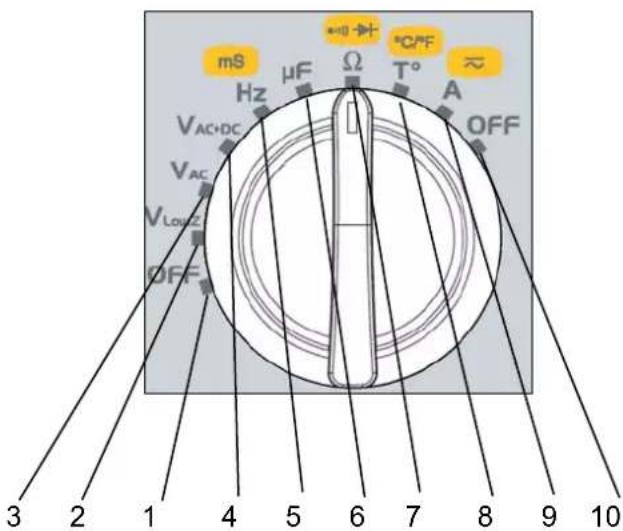

mS Hz μF Ω °C/°F ≈ VAC+DC VAC VLowZ OFF 3 2 1 4 5 6 7 8 9 10

1. Mode OFF - Arrêt du multimètre
2. Mesure de tension alternative en basse impédance (V LowZ)
3. Mesure de tension en AC RMS
4. Mesure de tension en DC ou AC+DC en haute impédance (V)
5. Mesure de fréquence
6. Mesure de capacité
7. Mesure de résistance, mesure de continuité sonore, test diode

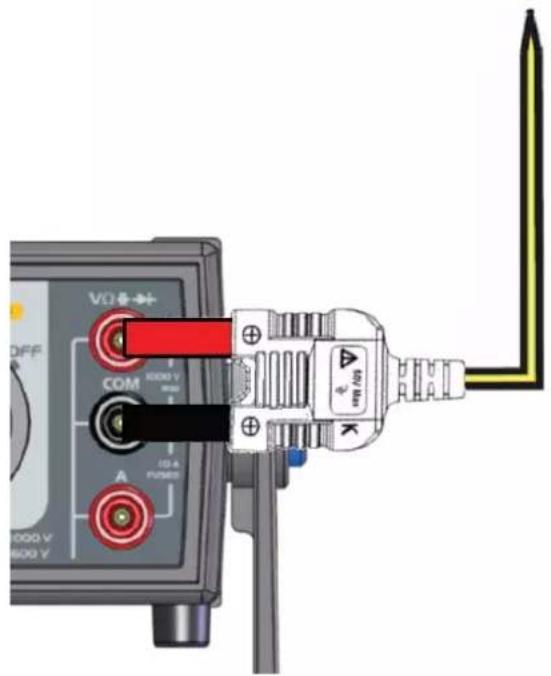

8. Mesure de température T, K
9. Mesure d'intensité A (en AC, DC ou AC+DC)
10. Mode OFF - Arrêt du multimètre

Clavier

Le clavier possède les touches de fonction suivantes :

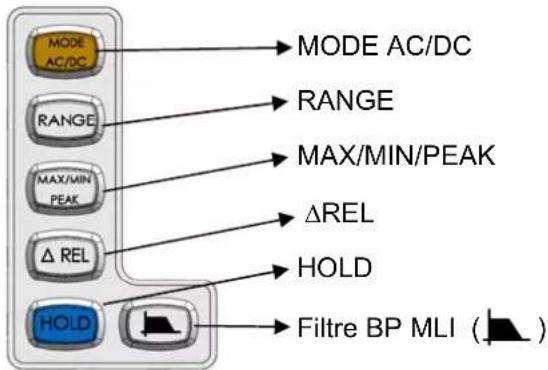

MODE AC/DC RANGE MAX/MIN/PEAK ΔREL HOLD HOLD Filtre BP MLI ( )

Les touches sont prises en compte et agissent dès l'appui. Si l'action sur les touches est validée, l'instrument émet un bip.

Règles générales

Pour les touches, on distingue 2 types d'action possible :

• Appui court : appui sur la touche d'une durée inférieure à 2 secondes, validé par un bip, dès que l'appui de touche est détecté.
• Appui long : appui sur la touche d'une durée supérieure à 2 secondes, validé par un bip, dès que l'appui de touche est détecté.

Choix du couplage AC, DC, AC+DC, du style de bargraph ou de la touche de fonction secondaire du clavier (couleur jaune).

Choix manuel du calibre de mesure. Le calibre définit l'étendue de mesure maximale que l'instrument peut effectuer.

Le mode Auto Range est activé par défaut.

Affichage des modes MAX, MIN, PEAK+ ou PEAK- :

• MAX et MIN renseignent les valeurs les plus élevées et les plus faibles de la mesure efficace.
• PEAK+ affiche la valeur de crête maximale instantanée de la mesure.
• PEAK- affiche la valeur de crête minimale instantanée de la mesure.

Mémorisation des mesures et des grandeurs à un instant donné.

Maintien de l'affichage sans stopper les acquisitions. Le bargraph continue à fonctionner normalement.

La touche permet de désactiver le rétroéclairage de l'instrument.

Affichage et mémorisation de la valeur de référence de la valeur différentielle dans l'unité de la grandeur mesurée.

Cette touche permet de limiter la bande passante à ≈ 300 Hz.

Grâce au filtre passe-bas (4ème ordre), il est possible de mesurer la tension effective fournie par un variateur de vitesse type MLI (pour moteur asynchrone).

Voir courbes p. 29 et 37.

Description fonctionnelle (suite)

Tableau de synthèse

des touches	Appuis courts, successifs Appui long
MODE AC/DC	- Choix du couplage AC, DC ou AC+DC- Accès à la deuxième fonction (marquage jaune sur la face avant)- En mode ΔREL ou MAX/MIN PEAK plus ΔREL, la touche permet de passer de (valeur courante - valeur de référence) à la valeur courante - valeur de référence x 100 valeur de référenceLa valeur est affichée en %.	Choix du style de bargraph : Bargraph avec graduation de zéro à la pleine échelle ou à zéro central
RANGE	- Choix manuel de la gamme de mesure- Sortie du mode MAX/MIN, PEAK
* MAX/MIN PEAK(*) Voir exemple, p. 13	- 1^er appui : enregistrement des MAX, MIN, PEAK+, PEAK- (sur le 2ème afficheur). La valeur max. est affichée par défaut.- Appuis suivants : consultation des valeurs enregistrées	Sortie du mode MAX/MIN PEAK
HOLD	- Activation/désactivation du maintien de l'affichage. L'acquisition continue de tourner en tâche de fond.En mode MAX/MIN PEAK, quand le HOLD est actif, le clignotement du symbole « MAX MIN PEAK » indique que l'acquisition continue en tâche de fond.	HHC5]
* ΔREL(*) Voir exemple, p. 14	- 1^er appui : active le mode relatif ΔREL (valeur courante - valeur de référence) et mémorise la valeur mesurée qui servira de référence. « ΔMem » indique la mémorisation de la référence.- Appuis suivants : bascule l'affichage entre valeur mesurée, référence et mesure relative ΔREL, référence pour les consulter.	Sortie du mode ΔREL et effacement de la valeur de référence (extinction du symbole ΔMem)
	Activation du filtre de BP 300 Hz Activation/désactivation du beep des touches

Les fonctions : AC/DC, RANGE PEAK HOLD Δ REL, sont accessibles par appuis successifs, courts ou longs, sur une touche (voir tableau ci-dessus). Les fonctions ne sont pas exclusives, mais combinables.

Il est donc possible de faire du MAX/MIN PEAK en relatif ou du relatif simplement. De même, le mode HOLD s'applique à toutes les fonctions et n'entrave pas la surveillance MAX/MIN PEAK, il ne fait que figer l'affichage. Chaque appui est validé par un signal sonore.

Mode max/min PEAK

Exemples d'affichage en fonction VAC+DC

Signal mesuré : 230 V, 50 Hz :

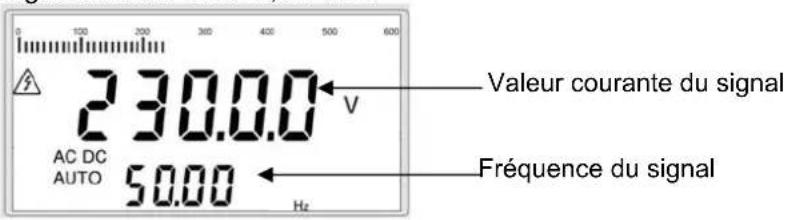

230.0.0 V Valeur courante du signal AC DC AUTO 50.00 Hz Fréquence du signal

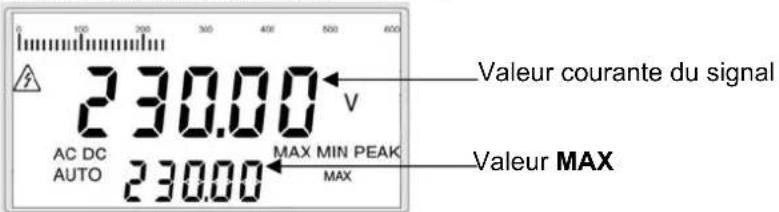

pour la valeur MAX : Premier appui sur la touche MAX/MIN PEAK :

Valeur courante du signal 230.00 V AC DC MAX MIN PEAK AUTO 230.00 MAX Valeur MAX

Le signal mesuré passe à 250V, 50 Hz :

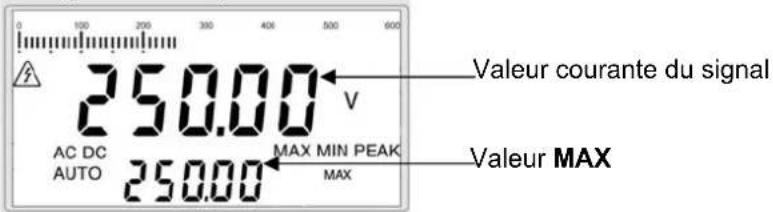

Valeur courante du signal 250.00 V AC DC MAX MIN PEAK AUTO 250.00 MAX Valeur MAX

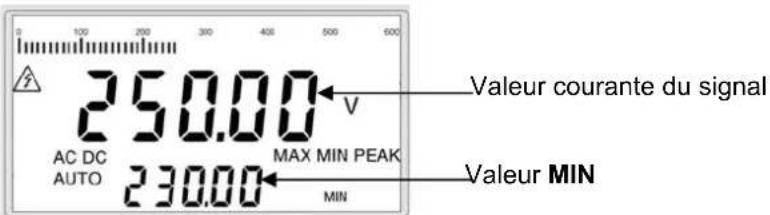

pour la valeur MIN : Deuxième appui sur la touche MAX/MIN PEAK :

250.00 Valeur courante du signal AC DC AUTO MAX MIN PEAK 230.00 MIN Valeur MIN

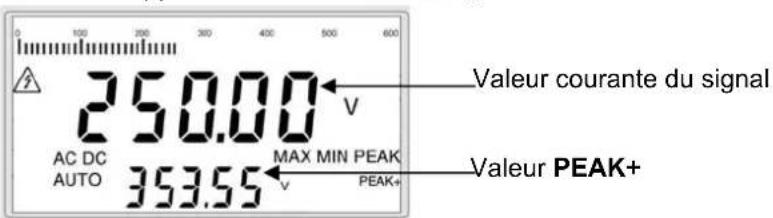

pour la valeur PEAK+ : Troisième appui sur la touche MAX/MIN PEAK :

Valeur courante du signal 250.00 V AC DC MAX MIN PEAK AUTO 353.55 V PEAK+ Valeur PEAK+

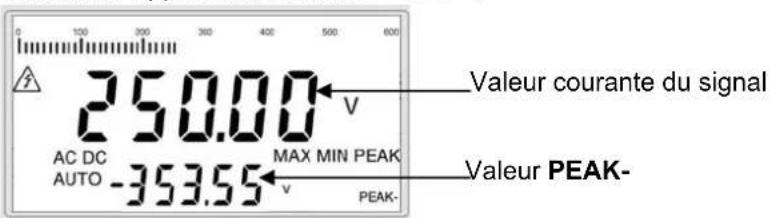

pour la valeur PEAK- : Quatrième appui sur la touche MAX/MIN PEAK :

250.00 Valeur courante du signal MAX MIN PEAK Valeur PEAK- AC DC AUTO -353.55 PEAK-

Exemples d'affichage en fonction vac+dc

Signal mesuré : 1 V, 100 Hz :

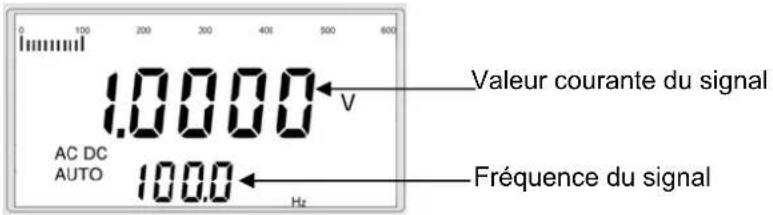

Valeur courante du signal AC DC AUTO 100.00 Hz 100.00 V Fréquence du signal

Activation du mode

△REL par un appui court sur la touche △REL :

0.0000 ΔREL = (valeur courante - valeur de référence) AC DC ΔMem ΔREL AUTO 1.0000 V Valeur de référence

Le signal passe à 1,5 V ( REL = 1,5 V - 1 V = 0,5 V )

0.5000 ΔREL = (valeur courante - valeur de référence) AC DC ΔMem ΔREL AUTO 1.0000 V Valeur de référence

Désactivation du mode δrel par

Un appui sur la touche △ REL :

0 100 200 300 400 500 600 1.5000 V AC DC ΔMem AUTO 1.0000 V Valeur courante du signal Valeur de référence

Un appui long sur la touche △REL efface la valeur de référence et permet de sortir du mode △REL.

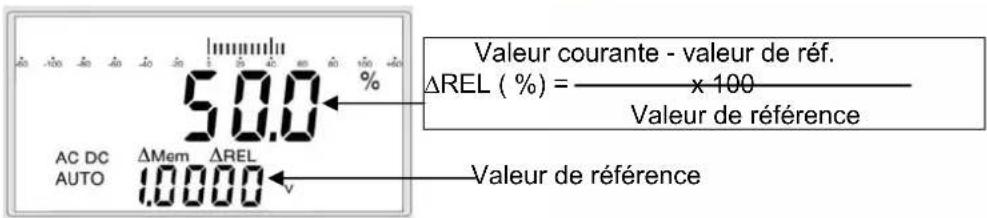

Appui court, en mode REL, sur la touche MODE AC/DC :

Valeur courante - valeur de réf. ΔREL ( % ) = ×100 Valeur de référence AC DC ΔMem ΔREL AUTO 1.0000 v Valeur de référence

Description fonctionnelle (suite)

Fonctions du commutateur et des touches

Pour accéder aux fonctions V LowZ, V AC, V _AC+DC, Hz, Ω, μF, T°, A, pointez le commutateur sur la position de la fonction choisie.

Voici les combinaisons possibles en fonction du type de mesure :

Types de mesure Max/	Min Peak	±	ΔREL		Range		HOLD
					Auto.	Manu.
Tension VLowZ Tension VAC Tension VAC+DC Courant AAC, AAC+DC	√ √	√		en ΔREL seulement	√	√ √	√
Tension Vdc Courant Adc	√	-	√ √	√		√ √		-
Tension 60mVdc	√	-	√ √		-	√ √		-
Tension 60mVAC Tension 60mVAC+DC	√ √	√		en ΔREL seulement	-	√ √	√
Température	√	-	√ √			√ √		-
Ohmmètre	√	-	√ √			√ √		-
Capacité	√	-	√ √	√ √				-
Fréquence	√	-	√		√	-	√	-
Période (1/F)	-	-	--		√	-	√	-
Continuité	-	-	--		√	-- -
Diode	-	-	--		√	-	√	-

Consignes avant la mise en service

L'utilisation de ce multimètre implique de votre part, le respect des règles de sécurité habituelles permettant :

• de vous protéger contre les dangers du courant électrique,
• de préserver le multimètre contre toute fausse manœuvre.

Pour votre sécurité, n'utilisez que les cordons livrés avec l'instrument. Avant chaque utilisation, veillez à ce qu'ils soient en parfait état.

Alimentation

à partir du réseau à 230V ± 10% (version US : 110V ± 10%); 45Hz à 65Hz

La prise de raccordement au réseau se trouve sur la face arrière de l'instrument. (Le raccordement à la terre sert à écouler les courants vers la terre.)

Mise sous tension, arrêt

Actionnez l'interrupteur secteur M/A situé sur la face arrière de l'instrument pour mettre celui-ci sous tension.

Un témoin lumineux en face avant de l'instrument indique que celui-ci est sous tension.

Mise en service

Le commutateur est sur la position « OFF ». Tournez le commutateur vers la fonction de votre choix. L'ensemble des segments de l'afficheur apparaît pendant quelques secondes, puis l'écran de la fonction choisie s'affiche. Le multimètre est alors prêt pour les mesures.

• La mise en route avec appui simultané maintenu sur la touche HOLD (jusqu'au retentissement du beep sonore) permet de visualiser l'ensemble des segments de l'afficheur
• Un deuxième appui court permet de visualiser :

• la version hardware (A, B, C, etc.), - la version logicielle - le modèle de l'instrument (MX 5006 ou MX 5060).

- Un troisième appui court permet de sortir du mode.

Mise en veille

Mettez le commutateur en position « OFF ».

1. Mesure de tension

VAC+DC: Mesure de tension alternative, ou mesure de tension alternative superposée à une tension continue, ou mesure de tension continue en haute impédance.

Mesure de tension alternative en haute impédance

2: Cette position est prévue pour effectuer des mesures dans les installations électriques. L'impédance d'entrée < 1 MΩ permet d'éviter la mesure de tensions « fantôme » dues aux couplages entre les lignes.

Dans tous les cas, « O. L » s'affiche au-delà de 1050 V et un beep retentit lorsque la mesure dépasse 600 V.

1. Pointez le commutateur sur V LowZ ou V AC+DC V AC
2. Sélectionnez le couplage du signal AC+DC ou DC en appuyant sur

(couplage par défaut AC+DC).

En fonction de votre sélection, l'écran affiche DC ou AC+DC.

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
2. Placez les pointes de touche aux bornes du circuit à mesurer :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Par défaut, le 2^ème afficheur indique la fréquence, sauf en DC.

Remarque : Il est possible d'activer le filtre en V_LowZ, V_AC+DC, V_AC. La fréquence de coupure du filtre est ≤ 300 Hz. Lorsqu'on mesure une tension de fréquence supérieure à 150 Hz, elle est fortement atténuée et donc une erreur importante peut être constatée. Il faut alors désactiver le filtre pour avoir toute la bande passante.

2. Mesure de courant

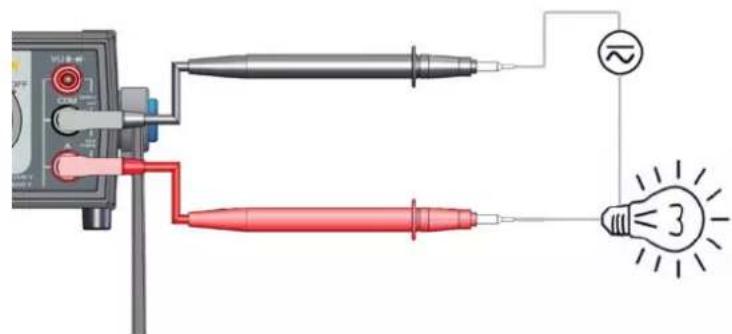

1. Pointez le commutateur sur A
2. Sélectionnez la nature du signal AC+DC, AC ou DC en appuyant sur. En fonction de votre sélection, l'écran affiche AC, DC ou AC DC.
3. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « A ».
4. Placez les pointes de touche en série entre la source et la charge :

5. Lisez la valeur de la mesure indiquée sur l'afficheur.

« O. L » s'affiche, si I > 20 A.

Par défaut, le 2ème afficheur indique la fréquence, sauf en DC.

Remarque : Il est possible d'activer le filtre en AAC+DC, AAC. La fréquence de coupure du filtre est ≤ 300 Hz.

Lorsqu'on mesure un courant de fréquence supérieure à 150 Hz, il est fortement atténué et donc une erreur importante peut être constatée. Il faut alors désactiver le filtre pour avoir toute la bande passante.

3. Mesure de fréquence

1. Pointez le commutateur sur Hz.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
3. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une tension

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Appuyez sur MODE AC/DC pour obtenir la période du signal 1/F (ms).

4. Mesure de résistance

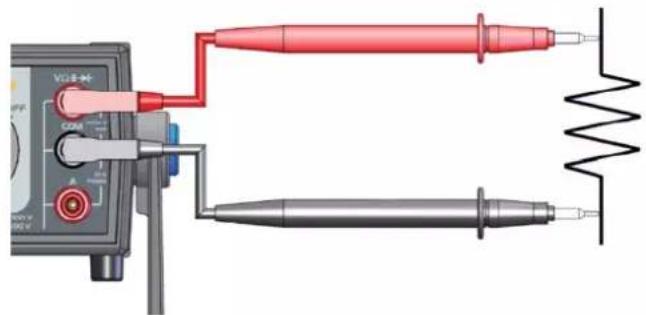

1. Pointez le commutateur sur Ω.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
3. Placez les pointes de touche aux bornes du composant.

Remarque : Toutes les mesures de résistance doivent se faire hors tension. Cependant, la présence d'une tension empêchera ou faussera la mesure, sans endommager l'instrument.

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. « O. L » s'affiche, si le circuit est ouvert.

5. Mesure de continuité sonore

1. Pointez le commutateur sur
2. Appuyez sur MODE AC/DC ; le symbole « ● » s'affiche.
3. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
4. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une tension.

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Le beep de continuité retentit lorsque R < 30 ± 3.
3. « O. L » s'affiche, si le circuit est ouvert.

6. Test diode

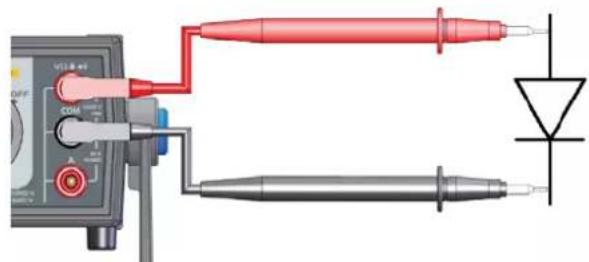

1. Pointez le commutateur sur
2. Appuyez deux fois sur MODE AC/DC ; le symbole « » s'affiche.
3. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
4. Placez les pointes de touche aux bornes du composant :

1. Lisez la valeur de la mesure de la tension de seuil de la jonction indiquée sur l'afficheur.
2. « O. L » s'affiche, si le circuit est ouvert ou seuil de la diode > 3 V.

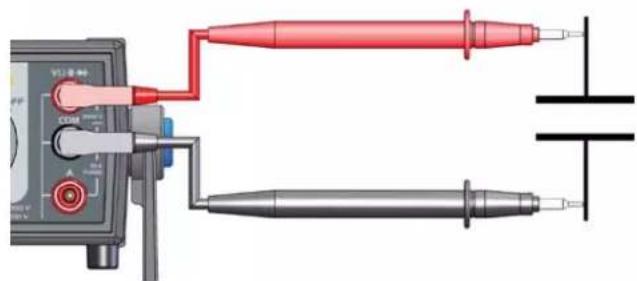

7. Mesure de capacité

1. Pointez le commutateur sur μF.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
3. Placez les pointes de touche aux bornes du composant :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

« O. L » s'affiche, si la valeur à mesurer dépasse la capacité de la gamme. « O. L » s'affiche, si le condensateur est en court-circuit.

Pour les fortes valeurs, le cycle de mesure comprend l'affichage de « run » avec un point décimal « chenillard ». Cela signifie que l'acquisition est en cours ; attendez l'affichage du résultat numérique.

Le « run » s'affiche immédiatement, si la mesure précédente était sur une petite gamme.

La décharge préalable de très fortes capacités permet de réduire la durée de la mesure.

8. Mesure de température

1. Pointez le commutateur sur T°.
2. Appuyez sur MODE AC/DC pour permuter l'unité de l'échelle de température (°C ou °F) entre les deux afficheurs.

L'unité affichée par défaut sur l'afficheur principal est le °C.

1. Branchez la sonde de température (thermocouple K) aux bornes « COM » et « + » en respectant la polarité :

OFF VΩ COM 1000 V 10A pulse A 1000 V 1000 V Power Max

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

Si « O. L » s'affiche, le thermocouple est coupé ou la valeur à mesurer dépasse la capacité de la gamme. Si on court-circuite les entrées, l'instrument affiche la température ambiante.

Remarque : Pour plus de précision, évitez de soumettre l'instrument à de brusques changements de température.

Comment mesurer les différentes grandeurs ? (suite)

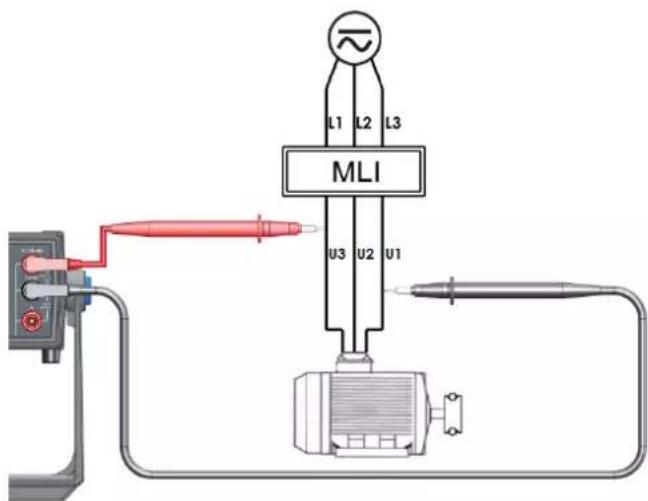

1. Mesure sur un variateur de vitesse type MLI

Mesure de tension

1. Pointez le commutateur sur V LowZ.
2. Sélectionnez le filtre en appuyant sur
3. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ».
4. Placez les pointes de touche entre deux phases du circuit à mesurer :

L1 L2 L3 MLI U3 U2 U1

1. Lisez les valeurs de la mesure indiquée sur l'afficheur (tension et fréquence) : « O. L » s'affiche au-delà de 1050 V et un beep retentit lorsque la mesure dépasse 600 V.

La présence du symbole

assurez-vous que le filtre est actif.

Remarque : Il est très important de laisser le filtre activé pour mesurer les valeurs de la tension et de la fréquence du signal sans être perturbé par le MLI.

Caractéristiques techniques du MX 5006

Précision : Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties. « n% + nD » signifie Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670). « n % de la lecture + n Digit » Les spécifications techniques ne sont garanties qu'après une durée de 30 min de mise en température. Sauf indication spéciale, elles sont valables de 5 % à 100 % (cf. CEI 485) de la gamme de mesure.

Tensions

Protection : 1414 Vpk

Tension continue

VDC

Gamme	Domaine de mesure spécifié	Résolution Erreur intrinsèque
600 mV 0 à 600,0 mV 0	1 mV 0,5 % L + 2 D
6 V 0 à 6,000 V 0,001 V
60 V 0 à 60,00 V 0,01 V
600 V 0 à 600,0 V 0,1 V
1000 V *	0 à 1000 V 1 V

L'affichage indique "+OL" au-delà de +1050 V et "-OL" au-delà de -1050 V.

Tension alternative

VLowZ AC RMS

La bande passante est réduite à 300 Hz, si le filtre est activé. La mesure de fréquence est effectuée comme la mesure dans une BP de 300 Hz.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz)1)	Impédance d'entrée //< 50 pF	Facteur de crête
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	1,2 % L+0,25 % x [F(kHz)-1] L ± 5 D	45<F<65Hz0,3 % L typ.à 100 Hz0,7 % L typ.à 150 Hz1,8 % L typ.à 300 Hz30 % L typ.	520 kΩ	3 à 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V	1,2 % L+0,18 % x [F(kHz)-1] L ± 3 D			3 à 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V				3 à 50 V
600 V 0 à 600,0 V		60,0 à 600,0 V	0,1 V				3 à 500 V
1000 V2)	0 à 1000 V	60 à 1000 V	1 V				1,42 à 1000 V

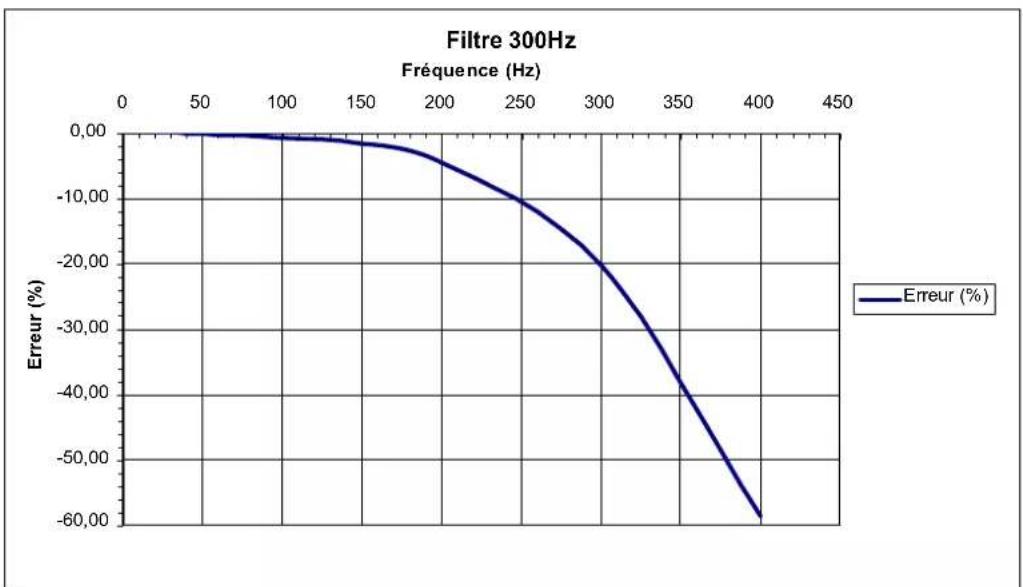

1) Voir la courbe typique du filtre 300 Hz, p. 29.

2) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Caractéristiques techniques du MX 5006 (suite)

Vac RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz)1)	Bande passante	@ 1 kHz Impédance d'entrée // < 50 pF	Facteur de crête
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	1 % L + 0,25 % x [F(kHz)-1]L ± 5 D	4510 Hz à 50 kHz10,9 MΩ10,9 MΩ	10 Hz à 50 kHz	10,9 MΩ	3 à 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V	10,9 MΩ	à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à 100 Hz 0,7 % L typ.à	10 Hz à 100 kHz		3 à 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V	10,82% MΩ-0,18 % x [F(kHz)-1]L ± 3 D				3 à 50 V
600 V	0 à 600,0 V	60,0 à 600,0 V	0,1 V	10,008 MΩ 3	à 500 V à 300 Hz 30 % L typ.
1000 V2)	0 à 1000 V	60 à 1000 V	1 V				10,008 MΩ	1,42 à 1000 V

1) Voir courbe typique du filtre 300 Hz, p. 29.

2) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Tension alternative et continue AC+DC TRMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude DC (±)	Incertitude AC (±)	Incertitude supplémentaire F (Hz)1)	Bande passante	Impédance d'entrée // < 50 pF	Facteur de crête
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	10,9 MΩ0,8 % L ± 10 D10,082 MΩ10,008 MΩ	0,8 % L + 0,18 % x [F(kHz)-1] L ± 5 D	4510 Hz à 50 kHz	10 Hz à 50 kHz	10,9 MΩ	3 à 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V		0,8 % L + 0,18 % x [F(kHz)-1] L ± 3 D	à 100 Hz 0,7 % L typ.à 150 Hz 1,8 % L typ.à 300 Hz 30 % L typ.	10 Hz à 100 kHz		3 à 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V						3 à 50 V
600 V	0 à 600,0 V	60,0 à 600,0 V	0,1 V						3 à 500 V
1000 V2)	0 à 1000 V	60 à 1000 V	1 V					10,008 MΩ	1,42 à 1000 V

1) Voir courbe typique du filtre 300 Hz, p. 29.

2) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Courant continu

Conditions de référence particulières :

Gamme μA : La mesure d'intensité de forte valeur pendant une longue durée peut provoquer un échauffement de certains composants. Dans ce cas, il est nécessaire d'attendre un certain temps, afin de retrouver les caractéristiques métrologiques spécifiées en μA.

Adc RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±)	Chute de tension	Protection
6000 μA 0 à 6	000 μA 2 à 600	0 μA 1 μA 0,8 %	L ± 5 D 25 mV / mA			Fusible 11A/1000V >20 kA
60 mA 0 à 60	00 mA 0,02 à 60	0,00 mA 0,01 mA	0,8 % L ± 2 D	3 mV / mA
600 mA 0 à 60	0,0 mA 0,2 à 60	0,0 mA 0,1 mA	0,8 % L ± 2 D	0,58 mV / mA
6 A	0 à 6,000 A 0	200 à 6,000 A 0	001 A 0,8 % L ± 3 D	0,05 V / A
10 A / 20 A*	0 à 20,00 A 0	20 à 20,00 A 0,0	1 A 0,8 % L ± 2 D		0,05 V / A

L'affichage indique "OL" au-delà de 19,99 A. Le symbole ⚠ clignote et un beep retentit au-delà de 10 A.

(*) Surcharge admissible : 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

AAC RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±) 40Hz à 20kHz (**)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à 6000 μA	60 à 6000 μA	1 μA	1,2 % L ± 5 D	2,6 à 5 mA	25 mV / mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,00 mA	6,00 à 60,00 mA	0,01 mA	1 % L ± 3 D	2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,0 mA	60,0 à 60,0 mA	0,1 mA		2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,000 A	0,600 à 6,000 A	0,001 A 1,2 % L ± 5 D 2,8 à 5 A 0,05 V / mA
10 A / 20 A*	0 à 20,00 A	1,00 à 10,00 A	0,01 A 1 % L ± 3 D 3,7 à 8 A 0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole ⚠ clignote et un beep retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

(*) Surcharge admissible : 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

(**) Incertitude supplémentaire avec le filtre 300 Hz, voir courbe p. 29.

Courant alternatif et continu

Attention : la somme AC+DC ne doit jamais dépasser la gamme 600 mA, 60 mA, 6000 μA, 6 A, ou 10 A, selon le cas.

La composante AC doit représenter au moins 5 % de l'amplitude du total AC + DC pour que sa mesure soit possible.

Aac+DC TRMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude AC 40Hz à 20kHz (±) (**)	Incertitude supplémentaire DC (±)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à 6000 μA	60 à 6000 μA	1 μA	1,2 % L + 0,08 % x [F(kHz)-1]L ± 5 D	± 15 D 2,6	à 5 mA	25 mV / mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,00 mA	6,00 à 60,00 mA	0,01 mA	1 % L + 0,08 % x [F(kHz)-1]L ± 3 D	± 13 D	2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,0 mA	60,0 à 60,0 mA	0,1 mA			2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,000 A	0,600 A à 6,000 A	0,001 A	1,2 % L + 0,08 % x [F(kHz)-1]L ± 5 D	± 10 D 2,8	à 5 A	0,05 V / mA
10 A /20 A*	0 à 20,00 A	0,60 A à 20,00 A	0,01 A	1 % L + 0,08 % x [F(kHz)-1]L ± 3 D	± 10 D 3,7	à 8 A	0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole ⚠ clignote et un beep retentit au-delà de 10 A.

(*) Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK (**) Incertitude supplémentaire avec le filtre 300 Hz, voir courbe p. 29.

Fréquence

Protection : 1414 Vpk

Conditions de référence particulières : 150 mV < U < 600 V

Lorsque le commutateur est sur la position Hz, le filtre 300 Hz n'est pas en service.

Commutateur en position « hz », mesure de la fréquence d'une tension

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution Erreur intrinsèque
60 Hz 10,00 à 60,00 Hz	10,00 à 60,00 Hz	0,01 Hz
600 Hz 10,0 à 600,0 Hz	10,0 à 600,0 Hz	0,1 Hz
6 kHz 0 à 6,000 kHz	0,010 à 6,000 kHz	0,001 kHz
60 kHz 0 à 60,00 kHz	0,01 à 60,00 kHz	0,01 kHz

En dessous de 10 Hz, ou si le niveau de détection du signal est insuffisant, la valeur est forcée à zéro.

Remarque : La mesure de la période en ms est accessible par la touche

Fréq. tension ou fréq. courant, en simultané, (affichage secondaire)

Conditions de référence particulières : 150 mV < U < 600 V

0,15 A < I < 10 A Fréquence max. mesurable en volt : 60 kHz Fréquence max. mesurable en ampère : 60 kHz

Lorsque le commutateur est sur la position VLowZ, Volts ou Ampère, si le filtre 300 Hz est activé, la fréquence mesurable reste dans les limites de la BP du filtre.

En dessous de 10 Hz ou si le niveau de détection du signal est insuffisant, l'affichage est forcé à « ---- ».

Résistance

Protection : 1414 Vpk

Conditions de référence particulières :

L'entrée (+ COM) ne doit pas avoir été surchargée suite à l'application accidentelle d'une tension sur les bornes d'entrée, alors que le commutateur est en position Ω ou T°.

Si c'est le cas, le retour à la normale peut prendre une dizaine de minutes.

Gamme	Domaine de mesure spécifié	Résolution Incertitude		Courant de mesure	Tension en circuit ouvert
600 Ω	0 à 600,0 Ω *	0,1 Ω	0,4 % L ± 2 D	≈ 1 mA	< 5 V
6 kΩ	0 à 6,000 kΩ	0,001 kΩ	0,4 % L ± 2 D	≈ 126,6 μA
60 kΩ	0 à 60,00 kΩ	0,01 kΩ		≈ 12,6 μA
600 kΩ	0 à 600,0 kΩ	0,1 kΩ		≈ 1,26 μA
6 MΩ	0 à 6,000 MΩ	0,001 MΩ	1,5 % L ± 3 D	≈ 240 nA
60 MΩ	0 à 60,00 MΩ	0,01 MΩ	3 % L ± 3 D	≈ 29 nA

Continuité sonore

Protection : 1414 Vpk - Temps de réponse < 100 ms

Gamme Résolution	Incertitude		Tension en circuit ouvert	Courant de mesure
600 Ω	0,1 Ω	Signal sonore déclenché < 30 Ω ± 5 Ω	< 5 V	< 1,1 mA

Test diode

Protection : 1414 Vpk

Gamme Résolution	Incertitude		Tension en circuit ouvert	Courant de mesure
3 V	1 mV	Signal sonore déclenché < 40 mV ± 10 mV	< 5 V	< 1,1 mA

Capacité

Protection : 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Erreur intrinsèque	Courant de mesure	Temps de mesure
6 nF	0,100 à 6,000 nF	0,100 à 6,000 nF	0,001 nF	2 % L ± 15 D	≈ 1,26 μA	≈ 400 ms
60 nF	0 à 60,00 nF	0 à 60,00 nF	0,01 nF	1 % L ± 8 D	≈ 1,26 μA	≈ 400 ms
600 nF	0 à 600,0 nF	0 à 600,0 nF	0,1 nF	1 % L ± 5 D	≈ 1,26 μA	≈ 400 ms
6 μF	0 à 6,000 μF	0 à 6,000 μF	0,001 μF	1 % L ± 5 D	≈ 12.6 μA	≈ 0,125 s/μF
60 μF	0 à 60,00 μF	0 à 60,00 μF	0,01 μF	1 % L ± 5 D	≈ 126,6 μA	≈ 0,125 s/μF
600 μF	0 à 600,0 μF	0 à 600,0 μF	0,1 μF	3 % L ± 5 D	≈ 1 mA	≈ 0,125 s/μF
6 mF	0 à 6,000 mF	0 à 6,000 mF	1 μF	4 % L ± 5 D	≈ 1 mA	≈ 17 s/mF
60 mF	0 à 60,00 mF	0 à 60,00 mF	10 μF	6 % L ± 5 D	≈ 1 mA	≈ 17 s/mF

L'utilisation de fils très courts et blindés est vivement recommandée.

Température

Protection : 1414 Vpk

Conditions de référence particulières :

Un échauffement interne a pu être provoqué par :

la mesure d'intensité de forte valeur pendant une longue durée, la surcharge de l'entrée +COM lorsque le commutateur est sur la position T° ou Ω.

Dans ce cas, il est nécessaire d'attendre un certain temps, afin de retrouver les caractéristiques métrologiques spécifiées.

Le multimètre doit être à la température du local. Dans le cas contraire, retrouver les caractéristiques métrologiques peut prendre jusqu'à 2 h. Sinon, cela se traduit par un décalage de température, car la référence de température de soudure froide est un peu faussée.

En cas de doute, il est possible de vérifier la mesure d'une température connue (exemple : température ambiante) avec le thermocouple.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±)
basse	- 200,0 °C à 200,0°C -	60,0°C à 200,0°C 0,1°C	0,5 % L ± 2°C
	- 328,0°F à 392,0°F - 76,0°F à 392,0°F 0,1°F	0,5 % L ± 4°F
haute	- 200°C à 1200°C - 60°C à 1200°C 1°C 0,5 % L ± 2°C
	- 328°F à 2192°F - 76°F à 2192°F 1°F	0,5 % L ± 4°F

La précision annoncée en mesure de température externe ne tient pas compte de la précision du couple K.

Il n'y a pas de butée supérieure à l'affichage de la température, hormis celle des 6000 D de l'afficheur.

Ajoutez 1 % L + 30 D pour obtenir la précision correspondante à la fonction et à la gamme.

Fmax = 1 kHz (1 ms)

MAX / MIN

Ajoutez 0,2 % L + 2 D pour obtenir la précision correspondante à la fonction et à la gamme.

Temps d'acquisition des extrema : 100 ms environ.

Fonctionnement du beep sonore

Beep signalant une touche valide → son aigu	4 kHz, 100 ms
Beep signalant une touche invalide → son grave	1 kHz, 100 ms
3 beeps successifs avec un temps mort de 5 seconde intercalé (beep beep beep - temps mort - beep beep beep) signalant un dépassement du seuil de dangerosité (600 V) → son moyen	2 kHz, 100 ms
2 beeps successifs (beep beep) signalant l'enregistrement des MAX, MIN, PEAK : → son moyen	2 kHz, 100 ms
Courant > 10 A	4 kHz, 100 ms

Caractéristiques techniques du MX 5006 (suite)

Variation dans le domaine nominal d'utilisation

Grandeur d'influence	Plage d'influence	Grandeur influencée	Influence
			typique MAX
Température	0°C... 1828 ... 40°C	VDC mV	0,01 % L ± 0,2 D / 1°C	0,02 % L ± 0,25 D /1°C
		VAC mV, VLowZ mV	0,08 % L ± 0,2 D / 1°C	0,15 % L ± 0,25 D /1°C
		VDC	0,01 % L ± 0,1 D / 1°C	0,05 % L ± 0,1 D / 1°C
		VAC, VAC+DC VLowz	0,15 % L ± 0,1 D / 1°C
		ADC	0,05 % L ± 0,1 D / 1°C	0,1 % L ± 0,1 D / 1°C
		AAC et AAC+DC	0,08 % L ± 0,1 D / 1°C	0,12 % L ± 0,1 D / 1°C
		→	0,01 % L ± 0,1 D / 1°C	0,1 % L / 1°C
		Ω	0,05 % L / 1°C 0,1	% L / 1°C
		60 MΩ	0,3 % L / 1°C
		nF, μF 0,2 %	L ± 0,1 D / 1°C
		mF	0,6 % L ± 0,1 D / 1°C
		Hz		0,01 % L / 1°C
		Température		± 2°C + 0,05 % L /1°C
		Temps de stabilisation	≈ 90 min	2 h
Humidité (sans condensation)	10 % ... 80 % HR	V A → Ω (*) Hz	0	0
Fréquence	1 kHz ... 3 kHz	VAC		4 % L
	3 kHz ... 10 kHz			6 % L

(*) en excluant la gamme 60 MΩ Réponse du filtre

Caractéristiques techniques du MX 5060

Précision : Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties. « n% + nD » signifie « n % de la lecture + n Digit ». Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670). Les spécifications techniques ne sont garanties qu'après une durée de 30 min de mise en température. Sauf indication spéciale, elles sont valables de 5 % à 100 % de la gamme de mesure.

Tensions

Protection : 1414 Vpk

Tension continue

Vdc Gamme 60 mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Gamme	Domaine de mesure spécifié	Résolution	Erreur intrinsèque
60 mV^1) 0 à 60,000 mV	0,001 mV 0,5 % L + 35 D
600 mV 0 à 600,00 mV	0,01 mV 0, 5 % L + 25 D
6 V 0 à 6,0000 V 0,0001 V			0,05 % L + 25 D
60 V 0 à 60,000 V 0,001 V
600 V 0 à 600,00 V 0,01 V
1000 V^2) 0 à 1000,0 V	0,1 V	0,07 % L + 25 D

1) Cette gamme est uniquement accessible avec la touche RANGE. Impédance d'entrée : env. 10,6 MΩ // 50 pF

2) L'affichage indique "+OL" au-delà de +1050V et "-OL" au-delà de -1050V.

Tension alternative

VLowZ AC RMS La BP est réduite à 300 Hz. En VLowZ, il n'y a pas de calibre 60 mV. La mesure de fréquence est effectuée comme la mesure dans une BP de 300 Hz.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié 3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz) 1)	Impédance d'entrée //< 50 pF	Facteur de crête
600 mV	0 à 600,00 mV	60,00 à 600,00 mV	0,01 mV	1 % L+ 0,25 % x [F(kHz)-1] L ± 30 D	45<F<65 Hz 0,3 % L typ.à 100 Hz 0,7 % L typ.à 150 Hz 1,8 % L typ.à 300 Hz 30 % L typ.	520 kΩ	3 à 500,0 mV
6 V	0 à 6,0000 V	0,6 à 6,0000 V	0,0001 V	0,5 % L + 0,18 % x [F(kHz) -1] L ± 25 D			3 à 5,0 V
60 V	0 à 60,000 V	6,000 à 60,000 V	0,001 V				3 à 50,0 V
600 V	0 à 600,00 V	60,00 à 600,00 V	0,01 V				3 à 500,0 V
1000 V 2)	0 à 1000,0 V	60 à 1000,0 V	0,1 V				1,42 à 1000,0 V

1) Voir courbe typique du filtre 300 Hz, p. 37.

2) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Caractéristiques techniques du MX 5060 (suite)

VAC RMS

Gamme 60 mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié 4)	Résolution	Incertitude (±)	Incertitude supplémentaire F(Hz) 1)	Bande passante	@ 1 kHz Impédance d'entrée //< 50 pF	Facteur de crête
60 mV 2)	0 à 60,000 mV	6,000 à 60,000mV	0,001 mV	1,5 % L ± 35 D	45< F<65 Hz 0,3 % L typ.à 100 Hz 5,0 V 0,7 % L typ.à 150 Hz 1,8 % L typ.à 300 Hz 30 % L typ.	≈ 400 Hz	10,612 MΩ	3 à 50,0 mV
600 mV	0 à 600,00 mV	60,00 à 600,00mV	0,01 mV	1 % L + 0,25 % x [F(kHz)-1] L ± 30 D		10 Hz à 50 kHz (≈ 23 % @100 kHz)	10,9 MΩ	3 à 500,0 mV
6 V	0 à 6,0000 V	0,6 à 6,0000 V	0,0001 V	10,9 MΩ 3 à 0,5 % L + 0,18 % x [F(kHz)-1] L ± 25 D		10 Hz à 100 kHz
60 V	0 à 60,000 V	6,000 à 60,000 V	0,001 V	10,082 MΩ				3 à 50,0 V
600 V	0 à 600,00 V	60,00 à 600,00 V	0,01 V	10,008MΩ				3 à 500,0 V
1000 V 3)	0 à 1000,0 V	60 à 1000,0 V	0,1 V				10,008 MΩ	1,42 à 1000,0 V

1) Voir courbe typique du filtre 300 Hz, p. 37.

2) Cette gamme est uniquement accessible avec la touche RANGE. Impédance d'entrée : env. 10,6 MΩ // 50 pF

3) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff.

4) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Tension alternative et continue AC+DC TRMS

Gamme 60 mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié 4)	Résolution	Incertitude supplémentaire DC (±)	Incertitude AC (±)	Incertitude supplémentaire F(Hz) 1)	Bande passante	Impédance d'entrée //< 50 pF	Facteur de crête
60 mV 2)	0 à 60,000mV	6,000 à 60,000mV	0,001mV	± 15 D	1,5 % L ± 35 D	45≈ 400 Hz≈ 400 Hz≈ 400 Hz≈ 400 Hz≈ 400 Hz≈ 400 Hz	≈ 400 Hz	10,612 MΩ	3 à 50 mV
600 mV	0 à 600,00mV	60,00 à 600,00mV	0,01 mV		0,8 % L + 0,18 % x [F(kHz)-1]L ± 30 D		10 Hz à 50 kHz	10,9 MΩ	3 à 500 mV
6 V	0 à 6,0000 V	0,6 à 6,0000 V	0,0001 V		0,5 % L + 0,18 % x [F(kHz)-1]L ± 25 D		10 Hz à 100 kHz	10,9 MΩ	3 à 5 V
60 V	0 à 60,000 V	6,000 à 60,000 V	0,001 V					10,082 MΩ	3 à 50 V
600 V	0 à 600,00 V	60,00 à 600,00 V	0,01 V					10,008MΩ	3 à 500 V
1000 V 3)	0 à 1000,0 V	60 à 1000,0 V	0,1 V					10,008 MΩ	1,42 à 1000V

1) Voir courbe typique du filtre 300 Hz, p. 37.

2) Cette gamme est uniquement accessible avec la touche RANGE. Impédance d'entrée env. 10,6 MΩ // 50 pF

3) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff.

4) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Courant continu

Conditions de référence particulières :

Gamme μA : La mesure d'intensité de forte valeur pendant une longue durée peut provoquer un échauffement de certains composants. Dans ce cas, il est nécessaire d'attendre un certain temps afin de retrouver les caractéristiques métrologiques spécifiées en μA.

ADC

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±)	Chute de tension	Protection
6000 μA	0 à 6000,0 μA	2,0 à 6000,0 μA	0,1 μA 0,8	% L ± 25 D 25	mV / mA	Fusible 11A/1000V >20 kA
60 mA	0 à 60,000 mA	0,020 à 60,000 mA	0,001 mA 0,8	% L ± 20 D 3	mV / mA
600 mA	0 à 600,00 mA	0,20 à 600,00 mA	0,01 mA 0,8	% L ± 20 D 0,58	mV / mA
6 A	0 à 6,0000 A	0,2000 à 6,0000 A	0,0001 A 0,8	% L ± 20 D 0,05	V / A
10 A / 20 A*	0 à 20,000 A	0,200 à 20,000 A	0,001 A 0,8	% L ± 20 D 0,05	V / A

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A.

(*) Surcharge admissible : 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

Courant alternatif

AC RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±) 40Hz à 20kHz (**)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à 6000,0 μA	60 à 6000,0 μA	0,1 μA	1,2 % L + 0,08 % x [F(kHz)-1]L ± 25 D	2,6 à 5 mA	25 mV / mA	Fusible 11A/1000V >20 kA
60 mA	0 à 60,000 mA	6,000 à 60,000 mA	0,001 mA	1 % L + 0,08 % x [F(kHz)-1]L ± 25 D	2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,00 mA	60,00 à 600,00 mA	0,01 mA		2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,0000 A	0,6000 à 6,000 A	0,0001 A	1 % L + 0,1 % x [F(kHz)-1]L ± 25 D	2,8 à 5 A	0,05 V / mA
10 A /20 A*	0 à 20,000 A	1,000 à 20,000 A	0,001 A	1,2 % L + 0,1 % x [F(kHz)-1]L ± 25 D	3,7 à 8 A	0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole ⚠ clignote et un beep retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

(*) Surcharge admissible : 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

(**) Incertitude supplémentaire avec le filtre 300 Hz, voir courbe p. 37.

Caractéristiques techniques du MX 5060 (suite)

Courant alternatif et continu

AC+DC TRMS Attention, la somme AC + DC ne doit jamais dépasser la gamme 600 mA, 60 mA, 6000 μA, 6 A, 10 A, selon le cas.

La composante AC doit représenter au moins 5 % de l'amplitude du total AC + DC pour que sa mesure soit possible.

Gamme	Domaine de fonctionne -ment	Domaine de mesures spécifiées	Résolution	Incertitude AC 40Hz - 20kHz (±) (**)	Incertitude supplémentaire DC (±)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à 6000,0 μA	60 à 6000,0 μA	0,1 μA	1 % L + 0,08 % x [F(kHz)-1]L ± 25 D	± 15 D	2,6 à 5 mA	25 mV /mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,00 mA	6,000 à 60,000 mA	0,001 mA	1 % L + 0,08 % x [F(kHz)-1]L ± 25 D		2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,00 mA	60,00 à 600,00 mA	0,01 mA			2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,0000 A	0,6000 à 6,0000 A	0,0001 A	1 % L + 0,1 % x [F(kHz)-1]L ± 25 D		2,8 à 5 A	0,05 V /mA
10 A / 20A*	0 à 20,00 A	0,600 à 20,000 A	0,001 A	1,2 % L+ 0,1 % x [F(kHz)-1]L ± 25 D		3,7 à 8 A	0,05 V /mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole ⚠ clignote et un beep retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

(*) Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

(**) Incertitude supplémentaire avec le filtre 300 Hz, voir courbe p. 37.

Fréquence

Protection : 1414 Vpk

Commutateur en position « Hz », mesure de la fréquence d'une tension

Conditions de référence particulières : 150 mV < U < 600 V

Lorsque le commutateur est sur la position Hz, le filtre 300 Hz n'est pas en service.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution Erreur intrinsèque
60 Hz 10,00 à 60,00 Hz	10,00 à 60,00 Hz	0,01 Hz
600 Hz 10,0 à 600,0 Hz	10,00 à 600,0 Hz	0,1 Hz
6 kHz 0 à 6,000 kHz	0,010 à 6,000 kHz	0,001 kHz
60 kHz 0 à 60,00 kHz	0,01 à 60,00 kHz	0,01 kHz

En dessous de 10 Hz, ou si le niveau de détection du signal est insuffisant, la valeur est forcée à zéro.

Remarque : La mesure de la période en ms est accessible par la touche AC/DC.

Fréq. Tension ou Fréq. Courant, en simultané, (affichage secondaire)

Conditions de référence particulières : 150 mV < U < 600 V 0,15 A < I < 10 A

Fréquence max. mesurable en Volts : 60 kHz Fréquence max. mesurable en Ampères : 60 kHz

Lorsque le commutateur est sur la position VLowZ, Volts ou Ampères, si le filtre 300 Hz est activé, la fréquence mesurable reste dans les limites de la BP du filtre.

En-dessous de 10 Hz ou si le niveau de détection du signal est insuffisant, l'affichage est forcé à « ---- ».

Résistance

Protection : 1414 Vpk

Conditions de référence particulières : L'entrée (+ COM) ne doit pas avoir été surchargée suite à l'application accidentelle d'une tension sur les bornes d'entrée alors que le commutateur est en position Ω ou T°. Si c'est le cas, le retour à la normale peut prendre une dizaine de minutes.

Gamme	Domaine de mesure spécifié	Résolution Incertitude		Courant de mesure	Tension en circuit ouvert
600 Ω	0 à 600,00 Ω *	0,01 Ω	0,2 % L ± 20 D	≈ 1 mA	< 5 V
6 kΩ	0 à 6,0000 kΩ	0,0001 kΩ	0,2 % L ± 20 D	≈ 126,6 μA
60 kΩ	0 à 60,000 kΩ	0,001 kΩ		≈ 12,6 μA
600 kΩ	0 à 600,00 kΩ	0,01 kΩ		≈ 1,26 μA
6 MΩ	0 à 6,0000 MΩ	0,0001 MΩ	1,5 % L ± 30 D	≈ 240 nA
60 MΩ	0 à 60,000 MΩ	0,001 MΩ	3 % L ± 30 D	≈ 29 nA

(*) Mesure REL

Continuité sonore

Protection : 1414 Vpk

Temps de réponse < 100 ms

Gamme Résolution Incertitude		Tension en circuit ouvert	Courant de mesure
600 Ω	0,01 Ω	Signal sonore déclenché < 30 Ω ± 5 Ω	< 5 V < 1,1 mA

Test diode

Protection : 1414 Vpk

Gamme Résolution Incertitude		Tension en circuit ouvert	Courant de mesure
3 V 0,1 mV	Signal sonore déclenché < 40 mV ± 10 mV	< 5 V < 1,1 mA	mA

Capacité

Protection : 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Erreur intrinsèque	Courant de mesure	Temps de mesure
6 nF	0,100 à 6,000 nF	0,100 à 6,000 nF	0,001 nF	2 % L ± 15 D	≈ 1,26 μA	≈ 400 ms
60 nF	0 à 60,00 nF	0 à 60,00 nF	0,01 nF	1 % L ± 8 D	≈ 1,26 μA	≈ 400 ms
600 nF	0 à 600,0 nF	0 à 600,0 nF	0,1 nF	1 % L ± 5 D	≈ 1,26 μA	≈ 400 ms
6 μF	0 à 6,000 μF	0 à 6,000 μF	0,001 μF	1 % L ± 5 D	≈ 12,6 μA	≈ 0,125 s/μF
60 μF	0 à 60,00 μF	0 à 60,00 μF	0,01 μF	1 % L ± 5 D	≈ 126,6 μA	≈ 0,125 s/μF
600 μF	0 à 600,0 μF	0 à 600,0 μF	0,1 μF	3 % L ± 5 D	≈ 1 mA	≈ 0,125 s/μF
6 mF	0 à 6,000 mF	0 à 6,000 mF	1 μF	4 % L ± 5 D	≈ 1 mA	≈ 17 s/mF
60 mF	0 à 60,00 mF	0 à 60,00 mF	10 μF	6 % L ± 5 D	≈ 1 mA	≈ 17 s/mF

L'utilisation de fils très courts et blindés est vivement recommandée.

Température

Protection : 1414 Vpk

Conditions de référence particulières :

Un échauffement interne a pu être provoqué par :

la mesure d'intensité de forte valeur pendant une longue durée, la surcharge de l'entrée (+, COM) quand le commutateur est sur la position T° ou Ω.

Dans ce cas, il est nécessaire d'attendre un certain temps, afin de retrouver les caractéristiques métrologiques spécifiées.

Le multimètre doit être à la température du local. Dans le cas contraire, retrouver les caractéristiques métrologiques peut prendre jusqu'à 2 h. Sinon, cela se traduit par un décalage de température, car la référence de température de soudure froide est un peu faussée.

En cas de doute, il est possible de vérifier la mesure d'une température connue (exemple : température ambiante) avec le thermocouple.

Température (suite)

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±)
basse	-200,0°C à 200,0°C	60,0°C à 200,0°C 0,1°C	0,5 % L ± 2°C
	-328,0°F à 392,0°F	76,0°F à 392,0°F 0,1°F	0,5 % L ± 4°F
haute	-200°C à 1200°C	60°C à 1200°C 1°C 0,5% L ± 2°C
	-328°F à 2192°F	76°F à 2192°F 1°F 0,5% L ± 4°F

La précision annoncée en mesure de température externe ne tient pas compte de la précision du couple K.

Il n'y a pas de butée supérieure à l'affichage de la température, hormis celle des 6000 D de l'afficheur.

Ajoutez 1 % L + 30 D pour obtenir la précision correspondante à la fonction et à la gamme.

Fmax = 1 kHz (1 ms)

MAX / MIN

Ajoutez 0,2 % L + 2 D pour obtenir la précision correspondante à la fonction et à la gamme.

Temps d'acquisition des extrema : 100 ms environ.

Fonctionnement du beep sonore

Beep signalant une touche valide → son aigu 4 kHz, 100 ms
Beep signalant une touche invalide → son grave	1 kHz, 100 ms
3 beeps successifs avec un temps mort de 5 seconde intercalé (beep beep beep -temps mort - beep beep beep) signalant un dépassement du seuil de dangerosité 600 V→ son moyen	2 kHz, 100 ms
2 beeps successifs (beep beep) signalant l'enregistrement des MAX, MIN, PEAK : → son moyen	2 kHz, 100 ms
Courant > 10 A	4 kHz, 100 ms

Caractéristiques techniques du MX 5060 (suite)

Variation dans le domaine nominal d'utilisation	Grandeur d'influence	Plage d'influence	Grandeur influencée	Influence
				typique MAX
	Température	0°C ... 1828 ... 40°C	VDC mV	0,01 % L ± 0,2 D / 1°C	0,02 % L ± 0,25 D / 1°C
			VAC mV, VLOWZ mV	0,08 % L ± 0,2 D / 1°C	15 % L ± 0,25 D / 1°C
			VDC 0,01 %	L ± 0,1 D / 1°C 0,05 % L	± 0,1 D / 1°C
			VAC, VAC+DC, VLOWZ	0,15 % L ±	0,1 D / 1°C
			ADC	0,05 % L ± 0,1 D / 1°C	0,1 % L ± 0,1 D / 1°C
			AAC et AAC+DC	0,08 % L ± 0,1 D / 1°C	0,12 % L ± 0,1 D / 1°C
			→	0,01 % L ± 0,1 D / 1°C	0,1 % L / 1°C
			Ω	0,05 % L / 1°C 0,1 % L / 1°C
			60 MΩ	0,3 % L / 1°C
			nF, μF 0,2 %	L ± 0,1 D / 1°C
			mF		0,6 % L ± 0,1 D / 1°C
			Hz		0,01 % L / 1°C
			Température		± 2°C + 0,05 % L / 1°C
			Temps de stabilisation	≈ 90 min	2 h
	Humidité (sans condensation)	10 % ... 80 % HR	V A → Ω (*) Hz	0	0
	Fréquence	1 kHz ... 3 kHz	VAC		4 % L
		3 kHz ... 10 kHz			6 % L

Réponse du filtre

Dé-environnement

Domaine de référence 23°C ± 5°C

Domaine d'utilisation spécifié 0°C à 40°C

Influence de la température, voir §. Influences

Humidité relative 0 % à 80 % de 0°C à 35°C

0 % à 70 % de 35°C à 40°C

limité à 70% pour les gammes 5 et 50 Ω

Etanchéité

Domaine de stockage - 20°C à 70°C

Alimentation

Réseau 230 V ± 10 % à 50 Hz

Commutable 110 V ± 10 % à 60 Hz (version US)

Affichage

La cadence de rafraîchissement de l'afficheur est de 200 ms.

Sécurité

Selon NF EN 61010-1 :

• Isolation classe 2 • Degré de pollution 2 • Utilisation en intérieur
• Catégorie de mesure des entrées « mesures » CAT III, 1000 V par rapport à la terre
• Catégorie de mesure des entrées « mesures » CAT IV, 600 V par rapport à la terre

Cet instrument a été conçu conforme aux normes CEM en vigueur et sa compatibilité a été testée conformément aux normes suivantes :

- Émission (cl. A) et Immunité NF EN 61326-1

Boîtier

• Dimensions 295 × 270 × 95 ~mm
• Masse 1,85 kg
• Matériaux ABS V0
• Etanchéité IP 51, selon NF EN 60529

Livrés avec l'instrument

• Notice de fonctionnement en 5 langues sur CD-ROM
• Guide de démarrage • Cordon d'alimentation secteur EU • Cordon 1,5 m droit/droit rouge • Cordon 1,5 m droit/droit noir
• Pointe de touche CATIV 1 kV rouge
• Pointe de touche CATIV 1 kV noire

MX 5060

- Cordon USB

Livrés en option

• Thermocouple K fil + adaptateur • Logiciel SX-DMM BT

Rechange

- Fusible 1000V 11A > 20kA 10 x 38mm (consultez notre centre technique régional Manumesure)
