PowerLine XL - Filtre intérieur EHEIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre intérieur pour aquarium
Marque	EHEIM
Modèle	PowerLine XL
Dimensions (L x l x h)	Environ 28 x 12 x 10 cm
Poids	Environ 1,5 kg
Alimentation	230 V / 50 Hz
Puissance absorbée	11 W
Débit maximal	1000 L/h
Filtration	Mécanique et biologique (cartouches filtrantes)
Fonctions supplémentaires	Diffuseur d'air avec régulation, tubulure d'écoulement pour mouvement de surface
Montage	Ventouses, orientation adaptable
Immersion minimale	Voir figure dans la notice
Entretien courant	Nettoyage de la pompe avec le jeu de brosses EHEIM (réf. 4009560), lavage ou remplacement alterné des cartouches
Pièces détachées disponibles	Cartouches filtrantes (réf. 2615480), bac avec cartouche (réf. 7478860)
Réparabilité	Pompe démontable, pièces de rechange disponibles via SAV EHEIM
Sécurité	Débrancher avant entretien, former un col de cygne sur le câble, ne pas nettoyer au lave-vaisselle, champs magnétiques (précautions pour stimulateurs cardiaques)
Utilisation	Intérieur, aquarium d'eau douce ou salée
Garantie	2 ans (selon conditions EHEIM)
Pays d'origine	Allemagne

FOIRE AUX QUESTIONS - PowerLine XL EHEIM

Comment installer le filtre EHEIM PowerLine XL dans mon aquarium ?

Fixez les ventouses sur les réglettes de fixation, puis choisissez la tubulure d'écoulement ou le diffuseur. Ouvrez les coulisses de fermeture et immergez le filtre à la profondeur minimale indiquée dans la notice. Branchez la prise après avoir formé un col de cygne sur le câble pour éviter l'eau.

Quelle est la fonction du diffuseur d'air ?

Le diffuseur produit de fines bulles d'oxygène, idéal pour les aquariums d'eau salée ou sans plantes. La pince régulatrice sur le tuyau d'air permet d'ajuster le débit d'oxygène.

Comment nettoyer la pompe du filtre ?

Débranchez le filtre, déverrouillez la bague de fermeture et retirez les éléments de pompe. Nettoyez-les soigneusement avec le jeu de brosses EHEIM (réf. 4009560) sous l'eau courante, puis remontez en sens inverse. Ne jamais faire tourner la pompe à sec.

À quelle fréquence remplacer les cartouches filtrantes ?

Lavez ou remplacez les cartouches alternativement pour ne pas interrompre le filtrage biologique. Changez-les dès que le débit de la pompe faiblit, généralement tous les 2-3 mois selon la charge de l'aquarium.

Puis-je utiliser le filtre PowerLine XL dans un aquarium d'eau salée ?

Oui, le diffuseur est spécialement adapté à l'eau salée. Veillez toutefois à bien rincer les pièces après nettoyage et à respecter les consignes d'entretien.

Le filtre peut-il être monté horizontalement ?

Oui, les réglettes de fixation peuvent être glissées sur les parois latérales, permettant d'orienter le filtre dans n'importe quel sens selon vos besoins.

Que faire si le câble d'alimentation est endommagé ?

Le câble ne peut pas être remplacé, l'utilisation de l'appareil est interdite s'il est endommagé. Contactez votre revendeur ou le SAV EHEIM.

Le filtre émet un bruit inhabituel, que faire ?

Vérifiez que la pompe n'est pas obstruée et qu'elle est correctement immergée. Nettoyez les éléments de pompe avec la brosse. Si le bruit persiste, le rotor peut être usé ; contactez le SAV.

Quelles sont les précautions de sécurité importantes ?

Débranchez toujours tous les appareils avant de mettre la main dans l'eau. Formez un col de cygne sur le câble pour éviter l'eau dans la prise. Ne nettoyez jamais le filtre au lave-vaisselle. Les champs magnétiques peuvent affecter les stimulateurs cardiaques : respectez une distance de sécurité.

Où puis-je acheter des pièces de rechange ?

Les cartouches filtrantes (réf. 2615480), le bac avec cartouche (réf. 7478860) et le jeu de brosses (réf. 4009560) sont disponibles chez les revendeurs agréés EHEIM ou en ligne.

MODE D'EMPLOI PowerLine XL EHEIM

Consignes de sécurité

Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie.

Avant de plonger la main dans l'eau de l'aquarium, retirer les prises électriques de tous les appareils installés dans l'eau. Avant d'ouvrir le filtre, le débrancher entièrement du secteur.

La ligne de raccordement de l'appareil ne peut pas être remplacée. L'usage de l'appareil est interdit lorsque le câble est endommagé ou coupé. Adressez-vous à votre négociant spécialisé ou à votre service après-vente EHEIM.

Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommandations sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l'appareil.

20 cm

Remarque: avec ces appareils, des champs magnétiques peuvent provoquer des troubles ou des détériorations électroniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances nécessaires de sécurité doivent être relevées dans les notices d'utilisation de ces appareils médicaux.

Attention: en cas de travaux de maintenance, risque de coinçement en raison de forces magnétiques élevées.

Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble pour éviter que l'eau s'écoulant éventuellement de

Long du câble ne pénètre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.

Respecter les indications de sûreté en manipulant des éléments de construction qui risquent des décharges électrostatiques.

Ne nettoyez pas cet appareil – ou les pièces qui le composent – au lave-vaisselle. Ne le résiste pas au lave-vaisselle.

Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.

Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union européenne.

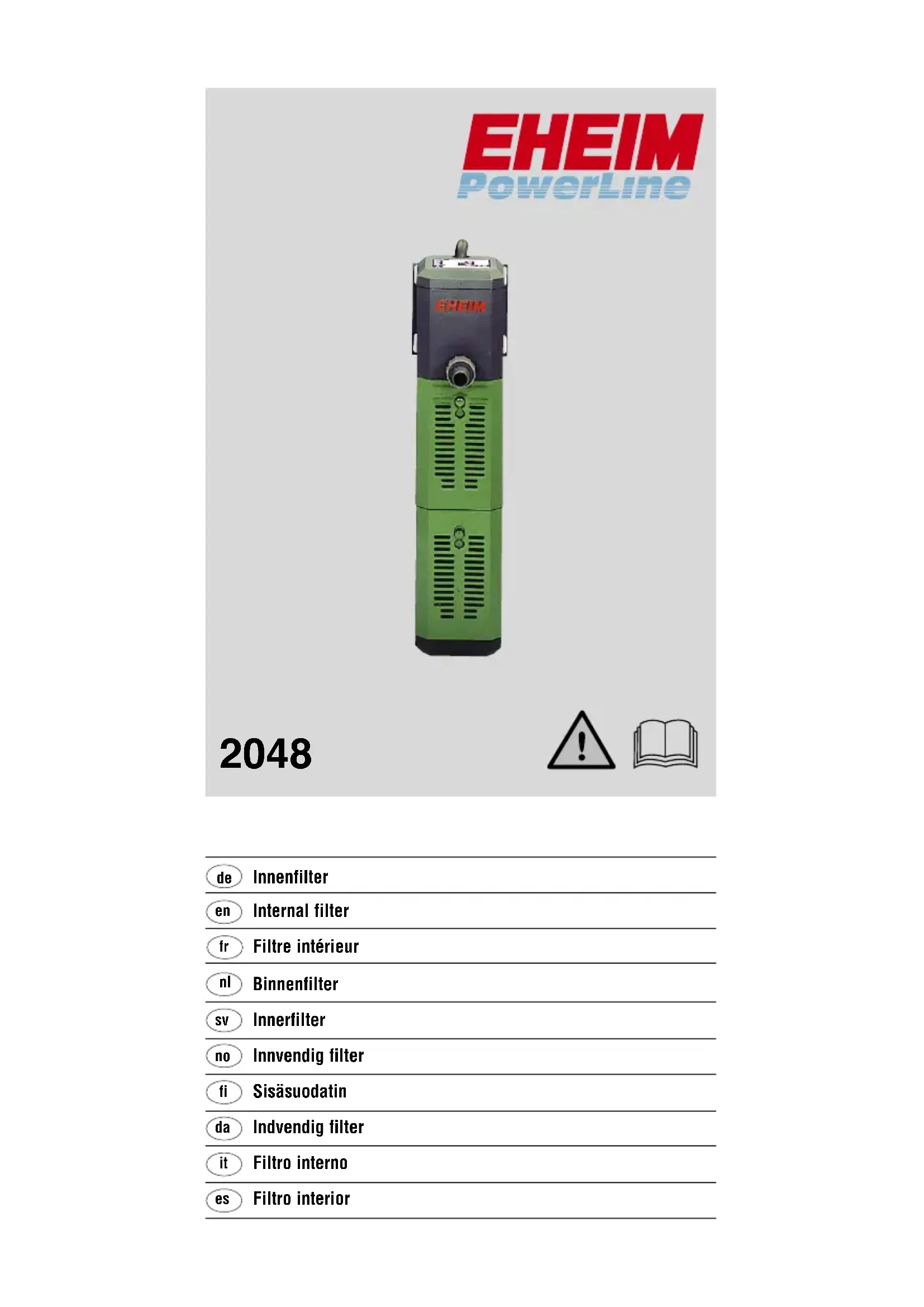

Filtre intérieur 2048

Version : voir indication de type sur le corps de la pompe

Fonction

① Pompe ② Bacs à filtre avec cartouche ③ Tubulure d'écoulement ④ Diffuseur ⑤ Pince régulatrice d'air ⑥ Plaque de fixation ⑦ Fond du filtre ⑧ Coulisse de fermeture ⑨ Bouchons de serrage ⑩ Crépine.

Installation

Clipser les bouchons de serrage dans les ouvertures des réglettes de fixation de la pompe et y monter les ventouses. Les réglettes de fixation peuvent également être glissées sur les parois latérales de la pompe, ce qui permet de monter le filtre dans n'importe quel sens.

Visser au choix la tubulure d'écoulement (C) ou le diffuseur (D). Tubulure d'écoulement : pour un bon mouvement de surface. Diffuseur : Idéal pour les aquariums contenant de l'eau salée ou de l'eau douce sans végétation aquatique. A l'aide de la pince régulatrice d'air se trouvant sur le tuyau d'air du diffuseur, on peut réduire la quantité d'oxygène. Ouvrir les coulisses de fermeture, fixer le filtre dans l'aquarium (immersion minimale, voir fig. C) et mettre en service en enfichant la prise.

Mise en service

Les modules se séparent aisément, par simple pression sur les crans d'arrêt latéraux. Afin de ne pas interrompre le processus de filtrage biologique, il est recommandé de laver ou de remplacer alternativement les cartouches (no. de réf. 2615480). Cette mesure s'impose lorsque le débit de la pompe s'affaiblit. ATTENTION: Fermer les coulisses de fermeture avant de retirer le filtre.

En réduisant ou en augmentant les modules, on peut modifier individuellement la surface du filtre (accessoires : pièce de bac avec cartouche filtrante : no. de réf. 7478860).

Pompe rotative 1048

① Corps du moteur ② Embouts filetés ③ Bague de fermeture ④ Éléments de pompe

Nettoyage et entretien

B/C Retirer la prise du réseau. Déverrouiller la bague de fermeture (B) et retirer les éléments de pompe (A) comme indiqué sur l'illustration. Nettoyer soigneusement la pompe (voir illustration C) à l'aide du jeu de brosses EHEIM (no. de réf. 4009560). Laver les éléments à l'eau courante puis les remonter dans le sens inverse du démontage.

ATTENTION: La pompe ne doit jamais tourner à sec.
