Type de produit	Hotte aspirante
Marque	Blaupunkt
Modèle	5DL69654
Distance de sécurité minimale (table de cuisson)	650 mm
Diamètre de raccordement	120 mm minimum
Nombre de vitesses moteur	3 + intensive (6 minutes)
Fonctions spéciales	Mode Auto, Fonction 24h, Fonction Delay, Verrouillage clavier
Éclairage	Oui, intensité maximale (LED)
Filtre métallique antigraisse	Lavable (au lave-vaisselle), à nettoyer tous les 2 mois
Filtre à charbon actif	Non lavable, à remplacer tous les 4 mois
Connectivité sans fil	Wi-Fi 2,4 GHz et 5 GHz (Multicontrol)
Puissance maximale transmise (radio)	100 mW max.
Classe d'efficacité énergétique	A (estimation)
Largeur	60 cm (estimation)
Profondeur	50 cm (estimation)
Hauteur (sans conduit)	15 cm (estimation)
Poids net	15 kg (estimation)
Alimentation électrique	220-240 V ~ 50 Hz (estimation)
Mise à la terre requise	Oui (Classe I)
Utilisation prévue	Domestique, élimination des odeurs de cuisine
Normes	Directive 2014/53/EU (radio)

FOIRE AUX QUESTIONS - 5DL69654 BLAUPUNKT

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance de sécurité minimale est de 650 mm. Si la notice de votre table de cuisson à gaz spécifie une distance supérieure, respectez celle-ci.

Comment nettoyer les filtres métalliques antigraisse ?

Les filtres métalliques se nettoient tous les 2 mois. Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé environ tous les 4 mois, ou plus souvent si la hotte est très sollicitée.

Comment réinitialiser l'alarme de saturation des filtres ?

Appuyez longuement sur la touche B (première vitesse) lorsque le moteur et les lumières sont éteints. Tous les voyants clignotent 3 fois pour confirmer la réinitialisation.

Que signifie le mode AUTO ?

Le mode AUTO adapte automatiquement la vitesse de la hotte en fonction de la cuisson, grâce à des capteurs. Le voyant E est fixe quand il est activé.

Comment utiliser la fonction 24h ?

La fonction 24h fait fonctionner le moteur 10 minutes chaque heure pendant 24 heures. Elle ne peut pas être activée en même temps que le mode Intensive ou Delay.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais assurez-vous que la pièce est bien ventilée et que la pression négative ne dépasse pas 0,04 mbar pour éviter les refoulements de fumées.

Comment coupler la hotte avec une plaque induction (MULTICONTROL) ?

Le couplage se fait via la fonction MULTICONTROL. Consultez la notice pour la procédure. Les voyants E, F, G, H clignotent pendant l'appairage.

Que faire si les touches ne répondent plus ?

Vérifiez si le verrouillage clavier est activé (pression longue sur A). Sinon, débranchez la hotte quelques instants puis rebranchez-la.

Comment remplacer l'éclairage ?

Le remplacement de l'éclairage doit être effectué par le service après-vente. Contactez un technicien agréé.

MODE D'EMPLOI 5DL69654 BLAUPUNKT

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages eventuellement dus à une installation ou à une utilisation impropres.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d’éviter que

les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments optiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠️ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (DANGER d'incendie). Voir le paragraphe Entretien et nettoyage.

- Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

Déclaration de conformité

Le fabricant déclare que cet appareil disposant de la fonction radio + WiFi est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de Conformité EU est disponible à l'adresse internet suivante :

https://www.blaupunkt-einbau geraete.com/fr/detail/ id-5dl-69652.html

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.
5 GHz	100 mW max.

2. Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne déborde pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

3. Nettoyage et entretien

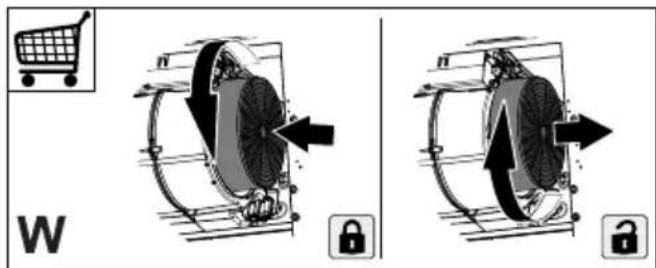

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 (W).

- Nettoyer les filtres à graisse tous les 2 . Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Ne pas utiliser d'alcool ni de produits à base de silicone pour nettoyer l'intérieur ou l'extérieur de la hotte d'aspiration.

4. Commandes

Touche Fonction Voyant lumineux
A	Éteint le moteur. Les voyants d'indication de la vi-	tesse du moteur s'éteignent.
	Fonction Verrouillage ClavierPression longue :Active/Désactive le verrouillage du clavier pour le nettoyage de la hotte.	Tous les voyants clignotent.
B	Allume le moteur à la première vitesse. Fixe
	Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) :réalisation de la réinitialisation de l'alarme saturation Filtres.	Tous les voyants clignotent 3 fois.
	Signale l'alarme saturation Filtres Métalliques Anti-graisse et le besoinde les laver. L'alarme se déclenche au bout de 100 heures de travail effectifde la hotte.	Clignotant
C	Allume le moteur à la deuxième vitesse. Fixe
	Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) :Active/Désactive l'alarme des Filtres à Charbon Actif.	Tous les voyants clignotent 2 fois :alarme activée.Tous les voyants clignotent 1 fois :alarme désactivée.
	Signale l'alarme saturation Filtre anti-odeur au Charbon Actif. L'alarmese déclenche au bout de 200 heures de travail effectif de la hotte.	Clignotant
D	Allume le moteur à la troisième vitesse. Fixe
	Pression longue :allume le moteur à la vitesse Intensive.Cette vitesse est active 6 minutes. Quand le temps est écoulé, le systèmereturne automatiquement sur la troisième vitesse.	Clignotant
E Mode AUTO		Fixe :mode AUTO activé.Éteint :lamode AUTO temporairementdésactivé.
		Voyants lumineux E, F, G et H cli-gnotants:procédure d'accouplement encours.Quand l'accouplement a été réalisé avec succès, les voyants E, F,G et H s'allument pendant 2 secondes.
F Fonction 24hActive/désactive le moteur selon la modalité 24h, une vitesse qui permet une aspiration de 10 minutes toutes les heures, pour un cycle de 24 heures.Ne peut être activée si le mode Intensive ou Delay est activé.	Clignotant
G Fonction DelayActive/Désactive la fonction Delay, l'arrêt automatique retardé du moteur et du système d'éclairage au bout de 30 minutes.Cette fonction ne peut pas être activée si les fonctions Intensive ou Delay sont activées.	Fixe avec le voyant de la vitesse programmée.
HAllume/Éteint les lumières à la luminosité maximale.Si une plaque induction est accouplée à la hotte et que la hotte est éteinte, les lumières de la hotte s'allument à l'intensité maximale à l'allumage de la plaque induction.	Fixe
Désaccouplement MULTICONTROLPression longue quand toutes les charges sont éteintes (Moteur+Lumière) : on lance la procédure d'annulation de tous les dispositifs compatibles précédemment associés avec fonction Accouplement MULTICONTROL.	Quand l'accouplement a été réalisé avec succès, les voyants E, F, G et H clignotent 5 fois de suite.

5. Éclairage

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
