5DL69654 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5DL69654
Distanza di sicurezza minima (piano cottura)	650 mm
Diametro di raccordo	120 mm minimo
Numero di velocità motore	3 + intensiva (6 minuti)
Funzioni speciali	Modalità Auto, Funzione 24h, Funzione Delay, Blocco tastiera
Illuminazione	Sì, intensità massima (LED)
Filtro metallico antigrasso	Lavabile (in lavastoviglie), da pulire ogni 2 mesi
Filtro a carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Connettività senza fili	Wi-Fi 2,4 GHz e 5 GHz (Multicontrol)
Potenza massima trasmessa (radio)	100 mW max.
Classe di efficienza energetica	A (stima)
Larghezza	60 cm (stima)
Profondità	50 cm (stima)
Altezza (senza condotto)	15 cm (stima)
Peso netto	15 kg (stima)
Alimentazione elettrica	220-240 V ~ 50 Hz (stima)
Messa a terra richiesta	Sì (Classe I)
Uso previsto	Domestico, eliminazione degli odori di cucina
Norme	Direttiva 2014/53/UE (radio)

Domande frequenti - 5DL69654 BLAUPUNKT

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza di sicurezza minima è di 650 mm. Se il manuale del vostro piano cottura a gas specifica una distanza maggiore, rispettatela.

Come pulire i filtri metallici antigrasso?

I filtri metallici si puliscono ogni 2 mesi. Possono essere lavati in lavastoviglie o a mano con un detergente neutro.

Quando è necessario sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile e deve essere sostituito circa ogni 4 mesi, o più spesso se la cappa è molto utilizzata.

Come resettare l'allarme di saturazione dei filtri?

Premere a lungo il tasto B (prima velocità) quando il motore e le luci sono spenti. Tutti gli indicatori lampeggiano 3 volte per confermare il reset.

Cosa significa la modalità AUTO?

La modalità AUTO adatta automaticamente la velocità della cappa in base alla cottura, grazie a dei sensori. L'indicatore E è fisso quando è attivato.

Come utilizzare la funzione 24h?

La funzione 24h fa funzionare il motore 10 minuti ogni ora per 24 ore. Non può essere attivata contemporaneamente alla modalità Intensiva o Delay.

Posso usare la cappa con un piano a gas?

Sì, ma assicuratevi che la stanza sia ben ventilata e che la pressione negativa non superi 0,04 mbar per evitare riflussi di fumi.

Come abbinare la cappa a un piano a induzione (MULTICONTROL)?

L'abbinamento avviene tramite la funzione MULTICONTROL. Consultate il manuale per la procedura. Gli indicatori E, F, G, H lampeggiano durante l'associazione.

Cosa fare se i tasti non rispondono più?

Verificate se il blocco tastiera è attivato (pressione lunga su A). Altrimenti, scollegate la cappa per qualche istante e poi ricollegatela.

Come sostituire l'illuminazione?

La sostituzione dell'illuminazione deve essere eseguita dal servizio post-vendita. Contattate un tecnico autorizzato.

MANUALE UTENTE 5DL69654 BLAUPUNKT

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

- I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.

- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

- Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

- Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.

- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

- Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Dichiarazione di Conformità

Il fabbricante dichiara che questo apparecchio con funzionalità radio + WIFI è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

https://www.blaupunkt-einbau geraete.com/it/detail/ id-5dl-69652.html

Bande di frequenza	Massima potenza trasmessa
2,4 GHz 100 mW max.
5 GHz 100	mW max.

2. USO

- La cappa aspirante è progettata esclusivamente per l'uso domestico

allo scopo di eliminare gli odori dalla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

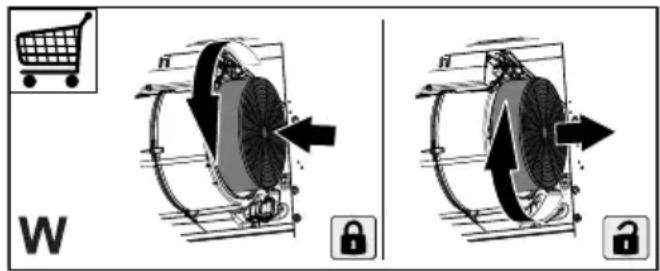

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

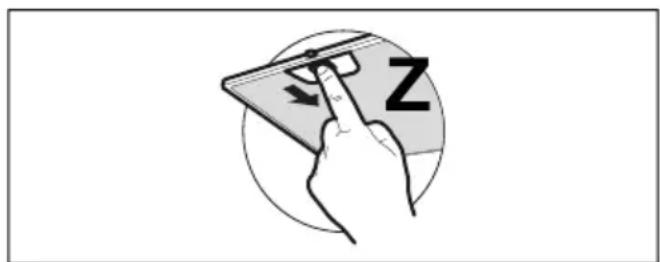

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

4. COMANDI

Tasto Funzione Led
A	Segne il motore. I led di indicazione della velocità	del motore si spengono.
	Funzione Blocco TastieraPressione lunga:Attiva/Disattiva il blocco tastiera per la pulizia della cappa.	Tutti i led lampeggiano.
B	Accende il motore alla prima velocità. Fisso
	Pressione lunga quando tutti i carichi sono spenti (Motore+Luce):si effettua il reset dell'allarme saturazione Filtri.	Tutti i led lampeggiano 3 volte.
	Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cap-pa.	Lampeggiante
C	Accende il motore alla seconda velocità. Fisso
	Pressione lunga quando tutti i carichi sono spenti (Motore+Luce):Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.	Tutti i led lampeggiano 2 volte:allarme attivato.Tutti i led lampeggiano 1 volta:allarme disattivato.
	Segnala l'allarme saturazione Filtro Antiodore al Carbone Attivo. L'allar-me entra in funzione dopo 200 ore di lavoro effettivo della cappa.	Lampeggiante
D	Accende il motore alla terza velocità. Fisso
	Pressione lunga:accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ri-torna automaticamente alla terza velocità.	Lampeggiante
E Modalità AUTOAttiva/Disattiva la modalità di funzionamento Automatico.Ad ogni pressione di altri tasti la modalità AUTO si disattiva.La modalità AUTO si attiva con la pressione del tasto oppure all'accenzione del Piano Induzione Accoppiato.Il piano induzione può controllare la velocità del motore della cappa. Il modo in cui viene controllata la velocità dipende dalla modalità in cui l'utente impo-sta il piano. Si rimanda al manuale del piano.Quando viene acceso il piano induzione le luci della cappa vengono accese alla massima intensità. Quando viene spento il piano induzione lo stato delle luci non viene modificato.	Fisso:modalità AUTO attivata.Spento:modalità AUTO disattivata tempo-ranemente.
	Accoppiamento MULTICONTROPressione lunga quando tutti i carichi sono spenti (Motore+Luce):si avvia la procedura di associazione della cappa a dispositivi compatib (piano induzione o telecomando). Si possono associare fino a 3 piani indu-zione ed un solo telecomando. Si rimanda al manuale dei dispositivi per le operazioni che occorre eseguire su questi.La procedura di accoppiamento dura 2 minuti. Se entro questo tempo non viene riconosciuto nessun dispositivo verificare di aver avviato precedente-mente la procedura dei dispositivi da accoppiare. E' possibile sia stato rag-giunto il limite massimo di dispositivi associabili.	Led E, F, G e H lampeggiati:procedura di accoppiamento incorso.Al completamento con successo della procedura i led E, F ,G e Hvengono accesi per 2 secondi.
F Funzione 24hAttiva/Disattiva il motore alla modalità 24h, una velocità che consente un'aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore.Non è attivabile se attive la modalità Intensiva o Delay.	Lampeggiante
G Funzione DelayAttiva/Disattiva la funzione Delay, lo spegnimento automatico ritardato de motore e dell'impianto d'illuminazione dopo 30 minuti.Non è attivabile se attive la funzioni Intensiva o Delay.	Fisso insieme al led della velocità impostata.
H Accende/Spegne le luci alla massima luminosità.Se è presente un piano induzione accoppiato alla cappa, se la cappa è spenta, appena si accende il piano induzione, le luci della cappa vengono accese alla massima intensità.	Fisso
	Disaccoppiamento MULTICONTROLPressione lunga quando tutti i carichi sono spenti (Motore+Luce):si avvia la procedura di cancellazione di tutti i dispositivi compatibili precedentemente associati con funzione Accoppiamento MULTICONTROL.

5. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
