BRUKSANVISNING 5DL69654 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

Förklaring om Överensstämmelse

Tillverkaren förklarar att denna apparat med radio + WIFI-funktion överensstämmer med direktivet 2014/53/EG.

Den fullständiga texten för EG-förklaring om överensstämmelse finns på följande Internet-adress:

https://www.blaupunkt-einbau geraete.com/sv/detail/ id-5dl-69652.html

Frekvens-band	Max överförd effekt
2,4 GHz 100 mW max.
5 GHz 100 mW max.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

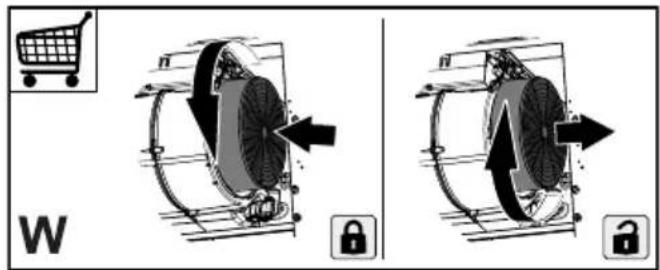

- Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska by-

tas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

W n n a

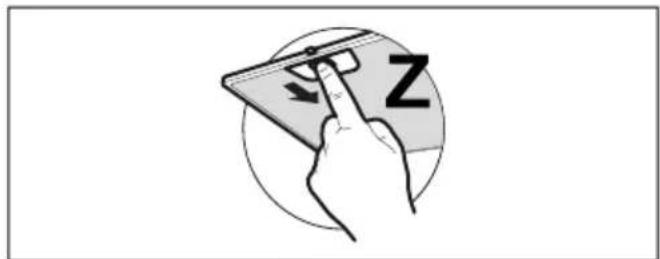

- Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

4. MANÖVERDON

Knapp Funktion Led-lampa
A	Stänger av motorn. Led-lamporna som anger motorns	varvtal släcks.
	Funktion KnapplåsLångt tryck:Aktiverar /Inaktiverar knapplåset för rengöring av fläkten.	Alla led-lampor blinkar.
B	Slår på motorn vid första hastigheten. Fast
	Långt tryck när alla belastningar är avstängda (Motor+Ljus):man utför reset av larmet för mättade Filter.	Alla led-lampor blinkar 3 gånger.
	Anger larmet för mättnad av Fettfiltren i metall och behovet att tvätta dem.Larmet sätts igång efter fläktens effektiva 100 driftstimmar.	Blinkande
C	Slår på motorn vid den andra hastigheten. Fast
	Långt tryck när alla belastningar är avstängda (Motor+Ljus):Aktiverar/Inaktiverar larmet för Filtren med Aktivt Kol.	Alla led-lampor blinkar 2 gånger:larm aktiverat.Alla led-lampor blinkar 1 gång:larm inaktiverat.
	Anger larm för mättnad av Luktfiltret med Aktivt Kol. Larmet sätts igångefter fläktens effektiva 200 driftstimmar.	Blinkande
D	Slår på motorn vid tredje hastigheten. Fast
	Långt tryck:slår på motorn vid Intensiv hastighet.Denna hastighet är tidsinställd på 6 minuter. När tiden går ut, går systemetautomatiskt tillbaka till den tredje hastigheten.	Blinkande
E AUTOMATISK lägeAktivera/Inaktivera det Automatiska funktionsläget.Vid varje tryck på den övriga knapparna inaktiveras det AUTOMATISKA lä-get.Det AUTOMATISKA läget aktiveras med intryckning av knappen eller vid på-slagning av Sammankopplad Induktionshäll.Induktionshällen kan styra fläktmotorns hastighet. Läget med vilket hastighe-ten styrs, beror på läget med vilket användaren ställer in hällen. Vi hänvisartill manualen för spishällen.När induktionshällen slås på, tänds fläktens lampor med maximal intensitet.När induktionshällen slås av modifieras inte lampornas tillstånd.	Fast:AUTOMATISKT läge aktiverat.Släckt:AUTOMATISKT läge tillfälligt inak-tiverat.
	MULTICONTROL kopplingLångt tryck när alla belastningar är avstängda (Motor+Ljus):proceduren för koppling mellan fläkten och kompatibla element aktiveras (induktionshäll eller fjärrkontroll). Man kan sammankoppla upp till 3 induktions-hällar och endast en fjärrkontroll. Vi hänvisar till manualen för de olika enheterna för procedurerna som behöver utföras på dessa.Sammankopplingsproceduren vara 2 minuter. Om ingen enhet identifieras in-om denna tiden, kontrollera att du först har aktiveras proceduren på enheter-na som ska sammankopplas. Det kan hånda att de maximala antalet kopplingsbara enheter har uppnätts.	Led-lamporna E, F, G och H blin-kar:sammankopplingsprocedur pågår.När proceduren har fullbordatsframgångsrikt, tänds led-lampornaE, F ,G och H i 2 sekunder.
F Funktion 24hAktiverar/Inaktiverar motorn i läge 24h, en hastighet som tillåter en uppsug-ning på 10 minuter per timme, för en cykel på 24 timmar.Den kan inte aktiveras med läge Intensiv eller Fördröjd.		Blinkande
G Fördröjd FunktionAktiverar/Inaktiverar funktionen Fördröjd, fördröjd avstängning av motorn och belysningen efter 30 minuter.Den kan inte aktiveras om funktionerna Intensiv eller Fördröjd är aktiverade.		Fast tillsammans med led-lampan för inställd hastighet.
H	Slår på/av lampornas maximala ljusstyrka.Om en induktionshäll är sammankopplad med fläkten, om fläkten är avstängd, tänds fläktens lampor med maximal ljusstyrka vid påslagning av induktionshällen.	Fast
	Bortkoppling MULTICONTROLLångt tryck när alla belastningar är avstängda (Motor+Ljus): procedur för annullering av alla kompatibla enheter som tidigare kopplats samman med Sammankopplingsfunktionen MULTICONTROL.	Vid procedurens framgångsrika fullbordande blinkar led-lamporna E, F, G och H 5 gånger.

5. BELYSNING

- Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").

ES

⚠️ De tilgjengelige delene kan bli veldig varme när platetopper/komfyrer er i bruk.
