R514 - Formateur de vélo d'intérieur Nautilus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Formateur de vélo d'intérieur (vélo stationnaire)
Marque	Nautilus
Modèle	R514
Dimensions (espace requis)	2,7 m x 1,7 m (107 x 65 po)
Poids approximatif	45 kg
Poids utilisateur maximum	136 kg (300 lb)
Alimentation	Piles (non incluses) pour console
Système de résistance	Frein à friction (réglable)
Console	Affichage numérique (temps, distance, vitesse, calories, fréquence cardiaque)
Capteur de fréquence cardiaque	Poignées cardio (câble) + compatibilité ceinture (optionnelle)
Selle	Réglable en hauteur et horizontalement (glissière)
Guidon	Réglable en hauteur et inclinaison
Pédales	Standard avec cage (pédales gauche et droite distinctes)
Porte-bouteille	Intégré
Niveleurs	4 points de contact (stabilisateurs avant et arrière, glissière)
Matériaux	Cadre en acier, pièces en plastique
Garantie	Garantie limitée (contacter le service client)
Service clientèle (Amérique du Nord)	800-605-3369 / [e-mail]
Service clientèle (hors É.-U.)	+01-360-859-5180 / [e-mail]
Pays de fabrication	Chine
Entretien recommandé	Nettoyage régulier, vérification du serrage des vis, lubrification minimale
Pièces détachées	Uniquement pièces Nautilus d'origine
Réparabilité	Manuel d'assemblage disponible, support technique par téléphone/email

FOIRE AUX QUESTIONS - R514 Nautilus

Comment régler la résistance du vélo Nautilus R514 ?

La résistance se règle via un bouton de tension sur le cadre principal, généralement situé à proximité du guidon. Tournez-le dans le sens horaire pour augmenter la résistance, antihoraire pour diminuer.

La console ne s'allume pas. Que faire ?

Vérifiez que les piles sont installées correctement et qu'elles sont neuves. Si le problème persiste, contactez le service client Nautilus au 800-605-3369 (Amérique du Nord) ou +01-360-859-5180 (hors É.-U.).

Comment ajuster la position de la selle ?

Pour la hauteur, dévissez le bouton situé sous la selle, ajustez, puis revissez. Pour l'avant/arrière, utilisez le levier sous la glissière du siège. Assurez-vous que la selle est bien verrouillée avant de monter.

Puis-je utiliser le vélo sans la console ?

Oui, la console n'est pas nécessaire pour pédaler. Elle sert à afficher les données d'entraînement. Le vélo fonctionne sans, mais la résistance reste manuelle.

Le vélo fait un bruit anormal. Que dois-je vérifier ?

Vérifiez que tous les boulons sont bien serrés, que la courroie n'est pas desserrée et que les pédales sont correctement fixées. Si le bruit persiste, inspectez le système de résistance et contactez le support technique.

Comment nettoyer mon Nautilus R514 ?

Utilisez un chiffon humide (pas mouillé) avec un détergent doux. Évitez les solvants. Nettoyez régulièrement la sueur de la selle et des poignées pour éviter la corrosion.

Le capteur de fréquence cardiaque ne fonctionne pas. Que faire ?

Assurez-vous que les câbles sont bien connectés et que vos mains sont humides pour le contact. Si vous utilisez une ceinture pectorale, vérifiez la pile. Consultez le manuel pour le dépannage.

Quel est le poids maximum supporté par le vélo ?

Le poids maximum de l'utilisateur est de 136 kg (300 lb). Ne dépassez pas cette limite pour éviter tout risque de dommage ou de blessure.

Puis-je installer un porte-bouteille supplémentaire ?

Le vélo est livré avec un porte-bouteille, mais vous pouvez en ajouter un second si les trous de montage sont disponibles. Utilisez des vis adaptées (non fournies).

Comment mettre à niveau le vélo ?

Utilisez les niveleurs situés sous les stabilisateurs avant et arrière. Tournez les boutons pour ajuster la hauteur jusqu'à ce que le vélo soit stable et ne balance pas. Consultez le manuel pour les détails.

MODE D'EMPLOI R514 Nautilus

Instructionsdésecuritéimportantes	31	Pièces	34
Spécifications	32	Montage	35
Avantlementage	32	Miseàniveaudevotrevélo	54
Outilsnécessaires	33	Coordonnées	56
Quincaillerie	33

Nautilus, inc., 1800 NAUTILUS/1800628-8458, www.NautilusInc.com - Service clientèle: Amérique du Nord [phone], [e-mail] | en dehors des É.-U. +01-360-859-5180, [e-mail] | Imprimé en Chine | © 2009 Nautilus, inc.

Instructions des sécurité importantes

Cette icône indique une situation potentiellement dangereuse, laquelle, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

Veuillez-vous conformer aux avertissements suivants:

Lisez et assimilez tous les avertissements apposés sur cette machine. Lisez attentivement et comprenez le Manuel de montage.

Tenez toujours les passants et vos enfants à l'écart du produit que vous montez. - Ne connectez pas le module d'alimentation à la machine avant d'être invité. - Ne montez pas l'appareil sur une surface mouillée ou dans un lieu humide. Assurez-vous que le montage est effectué dans un espace de travail approprié, à l'écart de la circulation et de l'exposition aux passants. - - Certains composants de la machine peuvent être lourds ou encombrants. Faites appel à une deuxième personne pour procéder aux étapes de montage concernant ces pièces. N'éréalisez pas vous-mêmes les étapes de montage nécessitant le levage d'objets lourds ou de mouvements difficiles. - Ne tentez pas de changer la conception ou la fonctionnalité de cette machine. Cela pourrait compromettre la sécurité et annuler la garantie. - Si des pièces de rechange sont nécessaires, utilisez exclusivement des pièces de rechange et de la quincaillerie de marque Nautilus®. Le fait de ne pas utiliser des pièces de rechange authentiques pourrait provoquer un risque pour les utilisateurs, empêcher la machine de fonctionner correctement ou annuler la garantie. N'utilisez pas la machine et ne la mettez pas en marche tant qu'elle n'est pas complètement montée et inspectée pour vérifier que ses performances correspondent aux stipulations du Guide du propriétaire. - Lisez et assimilez dans son intégralité le Guide du propriétaire fourni avec cette machine avant de l'utiliser pour la première fois. Conservez le Guide du propriétaire pour consultation future. Suivez toutes les étapes de montage dans l'ordre donné. Un montage inapproprié pourrait provoquer des blessures. - Ce produit contient des aimants. Les champs magnétiques peuvent entraver l'utilisation normale de certains dispositifs médicaux à faible distance. Les utilisateurs peuvent se retrouver à proximité d'aimants pendant l'assemblage, l'entretien ou l'utilisation de ce produit. En raison de l'importance visible d'appareils comme un stimulateur cardiaque, il est important que vous consultiez votre fournisseur de soins médicaux à propos de l'utilisation de cet équipement. Veuillez consulter la section « Étiquettes d'avertissement de sécurité et numéro de série » afin de déterminer l'emplacement des aimants sur ce produit.

Avant le montage

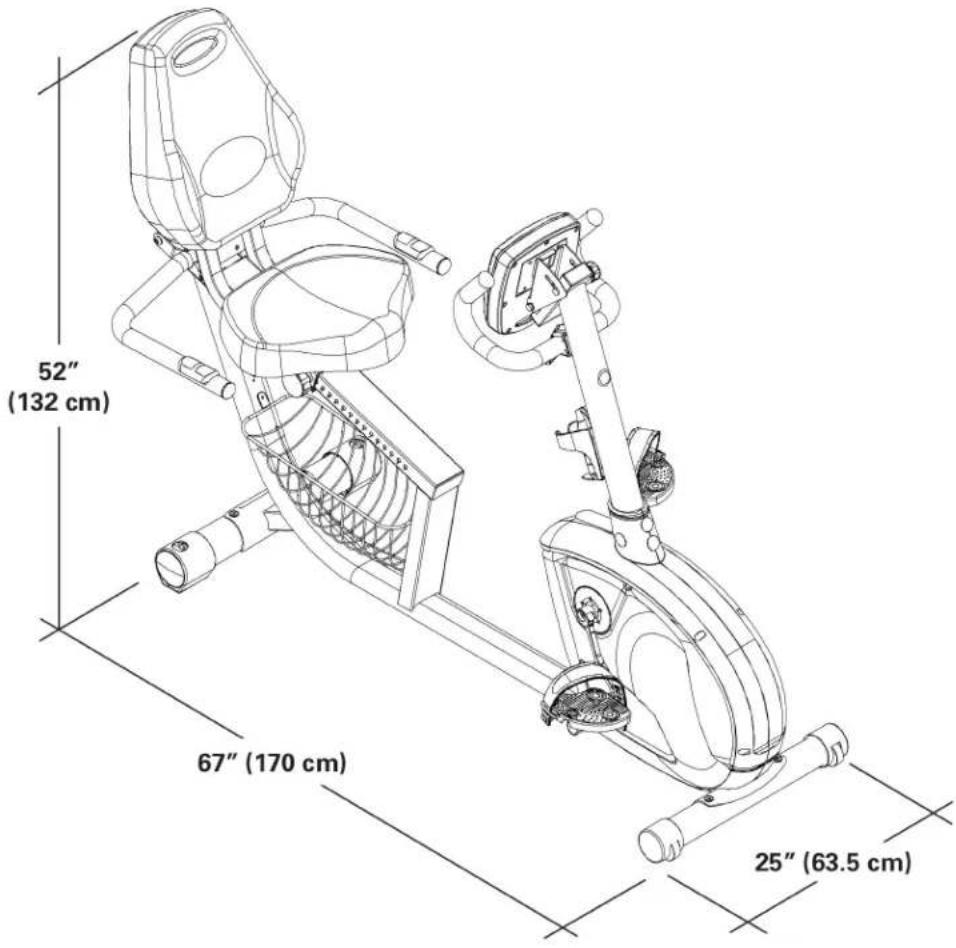

Choisissez l'endroit où vous procéderez à l' montage de votre machine et où vous l'utiliserez. Pour une utilisation sans danger, l'emplacement doit se trouver sur une surface dure et niveau. Ménagez une space d'entretien d'au moins 2,7mx1,7m (107px65po).

Suivez les conseils de base suivants lors de l' montage de votre machine:

1. Lisez et comprenez les instructions de sécurité importantes avant de procéder au montage. 2. Rassemblez toutes les pièces nécessaires pour chaque étape de montage. 3. À l'aide des clés recommandées, tournez les boulons et leurs écrous vers la droite (sens des aiguilles d'une montre) pour les serrer, et vers la gauche (sens inverse des aiguilles d'une montre) pour les desserrer, à moins d'indications contraires. 4. Lorsque vous attachez 2 pièces, soulevez doucement et regardez par les trous de boulons afin de vous aider à insérer le boulon dans le trou. 5. Le montage requiert 2 personnes.

Inclusnoninclus

5mm

Quincaillerie

ABCDEFGHIJK

Pierre	Qté	Description	Pierre	Qté	Description
A	4	VishexagonaleM8x16 J		28	Rondelleplate(9pré-installés)
B	5	Visd'assemblageàtêterondeàsixpans M8x35	K	4	Rondelleàarc
C	4	Visd'assemblageàtêterondeàsixpans M8x45	L	1	Rondellelarge
D	1	BoulonhexagonalM7x30M		1	Contre-écrouM8
Pierre	Oté	Description	Pierre	Oté	Description
E	21	Visd'assemblageàtêterondeàsixpans M8x16(9préinstallés)	N	-	non utilisé
F	1	BoulonhexagonalM8x85	0	1	Boutond'ajustementdelaconsole
G	1	BoulonordinaireM8x85 P		4	Revêtement
H	1	RondelleGrowerQ		1	Boutonderégledudossierdu siège
I	1	Rondelleétroite

Pièces

	Pièce	Qté	Description	Pièce	Qté	Description
1	1		Cadreprincipal	1	11
	2	1	Glissièredusiège		12	1
	3	1	Guidondroit		13	1
1	4		Supportdelaconsole	1	14
1	5		Console	1	15
	6	1	Porte-bouteilled'eau		16	1
1	7		Mâtdelaconsole	1	17
	8	1	Supportduguidon		18	1

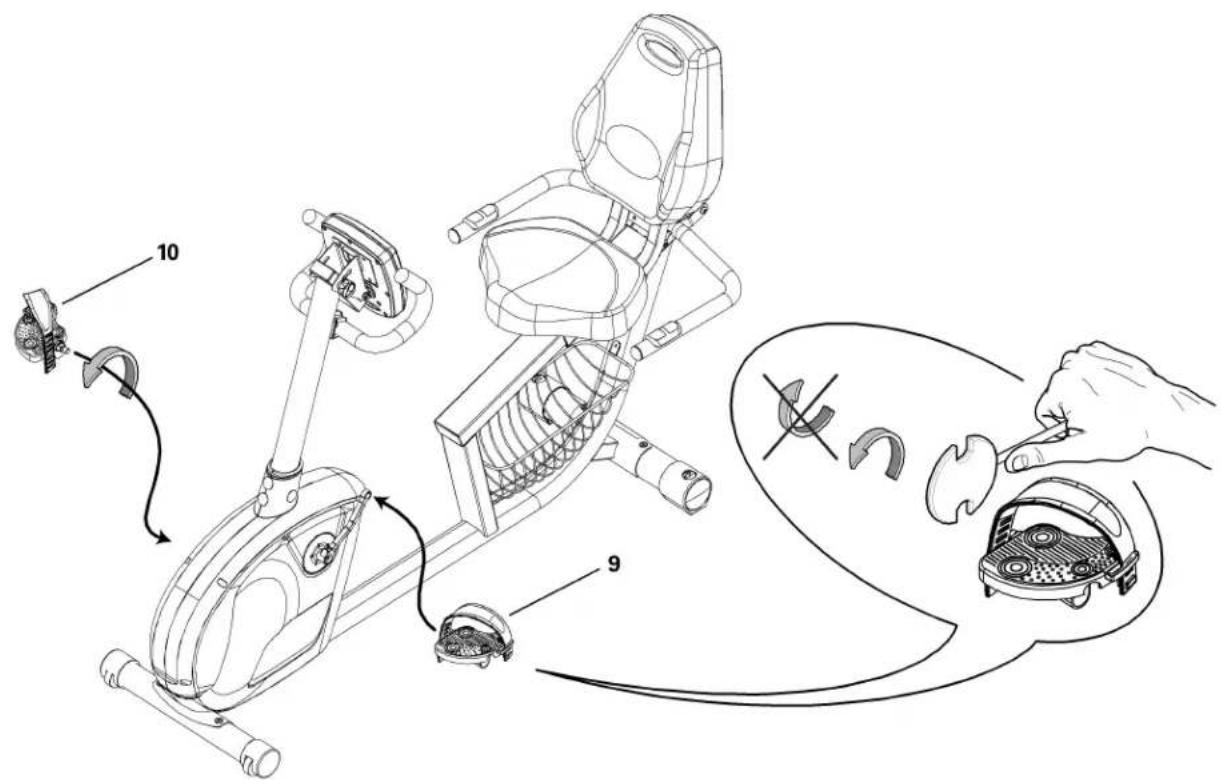

	9	1	Pédalegauche		19	1
	10	1	Pédaledroite		20	1

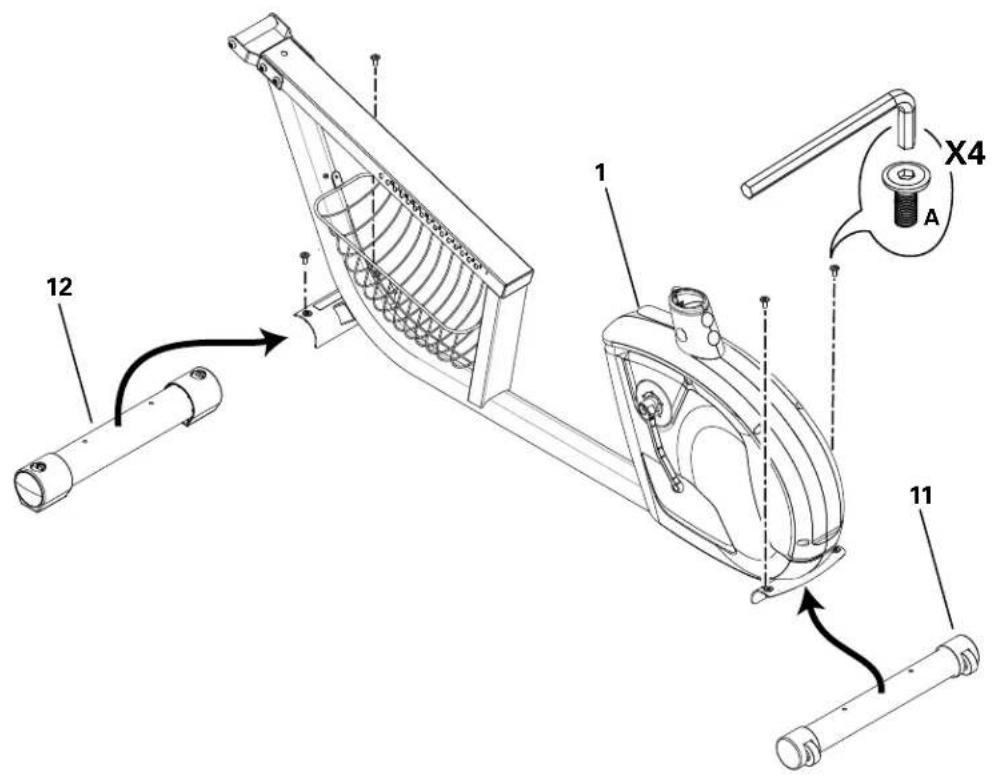

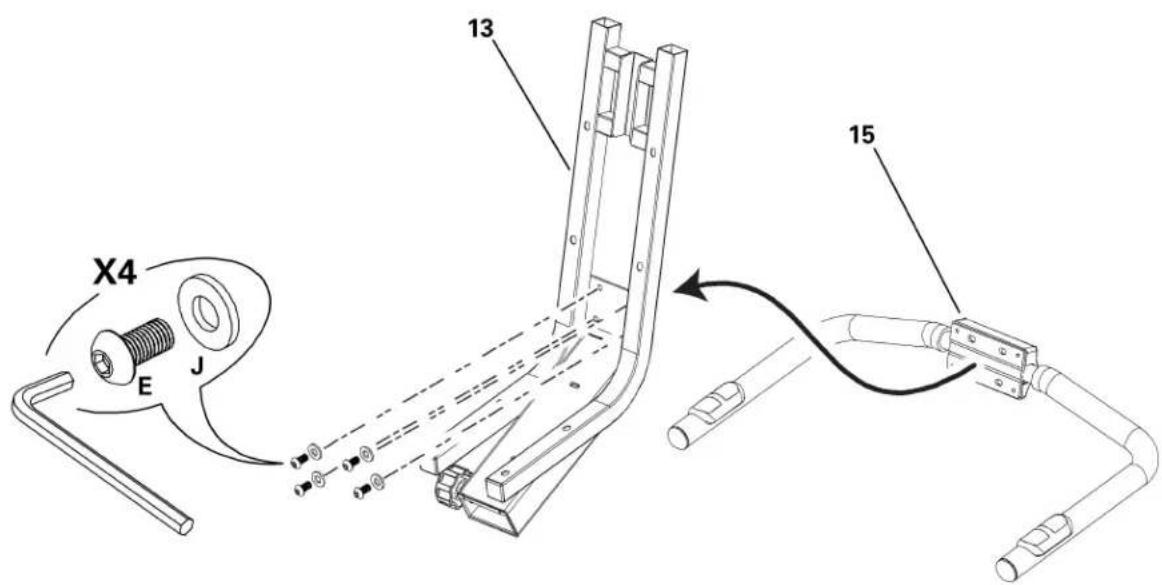

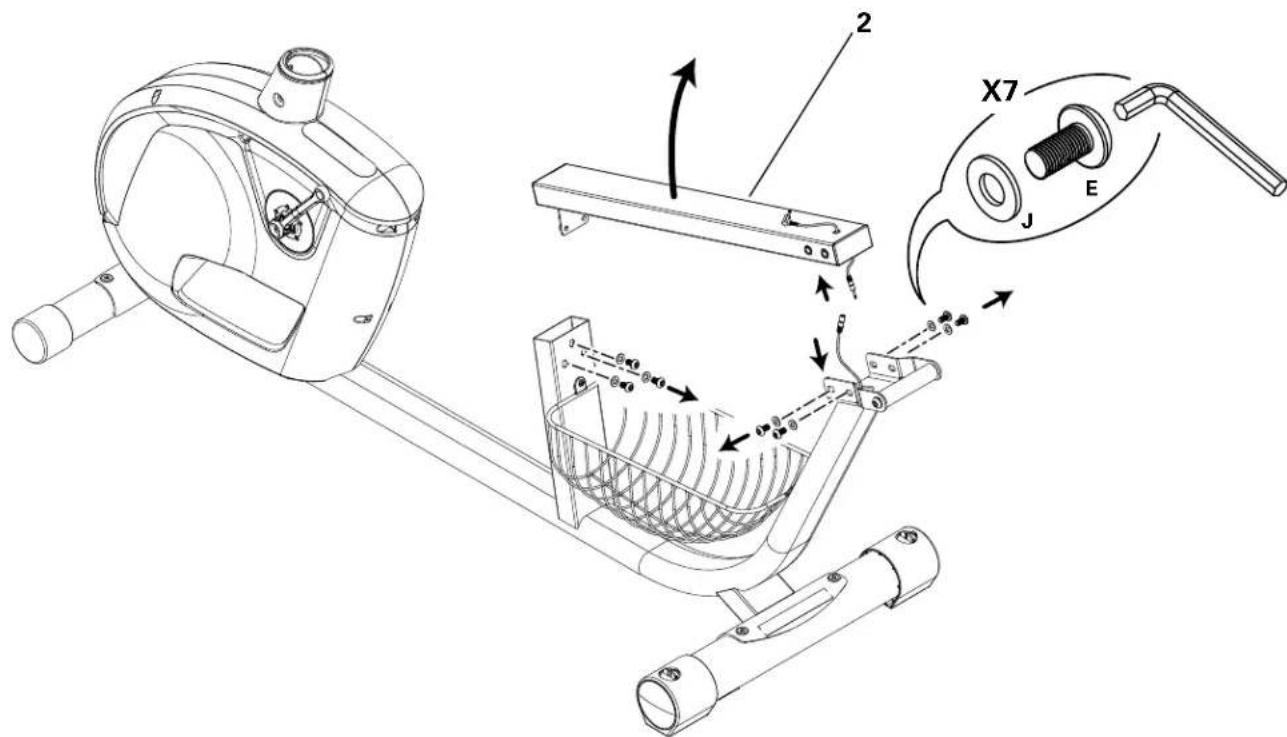

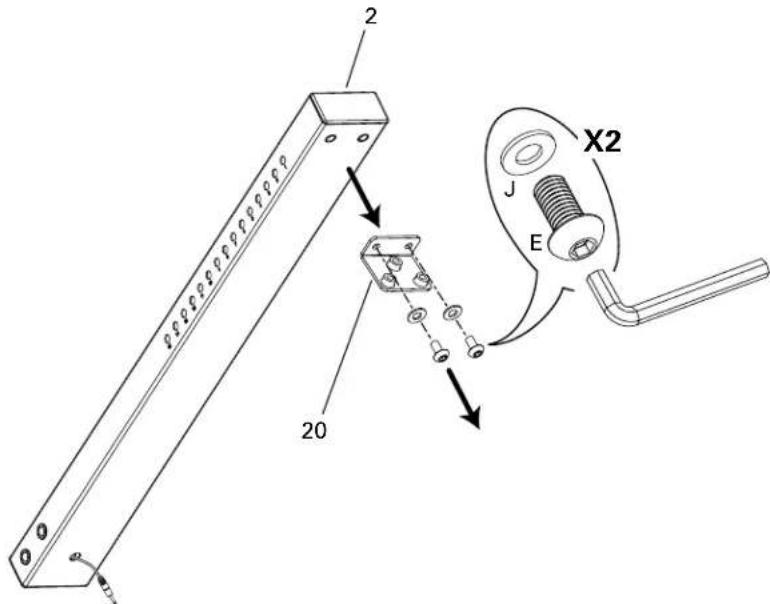

2. Préparez le cadre principal pour le montage

REMARQUE: Débranchez l'é câble de la féquence cardiaque. Assurez-vous que câble de la féquence cardiaque ne glisse pas dans le tube du cadre.

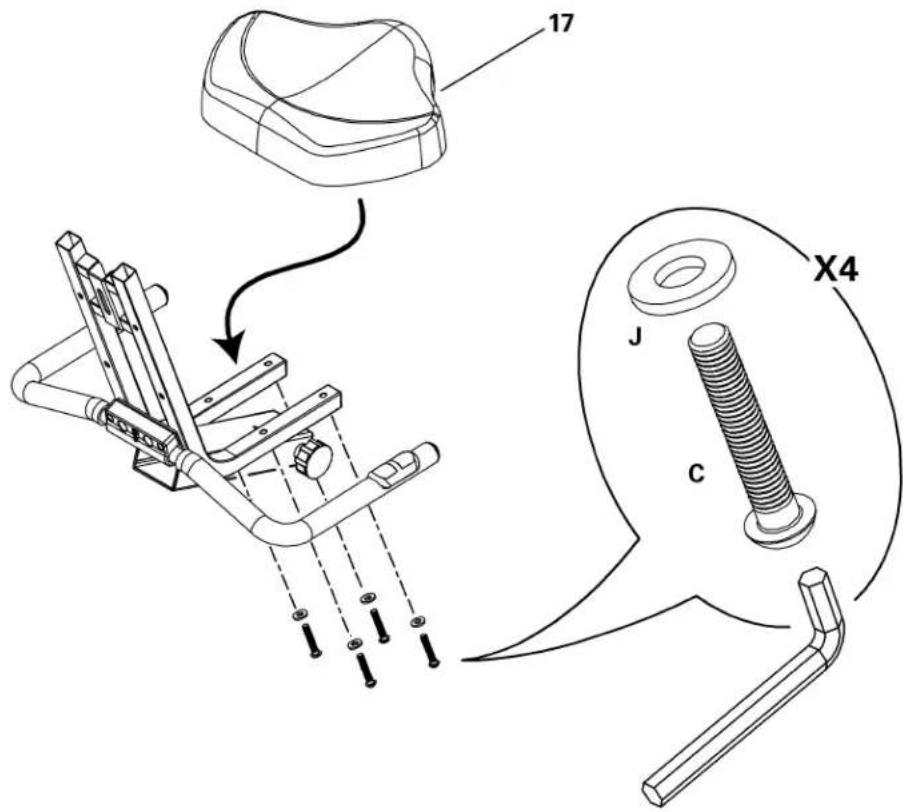

5. Installez la base du siège

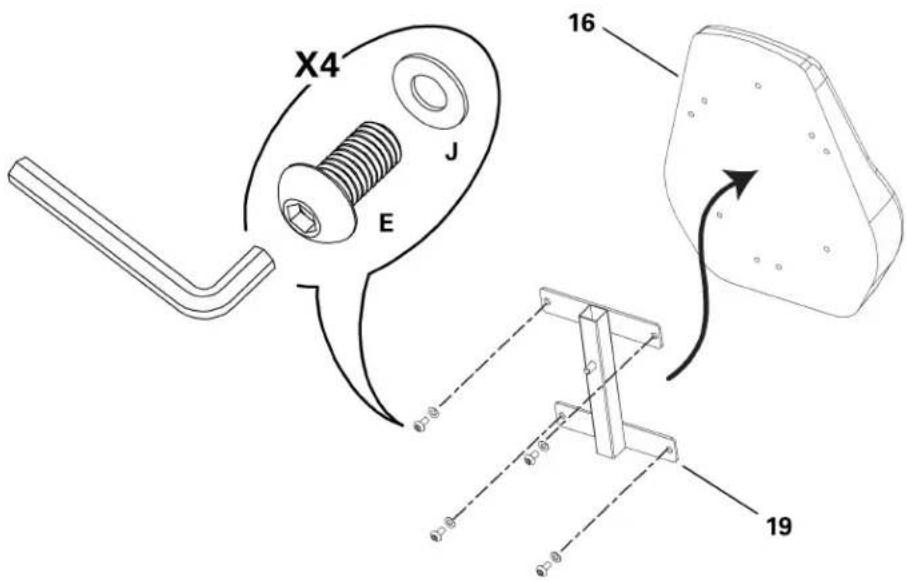

6. Installez l'assemblage du dossier du siège et le recouvrement du dossier du siège

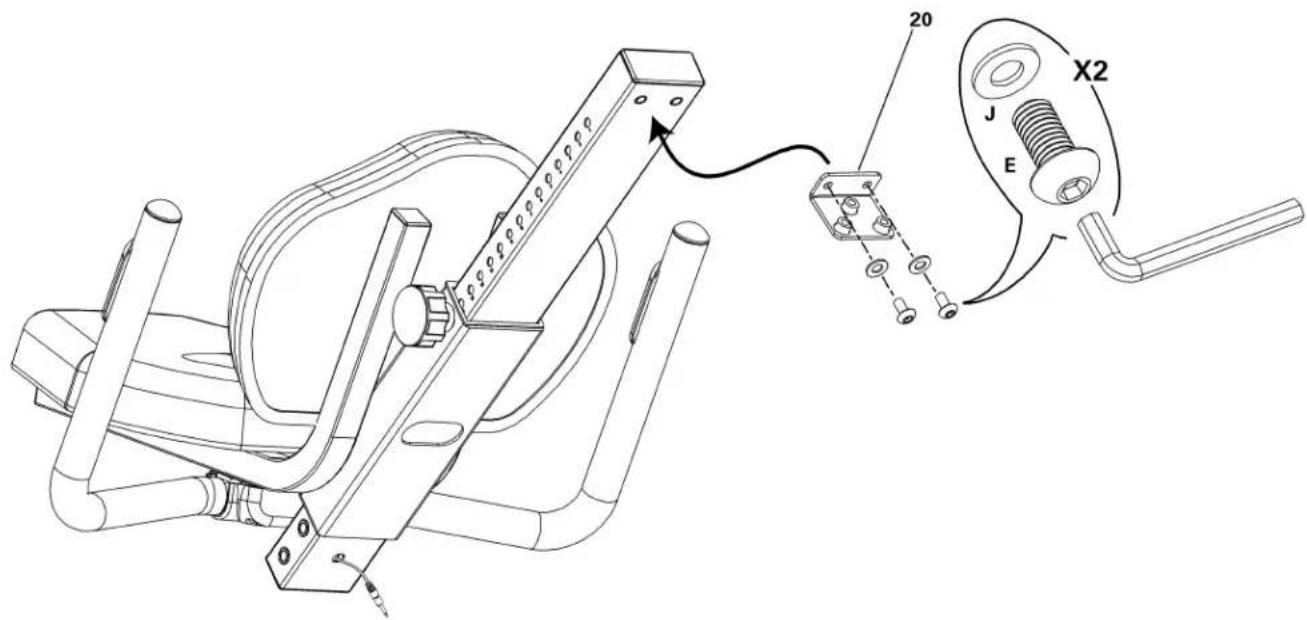

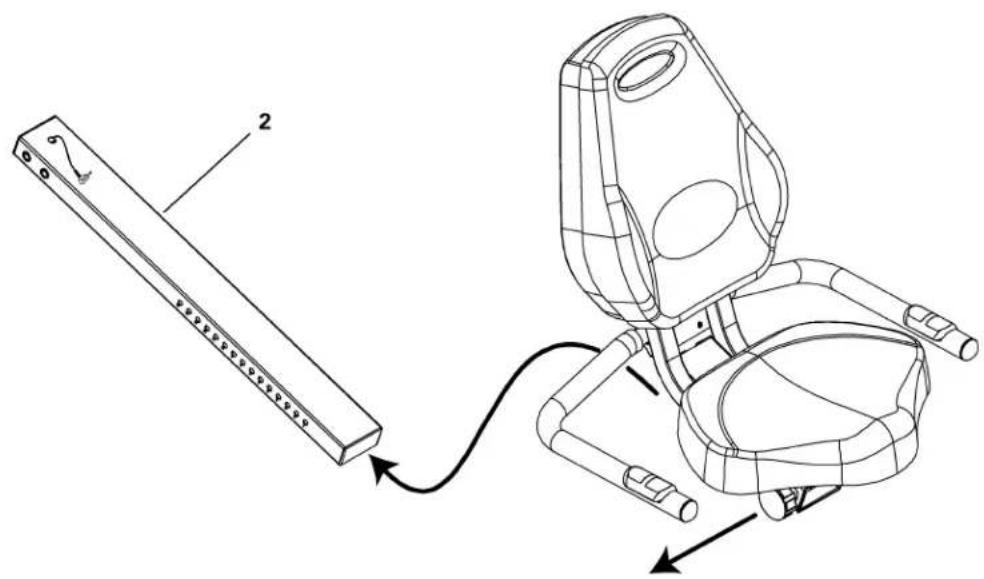

7. Faites glisser les sièges sur le rail du siège

REMARQUE: Nettoyez pas le câble de la fréquence cardiaque.

8. Branchez le câble de la fréquence cardiaque sur le siège

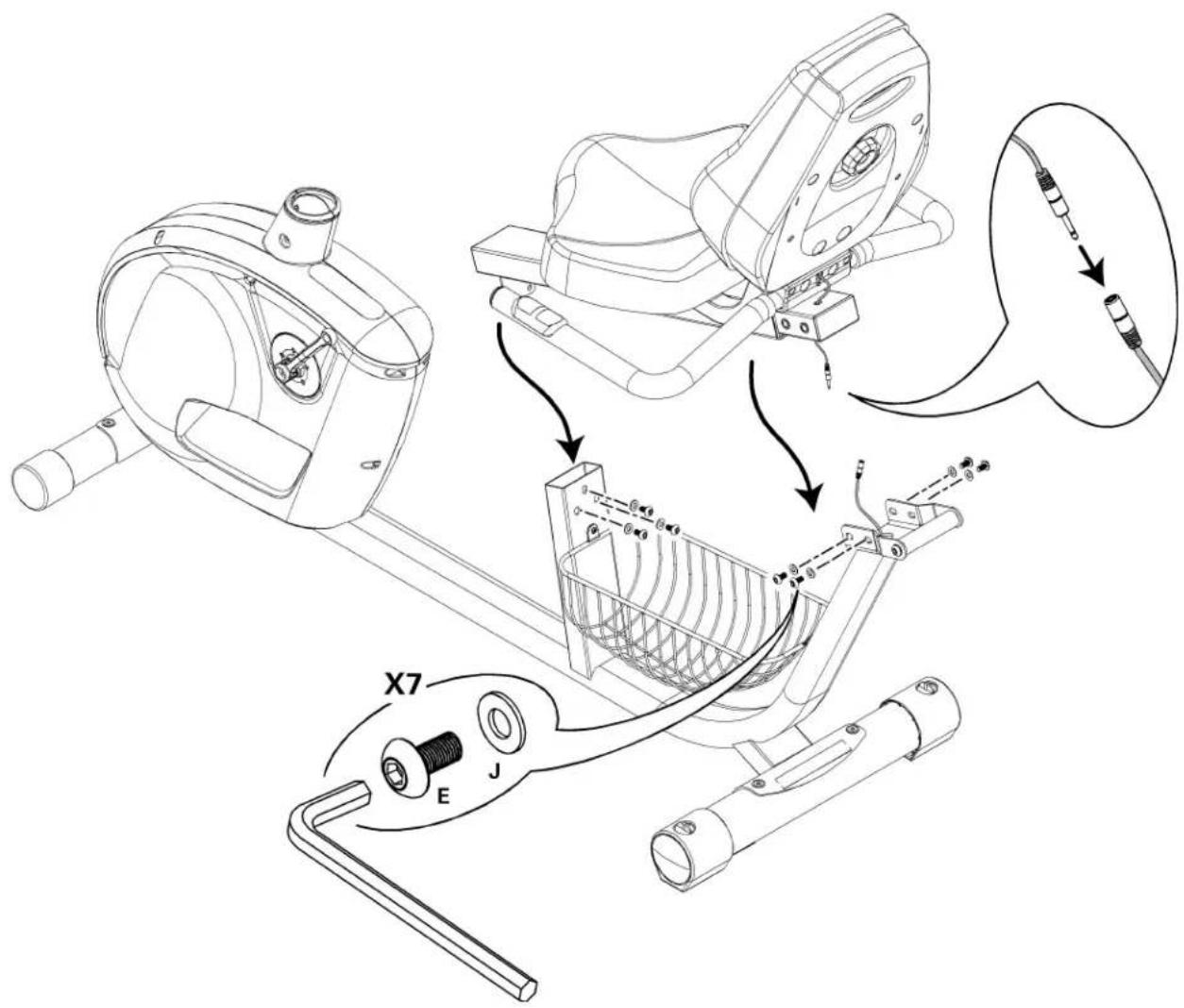

10. Installez les sièges assemblés sur le cadre

REMARQUE: Ne tordez pas la clef de la frequency cardiaque.

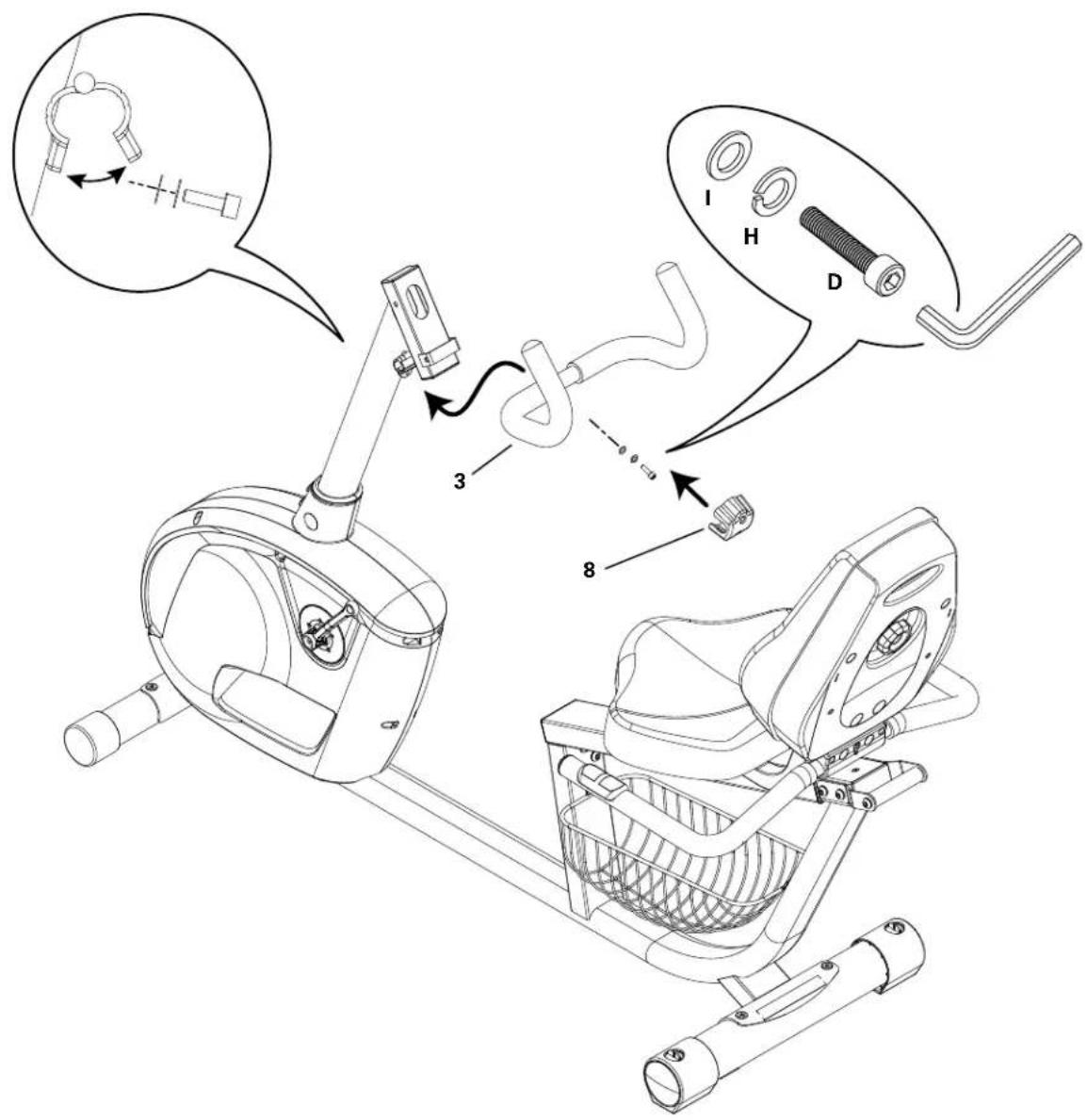

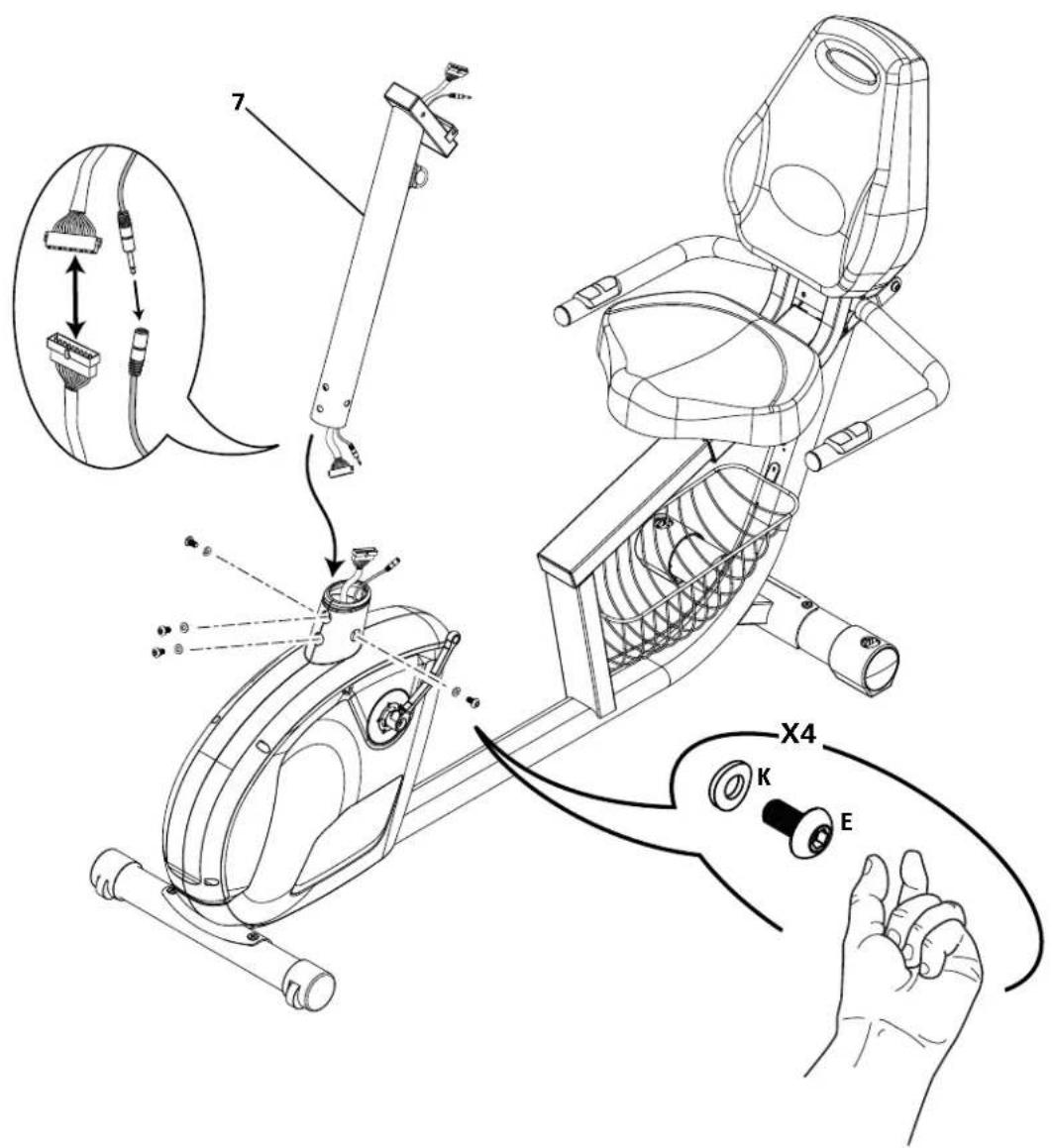

11 Fixez le mètre de la console

REMARQUE: Nettoyez pas les cables de la console.

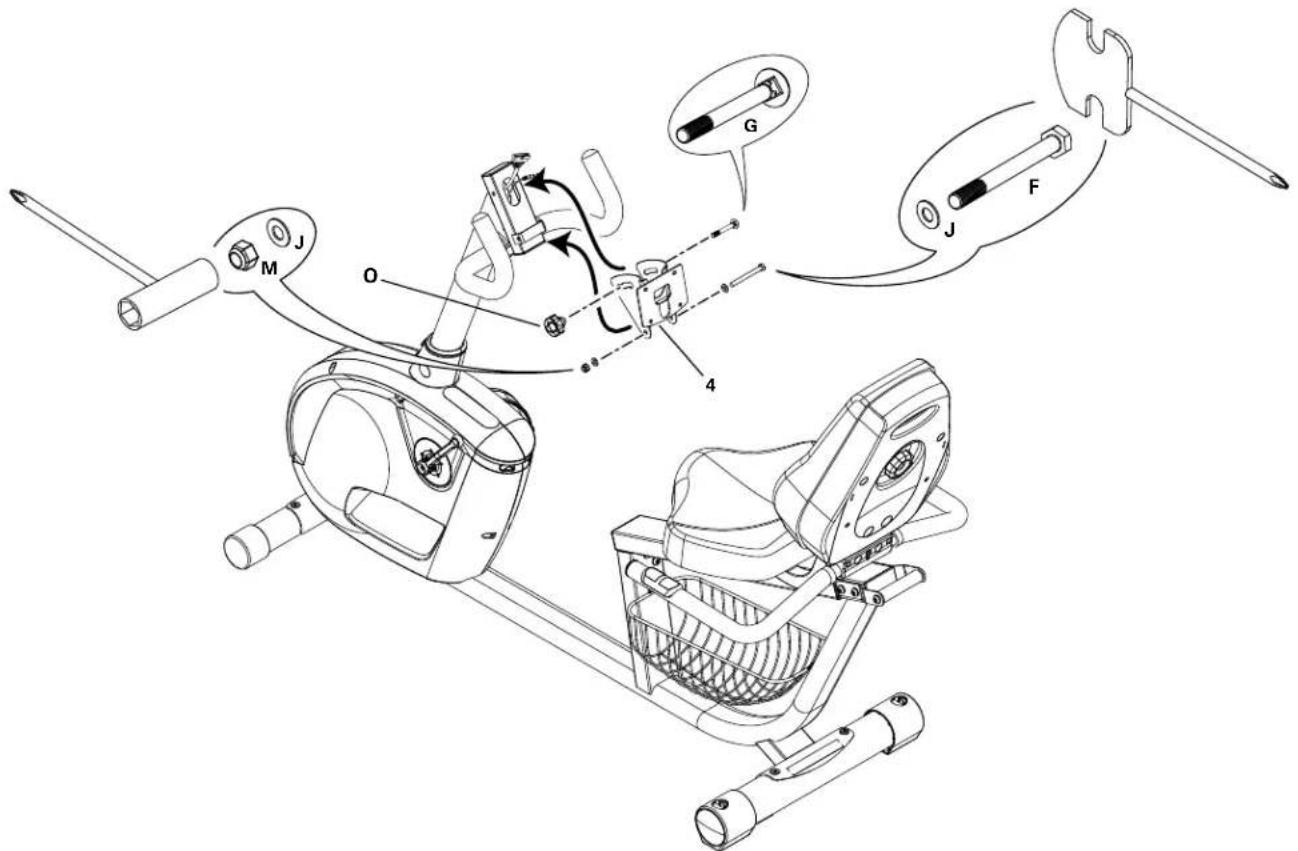

13. Installez le support de la console

REMARQUE: Nettoyezles câblesdelaconsole.

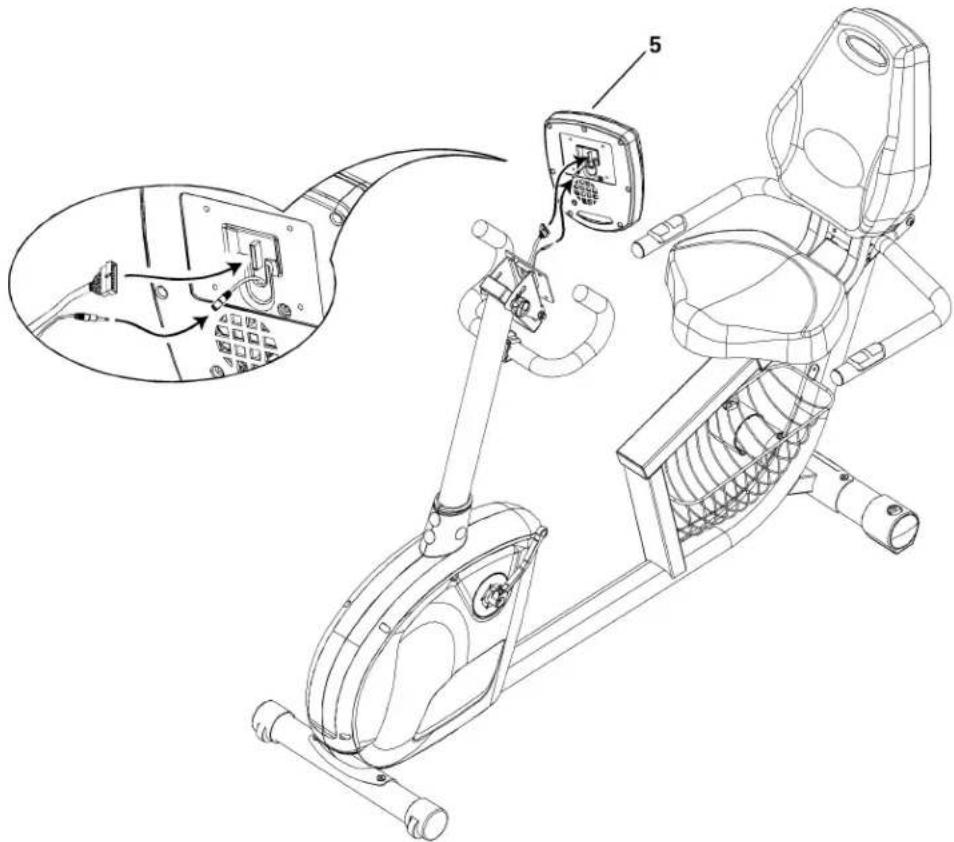

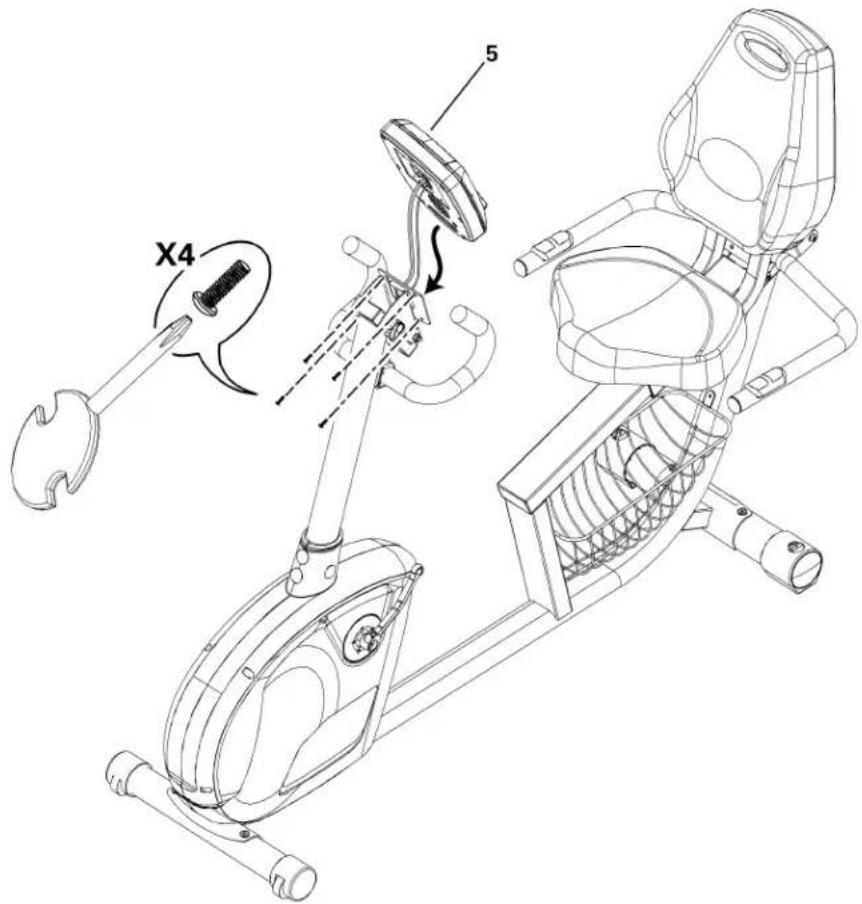

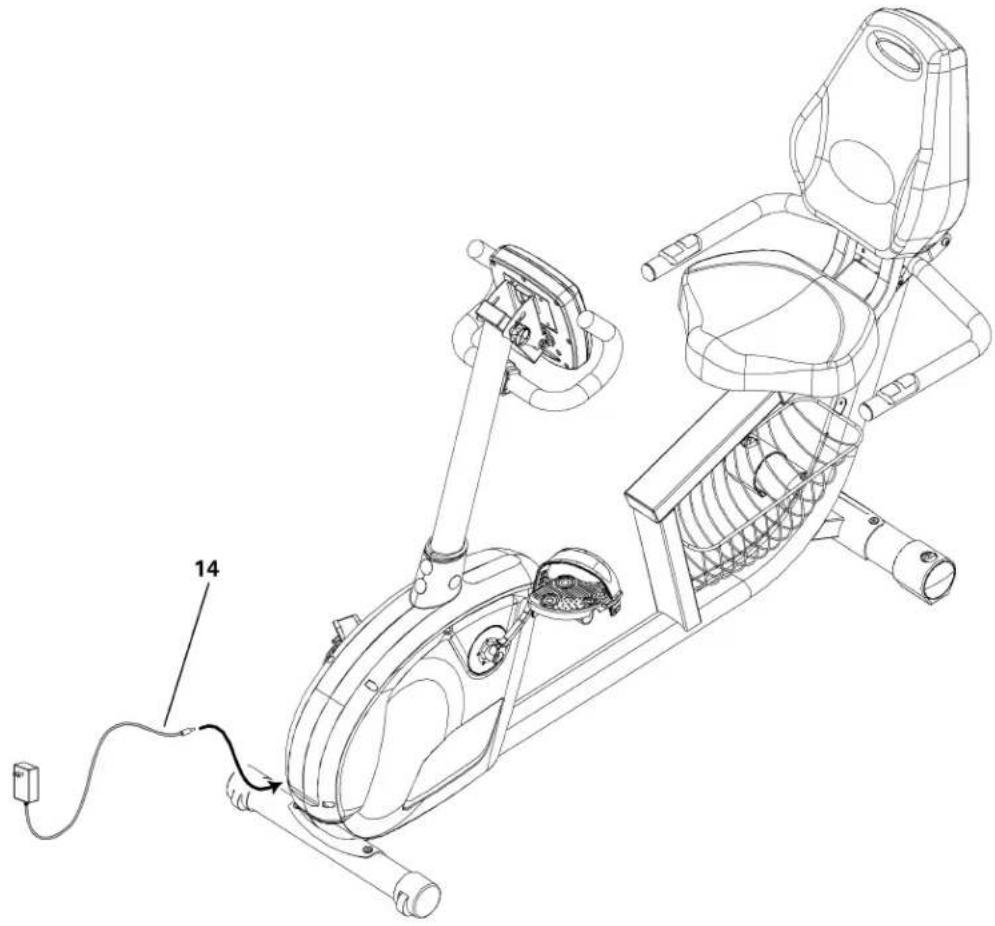

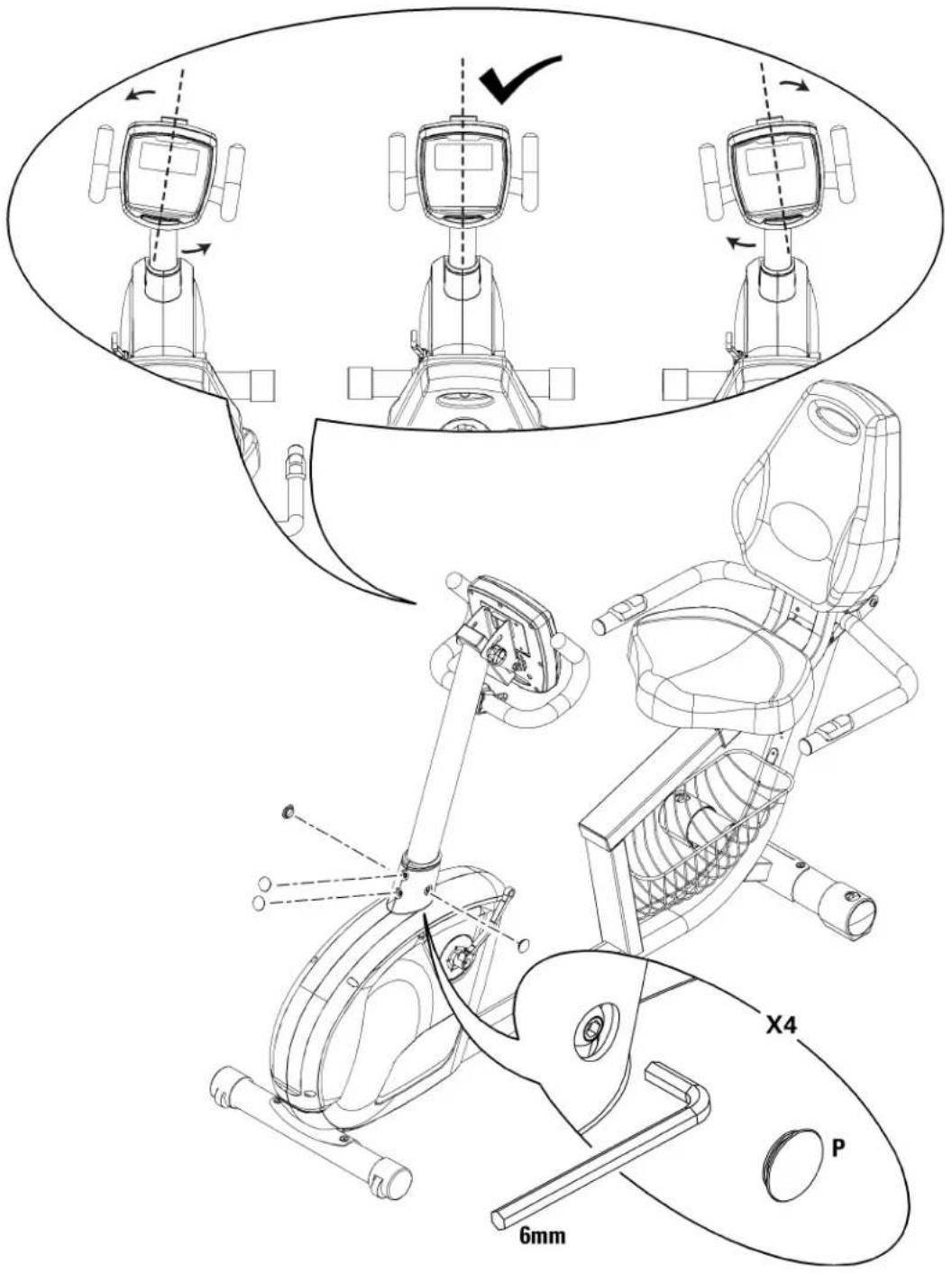

15. Installez la console

Remarque: La quincaillerie est préinstallée sur la console et ne se trouve pas sur la carte de quincaillerie.

REMARQUE: Nettoyez et rangez les câbles de la console.

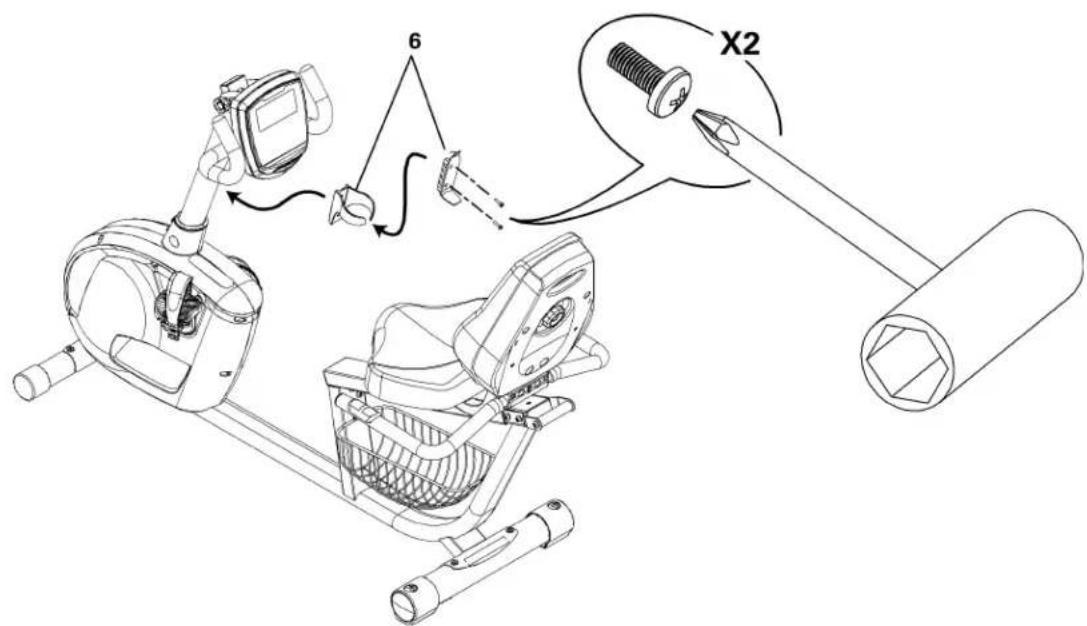

19. Installez le porte-bouteille d'eau

Remarque: La quincaillerie est préinstallée sur le mat et ne se retrouve pas sur la carte de quincaillerie.

Inspection finale

Inspectez votre machine pour vous assurer que toutes les couronnes sont serrées et que tous les composants sont correctement montés.

N'utilisez pas la machine et ne la mettez pas en marche tant qu'elle n'est pas complètement montée et inspectée pour vérifier que ses performances correspondent aux stipulations du Guide du propriétaire.

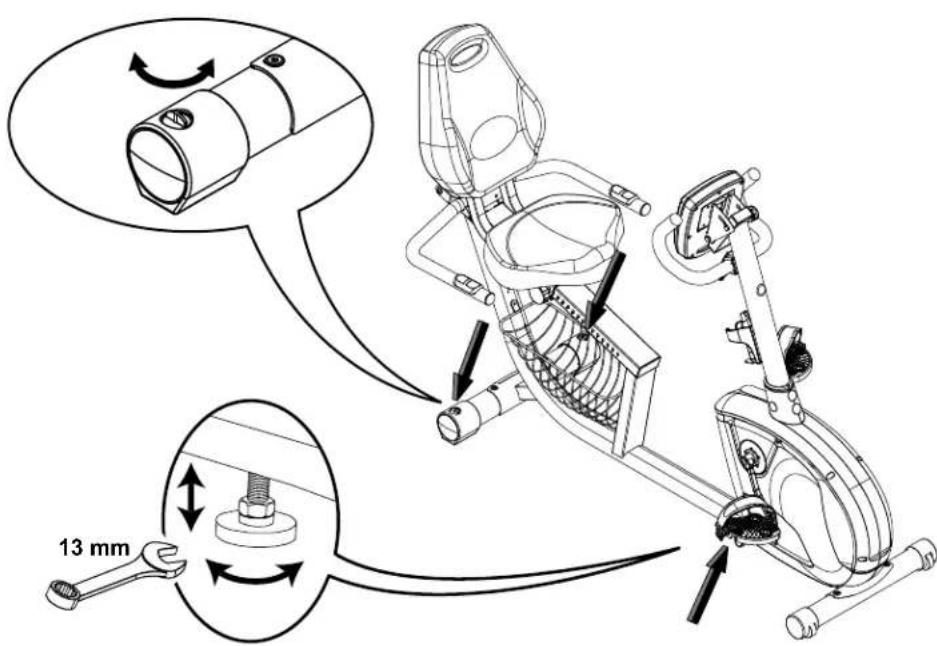

Mise à niveau de votre vélo

Les niveleurs sont situés de chaque côté du stabilisateur arrêté et sur la glissière du châssis. Sur le stabilisateur arrêté, tournez le bouton pour ajuster le pied du niveauur.

Pour ajuster le niveauur sur la glissière du châssis :

1. desserrez le contre-écrou supérieur;
2. tournez le niveauur pour en ajuster la hauteur;
3. desserrez le contre-écrou supérieur pour verrouiller le niveleur.

Assurez-vous que le vélo est à niveau et qu'il est stable avant de l'utiliser.
