Type de produit	Haut-parleur amplifié actif 2 voies
Marque	Samson
Modèle	RS112a
Puissance de sortie	400 W crête (300 W LF + 100 W HF) / 200 W RMS (150 W LF + 50 W HF)
SPL maximum à 1 m	115 dB
Réponse en fréquence	55 Hz - 20 kHz
Haut-parleur grave	Woofer 12 pouces (305 mm), bobine 2 pouces (50,8 mm)
Haut-parleur aigu	1 pouce (25,4 mm) avec pavillon
Fréquence de croisement	3 kHz, 18 dB/octave
Couverture du pavillon	90° horizontale x 60° verticale
Entrées audio	2 combo XLR/TRS (micro/ligne), 1 entrée aux 3,5 mm, Bluetooth, entrée USB XPD sans fil
Sortie audio	XLR Mix Out
Contrôles	Volume canal 1 et 2, compresseur variable, sélecteur Mic/Line, volume Bluetooth/Aux, bouton d'appairage Bluetooth
Indicateurs	Power (vert), Signal/Limit (vert/rouge), statut Bluetooth (bleu)
Alimentation	IEC, sélectionnable 100-120 V ou 220-240 V, fusible selon tension
Consommation électrique	420 W
Matériau du boîtier	Polypropylène
Grille de protection	Métal déployé
Poignées	Deux sur les côtés, une sur le dessus
Angle moniteur	45°
Montage	Réceptacle pour poteau 1 3/8 pouce (35 mm), 4 points de vol M10
Dimensions (L x l x H)	15 x 12,9 x 23,9 pouces (380 x 327 x 606,5 mm)
Poids	30,8 livres (14 kg)
Accessoires inclus	Câble d'alimentation IEC
Fonctions spéciales	Bluetooth streaming, compresseur intégré, liaison guirlande via Mix Out, compatible micro sans fil XPD, protection thermique et limiteur

FOIRE AUX QUESTIONS - RS112a SAMSON

Comment connecter un microphone filaire au RS112a ?

Branchez votre micro dynamique sur une entrée combo XLR/TRS. Réglez le commutateur Mic/Line sur MIC. Augmentez progressivement le volume du canal correspondant. Pour utiliser la fonction compresseur, tournez le bouton COMPRESSOR dans le sens horaire pour réduire la dynamique.

Comment appairer un appareil Bluetooth avec le RS112a ?

Mettez l'enceinte sous tension. Sur le panneau arrière, appuyez brièvement sur le bouton Pair ; l'indicateur Bluetooth clignote en bleu. Sur votre appareil, recherchez les périphériques Bluetooth et sélectionnez 'Samson BLUETOOTH'. Si un mot de passe est demandé, entrez 0000. Une fois appairé, l'indicateur devient bleu fixe. Réglez le volume Bluetooth/Aux sur l'enceinte et le volume de votre appareil.

Comment régler le compresseur sur le RS112a ?

Tournez le bouton COMPRESSOR dans le sens horaire pour augmenter le taux de compression. Cela réduit la plage dynamique : les signaux faibles sont amplifiés et les signaux forts atténués. Attention à ne pas trop compresser, car cela peut provoquer un effet de pompage et du larsen.

Quelle est la puissance du haut-parleur RS112a ?

Le RS112a délivre 400 W crête (300 W pour le grave + 100 W pour l'aigu) et 200 W RMS (150 W + 50 W).

Peut-on relier plusieurs enceintes RS112a en guirlande ?

Oui, utilisez un câble XLR de la sortie MIX OUT de la première enceinte vers l'entrée INPUT 1 de la seconde. Réglez le commutateur Mic/Line de la seconde enceinte sur LINE. Vous pouvez ainsi chaîner plusieurs enceintes pour augmenter la couverture sonore.

Comment monter le RS112a sur un pied ?

Le RS112a est équipé d'un réceptacle de montage sur poteau de 1 3/8 pouce (35 mm) en bas de l'enceinte. Insérez simplement le pied dans ce réceptacle. Vous pouvez également utiliser les 4 points de vol M10 pour un montage suspendu.

Quelle tension d'alimentation puis-je utiliser avec le RS112a ?

Le RS112a accepte deux plages de tension : 100-120 V et 220-240 V, sélectionnables via le porte-fusible. Avant toute manipulation, débranchez le câble d'alimentation. Remplacez le fusible par un modèle adapté à la tension choisie (T6,3AL pour 100-120 V, T3,15AL pour 220-240 V).

Comment utiliser un micro sans fil Samson XPD avec le RS112a ?

Branchez le récepteur USB XPD dans le port XPD WIRELESS à l'arrière. Mettez l'émetteur sous tension (piles AA). Parlez dans le micro et réglez le volume Bluetooth/Aux jusqu'au niveau désiré. Le récepteur et l'émetteur s'appaireront automatiquement.

Que faire si le voyant LIMIT s'allume en rouge sur le RS112a ?

Le voyant LIMIT rouge indique que l'amplificateur approche de l'écrêtage. Réduisez le volume du canal concerné ou le volume général de l'enceinte pour éviter la distorsion. Si le voyant clignote occasionnellement avec les pics, c'est normal ; s'il reste allumé en continu, baissez le niveau.

Comment nettoyer et entretenir mon RS112a ?

Débranchez l'enceinte avant le nettoyage. Utilisez un chiffon sec pour essuyer la surface. N'utilisez pas de liquides ni de produits abrasifs. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées (laissez au moins 5 cm autour). Pour l'entretien interne, confiez-le à un technicien qualifié.

MODE D'EMPLOI RS112a SAMSON

Consignes de sécurité importantes

AVIS RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

ATTENTION : POUR REDUIRE LE RISQUE D'ELECROCUTION, NE PAS OUVRIR LE CAPOT (OU LA FACE ARRIERE). NE CONTIENT AUCUNE PIÈCE QUE L'UTILISATEUR PEUT ENTRETENIR. CONFIER L'ENTRETIEN A UN TECHNICIEN QUALIFIÉ.

Cet éclair avec un symbole représentant une flèche e « tension dangereuse » non isolée à l'intérieur du produit qui peut être d'une importance suffisante pour constituer un risque de choc électrique.

Le point d'exclamation 'importantes instructions de fonctionnement et d'entretien dans la documentation accompagnant l'appareil.

Si vous voulez vous débarrasser de ce produit, ne le mélangez pas avec les ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui exige un traitement, une récupération et un recyclage appropriés.

Les ménages privés dans les 27 états membres de l'UE, en Suisse et en Norvège peuvent renvoyer gratuitement leurs produits électroniques usagés à des centres de collecte désignés ou à un revendeur (si vous en achetez un neuf similaire).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode d'élimination correcte.

Ce faisant, vous vous assurez que votre produit mis au rebut subit le traitement, la récupération et le recyclage nécessaires et vous évitez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

Informations importantes sur la sécurité

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures de liquide et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l'appareil.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas obstruer les ouvertures de ventilation. Installez l'appareil conformément aux instructions du fabricant. Un minimum de 5cm autour de l'appareil pour une ventilation suffisante
8. Ne pas installer près de sources de chaleur telles que des radiateurs, des diffuseurs d'air chaud, des fours, des poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.
9. N'utiliser que les ajouts/accessoires spécifiés par le fabricant.
10. Débranchez l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes de temps.
11. , assure votre sécurité. Si la fiche fournie ne correspond pas à votre fiche murale, consultez un électricien pour remplacer la fiche murale obsolète.
12. Faites en sorte que le cordon ne soit pas piétiné ou pincé, en particulier au niveau des broches, des prises de courant, ou au point de sortie de l'appareil.
13. Utilisez-le uniquement avec le chariot, le trépied, un support ou une table spécifiée par le fabricant ou vendu avec l'appareil. Lors de l'utilisation d'un chariot, soyez prudent lors du déplacement de l'ensemble chariot/appareil pour éviter des blessures suite au renversement.
14. Confiez l'entretien à du personnel d'entretien qualifié. Une réparation est

nécessaire si l'appareil a été endommagé d'une façon quelconque, par exemple si le cordon d'alimentation ou la fiche sont rompus, en cas de dommages en raison de renversement de liquides ou de chutes d'objets sur l'appareil, d'une exposition à la pluie ou à l'humidité, ou si l'appareil ne fonctionne pas normalement, ou est tombé.

1. COMMUTATEUR MARCHE/ARRÊT : Pour les produits munis d'un interrupteur d'alimentation, celui-ci ne rompt pas la connexion au circuit électrique.
2. DÉCONNEXION DU SECTEUR : La fiche doit rester facilement accessible. Pour le montage en rack ou lors d'une installation où la fiche n'est pas accessible, un commutateur omnipolaire dont les contacts sont séparés d'au moins 3 mm sur chaque pôle doit être incorporé dans l'installation électrique du rack ou du bâtiment.
3. POUR LES UNITÉS ÉQUIPÉES D'UNE PRISE À FUSIBLE ACCESSIBLE PAR L'EXTÉRIEUR Remplacer le fusible par un fusible du même type et de la même puissance uniquement.
4. TENSION À ENTRÉE MULTIPLE : Cet appareil peut nécessiter l'utilisation d'un cordon de ligne, d'une fiche de branchement différents, ou les deux, en fonction de la source d'alimentation lors de l'installation. Connectez cet appareil uniquement à la source d'alimentation indiquée sur le panneau arrière de l'équipement. Pour réduire le risque d'incendie ou de choc électrique, faites appel à un personnel qualifié ou équivalent.

Avis FCC

1. Cet appareil est conforme à la partie 15 du règlement FCC. L'utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne peut causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, notamment celles pouvant entraîner un dysfonctionnement.

1. Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur d'utiliser l'équipement.

Déclaration de la FCC

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement génère, utilise et peut émettre un rayonnement de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger ces interférences avec une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien radio/TV expérimenté.

Déclaration de la FCC sur l'exposition aux radiations

Cet équipement est conforme aux limites d'exposition aux rayonnements RF fixées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 centimètres entre le radiateur et votre corps.

Mise en garde RF

L'appareil a été évalué pour répondre aux exigences générales d'exposition aux radiofréquences. L'appareil peut être utilisé sans restriction dans des conditions d'exposition et d'utilisation portables.

Cet appareil est conforme à la norme RSS-310 d'Industrie Canada. Son fonctionnement est subordonné à la condition que cet appareil ne provoque pas d'interférences nuisibles.

Par la présente, Samson Technologies Corp., déclare que les appareils RS110A, RS112A et RS115A sont conformes aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/CE. Cette déclaration de conformité peut être consultée à l'adresse : http://www.samsontech.com/site_media/support/manuals/RS112A_DOC.pdf

Merci d'avoir acheté le haut-parleur actif de la série RS de Samson avec Bluetooth®. Les hauts-parleurs de la série RS offrent la fonctionnalité d'une enceinte amplifiée, avec la RS110A d'une puissance de 300 watts et les RS112A/RS115A d'une puissance biamplifiée de 400 watts, ainsi que la polyvalence d'un système de sonorisation portable avec un mélangeur intégré. Idéal pour la musique live, les DJ, les conférences et les applications sonores portables.

Le RS110A est équipé d'un haut-parleur basse fréquence de 10 po très résistant, tandis que les RS112A et RS115A ont respectivement des haut-parleurs basse fréquence 12 et 15 po. Les trois modèles sont dotés d'un haut-parleur haute fréquence de 1 po monté dans un pavillon à large dispersion, offrant un son cristallin et un champ sonore ultra large. La table de mixage à trois canaux du panneau arrière comprend deux entrées XLR et 1/4 po qui traitent les signaux de niveau micro ou ligne, une entrée auxiliaire de 3,5 mm et une entrée de niveau de sortie Bluetooth pour la diffusion de musique en continu. Les deux canaux micro/ligne comprennent un compresseur variable pour égaliser les signaux d'entrée. Il y a également un port USB sans fil pour connecter les systèmes de microphones sans fil de la série Samson XPD. Une sortie Mix XLR vous permet de relier en guirlande des haut-parleurs amplifiés supplémentaires pour créer des systèmes de sonorisation plus importants. La forme trapézoïdale de la chambre permet de la configurer pour une utilisation en façade, pour un fonctionnement en tant que moniteur cunéiforme, ou pour un montage sur pied à l'aide des réceptacles intégrés de 1 3/8 po pour montage sur poteau.

Dans ces pages, vous trouverez une description détaillée de votre RS Loudspeaker, ainsi que des instructions étape par étape pour son installation et son utilisation. Si votre enceinte a été achetée aux États-Unis, vous trouverez également une carte d'enregistrement ci-jointe - n'oubliez pas de suivre les instructions afin de pouvoir bénéficier d'une assistance technique en ligne et pour que nous puissions vous envoyer des informations actualisées sur ce produit et d'autres produits Samson à l'avenir. N'oubliez pas non plus de consulter notre site web www.samsontech.com pour obtenir des informations complètes sur notre gamme de produits.

Nous vous recommandons de conserver les documents suivants à titre de référence, ainsi qu'une copie de votre reçu de caisse :

Numéro de série : ____

Date d'achat : ____

Si vous avez des questions ou des commentaires concernant le RS Loudspeaker ou tout autre produit de Samson, n'hésitez pas à nous contacter à l'adresse suivante [e-mail].

Avec un entretien et une maintenance appropriés, votre RS Loudspeaker fonctionnera sans problème pendant de nombreuses années. Si votre haut-parleur RS doit être réparé, un numéro d'autorisation de retour (RA) doit être obtenu avant d'envoyer votre unité à Samson. Sans ce numéro, l'appareil ne sera pas accepté. Veuillez consulter le site www.samsontech.com/ra pour obtenir un numéro RA avant d'expédier votre appareil. Veuillez conserver les matériaux d'emballage d'origine et, si possible, retourner l'appareil dans son emballage d'origine. Si vous avez acheté votre RS en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie et les services d'entretien.

Disposition du panneau arrière

1. Entrée combo XLR et 1/4 po - Utilisez ces entrées XLR - 1/4 po pour les appareils symétriques de niveau micro ou ligne.
2. Commutateur SENSIBILITÉ (Mic/Line) - Adapte la sensibilité du canal aux signaux de la source audio d'entrée.
3. COMPRESSEUR - Ces boutons permettent de régler le niveau de compression appliqué au canal. Lorsque le bouton est tourné dans le sens des aiguilles d'une montre, le taux de compression est augmenté et le gain de sortie est ajusté en conséquence. La plage dynamique du canal est réduite, les signaux faibles étant amplifiés et les signaux forts étant atténués pour mieux s'intégrer au mixage. Une compression trop forte peut créer un effet de pompage, éliminer toute la gamme dynamique et entraîner un larsen.
4. Contrôle du volume - Ce bouton permet de régler le niveau des signaux d'entrée des canaux 1 et 2.
5. Indicateur de jumelage - Affiche le statut Bluetooth® du haut-parleur RS.
6. Bouton d'appariement - Appuyez sur ce bouton pour activer le mode découverte et vous appairer à un autre appareil Bluetooth par exemple.
7. Contrôle du volume - Ce bouton permet de régler le niveau du Bluetooth et de l'entrée auxiliaire.
8. 1/8" AUX IN - Connectez un appareil de niveau ligne à l'aide d'un câble audio de 3,5 mm.
9. Entrée XPD WIRELESS - Connectez un récepteur numérique sans fil USB Samson XPD à cette entrée.
10. MIX OUT - Connecteur XLR mâle utilisé pour relier plusieurs enceintes RS Loudspeaker.
11. Indicateur SIGNAL / LIMIT - Le voyant s'allume en vert lorsque le signal est présent. Il s'allume en rouge lorsque l'amplification est proche du point d'écrêtement et que le limiteur est enclenché.
12. Voyant POWER - Cette LED s'allume en VERT lorsque l'amplificateur est actif.
13. Commutateur POWER - Active l'alimentation principale du haut-parleur RS.
14. Entrée d'alimentation CA - Connectez le câble CA standard IEC fourni ici.
15. Support de fusible - Le support de fusible est équipé en usine d'un fusible de la puissance adaptée à votre modèle. Si vous devez changer ce fusible pour une raison quelconque, remplacez-le par un fusible de la même puissance.

Démarrage rapide

Les étapes suivantes vous aideront à commencer à utiliser votre haut-parleur de la série RS avec un mélangeur.

1. Mettez l'interrupteur d'alimentation du haut-parleur RS et du mélangeur sur la position OFF.
2. Tournez la commande VOLUME sur le panneau arrière de l'enceinte RS vers le bas, à fond dans le sens inverse des aiguilles d'une montre.
3. En suivant les instructions du fabricant, connectez vos sources audio à votre table de mixage.
4. Connectez un câble XLR ou 1/4 po de la sortie de votre table de mixage à la prise INPUT 1 sur le panneau arrière de l'enceinte RS Loudspeaker. Placez le commutateur LINE/MIC sur la position LINE.
5. Connectez le câble d'alimentation fourni à la prise IEC sur l'arrière du haut-parleur. Branchez le cordon d'alimentation dans une prise murale CA.

Remarque : Assurez-vous toujours que la prise de courant est configurée avec la tension correcte, comme indiqué sur le panneau arrière du RS Loudspeaker.

1. Mettez sous tension la table de mixage et le(s) haut-parleur(s) RS.
2. Envoyez un signal audio depuis votre table de mixage et vérifiez que vous obtenez un bon niveau en utilisant le compteur de sortie de la table de mixage.
3. Augmentez lentement la commande VOLUME de l'enceinte RS jusqu'à ce que vous ayez atteint le niveau souhaité.
4. Si le volume des haut-parleurs devient vraiment fort, ou si vous voyez l'indicateur de limite clignoter fréquemment, baissez un peu la commande VOLUME du haut-parleur RS jusqu'à ce que l'indicateur ne s'allume pas, ou ne s'allume qu'occasionnellement avec les pics de signal.

Remarque : Avant de brancher et d'allumer, rappelez-vous la règle du « dernier allumé, premier éteint » du matériel audio alimenté - Lorsque vous mettez votre système sous tension, assurez-vous que tous les fils sont connectés, allumez d'abord votre table de mixage et tout autre équipement externe, puis allumez vos haut-parleurs RS. Lors de la mise hors tension, éteignez d'abord vos haut-parleurs RS, puis votre table de mixage et votre équipement externe.

Connexion d'un microphone filaire

Suivez ces étapes pour connecter un signal de niveau microphone à votre RS Loudspeaker et enchaîner le signal à un second RS Loudspeaker :

1. Mettez l'interrupteur POWER des deux enceintes RS en position OFF.
2. Tournez la commande VOLUME vers le bas, à fond dans le sens inverse des aiguilles d'une montre.
3. Connectez les câbles d'alimentation de chaque armoire à une prise de courant.
4. Connectez un câble XLR standard de la sortie MIX OUT de l'enceinte principale RS Loudspeaker à l'entrée XLR INPUT 1 de la seconde enceinte RS Loudspeaker.
5. Sur le deuxième haut-parleur RS, réglez le commutateur SENSITIVITY sur la position LINE.
6. À l'aide d'un câble XLR standard, branchez un microphone dynamique dans l'entrée XLR de l'enceinte RS.
7. Réglez le commutateur SENSIBILITE sur la position MIC.
8. Placez le commutateur d'alimentation en position ON.
9. Tout en parlant ou en chantant dans le microphone, augmentez doucement le contrôle du VOLUME jusqu'à atteindre le niveau souhaité.
10. Pour une sonorisation plus importante, vous pouvez faire fonctionner plusieurs moniteurs en utilisant la sortie Mix pour relier en guirlande un haut-parleur RS à un autre. Réglez l'entrée Sensibilité sur les autres caissons à la position de niveau de LIGNE.

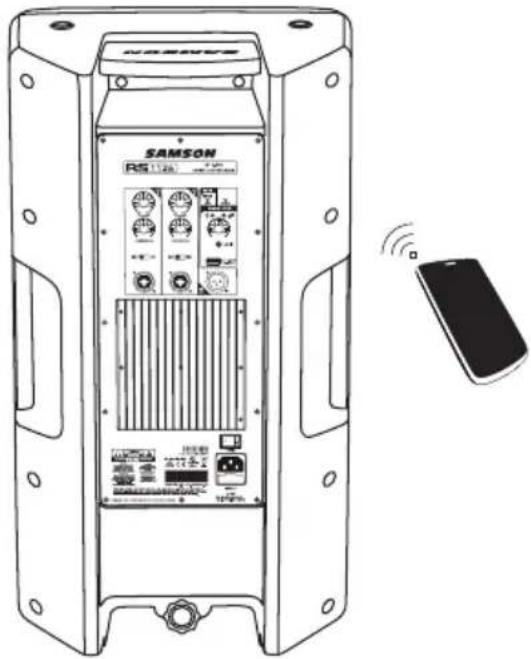

Appairage bluetooth®

1. Tournez la commande de volume BLUETOOTH/AUX IN dans le sens inverse des aiguilles d'une montre jusqu'à 0.
2. Lorsque le RS Loudspeaker et votre appareil Bluetooth sont sous tension, appuyez et relâchez rapidement le bouton Pair sur le panneau arrière du RS Loudspeaker pour que le haut-parleur puisse être découvert. L'indicateur Bluetooth clignote lentement en bleu.
3. Dans les paramètres de votre appareil Bluetooth, réglez-le pour qu’il « découvre » les appareils disponibles.
4. Dans la liste des périphériques Bluetooth, sélectionnez le périphérique « Samson BLUETOOTH ».
5. Si votre appareil vous demande un mot de passe, entrez les chiffres 0000 (quatre zéros) et appuyez sur OK. Certains appareils peuvent également vous demander d'accepter la connexion.
6. Le haut-parleur du RS Loudspeaker indique que le jumelage est terminé lorsque l'indicateur devient bleu fixe. Vous pouvez maintenant diffuser de l'audio depuis votre appareil vers le RS Loudspeaker.
7. Lorsque le contrôle du volume de votre appareil Bluetooth est réglé au maximum, écoutez de la musique et augmentez lentement le contrôle du volume de l'entrée BLUETOOTH/AUX IN de RS Loudspeaker jusqu'à ce que vous ayez atteint le niveau souhaité.

Instructions pour la sélection de la tension

Vous trouverez ci-dessous des instructions étape par étape pour modifier la tension du secteur du RS Loudspeaker.

Avertissement : avant d'effectuer cette opération, retirez le cordon d'alimentation !

1. Insérez un petit tournevis dans la fente située sous la glissière du fusible et appuyez doucement vers le haut. La glissière du fusible sortira d'environ 3/8 pouce.
2. Retirez la boîte à fusibles.
3. Retirez le fusible. Remplacez avec le fusible correct pour votre région.
4. Faites tourner la boîte à fusibles et alignez la flèche sur l'entrée CA avec la tension correcte pour votre région.
5. Poussez la boîte à fusibles dans l'entrée CA jusqu'à ce qu'elle soit complètement en place.

Connexion du microphone sans fil XPD (vendu séparément)

1. Branchez le récepteur USB Samson XPD dans la prise USB sans fil XPD sur le panneau arrière de l'enceinte RS.
2. Tournez le bouton de volume Bluetooth/Aux In de l'enceinte RS complètement dans le sens inverse des aiguilles d'une montre.
3. Placez un jeu de piles AA (LR6) neuves dans le porte-piles de l'émetteur, en prenant soin de respecter les marques de polarité, puis remettez le couvercle en place.
4. Mettez l'émetteur sous tension en appuyant sur l'interrupteur d'alimentation et en le maintenant enfoncé ; le voyant lumineux de l'émetteur et du récepteur s'allume en orange.
5. Parlez ou chantez dans le micro à un niveau de performance normal et augmentez la commande de volume de l'entrée Bluetooth/Aux jusqu'à ce que le niveau souhaité soit atteint.

Caractéristiques techniques

	RS110A RS112A RS115A
Puissance de sortie	300 Watts Crête(260 LF + 40 HF)	400 Watts Crête(300 LF + 100 HF)
	170 Watts RMS(140 LF + 30 HF)	200 Watts RMS(150 LF + 50 HF)
SPL max. (1M) 102dB 115dB 116dB
Réponse en fréquence	60 Hz - 20 kHz 55 Hz	- 20 KHz 50 Hz - 20 kHz
Basse fréquence	Woofer 10 po (254 mm)Bobine acoustique 2 po(50,8 mm)	Woofer de 12 po (305 mm)Bobine acoustique 2 po(50,8 mm)	Woofer de 15 po (381 mm)Bobine acoustique 2,5 po(63,5 mm)
Haute fréquence	1 po (25,4 mm)1 po (25,4 mm) Bobine acoustique
Croisement	Fréquence : 3,5 kHzType : 24 dB/Oct	Fréquence : 3 kHzType : 18 dB/Oct
Couverture du cornet	84°H x 56°V 90°H x 60°V
Entrées XLR symétrique-1/4" Combo, USB XPD sans fil
Sortie Sortie de ligne XLR équilibrée
Égalisation du contour	100 Hz & 12 kHz Boost
Protection électronique	Thermique, surcharge, limiteur analogique (optique), compresseur
Connecteur CA	IEC 3 broches 250 V c.a.,10 A mâle	IEC 3 broches 250 V c.a.,20 A mâle
Consommation d'énergie	420 W
Fusible	110 V - 120 V T5AAC250 V ; 220 V - 240 VT2,5 A AC 250 VT : indique la phase delatenceL : indique un faible pouvoir de rupture(coupure)	100 - 120 V T6,3AL AC 250 V ;220 - 240 V T3,15AL AC 250 VT : indique la phase de latenceL : indique un faible pouvoir de rupture (coupure)
Caisson Polypropylène
Grille Métal déployé
Poignées Deux côtés, un haut
Angle du moniteur	45°
Méthode de montage	Réceptacle de montage sur poteau 1-38 po (35 mm), 4 points de vol M10
Dimensions(L x l x H)	12,6 x 11,2 x 22,1 po320 x 285 x 561 mm	15 x 12,9 x 23,9 po380 x 327 x 606,5 mm	15,2 x 14 x 24,9 po386 x 356 x 631,5 mm
Poids	21,6 livres / 9,8 kg	30,8 livres / 14 kg	32,6 livres / 14,8 kg

Chez Samson, nous améliorons continuellement nos produits, c'est pourquoi les caractéristiques techniques et les images sont sujettes à changement sans préavis.
