Tipo di prodotto	Altoparlante amplificato attivo a 2 vie
Marca	Samson
Modello	RS112a
Potenza di uscita	400 W di picco (300 W LF + 100 W HF) / 200 W RMS (150 W LF + 50 W HF)
SPL massimo a 1 m	115 dB
Risposta in frequenza	55 Hz - 20 kHz
Altoparlante per bassi	Woofer 12 pollici (305 mm), bobina 2 pollici (50,8 mm)
Altoparlante per acuti	1 pollice (25,4 mm) con tromba
Frequenza di crossover	3 kHz, 18 dB/ottava
Copertura della tromba	90° orizzontale x 60° verticale
Ingressi audio	2 combo XLR/TRS (microfono/linea), 1 ingresso aux da 3,5 mm, Bluetooth, ingresso USB XPD wireless
Uscita audio	XLR Mix Out
Controlli	Volume canale 1 e 2, compressore variabile, selettore Mic/Line, volume Bluetooth/Aux, pulsante di accoppiamento Bluetooth
Indicatori	Alimentazione (verde), Segnale/Limite (verde/rosso), stato Bluetooth (blu)
Alimentazione	IEC, selezionabile 100-120 V o 220-240 V, fusibile in base alla tensione
Consumo elettrico	420 W
Materiale del cabinet	Polipropilene
Griglia di protezione	Metallo espanso
Maniglie	Due sui lati, una sulla parte superiore
Angolo monitor	45°
Montaggio	Supporto per asta da 1 3/8 pollice (35 mm), 4 punti di sospensione M10
Dimensioni (L x P x A)	15 x 12,9 x 23,9 pollici (380 x 327 x 606,5 mm)
Peso	30,8 libbre (14 kg)
Accessori inclusi	Cavo di alimentazione IEC
Funzioni speciali	Streaming Bluetooth, compressore integrato, collegamento a margherita tramite Mix Out, compatibile con microfono wireless XPD, protezione termica e limitatore

Domande frequenti - RS112a SAMSON

Come collegare un microfono cablato al RS112a?

Collega il tuo microfono dinamico su un ingresso combo XLR/TRS. Imposta il selettore Mic/Line su MIC. Aumenta gradualmente il volume del canale corrispondente. Per utilizzare la funzione compressore, ruota la manopola COMPRESSOR in senso orario per ridurre la dinamica.

Come accoppiare un dispositivo Bluetooth con il RS112a?

Accendi l'altoparlante. Sul pannello posteriore, premi brevemente il pulsante Pair; l'indicatore Bluetooth lampeggia in blu. Sul tuo dispositivo, cerca i dispositivi Bluetooth e seleziona 'Samson BLUETOOTH'. Se viene richiesta una password, inserisci 0000. Una volta accoppiato, l'indicatore diventa blu fisso. Regola il volume Bluetooth/Aux sull'altoparlante e il volume del tuo dispositivo.

Come regolare il compressore sul RS112a?

Ruota la manopola COMPRESSOR in senso orario per aumentare il rapporto di compressione. Questo riduce la gamma dinamica: i segnali deboli vengono amplificati e quelli forti attenuati. Attenzione a non comprimere troppo, poiché può provocare un effetto di pompaggio e feedback.

Qual è la potenza dell'altoparlante RS112a?

Il RS112a eroga 400 W di picco (300 W per i bassi + 100 W per gli acuti) e 200 W RMS (150 W + 50 W).

È possibile collegare più altoparlanti RS112a in cascata?

Sì, utilizza un cavo XLR dall'uscita MIX OUT del primo altoparlante all'ingresso INPUT 1 del secondo. Imposta il selettore Mic/Line del secondo altoparlante su LINE. Puoi così collegare più altoparlanti in catena per aumentare la copertura sonora.

Come montare il RS112a su un supporto?

Il RS112a è dotato di un supporto per asta da 1 3/8 pollici (35 mm) nella parte inferiore. Inserisci semplicemente l'asta in questo supporto. Puoi anche utilizzare i 4 punti di sospensione M10 per un montaggio sospeso.

Quale tensione di alimentazione posso utilizzare con il RS112a?

Il RS112a accetta due gamme di tensione: 100-120 V e 220-240 V, selezionabili tramite il portafusibile. Prima di qualsiasi operazione, scollega il cavo di alimentazione. Sostituisci il fusibile con un modello adatto alla tensione scelta (T6,3AL per 100-120 V, T3,15AL per 220-240 V).

Come utilizzare un microfono wireless Samson XPD con il RS112a?

Collega il ricevitore USB XPD nella porta XPD WIRELESS sul retro. Accendi il trasmettitore (batterie AA). Parla nel microfono e regola il volume Bluetooth/Aux fino al livello desiderato. Il ricevitore e il trasmettitore si accoppieranno automaticamente.

Cosa fare se l'indicatore LIMIT si accende in rosso sul RS112a?

L'indicatore LIMIT rosso indica che l'amplificatore si sta avvicinando al clipping. Riduci il volume del canale interessato o il volume generale dell'altoparlante per evitare distorsioni. Se l'indicatore lampeggia occasionalmente con i picchi, è normale; se rimane acceso continuamente, abbassa il livello.

Come pulire e mantenere il mio RS112a?

Scollega l'altoparlante prima della pulizia. Utilizza un panno asciutto per pulire la superficie. Non utilizzare liquidi né prodotti abrasivi. Assicurati che le aperture di ventilazione non siano ostruite (lascia almeno 5 cm intorno). Per la manutenzione interna, affidala a un tecnico qualificato.

MANUALE UTENTE RS112a SAMSON

Importanti informazioni sulla sicurezza

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

AVVERTENZA RISCHIO DI SCOSSA ELETTRICA – NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE LA COPERTURA (O IL RETRO). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. AFFIDARE QUALSIASI RIPARAZIONE A PERSONALE QUALIFICATO.

Il simbolo del fulmine con punta a forma di freccia all'interno di un triangolo equilatero indica la presenza di tensione pericolosa non isolata all'interno del prodotto di potenza tale da costituire rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero indica la presenza di istruzioni importanti sul funzionamento o la manutenzione dell'apparecchio nella documentazione fornita insieme al prodotto.

Se si desidera smaltire questo prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un sistema di raccolta differenziata per i prodotti elettronici usati in conformità alla legislazione che richiede un trattamento, un recupero e un riciclaggio adeguati.

I nuclei familiari dei 27 Stati membri dell'UE, della Svizzera e della Norvegia possono restituire gratuitamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (in caso di acquisto di uno nuovo simile).

Per i Paesi non menzionati sopra, contattare le autorità locali per sapere quale sia il corretto metodo di smaltimento.

In questo modo, si garantisce che il prodotto smaltito venga sottoposto al necessario trattamento, recupero e riciclaggio, evitando così potenziali effetti negativi sull'ambiente e sulla salute umana.

Importanti informazioni sulla sicurezza

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Rispettare tutti gli avvertimenti.
4. Seguire tutte le istruzioni.
5. Non esporre l'apparecchio a schizzi o gocce d'acqua e non collocare oggetti pieni d'acqua, ad esempio vasi, sull'apparecchio.
6. Pulire solo con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare secondo le istruzioni del produttore. Lasciare minimo 5 cm di spazio attorno all'apparecchio per garantire una ventilazione sufficiente
8. Non installare vicino a fonti di calore come radiatori, diffusori di aria calda, stufe o altri apparecchi (compresi amplificatori) che producono calore.
9. Utilizzare solo accessori specificati dal produttore.
10. Scollegare l'apparecchio dalla rete elettrica durante i temporali o in caso di mancato utilizzo per periodi prolungati.
11. Non annullare lo scopo previsto della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una delle quali è più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga, o terzo polo, è fornita per la sicurezza dell'utente. Se la spina in dotazione non si adatta alla presa, consultare un elettricista per sostituire la presa obsoleta.

12. Proteggere il cavo di alimentazione in modo che non sia calpestato o schiacciato, in particolare in corrispondenza delle lame, delle prese e nel punto di uscita dall'apparecchio.

13. Utilizzare solo con il carrello, il supporto, il treppiede, la staffa o il tavolo specificati dal produttore, o venduti con l'apparecchio. Quando si utilizza un carrello, prestare attenzione quando si sposta la combinazione carrello/apparecchio per evitare lesioni da ribaltamento.

14. Affidare la manutenzione a personale di assistenza qualificato. È necessario un intervento se l'apparecchio ha subito danni di qualsiasi tipo, come la rottura del cavo di alimentazione o della spina, danni dovuti a liquidi od oggetti caduti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funziona normalmente o è stato fatto cadere.

15. INTERRUTTORE DI ACCENSIONE/ SPEGNIMENTO (ON/OFF) Nei prodotti dotati di interruttore di alimentazione, questo NON interrompe il collegamento con la rete elettrica.
16. SCOLLEGAMENTO DI RETE: La spina deve rimanere facilmente accessibile. Nel caso di installazione su rack o di installazioni in cui la spina non sia accessibile, un interruttore omnipolare con una distanza di contatto di almeno 3mm a ciascun polo deve essere inserito nell'impianto elettrico del rack o della struttura.
17. PER LE UNITÀ DOTATE DI UNA PRESA FUSIBILE ACCESSIBILE DALL'ESTERNO: Sostituire il fusibile solo con uno dello stesso tipo e potenza.
18. TENSIONE DI INGRESSO MULTIPLA: Questo apparecchio può richiedere l'uso di un cavo di linea diverso, di una spina di collegamento o di entrambi, a seconda della fonte di alimentazione disponibile al momento dell'installazione. Collegare questo apparecchio esclusivamente alla fonte di alimentazione indicata sul pannello posteriore dell'apparecchio. Per ridurre il rischio di incendio e di folgorazione, rivolgersi a personale di assistenza qualificato o equivalente.

Importanti informazioni sulla sicurezza

Nota FCC

1. Questo dispositivo è conforme con la Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:

(1) Questo dispositivo non può causare interferenze dannose.
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che possano causare un funzionamento indesiderato.

1. Cambiamenti o modifiche non esplicitamente approvati dalla parte responsabile della conformità possono invalidare il diritto dell'utente a utilizzare l'apparecchio.

Nota FCC

questo apparecchio è stato testato e trovato conforme ai limiti per un dispositivo digitale di Classe B, in conformità alla Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una ragionevole protezione contro le interferenze dannose in un'installazione residenziale.

Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una installazione specifica. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere determinate spegnendo e riaccendendo l'apparecchio, l'utente è incoraggiato a tentare di correggere l'interferenza mediante una o più delle seguenti misure:

• Riorientare o spostare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui è collegato il ricevitore.
- Contattare il rivenditore o un tecnico radio/TV per assistenza.

Dichiarazione FCC sull'esposizione alle radiazioni

Questo apparecchio è conforme ai limiti di esposizione alle radiazioni FCC RF stabiliti per un ambiente non controllato. Questo apparecchio deve essere installato e utilizzato con una distanza minima di 20 centimetri tra il radiatore e il corpo.

Dichiarazione di avvertenza RF

Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle radiofrequenze. Il dispositivo può essere usato in condizioni di esposizione portatile senza limitazioni.

Questo dispositivo è conforme a RSS-310 di Industry Canada. Il funzionamento è soggetto alla condizione che questo dispositivo non causi interferenze dannose.

Con la presente, Samson Technologies Corp. dichiara che i prodotti RS110A, RS112A e RS115A sono conformi ai requisiti essenziali e altre disposizioni rilevanti della direttiva 2014/53/UE. La dichiarazione di conformità può essere consultata all'indirizzo http://www.samsontech.com/site_media/support/manuals/RS112A_DOC.pdf

Introduzione

Grazie per aver acquistato il diffusore attivo Samson serie RS con Bluetooth®. I diffusori della serie RS offrono la funzionalità di un diffusore amplificato con l'RS110A da 300 watt e l'RS112A/RS115A da 400 watt di potenza bi-amplificata, nonché la versatilità di un sistema PA portatile con un mixer a bordo. Ideale per musica dal vivo, DJ, conferenze e applicazioni audio portatili.

L'RS110A dispone di un pesante driver a bassa frequenza da 10" mentre l'RS112A e l'RS115A hanno rispettivamente driver a bassa frequenza da 12" e 15". Tutti e tre i modelli dispongono di un driver ad alta frequenza da 1" montato in una tromba ad ampia dispersione, che fornisce un audio cristallino e un campo sonoro ultra ampio. Il mixer a tre canali del pannello posteriore include due ingressi XLR e 1/4" che gestiscono segnali a livello di microfono o di linea, un ingresso aux da 3,5 mm e connettività Bluetooth per la musica in streaming. I due canali Mic/Line includono un compressore variabile per uniformare i segnali d'ingresso. Esiste anche una porta USB Wireless per collegare i sistemi di microfoni wireless Samson XPD Series. Un'uscita XLR Mix consente di collegare a margherita altri diffusori amplificati per creare sistemi di rinforzo del suono più grandi. La forma trapezoidale del cabinet consente di configurarlo per l'uso front-of-house, per il funzionamento come monitor a cuneo, o può essere montato in piedi utilizzando le prese integrate da 1 3/8" per il montaggio su palo.

In queste pagine, si troverà una descrizione dettagliata delle caratteristiche del diffusore RS, oltre a istruzioni passo-passo per la sua configurazione e il suo utilizzo. Se il diffusore è stato acquistato negli Stati Uniti, si troverà allegata anche una scheda di registrazione: compilarla seguendo le istruzioni per ricevere assistenza tecnica online e informazioni aggiornate su questo e altri prodotti Samson in futuro. Inoltre, assicurarsi di visitare il nostro sito web www.samsontech.com per informazioni complete su tutta la nostra linea di prodotti.

Consigliamo di conservare i seguenti dati per riferimento futuro, nonché una copia della ricevuta di vendita:

Numero di serie: ____

Data di acquisto: ____

In caso di domande o commenti sul diffusore RS o su qualsiasi altro prodotto Samson, contattarci all'indirizzo [e-mail].

Seguendo le istruzioni per la cura e la manutenzione, il diffusore RS funzionerà senza problemi per diversi anni. Qualora il diffusore RS dovesse richiedere assistenza, prima di spedire l'apparecchio a Samson occorre ottenere un numero di Autorizzazione di Reso (RA). Senza questo numero, l'unità non sarà accettata. Visitare il sito www.samsontech.com/ra per avere un numero RA prima della spedizione dell'unità. Conservare i materiali di imballaggio originali e, se possibile, restituire l'unità nella confezione originale. Se il diffusore RS è stato acquistato al di fuori degli Stati Uniti, contatta il distributore locale per i dettagli in merito alla garanzia e informazioni in materia di assistenza.

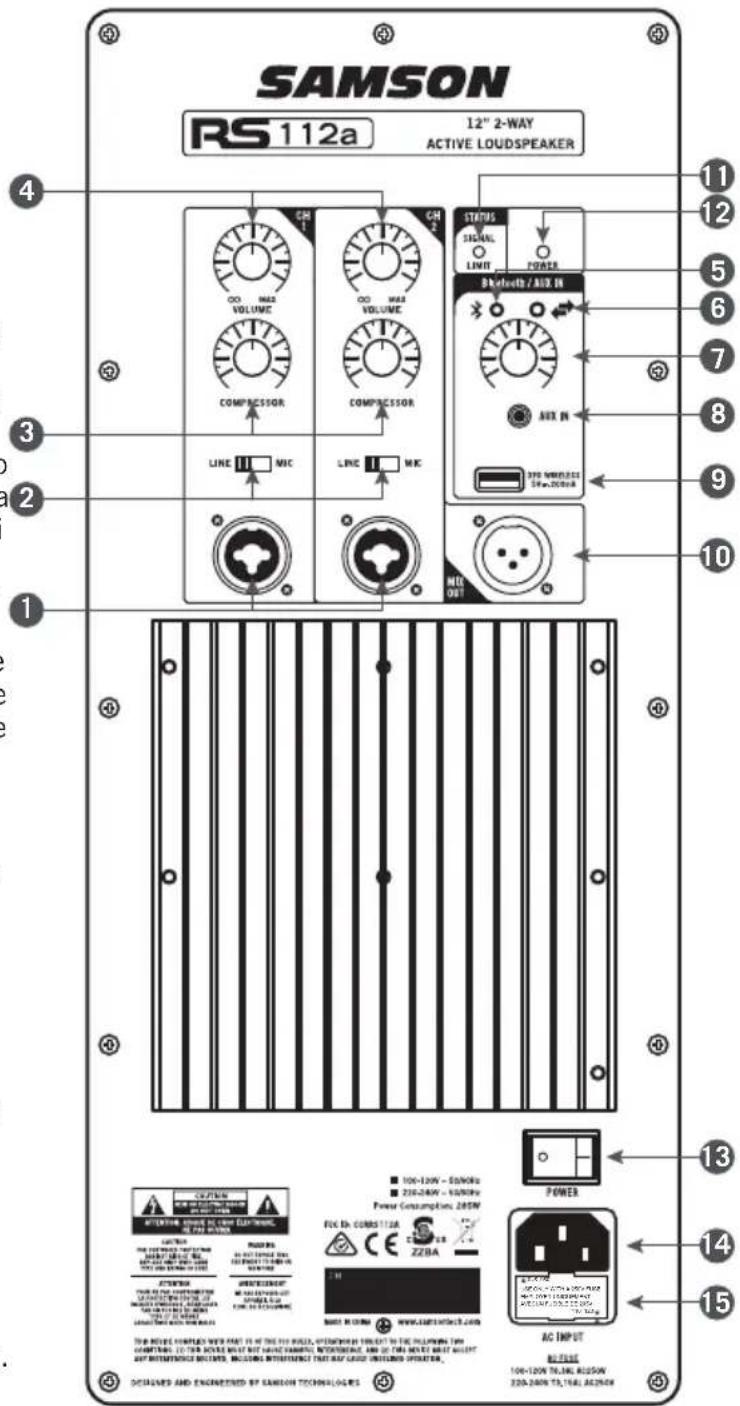

Layout del pannello posteriore

1. Ingresso combo XLR e 1/4" - Usare questi ingressi XLR - 1/4" per microfoni bilanciati o dispositivi di livello di linea.
2. Interruttore di SENSIBILITÀ (Mic/Line) - Abbina la sensibilità del canale ai segnali della sorgente audio in ingresso.
3. COMPRESSOR - Queste manopole regolano il livello di compressione applicato al canale. Girando la manopola in senso orario, il rapporto di compressione viene aumentato e il guadagno di uscita viene regolato di conseguenza. La gamma dinamica del canale è ridotta, dove i segnali più morbidi saranno ingranditi e i segnali forti saranno attenuati per sedersi meglio nel mix. Una compressione eccessiva può creare un effetto di pompaggio, eliminare tutta la gamma dinamica e portare al feedback.
4. Controllo del volume - Questa manopola regola il livello dei segnali d'ingresso dei canali 1 e 2.
5. Indicatore di accoppiamento

- Visualizza lo stato Bluetooth® del diffusore RS.

1. Pulsante di accoppiamento

- Premere questo pulsante per attivare la modalità di scoperta per accoppiarsi con un dispositivo audio Bluetooth.

1. Controllo del volume - Questa manopola regola il livello del Bluetooth e Aux In.

2. 1/8" AUX IN - Per collegare un dispositivo a livello di linea utilizzando un cavo audio da 3,5 mm.

3. Ingresso XPD WIRELESS- Collegare un ricevitore digitale wireless USB Samson XPD a questo ingresso.

4. MIX OUT - Connettore XLR maschio utilizzato per il collegamento di più diffusori RS.

5. Indicatore SIGNAL/LIMIT - Questo indicatore si illumina di verde quando il segnale è presente. Si accende in ROSSO quando l'amp è prossimo al punto di clipping e il limitatore è attivo.
6. Indicatore POWER - Questo LED si accende in VERDE quando l'amplificatore è attivo.
7. Interruttore POWER - Accende l'alimentazione principale del diffusore RS.
8. Ingresso di alimentazione CA - Collegare qui il cavo di alimentazione AC IEC standard.
9. Porta-fusibile – Il porta-fusibile è dotato di un fusibile di potenza adatta al modello acquistato. Qualora occorresse sostituire il fusibile per qualsiasi motivo, sostituirlo con un fusibile avente lo stesso valore nominale.

SAMSON RS 112a 12" 2-WAY ACTIVE LOUDSPEAKER 4 CH 1 OCC MAX VOLUME COMPRESSOR CH 2 OCC MAX VOLUME COMPRESSOR LINE MIC LINE MIC STATUS SIGNAL LIMIT POWER Bluetooth / AUX H MEN 370 MHz/250000 500 MHz/250000 8 10 11 12 3 2 1 OUTPUT POWER 100-120W - 500MHz 250-280W - 500MHz Power Consumption: 280W 13 14 15 DESIGNED AND ENCODED BY CAMSON TECHNOLOGIES

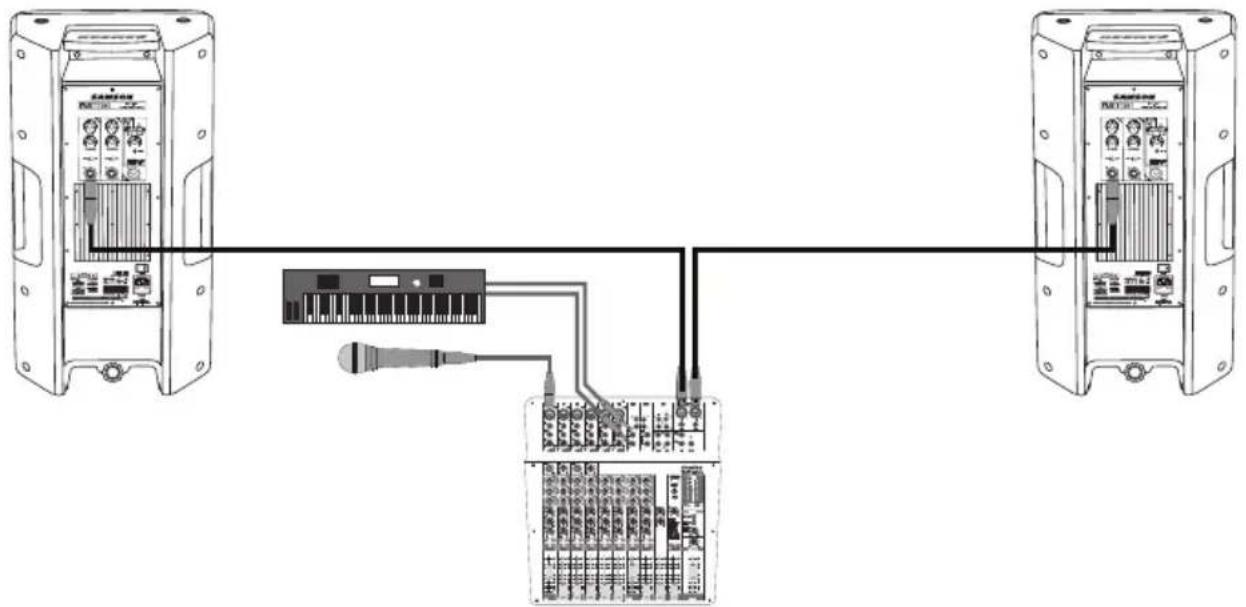

Avvio rapido

I seguenti passi aiutano ad iniziare ad usare il diffusore della serie RS con un mixer.

1. Girare l'interruttore di alimentazione del diffusore RS e del mixer sulle posizioni OFF.
2. Girare il controllo VOLUME sul pannello posteriore del diffusore RS verso il basso, completamente in senso antiorario.
3. Seguendo le istruzioni del produttore, collegare le fonti audio al mixer.
4. Collegare un cavo XLR o 1/4" dall'uscita del mixer al jack INPUT 1 sul pannello posteriore del diffusore RS. Impostare l'interruttore LINE/MIC sulla posizione LINE.
5. Collegare il cavo di alimentazione in dotazione alla presa di alimentazione IEC presente sul retro del diffusore. Inserire il cavo di alimentazione in una presa CA.

Nota: assicurarsi sempre che la presa CA sia configurata con la tensione corretta, così come indicato sul pannello posteriore del diffusore RS.

1. Accendere il mixer e i diffusori RS.
2. Mandare un segnale audio dal mixer e controllare che il livello sia adeguato utilizzando l'indicatore di uscita del mixer.
3. Alzare lentamente il controllo VOLUME del diffusore RS fino a raggiungere il livello desiderato.
4. Se il volume dai diffusori diventa molto alto, o l'indicatore Limit lampeggia spesso, abbassare un po' il controllo VOLUME sul diffusore RS finché l'indicatore non si accende, o si accende solo occasionalmente con i picchi di segnale.

Nota: Prima di collegare e accendere, ricordare la regola "ultimo acceso, primo spento" delle apparecchiature audio alimentate - Quando si accende il sistema, assicurarsi che tutti i cavi siano collegati, prima accendere il mixer e qualsiasi altra apparecchiatura esterna, quindi accendere i diffusori RS. Quando si spegne, spegnere prima i diffusori RS e poi il mixer e l'attrezzatura esterna.

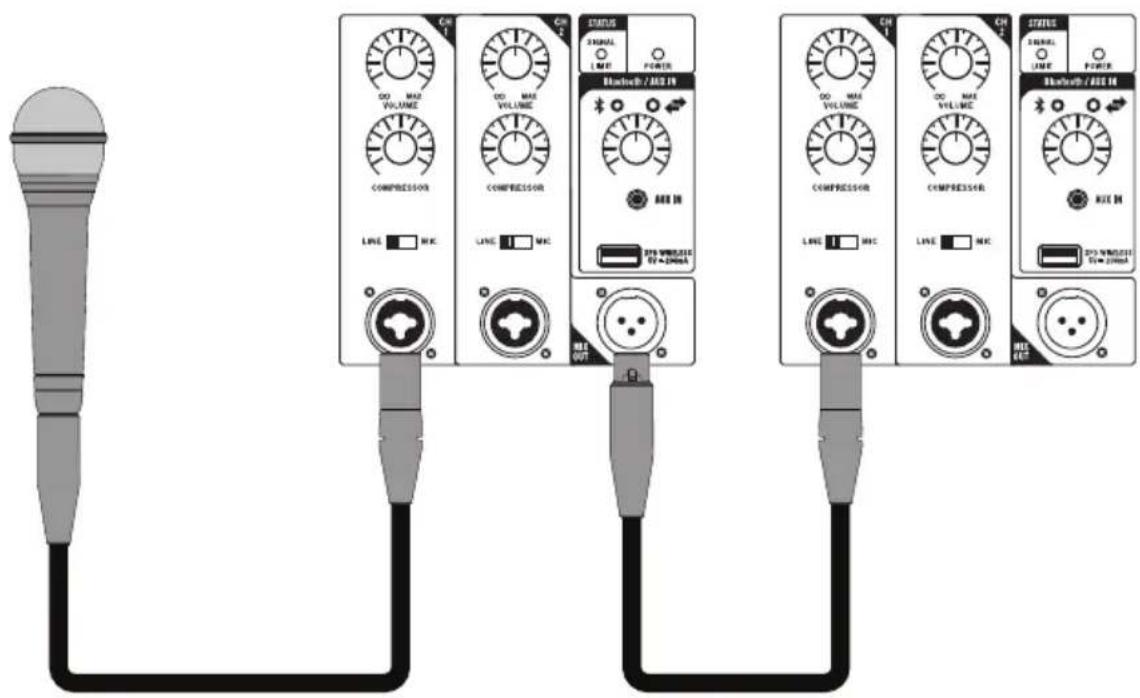

Connessione di un microfono cablato

CH MAX VOLUME COMPRESSOR LINE □ MIC CH MAX VOLUME COMPRESSOR LINE □ MIC STATUS NORMAL LINE POWER Bluetooth / ABS IN OFF OFF COMPRESSOR LINE □ MIC CH MAX VOLUME COMPRESSOR LINE □ MIC CH MAX VOLUME COMPRESSOR LINE □ MIC STATUS NORMAL LINE POWER Bluetooth / ABS IN OFF OFF COMPRESSOR LINE □ MIC CH MAX VOLUME COMPRESSOR LINE □ MIC HEL HEL

Attenersi alla seguente procedura per collegare un segnale di livello microfonico all'altoparlante RS e collegare in cascata il segnale a un secondo diffusore RS:

1. Posizionare l'interruttore POWER di entrambi i diffusori RS sulla posizione OFF.
2. Girare il controllo VOLUME verso il basso, completamente in senso antiorario.
3. Collegare i cavi di alimentazione di ogni armadio a una presa CA.
4. Collegare un cavo XLR standard dall'uscita MIX OUT del diffusore principale RS all'ingresso XLR INPUT 1 del secondo diffusore RS.
5. Sul secondo diffusore RS, impostare l'interruttore SENSITIVITY sulla posizione LINE.
6. Usando un cavo XLR standard, collegare un microfono dinamico all'INGRESSO XLR del diffusore RS.
7. Posizionare l'interruttore SENSITIVITY sulla posizione MIC.
8. Posizionare l'interruttore di alimentazione della posizione ON.
9. Mentre si parla o si canta nel microfono, aumentare lentamente il controllo VOLUME fino a raggiungere il livello desiderato.
10. Per un rinforzo del suono maggiore è possibile far funzionare diversi monitor utilizzando l'uscita Mix per collegare a margherita un diffusore RS ad un altro. Impostare la sensibilità d'ingresso dei cabinet aggiuntivi sulla posizione di livello LINE.

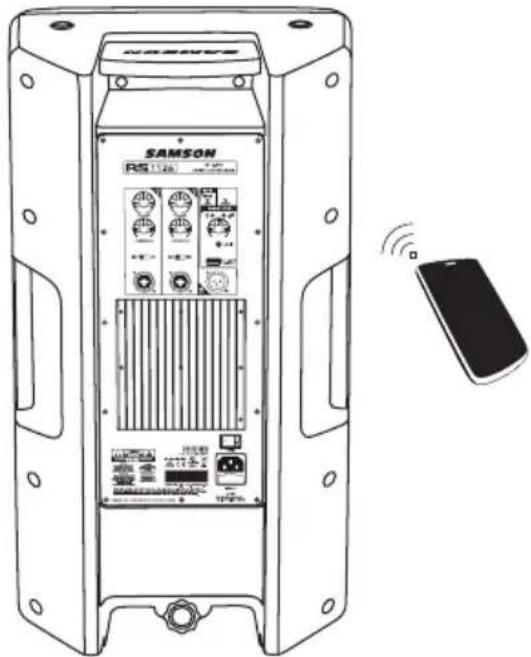

Accoppiamento Bluetooth®

1. Ruotare il controllo del volume BLUETOOTH/AUX IN in senso antiorario fino a 0.

2. Con il diffusore RS e il dispositivo Bluetooth acceso, premere e rilasciare rapidamente il pulsante Pair sul pannello posteriore del diffusore RS Loudspeaker per rendere il diffusore rilevabile. L'indicatore Bluetooth lampeggerà lentamente in blu.

3. Nelle impostazioni del dispositivo Bluetooth, impostarlo per "scoprire" i dispositivi disponibili.

4. Dall'elenco dei dispositivi Bluetooth, selezionare il dispositivo "Samson BLUETOOTH".

5. Se il dispositivo chiede una chiave di accesso, inserire le cifre 0000 (quattro zeri) e premere OK. Alcuni dispositivi possono anche chiedere di accettare la connessione.

6. L'altoparlante del diffusore RS indica che l'accoppiamento è completo quando l'indicatore diventa blu fisso. Adesso è possibile trasmettere l'audio in streaming dal dispositivo al diffusore RS.

7. Con il controllo del volume del dispositivo Bluetooth alzato, riprodurre un po' di musica e aumentare lentamente il controllo del volume del diffusore RS BLUETOOTH/AUX IN fino a raggiungere il livello desiderato.

SAMSON RSI 11.28 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500V 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 50

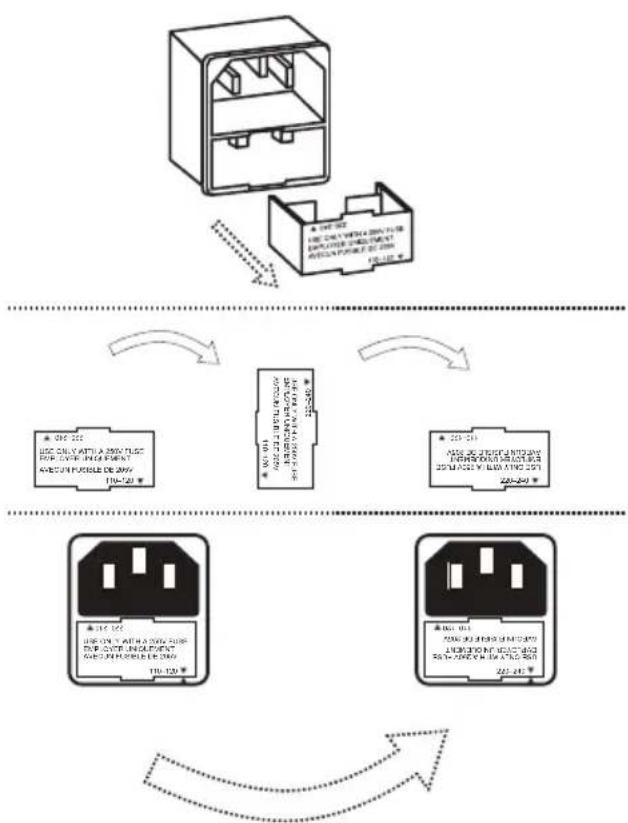

Istruzioni per la selezione della tensione

Di seguito sono riportate le istruzioni passo per passo per cambiare la tensione di rete del diffusore RS.

AVVERTENZA: Prima di effettuare questa operazione, rimuovere il cavo di alimentazione!

1. Inserire un piccolo cacciavite nella fessura sotto la slitta del fusibile e premere delicatamente verso l'interno e verso l'alto. La slitta del fusibile salterà fuori di circa 3/8 di pollice.

2. Togliere la slitta del fusibile.

3. Estrarre il fusibile. Sostituire con il fusibile corretto per la propria area geografica.

4. Ruotare la slitta del fusibile e allineare la freccia sull'ingresso AC con la tensione corretta per la propria area geografica.

5. Spingere la slitta del fusibile nell'ingresso CA fino a quando non è completamente posizionata.

    subgraph Input
        E["Input: OPF-222, UPG-01V-APTLA-260V-TUGC<br>UPG-01V-PHIA-547A7<br>UPG-01V-PUCILE DE-JWY<br>TPU-223 100"]
    end

    subgraph Output
        F["Input: OPF-223, UPG-01V-APTLA-260V-TUGC<br>UPG-01V-PHIA-547A7<br>UPG-01V-PUCILE DE-JWY<br>TPU-223 100"]
    end

    subgraph Target
        G["Target: OPF-223, UPG-01V-APTLA-260V-TUGC<br>UPG-01V-PHIA-547A7<br>UPG-01V-PUCILE DE-JWY<br>TPU-223 100"]
    end

    subgraph Output
        H["Output: OPF-223, UPG-01V-APTLA-260V-TUGC<br>UPG-01V-PHIA-547A7<br>UPG-01V-PUCILE DE-JWY<br>TPU-223 100"]
    end

    style Input fill:#f9f,stroke:#333
    style Output fill:#ccf,stroke:#333

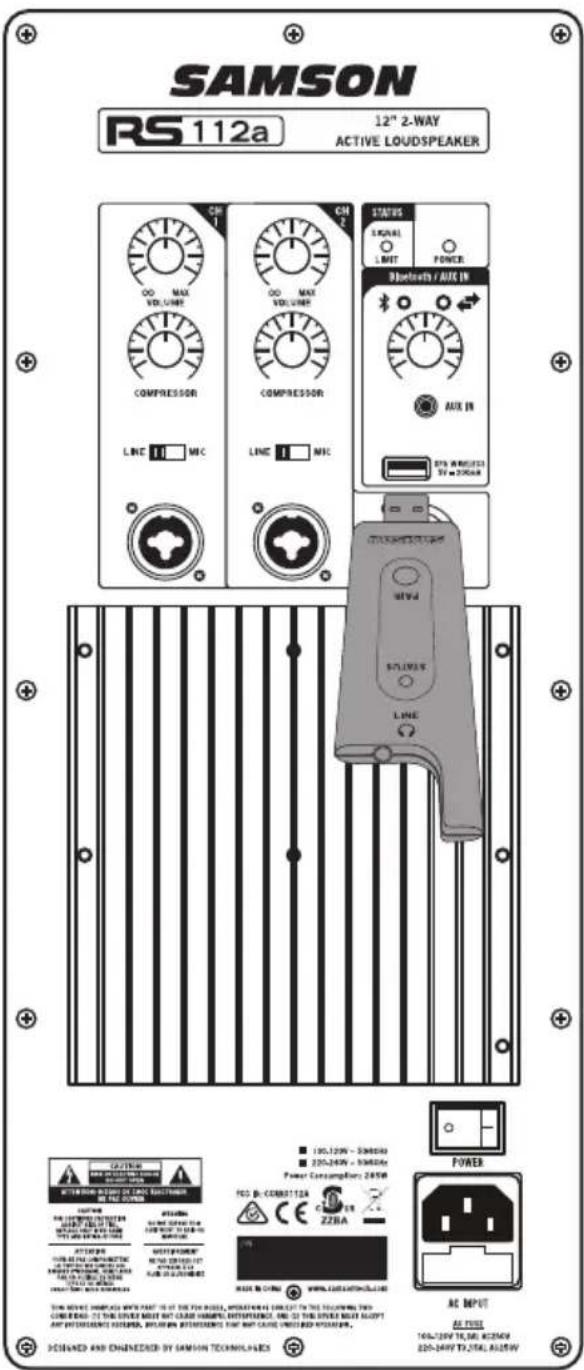

Collegamento del microfono wireless XPD (venduto separatamente)

1. Inserire il ricevitore Samson XPD USB nel jack XPD Wireless USB sul pannello posteriore del diffusore RS.
2. Ruotare la manopola Bluetooth/Aux In Volume sul diffusore RS completamente in senso antiorario.
3. Inserire un set di batterie AA nuovo (LR6) nel vano batterie del trasmettitore, prestando attenzione a rispettare i contrassegni di polarità, quindi riposizionare il coperchio.
4. Accendere il trasmettitore tenendo premuto il pulsante di accensione; la spia sul trasmettitore e il ricevitore diventerà ambra.
5. Parlare o cantare nel microfono a un livello di prestazione normale e alzare il controllo Bluetooth/Aux In fino a raggiungere il livello desiderato.

SAMSON RS 112a 12" 2-WAY ACTIVE LOUDSPEAKER CH1 MAX VOLUME COMPRESSOR LINE 1 MIC CH2 MAX VOLUME COMPRESSOR LINE 1 MIC STATUS LIMEL POWER Bluetooth / AUX IN AIR IN STS MOUNTED ST = 200kW MAVA SITIVE LINE POWER POWER 160.120V - 50kHz 220.240V - 50kHz Power Consumption: 285W DC B-CCB03112A CE 228A AC INPUT AT FOUT 160.120V TO 30kW 220.340V TO 27kW DESIGNED AND ENGINEER BY SAMSON TECHNOLOGIES

Specifiche

	RS110A RS112A RS115A
Potenza di uscita	300 Watt picco(260 LF + 40 HF)	400 Watt picco(300 LF + 100 HF)
	170 Watt RMS(140 LF + 30 HF)	200 Watt RMS(150 LF + 50 HF)
SPL max (1M) 102dB 115dB 116dB
Risposta di Frequenza	60Hz - 20kHz 55Hz -	20KHz 50Hz - 20kHz
Bassa frequenza	Woofer da 10 pollici(254 mm)Bobina da 2 pollici(50,8 mm)	Woofer da 12 pollici(305 mm)Bobina da 2 pollici(50,8 mm)	Woofer da 15 pollici(381 mm)Bobina da 2,5 pollici(63,5 mm)
Alta frequenza	da 1 pollice (25,4 mm)Bobina da 1 pollice (25,4 mm)
Frequenza di	crossover: 3,5 kHzTipo: 24dB/Oct	Frequenza: 3K HzTipo: 18dB/Oct
Copertura corno 84°H x 56°V 90°H x 60°V
Ingressi XLR bilanciato-1/4di pollice Combo, USB XPD Wireless
Uscita Uscita di linea XLR bilanciata
Equalizzazione contour	100Hz e 12kHz
Protezione elettronica	Termica, sovraccarico, limitatore analogico (ottico), compressore
Connettore CA	3 pin IEC 250 VCC,10 A maschio	3 pin IEC 250 VCC,20 A maschio
Consumo 420W
Fusibile	110V-120V T5A AC250V;220V-240V T2.5A AC250VT: denota il ritardotemporaleL: denota una bassacapacità di rottura	100-120V T6.3AL AC250V;220-240V T3.15AL AC250VT: denota il ritardo temporaleL: denota una bassa capacità di rottura
Custodia Polipropiene
Griglia Completamente in metallo, perforata
Maniglie Due sui lati, una in alto
Angolo del monitor	45°
Metodo di montaggio	Ricettacolo per asta di montaggio da 1-38 pollici (35 mm), 4 punti di ancoraggio M10
Dimensioni(L x L x A)	12,6 pollici x 11,2 pollici x22,1 pollici320 x 285 x 561 mm	15 pollici x 12,9 pollici x23,9 pollici380 x 327 x 606,5 mm	15,2 pollici x 14 pollici x24,9 pollici386 x 356 x 631,5 mm
Peso	21,6 libbre/9,8 kg	30,8 libbre/14 kg	32,6 libbre/14,8 kg

Samson migliora continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche senza preavviso.
