MODE D'EMPLOI Pitchblack X mini KORG

Procédure d'accordage....11

Réglages de hauteur de référence....12

Réglages du mode d'affichage....13

Réglage du mode de luminosité....14

Fiche technique....15

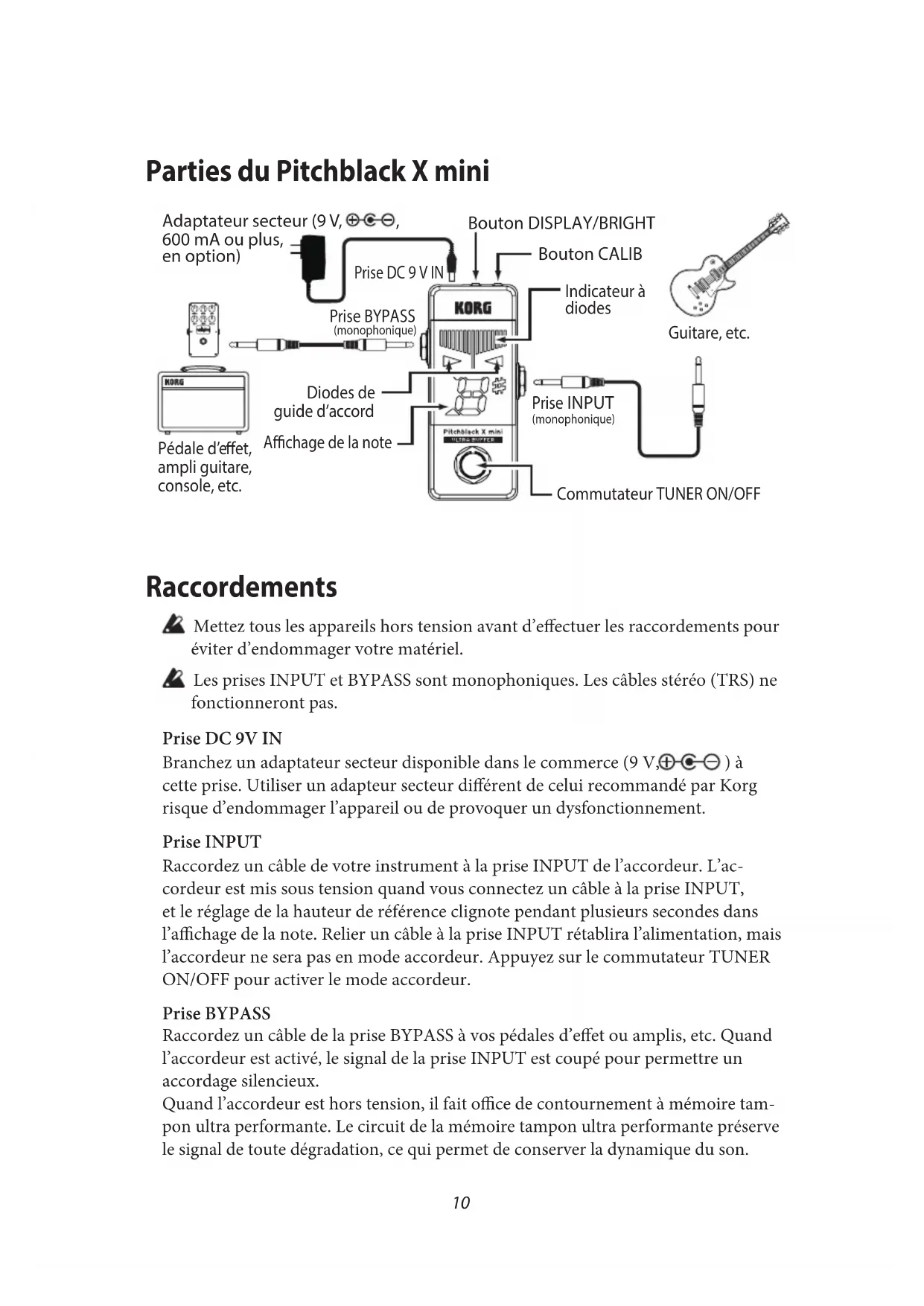

Adaptateur secteur (9 V, ⊕ ⊙ ⊙ 600 mA ou plus, en option) Prise DC 9 V IN Bouton DISPLAY/BRIGHT Bouton CALIB Prise BYPASS (monophonique) KORG Indicateur à diodes Guitare, etc. Pédale d'effet, ampli guitare, console, etc. Diodes de guide d'accord Affichage de la note Pitchâlack X mini ULTRA SUPPER Prise INPUT (monophonique) Commutateur TUNER ON/OFF

Raccordements

Mettez tous les appareils hors tension avant d'effectuer les raccordements pour éviter d'endommager votre matériel. Les prises INPUT et BYPASS sont monophoniques. Les câbles stéréo (TRS) ne fonctionneront pas.

Prise DC 9V IN

Branchez un adaptateur secteur disponible dans le commerce (9 V, ⊕-⊖) à cette prise. Utiliser un adaptateur secteur différent de celui recommandé par Korg risque d'endommager l'appareil ou de provoquer un dysfonctionnement.

Prise INPUT

Raccordez un câble de votre instrument à la prise INPUT de l'accordeur. L'accordeur est mis sous tension quand vous connectez un câble à la prise INPUT, et le réglage de la hauteur de référence clignote pendant plusieurs secondes dans l'affichage de la note. Relier un câble à la prise INPUT rétablira l'alimentation, mais l'accordeur ne sera pas en mode accordeur. Appuyez sur le commutateur TUNER ON/OFF pour activer le mode accordeur.

Prise BYPASS

Raccordez un câble de la prise BYPASS à vos pédales d'effet ou amplis, etc. Quand l'accordeur est activé, le signal de la prise INPUT est coupé pour permettre un accordage silencieux.

Quand l'accordeur est hors tension, il fait office de contournement à mémoire tampon ultra performante. Le circuit de la mémoire tampon ultra performante préserve le signal de toute dégradation, ce qui permet de conserver la dynamique du son.

Procédure d'accordage

1. Appuyez sur le commutateur TUNER ON/OFF pour activer l'accordeur.

Le centre de l'indicateur à diodes s'illumine. Le signal reçu à la prise INPUT n'est pas transmis à la prise BYPASS.

Astuce : Le commutateur TUNER ON/OFF fonctionne seulement si un instrument est raccordé à la prise INPUT.

1. Si nécessaire, réglez la hauteur de référence et le mode d'affichage. (page 12)

Réglages de hauteur de référence, page 13 Réglages du mode d'affichage)

1. Jouez une note simple sur votre instrument et accordez-le de sorte que le nom de la note souhaitée apparaisse dans l'affichage de la note.

Le nom de la note la plus proche de la hauteur détectée apparaît dans l'affichage de la note.

1. Accordez votre instrument à l'aide de l'indicateur à diodes.

La méthode pour indiquer si votre instrument est accordé, est trop haut ou trop bas, dépend du mode d'affichage choisi. (page 13 “Réglages du mode d'affichage”)

1. Après avoir fini d'accorder votre instrument, appuyez sur le commutateur TUNER ON/OFF pour désactiver l'accordeur.

L'indicateur à diodes s'éteint. Le signal reçu à la prise INPUT est transmis à la prise BYPASS (mémoire tampon ultra performante).

Astuce: Les réglages de la hauteur de référence, du mode d'affichage et du mode de luminosité sont conservés même quand vous débranchez l'adaptateur secteur.

Astuce: Pour initialiser les paramètres et retrouver les réglages d'usine (hauteur de référence = 440 Hz, mode d'affichage = traditionnel, mode de luminosité = plus intense), maintenez enfoncé le bouton CALIB et appuyez sur le commutateur TUNER ON/OFF à la mise sous tension de l'accordeur.

Réglages de hauteur de référence

Réglez la hauteur de référence pour l'accordage (la note A au centre du clavier d'un piano correspond à A4) entre 436 et 445 Hz. À la sortie d'usine, la hauteur de référence du Pitchblack X mini correspond à A=440 Hz.

1. Appuyez sur le bouton CALIB.

La valeur actuelle clignotera pendant plusieurs secondes dans l'affichage de la note.

1. Pendant que le réglage est affiché à l'écran, appuyez sur le bouton CALIB pour régler la hauteur de référence.

Chaque fois que vous appuyez sur le bouton CALIB, le réglage est cycliquement effectué comme suit.

0: 440Hz 1: 441Hz 2: 442Hz 3: 443Hz 4: 444Hz 5: 445Hz 6: 436Hz 7: 437Hz 8: 438Hz 9: 439Hz

1. Quand le réglage est terminé, attendez environ deux secondes – sans appuyer sur aucun bouton.

L'affichage de la note clignote trois fois pour indiquer que la hauteur de référence est réglée. Le Pitchblack X mini reviendra automatiquement en mode accordeur.

Astuce : Le réglage de hauteur de référence est conservé même quand vous débranchez l'adaptateur secteur.

Réglages du mode d'affichage

Choisissez l'un des quatre modes d'affichage indiquant si votre instrument est accordé ou non. Le réglage par défaut est le mode Traditionnel.

1. Appuyez sur le bouton DISPLAY/BRIGHT.

La valeur actuelle clignotera pendant plusieurs secondes dans l'affichage de la note.

1. Pendant que la valeur est indiquée dans l'affichage de la note, appuyez de nouveau sur le bouton DISPLAY/BRIGHT pour régler le mode d'affichage.

Chaque fois que vous appuyez sur le bouton DISPLAY/BRIGHT, le réglage est cycliquement effectué comme suit.

Dans tous les modes d'affichage, les diodes de guide d'accord indiquent si la hauteur est trop élevée ou trop basse. Quand la hauteur de la note est correcte, les diodes ▷ et ◀ s'allument toutes deux. Si la note est trop basse, la diode ▷ s'allume; si la note est trop haute, la diode ◀ s'allume.

1: Traditionnel

Accordez votre instrument jusqu'à ce que la diode au centre de l'indicateur à diodes s'illumine fortement.

Les diodes droites de l'indicateur à diodes s'allument si la note est trop haute. Si la note est trop basse, les diodes gauche (−) s'allume.

Trop bas.

Juste.

Trop haut.

2: Stroboscopique

Accordez votre instrument de sorte que le mouvement des diodes cesse. Le mode d'affichage stroboscopique est plus précis et produit donc un accord plus rigoureux de votre instrument.

Les diodes s'allument en défilant de gauche à droite lorsque la note est trop haute et de droite à gauche quand la note est trop basse.

Trop bas.

Juste.

Trop haut.

3: Semi-stroboscopique

Accordez votre instrument de sorte que le défilement des diodes cesse et que seule la diode centrale soit allumée.

Les diodes droites s'allument en défilant si la note est trop haute. Si la note est trop basse, les diodes gauche s'allument en défilant.

Trop bas.

Juste.

Trop haut.

4: Miroir

Accordez votre instrument jusqu'à ce que la diode au centre de l'indicateur à diodes s'illumine fortement.

Plus la différence d'accord est importante, plus les diodes allumées de chaque côté s'éloignent du centre.

Trop bas.

Juste.

Trop haut.

3. Quand le réglage est terminé, attendez environ deux secondes –sans appuyer sur aucun bouton.

L'affichage de la note clignote deux fois pour indiquer que le mode d'affichage est réglé. Le Pitchblack X mini reviendra automatiquement en mode accordeur.

Astuce : Le réglage du mode d'affichage est conservé même quand vous débranchez l'adaptateur secteur.

Réglage du mode de luminosité

Règle la luminosité (sur deux niveaux) de l'affichage. À la sortie d'usine, la luminosité d'affichage est réglée sur le niveau plus intense.

1. Maintenez enfoncé le bouton display/bright.

La luminosité de l'affichage change alors. Le Pitchblack X mini reviendra automatiquement en mode accordeur.

Astuce : Le réglage du mode de luminosité est conservé même quand vous débranchez l'adaptateur secteur.

Fiche technique

Gamme: 12 notes tempérament égal

Plage de détection: E0 (20,60 Hz) à C8 (4.186 Hz)

Hauteur de référence: A4=436 à 445 Hz (paliers de 1 Hz)

Précision de détection: +/-0,1 centième (mode d'affichage: stroboscopique)

Impédance d'entrée: 1 Mohm (accordeur activé)

Prises: INPUT (prise jack mono de 6,3 mm)

BYPASS (prise jack mono de 6,3 mm)

DC 9V IN

Alimentation: adaptateur secteur (9 V, 600 mA ou plus)

(vendus séparément)

Consommation: 30 mA maximum

Dimensions (L x P x H): 45 x 93 x 43 mm (y compris les saillies)

Poids: 124 g

Accessoire fourni: Avis au client (Cher client), Précautions,

Pieds en caoutchouc (1 feuille)

Accessoires (vendus séparément) : Adaptateur secteur (9 V, +, 30 mA)
