BEDIENUNGSANLEITUNG Pitchblack X mini KORG
Parties du Pitchblack X mini ....10
Raccordements....10

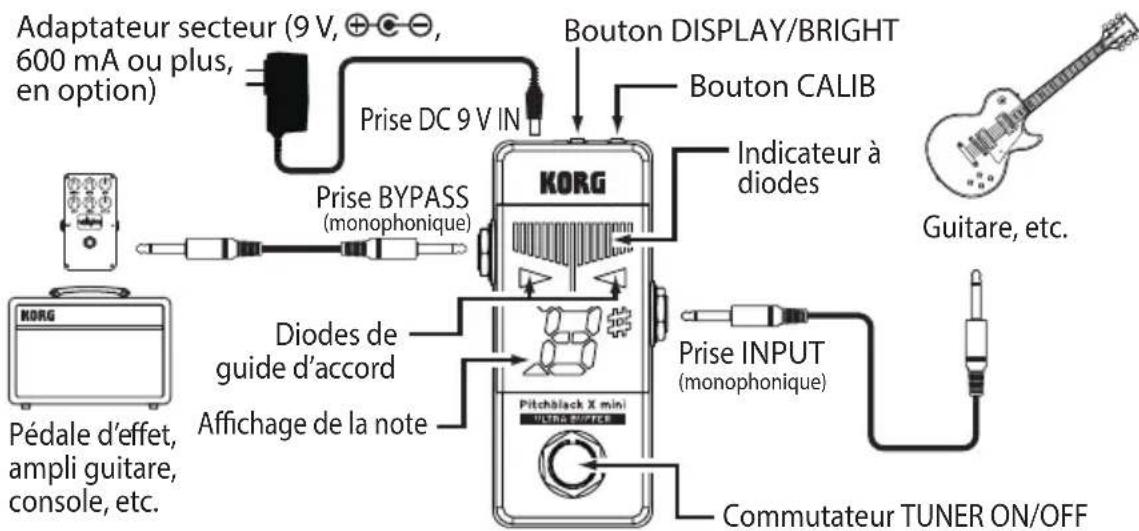

Parties du Pitchblack X mini
Einstellen der Referenztonhöhe 19
Einstellen des Anzeigemodus....20
Einstellen der Helligkeit ....21
Technische Daten 22

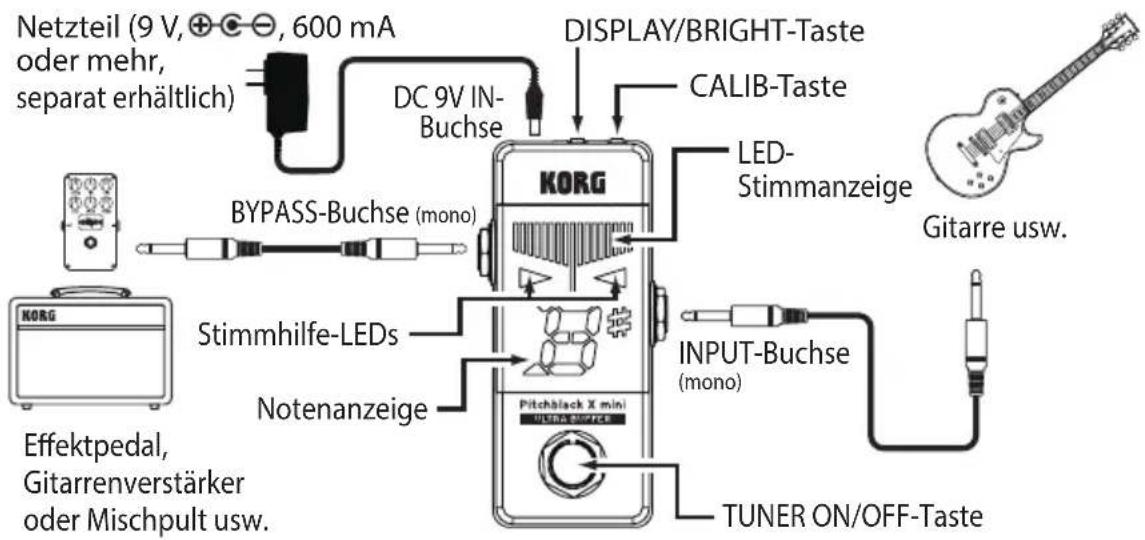

Teile des Pitchblack X mini
Anschlüsse
Schalten Sie vor dem Herstellen irgendwelcher Verbindungen alle Geräte aus, um Geräteschäden zu vermeiden.
INPUT und BYPASS sind als Mono-Buchsen ausgeführt. Stereokabel (TRS) sind nicht geeignet.
DC 9V IN-Buchse
Zum Anschluss eines separat erhältlichen Netzteils (9 V⊕-⊖). Verwendung eines nicht von Korg empfohlenen Netzteils kann Funktionsstörungen und Schäden zur Folge haben.
INPUT-Buchse
Schließen Sie das vom Instrument kommende Kabel an die INPUT-Buchse des Stimmgeräts an. Das Gerät schaltet sich ein, sobald Sie ein Kabel in die INPUT-Buchse stecken. Anschließend blinkt einige Sekunden lang die eingestellte Referenztonhöhe in der Notenanzeige. Beim Beschalten der INPUT-Buchse wird das Gerät eingeschaltet, befindet sich jedoch nicht im Stimmgerätmodus. Zum Aktivieren des Stimmgerätmodus drücken Sie die TUNER ON/OFF-Taste.
BYPASS-Buchse
Schließen Sie hier das von der BYPASS-Buchse Ihres Effektpedals bzw. Verstärkers usw. kommende Kabel an. Bei eingeschaltetem Stimmgerät wird das Signal von der INPUT-Buchse stummgeschaltet, um ein leises Stimmen zu ermöglichen.
Ist das Stimmgerät ausgeschaltet, verhält es sich wie ein Ultra-Puffer-Bypass. Der Ultra-Buffer-Schaltkreis sorgt für eine verlustfreie Signalübertragung, so dass Sie keine Abstriche beim Sound machen müssen.
Stimmvorgang
- Drücken Sie die TUNER ON/OFF-Taste, um das Stimmgerät zu aktivieren.
Die Mitte der LED-Stimmanzeige leuchtet.
Das an der INPUT-Buchse anliegende Signal wird nicht an der BYPASS-Buchse ausgegeben.
Tipp: Die TUNER ON/OFF-Taste arbeitet nur, wenn ein Instrument an der INPUT-Buchse angeschlossen ist.
-
Falls nötig, ändern Sie die Referenztonhöhe und den Anzeigemodus. (Seite 19 „Einstellen der Referenztonhöhe“, Seite 20 „Einstellen des Anzeigemodus“)
-
Spielen Sie mit dem Instrument einen einzelnen Ton und stimmen Sie es, bis der betreffende Tonname in der Notenanzeige zu sehen ist.
In der Notenanzeige wird die Note angezeigt, die der gespielten Note am nächsten liegt.
- Stimmen Sie das Instrument mit Hilfe der LED-Stimmanzeige.
Wie das Stimmgerät die aktuelle Stimmung und Abweichungen von der Solltonhöhe anzeigt, hängt vom gewählten Anzeigemodus ab. (Seite 20 „Einstellen des Anzeigemodus“).
- Drücken Sie nach dem Stimmen die TUNER ON/OFF-Taste ein weiteres Mal, um das Stimmgerät auszuschalten.
Die LED-Stimmanzeige erlischt. Das an der INPUT-Buchse anliegende Signal wird an der BYPASS-Buchse ausgegeben (Ultra-Buffer-Bypass).
Tipp: Die Einstellungen von Referenztonhöhe, Anzeigemodus und Helligkeit bleiben auch nach Entfernen des Netzteils erhalten.
Tipp: Zum Rücksetzen auf die Werkseinstellungen (Referenztonhöhe = 440 Hz, Anzeigemodus = regular, Helligkeit = brighter) halten Sie die CALIB-Taste gedrückt, und schalten Sie das Stimmgerät mit dem TUNER ON/OFF-Schalter ein.
Einstellen der Referenztonhöhe
Die Referenztonhöhe zum Stimmen (Note A in der Mitte der Klaviatur = A4) lässt sich im Bereich von 436–445 Hz einstellen. Beim Pitchblack X mini ist werksseitig eine Referenztonhöhe von A = 440 Hz eingestellt.
- Drücken Sie die CALIB-Taste.
Die aktuelle Einstellung blinkt einige Sekunden lang in der Notenanzeige.
- Erscheint die aktuelle Einstellung im Display, drücken Sie die CALIB-Taste, um die Referenztonhöhe zu ändern.
Bei jeder Betätigung der CALIB-Taste wird nach folgendem Schema weitergeschaltet:
0: 440Hz
1: 441Hz
2: 442Hz
3:443Hz
4: 444Hz
5: 445Hz
6: 436Hz
7:437Hz
8: 438Hz
9: 439Hz
- Warten Sie nach Vornehmen der Einstellung etwa zwei Sekunden lang und drücken Sie derweil keine Tasten.
Die Notenanzeige bestätigt die erfolgte Einstellung der Referenztonhöhe durch dreimaliges Blinken. Das Pitchblack X mini schaltet automatisch in den Stimmgerätmodus zurück.
Tipp: Die eingestellte Referenztonhöhe bleibt auch nach Entfernen des Netzteils erhalten.
Einstellen des Anzeigemodus
Wählen Sie einen von vier Anzeigemodi aus, um die Stimmung Ihres Instruments anzeigen zu lassen. Die werkseitige Einstellung ist Normale-Modus.
- Drücken Sie die DISPLAY/BRIGHT-Taste.
Die aktuelle Einstellung blinkt einige Sekunden lang in der Notenanzeige.
- Drücken Sie, während die aktuelle Einstellung in der Notenanzeige angezeigt wird, die DISPLAY/BRIGHT-Taste ein weiteres Mal, um einen anderen Modus zu wählen.
Bei jeder Betätigung der DISPLAY/BRIGHT-Taste wird nach folgendem Schema weitergeschaltet:
Bei allen Anzeigemodi zeigen die Stimmhilfe-LEDs an, ob die Stimmung zu hoch oder zu tief ist. Bei korrekter Stimmung leuchten sowohl ▷ als auch ◀. Ist die Stimmung zu tief, leuchtet ▷ – ist die Stimmung zu hoch ◀.
1: Normale
Stimmen Sie Ihr Instrument, bis die LED in der Mitte der LED-Stimmanzeige leuchtet.
Ist die Stimmung zu hoch, leuchten die rechten LEDs der Stimmanzeige – ist sie zu tief, leuchten die linken LEDs.
Zu tief.
Richtig
gestimmt.
Zu hoch.
2: Stroboskop
Stimmen Sie Ihr Instrument, bis die LEDs stillstehen. Da die Stroboskopanzeige genauer ist, können Sie exakter stimmen.
Ist die Stimmung zu hoch, laufen die leuchtenden LEDs von links nach rechts – ist sie zu tief von rechts nach links.
Zu tief.
Richtig
gestimmt.
Zu hoch.
3: Halb-Stroboskop
Stimmen Sie Ihr Instrument, bis die LEDs stillstehen und nur die mittlere LED leuchtet.
Ist die Stimmung zu hoch, flackern die rechten LEDs der Stimmanzeige – ist sie zu tief, flackern die linken LEDs.
Zu tief.
Richtig
gestimmt.
Zu hoch.
4: Spiegel
Stimmen Sie Ihr Instrument, bis die LED in der Mitte der LED-Stimmanzeige leuchtet.
Je größer die Tonhöhenabweichung, desto weiter außen leuchten die LEDs der jeweiligen Seite.
Richtig gestimmt.
Zu hoch.
- Warten Sie nach Vornehmen der Einstellung etwa zwei Sekunden lang und drücken Sie derweil keine Tasten.
Die Notenanzeige bestätigt die Einstellung des Anzeigemodus durch zweimaliges Blinken. Das Pitchblack X mini schaltet automatisch in den Stimmgerätmodus zurück.
Tipp: Der eingestellte Anzeigemodus bleibt auch nach Entfernen des Netzteils erhalten.
Einstellen der Helligkeit
Die Helligkeit des Displays kann in zwei Stufen eingestellt werden. Werksseitig ist die hellere Einstellung vorgegeben.
- Halten Sie die DISPLAY/BRIGHT-Taste gedrückt.
Die Helligkeit das Displays ändert sich. Das Pitchblack X mini schaltet automatisch in den Stimmgerätmodus zurück.
Tipp: Die eingestellte Helligkeit bleibt auch nach Entfernen des Netzteils erhalten.
Technische Daten
Skala: 12 Noten gleichschwebende Stimmung
Erkennungsbereich: E0 (20,60 Hz)–C8 (4.186 Hz)
Referenztonhöhe: A4=436-445 Hz (1-Hz-Schritte)
Messgenauigkeit: +/-0,1 Cent (Anzeigemodus: Stroboskop)
Eingangsimpedanz: 1 MOhm (Stimmgerät eingeschaltet)
Anschlussbuchsen: INPUT-Buchse (6,3 mm Mono-Klinkenbuchse)
BYPASS-Buchse (6,3 mm Mono-Klinkenbuchse)
DC 9V-Buchse
Stromversorgung: Netzteil (9 V, , 600 mA oder hoher)
(separat erhaltlich)
Leistungsaufnahme: maximal 30 mA
Abmessungen (B x T x H): 45 x 93 x 43 mm (inklusive hervorstehende Partien)
Gewicht: 124 g
Lieferumfang: Kundeninformation (Sehr geehrte(r) Kunde/-in),
Vorsichtsmaßnahmen,
Gummifüße (1 B)
Zubehör (separat erhältlich): Netzteil (9 V, +60 mA)
* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.
* Alle Firmen- und Produktnamen usw. sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.
