F1 - Scooter Joyor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Marque	Joyor
Modèle	F1
Dimensions (dépliée)	980 x 540 x 1140 mm
Dimensions (pliée)	880 x 180 x 360 mm
Poids net	11,5 kg
Charge maximale	120 kg
Matériau du cadre	Alliage d'aluminium
Puissance moteur	250 W
Vitesse maximale	25 km/h
Autonomie	25 km
Type de batterie	Lithium-ion
Tension de la batterie	24 V
Capacité de la batterie	8,0 Ah
Temps de charge	4 à 5 heures
Tension du chargeur	AC 100-240 V
Frein	Frein à tambour arrière
Pneus	Avant gonflable 8 pouces, arrière dur 8 pouces
Écran	LCD couleur multifonction avec port de chargement USB
Modes de vitesse	3 niveaux (1 lent, 3 rapide)
Pente maximale	15°
Garantie	24 mois pièces non électriques, 6 mois batterie

FOIRE AUX QUESTIONS - F1 Joyor

Comment plier et déplier la trottinette Joyor F1 ?

Pour déplier, soulevez le guidon jusqu'à ce qu'il s'enclenche. Pour plier, tirez le levier de pliage situé sur le tube de direction, puis rabattez le guidon vers l'arrière. Assurez-vous que la fente pour la carte est bien en place lors du dépliage.

Comment allumer l'écran et changer les modes ?

Appuyez longuement sur le bouton ON/OFF pour allumer l'écran. Appuyez brièvement sur ON/OFF pour basculer entre ODO, TRIP, V, A, E et TM. Appuyez brièvement sur le bouton M (Mode) pour changer le niveau de vitesse (1 à 3).

Que signifient les codes d'erreur sur l'écran ?

Les codes d'erreur sont : ERRO 1 (panne moteur), ERRO 2 (défaut accélérateur), ERRO 3 (défaut contrôleur), ERRO 4 (frein non connecté), ERRO 5 (surtension), ERRO 6/7 (problème de communication). Consultez le manuel pour plus de détails.

Comment recharger la batterie correctement ?

Utilisez uniquement le chargeur Joyor d'origine. Branchez d'abord le chargeur à la trottinette, puis à la prise secteur. Le voyant rouge indique la charge, vert signifie chargée. Ne laissez pas la batterie se décharger complètement et rechargez-la tous les 30 jours si inutilisée.

Quel est le poids maximal supporté ?

Le poids maximal supporté est de 120 kg. Ne transportez pas de passager, car la trottinette est conçue pour une seule personne.

Comment activer le régulateur de vitesse ?

Maintenez l'accélérateur à la même pression pendant environ 5 secondes jusqu'à ce que le régulateur s'active. Pour le désactiver, actionnez le frein. Le régulateur est disponible sur ce modèle.

Quels sont les entretiens réguliers à effectuer ?

Vérifiez mensuellement l'état des pneus, le serrage des vis, et la pression des pneus gonflables. Nettoyez la trottinette avec un chiffon humide. Gardez la batterie au sec et à température modérée.

Puis-je rouler sous la pluie ?

Évitez de rouler sous la pluie ou sur des surfaces glissantes. Si inévitable, ne dépassez pas 10 km/h. Ne roulez pas dans une eau de plus de 3 cm de profondeur pour éviter d'endommager les composants électriques.

Comment remplacer un pneu ?

Contactez un distributeur agréé Joyor pour le remplacement des pneus. Ne tentez pas de réparer vous-même si vous n'êtes pas qualifié. Les pneus usés ou crevés doivent être remplacés immédiatement.

Comment faire une réclamation sous garantie ?

Contactez le revendeur auprès duquel vous avez acheté la trottinette. La garantie couvre 24 mois pour les pièces non électriques et 6 mois pour la batterie, hors utilisation commerciale, accident ou mauvaise utilisation.

MODE D'EMPLOI F1 Joyor

Support professionnel

1 Pièces principales et spécifications techniques

1.1 Pièces principales - Série A/F 1.2 Spécifications techniques - Série A/F 1.3 Pièces principales - Série X 1.4 Spécifications techniques - Série X 1.5 Pièces principales - Série Y 1.6 Spécifications techniques - Série Y

1. Consignes de sécurité importantes
2. Instructions opérationnelles

3.1 Pliage et dépliage 3.2 Écran 3.3 Instructions de conduite

3.3.1 Avant de rouler

3.3.2 Rouler 3.3.3 Freinage

1. Maintenance

4.1 Pneus 4.2 Batterie 4.3 Chargeur

1. Politique de garantie

5.1 Champ d'application de la garantie 5.2 Limitations de garantie 5.3 Processus de besoin de garantie

1. Nous contacter

Joyor Mode d'emploi

1 PIECES Principales et specifications techniques

1.1 Pièces principales - Serie A/F

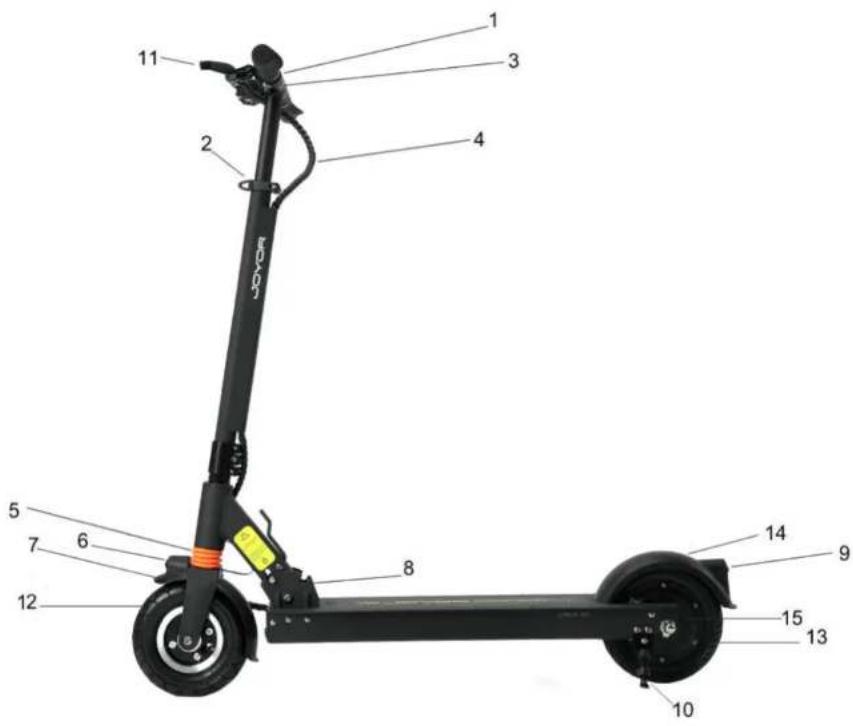

1) écran LCD 2) manette d'ajustement et de blocage de la hauteur du guidon 3) manchon de fixation des poignées 4) câble de frein et écran 5) suspension avant 6) LED avant 7) garde-boue avant 8) système de pliage 9) LED arrière 10) béquille 11) manette de frein 12) pneu avant gonflable 13) pneu dur arrière 14) garde-boue arrière 15) frein à tambour arrière

1.2 Spécifications techniques - série a/f

Modèle	A1	F3	F5	F5S
Puissance moteur	250W	350W	350W	500W
Type Moteur	Moteur DC brushless à entrainment direct
Charge maxi	120kg
Matériau	Alliage d'aluminium
Vitesse	25km/h	35km/h
Dimensions déplée	980x540x1140mm
Dimensions plée	880x180x360mm
Poids	11.5kg	13kg	15.5kg
Autonomie	25km	40km	55-60km	50km
Frein	Frein à tambour arrière
Largeur plateau	16cm
Tension de la batterie	24V	36V	36V	48V
Capacité batterie	8.0Ah	13.0Ah	18.0Ah	13.0Ah
Type batterie	Batterie au lithium
Voltage chargeur	AC100-240V
Courant de sortie chargeur	2A
Temps de Charge	4-5h	6-7h	9-10h	6-7h
Couleur	Noir/Blanc/Rose/Vert
Pente maxi	15°
Taille Pneu	8 pouces
Type Pneu	Gonflable à l'avant,gomme durable à l'arrière
Ecran	Ecran LCD couleur multifonction avec port de chargement USB
Maintien automatique de la vitesse	Disponible

Joyor mode d'emploi

1) écran LCD 2) manette d'ajustement et de blocage de la hauteur du guidon 3) manchon de piage des poignées 4) câble de frein et écran 5) suspension avant 6) LED avant 7) garde-boue avant 8) système de piage 9) LED arrière 10) béquille 11) manette de frein 12) pneu avant gonflable 13) pneu arrière gonflable 14) garde-boue arrière 15) frein à disque arrière

Joyor mode d'emploi

Modèle	X1	X5S
Puisance moteur	400W	500W
Type Moteur	Moteur DC brushless à entrainment direct
Charge maxi	120kg
Matériau	Alliage de magnésium
Vitesse	35km/h
Dimensions déplée	1150x540x1180mm
Dimensions pliee	1060x190x380mm
Poids	13kg	15kg
Autonomie	30-35km	40-50km
Frein	Frein à disque arrière
Largeur plateau	19cm
Tension de la batterie	36V	48V
Capacité batterie	10Ah	13Ah
Type batterie	Batterie au lithium
Voltage chargeur	AC100-240V
Courant de sortie chargeur	2A
Temps de Charge	5h	7h
Couleur	Noir/Blanc
Pente maxi	15°
Taille Pneu	10 pouces
Type Pneu	Gonflable à l'avant et l'arrière
Ecran	Ecran LCD couleur multifonction avec port de chargement USB
Maintien automatique de la vitesse	Disponible

Joyor mode d'emploi

1) écran LCD 2) manette d'ajustement et de blocage de la hauteur du guidon 3) manchon de piage des poignées 4) câble de frein et écran 5 double suspension avant 6) LED avant 7) garde-boue avant 8) système de pliage 9) LED arrête 10) béquille 11) manette de frein 12) siège 13) manette d'ajustement et de blocage de la hauteur du siège 14) manette de piage du siège 15) pneu avant gonflable 16) pneu arrêté gonflable 17) double suspension arrête 18) garde-boue arrière 19) clignotants avant 20) clignotants arrêté (21) frein à disque arrête et avant

Joyor mode d'emploi

Modèle	Y5S	Y10
Puisance moteur	500W
Type Moteur	Moteur DC brushless à entrainment direct
Charge maxi	120kg
Matériau	Alliage d'aluminium
Vitesse	35km/h
Dimensions déplée	1200x570x1190mm
Dimensions pliee	1150x210x430mm
Poids	20.5kg	20.5kg
Autonomie	40-50km	40-50km
Frein	Frein à disque arrière
Largeur plateau	21cm
Tension de la batterie	48V
Capacité batterie	13Ah	26Ah
Type batterie	Batterie au lithium
Voltage chargeur	AC100-240V
Courant de sortie chargeur	2A
Temps de Charge	5-8h	10-15h
Couleur	Noir/Blanc
Pente maxi	15°
Taille Pneu	10 pouces
Type Pneu	Gonflable à l'avant et l'arrière
Ecran	Ecran LCD couleur multifonction avec port de chargement USB
Maintien automatique de la vitesse	Disponible

2 Consignes de sécurité importantes

• La trottinette électrique Joyor est un véhicule de transport personnel conçu pour une seule personne. Veuillez ne pas transporter de passager sur cette trottinette électrique.
• La trottinette électrique Joyor est conçue pour un usage adulte seulement. Les personnes de moins de 16 ans ne doivent pas utiliser ce véhicule.
• Veuillez porter un casque de sécurité lorsque vous conduisez la trottinette électrique.
• Ne conduisez pas la trottinette électrique sur une surface dangereuse ou inadaptée.
• Veuillez-vous entraîner dans un espace ouvert sans circulation avec le niveau de vitesse 1 avant d'aller sur une piste cyclable. Veuillez tous garder les deux mains sur le guidon et les deux pieds sur le plateau. Ne sautez pas sur le plateau.
• Ne coupez pas l'alimentation du moteur lorsque vous roulez avec la trottinette. N'essayez pas de franchir un fossé de plus de 3 cm de longueur. Cela pourrait blesser le conducteur ou endommager le véhicule. Lorsque vous roulez sur une route accidentée ou avec des bosses, veuillez ralentir ou arrêter de rouler avec le véhicule. L'utilisateur doit ajuster la hauteur du guidon en fonction de sa taille afin d'assurer une conduite sûre, stable et confortable.
• Ne conduisez pas la trottinette électrique Joyor sur des surfaces glissantes (par exemple, s'il y a de l'huile ou de la glace). Ne utilisez pas la trottinette électrique Joyor dans des conditions météorologiques avec une température inférieure à -5°C
• Ne laissez pas le produit immergé dans une profondeur d'eau supérieure à 3 cm afin d'éviter d'endommager les parties électriques du véhicule.
• Evitez de conduire la trottinette électrique Joyor dans des conditions météorologiques défavorables (pluie, neige, tempête de vent) afin d'éviter tout accident. Si vous roulez dans ces conditions, ne dépassez jamais la vitesse de 10km/h. Si la trottinette électrique n'est pas utilisée pendant plus de 30 jours, chargez-la régulièrement au moins tous les 30 jours.
• En dépliant la trottinette : la fente pour la carte doit être en place

Joyor mode d'emploi

3 INSTRUCTIONS D'UTILISATION 3.1 Pliage et dépliage

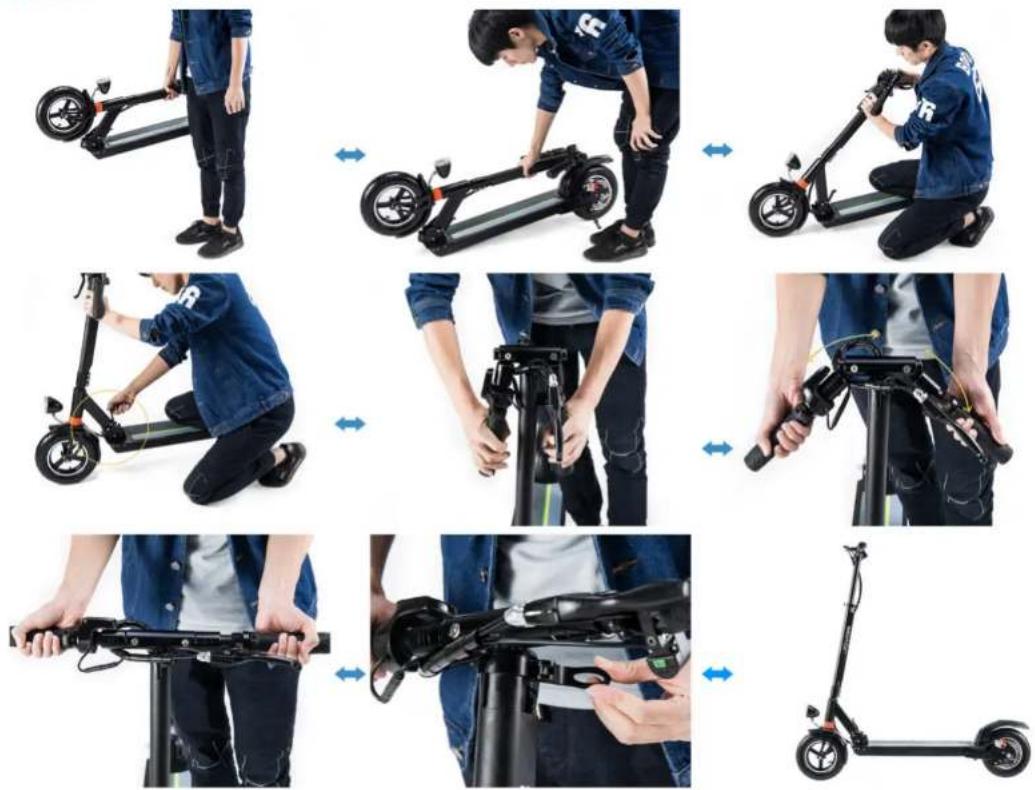

JOYOR

3.2 Écran

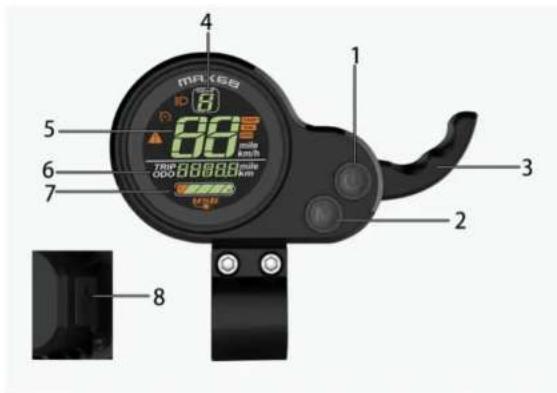

1) Interrupteur On/Off 2) Passage de rapport de vitesse 3) Gachette d'accélération 4) Indicateur de niveau de vitesse 5) Compteur de vitesse 6) Indicateur multi-fonction 7) Indicateur de charge de la batterie 8) Port de chargement USB

Les boutons:

Appuyez longuement sur le bouton ON / OFF pour allumer l'écran, appuyez brièvement sur ON / OFF pour basculer entre ODO, DÉCLENCHEMENT, V, A, E et TM dans l'indicateur multifonction. - Appuyez sur le bouton ON / OFF et maintenez-le enfoncé pour éteindre l'écran. - Appuyez longuement sur M et ON / OFF en même temps pour passer en mode de réglage des paramètres. Appuyez brièvement sur le bouton ON / OFF pour changer les paramètres. Appuyez brièvement sur M pour modifier les paramètres. Appuyez simultanément sur les touches M et ON / OFF et maintenez-les enfoncées pour enregistrer et quitter. Appuyez longuement sur M pour allumer les lumières.

Joyor mode d'emploi

Indicateur de vitesse, puissance, voltage, intensité, kilométrage, durée et code d'erreur; contrôle lumières; régulateur de vitesse; passage de rapport; contrôle de puissance.

Protocole de communication: UART

Indicateur multifonction

Kilométrage total ODO, kilométrage simple, TRIP, tension en temps réel V, courant de fonctionnement A (indisponible), durée de fonctionnement, code d'erreur E

Code d'erreur e

Quand le symbole ! clignote, appuyez brièvement sur le bouton marche / arrêt pour passer en mode d'analyse d'erreur. Chaque numéro du code d'erreur correspond à un problème spécifique, comme suit:

ERRO 1: panne moteur

ERRO 2 : défaillance de la gachette d'accélération

ERRO 3 : défaillance du controller

ERRO 4: manette de frein non connectée

ERRO 5: Protection contre le sur-voltage déclenché

ERRO 6 : Problème de communication : écran est incapable de recevoir les informations du controller

ERRO 7: échec de communication, l'écran ne peut pas obtenir d'information depuis le controller

Compteur de vitesse

Unité : mph, km/h

Joyor mode d'emploi

Le capteur de vitesse est situé au niveau du moteur, l'information est traitée par le controller puis elle est affichée à l'écran. La vitesse affichée dépend du diamètre de la roue.

Appuyez brievement sur la touche MODE, modifiez le niveau de vitesse, 1 correspond au niveau le plus lent, 3 est le niveau le plus rapide. Le niveau 0 signifie que le moteur n'est pas alimentete.

Éclairage

Pour allumer les phares avant et arrière, maintenez la touche MODE enfoncée. Le phare arrière est aussi allumé automatiquement lors du freinage.

Régulateur de vitesse

Appuyez et maintenez l'accélérateur à la même pression pendant 5 secondes pour activer le mode régulateur de vitesse. Pour désactiver le mode régulateur de vitesse, utilisez la poignée de frein.

Sélection du mode de démarrage

Pour des raisons de sécurité, tous les modèles sauf le Mbike sont par défaut en mode NON : il faut d'abord pousser légèrement avec le pied avant d'utiliser le moteur.

ZERO - le mode de démarrage zéro est activé NON - le mode de démarrage non nul est activé

Indicateur USB

Lorsqu'un périphérique est connecté au port USB, le témoin USB s'allume. Lorsque le témoin USB clignote, le courant de charge dépasse 500mA, le mode de protection est activé automatiquement.

Configuration des paramètres

Appuyez longuement sur M et ON / OFF en même temps pour passer en mode de réglage des paramètres. Appuyez brièvement sur le bouton ON / OFF pour changer les paramètres. Appuyez brièvement sur M pour modifier les paramètres. Appuyez simultanément sur les touches M et ON / OFF et maintenez-les enfoncées pour enregistrer et quitter.

P01: luminosité de la lumière avant: 1 plus sombre, 3 plus clair;

P02: unité de kilométrage: 0 - km; 1 - mile;

P04: durée du mode veille: 0 - désactivée; autres chiffres pour le temps d'activation du mode veille, gamme: 1-60 (minutes);

P06: diamètre de la roue. unité: pouce; précision: 0,1;

P07: nombre d'aimants de mesure: gamme: 1-100;

P09: mode de démarriage: 0 - départ à vitesse nulle; 1 - départ après mise en mouvement;

P12: couple de démarriage: gamme: 0-5, 0 le plus faible, 5 le plus fort;

P15: réglage du pourcentage du signal de commande du moteur, pour atteindre la fonction de limitation de vitesse de PO8. La vitesse maximale est réglée sur 100;

P16: régulateur de vitesse: 1 activé, 0 désactivé;

P17: réglages de l'éclairage: 1 - non automatiquement activé en mode On, 0 - automatiquement activé en mode On:

P99: une fonction de récupération de clé (dans l'interface de configuration des paramètres P99, maintenez enfoncée la touche MODE pendant 5 à 6 secondes, tous les paramètres pour rétablir le premier démarrage de la configuration initiale);

3.3.1 Avant de rouler

• Choisissez un lieu approprié pour rouler.
• Dépliez le produit en suivant les instructions.
• Réglez la hauteur du guidon en fonction de votre taille.

3.3.2 Rouler

• Appuyez sur le bouton d'alimentation pour allumer l'appareil. La vitesse est définie par défaut pour que le niveau de vitesse soit 1. Pour des raisons de sécurité, la trottinette électrique Joyor est équipée d'un dispositif « Safe start » afin d'assurer un démarrage en toute sécurité, ce qui signifie que le moteur ne peut démarrer que lorsque la vitesse du véhicule est supérieure à 0. Ce dispositif empêche le démarrage du moteur lorsque la poignée d'accélération est pressée par erreur. Pour commencer à rouler, mettez un pied sur le plateau et l'autre pied sur le sol et donnez une impulsion avec votre pied comme avec une trottinette classique. Lorsque la trottinette est en mouvement et que sa vitesse est supérieure à 0, utilisez doucement la poignée d'accélération afin de démarrer le moteur. Une fois le moteur démarré, placez l'autre pied sur le plateau et continuez à rouler. Lorsque you roulez, reglez le niveau de vitesse de 1 à 3, utilisez les feux et l'vertisseur sonore en fonction des conditions routières et de la situation.
• Faites attention à la fonction de régulateur de vitesse. La fonction de régulateur de vitesse est activée lorsque la poignée d'accélération est pressée avec la même pression pendant 3 secondes.
• Faites attention à la présence éventuelle d'obstacles imprévisibles sur votre chemin et contrôlez le niveau de vitesse.

3.3.3 Freinage

• Utilisez la poignée de frein arrière pour freiner dans des conditions normales. Utilisez la poignée de frein avant (pour les modèles des séries Y et M) ou votre pied pour un freinage en cas d'urgence.

Joyor mode d'emploi

• Plus vous exercez de pression, plus la force de freinage sera grande. Sachez qu’un freinage brusque peut entraîner un accident du à glissement des roues, à la perte d’équilibre et à la chute du véhicule. Un freinage brutal peut également endommager le pneu.

4.1 Pneus

La trottinette électrique Joyor utilise des pneus élastiques en caoutchouc. Lorsque les pneus sont usés ou crevés, ils doivent être remplacés sans attendre. - Contactez le distributeur officiel afin de remplacer les pneus d'origine. - Inspectez votre trottinette et ses pneus tous les mois, vérifiez si les vis sont suffisamment serrées. Si elles sont desserrées, resserrez-les.

4.3 Batterie

La trottinette électrique Joyor est équipée d'une batterie au lithium-polymère. La durée de vie moyenne de la batterie est de 1000 cycles complets ou équivalent. Dans des conditions normales d'utilisation et d'entretien, la durée de vie de la batterie peut généralement atteindre plus de 1000 cycles. Avant d'utiliser la trottinette pour la première fois, veillez à charger complètement la batterie. Assurez-vous que le niveau de charge de la batterie est always supérieure à 10%, sinon, vous diminuerez la durée de la vie de la batterie. Pour une performance satisfaisante du véhicule, le niveau de charge de la batterie doit être de 50 % au minimum. - Ne laissez pas toute trottinette électrique avec une batterie considérablement déchargée pendant plusieurs heures. Chargez-la rapidement. Lorsque you rangez la trottinette électrique pendant une longue période, assurez-vous que la batterie est chargée au moins 40 - 50%. Il est conseillé de recharger libre trottinette au moins une fois tous les 30 jours. Utilisez plusieurs le chargeur Joyor d'origine correspondant au modèle de la trottinette. Ne laissez pas toute trottinette électrique à une température inférieure à 0 degrés Celsius ou sous la lumière directe du soleil. Gardez la batterie au sec. Des conditions environnementales défavorables peuvent endommager la batterie.

Joyor mode d'emploi

• Les batteries au lithium polymère doivent être traitées avec une extrême prudence. Un chargement non approprié, un endommagement ou une surchauffe peuvent provoquer un incendie. Ne laissez pas votre trottinette électrique charger sans surveillance. Ne laissez pas la trottinette électrique charger toute la nuit. Surveillance toujours la trottinette électrique pendant la charge et évitez toute surcharge de la batterie. Il ne faut pas utiliser, charger ou laisser une batterie endommagée sans surveillance. Si nécessaire, il faut suivre immédiatement les protocoles de neutralisation pour éviter un incendie.

4.4 Chargeur

Le chargeur dédié fourni par Joyor dispose d'une fonction de synchronisation de protection de charge.

Instructions de chargement

Ouvrez le couvercle du port de charge de la trottinette électrique et insérez le connecteur de sortie du chargeur dans le port de charge. - Insérez la fiche d'alimentation du chargeur dans la prise de courant (AC110V-220V). Le voyant du chargeur est rouge afin d'indiquer que le chargement est en cours. Lorsque le témoin du chargeur passe au vert, cela signifie que la batterie est complètement chargée. Lorsque vous chargez la batterie, placez-la dans un endroit sec et ventilé.

5.1 Champ d'application de la garantie

• Cette garantie limite couvre tout défaut de matériel ou de fabrication relatif aux équipements Joyor neufs accompagnés de la présente garantie limitée pour une période de 24 mois à la suite du premier achat, au détail des pièces non électriques et de la trottinette, et pendant une période de 6 mois pour le batterie, dans des conditions normales d'installation, d'utilisation, d'entretien et de maintenance. Seuls les consommateurs qui achètent cet appareil auprès d'un détaillant ou d'un revendeur agréé Joyor peuvent obtenir une couverture en vertu de la présente garantie limitée.

5.2 Limitations de garantie

• Cette garantie limite ne couvre pas les problèmes causés par : Utilisation commerciale, accident, abus, négligence, choc, chaleur ou humidité allant au-delà des spécifications du produit, mauvaise installation, opération, maintenance ou modification. Toute mauvaise utilisation contraire aux instructions du manuel d'utilisation. Les dysfonctionnements causés par d'autres équipements.
• Cette garantie limite est annulée si un produit est retourné avec des étiquettes enlevées, endommagées ou altérées (y compris le retrait non autorisé de tout composant ou de la couverture externe).
• Joynr ne couvre en aucun cas le coût de la garantie en cas d'expédition internationale.

5.3 Processus de besoin de garantie

Joyor ne fournira aucune couverture de garantie à moins que votre réclamation soit conforme à toutes les conditions de cette déclaration de garantie limitée et que vous suiviez la procédure de retour appropriée. - Afin de faire valoir un service de garantie, vous pouvez nous contacter ou contacter un détaillant ou un revendeur/agréé Joyor.

Joyor Mode d'emploi

6 NOUS CONTACTER

Joyor E-Moving S. L.

Adresse

Veuillez contacter le revendeur officiel JOYOR auprès duquel vous avez acheté votre trottinette électrique

Site Internet
