Type de produit	Scooter électrique pliable
Marque	Joyor
Modèle	Y5S
Matériau du cadre	Alliage d'aluminium
Puissance du moteur	500 W (moteur DC brushless à entraînement direct)
Batterie	Lithium 48 V / 13 Ah
Autonomie	40 à 50 km
Vitesse maximale	30 km/h
Temps de charge	7 à 8 heures
Charge maximale	120 kg
Poids net	20,5 kg
Dimensions dépliée	1200 x 570 x 1190 mm
Dimensions pliée	1150 x 210 x 430 mm
Largeur du plateau	21 cm
Type de pneus	Gonflables (10 pouces) à l'avant et à l'arrière
Frein	Frein à disque arrière
Écran	LCD couleur multifonction avec port de chargement USB
Éclairage	LED avant et arrière
Maintien automatique de la vitesse	Oui (régulateur de vitesse)
Pente maximale	15°
Température d'utilisation	Au-dessus de -5 °C
Garantie	24 mois (pièces non électriques), 6 mois (batterie)

FOIRE AUX QUESTIONS - Y5S Joyor

Quelle est l'autonomie réelle du Joyor Y5S ?

L'autonomie annoncée est de 40 à 50 km en conditions idéales (plat, poids léger, vitesse modérée). Elle peut varier selon le poids du conducteur, le relief, la température et le mode de conduite.

Combien de temps faut-il pour charger complètement la batterie ?

Le temps de charge complet est d'environ 7 à 8 heures avec le chargeur d'origine (2A, 48V).

Quelle est la vitesse maximale et peut-on la limiter ?

La vitesse maximale est de 30 km/h. Vous pouvez la limiter en sélectionnant un niveau de vitesse inférieur (1 ou 2) via le bouton MODE de l'écran.

Quel est le poids maximal supporté par le scooter ?

Le poids maximal recommandé est de 120 kg, conducteur et bagages inclus.

Comment plier et déplier le Joyor Y5S ?

Pour plier : abaissez la béquille, tirez la manette de pliage située au niveau du guidon, rabattez le guidon vers l'arrière et verrouillez le crochet. Pour déplier : déverrouillez le crochet, relevez le guidon jusqu'à entendre un clic, puis verrouillez la manette.

Que faire si la batterie ne tient pas la charge ?

Vérifiez que vous utilisez le chargeur d'origine. Si le problème persiste, la batterie peut être défectueuse. Contactez le revendeur agréé Joyor pour un remplacement sous garantie (6 mois).

Que signifient les codes d'erreur sur l'écran ?

Les codes d'erreur affichés avec le symbole '!' sont : ERRO 1 (moteur), ERRO 2 (accélérateur), ERRO 3 (contrôleur), ERRO 4 (frein non connecté), ERRO 5 (surtension), ERRO 6/7 (problème de communication). Consultez la notice pour les détails.

Comment entretenir les pneus ?

Les pneus sont des pneumatiques gonflables de 10 pouces. Vérifiez régulièrement la pression (environ 2,5 bars) et l'absence de crevaisons. Remplacez-les dès qu'ils sont usés ou endommagés.

Quelles sont les précautions de sécurité à respecter ?

Portez un casque, n'utilisez pas le scooter sur sol glissant ou sous la pluie, ne transportez pas de passager, gardez les deux mains sur le guidon, et démarrez en poussant avec le pied (mode non nul par défaut).

Est-il possible de rouler de nuit ?

Oui, le Joyor Y5S est équipé de feux LED avant et arrière. Allumez-les en maintenant le bouton MODE enfoncé. Le feu arrière s'allume automatiquement au freinage.

MODE D'EMPLOI Y5S Joyor

1. Politéca de garantía

1.1 Piezas principales série F

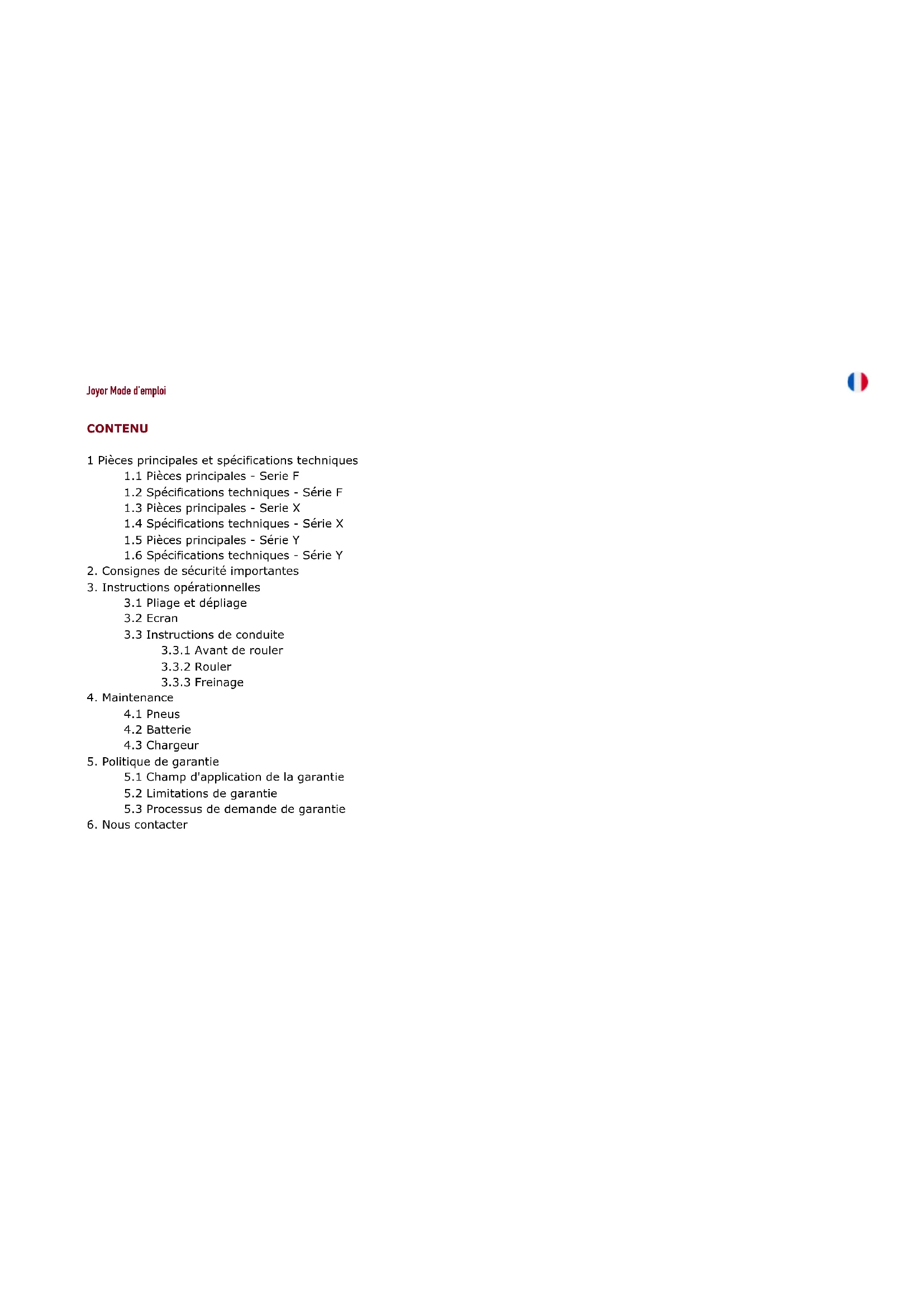

1 Pièces principales et spécifications techniques

1.1 Pièces principales - Serie F
1.2 Specifications techniques - Série F
1.3 Pièces principales - Serie X
1.4 Spécifications techniques - Série X
1.5 Pièces principales - Série Y
1.6 Spécifications techniques - Série Y

1. Consignes de sécurité importantes
2. Instructions opérationnelles

3.1 Pliage et dépliage
3.2 Ecran
3.3 Instructions de conduite

3.3.1 Avant de rouler
3.3.2 Rouler
3.3.3 Freinage

1. Maintenance

4.1 Pneus
4.2 Batterie
4.3 Chargeur

1. Politique de garantie

5.1 Champ d'application de la garantie
5.2 Limitations de garantie
5.3 Processus de demande de garantie

1. Nous contacter

1 PIEÇES PRINCIPALES ET SPECIFICATIONS TECHNIQUES

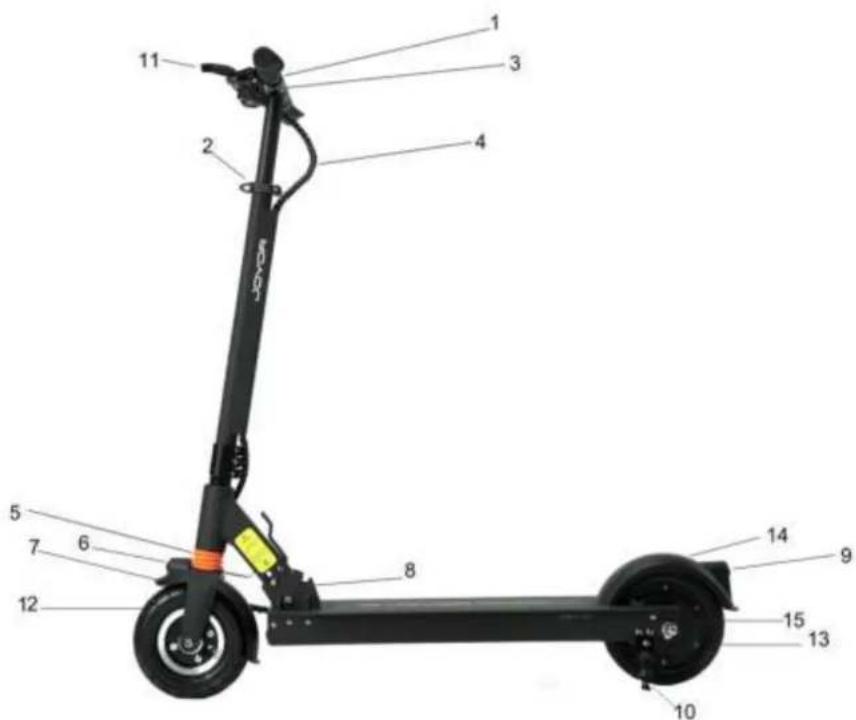

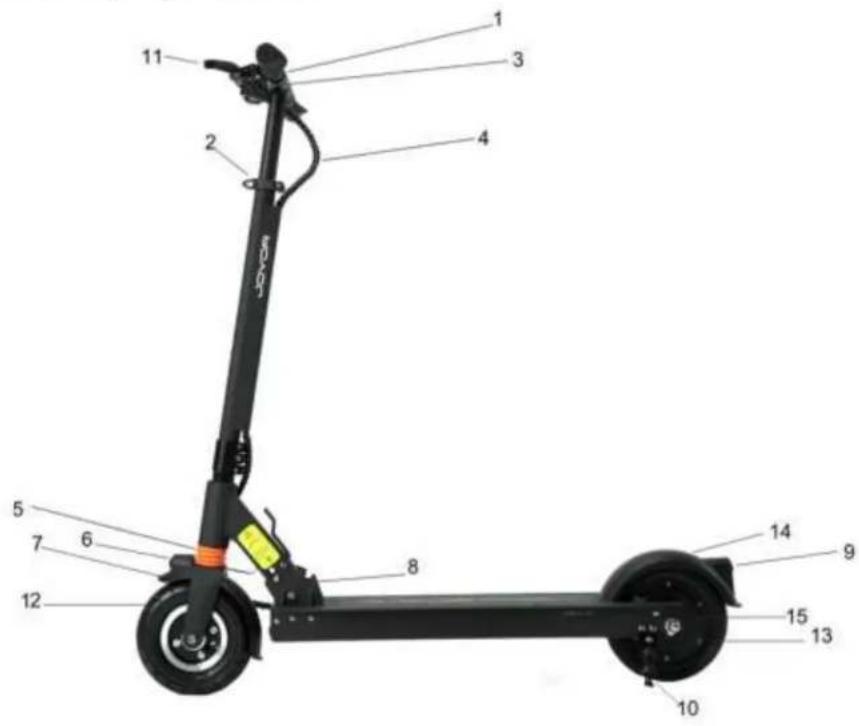

1.1 Pièces principales - Serie F

1) ecran LCD
2) manette d'ajustement et de blocage de la hauteur du guidon
3) manchon de piage des poignees
4) cable de frein et écran
5) suspension avant
6) LED avant
7) garde boue avant
8) système de piage
9) LED arrriere
10) bequille
11) manette de frein
12) pneu avant gonflable
13) pneu dure arriere
14) garde boue arrriere
15) frein à tambour arrière

1.2 Spécifications techniques - Série F

Modèle	F1	F3	F5+	F5S+
Puisance moteur	350W		350W	500W
Type Moteur	Moteur DC brushless à entrainment direct
Charge maxi	120kg
Matériau	Alliage d'aluminium
Vitesse	30km/h
Dimensions déplée	980x540x1140mm
Dimensions pliee	880x180x360mm
Poids	13kg		15.5kg
Autonomie	15-20km	30-40km	55-60km	45-50km
Frein	Frein à tambour arrêté
Largeur plateau	16cm
Tension de la batterie	36V			48V
Capacité batterie	6.0Ah	13.0Ah	18.0Ah	13.0Ah
Type batterie	Batterie au lithium
Voltage chargeur	AC100-240V
Courant de sortie chargeur	2A
Temps de Charge	3-4h	6-7h	9-10h	6-7h
Couleur	Noir/Blanc/Rose/Vert
Pente maxi	15°
Taille Pneu	8 pouces
Type Pneu	Gonflable à l'avant,gomme dure à l'arrière
Ecran	Ecran LCD couleur multifonction avec port de chargement USB
Maintien automatique de la vitesse	Disponible

1) ecran LCD
2) manette d'ajustement et de blocage de la hauteur du guidon
3) manchon de piage des poignees
4) cable de frein et écran
5) suspension avant
6) LED avant
7) garde boue avant
8) système de piage
9) LED arrête
10) bequille
11) manette de frein
12) pneu avant gonflable
13) pneu arrriere gonflable
14) garde boue arrriere
15) frein à disque arrrière

1.4 Especificaiones Tecnicas series X

Modèle	X1	X5S
Puisance moteur	400W	500W
Type Moteur	Moteur DC brushless à entrainment direct
Charge maxi	120kg
Matériau	Alliage de magnésium
Vitesse	30km/h
Dimensions déplée	1150x540x1180mm
Dimensions pliee	1060x190x380mm
Poids	13kg	15kg
Autonomie	30-35km	40-50km
Frein	Frein à disque arrière
Largeur plateau	19cm
Tension de la batterie	36V	48V
Capacité batterie	10Ah	13Ah
Type batterie	Batterie au lithium
Voltage chargeur	AC100-240V
Courant de sortie chargeur	2A
Temps de Charge	5h	7h
Couleur	Noir/Blanc
Pente maxi	15°
Taille Pneu	10 pouces
Type Pneu	Gonflable à l'avant et l'arrière
Ecran	Ecran LCD couleur multifonction avec port de chargement USB
Maintien automatique de la vitesse	Disponible

1) ecran LCD
2) manette d'ajustement et de blocage de la hauteur du guidon
3) manchon de piage des poignees
4) cable de frein et écran
5) double suspension avant
6) LED avant
7) garde boue avant
8) système de piage
9) LED arrête
10) bequille
11) manette de frein
12) siege
13) manette d'ajustement et de blocage de la hauteur du siège
14) manette de piage du siege
15) pneu avant gonfable
16) pneu arrriere gonflable
17) double suspension arrête
18) garde boue arrriere
19) Clignotants avant
20) Clignotants arrere
21) frein à disque arrêté et avant

Modèle	Y5S	Y10
Puisance moteur	500W
Type Moteur	Moteur DC brushless à entrainment direct
Charge maxi	120kg
Matériau	Alliage d'aluminium
Vitesse	30km/h
Dimensions déplée	1200x570x1190mm
Dimensions pliee	1150x210x430mm
Poids	20.5kg	20.5kg
Autonomie	40-50km	40-50km
Frein	Frein à disque arrière
Largeur plateau	21cm
Tension de la batterie	48V
Capacité batterie	13Ah	26Ah
Type batterie	Batterie au lithium
Voltage chargeur	AC100-240V
Courant de sortie chargeur	2A
Temps de Charge	7-8h	12-13h
Couleur	Noir/Blanc
Pente maxi	15°
Taille Pneu	10 pouces
Type Pneu	Gonflable à l'avant et l'arrière
Ecran	Ecran LCD couleur multifonction avec port de chargement USB
Maintien automatique de la vitesse	Disponible

2 CONSIGNES DE SECURITE IMPORTANTES

• La trottinette électricque Joyor est un vehicule de transport personnel concu pour une seule personne. Veuillez ne pas transporter de passager sur cette trottinette électricque.
  La trottinette electrique Joyor est conque pour un usage adulte seulement. Les personnes de moins de 16 ans ne doivent pas utiliser ce vehicule.
• Veuillez porter un casque de sécurité lorsque vous conduisez la trottinette électrique.
• Ne conduisez pas la trottinette électrique sur une surface dangereuse ou inadaptée.
• Veuillez-vous entrainer dans un espace ouvert sans circulation avec le niveau de vitesse 1 avant d'aller sur une piste cyclable.
  Veuillez tous gader les deux mains sur le guidon et les deux pieds sur le plateau. Ne sautez pas sur le plateau.
• Ne coupez pas l'alimentation du moteur lorsque vous rouler avec la trottinette.
  N'essayez pas de franchir un fossé de plus de 3 cm de de longueur. Cela pourrait blesser le conducteur ou endommager le vehicule.
  Lorsque you roulez sur une route accidentee ou avec des bosses veuillez raient ir arreter de rouler avec le vehicule.
  Lutiliseur doit ajuster la hauteur du guidon en fonction de sa hauteur afin d'assurer une conduite sure, stable et comfortable.
• Ne conduisez pas la trottinette électrique Joyor sur des surfaces glissantes (par exemple, s'il y a de l'huile ou de la glace).
  Nutilise pas la trottinette electrique Joyor dans des conditions meteorologiques avec une tempeature inferieure a -5^
• Ne laisses pas le produit immergé dans une profondeur d'eau supérieure à 3 cm afin d'éviter d'endommager les parties électriques du vehicule.
• Evitez de conduire la trottinette électrique Joyor dans des conditions météorologiques défavorables (pluie, neige, tempête de vent) afin d'éviter tout accident. Si vous roulez dans ces conditions, ne dépasse jamais la vitesse de 10km/h .
  Si la trottinette electrique n'est pas utilisee pendant plus de 30 jours, chargez-la regulierement au moins tous les 30 jours.
• En dépliant le trottinette: la fente pour la carte doit être en place

Joyor Mode d'emploi

3 INSTRUCTIONS D'UTILISATION

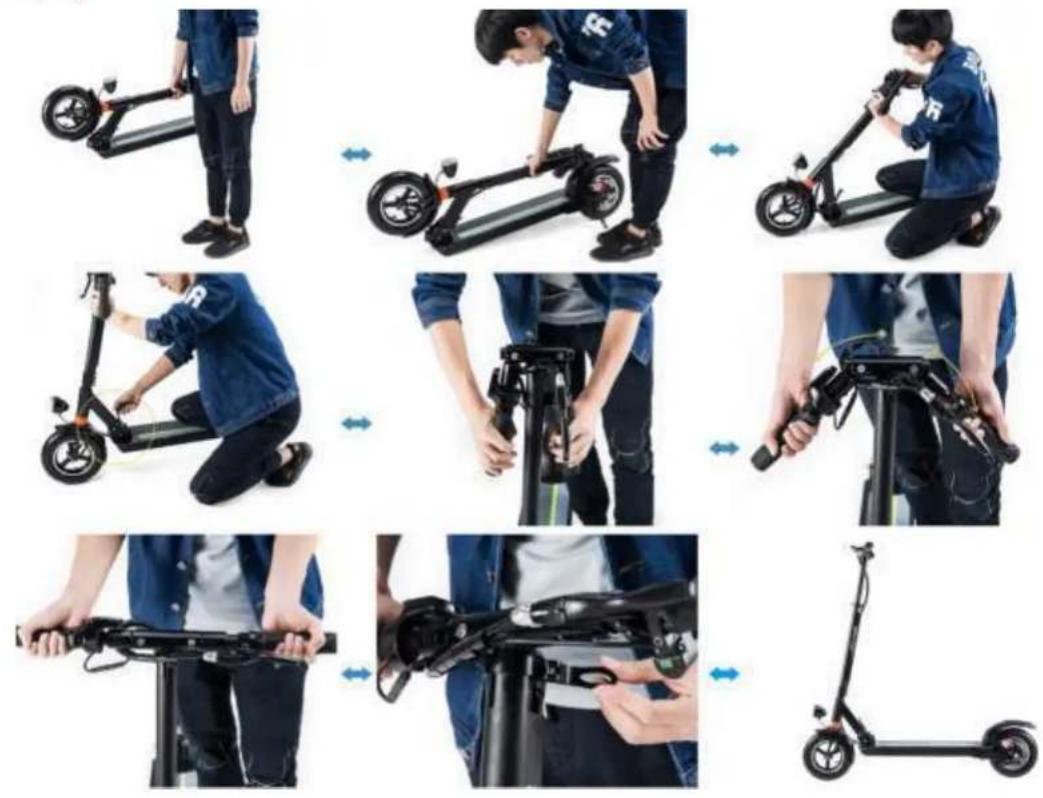

3.1 Pliage et dépliage

JOYOR

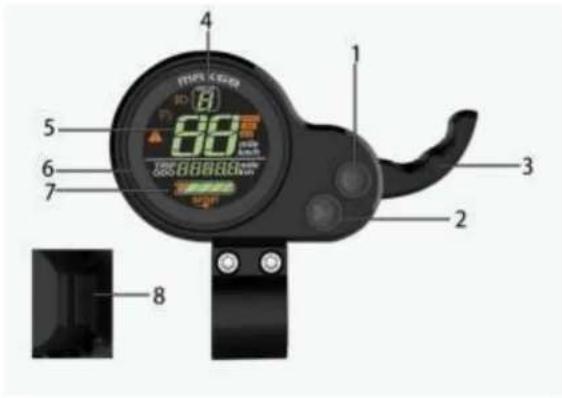

3.2 Ecran

1) Interrupteur On/Off
2) Passage de rapport de vitesse
3) Gachette d'accelération
4) Indicateur de niveau de vitesse
5) Compteur de vitesse
6) Indicateur multi-fonction
7) Indicateur de charge de la batterie
8) Port de chargement USB

Les boutons:

Appuyez longuement sur le bouton ON / OFF pour allumer l'écran, appuyez brievement sur ON / OFF pour basculer entre ODO, DÉCLENCHEMENT, V, A, E et TM dans l'indicateur multifonction.
Appuyez sur le bouton ON / OFF et maintenez-le enforcé pour eteindre Iecran.
- Appuyez longuement sur M et ON / OFF en même temps pour passer en mode de réglage des paramétres. Appuyez brievement sur le bouton ON / OFF pour changer les paramétres. Appuyez brievement sur M pour modifier les paramétres. Appuyez simultanément sur les touches M et ON / OFF et maintenées pour enregistrer et quitter.
- Appuyez longuement sur M pour allumer les lumières.

Joyor Mode d'emploi

Fonctions

Indicateur de vitesse, puissance, voltage, intensite, kilometrage, durée et code d'erreur; contrôle lumieres; regulateur de vitesse; passage de rapport; contrôle de puissance.

Protocole de communication: UART

Indicateur multi-fonction

Kilométrage total ODO, kilométrage simple, TRIP, tension en temps réel V, courant de fonctionnement A (indisponible), durée de fonctionnement, code d'erreur E

Code d'erreur E

Quand le symbole ! clignote, appuyez brievement sur le bouton marche / arrêt pour passer en mode d'analyse d'erreur. Chaque numero du code d'erreur correspond à un problème spécifique, comme suit:

ERRO 1: panne moteur

ERRO 2 : défaillance de la gachette d'accelération

ERRO 3 : défaillance du controller

ERRO 4: manette de frein non connectee

ERRO 5: Protection contre le sur-voltage déclenché

ERRO 6 : Probleme de communication : écran est incapable de receivevoir les informations du controller

ERRO 7: éché de communication, l'écran ne peut pas Obtir d'information depuis le controller

Joyor Mode d'emploi

Compteur de vitesse

Unité: mph, km/h

Le capteur de vitesse est situé au niveau du moteur, l'information est traitée par le controller puis elle est affichée à l'écran. La vitesse affichée dépend du diamètre de la roue.

Passage de rapport

Appuyez brièvement sur la touche MODE, modifiez le niveau de vitesse, 1 correspond au niveau le plus lent, 3 est le niveau le plus rapide. Le niveau 0 signifie que le moteur n'est pas alimenté.

Eclairage

Pour allumer les phares avant et arriere, maintenez la touche MODE enfoncée. Le phare arriere est aussi allumé automatiquement lors du freinage.

Regulateur de vitesse

Appuyez et maintainez l'accelerateur à la même pression pendant 5 secondes pour activer le mode régulator de vitesse. Pour désactiver le mode régulator de vitesse, utilisez la poignée de frein.

Sélection du mode de démarrage

Pour des raisons de sécurité, tous les modèles sauf le Mbike sont par défaut en mode NON : il faut d'abord pousser légarement avec le pied avant d'utiliser le moteur.

ZERO - le mode de démarrage zéro est activé NON - le mode de démarrage non nul est activé

Joyor Mode d'emploi

Indicateur USB

Lorsqu'un périhérique est connecté au port USB, le témoin USB s'allume. Lorsque le témoin USB clignote, le courant de charge dépasse 500mA , le mode de protection est activé automatiquement.

Configuration des paramètres

Appuyez longuement sur M et ON / OFF en même temps pour passer en mode de réglage des paramétres. Appuyez brièvement sur le bouton ON / OFF pour changer les paramétres. Appuyez brièvement sur M pour modifier les paramétres. Appuyez simultanément sur les touches M et ON / OFF et maintenez-les enforcées pour enregistrer et quitter.

P01: luminosité de la lumière avant: 1 plus nombre, 3 plus clair;

P02: unité de kilométrage: 0 - km; 1 - mile;

P04: durée du mode veille: 0 - désactivée; autres chiffres pour le temps d'activation du mode veille, gamme: 1-60 (minutes);

P06: diamètre de la roue. unité: pouce; précision: 0,1;

P07: nombre d'aimants de mesure: gamme: 1-100;

P09: mode de démarriage: 0 - départ à vitesse nulle; 1- départ après mise en mouvement;

P12: couple de démarrage: gamme: 0-5, 0 le plus faible, 5 le plus fort;

P15: réglage du pourcentage du signal de commande du moteur, pour atteindre la fonction de limitation de vitesse de PO8) La vitesse maximale est réglée sur 100;

P16: régulateur de vitesse: 1 acté, 0 désacté;

P17: réglages de l'éclairage: 1 - non automatiquement activé en mode On, 0 - automatiquement activé en mode On:

P99: une fonction de récapuration de clé (dans l'interface de configuration des paramètres P99, maintenez enforcée la touche

MODE pendant 5 à 6 secondes tous les paramètres pour rétablir le premier démarrage de la configuration initiale);

3 INSTRUCTIONS D'UTILISATION

3.3 Instructions de conduite

3.3.1 Avant de rouler

• Choisissez un lieu approprié pour rouler.
• Dépliez le produit en suivant les instructions.
• Réglez la hauteur du guidon en fonction de votre taille.

3.3.2 Rouler

• Appuyez sur le bouton d'alimentation pour allumer l'appareil. La vitesse est définie par défaut pour que le niveau de vitesse soit 1.
  Pour des raisons de sécurité, la trottinette electrique Joyor est equipedé d'un dispositif « Safe start » afin d'assurer un démarrage en toute sécurité, ce qui signifie que le moteur ne peut démarrer que lorsque la vitesse du vehicule est supérieure à 0. Ce dispositif empêche le démarrage du moteur lorsque la poignée d'accélération est pressée par erreur. Pour commencer à rouler, mettez un pied sur le plateau et l'autre pied sur le sol et donnez une impulsion avec votre pied comme avec une trottinette classique. Lorsque la trottinette est en mouvement et que sa vitesse est supérieure à 0, utilisez doucement la poignée d'accélération afin de démarrer le moteur. Une fois le moteur démarré, placez l'autre pied sur le plateau et continuez à rouler.
  Lorsque you roulez, reglez le niveau de vitesse de 1 à 3, utilisez les feux et l'avertisseur sonore en fonction des conditions routieres et de la situation.
• Faites attention à la fonction de régulateur de vitesse. La fonction de régulateur de vitesse est activée lorsque la poignée d'accelération est pressée avec la même pression pendant 3 secondes.
  Faites attention à la présence éventuelle d'obstacles imprévisibles sur toute chemin et contrôle le niveau de vitesse.

3.3.3 Freinage

• Utilisez la poignee de frein arrirée pour freiner dans des conditions normales. Utilisez la poignee de frein avant (pour les modèles des séries Y et M) ou votre pied pour un freinage en cas d'urgence.

• Plus vous exercez de pression, plus la force de freinage sera grande. Sachez qu'un freinage brusque peut entrainer un accident du au glissement des roues, à la perte d'équilibre et à la chute du vehicule. Un freinage brutal peut également endommager le pneu.

4 MAINTENANCE

4.1 Pneus

La trottinette electrique Joyor utilise des pneus elastiques en caoutchouc. Lorsque les pneus sont uses ou crevés, il sdoivent etre remplacés remplacés sans attendre.
- Contactez le distributeur officiel afin de remplaner les pneus d'origine.
- Inspectez Your trottinette et ses pneus tous les mois, vérifie si les vis sont suffisamment serrées. Si elles sont desserrées, desserrez-les.

4.3 Batterie

La trottinette electrique Joyor est equipede'une batterie au lithium-polymere. La durée de vie moyenne de la batterie est de 1000 cycles complets ou équivalent. Dans des conditions normales d'utilisation et d'entretien, la durée de vie de la batterie peut généralement atteindre plus de 1000 cycles.
Avant d'utiliser la trottinette pour la première fois, veillez a charger complètement la batterie.
Assurez-vous que le niveau de charge de la batterie est always supérieure à 10% , sinon, vous diminuerez la durée de la vie de la batterie. Pour une performance satisfaisante du vehicule, le niveau de charge de la batterie doit etre de 50% au minimum.
- Ne laissez pas votre trottinette électrique avec une batterie considérablement dechargee pendant plusieurs heures. Chargez-la rapidement.
Lorsque you rangez la trottinette electrique pendant une longue pereiode, assurez-vous que la batterie est chargée a au moins 40 - 50% . Il est conseilé de recharger libre trottinette au moins une fois tous les 30 jours.
Utilisez toujours le chargeur Joyor d'origine correspondant au modele de la trottinette.

Joyor Mode d'emploi

Ne laisse pas toute trottinette electrique a une tempereature inferieure a 0 degrs Celsius ou sous la lumiere directe du soleil. Gardez la batterie au sec. Des conditions environnementales defavorables peuvent endommager la batterie.
- Les batteries au lithium polymère doivent être traitées avec une extréme prudence. Un chargement non approprié, un endommagement ou une surchauffe peuvent provoquer un incendie. Ne laissez pas votre trottinette électrique charger sans surveillance. Ne laissez pas la trottinette électrique charger toute la nuit. Surveillance toujours la trottinette électrique pendant la charge et évitez toute surcharge de la batterie. Il ne faut pas utiliser,charger ou laisser une batterie endommagée sans surveillance. Si nécessaire, il faut suivre immédiatement les protocôles de neutralisation pour éviter un incendie.

4.4 Chargeur

Le chargeur dédié fourni par Joyor dispose d'une fonction de synchronisation de protection de charge.

Instructions de chargement

Ouvrez le couvercle du port de charge de la trottinette electrique et inserez le connecteur de sortie du chargeur dans le port de charge.
- Insérez la fiche d'alimentation du chargeur dans la prise de courant (AC110V-220V)
Le voyant du chargeur est rouge afin d'indiquer que le chargement est en cours. Lorsque le témoin du chargeur passé au vert, cela signifie que la batterie est complètement chargée.
Lorsque you chargez la batterie, placez-la dans un endroit sec et ventilé.

5 POLITIQUE DE GARANTIE

5.1 Champ d'application de la garantie

• Cette garantie limite couvre tout defaut de materiel ou de fabrication relat aux equipments Joyor neufs accompagnés de la presente garantie limitee pour une periode de 24 mois à la suite du premier achat au detail des pieces non électriques et de la trottinette, et pendant une periode de 6 mois pour le batterie, dans des conditions normales d'installation, d'utilisation, d'entretien et de maintenance.
  Seuls les consommateurs qui achetent cet apparéil auprès d'un détaillant ou d'un revendeur agréé Joyor peuvent obtenir une couverture en vertu de la presente garantie limite.

5.2 Limitations de garantie

• Cette garantie limitée ne couvre pas les problèmes causés par :
• Utilisation commerciale, accident, abus, négligence, chic, chaleur ou humidité allant au-delà des specifications du produit, mauvaise installation, opération, maintenance ou modification.
  Toute mauvaise utilisation contraire aux instructions du manuel d'utilisation
  Les dysfonctionnements causés par d'autres équipements
• Cette garantie limite est annulée si un produit est returné avec des etiquettes enlevées, endommagées ou alterées (y compris le retrait non autorisé de tout composant ou de la couverture externe).
  Joyor ne couvre en aucun cas le coût de la garantie en cas d'expédition internationale/nationale.

5.3 Processus de demande de garantie

Joyor ne fournira aucune couverture de garantie a moins que voire reclamation soit conforme a toutes les conditions de cette déclaration de garantie limite et que vous suiviez la procedure de retour appropriee.
- Afin de faire valeur un service de garantie, vous pouvez nous contacter ou contacter un détaillant ou un revendeur/agree Joyor.

Joyor Mode d'emploi

6 NOUS CONTACTER

Joyor E-Moving S.L.

Adresse

Veuillez contacter le revendeur officiel Joyor auprès duquel vous avez acheté votre trottinette electrique

Site Internet
