Caractéristiques techniques	Capteur de pression, plage de mesure de 0 à 10 bar, sortie analogique 4-20 mA
Utilisation	Conçu pour des applications industrielles, idéal pour la surveillance de pression dans divers systèmes
Maintenance et réparation	Vérification régulière des connexions électriques, nettoyage des capteurs si nécessaire
Sécurité	Respecter les normes de sécurité électrique, éviter les environnements corrosifs
Informations générales	Fabricant IFM, garantie de 2 ans, documentation technique disponible en ligne

FOIRE AUX QUESTIONS - DP2402 IFM

Qu'est-ce que l'IFM DP2402 ?

L'IFM DP2402 est un dispositif de détection et de mesure conçu pour diverses applications industrielles, offrant des fonctionnalités avancées pour la surveillance et le contrôle des processus.

Comment installer l'IFM DP2402 ?

Pour installer l'IFM DP2402, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les connexions électriques et les configurations recommandées.

Que faire si l'IFM DP2402 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que les connexions sont sécurisées. Si le problème persiste, essayez de réinitialiser l'appareil ou consultez le service technique.

Comment calibrer l'IFM DP2402 ?

La calibration de l'IFM DP2402 peut être effectuée en suivant les étapes décrites dans le manuel, qui incluent généralement l'accès au menu de calibration et l'ajustement des paramètres selon les spécifications de l'application.

Quels sont les problèmes courants avec l'IFM DP2402 ?

Les problèmes courants incluent des erreurs de mesure, des problèmes de connexion, ou des défaillances d'alimentation. Vérifiez les connexions et effectuez des tests de diagnostic pour identifier la source du problème.

Où trouver des pièces de rechange pour l'IFM DP2402 ?

Les pièces de rechange pour l'IFM DP2402 peuvent être commandées auprès de votre fournisseur IFM local ou via le site web d'IFM.

Comment contacter le support technique pour l'IFM DP2402 ?

Vous pouvez contacter le support technique d'IFM par téléphone ou par e-mail, les coordonnées se trouvent sur le site officiel d'IFM dans la section 'Support'.

L'IFM DP2402 est-il étanche ?

L'IFM DP2402 est conçu pour résister à des environnements industriels, mais il est important de vérifier les spécifications techniques pour s'assurer de son niveau de protection contre l'eau et la poussière.

MODE D'EMPLOI DP2402 IFM

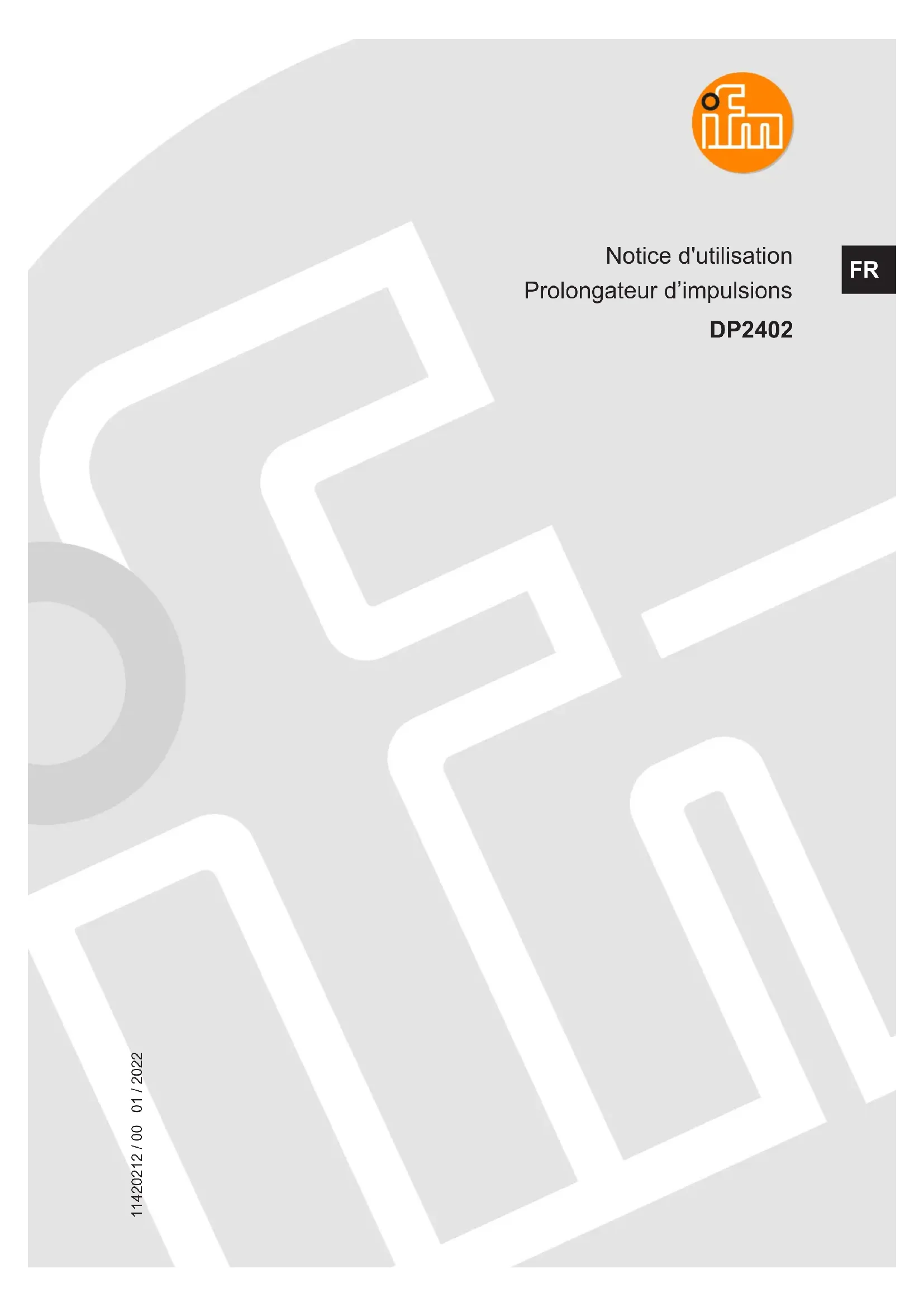

Notice d'utilisation Prolongateur d’impulsions DP2402 11420212 / 0001 / 2022 FRDP2402 Prolongateur d’impulsions

• Contenu 1 Remarques préliminaires p. 4
• 1.1 Symboles utilisés p. 4
• 1.2 Avertissements utilisés p. 4
• 1.3 Symbole de sécurité sur l'appareil p. 4
• 2 Consignes de sécurité p. 5
• 3 Usage prévu p. 6

3.1 Déclassement de température en fonction de l’altitude . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

• 4 Fonctions p. 8
• 4.1 Utilisation en tant qu'appareil IO-Link p. 8
• 4.1.1 Informations générales p. 8
• 4.1.2 Application p. 8

4.1.3 IO Device Description (IODD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2 Diagrammes fonctionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2.1 Configuration de l’entrée : commandée par impulsion. . . . . . . . . . . . . . . . . . . . . . . . 8

4.2.2 Configuration de l’entrée : commandée par front. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

• 5 Montage p. 10
• 6 Raccordement électrique p. 11
• 6.1 Monter les connecteurs p. 12
• 6.2 Démonter les connecteurs p. 12
• 6.3 Longueur de câble p. 12
• 7 Eléments de service et d’indication p. 13
• 7.1 Poussoirs annulaires p. 13
• 7.2 LED p. 13
• 7.3 Affichage p. 14
• 8 Menu p. 15
• 8.1 Remarques générales p. 15
• 8.2 Structure du menu p. 15
• 8.3 Paramètres du menu principal p. 15
• 8.3.1 OUt1 ─ sortie OUT1 p. 15
• 8.3.2 OUt2 ─ sortie OUT2 p. 16
• 8.3.3 EF ─ fonctions étendues p. 16
• 8.4 Paramètres pour OUT1 p. 16
• 8.4.1 ou1 ─ configuration de la sortie p. 16
• 8.4.2 dIn1 ─ configuration de l’entrée p. 16

8.4.3 dS1 ─ temporisation à l’enclenchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

8.4.4 dr1 ─ temporisation au déclenchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

• 8.4.5 h.t1 ─ temps de maintien p. 16
• 8.5 Paramètres pour OUT2 p. 16
• 8.5.1 ou2 ─ configuration de la sortie p. 16
• 8.5.2 dIn2 ─ configuration de l’entrée p. 17

8.5.3 dS2 ─ temporisation à l’enclenchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.5.4 dr2 ─ temporisation au déclenchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.5.5 h.t2 ─ temps de maintien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.6 Paramètres des fonctions étendues (EF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.6.1 rES ─ restaurer les réglages usine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.7 Paramètres réglables via IO-Link . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.7.1 FLASH_ON – activer le clignotement de l'affichage . . . . . . . . . . . . . . . . . . . . . . . . . 17

8.7.2 FLASH_OFF – désactiver le clignotement de l'affichage. . . . . . . . . . . . . . . . . . . . . . 18

8.7.3 internal_temperature – température de fonctionnement du microcontrôleur . . . . . . . 18

8.7.4 operation_hours – heures de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

• 8.7.5 Tag spécifique à l'utilisateur p. 18
• 8.7.6 Tag de localisation p. 18
• 8.7.7 Tag de fonction p. 18
• 9 Paramétrage p. 19
• 9.1 Paramétrage général p. 19
• 9.1.1 Exemple [ou2] - configuration de sortie pour OUT2 Prolongateur d’impulsions DP2402 p. 19

9.2.3 Saisie de nombres avec [▼] ou [▲] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

• 10 Fonctionnement p. 21
• 11 Correction de défauts p. 22
• 12 Maintenance, réparation et élimination p. 23
• 13 Réglages usine DP2402 Prolongateur d’impulsions p. 24

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements utilisés ATTENTION Avertissement de dommages corporels w Danger de blessures légères, réversibles. 1.3 Symbole de sécurité sur l'appareil Symbole de sécurité sur l'appareil : u Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l’appareil.Prolongateur d’impulsions DP2402

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l’utilisation et l’entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu L’appareil peut émettre des impulsions entrantes prolongées à la sortie. L’appareil est conçu comme un appareil ES standard. IO-Link sert uniquement d’interface de configuration.

Fig.1: Exemple: Prolongation de l’impulsion entre le capteur et le boîtier de contrôle 1: Convoyeur 2: Générateur d’impulsions sur le convoyeur 3: DP2402 4: Sortie transistor 5: API, boîtiers de contrôle, ... L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration). L'appareil n'est conçu que pour une utilisation en intérieur. u Respecter les conditions d'utilisation (Ò Données techniques sur www.ifm.com). La précision et la fonctionnalité de l'appareil ne peuvent être garanties que dans les limites de la spécification. Pour les signaux d'entrée, l'utilisateur doit prévoir des filtres d'entrée numériques correspondants, si nécessaire.Prolongateur d’impulsions DP2402

3.1 Déclassement de température en fonction de l’altitude

48DP2402 Prolongateur d’impulsions

4 Fonctions L’appareil supporte deux comportements de sortie différents :

1. Il peut émettre une impulsion d’entrée prolongée, raccourcie ou retardée à la sortie.

2. Le front du signal d’entrée peut servir de déclencheur pour déclencher une impulsion à la sortie. La

durée de l’impulsion est réglée par un paramètre. Une interface IO-Link est disponible pour le paramétrage et le diagnostic. Les possibilités suivantes sont disponibles:

• Réglage à distance : lecture et modification du paramétrage actuel

• Paramétrage IO-Link : IO Device Description (IODD) (Ò/8) Pour le diagnostic, les états d’entrée et de sortie sont disponibles via les données process. En raison du temps de cycle, l’exactitude de la date de process affichée via IO-Link ne peut pas être garantie. 4.1 Utilisation en tant qu'appareil IO-Link

4.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l’utilisation d’un maître IO-Link. L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement. Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur : www.ifm.com/fr/io-link

L’utilisation de l’interface IO-Link dans l’application n’est pas prévue. Celle-ci sert principalement à régler confortablement l’appareil.

4.1.3 IO Device Description (IODD)

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur : www.ifm.com/fr 4.2 Diagrammes fonctionnels La sortie est définie comme NO (no) ou NF (nc) via le paramètre [ou1] ou [ou2] .

4.2.1 Configuration de l’entrée : commandée par impulsion

L’utilisation de la temporisation à l’enclenchement et au déclenchement permet de délivrer des impulsions d’entrée prolongées, raccourcies ou retardées à la sortie. La durée de l’impulsion de sortie dépend de la durée d’impulsion à l’entrée.Prolongateur d’impulsions DP2402

Signal d’entrée Signal de sortie (no / normalement ouvert) Signal de sortie (nc / normalement fermé) Fig.2: Temporisation à l’enclenchement

Signal d’entrée Signal de sortie (no / normalement ouvert) Signal de sortie (nc / normalement fermé) Fig.3: Temporisation au déclenchement Après la mise en marche, le fonctionnement correct de l’appareil n’est assuré qu’après la présence d’au moins un front montant à l’entrée.

4.2.2 Configuration de l’entrée : commandée par front

Le front du signal d’entrée est le déclencheur pour la sortie d’impulsions à la sortie. La durée de l’impulsion de sortie est toujours constante et est déterminée par le paramètre [h.t1] ou [h.t2]. Le déclencheur peut être réglé soit sur le front positif, soit sur le front négatif.

h.t h.t h.t h.t Signal d’entrée Signal de sortie (no / normalement ouvert) Signal de sortie (nc / normalement fermé) Fig.4: Temps de maintienDP2402 Prolongateur d’impulsions

5 Montage u Installer l'appareil de manière à ce que les connecteurs M12 et l'appareil soient protégés contre les contraintes mécaniques telles que les chocs et les vibrations. u Si nécessaire, fixer l’appareil à l’aide d’une bride de fixation. A cet effet utiliser une vis M4 ou un collier. Fig.5: Bride de fixation Fig.6: Bride de fixation avec appareil fixé La bride de fixation n'est pas fournie avec l'appareil. Plus d'informations sur des accessoires disponibles sur www.ifm.com.Prolongateur d’impulsions DP2402

6 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. Respecter les réglementations nationales et internationales relatives à l’installation de matériel électrique. Alimentation en tension selon TBTS, TBTP. Les circuits sont isolés les uns des autres et des surfaces facilement accessibles de l’appareil avec une isolation de base selon EN61010-1 (circuit secondaire avec max. 30 V DC, dérivé du courant de réseau jusqu’à 300 V de catégorie de surtension II). ATTENTION Le courant d’entrée n’est pas limité. w Pas de protection contre l’incendie. u Protéger les circuits. u Protéger les circuits. Potentiel Connecteur M12

Fusible L+ / tension d’alimentation Broche 1 ≤ 2 A Caractéristique de déclenchement nécessaire des fusibles :

fuse ≤ 120 s à max. 6,25 A (protection incendie) u Comme alternative, alimenter l’appareil via un circuit «limited energy» selon CEI 61010-1 ou classe 2 selon UL 1310. Réaction des sorties en cas de surcharge ou de court-circuit : Pour l’autoprotection de la sortie en cas de sollicitations thermiques trop élevées (causées par un court-circuit ou une surcharge), l’étage de sortie commence à commuter avec une fréquence d’impulsion. Un court-circuit continu / une surcharge pendant plusieurs heures peut endommager l’étage de sortie ! u Mettre l'installation hors tension. u Raccorder l'appareil comme suit :

Fig.7: Raccordement électrique 1: Connecteur M12, 4 pôles (côté sortie)

• Broche 1 : L+ / tension d’alimentation

• Broche 2 : OUT2 / sortie TOR 2

• Broche 3 : L- / tension d’alimentation

• Broche 4 : OUT1 / sortie TOR 1 / IO-Link (C/Q) 2: Prise M12, 5 pôles (côté entrée)

• Broche 2 : IN2 / entrée TOR 2

• Broche 4 : IN1 / entrée TOR 1

• Broche 5 : non utilisée Aucune tension externe ne doit être fournie à l'appareil via la prise d'entrée M12 5 pôles ② . Raccorder des appareils supplémentaires toujours via les câbles de raccordement prévus.DP2402 Prolongateur d’impulsions

Voir aussi les exemples d'applications (Ò Usage prévu) 6.1 Monter les connecteurs Afin d’atteindre l’indice de protection indiqué dans la fiche technique tenir compte de ceci : u Utiliser des câbles IO-Link avec la classe IP respective. u Utiliser des connecteurs M12 avec contacts dorés. u Raccorder le connecteur à l’appareil. La flèche indique la position du codage. u Effectuer le vissage selon les indications du fabricant du câble.

• Couple de serrage maximum côté connecteur ➀ : 1,8 Nm

• Couple de serrage maximum côté prise ➁ : 1,3 ±0,1 Nm 6.2 Démonter les connecteurs u Presser le connecteur contre l'appareil et desserrer l'écrou simultanément. 6.3 Longueur de câble

• Sans communication IO-Link : chaque côté 30 m

• Avec la communication IO-Link : du côté du maître 20 m u Monter les câbles côté entrées et sorties à env. 200 mm des connecteurs en utilisant une fixation résistant à la traction.Prolongateur d’impulsions DP2402

7 Eléments de service et d’indication

1: Poussoirs annulaires 2: LED 3: Affichage La figure montre en exemple le bouton Enter appuyé [●]. 7.1 Poussoirs annulaires Afin d’exécuter une commande [esc], [ [●], [▼] ou [▲], appuyer sur le coin respectif d'un poussoir annulaire. Bouton-poussoir Fonction [esc] Escape Retour au menu précédent. Quitter le paramétrage sans sauvegarder la nouvelle valeur. [●] Enter Ouvrir le mode menu. Sélection du paramètre et confirmation d'une valeur de paramètre. [▼] Down Sélection d'un paramètre. Réglage d'une valeur de paramètre en continu en appuyant sur le poussoir en permanence, en pas à pas en appuyant sur le poussoir plusieurs fois. [▲] Up Afin d'assurer un fonctionnement correct des poussoirs annulaires, ne pas monter ou déposer l'appareil directement sur une surface métallique. Utiliser la bride de fixation pour le montage Ò Montage. 7.2 LED LED Couleur Etat Description I OUT1 jaune allumée Sortie 1 est commutée. Power verte allumée Alimentation en tension OK. Appareil en mode de fonctionnement. éteinte Aucune alimentation en tension. Appareil désactivé. II OUT2 jaune allumée Sortie 2 est commutée. Signaux d’erreur et diagnostic : Correction de défautsDP2402 Prolongateur d’impulsions

7.3 Affichage Couleur Description rouge Affichage LED à 7 segments, 4 digits Signaux d’erreur et diagnostic : Correction de défauts En mode de fonctionnement, aucune valeur n’est affichée sur l’écran.Prolongateur d’impulsions DP2402

8 Menu 8.1 Remarques générales Indépendamment du mode de fonctionnement (mode ES standard ou appareil IO-Link) il y a deux possibilités de paramétrer l'appareil :

• directement sur l'appareil via le menu Paramétrage (Ò/19)

• ou via un outil IO-Link L'accès via un outil IO-Link est d'une priorité plus haute que le paramétrage via le menu. Le clonage des paramètres et la mémorisation des paramètres sont possibles via un outil IO- Link. Quelques paramètres ne peuvent être réglés que via l'interface IO-Link : Paramètres réglables via IO-Link. Si l'appareil était verrouillé via IO-Link, le déverrouillage n'est possible que via l'interface IO- Link : Verrouillage / déverrouillage (Ò/20). 8.2 Structure du menu

rES --- Fig.8: Paramètres Mode de fonctionnement : Menu (Ò/15)

Paramètres du menu principal : Paramètres pour OUT1 (Ò/16), Paramètres pour OUT2 (Ò/16) et Paramètres des fonctions étendues (EF) (Ò/17)Liste de paramètres et réglages usine : Réglages usine (Ò/24) 8.3 Paramètres du menu principal

8.3.1 OUt1 ─ sortie OUT1

Le paramètre ouvre le menu des réglages pour OUT1.DP2402 Prolongateur d’impulsions

8.3.2 OUt2 ─ sortie OUT2

Le paramètre ouvre le menu des réglages pour OUT2.

8.3.3 EF ─ fonctions étendues

Le paramètre ouvre le menu pour des fonctions étendues. 8.4 Paramètres pour OUT1

8.4.1 ou1 ─ configuration de la sortie

Définition de la logique de sortie sur la sortie OUT1. [OFF] = la sortie est désactivée. [no] = le commutateur est fermé en cas d’activation. [nc] = le commutateur est ouvert en cas d’activation.

8.4.2 dIn1 ─ configuration de l’entrée

Configuration de l’évaluation des signaux sur l’entrée IN1. [PULS] = sortie prolongée, raccourcie et retardée d’une impulsion d’entrée à la sortie [EdG] = sortie d’une impulsion de durée définie en cas de front montant à l’entrée [-EdG] = sortie d’une impulsion de durée définie en cas de front descendant à l’entrée

8.4.3 dS1 ─ temporisation à l’enclenchement

Temporisation quand la sortie OUT1 passe en état de commutation actif. Cette fonction n’est disponible que si l’option [PULS] est sélectionnée comme configuration d’entrée.

8.4.4 dr1 ─ temporisation au déclenchement

Temporisation quand la sortie OUT1 passe en état de repos. Cette fonction n’est disponible que si l’option [PULS] est sélectionnée comme configuration d’entrée.

8.4.5 h.t1 ─ temps de maintien

Définition de la durée de maintien de la sortie OUT1 dans l’état de commutation actif. Cette fonction n’est disponible que si l’option [EdG] ou [-EdG] est sélectionnée comme configuration d’entrée. 8.5 Paramètres pour OUT2

8.5.1 ou2 ─ configuration de la sortie

Définition de la logique de sortie sur la sortie OUT2. [OFF] = la sortie est désactivée.Prolongateur d’impulsions DP2402

[no] = le commutateur est fermé en cas d’activation. [nc] = le commutateur est ouvert en cas d’activation.

8.5.2 dIn2 ─ configuration de l’entrée

Configuration de l’évaluation des signaux sur l’entrée IN2. [PULS] = sortie prolongée, raccourcie et retardée d’une impulsion d’entrée à la sortie [EdG] = sortie d’une impulsion de durée définie en cas de front montant à l’entrée [-EdG] = sortie d’une impulsion de durée définie en cas de front descendant à l’entrée

8.5.3 dS2 ─ temporisation à l’enclenchement

Temporisation quand la sortie OUT2 passe en état de commutation actif. Cette fonction n’est disponible que si l’option [PULS] est sélectionnée comme configuration d’entrée.

8.5.4 dr2 ─ temporisation au déclenchement

Temporisation quand la sortie OUT2 passe en état de repos. Cette fonction n’est disponible que si l’option [PULS] est sélectionnée comme configuration d’entrée.

8.5.5 h.t2 ─ temps de maintien

Définition de la durée de maintien de la sortie OUT2 dans l’état de commutation actif. Cette fonction n’est disponible que si l’option [EdG] ou [-EdG] est sélectionnée comme configuration d’entrée. 8.6 Paramètres des fonctions étendues (EF)

8.6.1 rES ─ restaurer les réglages usine

Remet tous les paramètres au réglage usine : Réglages usine. u Sélectionner [rES]. u Appuyer sur [●]. u Appuyer sur [▲] ou [▼] et maintenir appuyé jusqu'à ce que [----] soit affiché. u Appuyer brièvement sur [●]. 8.7 Paramètres réglables via IO-Link Les fonctions ou paramètres suivants sont uniquement disponibles via l'outil IO-Link.

8.7.1 FLASH_ON – activer le clignotement de l'affichage

Pour l'identification d'un appareil. L'affichage clignote et affiche [dEVC].DP2402 Prolongateur d’impulsions

8.7.2 FLASH_OFF – désactiver le clignotement de l'affichage

Désactive le clignotement de l'affichage.

8.7.3 internal_temperature – température de fonctionnement du

microcontrôleur Lecture des données du capteur de température interne du microcontrôleur

8.7.4 operation_hours – heures de fonctionnement

Comptage des heures de fonctionnement complètes seulement Les heures de fonctionnement inférieures à une heure complète ne sont pas sauvegardées. Les états du compteur sont sauvegardés en permanence.

8.7.5 Tag spécifique à l'utilisateur

Description de l'application spécifique au client, longueur max. 32 caractères. Valeur par défaut : «***» / peut être définie librement par l'utilisateur

8.7.6 Tag de localisation

Localisation spécifique au client de l'appareil, longueur maximale de 32 caractères. Valeur par défaut : «***» / peut être définie librement par l'utilisateur

8.7.7 Tag de fonction

Fonction spécifique au client de l'appareil, longueur maximale de 32 caractères. Valeur par défaut : «***» / peut être définie librement par l'utilisateurProlongateur d’impulsions DP2402

9 Paramétrage Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé. 9.1 Paramétrage général Chaque paramétrage s’effectue en 6 étapes : Etape Bouton-poussoir 1 Passer du mode de fonctionnement au mode de paramétrage. [●] 2 Sélectionner le paramètre désiré : [ou1], [dS1], … [▲] ou [▼] 3 Passer au mode de programmation du paramètre. [●] 4 Sélectionner ou modifier la valeur de paramètre. [▲] ou [▼] > 2 s 5 Confirmer la valeur du paramètre réglée. [●] 6 Retour au mode de fonctionnement. [esc]

9.1.1 Exemple [ou2] - configuration de sortie pour OUT2

Etape Affichage 1 Passer du mode de fonctionnement au mode de paramétrage. u Appuyer sur [●] pour arriver au menu. w Le premier paramètre est affiché. 2 Sélectionner le paramètre désiré, ici [OUt2]. u Appuyer sur [▼] jusqu’à ce que [OUt2] soit affiché. u Appuyer sur [●] pour accéder le menu de fonctions étendues. w Le premier paramètre des fonctions étendues est affiché. 3 Passer au mode de programmation du paramètre. u Appuyer sur [●] pour passer en mode de programmation. w La valeur du paramètre réglée actuellement est visible. 4 Sélectionner ou modifier la valeur du paramètre, ici par ex. [nc]. u Appuyer sur [▼] ou [▲] pendant 2 s au minimum. w La valeur réglée actuellement clignote, ici par ex. [no]. w Après 2 s : - La valeur est modifiée en continu en appuyant sur le bouton-poussoir en permanence. - La valeur est modifiée en pas à pas en appuyant sur le bouton-poussoir plusieurs fois. Valeurs numériques (→ 9.2.3) 5 Confirmer la valeur du paramètre réglée. u Appuyer brièvement sur [●]. w Le paramètre est indiqué de nouveau. w La nouvelle valeur réglée est sauvegardée. Réglage d’autres paramètres : u Appuyer sur [▲] ou [▼] jusqu’à ce que le paramètre souhaité soit affiché. 6 Retour au mode de fonctionnement. u Appuyer sur [esc]. u Appuyer plusieurs fois sur [▼] ou [▲] jusqu’à ce que la valeur mesurée actuelle soit affichée. - Ou attendre la fonction Timeout (environ 30 s). w L’appareil est de nouveau en mode de fonctionnement.DP2402 Prolongateur d’impulsions

9.2 Remarques sur la programmation

9.2.1 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation. Les valeurs de paramètre et les réglages peuvent être affichés mais pas modifiés. Pour verrouiller : u S'assurer que l'appareil est en mode de fonctionnement normal. u Appuyer sur [esc] + [▲] simultanément pendant 10 s. w [Loc] est affiché. w L'appareil est verrouillé. w [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres. Pour déverrouiller : u Appuyer sur [esc] + [▲] simultanément pendant 10 s. w [uLoc] est affiché. A la livraison, l'appareil n'est pas verrouillé. Verrouillage de la part du client Si [C.Loc] est affiché lorsque l'on essaie de changer une valeur de paramètre, une communication IO-Link est active (verrouillage temporaire). Verrouillage via logiciel Si [S.Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé qu'à l'aide d'un logiciel de paramétrage.

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2.3 Saisie de nombres avec [▼] ou [▲]

u Appuyer sur [▼] ou [▲] pendant 2 s au minimum. w Après 2 s : - La valeur est modifiée en continu en appuyant sur le bouton-poussoir en permanence. - La valeur est modifiée en pas à pas en appuyant sur le bouton-poussoir plusieurs fois. La valeur est baissée pas à pas avec [▼] et augmentée avec [▲].Prolongateur d’impulsions DP2402

10 Fonctionnement Après la mise sous tension l'appareil se trouve en mode d’évaluation (SIO). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés : Menu. Le mode de fonctionnement normal est le mode SIO, car la transmission en temps réel des données ne peut pas être garantie en raison du temps de cycle d’IO-Link.DP2402 Prolongateur d’impulsions

11 Correction de défauts Affichage LED Défaut Correction de défauts I Power II OFF éteinte éteinte éteinte Tension d’alimentation trop basse. Vérifier / corriger la tension d’ali- mentation : Raccordement électrique SC clignote quel- conque clignote Courant de surcharge à la sortie de commutation OUTx (voir LED I/II). Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation. Eli- miner le défaut. C.Loc quel- conque quel- conque quel- conque Le paramétrage via boutons est ver- rouillé en raison d’une transmission IO-Link active. Attendre la finalisation du paramé- trage via IO-Link. S.Loc quel- conque quel- conque quel- conque Le paramétrage via boutons est dé- sactivé par le logiciel. Le déverrouillage est uniquement possible via l’interface IO-Link / lo- giciel de paramétrage IO-Link. Loc quel- conque quel- conque quel- conque Le paramétrage via les boutons est désactivé. Déverrouiller les boutons : Verrouillage / déverrouillage (Ò/20) Segment tour- nant en cercle quel- conque quel- conque quel- conque La température dans le boîtier dé- passe la valeur limite. En appuyant sur n’importe quel bouton, l’affichage est activé pour 30 s. DEUC quel- conque activée quel- conque Identification de l’appareil activée (commande système : FLASH_ON) Désactiver l’identification de l’ap- pareil (commande système : FLASH_OFF)Prolongateur d’impulsions DP2402

12 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. Nettoyage: u Mettre l'appareil hors tension. u Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.DP2402 Prolongateur d’impulsions

13 Réglages usine Paramètre Réglages usine Réglages utilisateur ou1 Configuration de sortie OUT1 no • OFF

• -EDG dS1 Temporisation à l’enclenche- ment OUT1 0 ms • 0 à 9999 ms dr1 Temporisation au déclenche- ment OUT1 0 ms • 0 à 9999 ms h.t1 Temps de maintien OUT1 200 ms • 1 à 9999 ms ou2 Configuration de sortie OUT2 no • OFF

• -EDG dS2 Temporisation à l’enclenche- ment OUT2 0 ms • 0 à 9999 ms dr2 Temporisation au déclenche- ment OUT2 0 ms • 0 à 9999 ms h.t2 Temps de maintien OUT2 200 ms • 1 à 9999 ms rES Réglage usine
