Type de produit	Module IO-Link pour PROFIBUS
Alimentation	24 V DC
Indice de protection	IP67
Matériau du boîtier	Plastique
Interfaces	PROFIBUS DP, IO-Link (ports A et B)
Nombre de ports IO-Link	8 (4 ports A, 4 ports B)
Fonctions principales	Communication IO-Link, entrées/sorties TOR, alimentation déportée
Montage	Sur surface plane avec colliers de fixation
Raccordement	Connecteurs M12 pour bus et alimentation
Consignes de sécurité	Respecter les précautions contre les décharges électrostatiques (EN 61340-5-1)
Entretien	Maintenir l'étanchéité des connexions
Utilisation	Ne pas dépasser 24 V DC
Type de raccordement	Bornes à vis ou connecteurs M12
Nombre d'entrées TOR	4 (via ports IO-Link)
Nombre de sorties TOR	Non spécifié (dépend du périphérique)
Affectation des broches	Conforme à la norme PROFIBUS
Température de fonctionnement	Non spécifié, estimation 0-60°C
Humidité admissible	Non spécifié, estimation 95% sans condensation
Dimensions (L x l x h)	Estimation 120 x 80 x 40 mm
Poids	Estimation 200 g

FOIRE AUX QUESTIONS - AL1010 IFM

Comment installer le module AL1010 ?

Fixez l'appareil sur une surface plane à l'aide des colliers de fixation. Assurez-vous que l'indice de protection IP67 est respecté en rendant les arrivées de câbles étanches.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une tension continue de 24 V DC. Ne jamais dépasser cette tension pour éviter des dommages électroniques.

Que faire si le voyant ne s'allume pas ?

Vérifiez l'alimentation, les connexions et le fusible. Consultez le manuel pour les codes d'erreur des LED. Si le problème persiste, contactez le support technique.

Peut-on utiliser des câbles standard pour le raccordement ?

Oui, mais il est recommandé d'utiliser des connecteurs M12 spécifiques pour garantir l'étanchéité IP67 et une bonne transmission.

Comment assurer l'étanchéité IP67 ?

Veillez à ce que les presse-étoupes soient bien serrés et que les connecteurs inutilisés soient obturés. Utilisez des joints en caoutchouc sur les extrémités de câbles.

Quels types de capteurs peuvent être connectés ?

Les ports IO-Link acceptent des capteurs et actionneurs compatibles IO-Link. Les entrées TOR peuvent également être utilisées avec des capteurs standards.

Comment configurer les ports IO-Link ?

La configuration s'effectue via le maître PROFIBUS ou un outil de paramétrage. Consultez le manuel pour l'affectation des broches et les données de processus.

Que faire en cas de panne ?

Déconnectez l'alimentation, vérifiez les connexions et l'état de l'appareil. Si nécessaire, remplacez le module. Les réparations doivent être effectuées par un professionnel.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès de IFM ou de distributeurs agréés. Utilisez le numéro de modèle AL1010 pour la commande.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de solvants. Assurez-vous que l'appareil est hors tension et que l'étanchéité est préservée.

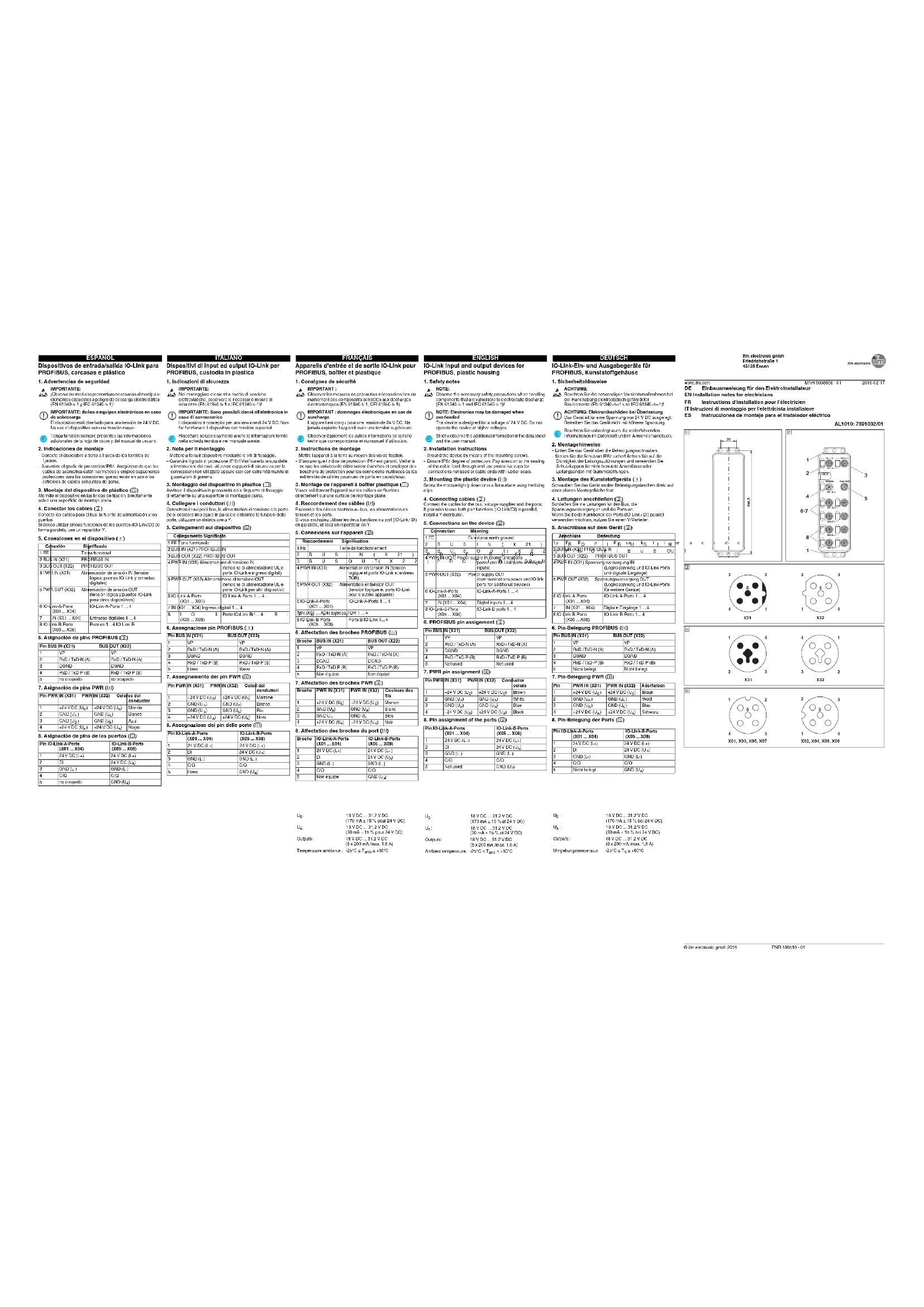

MODE D'EMPLOI AL1010 IFM

FRANÇAIS
Appareils d'entrée et de sortie IO-Link pour PROFIBUS, boîtier et plastique
1. Consignes de sécurité
IMPORTANT :
Observeurs les mesures de précaution nécessaires lors du manoule des capacités plus des aux décharges électrostatiques (EN 61340-5-1, CEI 61340-5-1).
IMPORTANT : dommages électroniques en cas de surcharge
L'appareil est conçu pour une tension de 24 V DC. Ne jamais exporter l'appareil avec une tension supérieure.
Observeur également les autres informations de la fiche technique correspondante et du manuel d'utilisation.
2. Instructions de montage
Metten l'appareil sont nettes dans ses de fixation.-Sassurer que l'indice de protection IP67 est garantir. Veiter à ce que les arrivés de cable soient étanches et employer des commandes des actions pour les connexions imutilées sur les extrémités de câbles prouvues de joints en cautchouc.
3. Montage de l'appareil à boîtier plastique (E)
Visser sediment l'appareil sur les colliers de fixations directement sur une surface de montage plane.
4. Raccordement des câbles (E)
Raccorder les postainsfinés au les alimentations en tension et les ports. Si vous souhaitez utiliser les deux fonctions du port (IO-Link DI) en parallée, utilise un appartitur en Y.C.
5. Connexions sur l'appareil (E)
Raccordement Signification
1 FE Terde de fonctionnement
2 B US I N (X 21)
3 B US O U T X 2 2
4 PWR IN (X31) Alimentation en tension IN (tension logique et ports IO-Link et entrés TOR)
5 PWR OUT (X32) Alimentation en tension OUT (tension logique et ports IO-Link pour d'autres appareils)
6 IO-Link-A-Ports (X01...X04) IO-Link-A-Parts 1 ...4
3/3p (X03) Xg4 (Fignes) FOR 1 ...4
8 IO-Link-B-Ports (X05...X08) Ports B IO-Link 1 ...4
6. Affectation des broches PROFIBUS (E)
Broche	BUS IN (X21)	BUS OUT (X22)
1	VP	VP
2	RxD / TxD-N (A)	RxD / TxD-N (A)
3	DGN(E)	DGN(E)
4	RxD / TxD-P (B)	RxD / TxD-P (B)
5	Non équipé	Non équipé
7. Affectation des broches PWR (E)
Broche	PWR IN (X31)	PWR IN (X32)	Couleurs des fils
1	+24 V DC (U0)	+24 V DC (U0)	Marron
2	GND (U0)	GND (U0)	Blanc
3	GND (U0)	GND (U0)	Blaise
4	+24 V DC (U0)	+24 V DC (U0)	Noir
8. Affectation des broches du port (E)
Broche	IO-Link-A-Ports (X01 ...X04)	IO-Link-B-Ports (X05 ...X08)
1	24 V DC (L+)	24 V DC (L+)
2	DI	24 V DC (U0)
3	GND (L-)	GND (L-)
4	CIG	CIG
5	Non équipé	GND (U0)
