MODE D'EMPLOI GPX2000.5 Crunch

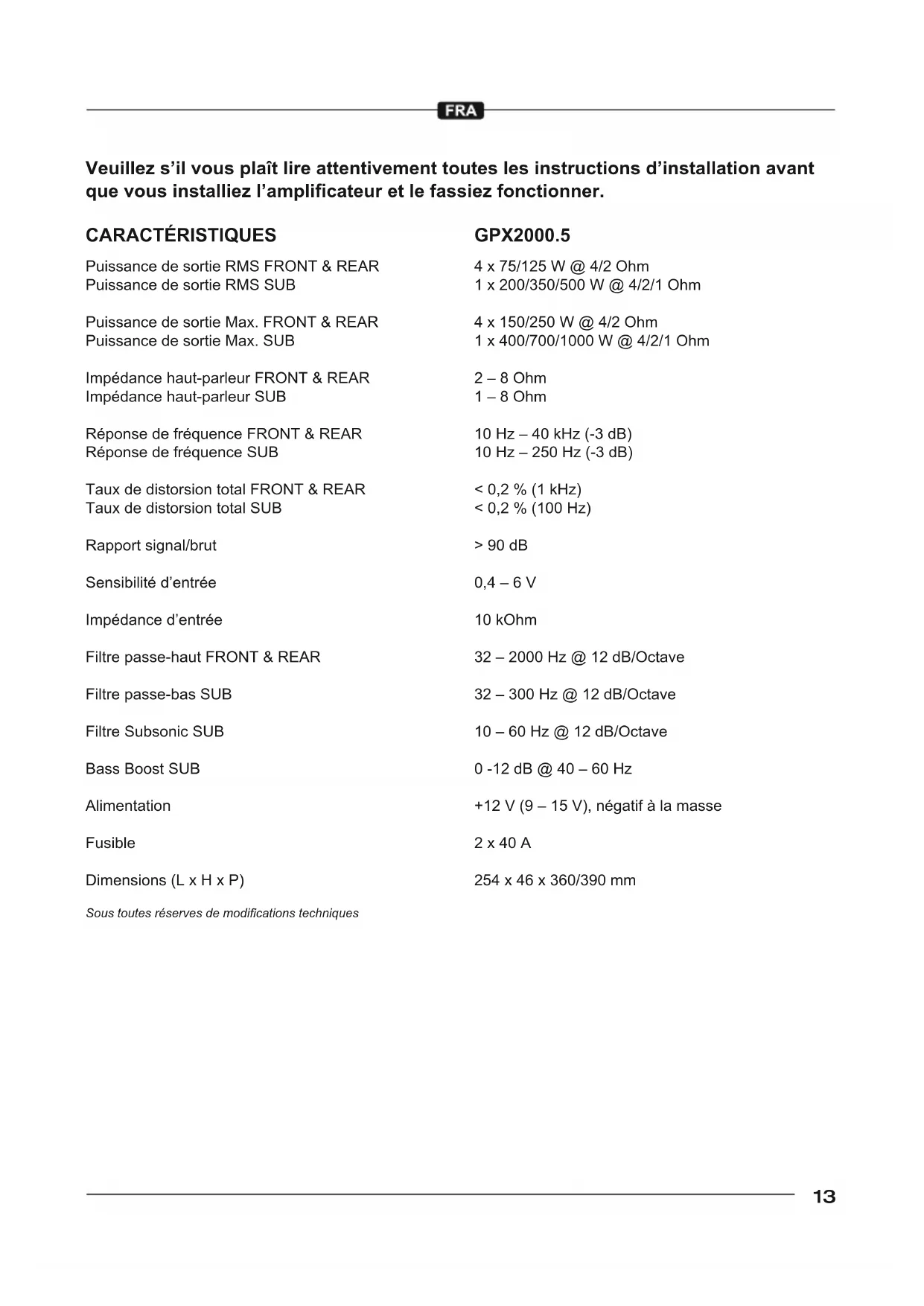

Puissance de sortie RMS FRONT & REAR Puissance de sortie RMS SUB

Puissance de sortie Max. FRONT & REAR Puissance de sortie Max. SUB

Impédance haut-parleur FRONT & REAR Impédance haut-parleur SUB

Réponse de fréquence FRONT & REAR Réponse de fréquence SUB

Taux de distorsion total FRONT & REAR Taux de distorsion total SUB

Rapport signal/bruit

Sensibilité d'entrée

Impédance d'entrée

Filtre salle-haut FRONT & REAR

Filtre salle-bas SUB

Filtre Subsonic SUB

Bass Boost SUB

Alimentation

Fusible

Sous toutes réserves de modifications techniques

GPX2000.5

+12 V (9 - 15 V), négatif à la masse

2 × 40 ~A

254× 46× 360 / 390 mm

Recommandations avant l'installation

• Cet appareil convient exclusivement au branchement à un système de 12 volts à masse négative.
• La chaleur provenant de l'utilisation nécessite un espace de montage avec une circulation de l'air suffisante. Il est important que les canaux de refroidissement de l'appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourrait causer une réduction de la circulation de l'air. L'amplificateur ne peut pas être installé dans un petit espace non aéré (par exemple la place utilisée pour la roue de secours ou sous le tapis de sol de la voiture). Une installation dans le coffre est hautement recommandée.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite. Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et la fiabilité de l'appareil dépendent de la qualité de l'installation.

Important!

Respectez toujours la polarité de toutes les connexions!

Alimentation electrique et enclenchement

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V. Pour le raccordement de la batterie aux bornes électriques de l'amplificateur, un câble d'au moins

10mm² doit être utilisé. Raccordez d'abord la borne GND de l'amplificateur avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les résidus de salissures doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12V doit maintenir être raccordé avec un câble électrique avec un fusible intégré au pole positif. Le fusible doit être positionné près de la batterie, la longueur de câble allant du pole positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs. Vous devez maintenant connecter le câble de commande à distance du récepteur autoradio à la borne de commande remote de l'amplificateur. Pour la connexion entre le branchement REM de l'amplificateur à l'appareil de commande, un câble de 0,5mm² de section est suffisant.

Branchements des haut-parleurs

• FRONT & REAR: En mode 4 canaux (un pour chaque canal de l'amplificateur), l'impédance ne doit pas être inférieure à 2 ohms par haut-parleur. En mode ponté (c.-à-d chacune des 2 sorties de l'ampli sont branchées ensemble) l'impédance ne doit pas être inférieure à 4 ohms.
• SUB: l'impédance ne doit pas être inférieure à 1 ohm.
• Ne raccordez jamais les bornes des haut-parleurs au châssis de la voiture et la tension électrique de + 12 V. Ceci pourrait endommager le stade final de l'amplificateur.

Si l'amplificateur est mis en marche avec des valeurs de branchements trop basses ou est mis en marche d'une façon incorrecte comme décrit ci-dessus, ceci peut endommager aussi bien l'amplificateur que les haut-parleurs eux-mêmes. Dans ce cas, la garantie n'est plus valable.

CABLES AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

Réglage de la sensibilité d'entrée (FRONT, REAR & SUB)

La sensibilité d'entrée peut être adaptée à chaque autoradio. À cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée GAIN (Fig. 1.3, 1.6 ou 1.16) de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

Filtre passe-haut réglable (FRONT & REAR)

Ajustez le régulateur HPF (Fig.1.3 ou 1.8) sur la fréquence de recouvrement souhaïée. De cette manière, seules les fréquences au dessus de la fréquence de recouvrement seront amplifiées. Ainsi les distorsions dues à une course trop élevée de la membrane pour les fréquences graves et avec des haut-parleurs satellites pourrait être diminuées de façon importante, sans pour autant réduire le niveau de graves. Un bon point qui commence à 125Hz.

Filtre passe-bas réglable (SUB)

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LPF (Fig. 1.14). De cette manière, le filtrage est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtrage permet une diminution précise des zones de fréquences mediums et aiguës. Un bon point qui commence à 125 Hz.

BASS BOOST réglable (SUB)

Avec le régulateur BASS BOOST (Fig. 1.13), vous pouvez ajuster le niveau de basses de 0 - 12dB. Utilisez le régulateur EQ (Fig. 1.12) pour régler la fréquence du boost entre 40 et 60 Hz.

Attention: Ne pas utiliser le BASS BOOST à bon escent!

Filtre SUB SONIC réglable (SUB)

Avec le régulateur SUBSONIC (Fig.1.15) vous pouvez ajuster les plus basses fréquences, pour filtrer les plus basses fréquences et pour optimiser le fonctionnement du subwoofer ou pour générer un signal bandpass. Si vous ne désirez pas utiliser cette fonction, tournez le régulateur (Fig.1.15) tout à gauche sur la position 10Hz.

NOTE: la valeur ajustée du régulateur SUBSONIC (Fig.1,15) ne doit pas être plus haute que la valeur ajustée du régulateur de LPF (Fig. 1.14), autrement aucun son ne serait audible.

Commande à distance du niveau de BASSES (SUB)

Avec la commande à distance du niveau de basse (Fig. 1.17) fournie via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur.

Circuit de protection

La POWER LED (Fig. 1.9) s'éclaire en vert, si l'amplificateur est en marche.

La PROTECT LED (Fig. 1.9) s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un court circuit est responsable d'une impédance trop BASSE dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait refonctionner lorsque vous aurez résolu le/les problème(s).

Branchements et éléments des réglage (FIG. 1)

(1) Entrées à audio (FRONT) (2) Entrées à audio (REAR) (3) Régulateur de la fréquence pour le passe-haut (FRONT) (4) Sélecteur HPF (Filtre passe-haut) - FULL (FRONT) (5) Régulateur de niveau d'entrée (FRONT) (6) Régulateur de niveau d'entrée (REAR) (7) Sélecteur HPF (High pass filter) - FULL (REAR) (8) Régulateur de la fréquence pour le passe-haut (REAR) (9) LED de protection/d'alimentation (10) Entrées à audio (SUB) (11) Sélecteur d'entrée (veuillage vous reporter à la page 31) (12) Régulateur de la fréquence pour le Bass Boost (SUB) (13) Régulateur de Bass Boost (SUB) (14) Régulateur de la fréquence pour le passe-bas (SUB) (15) Régulateur de la fréquence pour le filtre subsonic (SUB) (16) Régulateur de niveau d'entrée (SUB) (17) Connecteur pour la commande à distance de basses

Alimentation electrique et enclenchement (FIG. 2)

(1) Bornes de branchement GND pour la masse (2) Bornes de branchement REM pour l'enclenchement (3) Bornes de branchement +12V pour la batterie (4) Fusible (5) Batterie (6) Fusible en ligne (non inclus) (7) Pour la prise de l'autoradio ou d'antenne

Fonctionnement 5 CANAL MONO & stéréo (FIG. 3)

Si l'amplificateur est commandé par un autoradio à 5 x sortie et connecté à des 4 x haut-parleurs satellites et à un subwoofer, alors, les branchements et réglages sont à faire comme décrit sur la figure 4.

(1) Vers l'autoradio, sortie gauche devant FRONT (2) Vers l'autoradio, sortie droite devant FRONT (3) Vers l'autoradio, sortie gauche derrière REAR (4) Vers l'autoradio, sortie droite derrière REAR (5) Commande à distance de basse (6) Vers l'autoradio, sortie gauche SUB (7) Vers l'autoradio, sortie droite SUB (8) Haut-parleur gauche devant FRONT (9) Haut-parleur droit devant FRONT (10) Haut-parleur gauche derrière REAR (11) Haut-parleur droit derrière REAR (12) Subwoofer

Fonctionnement 3 CANAL MONO & stéréo (FIG. 4)

Si l'amplificateur est commandé par un autoradio à sortie stéréo et connecté à des haut-parleurs satellites et à un subwoofer, alors, les branchements et réglages sont à faire comme décrit sur la figure 4.

(1) Vers l'autoradio, sortie gauche devant FRONT (2) Vers l'autoradio, sortie droite devant FRONT (3) Commande à distance de basse (4) Haut-parleur gauche devant RL - et RR + (5) Haut-parleur droit devant FL - et FR + (6) Subwoofer

Dépannage

Si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procédure 1: Vérifiez que les connexions de l'ampli sont bien mises.

Vérifiez que le POWER LED est allumé en vert. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli. Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance.

Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte-fusible. Procédez à une réparation ou un remplacement si nécessaire.

Procédure 2: Le PROTECTION LED est allumé en rouge.

1. Si le voyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur. Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop BASSE. Cela peut être le signe que la puissance de l'amplificateur n'est pas en adéquation avec l'air qui circule autour de l'amplificateur. Arrêtez le système et laissez refroidir l'amplificateur. Vérifiez que le système de charge du véhicule est au bon volts. Si les points précédents ne résolvent pas le problème, une erreur provient certainement de l'amplificateur.

Procédure 3: Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles, etc. Testez la présence de courant c. a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.

Procédure 4: Vérifiez l'ampli si un crépitement se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparait, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

Procédure 5: Vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.
