Type	KE6330.0SR
Marque	Küppersbusch
Puissance totale	7000 W
Nombre de foyers	4
Consommation d'énergie de la table	75 Wh/kg (classe A)
Foyer avant gauche	2200/1000 W, Ø 220/145 mm
Foyer arrière gauche	1200 W, Ø 155 mm
Foyer arrière droit	2400/1500 W, Ø 265 x 180 mm
Foyer avant droit	1200 W, Ø 155 mm

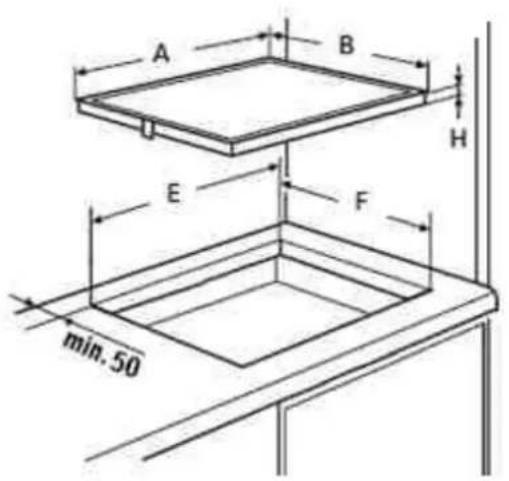

Dimensions d'encastrement (L x P x H)	598 x 518 x 44 mm
Alimentation	230 V ~ 50 Hz ou 400 V ~ 2 phases + N
Type de commande	Touches sensitives avec curseur (slider)
Fonctions	Minuterie, maintien au chaud, cuisson automatique, pause, mémoire, verrouillage, limitation du temps de fonctionnement
Sécurité	Verrouillage du bandeau, indicateur de chaleur résiduelle, arrêt automatique, détection de surchauffe
Nettoyage	Eau et produit vaisselle, éviter produits abrasifs

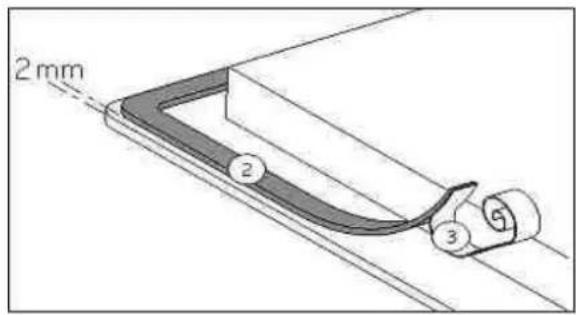

Installation	Encastrable, joint d'étanchéité fourni

FOIRE AUX QUESTIONS - KE6330.0SR Küppersbusch

Comment allumer la table de cuisson ?

Appuyer sur la touche marche/arrêt [ ]. Ensuite, sélectionner une zone de cuisson en effleurant le slider correspondant, puis glisser le doigt sur le slider pour régler la puissance de 1 à 9.

Que faire si le symbole [E] s'affiche ?

Le symbole [E] indique un défaut électronique. Débrancher la table du réseau électrique, attendre quelques instants puis rebrancher. Si le symbole persiste, contacter le service après-vente.

Comment utiliser la fonction maintien au chaud ?

Sélectionner la zone de cuisson souhaitée. Glisser le slider entre les positions 0 et 1 jusqu'à ce que l'affichage montre [U]. La température sera maintenue automatiquement à 70°C. Pour désactiver, glisser le slider sur une puissance supérieure.

Comment verrouiller le bandeau de commande ?

Pour verrouiller, maintenir un doigt sur la touche [ ] (marche/arrêt) et appuyer 3 fois sur la touche [ ]. L'affichage montre [L]. Pour déverrouiller, répéter la même opération.

Comment régler la minuterie ?

Sélectionner la zone de cuisson et régler la puissance. Appuyer sur la touche minuterie [ ], puis glisser sur le slider pour régler le temps de 1 à 99 minutes. Le décompte commence automatiquement. En fin de cuisson, [00] clignote et un signal sonore retentit.

Que faire en cas de fissure de la vitrocéramique ?

Couper immédiatement l'alimentation électrique de l'appareil. Ne pas toucher la surface et contacter le service après-vente pour une réparation. Ne pas utiliser l'appareil tant qu'il n'est pas réparé.

Comment nettoyer la table de cuisson ?

Attendre que la table refroidisse. Nettoyer avec un chiffon humide additionné de produit vaisselle ou un produit spécial vitrocéramique. Ne pas utiliser d'éponges abrasives, de poudres à récurer ni d'objets pointus. Essuyer avec un chiffon propre.

Comment enclencher la cuisson automatique ?

Sélectionner une zone de cuisson, glisser le slider jusqu'au niveau 7, puis maintenir le doigt appuyé 3 secondes jusqu'à ce que [7] clignote avec [A]. La zone chauffe à pleine puissance puis réduit automatiquement.

Comment rappeler les derniers réglages (fonction mémoire) ?

Après avoir éteint la table, appuyer sur la touche marche/arrêt [ ]. Pendant que l'affichage clignote, appuyer sur la touche [ ] avant la fin du clignotement. Les réglages précédents (puissance, minuterie, cuisson auto) sont restaurés.

Que signifie le symbole [L] sur l'affichage ?

Le symbole [L] indique que le bandeau de commande est verrouillé (sécurité enfants). Pour déverrouiller, maintenir un doigt sur la touche [ ] et appuyer 3 fois sur la touche [ ]. Le symbole disparaît.

MODE D'EMPLOI KE6330.0SR Küppersbusch

Sélectionnez « Timer » Presssez sur le [ ] [00]

Cette fonction permet d'atteindre et de maintenir automatiquement une température de 70°C.

Action

To engage

Nous vous remercions de la confiance que vous nous avez accordée en choisissant une table de cuisson vitrocéramique de la marque KUPPERSBUSCH.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation et de la conserver pour toute consultation ultérieure.

Sécurité 34

PRECAUTIONS AVANT UTILISATION EN CUISSON 34 UTILISATION DE L'APPAREIL 35 PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 36 PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 37 AUTRES PROTECTIONS 37

Description de l'appareil 38

CHARACTERISTIQUES TECHNIQUES 38 BANDEAU DE COMMANDE 38

Utilisation de l'appareil 39

TOUCHES SENSITIVES 39 AFFICHAGE 39 INDICATEUR DE CHALEUR RESIDUELLE 39 ZONE DE SELECTION DE PUISSANCE "SLIDER" 39

Mise en ROUTE et gestion de l'appareil 39

AVANT LA PREMIÈRE UTILISATION 39 MISE EN ROUTE 39 EXTENSION DE LA ZONE 40 FONCTION MINUTERIE 40 FONCTION « MAINTIEN AU CHAUD » 41 PROGRAMMATION D'AUTOMATISME DE CUISSON 41 FONCTION PAUSE 41 FONCTION « MEMORY » 42 VERROUILAGE DU BANDEAU DE COMMANDE 42 LIMITATION DU TEMPS DE FONCTIONNEMENT 42

Conseils de cuisson 43

EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 43

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agrégés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'ordinateur

• Coupez toujours les foyers après utilisation.
• Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
• Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonction.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.
• De façon générale, ne placez aucun objet métallique autre que les récipients de chauffe sur la surface vitrée. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériel du chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
• Ne chauffez pas les bords de la vitre avec les cassetoles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE: Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.

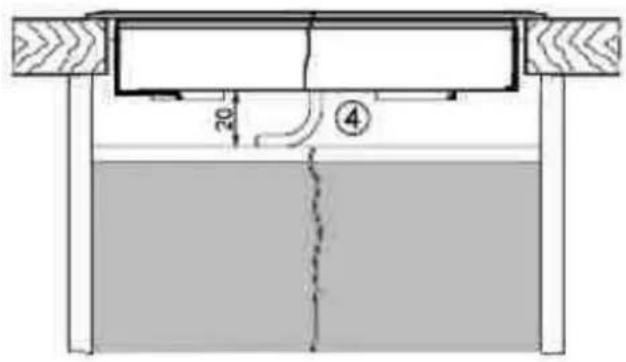

• Si un tiroir est installé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistante à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut débrancher l'appareil et couper l'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds. - NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Caractéristiques techniques

Type KE6330.0SR
Puisance Totale 7000 W Consommation d'énergie de la table de cuisson EChob** 1	75 Wh/kg
Foyer avant gauche Puisance nominale 2200 / 1000 W Catégorie de la casserole standard** C Consommation d'énergie ECw** 171.1 Wh/kg	Ø 220/145 mm
Foyer arrêté gauche Puisance nominale 1200 W Catégorie de la casserole standard** A Consommation d'énergie ECw** 173.8 Wh/kg	Ø 155 mm
Foyer arrêté droit Puisance nominale 2400 / 1500 W Catégorie de la casserole standard** D Consommation d'énergie ECw** 181.3 Wh/kg	Ø 265 x180 mm
Foyer avant droit Puisance nominale 1200 W Catégorie de la casserole standard** A Consommation d'énergie ECw** 173.8 Wh/kg	Ø 155 mm

** calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

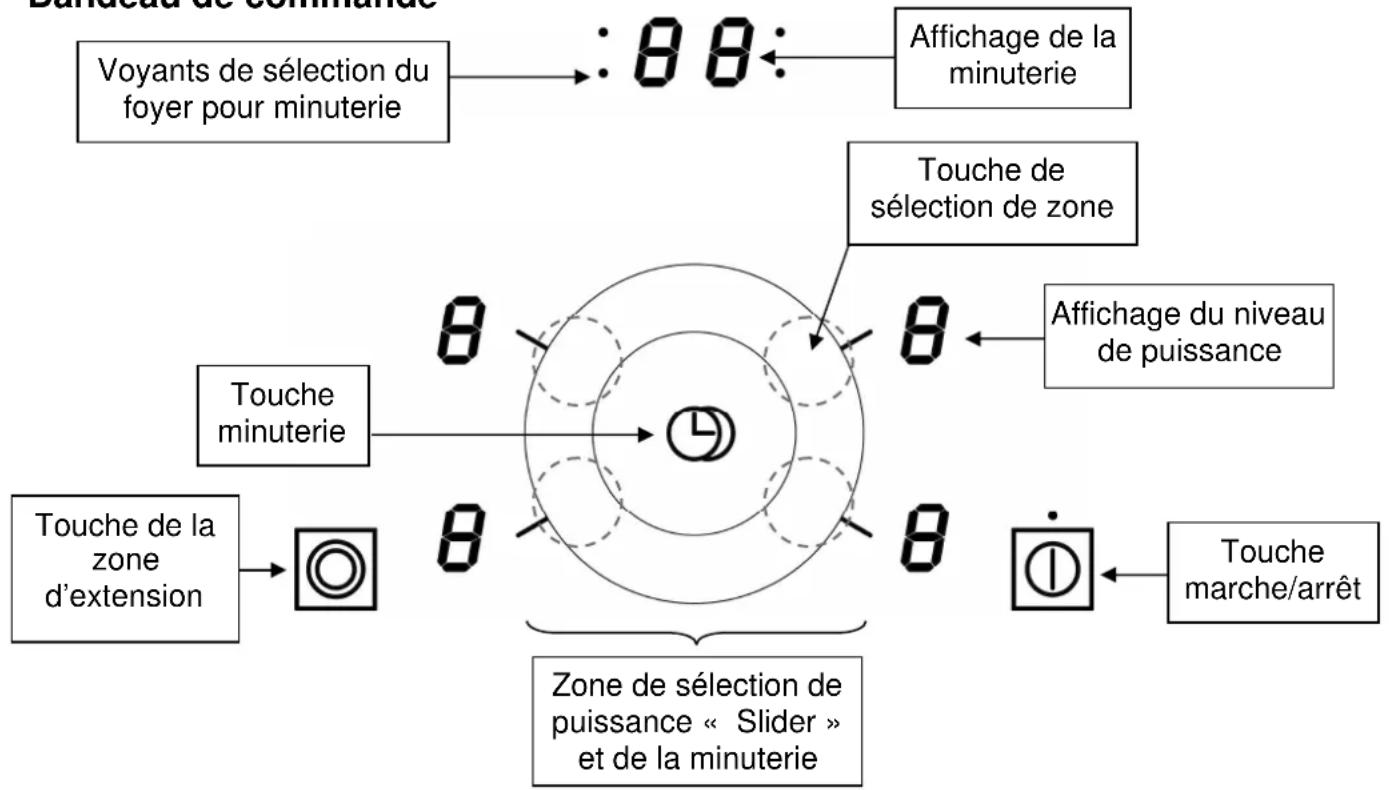

Touches sensibles

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Description

1. Zéro La zone de chauffe est activée.

1...9 Niveau de puissance Choix du niveau de cuisson.

A Accélérateur de chauffe Cuisson automatique. E Message d'erreur Défaut de circuit électronique. H Chaleur résiduelle La zone de cuisson est chaude. U Maintien chaud La cuisson est maintenue à 70°C Stop&Go La table est en pause.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

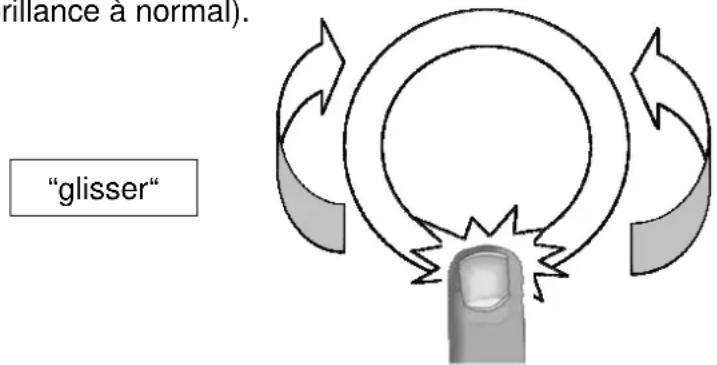

Zone de sélection de puissance "SLIDER

Sélectionner la zone de cuisson. L'affichage correspondant à la zone activée se met en surbrillance. Pendant que la zone est activée (durant quelques secondes), vous pouvez régler la puissance en glissant le doigt dans la rainure blanche du verre (slider). Glissez dans le sens horaire pour augmenter la puissance et dans le sens inverse pour la diminuer.

Pour régler la puissance d'une autre zone de cuisson, attendre que la zone précédente ne soit plus active (affichage passé de surbrillance à normal).

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

• Enclencher/arrêter la table de cuisson :

Action	Bandeau de commande		Afficheur
Enclencher	appuyer sur [	] [0]	①
Arrêtier		appuyer sur [	①

aucun ou [H]

Action bandeau de commande afficheur

Sélectionner la zone Appuyer sur le "SLIDER" en face de la zone souhaitée [0]

Régler la puissance Glisser sur le "SLIDER" [1] à [9]

Arrêter Glisser sur le "SLIDER" jusqu'à [0] [0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Action bandeau de commande afficheur

Sélectionner la zone Appuyer sur le "SLIDER" en face de la zone souhaitée [0] Régler la puissance Glisser sur le SLIDER[1]a[9] Allumer l'extension appuyer sur [ ] voant allumé Régler la puissance Glisser sur le "SLIDER[1]a[9] Eteindre l'extension appuyer sur [ ] moyen eteint

Fonction minuterie

La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 1 à 99 minutes) pour chacune des zones.

Réglage ou modification de la durée de cuisson :

Action Bandeau de commande Afficheur Sélectionner la zone Appuyer sur le "SLIDER" en-face de la zone souhaitée [0] Régler la puissance Glisser sur le SLIDER[1]a [ Sélectionner la minuterie appuyer sur [ ] Régler la minuterie appuyer sur [ ] pour au Glisser sur le "SLIDER[31, 32, 33..]

La durée est sélectionnée et le décompte démarre.

Action bandeau de commande afficheur

Sélectionner la zone Appuyer sur le "SLIDER" en face de la zone souhaitée temps restant

Sélectionner la minuterie appuyer sur [ ]

Arrêter la minuterie appuyer sur [ ]

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [ ] de la minuterie.

Action bandeau de commande afficheur

Enclencher, appuyer sur [ ]

Sélectionner la minuterie appuyer sur [ ] [00]

Régler la minuterie appuyer sur [ ] pour augmenter de 10 [10, 20, 30...] Glisser sur le "SLIDER" [31, 32, 33...]

Après quelques secondes, le voyant minuterie passe de « clignotement » à « fixe »

Fonction « maintien au chaud

Cette fonction de maintien au chaud permet d'atteindre et de maintenir automatiquement une température de 70°C

• Activer, désactiver la fonction « Maintien au chaud » :

Action bandeau de commande afficheur

Activer le maintien au chaud Appuyer sur le "SLIDER" entre [0] et [1] [U]

Arrêter le maintien au chaud glisser sur le "SLIDER" [0] à [9] ou [H]

Programmation d'automatismes de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.

• Enclencher l'automatisation :

Action bandeau de commande afficheur

Sélectionner la puissance glisser jusqu'à la position [7] et

(par exemple « 7 ») rester appuyé 3 s.

[7] clignote avec [A]

• Arrête l'automatisation :

Action bandeau de commande afficheur

Sélectionner la puissance Glisser sur le "SLIDER"

[0]à[9]

Puisance sélectionnée	Temps automatisme de cuisson (Min : S)
1	00:48
2	02:24
3	03:36
4	05:24
5	06:48
6	02:00
7	02:48
8	03:36
9	- - -

Fonction pause

Cette fonction permet d'interrompre temporairement la cuisson et de la réactiver avec les mêmes réglages.

• Enclencher / arrêter la fonction pause :

Action bandeau de commande afficheur

Activer la pause

appuyer sur la touche [ ] 3s.

Stopper la pause

appuyer sur la touche [ ] 3s.

et appuyer sur le slider

Les réglages précédents

[II] sur les afficheurs

Fonction « memory

Après avoir éteint la table [ ], il est possible de rappeler les derniers réglages sélectionnés :

• Etat de cuisson de toutes les zones de cuisson (puissance).
• Minutes et secondes des zones de cuisson programmées par les minuteries.
• Fonction "cuisson automatique".

La procédure de rappel est la suivante : Rappel :

Appuyer sur la touche [ ] avant la fin du clignotement du voyant.

Les réglages précédents sont à nouveau actifs.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt) peut être verrouillé.

• Verrouillage :

Action Bandeau de commande Afficheur

Enclencher, appuyer sur [ ] [0]

Verrouiller la table. Maintenir un doigt sur le [].

appuyer 3 fois sur la touche [ ]

• Dévissage :

Action Bandeau de commande Afficheur

Enclencher, appuyer sur [ ] [L]

Verrouiller la table. Maintenir un doigt sur le [ ]

appuyer 3 fois sur la touche [ ] ou [ H ]

Limitation du temps de fonctionnement

La table de cuisson est équipée d'une limitation du temps de fonctionnement. La durée d'utilisation de chaque zone de cuisson dépend du niveau de puissance sélectionné.

Les temps indiqués correspondent à une durée de fonctionnement sans interruption ou modification des réglages de la zone de cuisson. Lorsque la limite de temps est atteinte, la zone de cuisson se coupe automatiquement.

Niveau de puissance sélectionné	Temps maximum de fonctionnement (heures)
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5 Eau		Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7 Cuire	à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes, crépes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau

Pour nettoyer il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...).
• N'utilise pas de produits de nettoyage abrasifs qui pourrait endommager l'appareil.
• Sèchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique. Le fusible de protection a sauté.
• Vérifiez si le verrouillage n'est pas activé.
• Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives.

Le symbole [e] s'affiche :

• Débranchez et rebranchez la table de cuisson
• Appelez le Service Après-ventes.

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• Le déclenchement de sécurité a fonctionné.
• Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.
• La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil.
• La soufflerie s'arrête automatiquement.

La commande de cuisson automatique ne s'enclenche pas :

• La zone de cuisson est encore chaude [H].
• Le niveau de cuisson maximum est enclenché [ 9 ].

Le symbole [u] s'affiche :

• Se référer au chapitre "maintien chaud".

Le symbole [II] s'affiche :

• Se référer au chapitre "Pause".

Le symbole [l] s'affiche :

se référer au chapitre verrouillage

Le symbole [ER03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [ER21] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [U400], [er25]ou [U4] clignotant s'affiche :

• La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Protection de l'environnement

• Les matériaux d'emballage sont écologiques et recyclables.
• Les appareils électroniques sont composés de matériel aux recyclables et parfois de matéria
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers.

Instructions d'installation

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Dimension de découpe :

A B E F H
KE6330.0SR	598 mm	518 mm	560 mm	490 mm	44 mm

La distance entre la table de cuisson et le mur doit être au minimum de 50mm. - La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couvrir sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson. - Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistants à la chaleur (75^). - Les baguettes de bord murales doivent être thermo résistantes.

• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• Garantir entre le fond du caisson de l'appareil un espace de 20mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 650 mm.
• Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.

Connexion électrique

• L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un Electricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas les parties chaudes de la table de cuisson.

Attention!

Cet appareil n'est conçu que pour une alimentation en 230V ~ 50 / 60Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau Raccordement Diamètre cable cable Calibre de protection
230V~ 50Hz 1	Phase + N 3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50Hz 2	Phases + N 4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boîtier de connexion

Monophasé 230V~1P+N:

Mettre un pontet entre 1 et 2.

Visser la terre au plot "terre", le neutre N au plot 4, la phase L sur le plot 1 ou 2.

Biphasé 400V~2P+N:

Visser la terre au plot "terre", le neutre N au plot 4, la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! veillez ensuite à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre defectueuse.
