Typ	KE6330.0SR
Marke	Küppersbusch
Gesamtleistung	7000 W
Anzahl Kochstellen	4
Energieverbrauch des Kochfelds	75 Wh/kg (Klasse A)
Vordere linke Kochzone	2200/1000 W, Ø 220/145 mm
Hintere linke Kochzone	1200 W, Ø 155 mm
Hintere rechte Kochzone	2400/1500 W, Ø 265 x 180 mm
Vordere rechte Kochzone	1200 W, Ø 155 mm
Einbaumaße (B x T x H)	598 x 518 x 44 mm
Stromversorgung	230 V ~ 50 Hz oder 400 V ~ 2 Phasen + N
Bedienungsart	Sensortasten mit Schieberegler
Funktionen	Timer, Warmhalten, Automatisches Kochen, Pause, Speicher, Verriegelung, Betriebszeitbegrenzung
Sicherheit	Bedienfeldverriegelung, Restwärmeanzeige, Automatische Abschaltung, Überhitzungserkennung
Reinigung	Wasser und Spülmittel, Scheuermittel vermeiden
Installation	Einbaufähig, Dichtung mitgeliefert

Häufig gestellte Fragen - KE6330.0SR Küppersbusch

Wie schalte ich das Kochfeld ein?

Drücken Sie die Ein-/Aus-Taste [ ]. Wählen Sie dann eine Kochzone aus, indem Sie den entsprechenden Schieberegler berühren, und stellen Sie dann die Leistung von 1 bis 9 ein, indem Sie Ihren Finger über den Schieberegler bewegen.

Was tun, wenn das Symbol [E] angezeigt wird?

Das Symbol [E] weist auf einen elektronischen Fehler hin. Trennen Sie das Kochfeld vom Stromnetz, warten Sie einige Augenblicke und schließen Sie es wieder an. Bleibt das Symbol bestehen, wenden Sie sich an den Kundendienst.

Wie verwende ich die Warmhaltefunktion?

Wählen Sie die gewünschte Kochzone aus. Bewegen Sie den Schieberegler zwischen den Positionen 0 und 1, bis die Anzeige [U] zeigt. Die Temperatur wird automatisch bei 70°C gehalten. Zum Deaktivieren bewegen Sie den Schieberegler auf eine höhere Leistungsstufe.

Wie verriegele ich das Bedienfeld?

Zum Verriegeln halten Sie einen Finger auf die Taste [ ] (Ein/Aus) und drücken Sie 3 Mal auf die Taste [ ]. Die Anzeige zeigt [L]. Zum Entriegeln wiederholen Sie denselben Vorgang.

Wie stelle ich den Timer ein?

Wählen Sie die Kochzone und stellen Sie die Leistung ein. Drücken Sie die Timertaste [ ], und bewegen Sie dann den Schieberegler, um die Zeit von 1 bis 99 Minuten einzustellen. Der Countdown startet automatisch. Am Ende der Garzeit blinkt [00] und ein Signalton ertönt.

Was tun bei einem Riss in der Glaskeramik?

Schalten Sie sofort die Stromversorgung des Geräts aus. Berühren Sie die Oberfläche nicht und wenden Sie sich an den Kundendienst für eine Reparatur. Verwenden Sie das Gerät nicht, bis es repariert ist.

Wie reinige ich das Kochfeld?

Warten Sie, bis das Kochfeld abgekühlt ist. Reinigen Sie es mit einem feuchten Tuch und etwas Spülmittel oder einem Spezialreiniger für Glaskeramik. Verwenden Sie keine Scheuerschwämme, Scheuermittel oder scharfe Gegenstände. Trocknen Sie es mit einem sauberen Tuch.

Wie aktiviere ich das automatische Kochen?

Wählen Sie eine Kochzone, bewegen Sie den Schieberegler auf Stufe 7 und halten Sie Ihren Finger 3 Sekunden lang gedrückt, bis [7] mit [A] blinkt. Die Zone heizt mit voller Leistung und reduziert dann automatisch.

Wie rufe ich die letzten Einstellungen ab (Speicherfunktion)?

Schalten Sie das Kochfeld aus, und drücken Sie dann die Ein-/Aus-Taste [ ]. Während die Anzeige blinkt, drücken Sie die Taste [ ] vor Ende des Blinkens. Die vorherigen Einstellungen (Leistung, Timer, Automatikkochen) werden wiederhergestellt.

Was bedeutet das Symbol [L] auf der Anzeige?

Das Symbol [L] zeigt an, dass das Bedienfeld verriegelt ist (Kindersicherung). Zum Entriegeln halten Sie einen Finger auf die Taste [ ] und drücken Sie 3 Mal auf die Taste [ ]. Das Symbol verschwindet.

BEDIENUNGSANLEITUNG KE6330.0SR Küppersbusch

BEDIENUNGSCANWEISUNG

mit Montageanweisungen

INSTRUCTIONS FOR USE

and installation

KE6330.0SR

Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme.

Service und Kundendienst

Telefon: [phone]

Email: [e-mail]

Küppersbusch-Kundendienst

Zentrale Kundendienst-/Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte GmbH
Küppersbuschstraße 16
45883 Gelsenkirchen

Telefon: 0209 - 401631
Telefax: (02 09) 4 01 - 7 14 / 7 15
Internet: www.kueppersbusch.de

Sie erreichen uns: Montag bis Donnerstag von 8:30 Uhr bis 18:00 Uhr Freitag von 8:30 Uhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per Telefax oder Internet unter www.kueppersbusch.de mit.

Österreich:

Teka Austria GmbH
Eitnergasse 13
1230 Wien

Telefon: [phone] - 15
Telefax: (01) 866 80 - 50
Internet: www.kueppersbusch.at

Sie erreichen uns: Montag bis Freitag von 8:00 Uhr bis 17:00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per Telefax oder Internet unter www.kueppersbusch.at mit.

Bitte beachten Sie:
Damit unser Kundendienst Reparaturen sorgfältigVBorbereiten und die benotigten Ersatzteile bereitstellen kann,benötigewir bei ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihr genaue Anschrift
2. Its Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-NQ (Typenschild und/oder Kaufbeleg zu Rateziehen)
5. Das Kaufdatum oder Lieferdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches Halten Sieitte zusatzlich ihren Kaufbeleg bereit. So helfen Sie uns,unnotigen Zeit- und Kostenaufwand zu vermeiden und auch fur Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Handler leisten wir dem Endabnehmer direkt Garantie für Kuppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetender Beanspruchung beträgt die Garantiefrist lediglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Gluhlampen, wird keine Garantie übernommen. Geringfugige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso weniger leisten wir Garantie bei Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sich fremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zusückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Entsatzteilen, Ergänzungsdoser Zubehörteilen versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.
3. Undere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfrei Teile ersetzen. Instandsetzungen werden nach Mogglichkeit am Aufstellungssort vorgenommen. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, daß uneingeschränkt Handhabung, Ausbau und Einbau durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Bei Geräten, die nicht nach unseren Einbaurichtlinien montiert sind werden die anfallenden Zusatzleistungen in Rechnung gestellt. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und - soweit hiervon abweichend - das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.
4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgeleht wird, liefern wir innerhalb der obengennten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz.
5. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind - mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen. Diese Garantiebedingungen gelten grundsätzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entsprechenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingungen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprechende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gkaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung Herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden konnen.

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für ihre Entscheidung zum Kauf eines Kochfeldes von KUPPERSBUSCH.

Bitte lesen Sie die Informationen in thisem Heft sorgfaltig durch bevor Sie Ihr Kochfeld in Betriebnehmen. Sie finden hier wichtige Hinweise für ihre Sicherheit, den Gebrauch, die Pflege und

die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Bewahren Sie diese Anleitung sorgfältig auf.itte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

INHALTSVERZEICHNIS

SICHERHEIT 4

VORSICHTSMABNAHME N DER INBETRIEBNAHME 4
ALLGEMEINE SICHERHEITSHINWEISE 5
SCHUTZ VOR BESCHÄDIGUNGEN 6
VORSICHTSMABNAHMEM BEIGERATEAUSFALL 7
SCHUTZVOR WEITEREN GEFAHREN 7

GERATEBESCHREIBUNG 8

TECHNISCHEBESCHREIBUNG 8
BEDIENFELD 8

BEDIENUNG DES KOCHFELDES 9

FUNKTION DER SENSORSCHALTFELDER 9
ANZEIGE 9
RESTWARMANZEIGE 9
"SLIDER"AUSWAHLZONE 9

INBETRIEBNAHME DES KOUCHFELDES 9

VOR DEM ERSTEN AUFHEIZEN 9
KoCHFELD EIN UND AUSSCHALTEN 10
ZWEIKREIS-KOCHZONE 10
ZEITSCHALTUHR 10
WARMHALTEFUNKTION 11
ANKOCHAUTOMATIK 11
STOP&GO FUNKTION 12
MEMORY-FUNKTION. 12
KINDERSICHERUNG/VERRIEGELUNG DES KOCHFELDES 13
BETRIEBSDAuerBEGRENZUNG 13

KOCHEMPFEHLUNGEN 14

EINSTELLBEREICHE 14

REINIGUNG UND PFLEGE 14

WAS TUN WENN. 14

UMWELTSCHUTZ 15

MONTAGEHINWEISE 16

ELEKTKROANSCHLUSS 17

Vorsichtsmaßnahmen vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmer.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerätarf benutzt werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird.
• Dieses Gerätarf nur für das haushaltüblicheKochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
  Das Gerätarf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
  Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gultigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Veränderungskabel erfolgen.
• Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheitshinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhützte Fette und Ole entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen frei.
• Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der bereits Kochzone kommt.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie. Diese konnten sehr heißt werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielten.
• Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.
• Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, davon sie konnten heiß werden.
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen können, ist die Kindersicherung zu aktivieren.

Schutz vor Beschädigungen

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffen oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, daß auch Sandkorner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr wichtsfähig, jedoch nicht unzerbrechlich. Besonderss spurze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töppe und Ränder nicht an der Scheibe anstoßen.
  Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den bereits Kochzonen. Diese Stoffe schmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die bereits Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfernen Sie diese Stoffe noch im bereits Zustand. Da die Kochzonen bereits sind, besteht Verbrennungsgefahr.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Stellen Sie in keinem Fall heiβes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas konnte beschädigt werden.

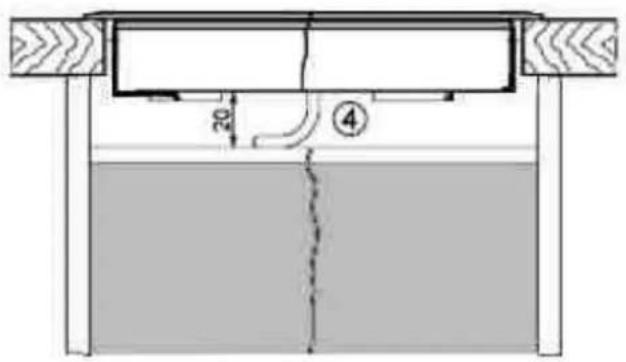

• Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten schalten Sie das Kochfeld(sofort aus,trennen Sie das Kochfeld vom Stromnetz und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Offnen Sie in keinem Fall das Gerät selbst.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.

Schutz vor weiteren Gefahren

• Achten Sie daraufuf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen sie keinen syntetique oder aluminum Bereich: Sie konnten auf der kochzone verschmelzen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Technische Beschreibung

Typ KE6330.0SR
Gesamt Leistung 7000 W Energieverbrauch der Kochmulde EChob** 175 Wh/kg
Kochzone Vorne links Nominal Leistung 2200 / 1000 W Standardisiertes Kochgeschirr Kategorie** C Energieverbrauch ECw** 171.1 Wh/kg	Ø 220/145 mm
Kochzone Hinten links Nominal Leistung 1200 W Standardisiertes Kochgeschirr Kategorie** A Energieverbrauch ECw** 173.8 Wh/kg	Ø 155 mm
Kochzone Hinten rechts Nominal Leistung 2400 / 1500 W Standardisiertes Kochgeschirr Kategorie** D Energieverbrauch ECw** 181.3 Wh/kg	Ø 265 x180 mm
Kochzone Vorne rechts Nominal Leistung 1200 W Standardisiertes Kochgeschirr Kategorie** A Energieverbrauch ECw** 173.8 Wh/kg	Ø 155 mm

** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

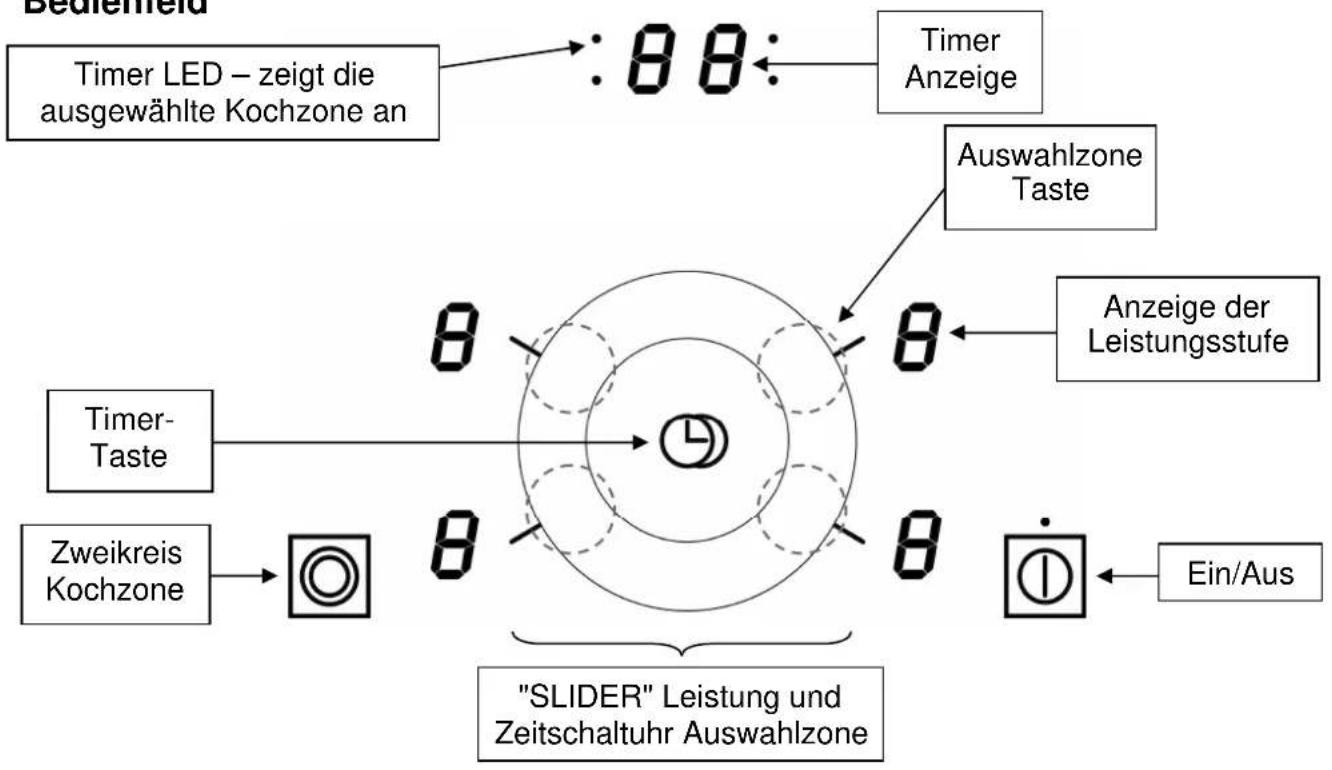

Bedienfeld

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführht.Eine Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

Anzeige

Anzeige Benennung Funktion

0 Null Die Kochzone ist aktiviert

1...9 Leistungsstufe Einstellung der Leistung

A Ankochautomatik Höchste Leistung + Ankochen
E Fehleranzeige Fehler der Elektronik
H Restwärme Kochzone ist heiß
U Warmhalte Warmhalte die Kochzone auf 70^
Pause Pausenfunktion ist aktiviert.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen den Kochzonen nicht berührt und sollen keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

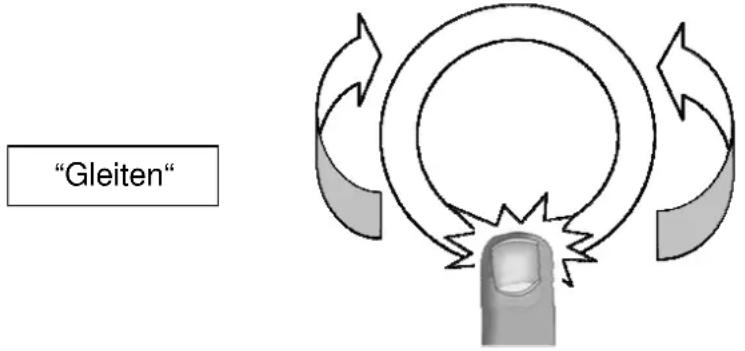

"SLIDER " Auswahlzone

Zuerst mussen Sie die gewünschte Kochzone auswahlen: drücken Sie auf dem Slider, gerade darüber dem entsprechenden 7-Segment-Display. Das Display der ausgewählten Kochzone wird hell leuchtend.

Solange eine Kochzone ausgewähl ist (hell leuchtendes Display), können Sie die Kochstufe dieser Kochstelle einstellen,GLEiten Sie hierzu mit dem Finger entlang der Einfrasung innerhalb der Glases (Slider). Eine Gleitbewegung in Uhrzeugerrichtung erhoht die Kochstufe in entgegengesetzter Richtung wird diese reduziert.

Um die Kochstufe der nachsten Kochstelle steuern zu konnen müssen Sie zuerst einige Sekunden abwarten, bis die vorherige Kochstelle nicht mehr aktiv ist (Anzeige der Leistungsstufeändert sich von hell leuchtend auf normale Helligkeit)

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Reinigen Sie Ihr Gerät zuerst mit einem feuchten Lappen und reiben Sie es dann trocken. Benutzen Sie kein Reinigungsmittel, da diese eine bläuliche Färebung auf der verglasten Oberfläche hinterlassen könnte.

Kochfeld ein und ausschalten

Kochfeld: einschalten/ ausschalten :

Vorgang

Bedienfeld

Anzeige

0

Einschalten:

Auf [ ] drucken

[0]

oder [H]

Ausschalten:

Auf [ ] drucken

- Kochzone: einschalten/ ausschalten :

Vorgang

Bedienfeld

Anzeige

一

Wahlen der Gewünschten Zone Auf den "SLIDER" drucken

Gegenüber die Anzeige der

Gewünschten Zone [0]

Leistung erhöhen

Auf dem "SLIDER" rutschen [1] bis [9]

Leistung verringern

Auf dem "SLIDER" rutschen [9] bis [1]

Ausschalten

Auf dem "SLIDER" rutschen

bis zu 0 angezeigt wird [0] oder [H]

Für wahlen ein weiterer Zone, müssen Sie warten, bis die Anzeige mehr markiert ist.

Erfolgst keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20

Sekunden aus, und die Nullen erlöschen.

Zweikreis-Kochzone

Die Zweikreis-Kochzone ermöglich eine verbesserte Anpassung der Kochzone an den Topfboden.

- Zweikreis Kochzone einschalten/ ausschalten :

Vorgang

Bedienfeld

Anzeige

Wahlen der Gewünschten Zone Auf den "SLIDER" drucken

Gegenüber die Anzeige der

Gewünschten Zone [0]

Leistung wahlen

Auf dem "SLIDER" rutschen [1] bis [9]

Zweikreis-Kochzone einschalten

Auf [ ] drucken

Leistung wahlen

Auf dem "SLIDER" rutschen [1] bis [9]

Zweikreis-Kochzone ausschalten

Auf [ ] drucken

LED leuchtet

LED erlischt

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. Jege Kochzone kann eine andere Einstellung haben.

- Timer Einsatzen:

Vorgang

Bedienfeld

Anzeige

Auswahlen der

Gewünschten Zone

Auf den "SLIDER" drucken

Gegenüber die Anzeige der

Gewünschten Zone [0]

Leistung auswahlen

Auf den "SLIDER" rutschen

Zeitschaltuhr auswahlen

Auf [

] drucken

] drücken für Zehner-Schritte [10, 20, 30...]

Zeit einstellen

Auf [

in der "SLIDER-Zone" drehen

für minutengenaue Einstellung [31, 32, 33...]

Nach einigen Sekunden hört das Blinken auf. Der Timer ist programmiert und der Zeitablauf beginnnt.

- Timer ausschalten:

Vorgang

Bedienfeld

Anzeige

Auswahlen der Gewünschten Zone

Auf den "SLIDER" drucken

Gegenüber die Anzeige der Gewünschten Zone Zeit

Zeitschaltuhr auswahlen

Auf [] drucken

Zeit

Zeitschaltuhr stoppen

Auf[] drucken

[00]

- Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird die Kochzone ausgeschelt, ein Signalton ertont und es blinkt [00].

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur Taste [ zu betätigten.

- Timer als Kurzzeitwecker:

Vorgang

Bedienfeld

Anzeige

Einschalten der Kochmulde

Auf [ ] drucken [0]

Zeitschaltuhr auswahlen

Auf [ ] drucken

[00]

Zeit einstellen

Auf [ ] drücken für Zehner-Schritte [10, 20, 30...] in der "SLIDER-Zone" drehen für minutengenaue Einstellung [31, 32, 33...]

Nach einigen Sekunden hört das Blinken auf. Der Timer ist programmiert und der Zeitablauf beginnt.

Warmhaltefungtion

These Funktion wird Speisen auf 70^ warmhalten

- Ein- und ausschalten:

Vorgang

Bedienfeld

Anzeige

Warmhaltefunktion Auf den « SLIDER » zwischen

Stufe [0] und [1] drucken [U]

Ausschalten Auf den "SLIDER" rutschen

[0]zu[9]

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit hochster Leistung an und schaltet dann auf die von Ihnengewählte Fortkochstufe zurück. Die Ankochzeit hangt von der gewährten Fortkochstufe ab.

- Aktivierung der Ankochautomatik

Vorgang

Bedienfeld

Anzeige

Leistung auswahlen

Auf dem "SLIDER" bis [7] rutschen [7] blinkt mit [A]

(z.B. « 7 ») und 3s bleiben.

Abschalten der Ankochautomatik:

Sie können die eingestellte Ankochautomatik abschalten und den Kochvorgang durch die Wahl einer anderen Kochstufe weiterführren oder den Kochvorgang komplett beenden:

Vorgang

Bedienfeld

Anzeige

Leistung auswahlen

Auf dem "SLIDER" rutschen [0] bis [9]

Eingestellte Fortkochstufe	Ankochautomatik Zeit (Min : Sek)
1	00:48
2	02:24
3	03:36
4	05:24
5	06:48
6	02:00
7	02:48
8	03:36
9	- - -

Stop&Go Funktion

These Funktion erlaubt vorübergehend, das Kochen mit denselben Leistungseinstellungen zu unterbrechen oder zu reaktivieren.

• Aktivierung der Stop&Go Funktion

Vorgang

Bedienfeld

Anzeige

Einschalten der Funktion

Auf [ ] drucken fur ca. 3 s

[II] auf der

Ausschalten der Funktion Auf [ ] drucken for ca. 3 s und

Drucken auf dem slider

Letzten

Einstellungen

Anzeige

Memory-Funktion

Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden:

Leistungsstufen der Kochzonen.
- Timer-Einstellungen der Kochzonen.
- Einstellungen der Ankochautomatik

Memory-Funktion aufrufen:

Kochfeld einschalten ([drucken)
- Danach auf dem Anschlag [ n weniger als 6 Sekunden zu unterstützen

Die Werte der letzten Einstellungen sind wieder aktiviert.

Kindersicherung / Verriegelung des Kochfeldes

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste) verriegelt werden.

• Verriegelung aktivieren:

Vorgang

Bedienfeld

Anzeige

Kochfeld einschalten Auf [ ] drucken [0] oder [H]

Kochfeld verriegeln Auf [ ] drucken und der Finger auf dieser Taste halten mit dem anderen Finger dreimal auf [ ] drucken [L]

• Verriegelung abschalten:

Vorgang

Bedienfeld

Anzeige

Kochfeld einschalten Auf [ ] drucken [L]

Kochfeld verriegeln Auf [ ] drucken und der Finger auf dieser Taste halten mit dem anderen

Finger dreimal auf [ ] drucken [0] oder [H]

Betriebsdauerbegrenzung

Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet.

Eingestellte Kochstufe	Betriebsdauerbegrenzung (Stunden)
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, Auflösen, Zubereitung		Saucen, Butter, Schokolade Gelatine, Joghurt ,
2 bis 3 Quellen, Auftauen, Warmhalten		Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4 Dampfgaren, Düsten		Fisch, Gemüse, Obst
4 bis 5 Düsten, Quellen, Auftauen		Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7 Ankochen, Fortkochen		Fleisch, Leber, Eier, Wurst Gulasch, Rouladen, Pfannkuchen
7 bis 8 Schonendes Braten		Fisch, Schnitzel, Bratwurst, Spiegeleier
9 Backen, Ankochen Steaks, Omelett, Linsen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein weniger Putzmittel.

Um das Gerät zu reinigen, muss es ausgeschaltet sein.
- Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
- Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
- Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
- Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

WASTUN WENN...

Das Kochfeld oder die Kochzonen setzen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
  Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt.
  Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [E]:

Wenden Sie sichitte an den Kundendienst.

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

Die Sicherheits-Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochzone abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
- Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Die Ankochautomatik schaltet nicht ein:

Die Kochzone ist noch heiß [H]
Die hochste Leistungsstufe ist eingeschaltet [9]

Anzeige [U]:

• Finden Sie im Kapitel Warmhaltefunktion.

Anzeige [II]:

• Finden Sie im Kapitel Stop&Go Funktion.

Der Auftrag Anzeige [L]:

• Finden Sie im Kapitel Verriegelung der Kochmulde.

In der Anzeige erscheint [Er03]:

• Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [Er21]:

• Das Kochfeld ist überhitzt, setzen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein

In der Anzeige erscheint [U400], [Er25] oder [U4]:

• Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Wenn eines der obengennten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und Recycling fahig.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmull.
• Nutzen Sie stattdessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

MONTAGEHINWEISE

Montage und Anschluss * d rufen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf aufchten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

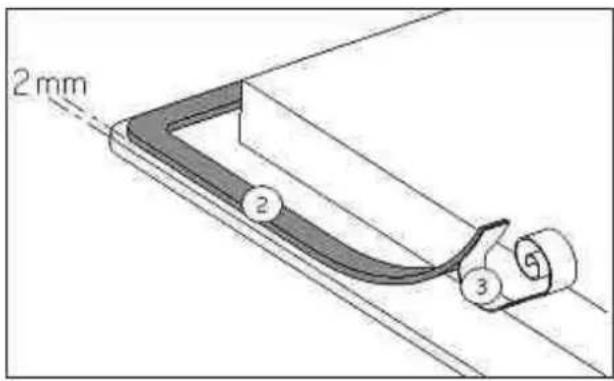

Dichtung Einbau :

Die Dichtung (2) nach Abnehmer der Schutzfolie (3) mit 2 mm Abstand der Außenkannte des Glases aufkleben.

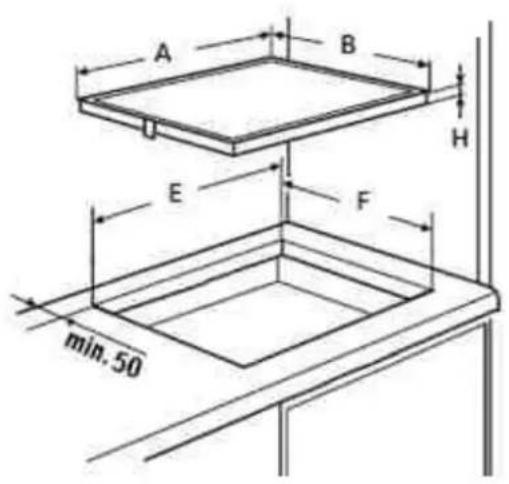

Einbau :

Einfugdimensionen:

	A	B	E	F	H
KE6330.0SR 598 mm 518 mm	mm 560 mm 490 mm	mm 44 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte these Types dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte hoher sein als die Kochmulde.

Die Arbeitsplatte soll mit hitzebestandigem Kleber (100^) verarbeitet sein.
Die Wandabschlussleisten müssen hitzebestandig sein
- Das Kochfeldarf nicht über Herde ohne Lufter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.
- Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.
- Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
- Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 650 mm sein.
- Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keiner mechanischen Belastung, z.B. durch Schublade, ausgesetzt ist.
- Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
- ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesen für den Einsatz mit dem Kochfeld freigeben sind.

ELEKTKROANSCHLUSS

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
  Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel mussen durch Einbauten abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestellt ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.

Schlieben Sie immer die Erde mit an.

Beachten Sie das Anschlusssschema.

Der Anschlusskosten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie in den vorgesehenen Schlitzen hinein.

(*) Iaut EN 60 335-2-6 Norm

Netz Anschluss (*) Durchmesser Kabel Sicherung
230V~ 50/60Hz 1 Phase + N 3 x 2.5 mm²			H 05 VV - F H 05 RR - F	25 A*
400V~ 50/60Hz 2 Phasen + N 4 x 1.5 mm²			H 05 VV - F H 05 RR - F	16 A*

Anschluss des Kochfelds:

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasen 230V 1P + N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Zweiphasen 400V 2P + N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drahte korrekt hineinstecken. Die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.

Dear customer,

MISE EN ROUTE ET GESTION DE L'APPAREIL

Küppersbusch-Kundendienst

Küppersbusch Hausgeräte GmbH

Küppersbuschstraße 16

45883 Gelsenkirchen

Tel.: [phone]

Telefax: (02 09) 4 01 - 7 14 / 7 15

Internet: www.kueppersbusch.de

Küppersbusch Hausgeräte GmbH

Postfach 10 01 32, D-45801 Gelsenkirchen,

Küppersbuschstraße 16, D-45883 Gelsenkirchen

Telefon: [phone], Telefax: [phone]

www.kueppersbusch.de

Teka Austria GmbH

Eitnergasse 13, A-1230 Wien

Telefon: [phone], Telefax: (01) 86680-50

www.kueppersbusch.at
