Type de produit	Machine à laver
Marque	Hisense
Modèle	WFQE7014EVM
Couleur	Blanc / Argent / Titane
Capacité de lavage	7 kg
Dimensions (L × P × H)	595 × 465 × 845 mm
Poids net	57 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de lavage	200 W
Puissance de chauffage	1500 W
Vitesse d'essorage maximale	1200 tr/min
Vitesse de lavage	55 tr/min
Nombre de programmes	15
Températures de lavage	20 / 30 / 40 / 60 / 90 °C
Options de programme	Prélavage, Rinçage supplémentaire, Intensif
Fonctions spéciales	Vapeur, Départ différé, Favoris, Verrouillage enfant, Auto-nettoyage
Technologie	Contrôle flou, Détection de charge automatique
Niveau sonore	Non spécifié (consulter la notice)
Entretien	Nettoyage régulier du filtre de la pompe et du bac à lessive
Sécurité	Verrouillage de porte, Protection antimousse, Détection de fuite, Arrêt automatique
Pièces détachées	Disponibles auprès du service après-vente Hisense (contactez le support)
Accessoires inclus	Tuyau d'arrivée, tuyau de vidange, bouchons de transport, clé pour boulons

FOIRE AUX QUESTIONS - WFQE7014EVM HISENSE

Comment installer correctement la machine ?

Retirez d'abord les 4 boulons de transport à l'aide de la clé fournie, puis insérez les caches en plastique. Placez la machine sur une surface plane et ferme, et ajustez les pieds de nivellement en les tournant dans le sens horaire ou antihoraire. Connectez le tuyau d'arrivée d'eau en serrant manuellement, puis branchez le tuyau de vidange. Enfin, branchez la prise sur une prise de courant 16 A mise à la terre.

Quelle est la capacité de lavage maximale ?

La capacité de lavage maximale est de 7 kg pour les programmes Coton et Synthétiques. Pour les couettes ou rideaux king size, utilisez le programme spécial et ne dépassez pas la charge indiquée pour éviter un déséquilibre.

Que faire si la machine affiche un code d'erreur F01 ?

Le code F01 indique un problème d'arrivée d'eau. Vérifiez que le robinet est ouvert, que le tuyau n'est pas plié, et nettoyez le filtre d'entrée d'eau situé derrière la machine. Si l'erreur persiste, contactez le service après-vente.

Comment activer le verrouillage enfant ?

En cours de fonctionnement, appuyez simultanément sur les touches Temp. + Spin pendant 2 secondes. L'icône Child Lock s'allume. Pour désactiver, répétez la même opération. Notez que le verrouillage se désactive automatiquement lorsque vous éteignez la machine avec le bouton sur Off.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez d'abord la machine. Ouvrez le cache du filtre en partie basse avant (certains modèles ont une trappe). Tournez le filtre dans le sens inverse des aiguilles d'une montre et retirez-le. Nettoyez les résidus et remettez-le en place en tournant dans le sens des aiguilles d'une montre jusqu'à blocage.

Que signifie le message 'Unb' affiché ?

'Unb' indique un déséquilibre de la charge dans le tambour. Répartissez le linge uniformément, en mélangeant petites et grandes pièces. Si l'alarme persiste, vérifiez que la machine est bien de niveau et que les boulons de transport ont été retirés.

Comment utiliser la fonction vapeur ?

La fonction vapeur est intégrée dans certains programmes (comme Steam). Sélectionnez un programme compatible, et la machine génère de la vapeur pour détendre les fibres et réduire les froissements. Assurez-vous que la charge ne dépasse pas la moitié de la capacité maximale.

Puis-je ouvrir la porte pendant un cycle ?

Vous pouvez ouvrir la porte uniquement en phase de pause si la température de l'eau est inférieure à 50°C et que le niveau d'eau est bas. Appuyez sur Démarrer/Pause pour mettre en pause ; si l'icône de verrouillage clignote, la porte se déverrouille. N'ouvrez jamais la porte par la force.

Quels détergents utiliser ?

Utilisez des lessives adaptées aux machines à laver automatiques. Pour les programmes à basse température (< 40°C), préférez une lessive liquide. Dosez selon la saleté et la dureté de l'eau. Évitez l'excès de mousse qui allongerait le cycle.

Comment contacter le service après-vente ?

Pour toute panne non résolue par le guide de dépannage, débranchez la machine et appelez le centre de service Hisense. Préparez le numéro de modèle (WFQE7014EVM) et le numéro de série. N'essayez jamais de réparer vous-même hors des opérations de nettoyage décrites dans la notice.

MODE D'EMPLOI WFQE7014EVM HISENSE

- Les personnes à l'exception du professionnel désigné pour l'entretien doivent, il est absolument interdit de démonter, réparer ou modifier le lave-linge.

- Prévenir les chocs électriques, les incendies et les blessures corporelles dues à des comportements inappropriés.

Dans le cas d'anomalies (bruit anormal, odeur de brûlé, fumée, etc.), veuillez immédiatement retirer la prise pour arrêter la machine et contacter le « Personnel du Service Après-vente ».

- Ce produit adopte un pouvoir dipolaire avec des cordons et des broches de terre, et veuillez utiliser une prise de courant dipolaire mise à la terre. Il est recommandé d'utiliser un protecteur contre les fuites.

- Il est pour empêcher dommage exigible à une fuite électrique ou à un défaut.

- Quand la lessive machine est inutilisée, débrancher la fiche d'alimentation.

C'est pour éviter les chocs électriques, fuite d'électricité ou feu dû au vieillissement de l'isolation.

- En cas de poussière et de saleté adhérant aux broches des fiches d'alimentation ou aux surfaces de serrage, s'il te plaît essuyer et faire le ménage d'abord et alors utiliser.

• Il est pour empêcher du feu.

- Il est interdit d'utiliser les cordons d'alimentation endommagés, les fiches ou les prises desserrées.

- S'il vous plaît utiliser une prise de courant séparée de 16 A/AC 250 V ou supérieure.

- Un incendie peut survenir en raison d'un chauffage causé par le partage de la prise de courant avec d'autres équipements électriques.

• Il est interdit de prendre et débranchez la fiche d'alimentation avec les mains mouillées.
• Il est pour empêcher des accidents dus à un choc électrique.

un cho c, un

cou

- Simon, les accidents comme électriques

ourt-circuit ou un incendie pourrait se

produire.

- Si les câbles d'alimentation sont endommagés, contactez le « Personnel du Service Après-Vente ».

Faire pas tirer les câbles d'alimentation lorsque vous retirez les fiches d'alimentation, et assurez-vous de tirer les fiches vers l'extérieur en tenant fermement leur corps.

Notice

• Couper le pouvoir d'abord avant de maintenir et réparer la machine à laver.
• Il est pour empêcher depuis nuit due à fuite électrique.

• S'il vous plaît, ne saupoudrez ni vaporisez de l'eau directement sur n'importe quelle partie de la machine à laver pendant l'entretien et la réparation.
• Sinon, les accidents comme court-circuit ou un choc électrique peut se produire.

• Veuillez ne pas placer la machine à laver dans des endroits où il est humide ou exposé au vent, à la pluie et au soleil.
• Il est pour empêcher les accidents de feu dus à un choc électrique ou à une fuite électrique.

Explosion ou feu

• Il est strictement interdit de placer des vêtements tachés avec des inflammables dans le tambour de la machine à laver. - Il est pour empêcher la possible explosion ou un incendie.

Mécanique blessure

• Faire pas ouvrir le porte dans un chemin forcé.
• Il est pour empêcher depuis possible dommage.

Sécurité conseils pour enfants

- S'il vous plaît faire pas laisser les enfants à utiliser la machine à laver et ne placez pas d'étagères, de tabourets, etc. autour

Le tube d'arrivée d'eau à la machine doit être vissé.

Lorsque le lave-linge est inutilisé, s'il te plaît être bien sûr pour fermer le robinet.

S'il te plaît démonter la porte de la machine avant de la manipuler.

de la machine à laver • Le

enants

peut souffrir de blessures personnelles car ils grimpent dans la machine à laver ou rampent dans le tambour.

Si le lave-linge est endommagé pendant transport, veuillez ne pas l'utiliser. S'il vous plaît appeler le « Personnel du service après-vente ».

2. Caractéristiques

ARTICLE		WFQP7012EVM/WFQP7012EVM*WFQP6012EVM/WFQP6012EVM*
COULEUR		BLANC/ARGENT/TITANE
POUVOIR FOURNIR		CA 220-240 V, 50 Hz
PRODUIT POIDS		57 kg
ÉLECTRIQUECONSOMMATIOn D'ÉNERGIE	LA LESSIVE	200W
	CHAUFFAGE	1500 W
VITESSE DERÉVOLUTION	LAVER	55 tr/min
	ROTATION	1200 tr/min
CYCLES		15
TEMPÉRATURES DELAVAGE/RINÇAGE		--20/30/40/60/90 ?
ROTATION VITESSES		0/400/600/800/1000/1200 tr/min
OPTIONS		Temp./Essorage/*Favoris/Options/D élai Fin
EAU CIRCULATION		0,1-1 MPa
CONTRÔLE TAPER		Électronique
La lessive Capacité		6kg/7kg
Dimension		595×465×845 mm
DÉLAI DE LAVAGE		en haut à 24 heures
PORTE VERROUILLAGETAPER		CTP
EAU NIVEAU		FWL Contrôle du capteur
LESSIVE CHARGER DÉTECTION		Incorporation ( Coton、Synthétiques )
ERREUR DIAGNOSTIC		Incorporé
AUTO POUVOIR DÉSACTIVÉ		Incorporé

Ultra capacité

Le plus grand tambour permet pas juste plus haute tête baisse et une force centrifuge plus forte, mais aussi moins d'emmêlements et de froissements du linge. Les charges plus lourdes, telles que les couettes, couvertures et rideaux king size, peuvent être lavées.

Automatique laver charger détection

Automatiquement détecte le chargeur et optimise le temps de lavage.

Intégré chauffage

Intégré chauffage aide à maintenir l'eau à sa température optimale pour les cycles sélectionnés.

Verrouillage enfant

L'Enfant verrouillage empêche les enfants de presser n'importe lequel bouton pour modifier les paramètres pendant le fonctionnement.

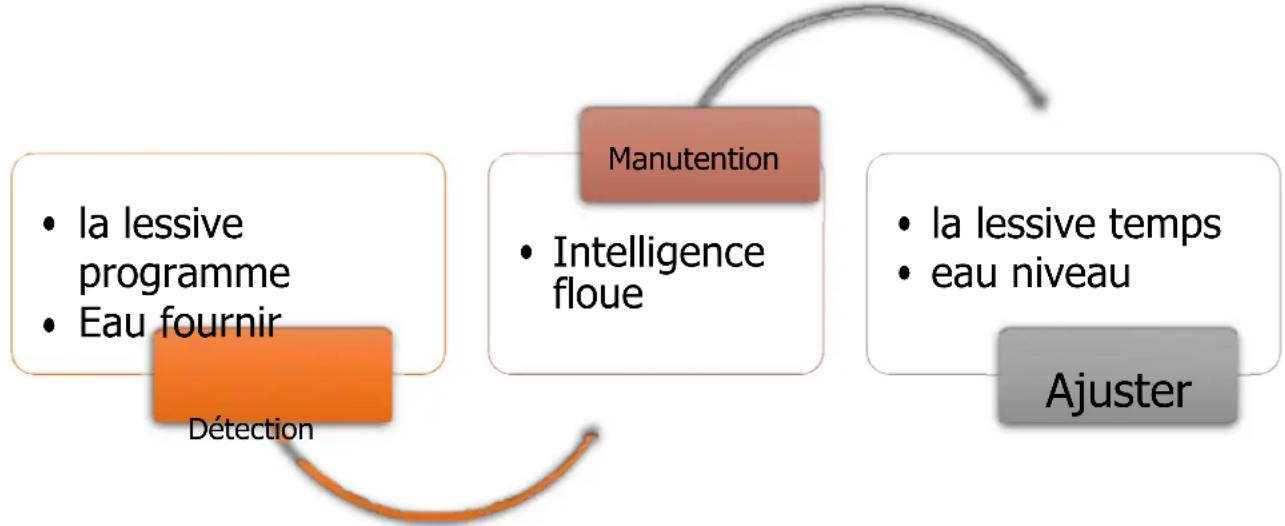

3.2 Intelligent FLOU contrôle

Dans la commande à atteindre le meilleur effet de la lessive, il est nécessaire de déterminer le temps optimal et le niveau d'eau de la lessive basé sur les conditions d'eau fournies.

3.3 Pouvoir fournir contrôle

♦ Le lave-linge affiche « END » à la fin du programme, lorsque la porte est déverrouillée. Si le bouton est tourné à "Désactivé", le pouvoir volonté être couper désactivé. Si là est Non bouton ou bouton opération dans 2 minutes, le programme volonté automatiquement pouvoir désactivé. Dans commande à éviter le utilisateur à faussement déclenchement le "Désactivé" position de le bouton, 3 successifs secondes sont requis pour commutation depuis "Sur mode" à "Désactivé mode", et seulement un Cliquez sur est requis pour commutation depuis "Désactivé mode" à "Sur mode".

◆ Quand le programme finit et affiche "Fin", le porte peut être débloqué, et le PCB sera entrer dans « Fin du mode ». ◆ Aucune opération d'appui sur un bouton n'est effectuée pendant 2 minutes lorsque le lave-linge est en position « Re mode ady", le PCB sera automatiquement éteint et éteint sur « Désactivé mode". Si aucune opération sur presse est faite pour 30 secondes quand la machine à laver est sous « Fin du

mode » où la lessive est terminée, le PCB va automatiquement être éteint et passe en « Mode Arrêt ».

◆Je ne commande à éviter le utilisateur à faussement déclenchement le "Allumé éteint" bouton, deux secondes successives sont requises pour commutation depuis "Sur mode" à "Désactivé mode", et seulement un clic est requis pour commutation depuis "Désactivé mode" à "Sur mode".

3.4 Eau niveau contrôle

♦ Ce module contient un FWL capteur pour détection le eau niveau de baignoire.

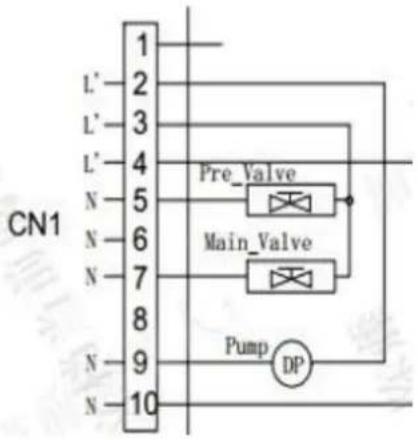

♦ Pendant l'afflux d'eau, le PCB contrôle la vanne d'entrée pour fonctionner et exécuter l'opération d'afflux d'eau. Quand le niveau d'eau atteint le « Niveau d'eau de lavage », l'arrivée d'eau s'arrête et le processus de lavage commence. Si le niveau d'eau baisse pendant le lavage, il activera automatiquement le programme d'arrivée d'eau et de réapprovisionnement afin d'atteindre à nouveau le « Niveau d'eau de lavage ».

Pendant la vidange de l'eau, le PCB contrôle la pompe de vidange pour qu'elle fonctionne en continu et commence le processus de vidange de l'eau. Lorsque l'eau de la baignoire est évacuée vers le bas à le "Niveau d'eau filage", le filage processus volonté commencer.

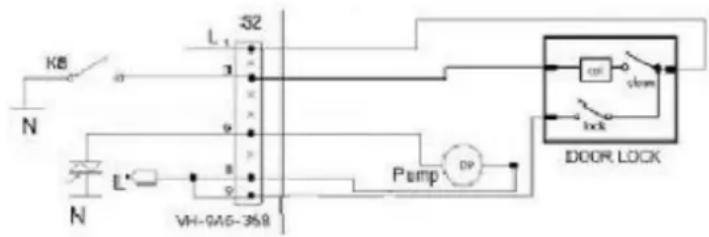

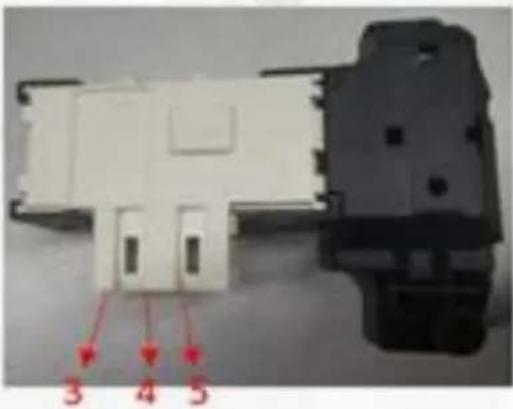

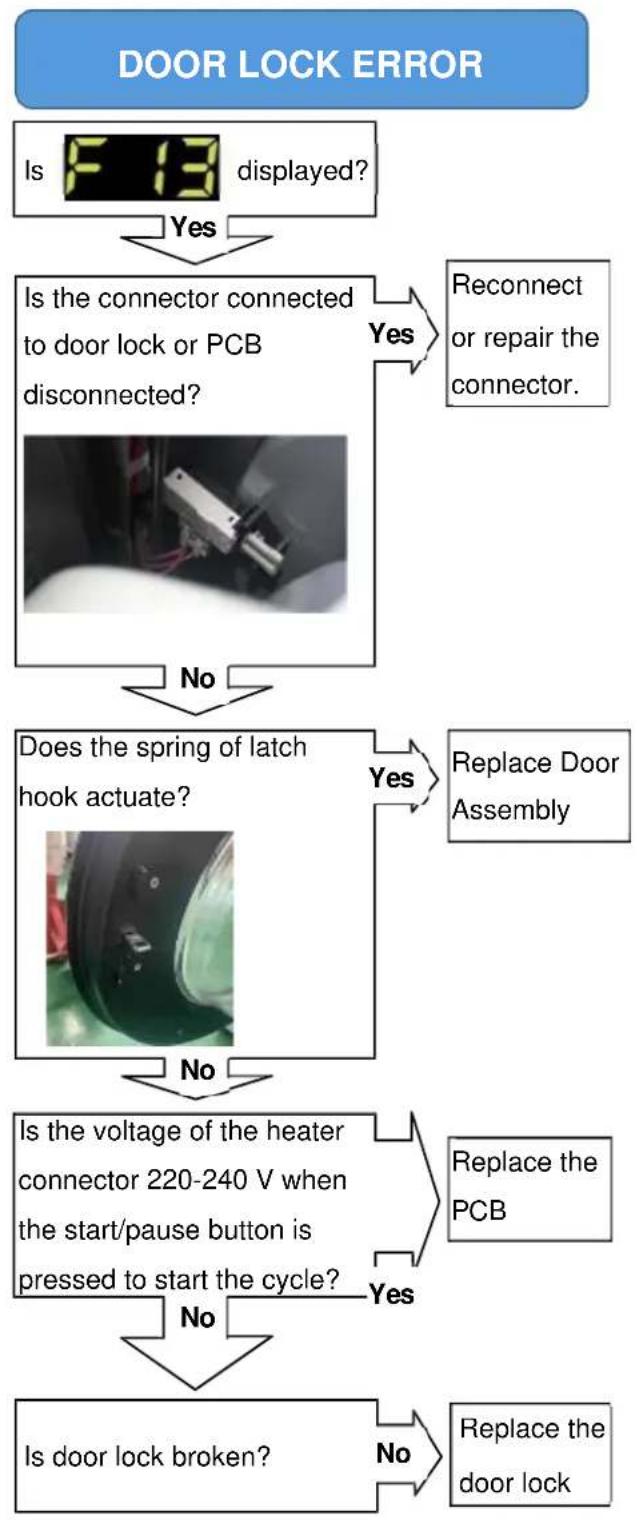

3.5 Porte verrouillage contrôle

Lorsque le PCB entre en « mode Prêt », il détectera l'état du verrouillage de la porte et exécutera l'opération par conséquent. Quand la porte est déverrouillée, aucune opération ne se fait si les conditions de déverrouillage sont remplies, sinon la porte doit être verrouillée ; lorsque la porte est verrouillée, exécuter l'opération de déverrouillage si les conditions de déverrouillage sont satisfaites, sinon la porte doit rester verrouillée.

- Après sélection du programme et fonction, presse le "Démarrer Pause" bouton, le PCB contrôle le verrouillage de la porte pour exécuter l'opération de verrouillage, et l'icône « Verrouillage de la porte » sur la fenêtre d'affichage est allumée.

Une fois le programme terminé, l'icône « Verrouillage de la porte » sur la fenêtre d'affichage clignote lorsque les déverrouillage conditions sont satisfait, et le PCB contrôle le porte verrouiller sur exécuter déverrouillage opération. Quand le "Porte verrouillage" icône sur affichage fenêtre est éteint, la porte est déverrouillée.

Le programme passe en « Mode Pause » à partir du « Mode Exécution » et le déverrouillage de l'opération peut être exécutée si les conditions le permettent. Le porte verrouillage clics quand il exécute le programme de « verrouiller/déverrouiller ». Porte déverrouillage conditions : le moteur s'arrête, le eau température est ci-dessous 50°C, et le eau niveau est ci-dessous le « Niveau d'ouverture de la porte ».

3.6 Blanchiment contrôle

♦ Après que le PCB entre dans le "Prêt mode", sélectionner le programme et la fonction appropriés, appuyez sur le bouton « Démarrer/Pause », et le PCB contrôle le verrouillage de la porte pour qu'elle se verrouille, contrôle la vanne d'entrée pour que l'eau entre jusqu'au « niveau d'eau de lavage », puis commence le processus de lavage.

Le PCB contrôle le moteur pour exécuter des opérations intermittentes dans le sens horaire et antihoraire à une fréquence constante, entraînant la rotation du tambour via une poulie à courroie à des fins de lavage. Moteur vitesse et rotation/arrêt rapport sous "Coton" programme:

Cours	Eau afflux	Pré- lavage	Laver	Rincer
Moteur vitesse	45 tours	5 0 tr/min	45 tours	55 tours
Rotation/Arrêt rapport	10/5	2 5 : 5	20 h 5	15 h 5

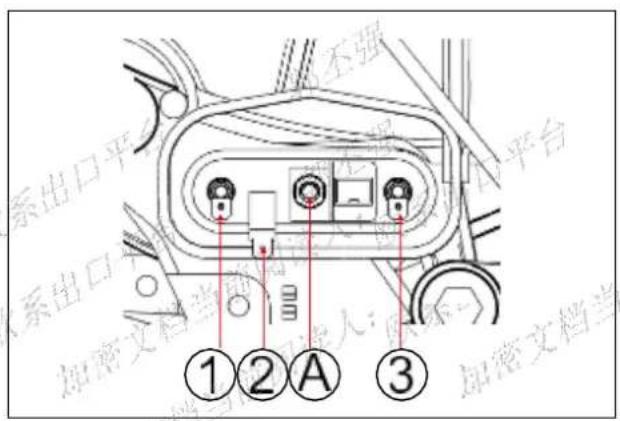

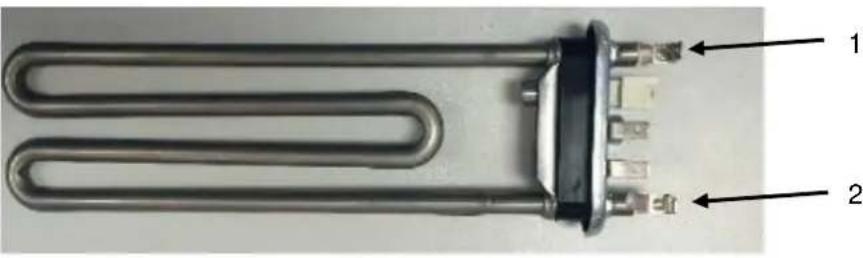

3.7 Chauffage contrôle

Lorsque la température réglée par l'utilisateur est supérieure à la température de l'eau, le PCB contrôle le chauffage à fonction et courir le chauffage processus jusqu'à la température de l'eau atteint la température réglée. Lorsque la température réglée par l'utilisateur est supérieure à la température de l'eau, aucune opération de chauffage n'est nécessaire. ♦ Le chauffage est activé et continue de fonctionner jusqu'à ce que 3 secondes s'écoulent après que la température réglée soit atteinte. Quand le niveau d'eau est ci-dessous le "Chauffage eau niveau", le chauffage devrait être obligé de s'arrêter, puis de faire le plein d'eau.

3.8 FILAGE Contrôle

Pendant la vidange, le processus d'essorage commencera une fois que l'eau de la baignoire sera évacuée jusqu'au « niveau d'eau d'essorage ». Le PCB contrôle le moteur à conduire le tambour à tourner dans le sens des aiguilles d'une montre. Effectuez d'abord la mesure de la distribution à basse vitesse (environ 93 tr/min), puis mesurez le équilibre valeur. Après le équilibre valeur est en haut à standard, La mesure de distribution réussit et entre dans la phase de rotation à grande vitesse. Si le distribution la mesure échoue comme le équilibre valeur est aussi grand et ne répond pas aux exigences, il est alors nécessaire d'effectuer en permanence des opérations de mesure de distribution. Rotation vitesse limite: Le rotation vitesse doit ni l'un ni l'autre dépasser le maximum vitesse réglée par le programme ni dépasser la vitesse réglée manuellement via le bouton « Spin ». Pendant le distribution la mesure, temps est pas compté dans le d'abord dix

fois, et si le distribution la mesure toujours échoue, alors le temps sera diminué

progressivement et occuper le Filage temps jusqu'à ce que le dernier soit courir dehors.

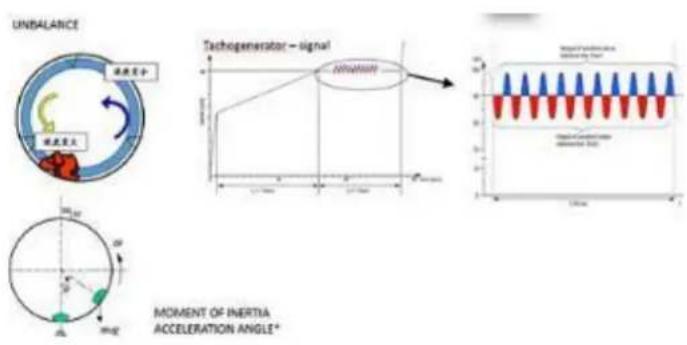

Pendant l'essorage, si les vêtements n'essorent pas enfin car la mesure de distribution échoue tout le temps, alors « End/Unb » s'affichera alternativement après que le programme prend fin à un intervalle de 1s, la fenêtre est sur tous le temps, et l'alarme émettra un bourdonnement.

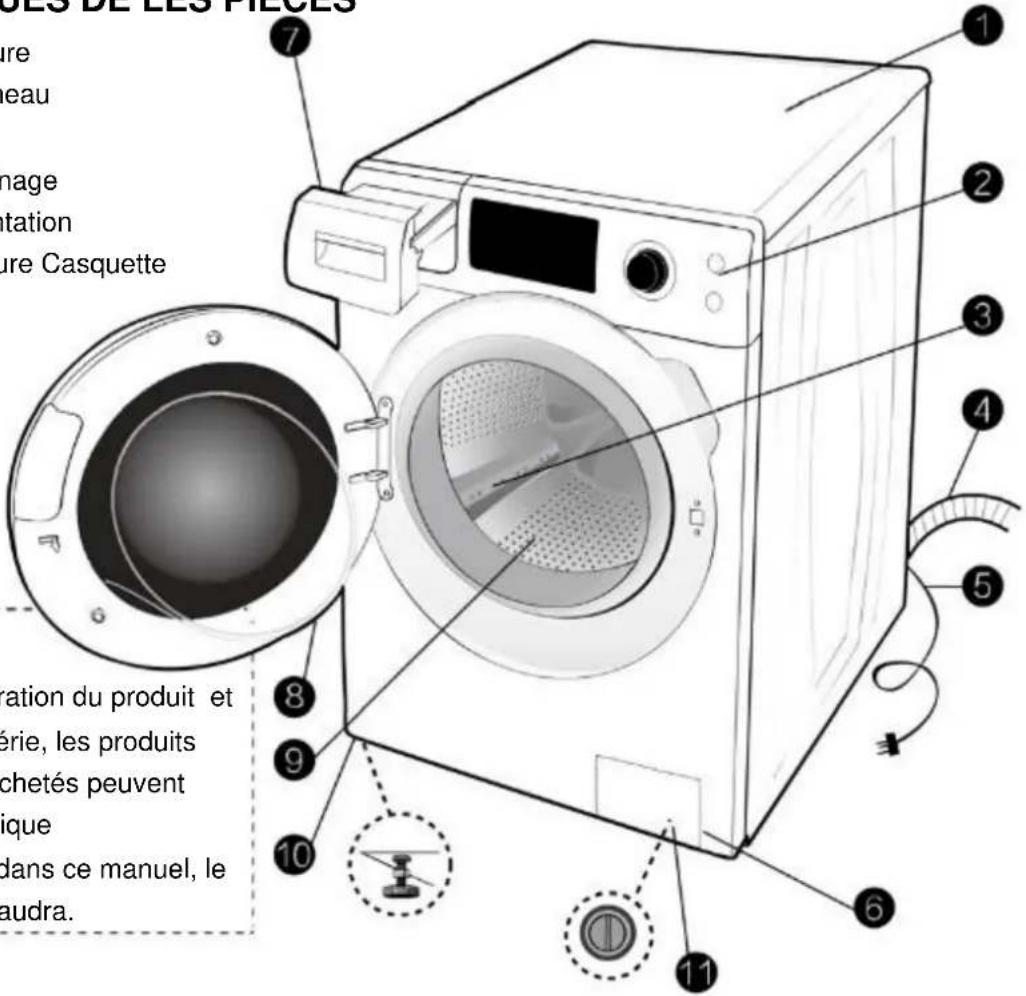

Des marques de les pièces

1. Haut Couverture
2. Contrôle Panneau
3. Élévateur
4. Tuyau de drainage
5. Fiche d'alimentation
6. Filtre Couverture Casquette
7. Distributeur
8. Porte
9. Tambour
10. 4 Pieds réglables
11. Vidange Filtre de pompe

Notice

Quant à l'amélioration du produit et l'expansion en série, les produits que vous avez achetés peuvent différer des graphiques représentations dans ce manuel, le produit réel prévaudra.

Accessoires

Bouchons en plastique de transport

Bruit Réduire le tableau

Boulon

«U»

Notice

L'apparence dépend des différents modèles de machine. Quelques-uns des modèles ne sont pas équipés avec « U » coude support ou bruit réduire conseil mais

pas affecter l'utilisation,

1. Avant entretien, demander au client ce qui l'inquiète.
2. Vérifier l'installation (pouvoir fournir est 220-240 V CA, retirer les transit-boulons, mettre à niveau la rondelle).
3. Vérifier avec le dépannage guide.
4. Plan ton service méthode par référant à les démontage instructions.
5. Servir le unité.
6. Après entretien, faire fonctionner l'appareil pour voir si ses fonctions sont correctes.

RETIRER LE EXPÉDITION BOULONS	INSTALLER LE APPAREIL SUR UN PLAT ET FERME	AJUSTER LE NIVELLEMENT
♦ Retirer le 4 expédition boulons avec la clé fournie. ♀ Faire d'abord inférieur côté à s'enlève facilement. ♦ Garder le expédition boulons et clé pour avenir utiliser. ♦ Insérer le 4 casquettes (fourni) dans Le trou.		♦ Tourner le nivellement pieds à ajuster l'appareil.
		♦ Tourner dans le sens des aiguilles d'une montre à augmenter;♦ Tourner dans le sens inverse des aiguilles d'une montre à inférieur.

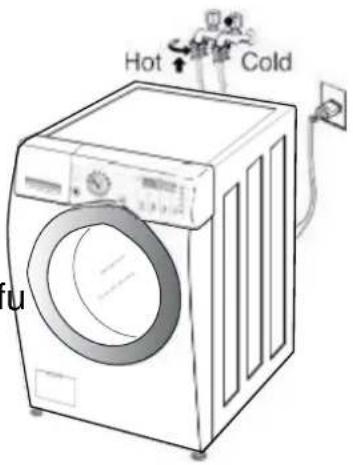

5.2 Connecter le ENTREE TUYAU

Vérifier que le caoutchouc machine à laver est à l'intérieur du connecteur de vanne. Serrer l'entrée tuyau en toute sécurité à prévenir des fu

5.3 Connecter le vidange TUYAU

Le fin de le vidange tuyau devrait être mis moins que 96" depuis le sol

5.4 Connecter pouvoir prise

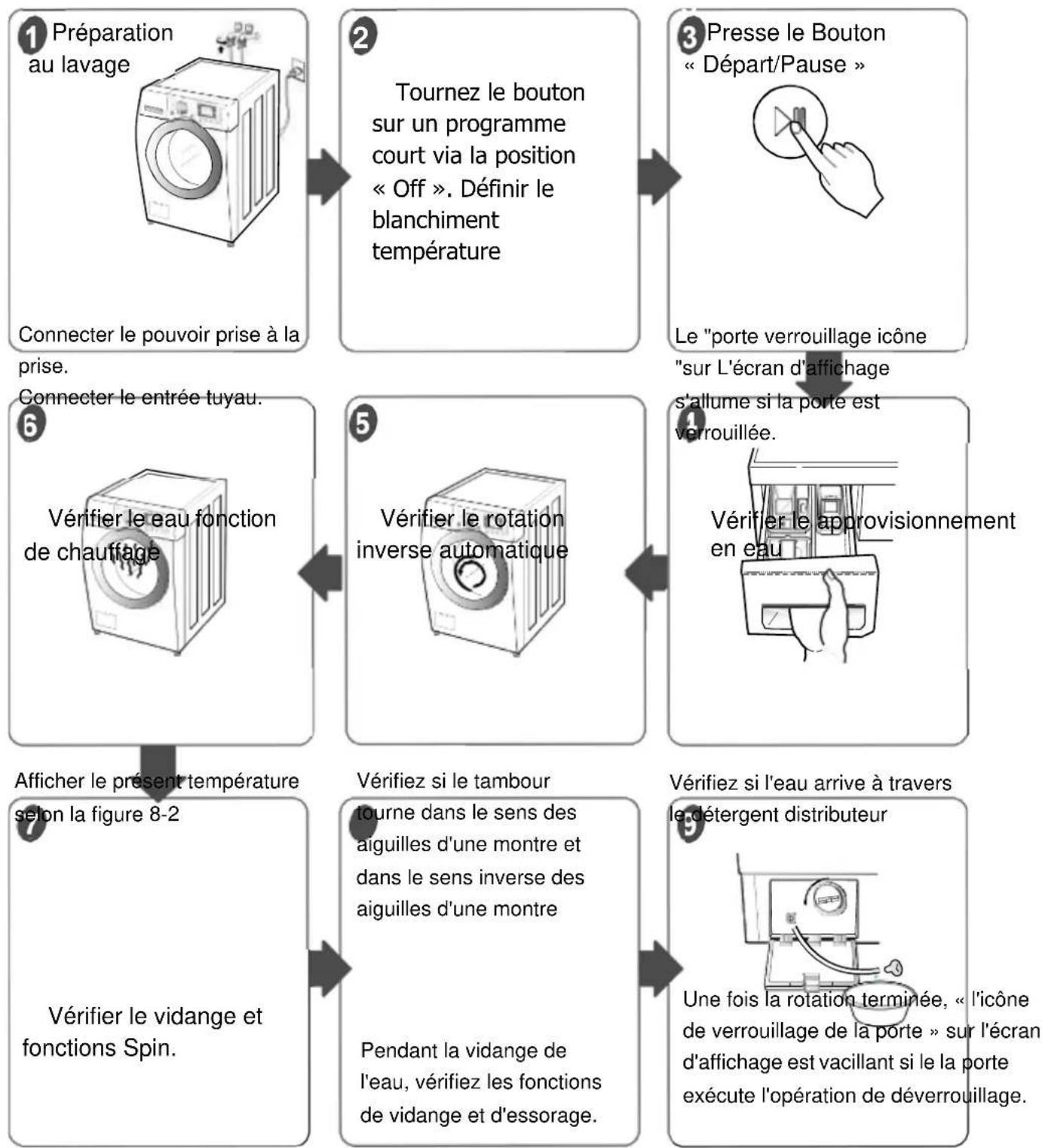

Porter dehors auto-inspection sur la lessive machine comme par Chiffre 8-1 ou porter dehors essai comme indiqué dans la figure ci-dessous

[PRUDENCE] Avant de porter dehors inspection dans ce chemin, s'il te plaît tourner sur le spécial fonction mode comme selon la figure 8-2; une fois l'inspection terminée, veuillez désactiver le mode de fonction spécial, sinon cela pourrait entraîner un mauvais fonctionnement des utilisateurs et affecter davantage l'utilisation normale de la machine à laver.

Préparation

au lavage

Connectez le pouvoir prise à la prise.

Connecter le entrée tuyau.

Afficher le présent temperature

selon la figure 8-2

Vérifier le vidange et les fonctions Spin.

Tournez le bouton sur un programme court via la position « Off ». Définir le blanchiment température

Vérifiez si le tambour

tourne dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre

Pendant la vidange de l'eau, vérifiez les fonctions de vidange et d'essorage.

Presse le Bouton Départ/Pause

Le "porte verrouillage icône" sur l'écran d'affichage

s'allume si la porte est verrouillée.

Vérifiez si l'eau arrive à travers le distributeur de détergent

Une fois la rotation terminée, « l'icône de verrouillage de la porte » sur l'écran d'affichage est vacillante si le la porte exécute l'opération de déverrouillage.

Éau suppression

Tourner le bouton à Position « Off » pendant 3 secondes, pour désactiver la machine.

Si un service est nécessaire pendant le contrôle, retirer l'eau restante par tirant dehors tuyau casquette

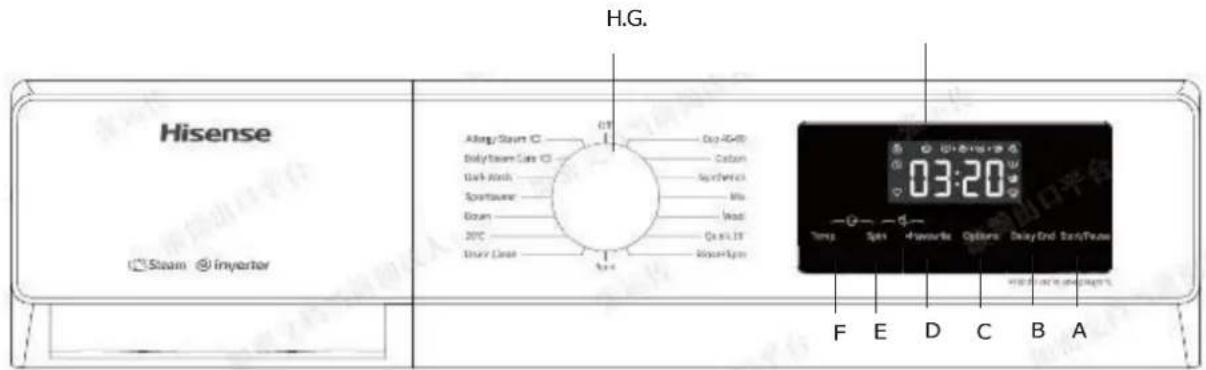

6.1 Contrôle panneau

A : bouton « Démarrer/Pause »

Démarrer/Arrêt de la machine à laver avec ce bouton

B : "Retard Bouton"

"Fin" C : bouton

"Options"

Choisir la fonction de blanchiment par plusieurs pressions de ce bouton.

D: "Bouton préféré"

Celesfonctionsestutiliséàmagasinerlepogrammeque tùpréféré.

E : "Rotation" bouton

Changement du filage final vitesse par plusieurs reprises du pressage de ce bouton pour passer d'une option à une autre.

F: "Température." bouton

Changement de la chauffage température de blanchiment par plusieurs reprises pressage ce bouton pour passer d'une option à une autre.

Afficher fenêtre

Afficher l'information telle que le programme de lessive, la fonction, l'état et le temps résiduel de lavage.

H : Faire du vélo Sélecteur Bouton

15 programmes et Désactivé clé peut être choisi à travers le bouton

6.2 FAIRE du vélo GUIDE

Le faire du vélo guide ci-dessous montre le choix et recommandé tissu les types pour chaque faire du vélo.

Mode d'emploi rapide

Retard fonction de fin

Cette fonction permettra de sélectionner l'heure de démarrage de votre programme de lavage. Sélectionnez Fin différée après avoir sélectionné le programme et d'autres options. Appuyez une fois sur le bouton Fin différée et le temps différé augmentera de 30 minutes. Appuyez et maintenez le bouton et le temps de retard augmentera de 30 minutes toutes les 0,4 secondes. Le délai peut être programmé entre 30 minutes et 24 heures. Pour annuler la sélection, relâchez le bouton et appuyez à nouveau dessus. Le retard temps doit être plus long que le laver programme longueur comme le retard temps est le temps le programme finira. Pour exemple: si le choisi programme temps est 02h28, le retard temps choisi doit être entre 02h30 et 24h00. Après le retard temps a été choisi presse le "Commencer /Pause" bouton et le afficher volonté commencer à compte à rebours. Quand le retard temps est vers le bas à le programme longueur temps le Retard icône volonté aller dehors et le programme volonté commencer. À Annuler le retard temps, après le "Commencer /Pause" bouton a été pressé, mais avant le programme a commencé, il sera nécessaire à presse le Allumé éteint bouton et tourner le la lessive machine désactivé. Le Retard fonction est pas disponible pour certains programmes, par exemple Drum Clean, Spin.

Préféré

Après sélection du programme et paramètre, chaque paramètre et départ, long presse le Préféré clé pour 3s à mémoriser le programme sélectionné, la température, la vitesse de rotation et d'autres paramètres associés, puis le voyant du symbole Favoris s'allumera.

Sous le circonstance que le Préféré lampe est pas sur, court presse le Préféré clé, alors le programme volonté être commuté à le programme mémorisé dernier temps ; et entre temps, le température, rotation vitesse et autre les paramètres changeront automatiquement pour les paramètres mémorisés la dernière fois.

À ce moment, si la commutation du programme ou le pressage d'autres clés, le panneau affichera un nouveau programme et les paramètres, et le voyant du symbole Favoris sera éteint.

Quand le utilisateur les utilise pour la première fois, si elle a jamais longuement pressé le Préféré clé pour collecter

programmes, il/elle peut court presser le Préféré clé et alors le coton-lin programme et c'est défaut paramètres volonté être collecté par défaut.

Fonction mute

Lorsque la machine est en état de maintien, de pause ou de fonctionnement, appuyez sur les boutons « Spin + Favoris » pendant 2 secondes, l'écran montrera muet fonction faute icône. Tous les bourdonnements seront désactivés sauf les alarmes. Quand la machine est dans l'état muet, pressez « Tournez + Préférés » boutons pour 2 secondes jusqu'à ce que la muet fonction faute icône lumière soit désactivée. Tous les bourdonnements seront activés.

Sécurité enfants

Pour renforcer la sécurité des enfants, cette machine est équipée de la fonction Child Lock. Lorsque le programme démarre, appuyez sur « Temp. +Spin » pendant 2 secondes. L'icône Child Lock s'allumera, puis Child Lock sera configuré. Répétez la même opération, le verrouillage enfant sera libéré. Lorsque le verrouillage enfant est activé, tous les boutons de fonction seront protégés. Lorsque vous éteignez la machine en tournant le bouton de sélection de programme « Off », la sécurité enfants est déverrouillée. Après terminer programme, enfant verrouillage volonté automatiquement ouvrir.

Porte verrouillage icône

- Après le programme, départs le Porte Verrouillage icône volonté lumière en haut et le porte volonté être fermé à clé. Après terminer programme, porte le verrouse déverrouille automatiquement. Pendant la pause, si la condition d'ouverture de la porte peut être remplie à mi-chemin, la serrure de la porte se déverrouillera et son voyant s'éteindra. Quand porte verrouillage indicateur lumière clignote, porte devoir pas être ouvert de force donc comme à éviter personnel blessure.

6.4 Supplémentaire les fonctions

En état de veille, appuyez sur le bouton « Options » pour sélectionner une fonction supplémentaire pour le programme en cours. Sélectionnez une seule fonction pour chaque presse, et alors correspondant icône clignote. Après départ en haut, programme ne peut pas être modifié.

Pré-lavage

Sélectionner la fonction à conduire, pré-lavage, donc comme à améliorer la lessive effets et mieux retirer les taches. Cette fonction convient aux vêtements très sales. Avant l'afflux, le détergent à lessive/la lessive poudre peut être ajoutée à la boîte de prélavage, et la lessive poudre doit être ajoutée à la boîte de lavage principale.

Rinçage supplémentaire

- Après avoir ajouté le fonction de rinçage, le programme court exécute une fois encore le processus de rinçage avant l'adoucissement et la durée totale du programme augmente en conséquence.

Intensif

Le fonction peut être choisi pour prolonger la lessive temps, renforcer la lessive effets et mieux retirer tache.

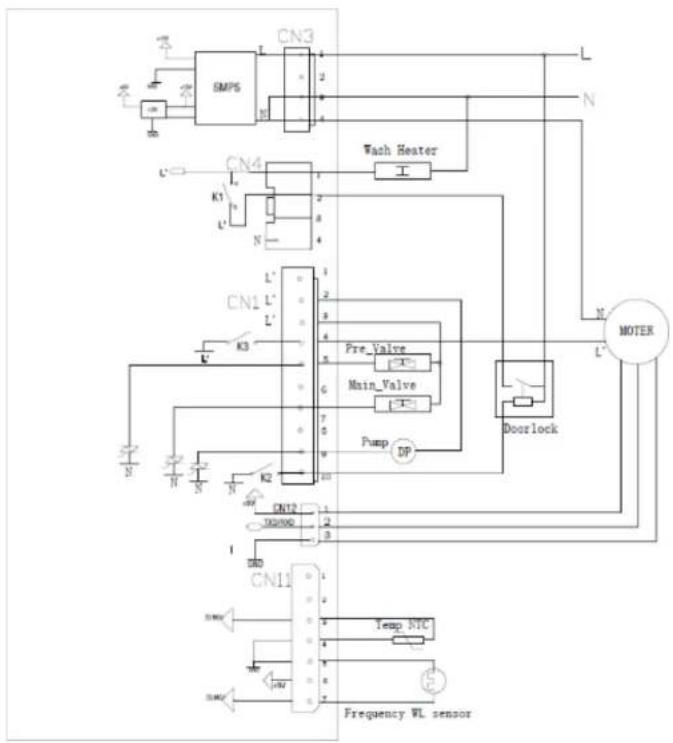


1. Tourner le sélecteur sur programme Rotation
2. Presse SW1 + SW3 à la même temps
3. L'afficher montre TS1 (moyens que toi peut sélectionner le voulu sous-menu / test programme)

C 0 Sur afficher - porte verrouiller

C8 Sur afficher - test clés / presse tous clés à continuer le

programme C1 Sur écran - vanne de pulvérisation 4s ON, vanne

principale 4s ON

C2 En exposition - tous les vannes 7s SUR quand l'eau atteint le niveau de chauffage, chauffage laver ON jusqu'à ce qu'il atteigne 60° C ou il est allumé pendant 15s, le moteur ON 55 tr/min dans les deux sens

C3 En exposition - La pompe d'injection de détergent et l'adoucissant sont allumés tour à tour pendant 5 secondes. Après l'injection, la vanne de douche froide s'ouvre, la pompe de vidange s'ouvre et la vanne de douche froide se ferme après 5 secondes ; le tuyau de chauffage de séchage commence à chauffer, le ventilateur commence à fonctionner, et le chauffage tuyau et dix secondes plus tard Le Ventilateur s'arrête fonctionnement et drains à le vide

seau eau niveau

C4 Sur écran - pompe ON, accélération du tambour jusqu'à 1000 tr/min pendant 115 s (appuyer sur SW3 pour afficher les tours sur l'écran) / étape de test sonore du moteur

Fin du lavage

Test programme 2 : eau circulation test

Appuyer sur le bouton SW1

C0 Sur afficher - porte verrouiller C1 Sur afficher - vaporisateur soupape 4s allumé, principal soupape 4s SUR C2 Sur l'écran - toutes les vannes 7s ON lorsque l'eau atteint le niveau de chauffage, lavage du chauffage ON jusqu'à ce qu'il atteint 60° C ou c'est allumé pour 15s, le moteur SUR 55 tr/min dans les deux sens

8.2 Sélectionner des modèles

1. Tourner sur appareil ALLUMÉ ÉTEINT clé
2. Tourner le bouton à programme de rotation
3. Touche SW1+SW3 à la même temps, TS1 est affiché
4. Presse clé SW3
5. Presse clé SW1, Sélect. le correspondant modèle Modèle paramètre r =

WFQP7012EVM/WFQP7012EVM* 7012

WFQP6012EVM/WFQP6012EVM* 6012

1. Presse clé Démarrer Pause, Sauvegarder paramètres et sortie;
2. Pouvoir désactivé;

8.3 Faute requête d'alarme :

Faute alarme Requête : Le contrôle conseil peut sauvegarder le dernier dix alarme codes dans MUC pour requête. Si la même alarme de défaut se produit continuellement, une seule sera enregistrée. La méthode de requête est la suivante : allumez, appuyez sur le bouton d'alimentation pour démarrer, sélectionnez le programme de déshydratation unique et appuyez sur la touche combinée (SW1 + SW4) pendant 1 seconde pour accéder au mode de démonstration. Le principal nixie tube affiche TS2 (Non clé saisir dans années 30, sortie le spécial mode, tourner désactivé), pressez la touche SW3 pour saisir la requête du code d'alarme. Le chiffre le plus élevé du tube Nixie affiche le numéro de série du défaut, 10 de 0 à 9, et les trois chiffres inférieurs du tube Nixie affichent le code d'erreur, tel que 0F01, 1F11, etc. Appuyez sur SW1/SW2 pour faire tourner la page respectivement vers l'avant/l'arrière. Lorsqu'il est ajusté à l'alarme la plus ancienne, la fin est affichée et il y a une tonalité d'invite invalide (didi). Quand il est tourné à le dernier alarme, là est un invalide rapide Ton (Ai-je). Non alarme Le code sous le numéro de série actuel affiche "——".

8.4 Du cycle de fonctionnement :

Requête du cycle de fonctionnement : allumez, appuyez sur le bouton d'alimentation pour démarrer, sélectionnez le programme de déshydratation unique, appuyez sur la touche combinée (SW1 + SW3) pendant 1 seconde pour entrer dans le mode spécial, le tube nixie principal affiche TS1 et appuyez sur la touche SW4 pour entrer en mode développeur, appuyez sur SW1 pour changer de paramètre (l'interface de réglage des paramètres affiche circulairement : numéro de version de pouvoir conseil - version nombre de fréquence conversion conseil - déséquilibré paramètre 1 - déséquilibré paramètre 2 - déséquilibré paramètre 3 - déséquilibré paramètre 4 - test fonction - fonction cycle - cycle de fonctionnement) (le suivant avec un cycle de fonctionnement de H0).

9.1 Sécurité prudence

1. Là, c'est du je tje n220-240V CA et DC puissance en sortie terminal de PCB en

commun. Être attention à

toi ctr

je c choc quand di connexion ng partie s tandis que

tr ouble

shooting. (porter éléctrosta décharge de tic

gants quand fonctionnement.)

1. Après coupertining OFF le poufeuh wpoule en changeant PCB, déconnexion nette ou un s e n b l e.
2. Soyez prudent, personnel when manipulant des PCB et

utiliser éléctro static dischagros plas ti c pack quand la livraison ering ou garder je t.

9.2 ERREUR mode été

Dans le cas de toute condition anormale

tons sont détectés

pendant running,

tour de toutes les

charges sauf pour la porte ck, et puis même le buzzer ça sonne pour donner une alarme.

Erreur	Problème	Cause ou remède	Processus (service technicien)
F1	F1 sur afficher.	Eau niveau est pas atteint.Le eau niveau est contrôlé à tous fois pendant le processus de remplissage le apparcil.Si le la lessive niveau est pas atteint après 15 minutes, un erreur est affiché.Dans cas que appareil détecte que le eau leviers est pas 0, le pompe est activé. |Dans cas que erreur est toujours présent après le évacuation, erreur est affiché. F01.Lc eau niveau fréquence changement est moins que 300Hz après 3 minutes de cau admissionPresse le Commencer / Pause bouton.Eau robinet.Faire le ménage le filtre sur le entrée soupape et entrée tuyau.# Vérifier si appareil est fuite.	Vérifier pression, cau couler.Électro soupape.Pression capteur.
F03	F03 sur afficher.	•Non évacuation.• Dans cas que appareil détecte que le eau leviers est pas 0, le pompe est activé. |Dans •cas que erreur est toujours présent après le évacuation, erreur est affiché. F03.•Drainage fait pas atteindre le ensemble eau niveau alarme dans 9 minutes# Presse lc Commencer / Pause bouton.# Faire lc ménage le filtre.# Vérifier mur siphon, faire le ménage il.# Vérifier le pompe turbine, faire lc ménage il.	•Pompe.•Électro soupape.•Pression capteur.
F04	F04 sur afficher.	Le eau température est non atteint.Chauffage faute.Un erreur se produit si la température de l’eau fait pas changement de 3°C en 15 minutes.# Vérifiez le chauffage de l’eau (pendant le cycle de lavage, touchez la vitre de la porte avec la main) ; si l’eau est froide, chauffage devoir être remplacé.	Chauffage.CTN capteur.Pouvoir fournir unité.
F05	F05 sur afficher.	Température capteur dans court-circuit.	CTN capteur.
F06	F06 sur afficher.	Motcur filage erreur.Au cas où la vitesse dans le phase de filage est 0 au bout de 2 secondes,l’appareil répéter le processus..Après six essais infructueux, un erreur est affiché.Dans cas que le moteur la vitesse ne peut pas être mesurée ou elle est inférieure à 20 tr/min, une erreur est affiché.	Motcur.Pouvoir moteur contrôle unité.
F07	F07 sur afficher.	Moteur pouvoir fournir la température de l’unité est trop élevée.Dans le cas d’un moteur inverseur, le erreur est indiqué lorsque la température du bloc d’alimentation est supérieure à 150°C.En cas de moteur universel, erreur se produit quand le vitesse mesurée est plus grand merci le régler la vitesse..	Pouvoir moteur contrôle unité.Pouvoir fournir unité.
F08	F08 sur afficher.	Motcur surintensité.Un erreur se produit si le Le courant du moteur dépasse 8A.	Pouvoir moteur contrôle unité.
F09	F09 sur afficher.	Incorrect principal tension.Le secteur tension est pas dans le gamme (moins que 200V ou plus de 400V).Si cet échec se produit 30 fois dans un rangée, il volonté alarme et débranchez le relais.# Vérifier le tension niveau.	Tension niveau.Pouvoir fournir unité.
F10	F10 su afficher.r	Courant moteur perdu.S'il n'y a pas de courant à travers le moteur enroulement après4 secondes, un erreur est affiché.Alarme après 30 occurrences consécutives.	Moteur.de commande du moteur de puissance.
F11	F11 su afficher.r	1Après déconnexion le relais pendant 30 secondes, réenclenchez le relais et essayer à travail normalement; si cette panne se produit en continu 30 fois, une alarme se déclenche et déconnecte le relais.	Unité de commande du moteur de puissance.Moteur.
F12	F12 su afficher.r	Microprocesseur de l'unitéd'alimentation Powe erreur.Alarme après 30 occurrences consécutives	Unité de commande du moteur de puissance.Moteur.
F13	F13 su afficher.r	de verrouillage de la porte.La porte ne se verrouille pas.# Fermez la porte et appuyez sur le bouton Démarrer. |Fermz la porte et appuyez sur le bouton de démarrage ; si la machine ne démarre pas, fermcz le porte encore, pousser Plus fort et allumez la machine.	Verrou.Goupille de porte.La porte.Unité de contrôle.
F14	F14 su afficher.r	de verrouillage de la porte.Porte pas ouvrir après le cycle se termine.# Appuyez sur le bouton Départ / Pause. |Le programme volonté essayez d'ouvrir la porte.(# Vide eau depuis tambour - utilisez un tuyau de rallonge de filtre.# Nettoyer le filtre.# Vérifier mur siphon, faire le ménage il. # Vérifier le pompe turbine, nettoyez -le.3	Verrou.de porte.La porte.Bloc d'alimentation.
F22	F22 su afficher.r	Communication erreur entre le pouvoir fournir unité et le bloc d'alimentation du moteur.L'erreur s'affiche si la communication est pas détecté pendant 30 secondes.Si ce communication une panne se produit 3 fois de suite, une alarme se déclenche.Moteur s'arrête.	Communication (conducteurs, connecteurs)entre le pouvoir unité d'alimentation et le moteur Bloc d'alimentation.Moteur.

F23	F23 sur afficher.	Niveau capteur erreur.En continu détecter pour 5 secondes que le eau capteur de niveau est pas connecté correctement, là est Non signal de fréquence retour, ou la fréquence signal est dehors de portée (34k-45k).# Redémarrage le programme.	Pression capteur.Condenseur réservoir bouché.Soupape.Pompe.Moteur.

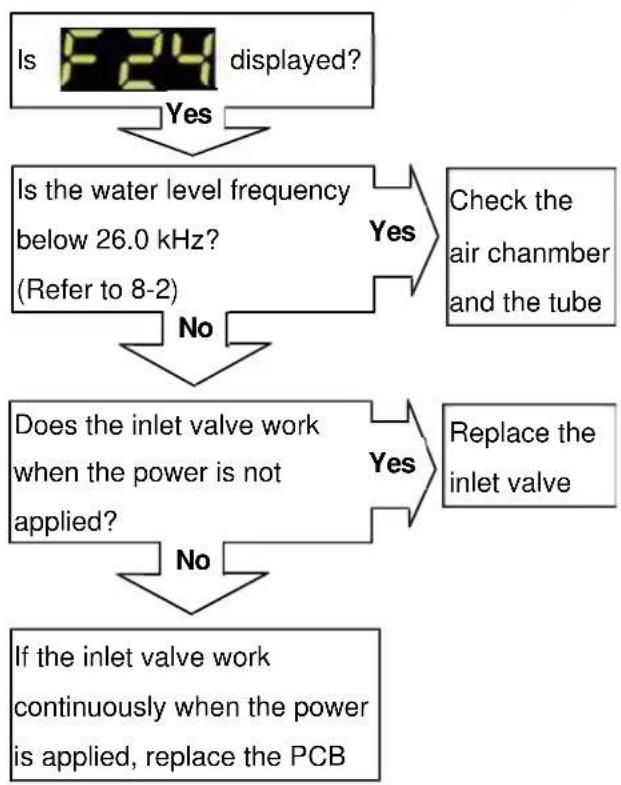

F24	F24 sur afficher.	DébordementLe erreur se produit quand le séchage processus détecte le débordement.Le pompe est activé.#Appuyez sur le bouton Départ/Pause #Fermer le entrée soupape	Condenseur réservoir bouchéPression capteurValvesPouvoir fournir unité
Unb	Unb sur afficher.	Sans faute. | Avertissement de déséquilibre. # Nous recommandé la lessive grand et petit pièces de faire la lessive ensemble.# Installation de l'appareil.# Retirer transport des vis. # Correct tambour charger.# Redémarrage le programme.
Errcur	Problème	Cause ou remède	Processus (servicotechnicien)
1	Appareil électroménager|après connexion à l'électricité ne fonctionne pas.	# Vérifier le sortie tension [blnk]4-027-1986 [/blnk].# Vérifier si le appareil est changer SUR (ALLUMÉ ÉTEINT bouton).	• Il y a de la tension dans le circuit.• Pouvoir changer.• Contrôle unité.
2	L'appareil, une fois connecté au réseau électrique, ne fonctionne pas.	# Vérifier le sortie tension.# Vérifier si le appareil est changer SUR (ALLUMÉ ÉTEINT bouton).	• Il y a de la tension dans le circuit.• Pouvoir changer.• Contrôle unité.
3	L'appareil ne fonctionne pas, les lumières ne s'allumont pas, ne démarre pas	# Vérifier le sortie tension.# Vérifier si le appareil est changer SUR (ALLUMÉ ÉTEINT bouton).	• Il y a de la tension dans le circuit.• Pouvoir changer.• Contrôle unité.
4	Circuit briscur se tournc désactivé.	• Non conforme électrique installation.# Tourner sur le FID et reconnecter le appareil.# Allumez le FIT et connectez un autre appareil.	• Câblage harnais endommagé.• Contrôle unité.• Chauffage.• Moteur.
5	Éteignez l'interrupteur à fusible.	• Non conforme électrique installation.• Le appareil est dans court circuit.# Tourner sur le fusible et reconnecter le appareil.# Tourner sur le fusible et connecter un autre appareil.	• Câblage harnais endommagé.• Chauffage.• Moteur.
6	Tambour fait pas tourner.	• Réparation est porté dehors par autorisé Servis.	• Etranger objet entre tube et tambour.• Câblage harnais endommagé.• Ceinture.• Pinceaux.• Moteur.
7	L'appareil ne fait pas tourner le tambour.	• Réparation est porté dehors par autorisé Servis.	• Objet étranger entre le tube et le tambour.• Ceinture.• Pinceaux.• Moteur.
8	Tambour n'a pas tourner.	• Réparation est porté dehors par autorisé Servis.	• Objet étranger entre le tube et le tambour.• Ceinture.• Pinceaux.• Moteur.
9	Le moteur est pas en cours d'exécution.	# Vérifier le sortie tension.• Réparation est porté dehors par autorisé Servis.	• Objet étranger entre le tube et le tambour.• Contrôle unité.• Câblage harnais endommagé.• Ceinture.• Pinceaux.• Moteur.
dix	L'appareil bouge ou vibre pendant le fonctionnement.	• Incorrect charger.• Le lessive est pas correctement trié.• Le appareil est pas positionné correctement.# Vérifiez si les supports de transport ont été retirés.# Vérifier nivellement, positionnement de le appareil.# Il est recommandé de laver ensemble des pièces de linge plus petites et plus grandes.	• Vérifier le appareil.• tension.• Ressorts.• Choc absorbeur.
11	Porte peut pas être ouvert.	• Pour des raisons de sécurité, l'appareil ne permet pas d'ouvrir la porte.• À haut eau niveau dans tambour.• Eau température à haut.# Vidange eau, utiliser un pompage ou centrifugation programme.# Attendez que la température de l'eau diminue, puis vidangez l'cau.# Si la porte ne s'ouvre toujours pas, utilisez une clé mécanique pour l'ouvrir.	• Porte charnière.• Porte verrouillage.• Pression capteur.• Le porte.• Contrôle unité.• chauffage (NTC)
12	L'appareil ne vidange/éjecte pas l'eau, l'eau restes dans le tambour.	# Faire le ménage le filtre.# Faire le ménage vidange ou siphon.# Vérifier le tension (aussi faible tension).	• Filtre.• Sortie tuyau.• Pompe.• Contrôle unité.• Vérifiez la tension ( tension trop basse).
13	Gouttes, fuites, gouttes, l'eau coule sous la machine.	# Le filtre n'est pas correctement inséré ou serré correclement.# Le tuyau d'alimentation n'est pas correctement serré sur l'appareil ou le robinet.# Sortie tuyau est tombé sur le sol.# Le vidange tuyau est pas Bien ci-joint à le siphon. # Nettoyer le joint de porte.# Faire le ménage porte verre.	• Vérifier le appareil.
14	ll les odeurs / les odeurs brûlé.	• Une odeur désagréable peut être provoquée par le bobinage du motcur électrique, qui disparaît après plusieurs cycles de lavage.# Vérifiez la prise.# Vérifiez la fiche.	• Vérifier le apparcil.• Espace entre le joint de porte et le tambour.• Motcur.
15	Machine à laver déchirant le linge.	# Vérifier le surface de le tambour avec un soie tissu.# Lavage recommandé du linge délicat, petites pièces dans le sac.	•Tambour.•Porte joint.
16	Pour jcûncr/prend immédiatement l'adoucissant.	• Niveau d'adoucissant trop élevé dans le distributeur de savon [blnk]4-027-1985[/blnk].• Aqueux pierre sur le couverture de le savon distributeur.• Rugucux fermeture de le savon distributeur tiroir.• Aussi beaucoup pression.# Faire le ménage le détergent distributeur.# Ajouter adoucisseur dans conformité avec le instructions.	• Valve de tuyau - distributeur de savon.• Même débit d'eau sur les deux vannes.• Vannes.• Eau jet.• Détergent distributeur.
17	L' assouplissant n'est pas distribué.	# Ncttoyer le distributeur de détergent, siphon [blnk]4-027-1982[/blnk].# Concentré adoucisseurs doit être correctement dilué.	• Valve de tuyau - distributeur de savon.• Même débit d'eau sur les deux vannes.• Contrôle eau dosage.• Vannes.• Détergent distributeur.
18	Tambour à peine tourner.	• Réparation est porté dehors par autorisé Servis.	• Tambour soutien.• Roulements.• UN étranger objet dans tube.• Ceinture.• tension.• Contrôle unité.
19	Odcur désagréable de linge.	• Si vous lavez souvent vos vêtements à basse température et avec des détrogents liquides, des germes peuvent se développer ; cela peut aussi être la cause d'une odeur désagréable dans le tambour ou d'un les vetements.# Pour éviter cela, il est recommandé de lancer le programme Coton 95° C sans lessive au moins une fois par semaine et d'utiliser de la lessive en poudre, ou de lancer un programme autonettoyant .# Une fois un semaine, utiliser le la lessive programme avec le vinaigre.	• Vérifier le apparcil.
20	Le linge est encore mouillé, le lave-linge ne se vide pas.	# Faire le ménage filtre.# Augmenter le montant de lessive.# Nous recommandons de laver ensemble les grandes et petites pièces de linge .	• Vidange pompe.
21	La lessive machine grondement, charger dans la centrifugcuse.	# Vérifier le installation de le appareil.# Nettoyer le filtre.	• Vérifier le appareil.• Tambour soutien.• Choc absorbeurs.• Poids.• Moteur.• Roulements.
22	Fonctionnement bruyant de l'appareil, roulements, grincements, inhabituel retentit pendant le fonctionnement.	• Vibration, mouvement de le appareil autour le chambre et un fonctionnement bruyant peut être causé par un réglage incorrect des pieds réglables. Un mauvais alignement des pieds réglables ne constitue pas une réparation couverte par la garantic.• Pendant opération, le son de frappe dur les pièces de on entend le lingre contre le tambour.• Un son plus fort peut également être émis par la pompe. |La raison de fort son pendant le pompe opération peut être au cas où l'hélice du filtre ou de la pompe de vidange serait bouchée.# Vérifier le installation de le appareil.# Nettoyer le filtre.# Faire le ménage hélice de vidange pompe.	• Vérifier le appareil.• Vidange pompe.• Choc absorbeurs.• Poids.• Moteur.• Roulements.
23	Porte peut pas être ouvert, ne pas ouvrir.	• Le appareil détecté que là était eau dans le tambour.|Portes pour sécurité les raisons rester fermé à clé.# Dans cas là est cau dans le tambour, courir le programme d'essorage .# Faire le ménage filtre.# Déconnecter le prise depuis le principal et connecter il encore. # Ouverture mécanique de la porte, chaîne - filtre.	•Sortie tuyau.• Baignoire - filtre tuyau bouché.• Pompe.• Porte verrouillage.•Le porte.
24	Des portes peut pas être fermés, ils ne ferment pas.	• Réparation est porté dehors par autorisé Servis.	•Porte verrouillage.•Le porte.• tension.• Contrôle unité.
25	Le filtre peut pas être retiré.	• Le étranger objet mécaniquement blocs le filtre.# Essayer à tirer dehors le filtre avec un petit plus forcer.	• Filtre
26	Mousse dans le distributeur de savon, beaucoup de mousse.	# Dosage correct de la poudre en fonction de la saleté et de la quantité de linge.# Réduire le dosage de la poudre (détergents préconcentrés ).# Exécutez le programme d'autonettoyage au moins 2x, sans produits de nettoyage supplémentaires.
27	Aussi beaucoup mousse.	• Excessif dosage de le la lessive poudre peut être le raison de la quantité excessive de mousse dans l'appareil.• Si l'apparcil détecte trop de mousse dans l'apparcil, le programme s'arrête pour quelques temps et continue après un certain temps écoulé.# Réduire le dosage de le poudre (détergents préconcentrés ).# Courir autoncttoyant programme à moins 2x, sans produits de nettoyage supplémentaires.
28	La lessive programme est plus longtemps que prévu.	• Faible cau températurc.• Faible pouvoir fournir.• Faible cau pression.•Pompage erreur.• Incorrect tambour charger.• Aussi beaucoup mousse.# Nous recommandé la lessive grand et petit pièces de faire la lessive ensemble.	• Vérifier le appareil.
29	Sous le appareil est mouillé / eau est couler, couler.	• Réparation est porté dehors par autorisé Servis.	• Vérifier le appareil.
30	L'appareil ne démarre pas, l'affichcur clignote.	# Vérifier si le porte est fermé.# Vérifier si le cau fournir soupape est ouvrir. # Appuyez sur le bouton Départ / Pause.

31	Traces de tissu, saletés sur le lingc.	• Après chaque lavage, quelques traces de tissu, des salissures peuvent subsister sur la face intérieure du joint de porte.• Ces résidus peuvent être partiellement décomposés au prochain lavage et laisser des traces sur le linge.# Après chaque lavage, le joint de la porte doit être nettoyé, comme indiqué dans le manuel d'utilisation.# Faire le ménage le rainure de le porte joint.# Lancement un court programme sans lessive. # Le programme d'auto-nettoyage doit être exécuté.# Faire le ménage filtre.# Approprié température sélection.# Le tri approprié du linge selon la couleur et le tissu.# Tourner le délicat lessive en dehors.	• Saleté dans JET tuyau.• Porte joint.• UN étranger objet dans tube.• Entrée tuyau filtre.• Tambour.
32	l'appareil ne tourne pas ou ne fait pas tourner/tourner le tambour.	# Vérifier si le porte est fermé.	• Ceinture.• Moteur.
33	l'appareil a cessé de fonctionner pendant le programme.	• Si l'appareil détecte trop de mousse dans l'appareil, le programme s'arrête pendant un certain temps et continue après un certain temps écoulé.• Si l'apparcil s'arrête et quc l'écran clignote pendant le fonctionnement.# Appuyez sur le bouton Départ / Pause. # Vérifiez si la porte est ferméc.# Respecter la quantité de dosage de poudre et d'adoucissant inscrité par le fabricant.
34	Après la lessive les résidus de lessive / lessive dans le tiroir du distributeur de savon.	# Suivre le instructions pour utiliser à maintenir le machine. # Vérifiez que vous avez réglé la position de verrouillage du liquide ou poudre dure correctement.# Vérifier si le centrée tuyau est bouché.	• Entrée tuyau.• Vannes.• Détergent distributeur.

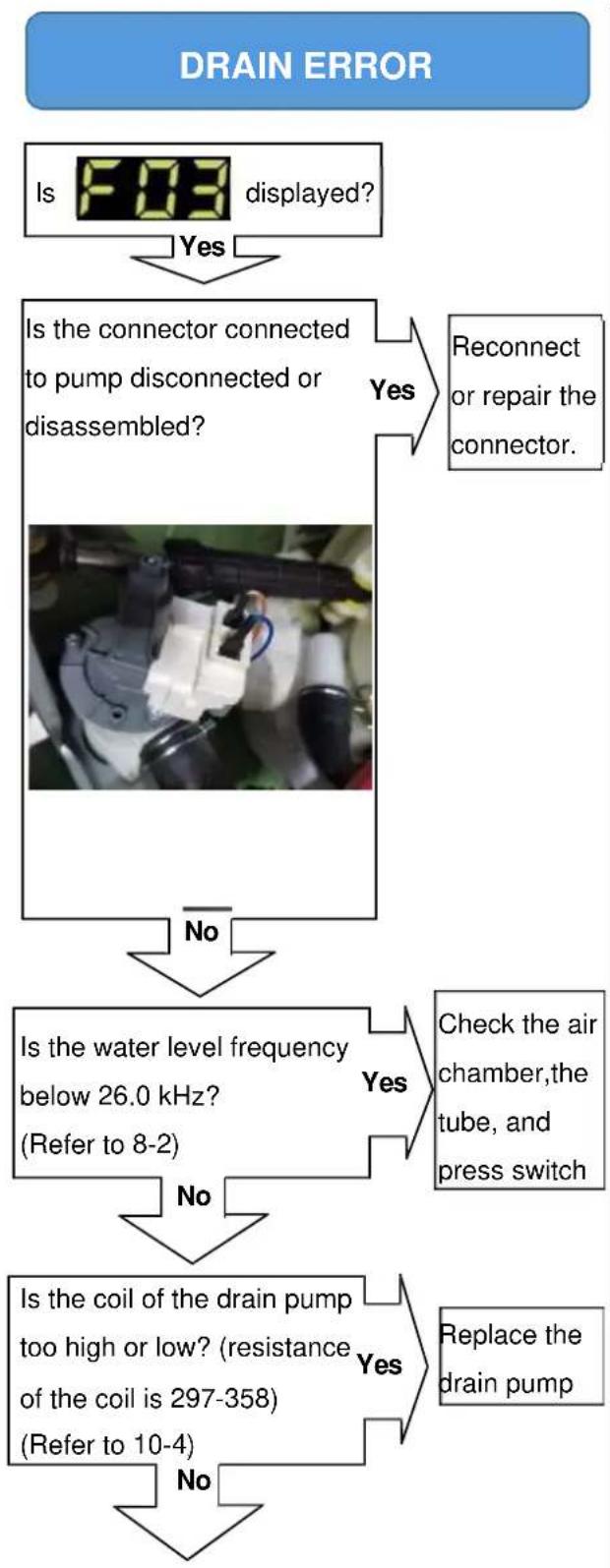

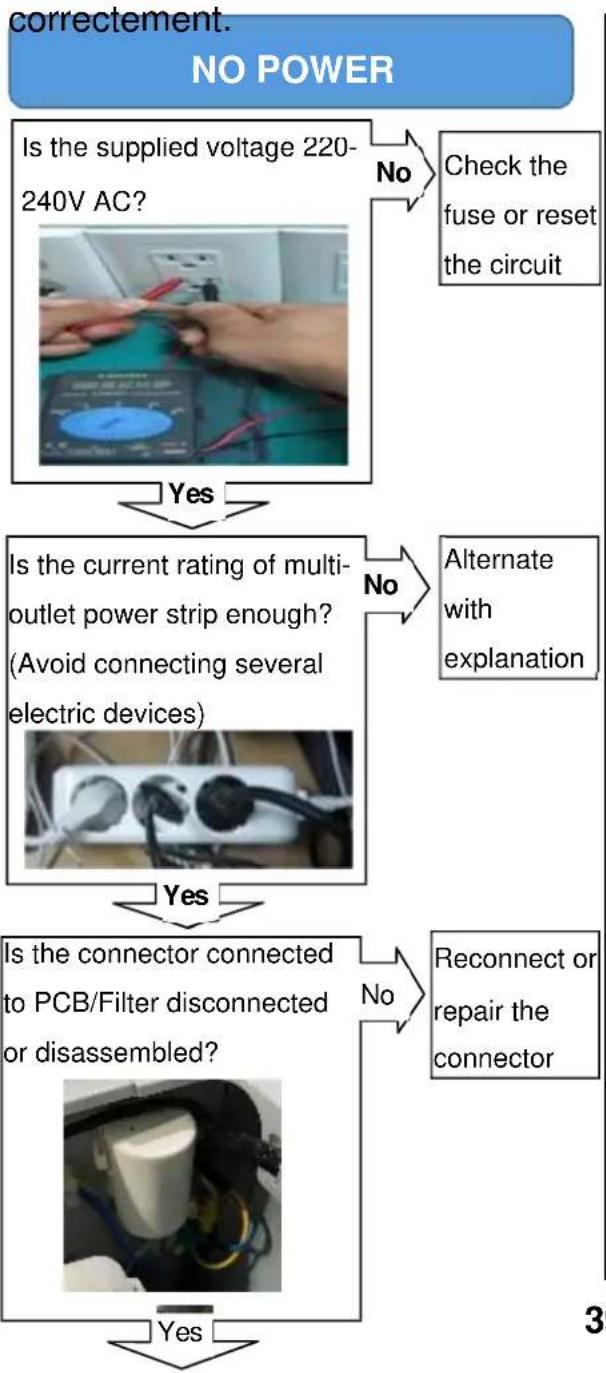

9.3 Dépannage avec ERREUR

displayed?

Yes

1) Non fuite d'eau du robinet 2) Non gel de l'eau du robinet 3) Non enchevêtrement du tuyau d'eau fourni 4) Non pénurie d'eau 5) Non rétrécissement sur le tuyau d'eau fourni, exigible à une éventuelle mauvaise utilisation de l'eau chaude et froide 6) Non fuite du tuyau d'eau fourni

Remplacer le PCB

[Remarque] Liste de contrôle de sécurité environnementale Il est probable que la cause

proviennent du contrôleur principal sont très

peu. Détection partie du circuit

(Télé) consiste de seulement résistances et des condensateurs.

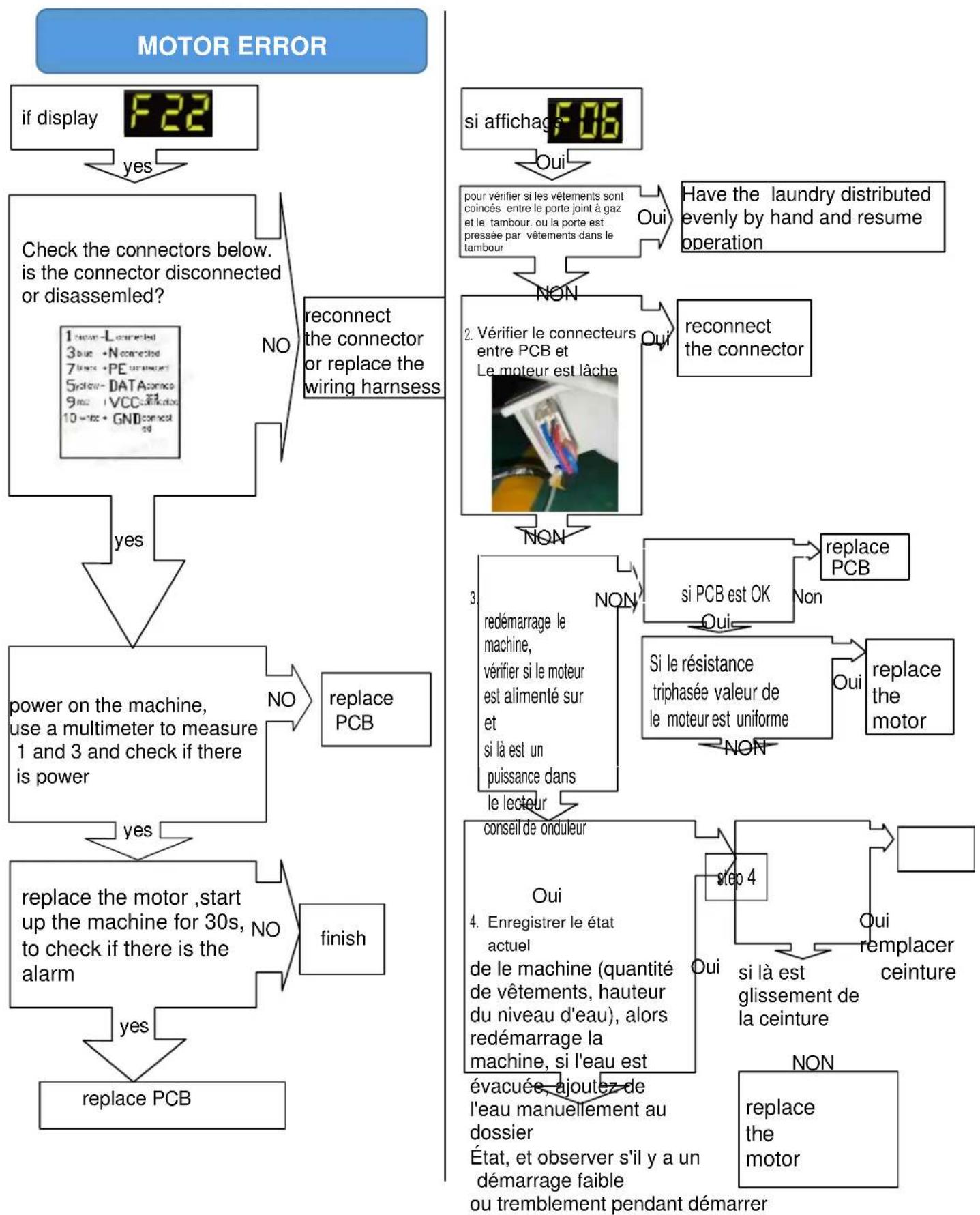


    J["si affichage"] -->|Oui| K["Pour vérifier si les vêtements sont coincés entre le porte joint à gaz et le tambour, ou la porte est pressée par vêtements dans le tambour"]
    K -->|Oui| L["Have the laundry distributed evenly by hand and resume operation"]
    L -->|NON| M["2. Vérifier le connecteurs entre PCB et Le moteur est lâche"]
    M -->|Oui| N["reconnect the connector"]
    N -->|NON| O["3. redémarrage le machine, vérifier si le moteur est alimenté sur et si là est un puissance dans le lecteur"]
    O -->|NON| P["si PCB est OK"]
    P -->|Oui| Q["Si le résistance triphasée valeur de le moteur est uniforme"]
    Q -->|NON| R["replace the motor"]
    R --> S["conseil de onduleur"]
    S --> T["step 4"]
    T -->|Oui| U["si là est glissement de la ceinture"]
    U --> V["Oui remplacer ceinture"]
    V --> W["replace the motor"]

    X["Enregistrer le état actuel de le machine (quantité de vêtements, hauteur du niveau d'eau), alors redémarrage la machine, si l'eau est évacuée, ajoutez de l'eau manuellement au dossier État, et observer s'il y a un démarrage faible ou tremblement pendant démarrer"]

1) Suppression de basé sur le transport fixé boulon. 2) Il peut y avoir trop de vêtements, ce qui peut provoquer des enchevêtrements dans le lessive processus. Prendre le vêtements, sortez-les, secouez-les et remettez-les en place. 3) Vêtements peut être aussi léger, Mettre 1 ou 2 serviettes ou similaires vêtements à l'intérieur et choisir le célibataire mode essorage pour sécher à nouveau. 4) Il se peut que les vêtements soient trop lourds, comme une couverture trop grande et qui absorbe fortement l'eau. Quand il y a trop de grands vêtements tels que les serviettes et des couvertures, s'il vous plaît réduire quelques-uns d'eux. 5) La machine peut être située sur un inégal sol. Changement la position, et ajuster le pied pour niveler et fixer la machine à laver.

Si l'utilisateur n'accepte pas conformément au guide ci-dessus et que la vitesse ne peut pas être augmentée dans le programme d'essorage, le temps de rotation est long, les vêtements ne sont pas essorés correctement, ou les alarmes "UNB".

1. Être prudent de choc électrique si déconnexion les pièces alors que dépannage.
2. Tout d'abord, vérifiez la connexion de chaque borne électrique avec le câblage diagramme.
3. Si toi remplacer le PRINCIPAL PTB ASSEMBLÉE, réinsérer le connecteurs

ATTENTION : lors de la vérification de la résistance (Ohm) du composant, assurez-vous de couper l'alimentation et de décharger suffisamment de tension.

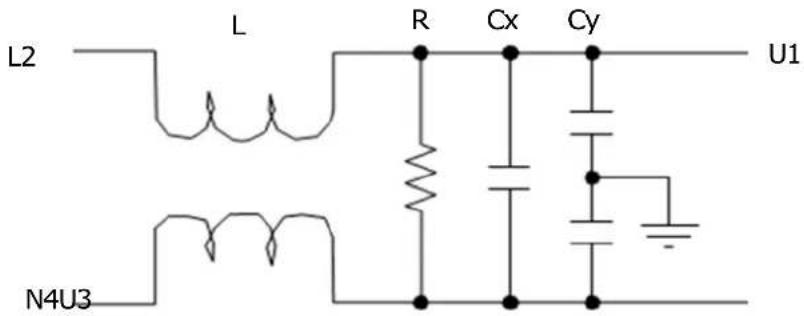

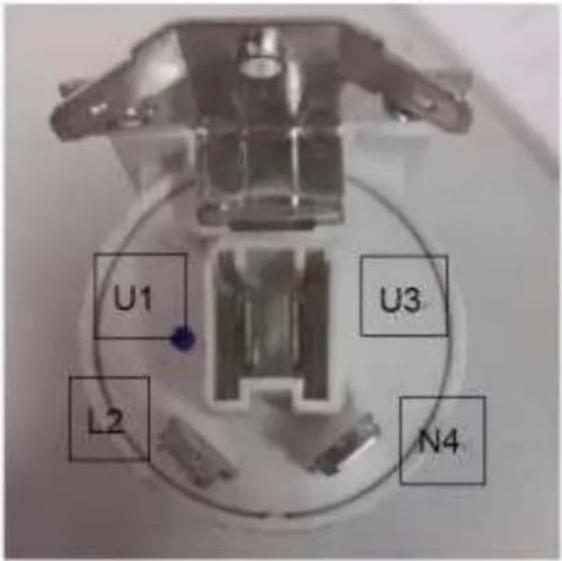

10.1 Filtre

Schéma de câblage	Circuit dans le PCB / Câblage Diagramme
Test points et résultat
	Test Points	Result	Remarks
	L2 - ¥1	0 Ω
	L2 - ¥3	680K Ω
	N4 - ¥1	680K Ω
	N4 - ¥3	0 Ω
Fonction	1. Verrou :Après presse vers le bas le "Démarrer Pause" clé, le MCU volonté envoyer dehors un commande à fermez la porte, le MCU contrôle les serrures de porte Let N pour se connecter.2. de la porte :Après le la lessive programme prend fin, le MCU envoie dehors un commande de déverrouillage, le SCR contrôle les serrures de porte L et N pour se connecter.
Test pointset résultat
	Test Points	Result	Remarks
	3-5	1KΩ±30%	At 77°F (25°C)
	3-5	220-240V	Voltage Input
	4-5	0

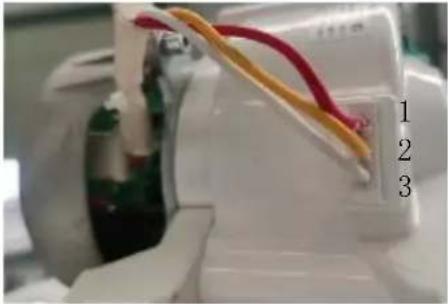

10.3 MOTEUR

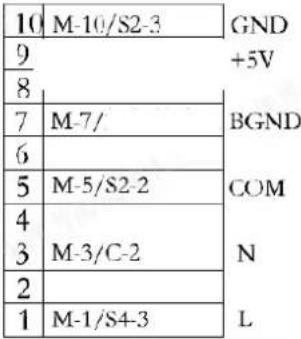

Câblage diagramme	Motor 5 10 4 9 3 8 2 7 1 6 Circuit dans le PCB / Câblage Diagramme
Fonction	Le PCB contrôle le moteur pour exécuter des opérations intermittentes dans le sens des aiguilles d'une montre. et dans le sens inverse des aiguilles d'une montre directions à un constante fréquence, conduite le tambour pour tourner via une poulie à courroie à des fins de lavage.
Test points et résultat
	Test point ts	Résultat	Remarques
	1-2	5,8 ± 7% Ω (25 °C)
	1-3	5,8 ± 7% (25 °C)
	2-3	5,8 ± 7% (25 °C)

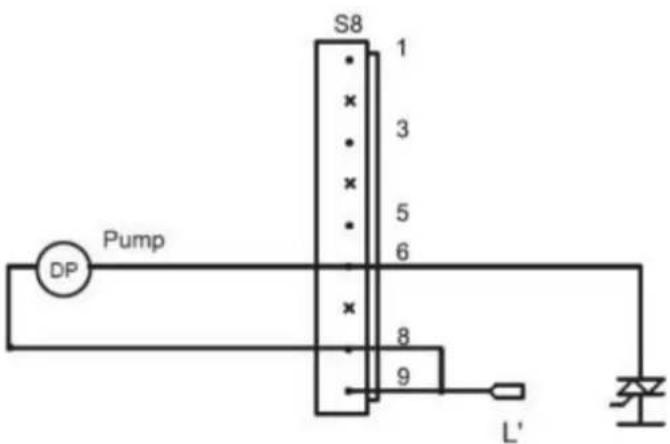

Schéma de câblage	Circuit dans le PCB / Câblage Diagramme
Fonction	Le pompe sont utilisé à vidange le eau dans le seau.
Test points et résultat
	Test points	Result
	1-2	325±10% Ω

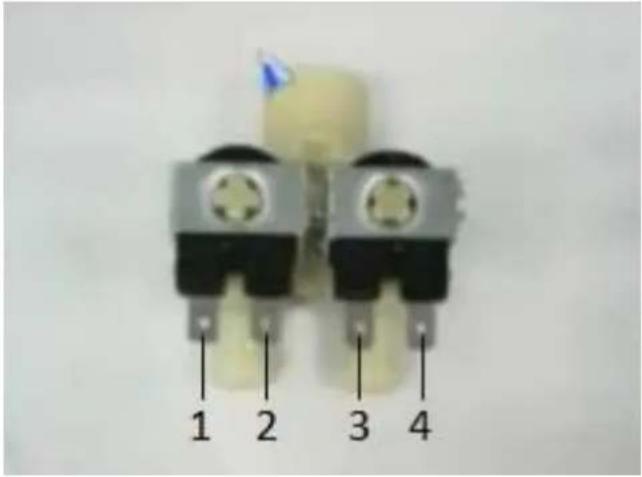

10.5 ENTREE Soupape

Schéma de câblage
Fonction	Le PCB volonté pouvoir sur le pré-soupape et la valve principale comme par le paramètres du programme et remplissez de l'eau dans la cuve pour atteindre le réglage niveau d'eau.
Test points et résultat
	Test points	Result	Remarks
	1-2	4.0-5.0KΩ	Pre_Valve
	3-4	4.0-5.0KΩ	Main_Valve

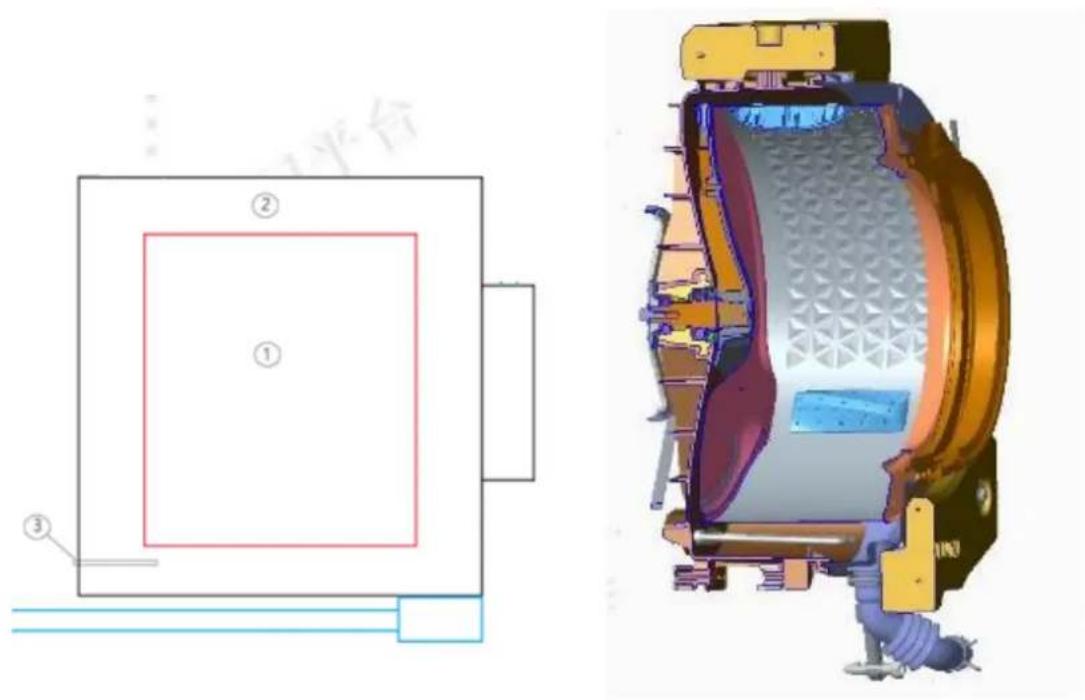

Fonction	Le laver chauffage est conçu à augmenter le laver eau à le voulu sélection de latempérature pendant certains cycles de lavage.
Test pointset résultat
	Test points	Result	Remarks
	1-2	35.3±5%Ω

TEMPÉRATURE CAPTEUR
joindre :R-T Caractéristique tableau
温度Temp	震ôrésistance (Ω)			震ôh
				(résister.tol)
(?)	R(t)Normal	Rmin	Rmax	MAXIMUM(+)	MINIMUM(-)
-dix	58722	54874	62570	6.6	6.6
-5	45778	42961	48596	6.2	6.2
0	35975	33900	38050	5.8	5.8
5	28516	26977	30055	5.4	5.4
dix	22763	21616	23910	5	5
15	18279	17421	19137	4.7	4.7
20	14772	14128	15417	4.4	4.4
25	11981	11497	12464	4	4
30	9786	9421	10150	3.7	3.7
35	8047	7772	8322	3.4	3.4
40	6653	6444	6861	3.1	3.1
45	5523	5365	5680	2.8	2.8
50	4608	4489	4726	2.6	2.6
55	3856	3767	3945	2.3	2.3
60	3243	3178	3308	2	2
65	2744	2681	2808	2.3	2.3
70	2332	2273	2392	2.5	2.5
75	1990	1934	2045	2.8	2.8
80	1704	1653	1755	3	3
85	1464	1416	1511	3.2	3.2
90	1262	1218	1305	3.4	3.4
95	1093	1053	1133	3.7	3.7
100	949,9	913.2	986,6	3.9	3.9

Être bien sûr de débrancher la machine avant démontage et réparation des pièces.

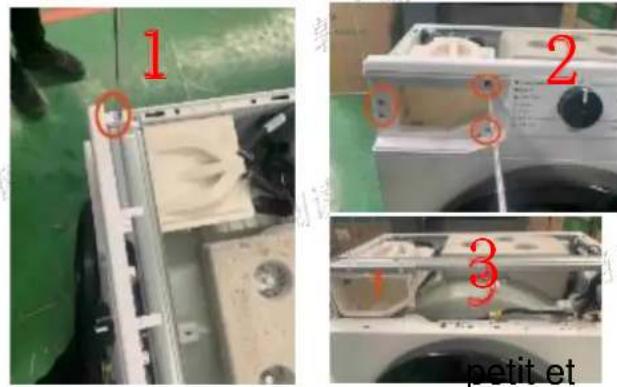

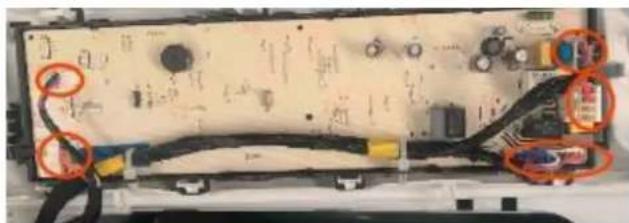

11.1 Contrôle panneau et utilisateur interface remplacement

1. Retirez le plan de travail et dévissez les deux vis du panneau de commande.

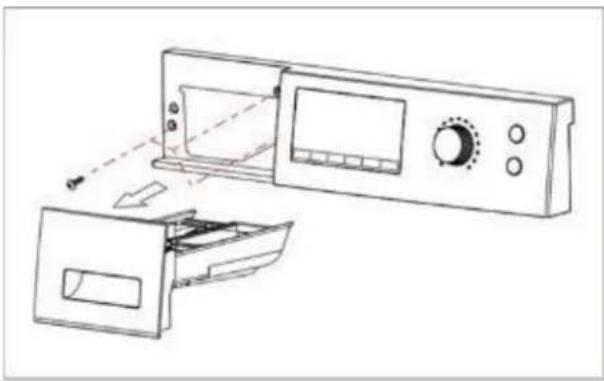

2. Retirez le bac à lessive, retirez les 3 vis, lesquelles sont attachées le contrôle unité avec savon distributeur.
3. Ascenseur savon distributeur logement un

retirer le contrôle panneau.

1. Retirez l'interface utilisateur avec le boîtier du panneau de commande de manière à libérer les loquets.
2. Supprimez l'interface utilisateur du panneau de commande en libérant les loquets.

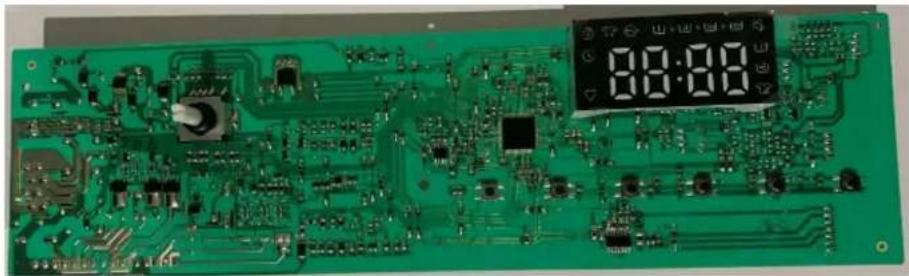

3. Remplacer contrôle unité.

11.2 Distributeur ASM

Retirer le plan de travail, devant panneau et le panneau de commande puis :

1. Libérer lesser.

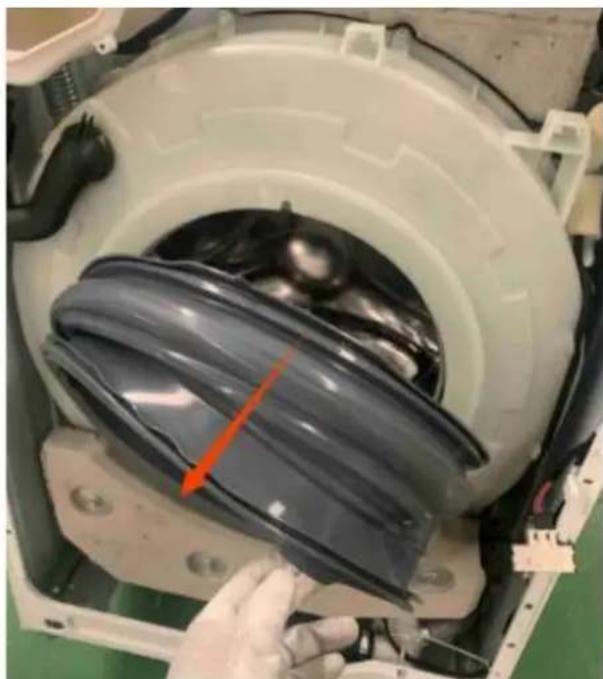

1. Retirer et remplacer l'étanchéité des portes.

11.6 Panneau avant remplacement

Retirer le plan de travail, le panneau avant et le panneau de commande puis :

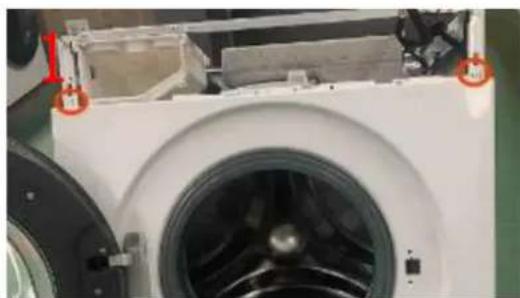

1. Retirer 2 vis sur le devant panneau
2. Retirer 3 des vis sur le bas de panneau avant
3. Dévissez 1 vis et retirez la serrure de la porte
4. Retirer porte scellage.

11.7 Vidange POMPE remplacement

D'abord, retirer le panneau avant et alors :

1. Retirez les 4 vis qui fixent la pompe.
2. Libérer loquets sur tuyaux.
3. Libérer connecteur sur pompe.
4. Retirer et remplacer le pompe.

11.8 Chauffage

Poids contrôle détection

1. Le chargement est détecté par la méthode de changeant le niveau d'eau à un moment donné.

Plus charger, un plus haut niveau d'eau est nécessaire.

1. Avec l'aide du moteur - moteur actuel, moment d'inertie

Détection déséquilibré lessive

Le déséquilibrage de la lessive est détecté et contrôlé en utilisant un signal de génératrice tachymétrique.

Déséquilibrage de lessive est détecté concernant l'accélération angulaire

Niveau d'eau détection

L'appareil comprend un capteur WFL, conçu pour détecter le niveau d'eau. Le dosage de l'eau est contrôlé par l'unité de commande et le capteur WFL. Lorsque le dosage de l'eau atteint le niveau de lavage, le dosage est terminé et le programme de lavage démarre.

Dans l'événement que le niveau d'eau est pas atteint dans une certaine période de temps, automatiquement répète le processus de dosage d'eau pour atteindre le niveau d'eau de lavage. Si après ce processus, le niveau d'eau n'est toujours pas atteint, une erreur s'affiche.

Eau pompage est contrôlé par le contrôle unité, le capteur et la pompe. Lorsque l'eau est pompée jusqu'au niveau 0, le processus de centrifugation commence.

Porte verrouillage contrôle

Après avoir démarré le programme souhaité ou après avoir appuyé sur la touche Start, le contrôle unité envoie le signal à la porte verrouillage. Il ferme le circuit des contacts L et N - la porte est verrouillée.

Détection de excès de mousse est détecté par aide du moteur. Si le moteur sortir est aussi haut ou quand le moteur atteint une certaine valeur (la vitesse réglée n'est pas atteinte), le système

antimousse est activé. Cela signifie un dosage supplémentaire d'eau pour éviter la formation de mousse et contrôler la formation de mousse excessive.

Cette technologie réalise la fonction de génération de vapeur sous un contrôle précis du niveau d'eau et un contrôle de la température en utilisant l'extérieur cylindre les espaces au bas du tambour Machine à laver et le chauffage tuyau au bas. Le but est à utiliser les pièces structurelles existantes pour réaliser la fonction vapeur à faible coût.

Avant la vapeur se produit, l'eau est introduite à travers la vanne d'entrée d'eau, et le niveau d'eau est maintenu à une certaine hauteur sous le contrôle du capteur de niveau d'eau de haute précision. L'intérieur cylindre court à secouer les vêtements, et alors le chauffage tube commence à chauffer l'eau entrante, qui est contrôlée par le capteur de température. L'eau chauffée est maintenue dans une certaine plage de température de l'eau et l'eau à haute température est continuellement génère vapeur. La rotation de l'intérieur tube conduit la vapeur dans l'intérieur tube et passe à travers les vêtements fibres pour réaliser un lavage à la vapeur.
