Caractéristiques techniques	Machine à coudre électronique avec 50 points de couture, y compris des points utilitaires, décoratifs et des boutonnières automatiques.
Type de machine	Machine à coudre domestique.
Utilisation	Idéale pour les couturiers débutants et intermédiaires, adaptée à divers projets de couture.
Maintenance	Nettoyage régulier de la machine, lubrification des pièces mobiles et vérification de la tension du fil recommandés.
Sécurité	Équipée d'un dispositif de sécurité pour éviter les accidents lors de l'utilisation.
Accessoires inclus	Pied de biche standard, pied pour boutonnière, aiguille, canette, et mode d'emploi.
Dimensions	Compacte et légère, facilitant le rangement et le transport.
Garantie	Garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - b37 Bernette

Comment enfiler la machine à coudre Bernette b37 ?

Pour enfiler la Bernette b37, commencez par placer le fil sur le porte-fil. Passez le fil à travers les guides de fil en suivant les flèches indiquées sur la machine. Assurez-vous de bien passer le fil dans le crochet et à travers le pied-de-biche avant de le passer dans l'aiguille.

Pourquoi ma machine à coudre ne coud-elle pas ?

Si votre machine ne coud pas, vérifiez d'abord que le fil supérieur et le fil de canette sont correctement enfilés. Assurez-vous également que l'aiguille est correctement installée et qu'elle n'est pas endommagée. Enfin, vérifiez la tension du fil, qui doit être réglée correctement.

Comment changer l'aiguille de la Bernette b37 ?

Pour changer l'aiguille, commencez par éteindre la machine. Utilisez un tournevis pour dévisser le support de l'aiguille, retirez l'ancienne aiguille et insérez la nouvelle aiguille en veillant à ce que la partie plate soit orientée vers l'arrière. Revissez le support pour maintenir l'aiguille en place.

Que faire si le fil s'emmêle sous le tissu ?

Si le fil s'emmêle, vérifiez que la tension du fil est correcte et que le fil de canette est installé correctement. Assurez-vous également que vous utilisez le bon type de fil pour votre tissu et que l'aiguille est adaptée. Si le problème persiste, essayez de ré-enfiler la machine.

Comment nettoyer ma machine à coudre Bernette b37 ?

Pour nettoyer votre machine, commencez par débrancher l'alimentation. Retirez le pied-de-biche et la plaque à aiguille. Utilisez une brosse douce pour enlever les peluches et les fils accumulés. N'oubliez pas de lubrifier les pièces mobiles selon les recommandations du manuel d'utilisation.

Comment régler la tension du fil sur la Bernette b37 ?

Pour régler la tension du fil, utilisez le cadran de tension situé sur le dessus de la machine. Un réglage de tension trop faible peut causer des points lâches, tandis qu'un réglage trop élevé peut entraîner des points serrés. Ajustez-le progressivement jusqu'à obtenir des points réguliers.

Pourquoi le point de ma machine à coudre est-il irrégulier ?

Des points irréguliers peuvent être causés par une aiguille usée, une mauvaise tension du fil, ou un enfilage incorrect. Vérifiez ces éléments et remplacez l'aiguille si nécessaire. Assurez-vous également que le pied-de-biche est correctement installé.

Comment utiliser les différents points de ma Bernette b37 ?

Pour utiliser les différents points, sélectionnez le point souhaité à l'aide du sélecteur de points. Consultez le manuel d'utilisation pour connaître les réglages recommandés pour chaque type de point, y compris la tension du fil et la longueur du point.

Où trouver le manuel d'utilisation de la Bernette b37 ?

Le manuel d'utilisation de la Bernette b37 est généralement inclus avec la machine. Si vous ne l'avez pas, vous pouvez le télécharger sur le site officiel de Bernette dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI b37 Bernette

Plateau à ouvrage et coffret d'accessoires 8

Récapitulatif des points 8

PREPARATIFS 9

Raccordement à l'alimentation électrique 9

Régulation de la vitesse de couture 10

Touches de commande de la machine 11

Retrait ou fixation du support de pied-de-biche 13

Abaisement et levage de la griffe d'entraînement 14

Changement d'aiguille 14

Table des tissus et aiguilles 14

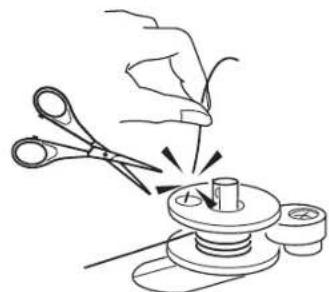

Rembobinage et mise en place de la cassette 15

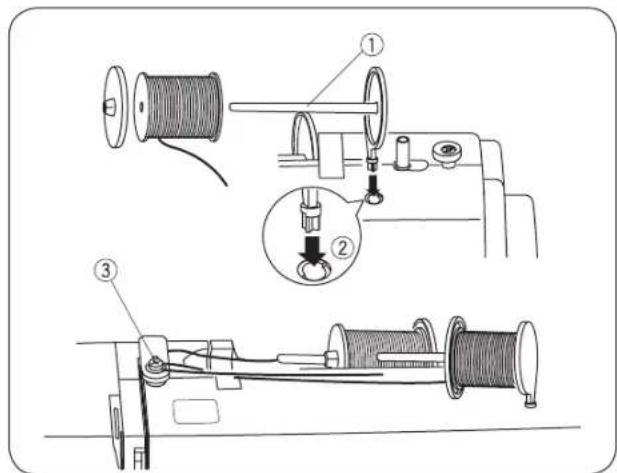

Enfilage Machine 18

Enfile-aiguille 19

Enfilage du fil inférieur 20

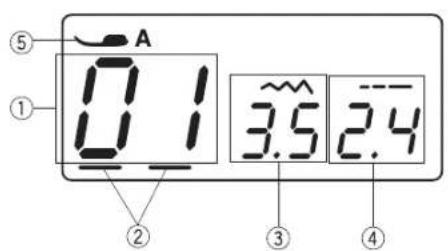

Écran LCD 21

Mode Réglages 22

Ajustement de la tension de fil pour le point droit 23

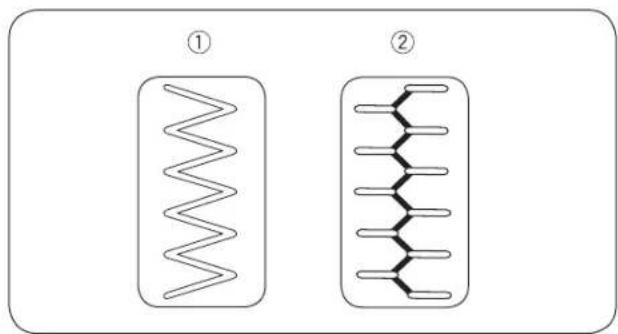

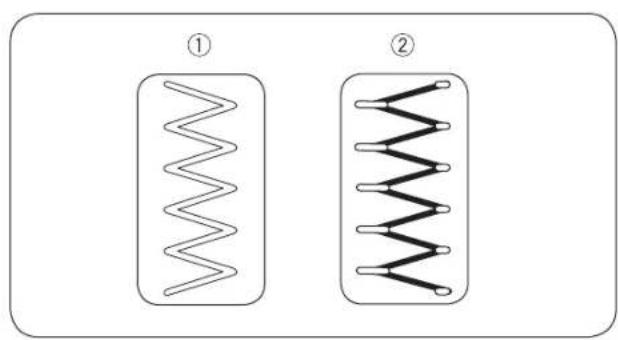

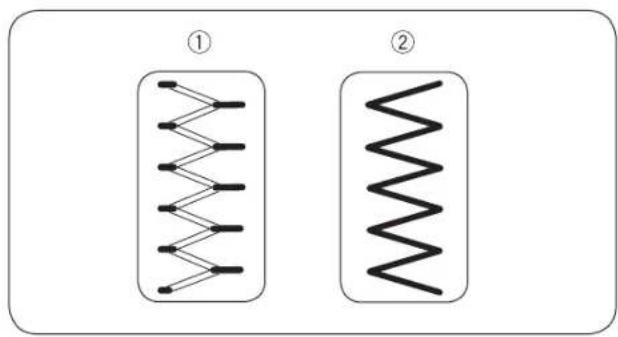

Ajustement de la tension de fil pour le point zigzag 24

Couture SIMPLE 25

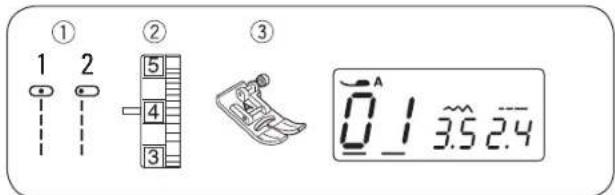

Couture d’un point droit 25

Point droit 27

Point d'arrét - Reprogramme 27

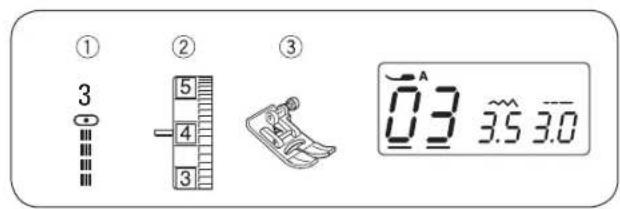

Point d'arrêt 27

Point stretch 27

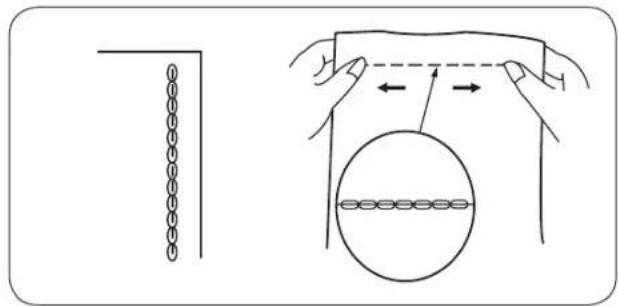

Point droit triple 28

Point sculpture 28

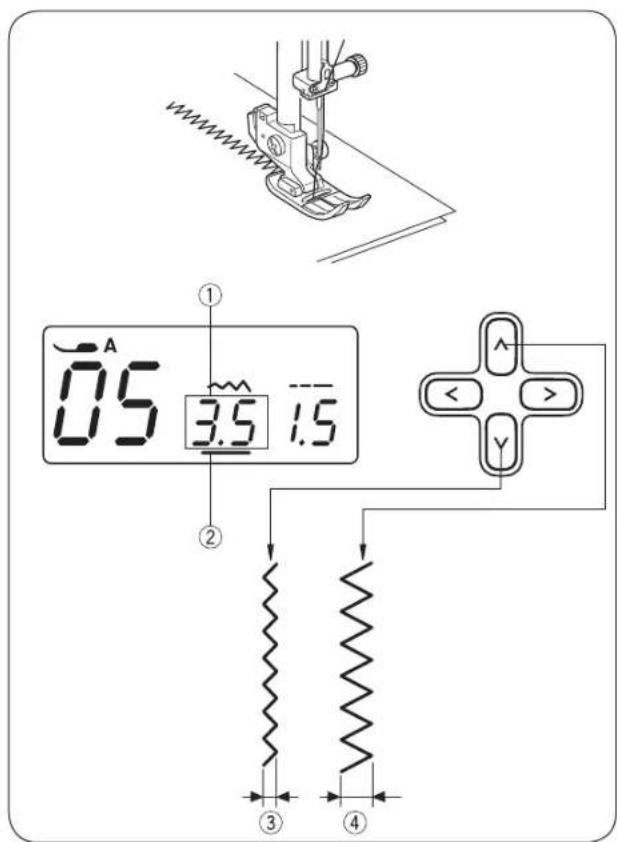

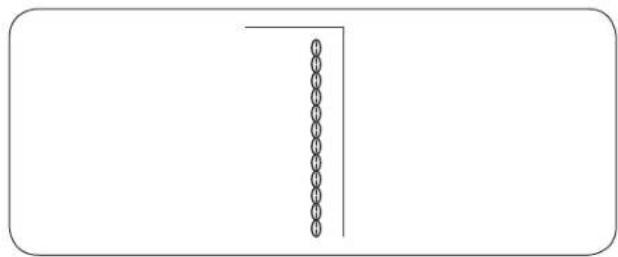

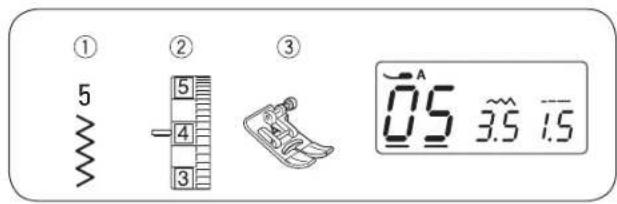

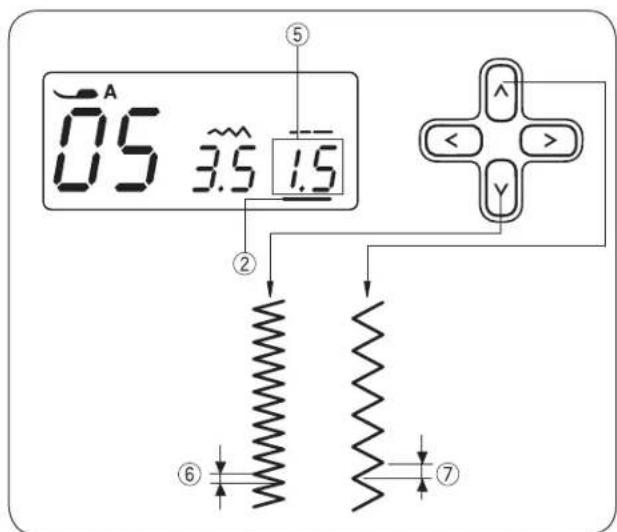

Point sellier 28

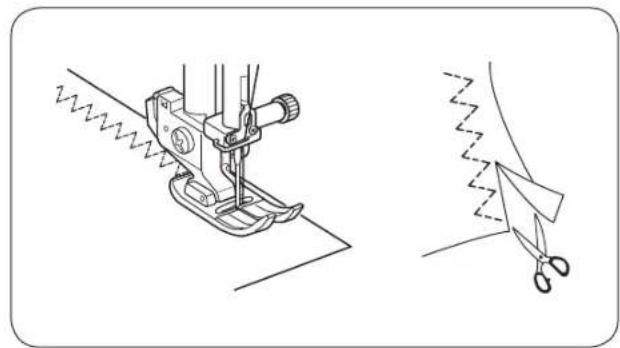

Point zigzag 29

Point zigzag cousu 30

Point de surjet stretch 30

Point de surjet 30

Diverses boutonnières et leur emploi respectif 31

Boutonnière à linge 32

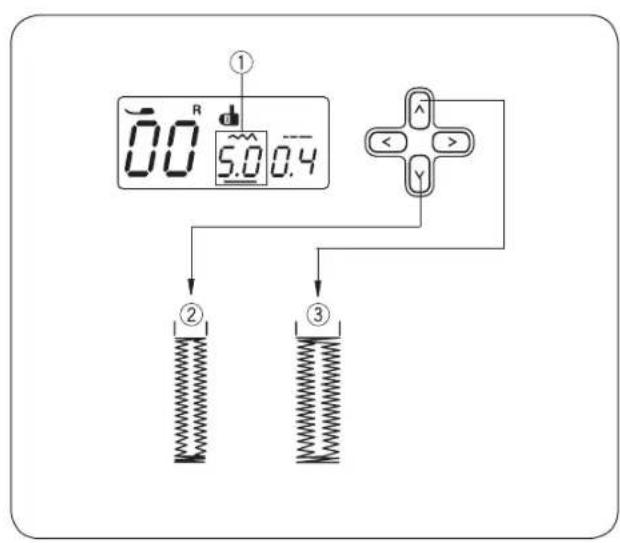

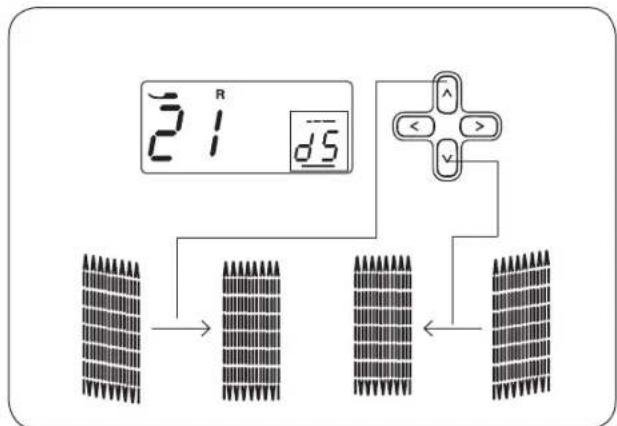

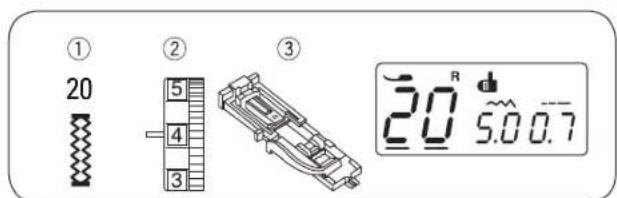

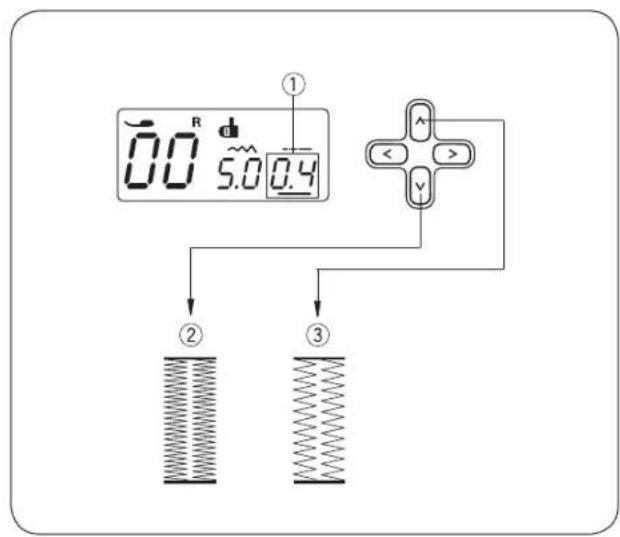

Ajustement de la largeur et de la densité de

Point pour les boutonnières 34

Boutonnière tailleur 35

Boutonnière à éclisse 35

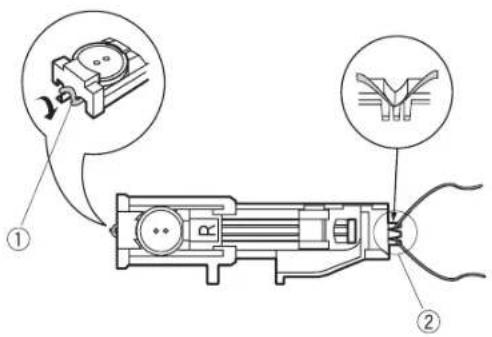

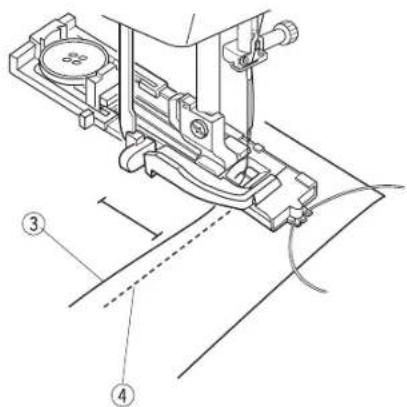

Boutonnière stretch 35

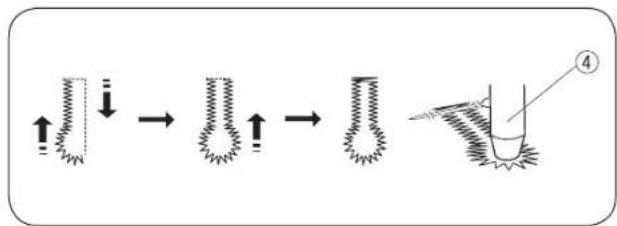

Boutonnière avec armature en fil 36

Programme de repassage 37

Réalisat ion d'une bride de renfort 38

Réalisat ion d'ouillets 38

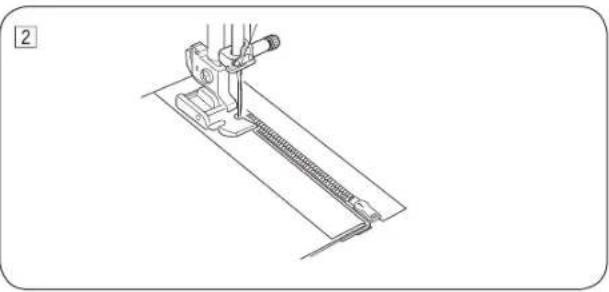

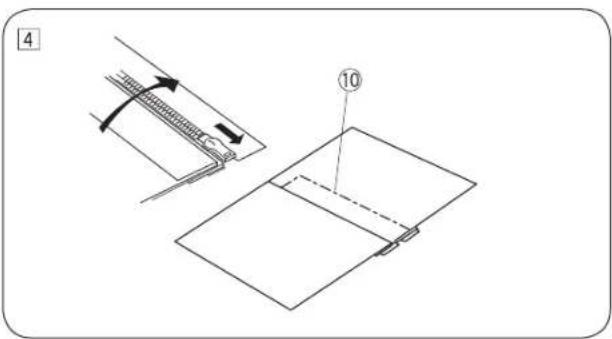

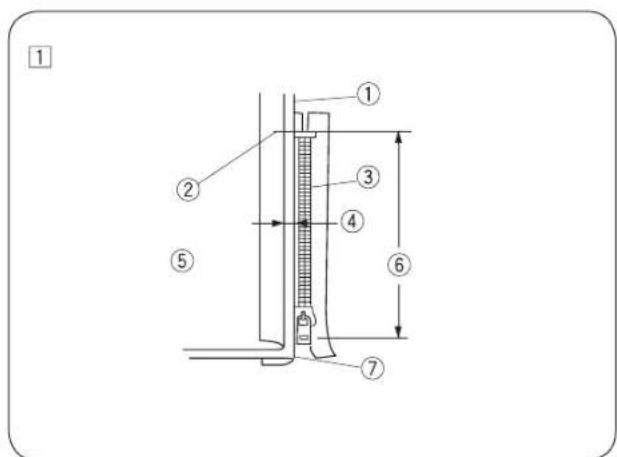

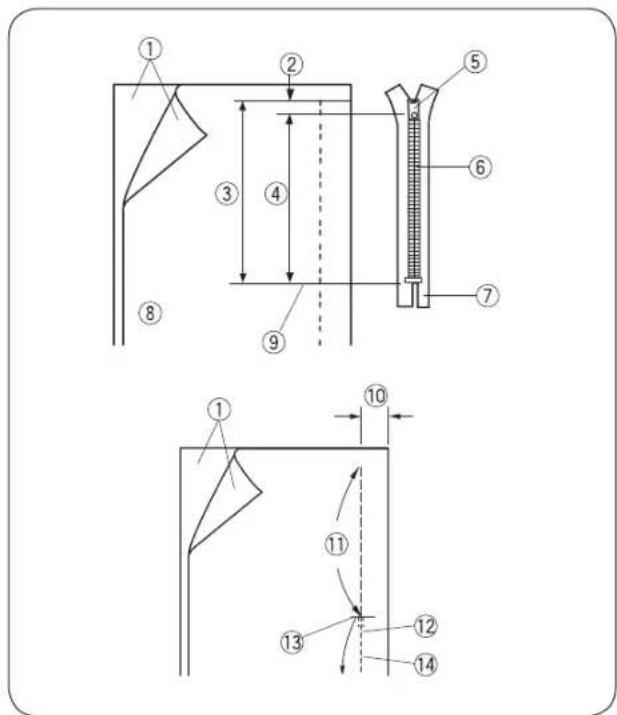

Mise en place d'une fermeture à glissière 39

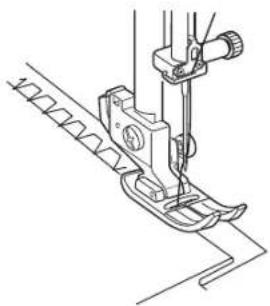

Point invisible 41

Couture de boutons 42

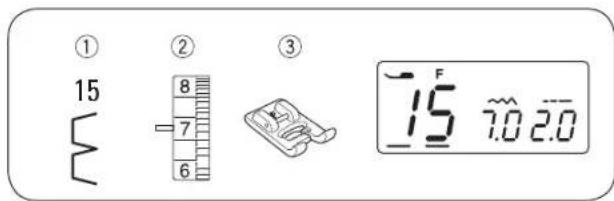

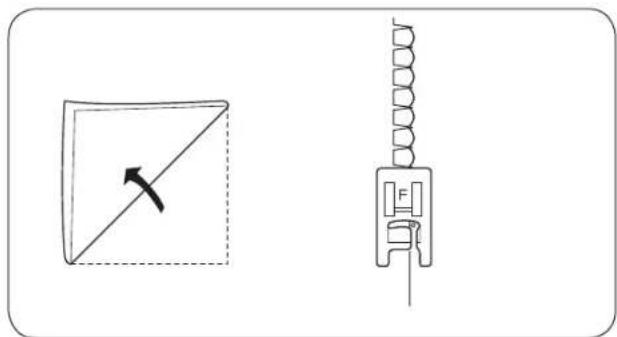

Couture de rubans élastiqués 43

POINTS décoratifs 43

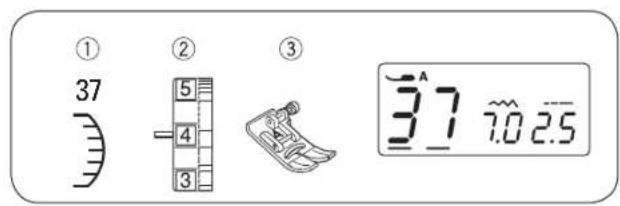

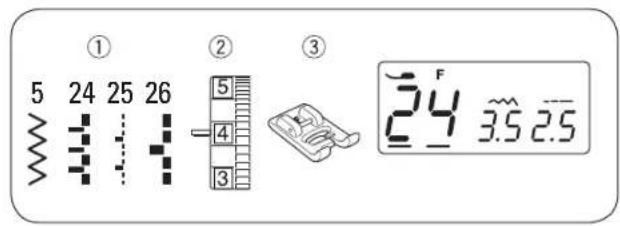

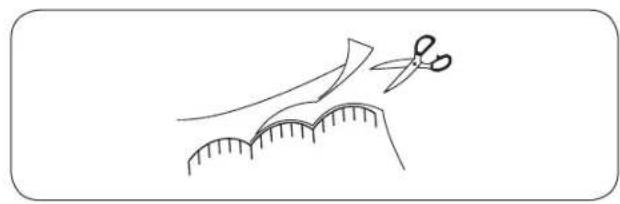

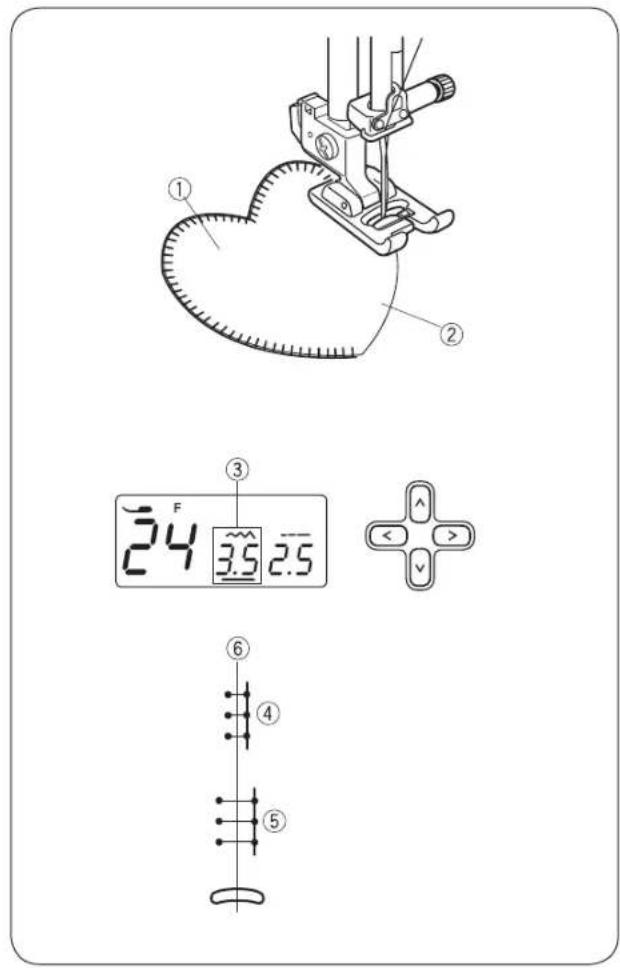

Vari-Overlock (ourlet coquille) 43

Appliques 44

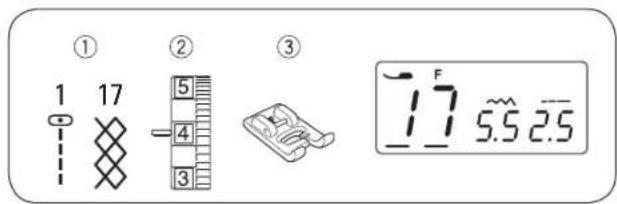

Point de feston / point coquille 44

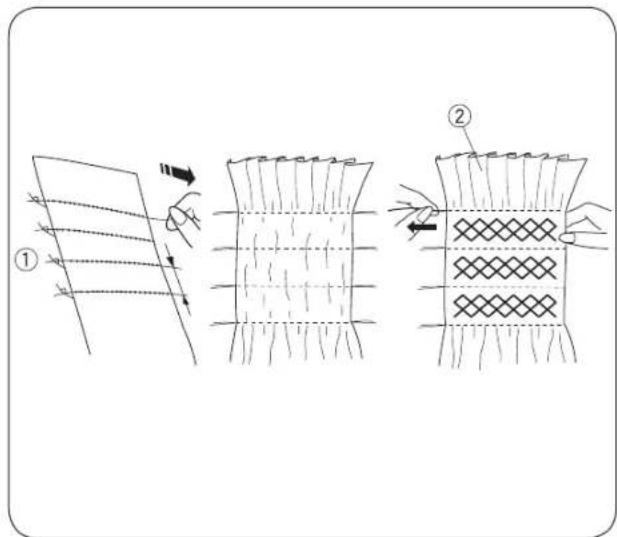

Nids d'abeilles 45

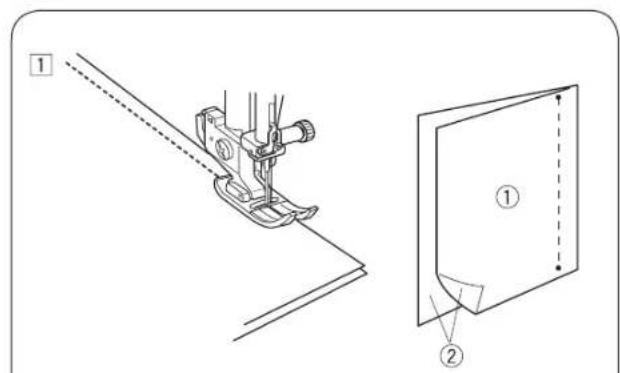

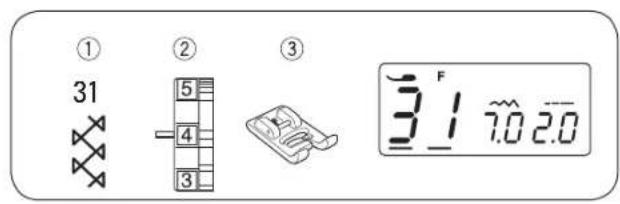

Couture d’assemblage de morceaux de patchwork 46

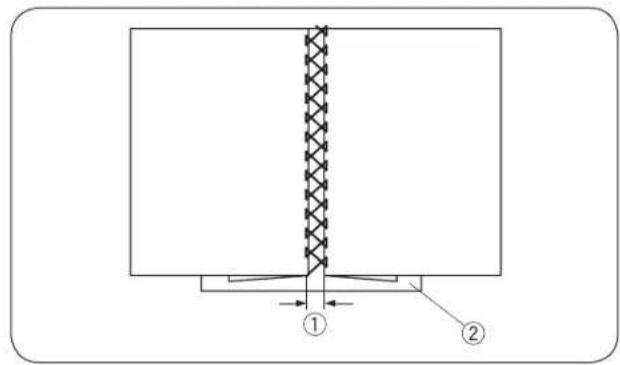

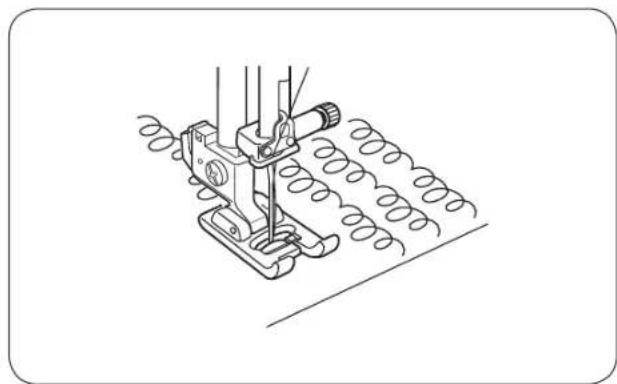

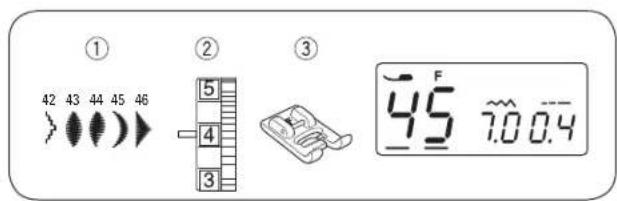

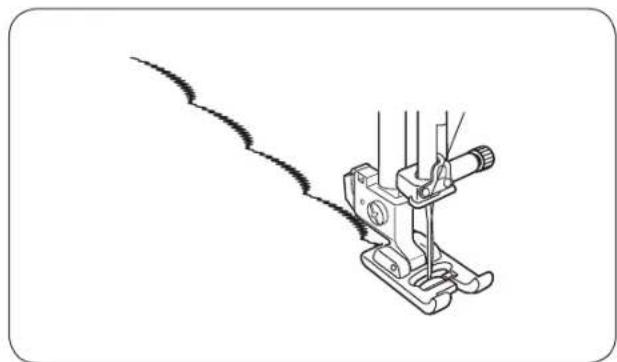

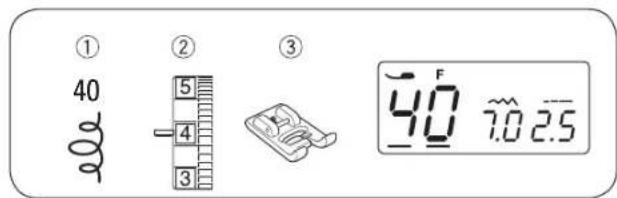

Point entre-deux 46

Point de matelassage 47

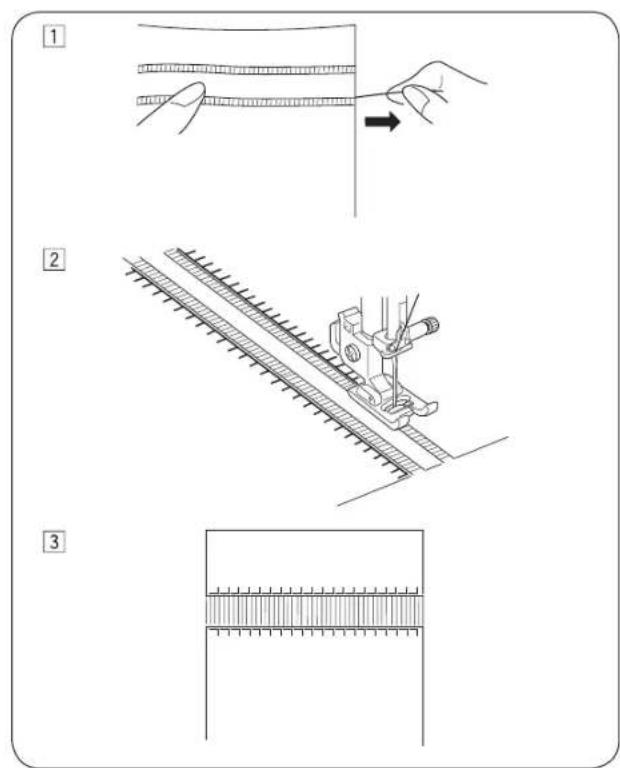

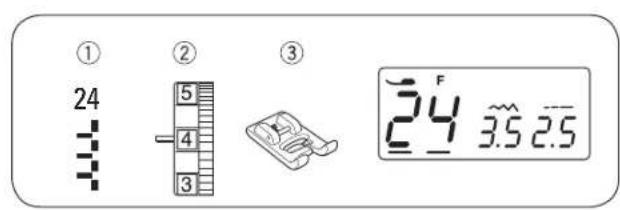

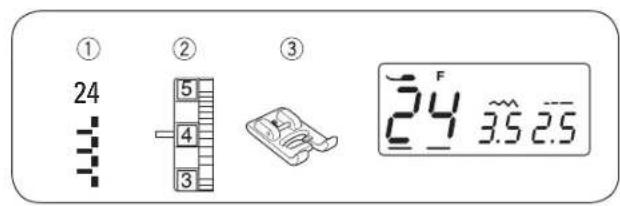

Point satin 47

Couture de franges 48

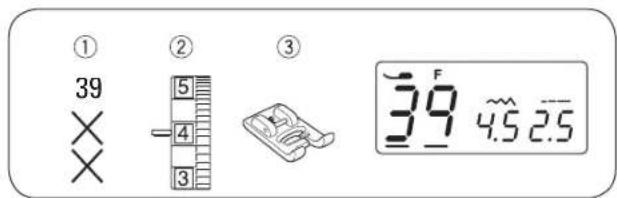

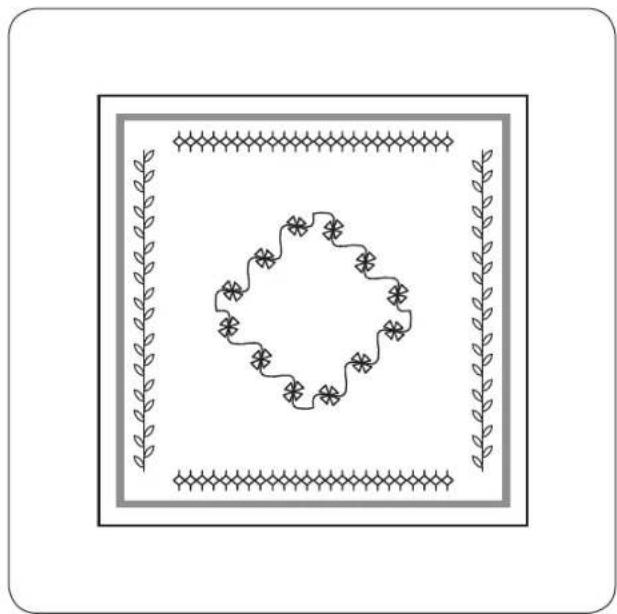

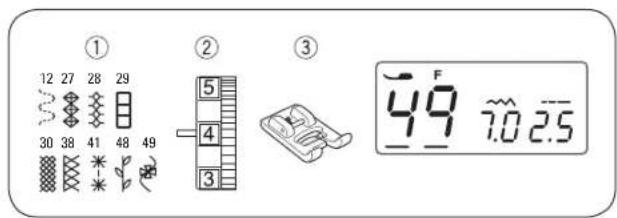

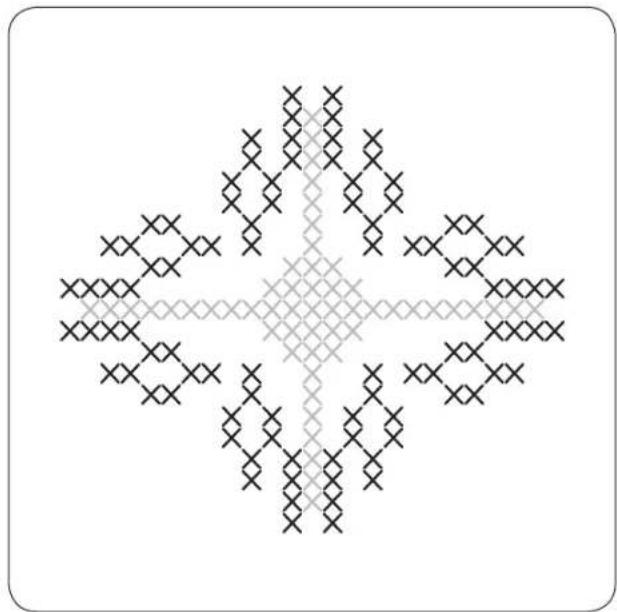

Point de broderie ajourée 48

Point de croix 49

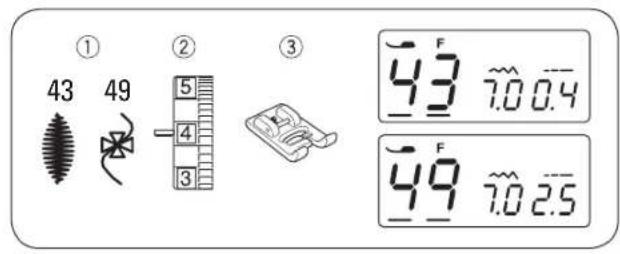

Points décoratifs 49

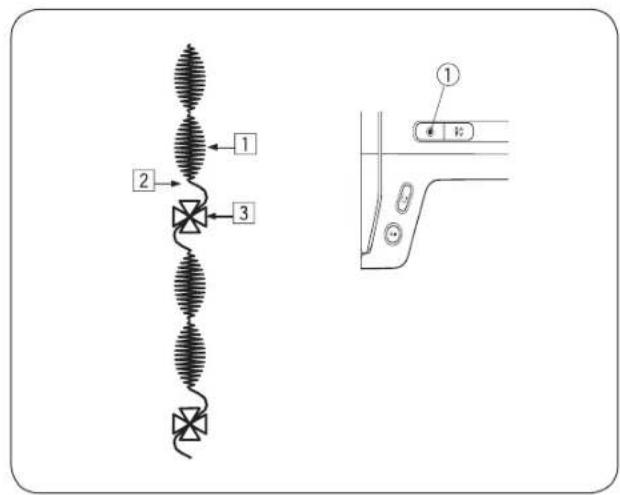

Combinaison de points décoratifs 50

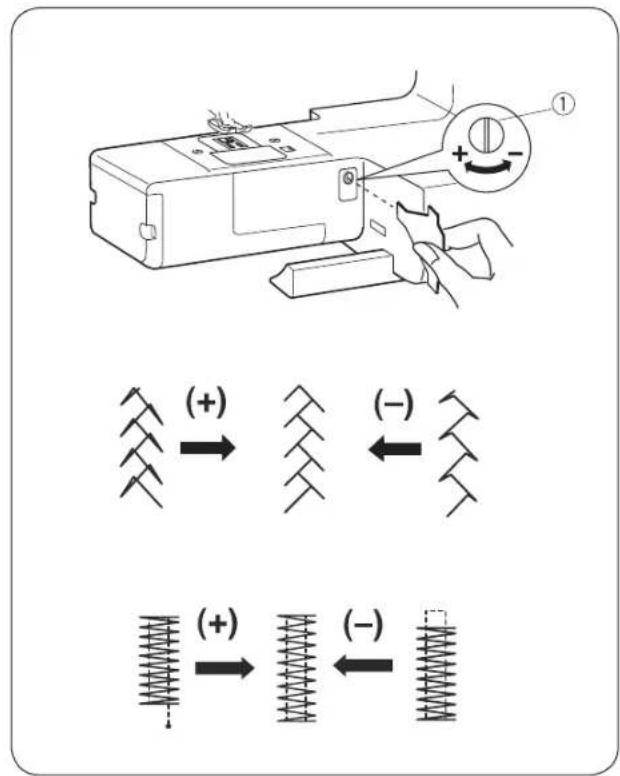

Équilibrage 50

Entretien de la machine 51

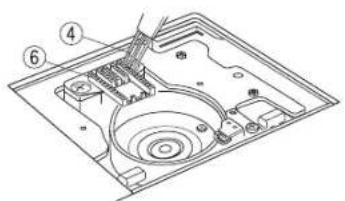

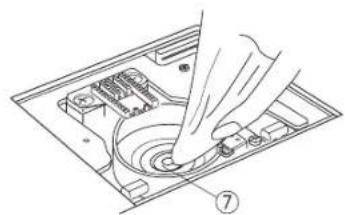

Nettoyage de la coursière et de la griffe d'entraînement 51

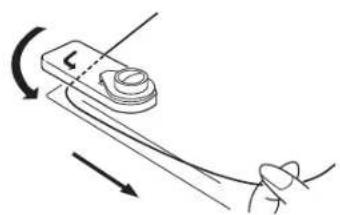

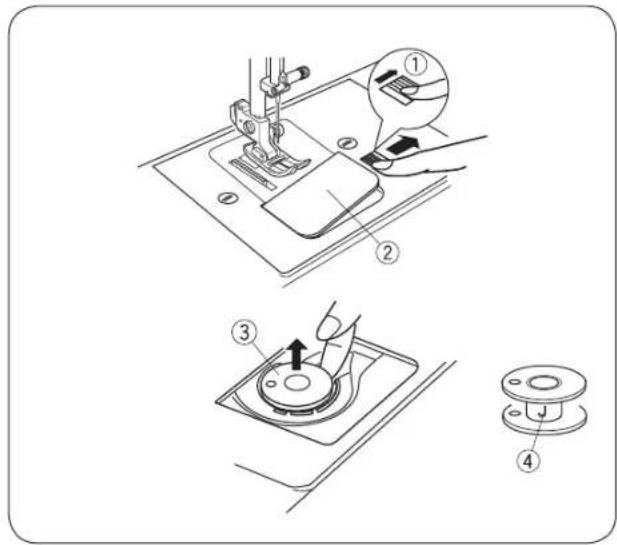

Mise en place du porte-canette 51

Problèmes et signaux d'avertissement 52

Dépannage 53

POINTS TYPES 54

Récapitulatif 54

Important

Les consignes de sécurité fondamentales suivantes doivent impérativement être respectées lors de l'utilisation d'un appareil électrique :

Avant toute utilisation de la machine, lire attentivement ce mode d'emploi.

Ranger le mode d'emploi à un endroit approprié avec la machine et le transmettre avec la machine si celle-ci est confiée à une autre personne.

Si la machine n'est pas utilisée ou n'est pas surveillée, elle doit être de principe débranchée du secteur. Pour ce faire, retirer la fiche secteur de la prise de courant.

Avertissement!

Pour écarter tout risque de brûlures, d'incendie, de décharge électrique ou de blessures des personnes

1. La machine ne doit pas être utilisée par des enfants de moins de 8 ans ou des personnes aux capacités physiques, sensorielles ou mentales limitées ou ne possédant pas les connaissances ou l'expérience nécessaire à l'utilisation de la machine. Dans de tels cas, la machine peut uniquement être utilisée sous la surveillance d'une personne responsable de la sécurité en mesure d'expliquer le fonctionnement de la machine.
2. La machine ne doit pas être utilisée comme un jouet. La plus grande prudence est recommandée si la machine est utilisée par des enfants, à proximité d'enfants ou de personnes à la perception réduite.
3. Cette machine doit uniquement être utilisée aux fins décrites dans la présente notice. Seules les pièces d'accessoires recommandées par le fabricant doivent être utilisées.
4. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec la machine.
5. Cette machine ne doit en aucun cas être utilisée si un câble est endommagé ou qu’une fiche secteur est déficiente, si la machine ne fonctionne pas correctement, si elle est tombée ou qu’elle a été endommagée ou encore qu’elle a été immergée dans l’eau. Apporter la machine au revendeur agréé ou au centre de service après-vente le plus proche à des fins de réparation resp. de réglages électriques ou mécaniques. La machine ne doit pas être utilisée si les ouïes d’aération sont obturées. Les ouïes d’aération ainsi que le pied-de-biche doivent être

DANGER!

Pour se protéger des décharges électriques :

1. Ne jamais laisser la machine sans surveillance tant qu'elle est branchée à l'alimentation secteur.
2. Systématiquement débrancher la machine en fin d'utilisation et avant de la nettoyer.
3. LUMIERE A LED : Ne jamais regarder avec des instruments optiques.

exempts de peluches / fibres, poussières et résidus de tissu.

1. Toujours tenir les doigts éloignés de toutes pièces en mouvement. Une attention particulière est exigée à proximité de l'aiguille de la machine à coudre.
2. Veiller à toujours utiliser la plaque à aiguille appropriée. Une utilisation erronée de la plaque à aiguille risque de casser l'aiguille.
3. Ne pas utiliser d'aiguilles tordues.
4. Lorsque la machine coud, ne pas tirer sur le tissu ni le pousser. Cela risque de casser l'aiguille.
5. Mettre la machine hors tension (commutateur principal sur «O») pour les opérations à proximité de l'aiguille - pour enfiler ou changer d'aiguille, enfiler la canette ou changer de pied-de-biche.
6. Avant tous travaux de nettoyage ou d'entretien comme le remplacement de l'ampoule ou tous autres travaux d'entretien décrits dans le présent mode d'emploi, toujours débrancher la machine du secteur (retirer la fiche secteur de la prise). Les travaux de nettoyage ou d'entretien peuvent seulement être effectués par des enfants s'ils sont sous surveillance.
7. Ne pas laisser tomber ou introduire d'objets dans les ouvertures de la machine.
8. Cette machine doit uniquement être utilisée dans des zones sèches ou protégées. Ne jamais utiliser la machine dans un environnement humide ou mouillé.
9. Ne pas utiliser la machine à proximité de produits à gaz propulseur (bombs aéro-sols) ou de l'oxygène.
10. Pour la mise hors tension, mettre le commutateur principal sur Arrêt ( 0 ^ ) puis retirer la fiche secteur de la prise de courant. Pour débrancher, toujours tirer sur la fiche et non sur le cable.
11. Si le cable d'alimentation de la pédale de

commande est endommagé, il doit être remplacé par le fabricant, un technicien de service compétent ou toute personne à qualification équivalente afin d'éviter tout risque.

1. Aucun objet ne doit être posé sur la pédale de commande.
2. Toujours remplacer l'ampoule par une ampoule du même type.
3. La machine peut uniquement être utilisée en combinaison avec la pédale de type YC-485-EC-1 (100-240 V).
4. Au cours d'une utilisation normale, le niveau de pression acoustique est inférieur à 75 dB(A).
5. Cette machine est équipée d'une double isolation (pas aux États-Unis ni au Canada). N'employer que des pièces de rechange identiques à l'original. Se reporter aux indications pour la remise en état des produits à double isolation.

Entretien des produits à DOUBLE isolation

Un produit à double isolation est équipé de deux isolations au lieu d'une mise à la terre. La mise à la terre n'est pas prévue sur un produit à double isolation et ne devrait donc pas être employée. L'entretien d'un produit à double isolation exigeant un grand soin et des connaissances poussées du système, il doit exclusivement être réalisé par un personnel qualifié. Sur un produit à double isolation, n'employer que des pièces de rechange identiques aux pièces d'origine. Un produit à double isolation est marqué des termes «ISOLATION DOUBLE» ou «A DOUBLE ISOLATION».

Le produit peut aussi être marqué du symbole.

Tous droits réservés

Pour des raisons techniques ou à des fins d'amélioration du produit, des modifications quant à l'équipement de la machine ou aux accessoires peuvent être entreprises à tout moment sans préavis. Les accessoires peuvent aussi varier d'un pays à l'autre.

Avertissement :

Cette machine a été conçue pour un usage privé. Si elle est utilisée de manière intensive ou à des fins commerciales, un nettoyage régulier et un entretien spécifique sont requis.

Des signes d'usure et des déteriorations dus à un usage intensif ou commercial ne sont pas automatiquement couverts, même s'ils surviennent pendant la période couverte par la garantie. La décision de savoir comment procéder dans de tels cas appartient exclusivement au personnel d'entretien local/agréé.

Remarque :

Si la machine est rangée dans un local froid, la laisser environ 1 heures dans un local tempéré avant de l'utiliser.

Ce produit doit être éliminé respectueusement et recyclé comme il se doit, en conformité avec les directives nationales en matière de produits électriques/electroniques. En cas de doutes, demander des informations complémentaires au revendeur spécialisé. (UE uniquement)

Cet appareil peut être utilisé par des enfants de moins de 8 ans ou des personnes aux capacités physiques, sensorielles ou mentales limitées ou ne possédant pas les connaissances ou l'expérience nécessaire à l'utilisation de la machine, uniquement sous surveillance et après avoir été formés à l'utilisation en toute sécurité de l'appareil et à condition qu'ils aient compris les dangers possibles. Les enfants ne doivent pas utiliser l'appareil comme un jouet. Les travaux de nettoyage ou d'entretien incombant à l'utilisateur peuvent seulement être effectués par des enfants sous surveillance s'ils sont sous surveillance.

Cet appareil peut être utilisé par des adultes (et enfants) aux capacités physiques, sensorielles ou mentales limitées ou des personnes ne possédant pas les connaissances ou l'expérience nécessaire à l'utilisation de la machine, uniquement sous la surveillance d'une personne responsable de la sécurité et après avoir été formés à l'utilisation en toute sécurité de l'appareil.

Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

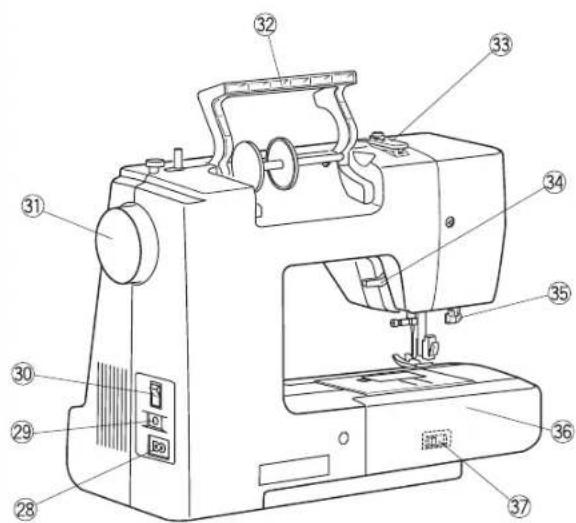

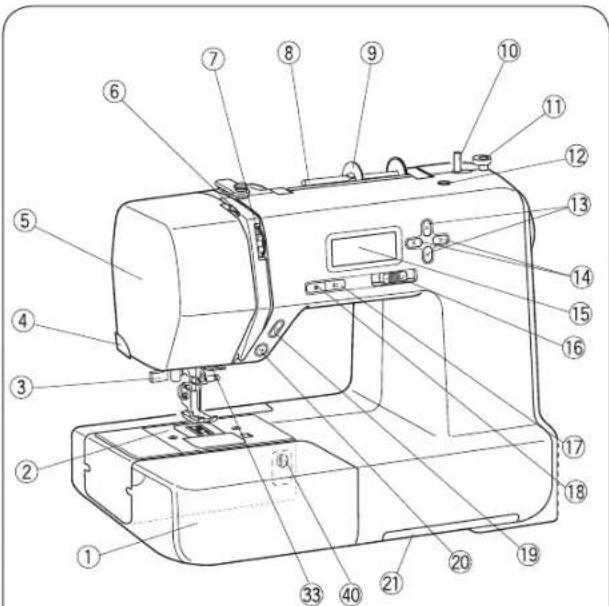

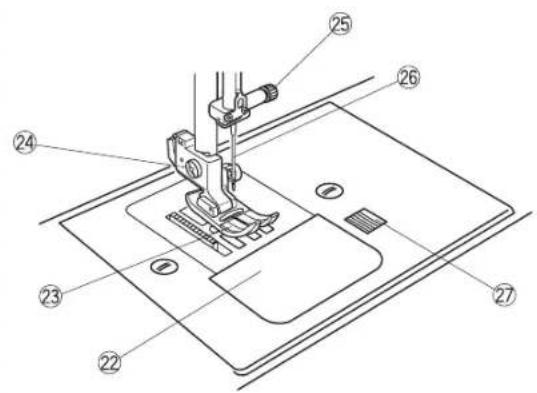

Composants de la machine

① Plateau a ouvrage (coffret d'accessoires) ② Plaque à aiguille ③ Enfile-aiguille ④ Coupe-fil ⑤ Couvercle de tete ⑥ Relève-fil Tension de fil Support de bobine de fil ⑨ Disque de déroulement du fil (grand) 10 Devidoir Taquet d'arret de bobine 12 Orifice pour un deuxième support de bobine de fil 13 Touches de réglage des valeurs 14 Touches de commande du curseur 15 Écran LCD 16 Regulateur de vitesse 17 Touche «Arrêt d'aiguille haut / bas» 18 Touche «Couture automatique» 19 Touche pour couture en arriere 20 Touche Marche / Arret 21 Tiroir de rangement du recapitulatif des points 22 Plaque de recouvrement de la boite à canette Pied-de-biche (pied pour zigzag) Support de pied-de-biche 25 Vis de fixation de laiguille 26 Aiguille Bouton de déverrouillage de la plaque de recouvrement de la boîte à canette 28 Connecteur pour cordon secteur 29 Connecteur pour pédale de commande 30 Commutateur principal ③ Volant 32 Poignée de transport 33 Guide-fil 34 Levier du pied-de-biche 35 Levier pour boutonniere 36 Bras libre 37 Levier de la griffe d'entraînement 38 Pedale de commande 39 Cordon secteur* 40 Équilibrium

Remarque:

Pour transporter la machine à coudre, la porter d'une main par la poignée de transport et l'autre main la soutenir par le dessous.

La conception et les caractéristiques sont susceptibles d'être modifiées à tout moment et sans préavis.

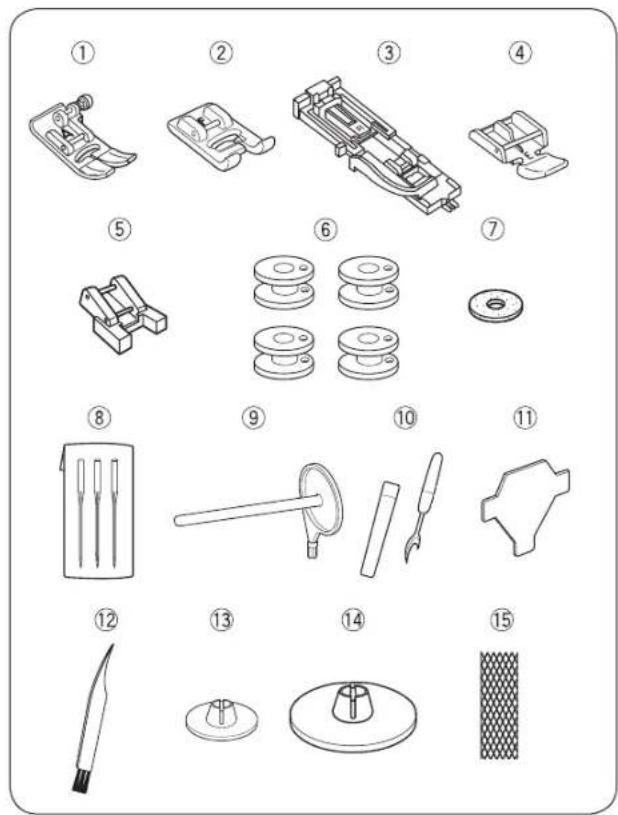

Accessoires standard

① Pied pour zigzag A (sur la machine) ② Pied pour point satin F ③ Pied traineaou pour boutonniere R ④ Pied pour fermeture a glissiere E ⑤ Pied pour boutons T ⑥ Canettes (x4) (1 sur la machine) ⑦ Base en feutrine pour support de bobine Assortiment d'aiguilles 9 Second support de bobine de fil 10 Decouvit (coupe-boutonniere) 11 Tournevis en T 12Pinceau 13 Disque de déroulement du fil (petit) (x1) 14 Disque de déroulement du fil (grand) (x1) (sur la machine) 15 Filet de bobine 16 Housse antipoussiere

Pour de plus amples informations relatives aux accessoires en option, voir notre site Web :

http://www.mybernette.com/accessories

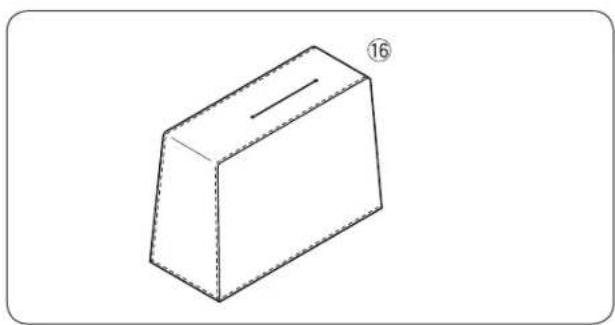

Housse antipoussières

Instructions de couture spécifiques au capot antipoussière individuel :

www.mybernette.com/cover

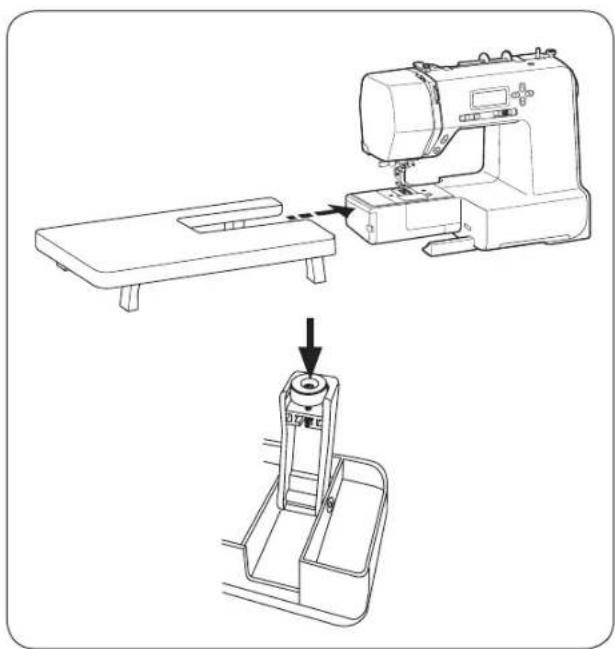

Fixation de la table rallonge

Enlever le plateau à ouvrage de la machine.

Déployer les pieds de la table rallonge*.

Tenir fermement la table des deux mains et la pousser prudemment vers la droite.

- Adaptation de la hauteur de table

Tourner les tiges filetées des pieds de la table à l'aide d'un tournevis (en option).

• Accessoires spéciaux

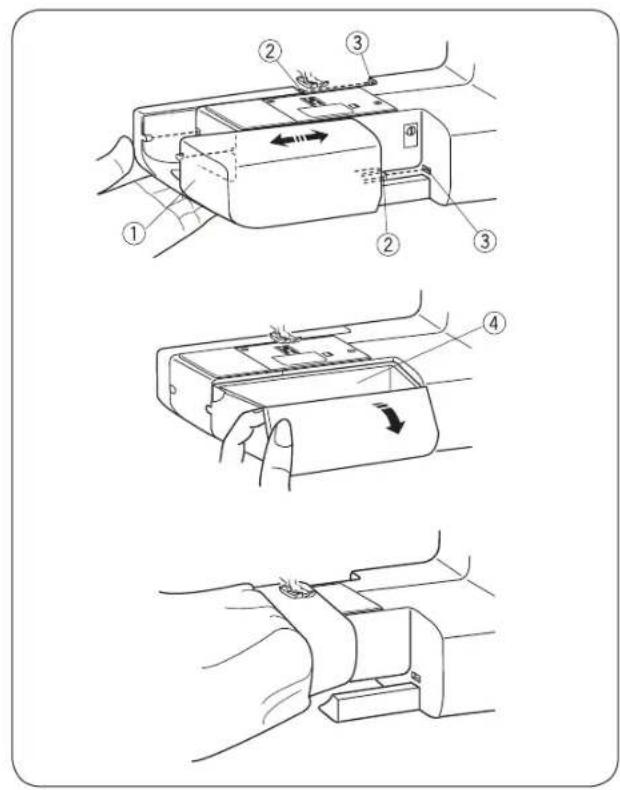

Plateau à ouvrage et coffret d'accessoires

Le plateau à ouvrage offre une surface étendue pour la couture et peut être retiré pour la couture à bras libre.

Plateau à ouvrage Ergot Orifice

- Retrait du plateau à ouvrage

Enlever le plateau à ouvrage de la machine (voir l'illustration).

Fixation du plateau à ouvrage

Faire glisser le plateau à ouvrage dans la machine jusqu'à ce qu'il s'encliquette. Ce faisant, insérer l'ergot dans l'orifice.

Coffret d'accessoires

Les accessoires se rangent dans le plateau à ouvrage. Retirer le couvercle pour ouvrir le coffret d'accessoires ④

④ Coffret d'accessoires

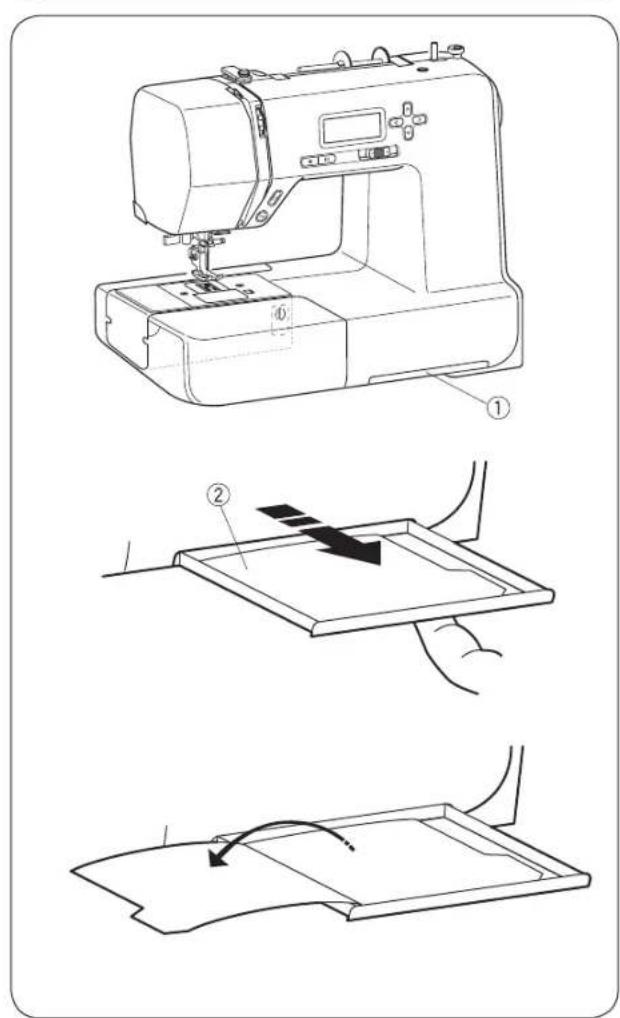

Couture à bras libre

La couture à bras libre est pratique pour reprimer des chaussettes et rapiécer des genoux ou des coudes de vêtements d'enfants.

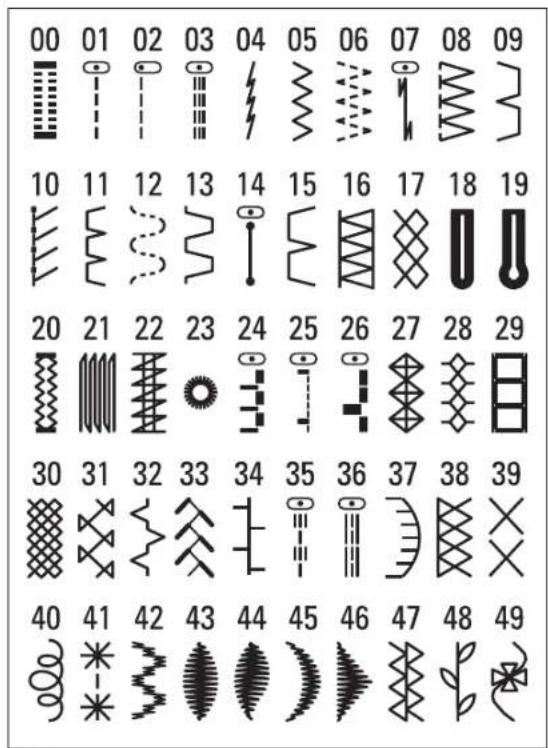

Récapitulatif des points

Le récapitulatif des points est rangé dans le tiroir dans la partie inférieure de la machine à coudre.

Tiroir de rangement du récapitulatif des points Récapitulatif des points

Sortir le tiroir du bout du doigt jusqu'en butée. Le récapitulatif des points s'y trouve sur les côtes.

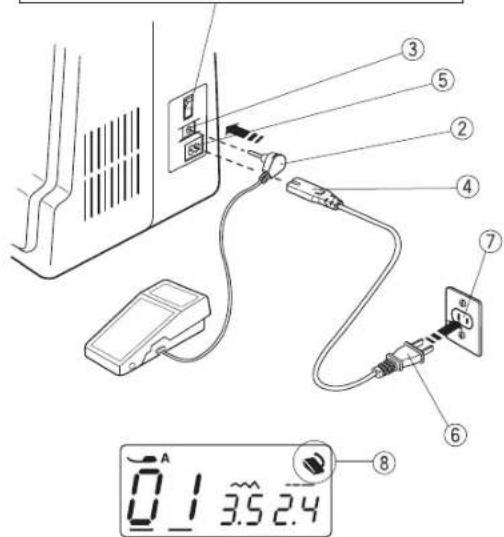

Utilisation de la pédale de commande

Mettre le commutateur principal sur arrêt. Raccorder la fiche de la pédale de commande à la prise pour pédale de commande. ③ Raccorder la fiche du cable au connecteur pour cordon secteur ⑤ Brancher la fiche secteur à la prise de courant. Mettre le commutateur principal sur marche. Le symbole de pédale de commande apparait dès que la pédale de commande est raccordée à la machine.

① Commutateur principal ② Fiche de la pédale de commande ③ Prise pour pédale de commande ④ Fiche du câble ⑤ Connecteur pour cordon secteur ⑥ Fiche secteur ⑦ Prise de courant ⑧ Symbole de pédale de commande

Avertissement:

En cours d'utilisation, toujours surveiller les alentours et ne toucher aucune pièce en mouvement telle que le relève-fil, le volant ou l'aiguille.

Dans les cas suivants, mettre systématiquement le commutateur principal sur arrêt et débrancher la machine du secteur d'alimentation:

• si la machine n'est pas surveillée.
• pour la mise en place ou le retrait des pièces.
• Pour le nettoyage de la machine. Aucun objet ne doit être posé sur la pédale de commande.

Avant d'utiliser votre machine à coudre

Avant d'utiliser la machine à coudre pour la première fois, placer un reste de tissu sous le pied-de-biche et faire marcher la machine pendant quelques minutes sans fil. Essuyer l'éventuel excédent d'huile qui ressort.

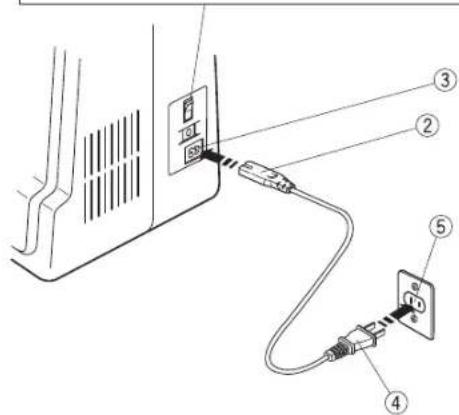

Utilisation de la touche marche / arrêt

Mettre le commutateur principal ① sur arrêt.

Raccorder la fiche du câble au connecteur pour cordon secteur 3

Brancher la fiche secteur à la prise de courant 5

Mettre le commutateur principal ① sur marche.

① Commutateur principal ② Fiche du câble 3 Connecteur pour cordon secteur (4) Fiche secteur ⑤ Prise de courant ⑥ Touche Marche / Arrêt

Remarque:

La touche Marche / Arrêt ne fonctionne pas si la pédale de commande est connectée.

Instructions d'utilisation

Le symbole «0» sur un commutateur signifie qu'il est sur sa position «Arrêt». Pour les appareils dont les commutateurs polarisés (un contact mâle est plus large que l'autre) : pour diminuer le risque de décharge électrique, ce type de fiche peut seulement être connecté d'une seule manière bien spécifique à une prise polarisée. Si tel n'est pas le cas, faire installer une prise dédiée par un électricien qualifié. Aucune modification ne doit être effectuée sur la fiche (États-Unis et Canada uniquement). *Cette machine à coudre s'utilise avec la pédale de commande YC-485EC-1.

Régulateur de vitesse

La vitesse de progression de la machine à coudre peut être adaptée par le biais du régulateur de vitesse suivant vos besoins.

Pour augmenter la vitesse de progression, pousser le curseur vers la droite.

Pour réduire la vitesse de progression, pousser le curseur vers la gauche.

Pédale de commande

Pour démarrer la machine, appuyer sur la pédale de commande. Plus la pédale est enfoncée, plus élevée est la vitesse de progression de la machine.

La vitesse de progression maximale de la machine à coudre dépend du réglage du régulateur de vitesse.

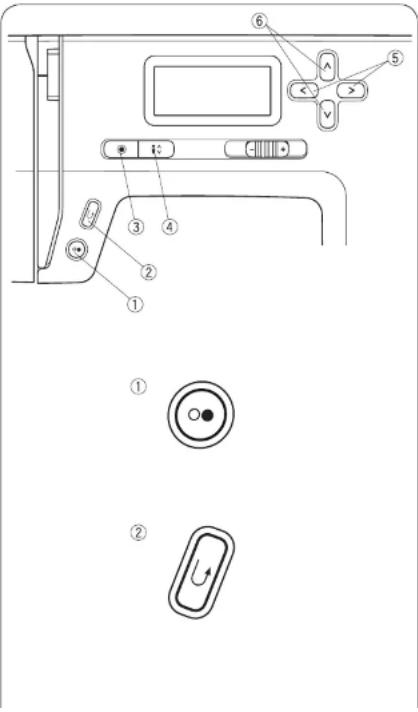

Touches de commande de la machine

• Touche Marche / Arrêt ①

Appuyer sur cette touche pour démarrer ou arrêter la machine.

La machine démarre et réalise lentement les premiers points. Elle poursuit ensuite à la vitesse qui a été définie par le régulateur de vitesse.

Remarque:

La machine progresse lentement tant que cette touche reste enfoncée.

La touche Marche / Arrêt ne peut pas être utilisée si la pédale de commande est connectée à la machine.

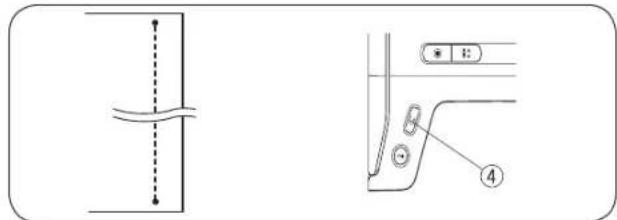

• Touche pour couture en arrêt ②

1. 1000000000000000000000000000000000000000000000000000

La machine coude en arrière tant que la touche pour couture en arrière est enfoncée. Relâcher la touche pour coudre en marche avant.

Si la machine est arrêtée et que la pédale de commande est déconnectée, la machine coude lentement en arrêté, tant que la touche pour couture en arrêté est enforcée. Relâcher la touche pour arrêter la machine.

Si d'autres points sont sélectionnés

Si la touche pour couture en arrière est enfoncée alors que d'autres points types sont sélectionnées, la machine pourrait immédiatement des points d’arrêt et s’arrête automatiquement.

Remarque:

Certaines fonctions de la touche pour couture en arrière sont disponibles lorsque le point type : 14.2 a été sélection

⑤

(6)

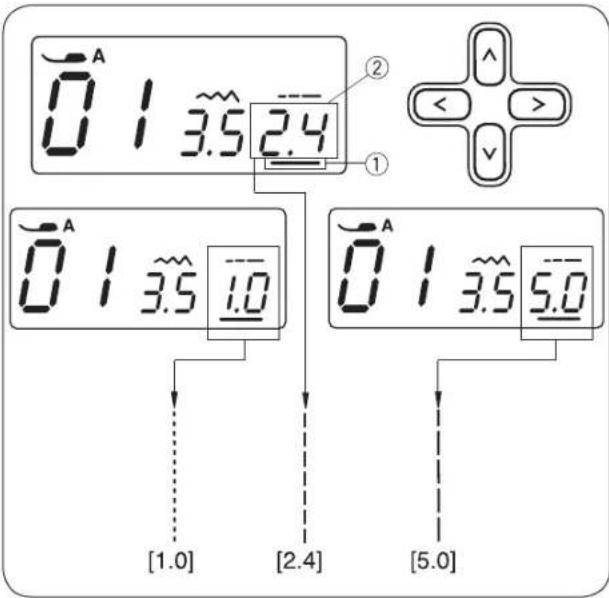

• Touches de commande du curseur ⑤

Ces touches servent à déplacer le curseur ⑦

Appuyer sur la touche > pour déplacer le curseur vers la droite.

Appuyer sur la touche < pour déplacer le curseur vers la gauche.

• Touches de réglage des valeurs 6

Ces touches servent à modifier la valeur définie.

Placer le curseur sous le chiffre à modifier.

Appuyer sur la touche pour augmenter la valeur.

Appuyer sur la touche pour diminuer la valeur.

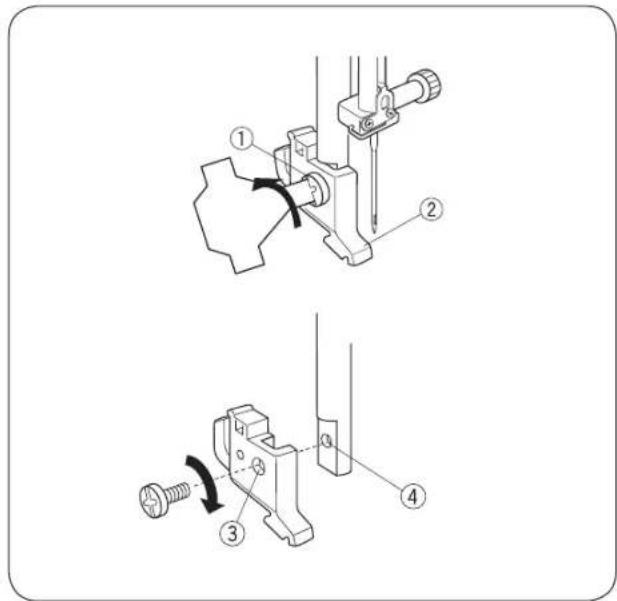

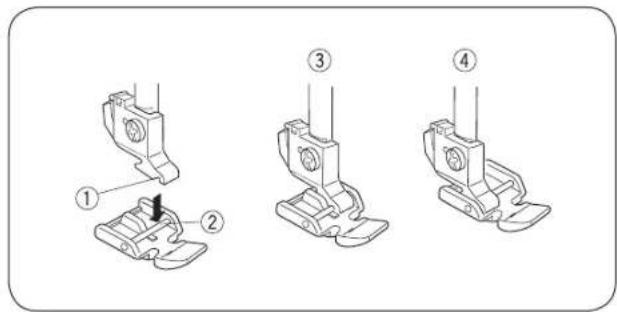

Retrait ou fixation du support de pied-de-biche

Mettre le commutateur principal sur arrêt avant de retirer ou de fixer le support de pied-de-biche.

Retrait du support de pied-de-biche

Sortir la tige filetée à l'aide d'un tournevis en tournant dans le sens antihoraire.

Fixation du support de pied-de-biche

Aligner l'alésage dans le support de pied-de-biche avec le trou filtre dans la barre du pied.

Introduire la tige filetée dans l'alésage.

Serrer la tige filetée à l'aide d'un tournevis en tournant dans le sens inverse.

Tige filetée Support de pied-de-biche ③ Orifice ④ Trou fileté

Changement de pied-de-biche

Mettre le commutateur principal sur arrêt avant de changer le pied-de-biche. Veiller à utiliser le pied-de-biche ajustat suivant le point choisi.

Un pied-de-biche mal besoin risque de provoquer une cassure de l'aiguille. Chaque pied-de-biche est marqué d'un caractère d'identification.

Caractère d'identification

Retrait du pied-de-biche

Tourner le volant dans le sens antihoraire pour amener l'aiguille dans sa position la plus élevée. Lever le pied-de-biche et appuyer sur le levier à l'arrêt du pied-de-biche.

② Levier

Fixation du pied-de-biche

Positionner le pied-de-biche choisi de sorte que la goupille du pied se trouve directement sous la goujure du support de pied.

Abaisser le pied-de-biche afin de verrouiller le pied en place.

③ Goupille ④ Goupille

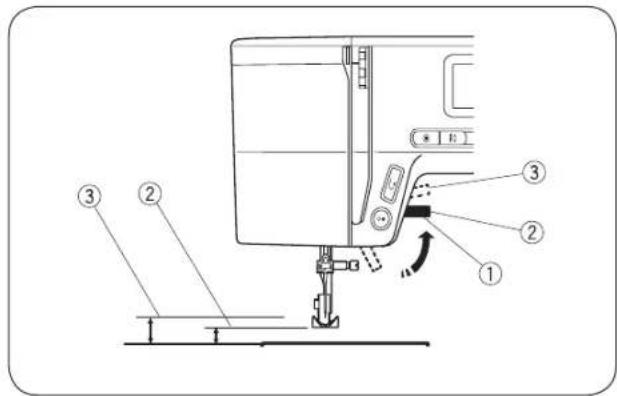

Levier du pied-de-biche

Le levier du pied-de-biche permet de lever et d'abaisser le pied-de-biche.

Le pied peut être levé à environ 0,6cm (1 / 4^ ) au-dessus de la position normale supérieure, afin de facilititer le retrait du pied-de-biche ou le positionnement de tissus lourds sous le pied-de-biche.

① Levier du pied-de-biche ② Position normale supérieure ③ Position la plus élevée

Tissu Fil Aiguille

Fin	Linon Georgette Tricot / Maille Organza Crège	Soie n° 80-100 Coton n° 80-100 Synthétique n° 80-100	N° 9/65-11/75
Moyenne- ment lourd	Toile de drap Jersey Tissus de grande largeur Laine polaire / Molleton	Soie n° 50 Coton n° 50-80 Synthétique n° 50-80	N° 11/75-14/90
Lourd	Jeans Tweed Galons décoratifs Tissu matelassé	Soie n° 30-50 Coton n° 40-50 Synthétique n° 40-50	N° 14/90-16/100

Remarque:

L'assortiment d'aiguilles compte 3 aiguilles n° 14/90. Pour des résultats optimaux, il est recommandé d'utiliser des aiguilles Organ.

Abaissement et levage de la griffe d'entraînement

Le levier de la griffe d'entraînement se trouve sous le lit du bras libre sur la face arrière de la machine.

Pour abaisser la griffe d'entrainment, pousser le levier dans le sens de la flèche ①

Pour lever la griffe d'entrainment, pousser le levier dans le sens de la flèche (voir l'illustration) et tourner le volant dans le sens antihoraire.

Pour coudre normalement, la griffe d'entrainment doit se couvrir dans la position supérieure.

Prudence:

Mettre le commutateur principal sur arrêt avant de changer l'aiguille.

1 Mettre le commutateur principal sur arrêt. Tourner le volant dans le sens antihoraire pour amener l'aiguille dans sa position la plus élevée et abaisser le pied-de-biche. Desserrer la vis de fixation de l'aiguille en tournant dans le sens antihoraire. Retirer l'aiguille hors du dispositif de serrage de l'aiguille ②

2 Mettre une nouvelle aiguille en place dans le dispositif de serrage de l'aiguille ② en veillant à ce que le méplat du talon de l'aiguille soit dirigé vers l'arrière. Pour mettre en place l'aiguille dans le dispositif de serrage ②, pousser celui-ci aussi loin que possible vers le haut. Desserrer la vis de fixation de l'aiguille ① en tournant dans le sens horaire.

Pour vérifier que les aiguilles sont en bon état, poser le méplat du talon de l'aiguille sur une surface plane (plaque à aiguille, glace, etc.). L'interstice entre l'aiguille et la surface plane doit être régulier. Ne jamais utiliser une aiguille courbée ou épointée. Une aiguille endommagée peut tirer des fils dans de la soie fine et des tissus satinés ou engendrer des mailles qui filent dans du jersey ou des tricots.

① Vis de fixation de l'aiguille ② Dispositif de serrage de l'aiguille

Table des tissus et aiguilles

Pour des travaux de couture généraux, utiliser la taille d'aiguille 11/75 ou 14/90.

Pour coudre des tissus légers, utiliser un fil fin et une aiguille fine pour ne pas endommager le tissu.

Des tissus lourds requièrent une aiguille suffisamment grande pour transpercer le tissu sans que le fil d'aiguille ne s'affile.

Toujours tester la taille d'aiguille sur un échantillon du tissu qui va être utilisé pour la couture.

D'une manière générale, utiliser le même fil pour l'aiguille et la canette.

Remarque:

Utiliser une aiguille à talon bleu (disponible en séparation) pour coudre des tissus stretch, des tissus très fins et des tissus synthétiques. L'aiguille à talon bleu évite efficacement des points ratés.

Retrait de la canette

Pousser prudemment le bouton de déverrouillage du recouvrement du crochet vers la droite et enlever la plaque de recouvrement du crochet.

Retirer la canette.

① Bouton de déverrouillage du recouvrement du crochet ② Plaque de recouvrement du crochet ③ Canette

Remarque:

Utiliser les canettes en plastique «J» pour le crochet horizontal (identifié par «J»). Si d'autres types de canettes sont utilisés, p. ex. des canettes en papier pré-embobinées, il peut y avoir des problèmes de pointe et/ou il y a risque d'endommager le support de canette.

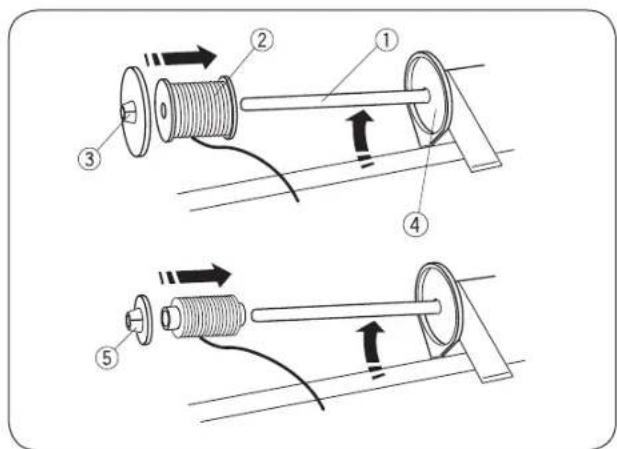

Support de bobine de fil horizontal

Lever le support de bobine de fil. Mettre une bobine de fil sur le support de bobine de fil.

Fixer le grand disque de déroulement du fil et l'appuyer contre la bobine de fil pour que la bobine de fil appuie bien contre le disque support.

Support de bobine de fil Bobine de fil Grand disque de déroulement du fil Disque support

Le petit disque de déroulement du fil sert pour les bobines de fil étroites ou petites.

Petit disque de déroulement du fil

Second support de bobine de fil

Le second support de bobine de fil sert à rembobiner des bobines sans pour autant avoir à sortir le fil de la machine.

Introduire le second support de bobine de fil dans l'orifice.

Le second support de bobine de fil doit être orienté vers le pré-tensionneur du dévidoir.

Tirer le fil de la bobine de fil et le faire passer par le pré-tensionneur du dévidoir comme illustré.

① Second support de bobine de fil ② Orifice pour un deuxième support de bobine de fil ③ Prétensionneur du dévidoir

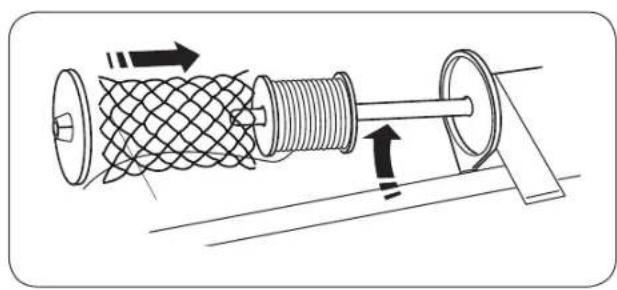

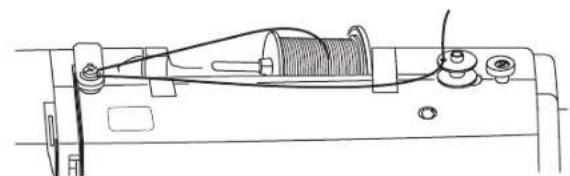

- Filet de bobine

Les fils de polyester ou les gros fils en nylon se détendent lors du débobinage. Pour assurer un débobinage constant de tels fils, mesure le fil de bobine sur la bobine en le retournant.

4 5

Remarque:

Mettre le régulateur de vitesse sur la position d'emballage la plus rapide.

1 Tirer le fil de la bobine de fil et le faire passer par le préten-sionneur du dévidoir.

Prétensoir du dévidoir

2 Faire passer le fil de l'intérieur vers l'extérieur à travers l'orifice de la canette.

3 Mettre en place la canette sur le devidoir.

4 Pousser la canette vers la droite. Le symbole de canette apparait à l'écran LCD.

Symbole de canette

5 Retenir fermement l'extrémité libre du fil avec la main et démarrer la machine. Arrêter la machine après avoir embobiné quelques couches de fil et couper le fil à proximité de l'orifice de la canette.

Remarque :

Pour des raisons de sécurité, la machine s'arrête automatiquement 1,5 minute après le début de l'enbobinage.

6 Mettre la machine en marche. Une fois le fil complètement rembobiné, l'opération s'arrête automatiquement. Arrêter la machine et remettre le dévidoir dans sa position initiale. Pousser pour ce faire la goupille du dévidoir vers la gauche. Couper le fil comme illustré.

7 Enlever la canette. Couper le fil comme illustré. Mettre le régulateur de vitesse sur la position d'embobinage initiale.

Mise en place de la canette

1 Introduire une canette dans le porte-canette. Ce faisant, veiller à ce que le fil se déroule dans le sens antihoraire.

Extremite de fil

Introduire le fil dans la première encoche 2 sur la face avant du support de canette.

② Encoche

3 Tirer le fil vers la gauche en le faisant glisser entre les lames de ressort tendeur.

4 Continuer à tirer prudemment sur le fil jusqu'à ce qu'il s'insère dans la deuxième encoche ③ Faire ressortir une longueur de fil de 15 cm (6').

③ Encoche

5 Remettre en place la plaque de recouvrement du crochet. Vérifier le sens de l'enfilage. Pour ce faire, se reporter au schéma sur la plaque de recouvrement du crochet.

Schéma d'enfilage

2 3

Enfilage - machine

Lever le pied-de-biche. Appuyer sur la touche «Arrêt d'aiguille haut / bas» pour amener le relève-fil dans la position la plus haute.

Mettre le commutateur principal sur arrêt avant d'enfilier l'aiguille.

Enfilage - machine

1 Tirer l'extrémité de fil autour du guide-fil supérieur.

2 Tenir le fil à proximité de la bobine de fil ② tirer l'extrémité de fil autour de la protection du tendeur de fil ③

② Bobine de fil ③ Protection du tendeur de fil

3 Tirer le fil fermement vers le haut et de droite à gauche à travers le relève-fil ainsi que vers le bas à travers l'œillet du relève-fil.

4 Faire passer le fil par le guide-fil. Faire passer le fil derrière le guide-fil de la tige du pied-de-biche sur le côté gauche. Enfiler l'aiguille de l'avant vers l'arrière ou utiliser l'enfile-aiguille.

3 4

Prudence :

Mettre le commutateur principal sur arrêt avant d'utiliser l'enfile-àiguille.

1 Abaisser le pied-de-biche. Mettre l'aiguille dans sa position la plus élevée. Tirer l'enfile-aiguille aussi loin que possible vers le bas.

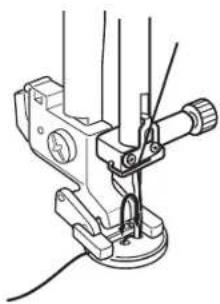

Enfile-aiguille

Faire pivoter l'enfile-aiguille vers l'arrière pour que le crochet puisse sortir et s'introduire par l'arrière à travers le chas de l'aiguille. Tirer le fil autour du guidage et sous le crochet.

② Guidage ③ Crochet

3 Faire pivoter l'enfile-aiguille dans le sens antihoraire pour pouvoir tirer le fil à travers le chas de l'aiguille. Lever l'enfile-aiguille dans le sens de la flèche de sorte que la boucle de fil soit insérée dans le chas de l'aiguille. 4 Tirer le fil à travers le chas de l'aiguille.

Remarque:

L'enfile-aiguille peut seulement être utilisé pour les aiguilles n°11 à n°16 ou une aiguille à talon bleu. Les écarteurs de fil de 50 à 90 sont recommandées.

Enfilage du fil inférieur

1 Lever le pied-de-biche. Retenir légèrement le fil d'aiguille de la main gauche.

2 Appuyer deux fois sur la touche «Arrêt d'aiguille haut / bas» ① pour abaisser puis relever l'aiguille et attraper le fil de canette.

3 Tirer les deux fils 10 à 15 cm (4" à 6") vers l'arête et sous le pied-de-biche.

Écran LCD

À la mise en marche de la machine, les informations suivantes s'affichent sur l'écran LCD.

① Numéro du point type ② Curseurs ③ Largeur de point ④ Longueur de point ⑤ Pied-de-biche recommende

1 Appuyer sur les touches de commande du curseur << pour placer le curseur sous le numéro de point type. Les curseurs sont indiqués à la mise en marche sous les deux chiffres. 2 Appuyer sur les touches de réglage des valeurs ∧V pour modifier le numéro de point type, jusqu'à ce que le numéro du point choisi apparaisse. Le nombre est respectivement augmenté ou diminué de 1 à chaque pression sur la touche. 3 Appuyer sur la touche < pour placer le curseur sous le chiffre des dizaines du numéro du point type. Le numéro est respectivement augmenté ou diminué de 10 à chaque pression sur la touche.

1 2

Temporisateur pour l'arrêt automatique

La machine s'arrête dès qu'elle n'a pas été utilisée pendant le temps défini par le biais de ce temporisateur.

Le délai de temporisation pour l'arrêt automatique peut être réglé entre 1 et 12 heures.

Le réglage par défaut du temporisateur pour l'arrêt automatique est de 7 heures et le chiffre «07» apparaît alors à l'écran.

Pour changer de mode Réglages, maintenir la touche «Arrêt d'aiguille haut / bas» enfoncée et mettre le commutateur principal sur marche jusqu'à ce que l'écran de réglage «Temporisateur pour l'arrêt automatique» (01) apparaisse. 2 Appuyer sur la touche A ou B pour augmenter ou diminuer la valeur. Pour désactiver le temporisateur, maintenir la touche ou V enfoncée jusqu'à ce que le mot «OFF» apparaisse à l'écran. 3 Appuyer sur la touche Marche / Arrêt ③ pour appliquer le réglage.

Remarque:

Le temporisateur pour l'arrêt automatique est disponible pour les pays de l'UE et dans certaines régions dans lesquelles la tension standard de 200 à 240 volts est en vigueur.

Tension correcte

① Fil d'aiguille (fil supérieur) ② Fil de canette (fil inférieur) 3 Réduire la tension Augmenter la tension

Dans le cas du point droit idéal, les fils sont pris, comme illustrés, entre deux couches de tissu (AGRADIR pour voir en détail).

Sur le dessus et le dessous de la couture, on constate que les points sont réguliers.

En matière d'ajustage de la tension de fil, plus élevé est le chiffre, plus élevée est la tension du fil supérieur.

Les résultats dépendent de :

• la rigidité et l'épaisseur du tissu
• le nombre de couches de tissu
• le type de point

Réduire la tension

① Fil d'aiguille (fil supérieur) ② Fil de canette (fil inférieur) ③ Réduire la tension ④ Endroit (côté supérieur) du tissu Envers (côté inférieur) du tissu

Le fil de canette est visible sur l'endroit du tissu et le point semble irrégulier. Tourner la molette de réglage sur un chiffre de réglage de la tension plus petit pour réduire la tension de fil.

Augmenter la tension

Fil d'aiguille (fil supérieur) ② Fil de canette (fil inférieur) Augmenter la tension ④ Endroit (côté supérieur) du tissu ⑤ Envers (côté inférieur) du tissu

Le fil d'aiguille est visible sur l'envers du tissu et le point semble irrégulier. Tourner la molette de réglage sur un chiffre de réglage de la tension plus grand pour augmenter la tension de fil.

Ajustement de la tension de fil pour le point zigzag

Dans le cas d'un point zigzag optimal, le fil de canette n'est pas visible sur l'endroit (côté supérieur) du tissu, tandis que le fil d'aiguille se voit à peine sur l'envers (côté inférieur) du tissu. Les illustrations montrent comment doit se présenter le point. Le cas échéant, régler à cet effet la tension de l'aiguille.

Tension correcte

Endroit (cote supérieur) du tissu ② Envers (cote inférieur) du tissu

La portion du fil d'aiguille qui est sur l'envers (côté inférieur) du tissu doit être réduite sans qu'il y ait fronçage ni que le fil de canette se voit sur l'endroit (côté supérieur) du tissu.

Les résultats varient selon le tissu, le fil et les conditions de couture.

Tension excessive

Endroit (côte supérieure) du tissu ② Envers (côte inférieure) du tissu

Les angles de chaque point zigzag sont resserrés sur l'endroit du tissu.

Tension insuffisante

Endroit (côté supérieur) du tissu Envers (côté inférieur) du tissu

Les angles de chaque point zigzag sont resserrés sur l'envers du tissu.

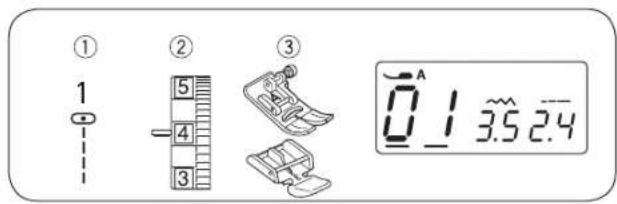

Couture d'un point droit

① Point type: 01 ou 02 Tension de fil: 2 à 6 Pied-de-bichePied pour zigzag

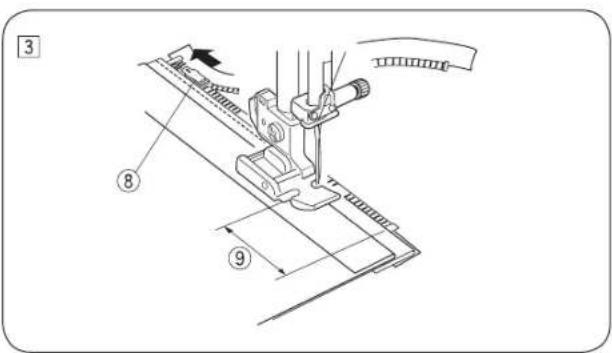

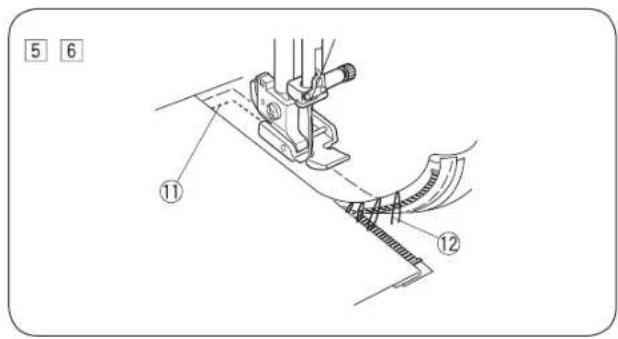

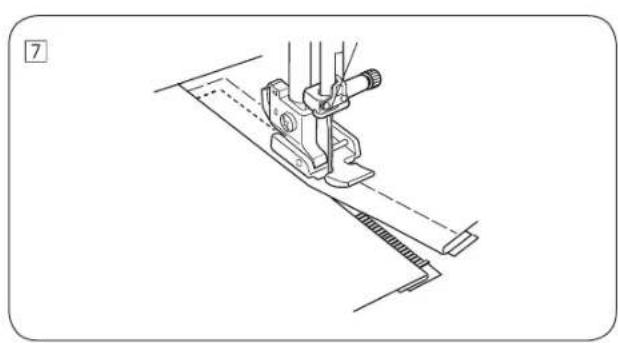

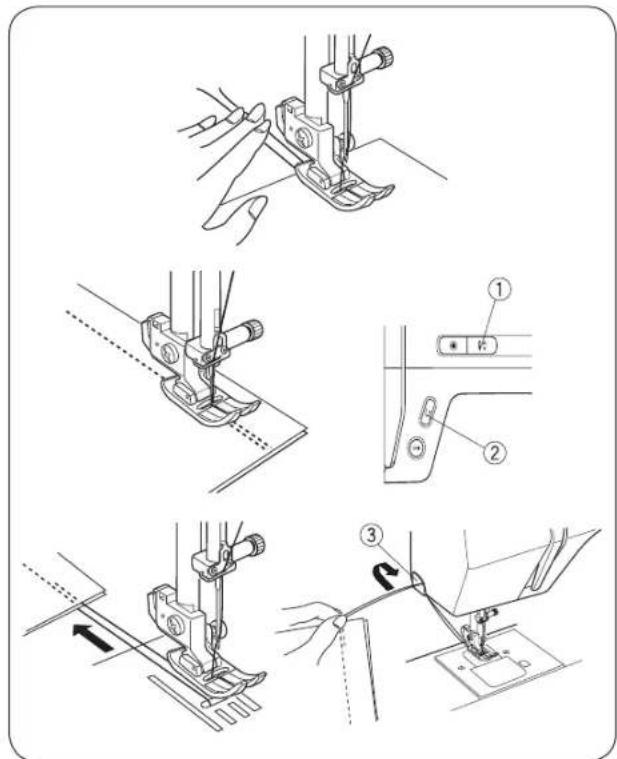

Début de la couture

Lever le pied-de-biche et positionner le tissu à côté d'une ligne de guidage de couture sur la plaque à aiguille (le plus souvent 1,6 cm (5 / 8)^). Abaisser l'aiguille sur le point de départ. Abaisser le pied-de-biche et tirer les fils vers l'arrière. Mettre la machine en marche. Tenir prudemment le tissu le long d'une ligne de guidage de couture pour laisser le tissu avancer tout seul.

- Changement de direction de couture

Arrêter la machine et abaisser l'aiguille dans le tissu en appuyant sur la touche «Arrêt d'aiguille haut / bas» ①

Lever le pied-de-biche.

Tourner le tissu autour de l'aiguille pour changer de direction de couture comme voulu. Abaisser le pied-de-biche.

Pour fixer la fin d'une couture, appuyer sur la touche pour couture en arrière ② et coudre plusieurs points en arrière. Lever le pied-de-biche. Enlever le tissu, tirer les fils vers l'arrière et les couper avec le coupe-fil ③. Les fils sont coupés à la bonne longueur pour commencer la couture suivante.

② Touche pour couture en arrière ③ Coupe-fil

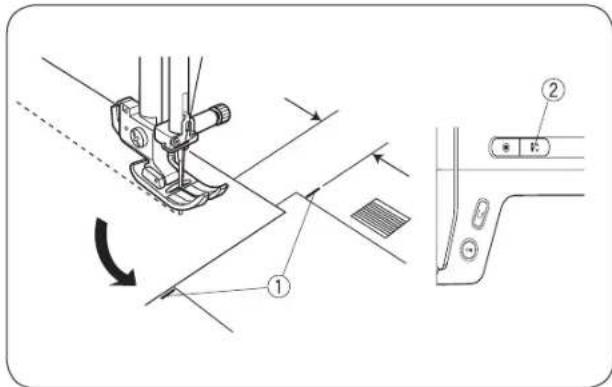

Virage à angle droit

Pour procéder à un virage à angle droit lors d'une couture, placer le bord du tissu le long de la ligne de guidage 5/8 afin que l'opération de couture se poursuive à distance égale du bord. Arrête la machine sitôt que le bord avant du tissu a atteint les lignes de guidage d'angle ①

Abaisser l'aiguille en appuyant sur la touche «Arrêt d'aiguille haut / bas» (2). Lever le pied-de-biche et tourner le tissu de dans le sens antihoraire.

Abaisser le pied-de-biche et commencer à coudre dans la nouvelle direction.

① Guidage d'angle ② Touche “Arrêt d'aiguille haut / bas”

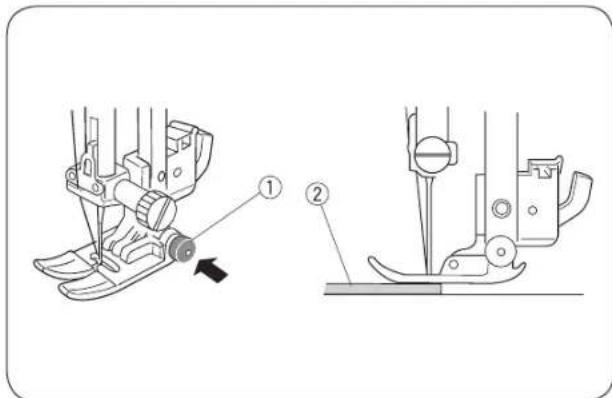

- Couture au bord d'un tissu épais

Le bouton noir ① sur le pied pour zigzag permet de mettre le pied en position horizontale.

Ceci s'avère utile si la couture commence au bord d'un tissu épais qui doit se faire sur un outlet. Abaisser l'aiguille dans le tissu sur le point auquel la couture doit commencer. Abaisser le pied tout en appuyant sur bouton noir ①. Le pied est verrouillé en position horizontalement pour empêcher tout glissement.

La touche est automatiquement déverrouillée après avoir cousu quelques points.

Bouton noir Tissu épais

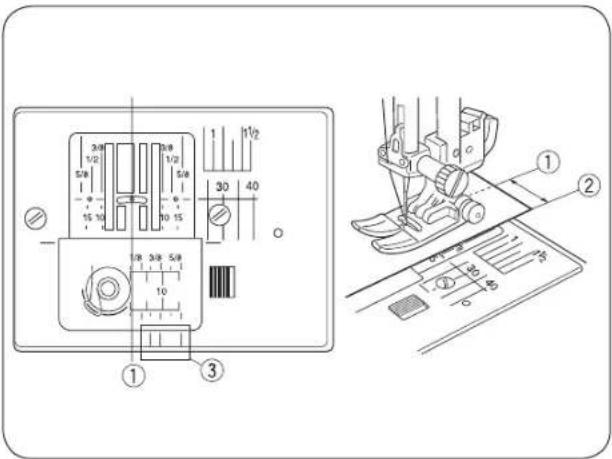

Plaque à aiguille

Les lignes de guidage de couture sur la plaque à aiguille et la plaque de recouvrement crochet facilitent la mesure du surplus de couture. Les chiffres sur la plaque à aiguille indiquent la distance entre la position d'aiguille médiane et le bord du tissu.

Position d'aiguille mediane

Berd du tissu

Les lignes de guidage avant ③ sont pourvues de repères ① 1/8", 3/8" et 5/8" à partir de la position médiane de l'aiguille.

Lignes de guidage avant

- Ajustement de la longueur de point

Appuyer sur les touches de commande du curseur < pour placer le curseur ① sous la valeur de longueur de point «2,4» ② (réglage par défaut).

Appuyer sur la touche pour réduire la longueur de point.

Appuyer sur la touche pour augmenter la longueur de point.

La longueur de point peut être réglée sur une plaque de 0,0 à 5,0.

Curseur Longueur de point (2,4)

Remarque :

La longueur de point pour la couture en arrêt peut être réglée au maximum sur 4,0.

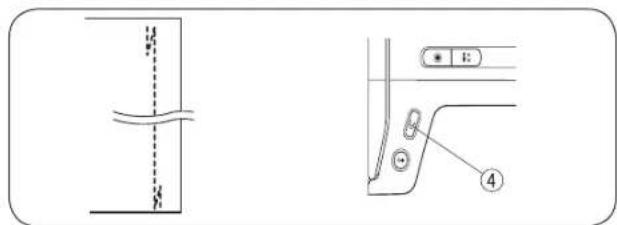

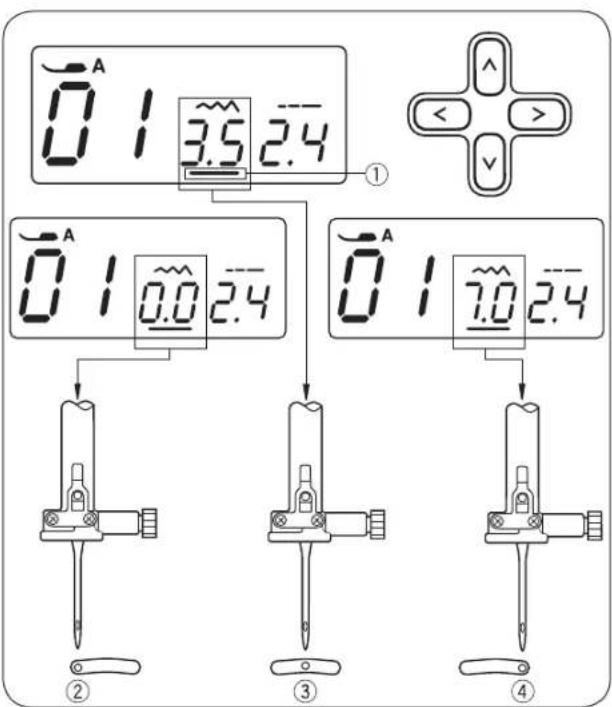

- Ajustement de la position d'aiguille

La position d’aiguille peut être ajustée pour les points droits de 01 à 03, 07, 14, 35 et 36.

Appuyer sur les touches de commande du curseur < pour placer le curseur ① sous la valeur de largeur de point «3,5» (réglage par défaut).

Appuyer sur la touche pour déplacer l'aiguille vers la gauche ②.

Appuyer sur la touche A pour déplacer l'aiguille vers la droite.

Curseur Gauche (0,0) Centre (3,5) Droite (7,0)

Point droit

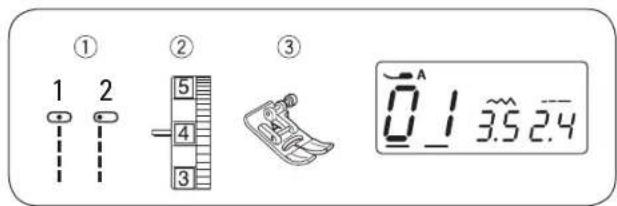

Point type: 01 ou 02 Tension de fil: 2 à 6 Pied-de-biche Pied pour zigzag

Pour faire des ourlets sur les vêtements, coudre des fermetures à glissière, etc.

Point arrêté programme

Point type: 07 Tension de fil: 2a6 Pied-de-biche Pied pour zigzag Touche pour couture en arrêté

Ceci permet de programmer un point arrêté au début et à la fin de la couture.

Lorsque la fin de la couture approche, appuyer une fois sur la touche pour couture en arrêté ④ La machine coud quatre points en arrêté, quatre points en avant puis s'arrête automatiquement.

Point d'arrêt

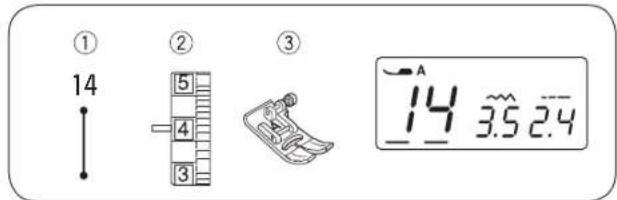

Point type: 14 Tension de fil: 2 à 6 V Pied-de-biche Pied pour zigzag Touche pour couture en arrêté

Ce point unique s'utilise dès lors qu'un point d'arrêt invisible est requis.

Abaisser l'aiguille dans la couture sur l'endroit du tissu.

La machine coud alors plusieurs points d'arrêt à cet endroit avant de poursuivre la couture en marche avant.

Si la touche pour couture en arrière est enfoncée à la fin de la couture, la machine coud plusieurs points d'arrêt à cet endroit et s'arrête automatiquement.

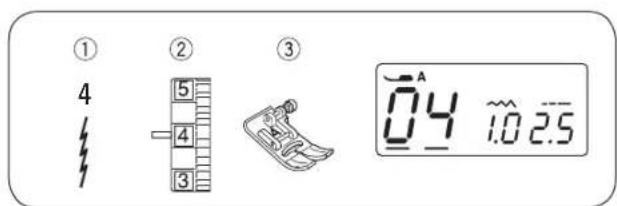

Point type: 04 Tension de fil: 3 à 6 Pied-de-biche Pied pour zigzag

Ce point est un point stretch serré qui empêche de froncer les ouvrages en mailles et les coutures en biais tout en permettant d'ouvrir la couture complètement à plat.

Point droit triple

① Point type : 03 Tension de fil : 2 à 6 ③ Pied-de-biche Pied pour zigzag

Ce point stable et durable est recommandé lorsque élasticité et stabilité sont requises, afin d'assurer confort et longévité. Il sert à renforcer les coutures au niveau des goussets et des emmanchements. Il convient également pour faire des coutures de renfort additionnelles sur des ouvrages tels que des sacs à dos.

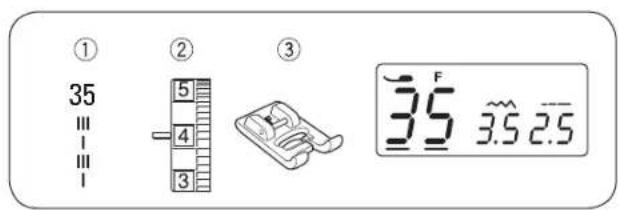

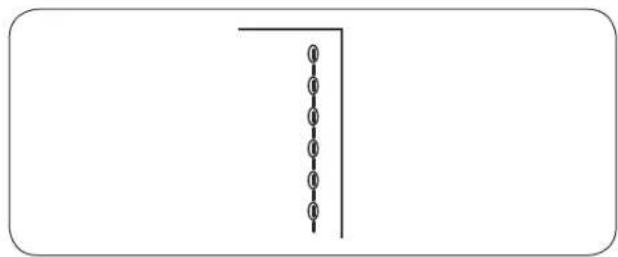

Point de suture

① Point type: 35 ② Tension de fil: 3 à 6 ③ Pied-de-biche Point satin

Pour surpiquer et border des motifs.

Coudre lentement dans les angles.

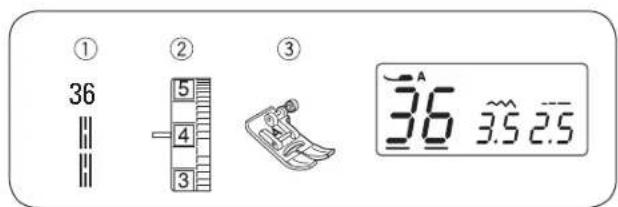

Point sellier

① Point type: 36 ② Tension de fil: 3 à 6 ③ Pied-de-biche: Pied pour zigzag

Ce point est réalisé avec un point en avant, deux points en arrière et un quatrième point en avant.

Le point sellier confère un bel aspect de couture manuelle des surpiques de complets / tailleurs, blazers, pull-overs et vêtements en jeans.

Point zigzag

① Point type: 05 Tension de fil: 2 à 6 ③ Pied-de-biche Pied pour zigzag

Le point zigzag est l'un des points les plus utiles et les plus variés.

Il peut être utilisé pour les finitions, repriser, appliquer des empiècements mais aussi comme point décoratif.

Remarque:

Pour coudre sur des tissus stretches tels que des ouvrages en mailles, des tissus en jersey ou en tricot, il convient d'utiliser une triplure (tissu en armure toile préparée).

- Ajustement de la largeur de point

Appuyer sur les touches de commande du curseur pour placer le curseur sous la valeur de largeur de point «3,5» (réglage par défaut).

Appuyer sur la touche pour réduire la largeur de point ③ Appuyer sur la touche pour augmenter la largeur de point 4

La largeur de point peut être réglée sur une plaque de 0,0 à 7,0.

- Ajustement de la longueur de point

Appuyer sur les touches de commande du curseur pour placer le curseur sous la valeur de longueur de point «1,5» (réglage par défaut).

Appuyer sur la touche pour réduire la longueur de point. Appuyer sur la touche pour augmenter la longueur de point.

La longueur de point peut être réglée sur une plage de 0,2 à 5,0.

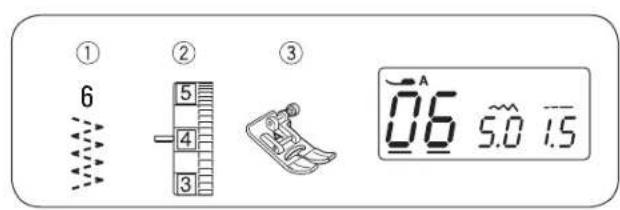

Point zigzag cousu

Point type: 06 Tension de fil : 3 à 6 Pied-de-biche Pied pour zigzag

Ce point est utilisé pour les finitions des coutures sur des tissus synthétiques et autres qui ont tendance à onduler. Ce point est idéal pour réparer et rapiécer des déchirures.

Placer le tissu de sorte à obtenir un ourlet de 1,5 cm (5/8').

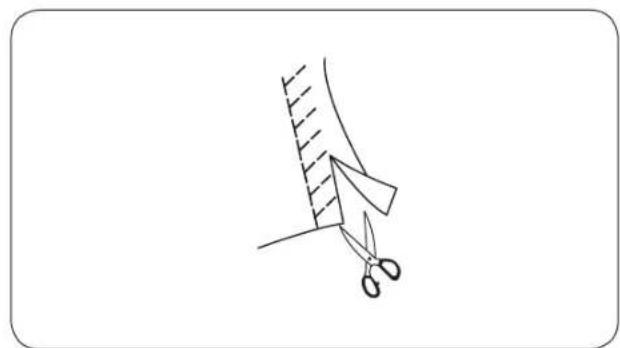

Couper l'excédent de tissu immédiatement à côté des points de couture. Ce faisant, veiller à ne pas couper dans les points.

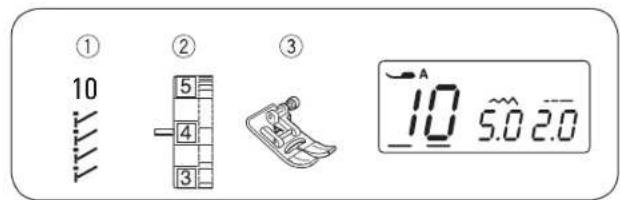

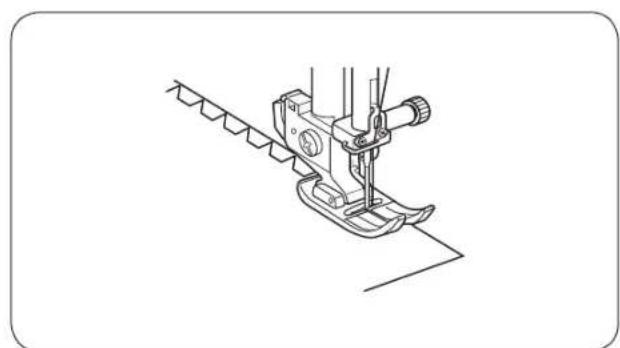

Point de surjet stretch

Point type : 10 Tension de fil : 3 à 6 Pied-de-biche : Pied pour zigzag

Placer le tissu de sorte à obtenir un ourlet de 1,5 cm (5/8"). Couper l'excédent de tissu immédiatement à côté des points de couture. Ce faisant, veiller à ne pas couper dans les points.

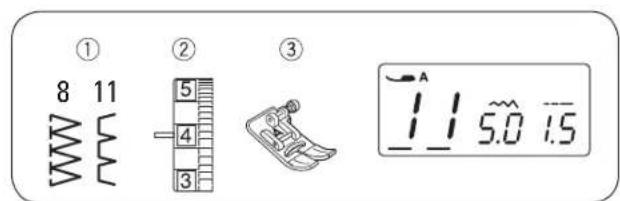

Réglage de la machine

Point type: 8 ou 11 Tension de fil: 3 à 7 Pied-de-biche: Pied pour zigzag

Guider prudemment le tissu de sorte que l'aiguille s'abaisse à côté du bord lorsqu'elle pique à droite.

① 0

② 18

③ 19

④ 20

Diverses boutonnières et leur emploi respectif

Boutonnière à linge

Cette boutonnière à linge est généralement utilisée pour des tissus fins à moyennement lourds. La taille de la boutonnière est automatiquement définie en posant le bouton sur la face arrière du pied tracteau pour boutonnière.

Boutonnière tailleur

Cette boutonnière est utilisée pour des tissus moyens à lourds, en particulier pour les chemises et les vêtements d'enfants.

Boutonnière à œillet

La boutonnière à œillet est généralement utilisée pour des tissus moyennement lourds à lourds. Elle convient pour les boutons plus grands et plus épais.

Boutonnière stretch

Cette boutonnière convient pour les tissus stretch. Elle peut aussi être employée comme boutonnière décorative.

Remarque:

Pour coudre les boutonnières 18 à 20, procédez exactement comme pour une boutonnière à linge (se référer aux pages 32 à 33).

La taille de la boutonnière est automatiquement définie en posant le bouton sur la face arrière du pied tracteur pour boutonnière R.

Le support pour bouton du pied peut accueillir un bouton d'un diamètre jusqu'à 2,5 cm (1').

Parfois, les tailles de boutonnière doivent être modifiées pour s'adapter à des matériaux lourds ou spécifiques et certains fils.

Réaliser une boutonnière d'essai sur un échantillon de tissu pour contrôler les réglages.

Positionner le bouton sur l'échantillon de tissu et marquer les bords supérieur et inférieur afin de déterminer la position de la boutonnière sur le tissu.

La triplure (tissu en armure toile apprêtée) s'utilise pour les tissus stretches.

① 0

②

(3)

Boutonnière à linge

Point type : 00 Tension de fil : 1 à 5 Pied-de-biche Pied traineau pour boutonnière Symbole de levier pour boutonnière

-Réalisation

Appuyer sur la touche «Arrêt d'aiguille haut / bas» pour lever l'aiguille. Mettre en place le pied traineau pour boutonnière R de sorte que la goupille 2 s'encliquette dans la goujure de la tige du pied-de-biche.

① Goujures ② Goupilles

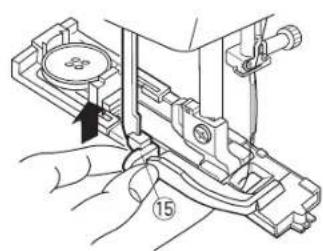

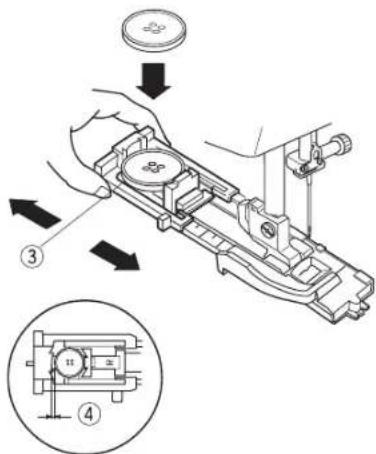

2. Tirer le support pour bouton ③ vers l'arrière et y poser le bouton. Presser ensemble le support pour bouton contre le bouton.

Remarque :

Si le bouton est très écais, essayer d'abord de le faire passer par une boutonnière d'essai réalisée sur un échantillon de tissu.

Si le bouton ne passe que difficilement dans la boutonnière, la boutonnière peut être allongée en retirant un peu le support pour bouton. La boutonnière est ainsi allongée.

③ Support pour bouton 4 Interstice supplémentaire

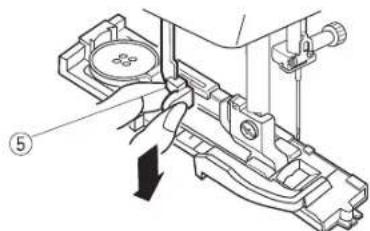

3 Tirer le levier pour boutonnière aussi loin que possible vers le bas.

⑤ Levier pour boutonnière

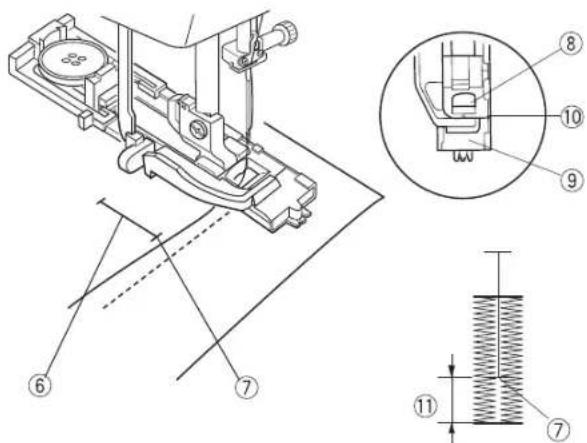

Glisser l'angle du tissu sous le pied. Appuyer deux fois sur la touche «Arrêt d'aiguille haut / bas». Retirer le tissu vers la gauche pour pouvoir tirer l'aiguille à travers l'ouverture du pied. Placer le tissu sous le pied et abaisser l'aiguille au point de départ du repère de la boutonnière 6 Abaisser ensuite le pied traîneau pour boutonnière R.

Remarque:

Vérifier qu'il n'y a pas d'interstice entre le curseur et la butée d'arrêt. Sans quoi la boutonnière ne sera pas cousue à la bonne position.

⑥ Repère de la boutonnière ⑦ Point de départ ⑧ Curseur 9 Butée d'arrêt 10 Pas d'interstice 11 Différence de longueur due à un interstice

5 Mettre la machine en marche pour coudre la boutonnière. La boutonnière est automatiquement cousue. La machine coud d'abord le côté gauche. 6 La machine coud ensuite la bride arrière et enfin le côté droit. 7 La machine coud ensuite la bride avant puis s'arrête automatiquement.

Remarque:

Si vous commencez à coudre la boutonnière sans abaisser le levier pour boutonnière, le message «BL» apparaît à l'écran et le symbole de levier pour boutonnière © ligature.

Abaisser le levier pour boutonnière et redémarrer la machine.

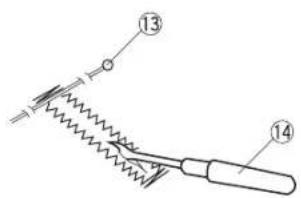

Enlever le tissu et piquer une épingle ①3 directement sous la bride pour éviter de couper les points d’arrêt. Couper l’ouverture à l’aide d’un découvert ④ 13 Goupille 14 Découvert 9 Une fois la couture de boutonnière terminée, appuyer sur le levier pour boutonnière aussi loin que possible vers le haut. 15 Levier pour boutonnière

- Ajustement de la largeur de point

Appuyer sur les touches de commande du curseur pour placer le curseur sous la valeur de largeur de point «5,0» ① (réglage par défaut).

Appuyer sur la touche pour réduire la largeur de boutonnière ②.

Appuyer sur la touche pour augmenter la largeur de boutonnière ③

Selon la boutonnière, la largeur de point peut être réglée sur une plaque de 2,5 à 7,0.

- Ajustement de la densité de point

Appuyer sur les touches de commande du curseur pour placer le curseur sous la valeur de densité de point «0,4» ① (réglage par défaut).

Appuyer sur la touche pour augmenter la densité de point. ②

Appuyer sur la touche pour réduire la densité de point. ③

Selon la boutonnière, la densité de point peut être réglée sur une plage de 0,2 à 0,8.

Boutonnière tailleur

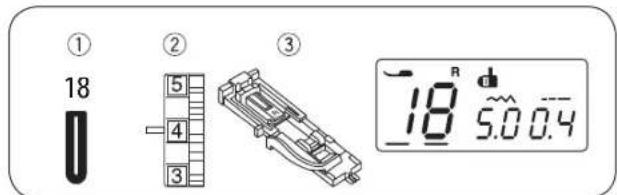

Point type: 18 Tension de fil: 1 à 4 ③ Pied-de-biche Pied traineau pour boutonnière L'opération de couture est identique à la réalisation d'une boutonnière à linge.

La largeur de point peut être réglée sur une plaque de 2,5 à 5,5.

Pour plus d'informations sur l'ajustement de la largeur ou de la densité de point, se référer à la page 34.

Boutonnière à œillet

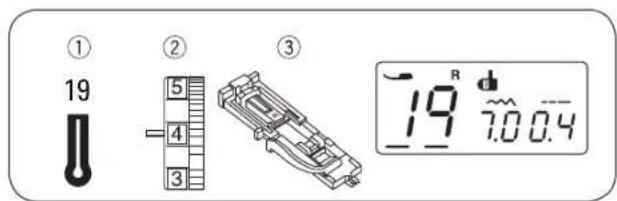

Point type : 19 Tension de fil : 1a4 Pied-de-biche : Pied traneau pour boutonnière L'opération de couture est identique à la réalisation d'une boutonnière à linge.

Ouvrir la boutonnière à l'aide d'un découvre-t and d'une pince à ceils lets 4

Pince à cellets

La largeur de point peut être réglée sur une plage de 5,5 à 7,0. Pour plus d'informations sur l'ajustement de la largeur ou de la densité de point, se référer à la page 34.

• Accessoires spéciaux

Boutonnière stretch

① Point type : 20 Tension de fil : 1 à 4 ③ Pied-de-biche : Pied traîneau pour boutonnière

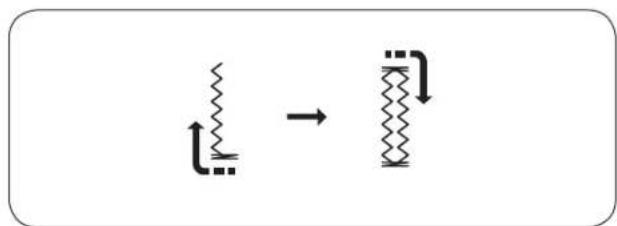

La machine coud d'abord la bride avant puis le côté gauche.

La machine coud ensuite la bride arrière, le côté droit puis s'arrête automatiquement.

La largeur de point peut être réglée sur une plage de 2,5 à 7,0.

La densité de point peut être réglée sur une plage de 0,5 à 1,0.

Pour plus d'informations sur l'ajustement de la largeur ou de la densité de point, se référer à la page 34.

①

③

Boutonnière avec armature en fil

① Point type : 00 Tension de fil : 1 à 5 ③ Pied-de-biche : Pied traineau pour boutonnière

Répéter l'opération telle que décrite pour une boutonnière à linge. Adapter la largeur de point suivant l'épaisseur du fil utilisé.

Avec le pied traineau pour boutonnière relevé, accrocher l'armature en fil sur l'ergot ① situé sur la face arrière du pied traineau pour boutonnière. Tirer les extrémités sous le pied traineau pour boutonnière vers soi de sorte qu'elles ne soient plus visibles sur l'avant. Accrocher l'armature en fil dans l'entaille ② sur la face avant du pied traineau pour boutonnière pour qu'elle soit fixée.

Piquer la pièce d'ouvrage avec l'aiguille à l'endroit où la boutonnière doit commencer et abaisser le pied-de-biche.

Ergot ② Entaille le

2 Mettre la machine en marche et coudre la boutonnière. Les deux côtés de la boutonnière et des points d'arrêt sont cousus sur l'armature en fil.

Enlever le tissu de la machine et couper uniquement les fils de couture.

③ Fil d'aiguille (fil supérieur) ④ Fil de canette (fil inférieur)

3 Tirer l'armature en fil aux extrémités libres afin de la fixer. Enfiler l'extrémité du fil d'armature dans une aiguille pour couture manuelle. Tirer ensuite les fils sur l'envers du tissu et les nouer.

Remarque :

Couper l'armature en fil sur les deux côtés une fois qu'elle a été fixée sur le tissu et ne peut plus glisser.

Programme de reprisage

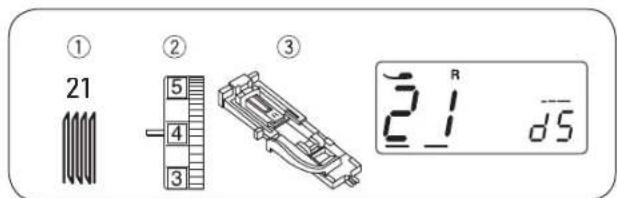

Point type: 21 Tension de fil: 3a6 ③ Pied-de-biche: Pied traîneau ou pour boutonnière

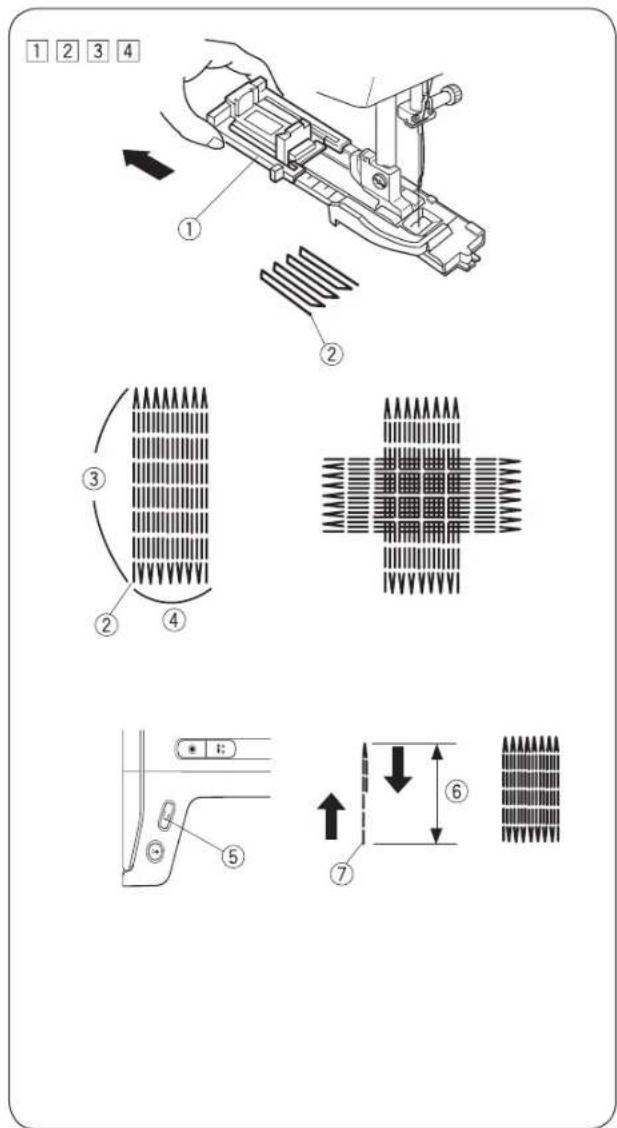

Début de la couture

Tirer le support pour bouton 1 vers l'arrière. 2 Placer la pièce d’ouvrage sous le pied. Appuyer deux fois sur la touche «Arrêt d’aiguille haut / bas». Tourner le tissu vers la gauche pour pouvoir tirer les deux fils sous le pied. 3 Abaisser le pied et mettre la machine en marche. La machine coud des points d’arrêt, 16 rangées de reprisage, à nouveau des points d’arrêt et s’arrête automatiquement. 4 Tourner le tissu puis répéter l’opération de couture.

Support pour bouton ② Point de départ ③ 2cm (3 / 4') ④ 0.7 ~cm (9 / 32'')

Reprisage d'une petite surface

Pour coudre une surface de reprisage inférieure à 2 cm (3/4") arrêter d'abord la machine après avoir cousu la longueur requise

6 puis appuyer sur la touche pour couture en arrière ⑤

La longueur requise est ainsi définie.

Remettre la machine en marche et poursuivre la couture jusqu'à ce que la machine s'arrête automatiquement.

⑤ Touche pour couture en arrêté 6 Longueur requise ⑦ Point de départ

Reprise d'une surface de même taille

Pour reprendre une autre surface de même taille, il suffit de démarrer simplement la machine.

Égalisation de la surface de reprisage

Pour égaliser la surface de reprisage, procéder comme suit : appuyer sur les touches de commande du scourer pour placer le scourer sous la valeur «d5» (réglage par défaut).

Si le côté droit de la surface de reprisage est plus bas que le côté gauche, appuyer sur la touche / pour définir la valeur sur une valeur de «d6» à «d9» et égaliser la surface de reprisage.

Si le côté gauche de la surface de reprisage est plus bas que le côté droit, appuyer sur la touche / pour définir la valeur sur une valeur de «d1» à «d4» et égaliser la surface de reprisage.

Réalisation d'une bride de renfort

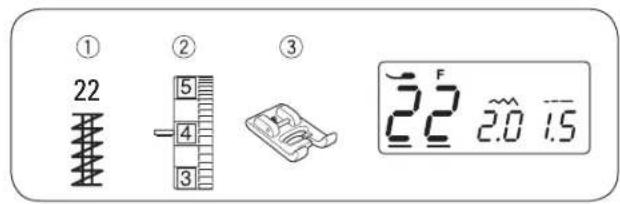

Point type : 22 Tension de fil : 3 à 6 Pied-de-biche : Pied pour point satin

La bride sert à renforcer des poches, des soufflets et passants de ceinture, qui nécessitent une stabilité accrue.

Début de la couture

Mettre la machine en marche et coudre jusqu'à ce qu'elle s'arrête automatiquement. La machine coud une bride longue de 1,5 cm (5/8").

① 1,5cm (5 / 8^)

-Réalisation d'une bride plus courte

Mettre le régulateur de vitesse sur une vitesse inférieure.

Pour coudre une bride inférieure à 1,5 cm (5/8") arrêtez d'abord la machine après avoir cousu la longueur requise ② puis appuyez sur la touche pour couture en arrière ③

La longueur de la bride est ainsi définie.

Remettre la machine en marche et poursuivre la couture jusqu'à ce que la machine s'arrête automatiquement.

② Longueur requise ③ Touche pour couture en arrêt ④ Longueur de bride ⑤ Point de départ

-Réalisation d'une bride de même taille

Pour coudre une autre bride de même taille, il suffit de démarrer simplement la machine.

Réalisation d'éclissements

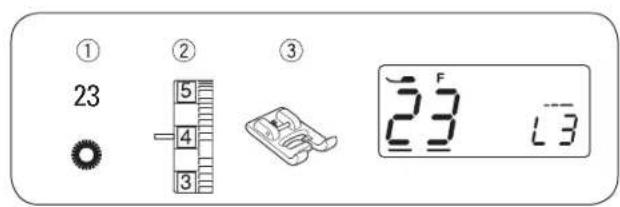

Point type : 23 Tension de fil : 1 à 4 ③ Pied-de-biche : Pied pour point satin

L'élastique sert pour les trous de ceinture, etc.

Début de la couture

Monter le pied pour point satin F.

Mettre la machine en marche. La machine s'arrête automatiquement en fin de couture.

Ouvrir l'œillet à l'aide d'une alène, d'une pince à cellets ou de ciseaux pointus.

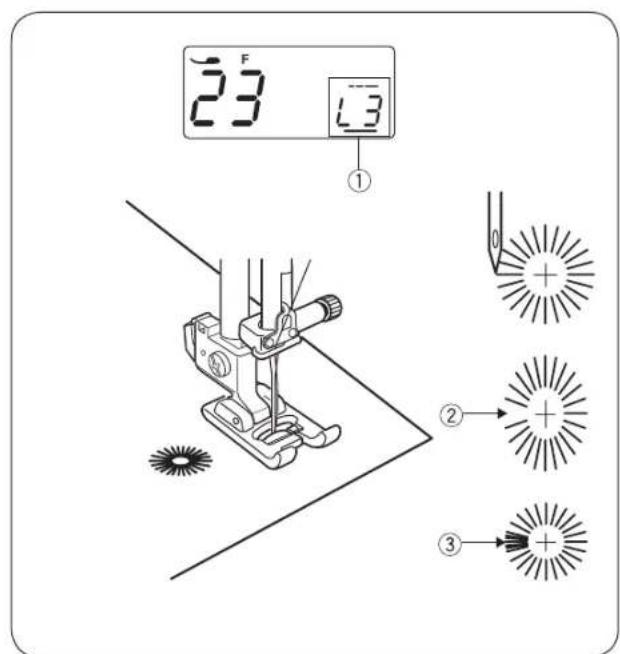

Ajustement de la forme d'un feuillet

Pour ajuster la forme d'un œillet, procéder comme suit : appuyer sur les touches de commande du curseur pour placer le curseur sous la valeur «L3» (réglement par défaut). Si l'œillet est étiré, appuyer sur la touche pour le desserrer. (L1~L2)

Si l'oeillet est trop serré, appuyer sur la touche pour l'étirer. (L4~L5)

Remarque :

La forme peut être réglée sur une plage de L1 à L5 (le réglage par défaut est L3).

Mise en place d'une fermeture à glissière

Point type : 01 Tension de fil : 1 à 4 ③ Pied-de-biche : Pied pour zigzag Pied pour fermeture à glissière

Fixation de fermeture à glissière

Introduire la goupille de la semelle pour fermeture à glissière dans la goulotte du support de pied.

Pour coudre le côté gauche de la fermeture à glissière, fixer le pied pour fermeture à glissière avec la goupille 3 sur le côté droit.

Pour coudre le côté droit sur le côté gauche.

Goupille Couture du côté gauche Couture du côté droit

Préparation du tissu

Ajouter 1 cm (3/8') à la longueur de la fermeture à glissière. Cela correspond à la taille de l'ouverture.

Endroit du tissu 1 cm (3/8') Taille de l'ouverture Longueur de la fermeture à glissière Cursor Dents de la fermeture à glissière Ruban de la fermeture à glissière Envers du tissu Fin de l'ouverture

Poser le tissu endroit contre endroit et coudre jusqu'à la fin de l'ouverture de la fermeture à glissière. Ce faisant, prévoir un surplus de couture de 2 cm (13/16). Arrête la couture avec des points d'arrêt. Monter le pied pour zigzag. Bâtir le long de l'ouverture de la fermeture à glissière avec un point de longueur 4,5.

10 2 cm (13/16') 11 Ouverture de la fermeture à glissière (point de bati) 12 Arrêter la couture avec des points d'arrêt 13 Fin de l'ouverture 14 Couture

Remarque:

Réduire la tension de fil à 1 pour le point de bati.

Début de la couture

Replier le surplus de couture supérieur vers le haut. Replier le surplus de couture inférieur vers l’arrête de façon à obtenir un pli de 0,3 cm (1/8").

Positionner les dents de la fermeture à glissière à côté du pli et les épingler.

Tissu inférieur 2 Fin de l'ouverture de la fermeture à glissière Dents de la fermeture à glissière ④ 0.3cm(1 / 8^ ) ⑤ Envers du tissu supérieur 6 Taille de l'ouverture ⑦ Plure

Fixer le pied pour fermeture à glissière avec la goupille sur le côté droit. Coudre à travers toutes les couches à partir de l'ouverture de la fermeture à glissière en guidant la rangée de dents de la fermeture à glissière le long de l'arête du pied.

3 Arrêter la machine lorsque le pied est à une distance de 5 cm (2") par rapport au curseur du ruban de fermeture à glissière. Abaisser l'aiguille dans le tissu et relever le pied. Ouvrir la fermeture à glissière, abaisser le pied et coudre le reste de la couture. 8 Curseur 9 5 cm (2")

4 Fermer la fermeture à glissière et déployer le tissu supérieur à plat sur la fermeture à glissière. Faufiler le tissu supérieur sur le ruban de fermeture à glissière. 10 Point de bâti

5 Enlever le pied et le fixer avec la goupille sur le côté gauche. Coudre en arrière 1 cm (3/8") sur la fin de l'ouverture. Tourner le tissu de 90 degrés puis coudre à travers la pièce d'ouvrage et le ruban de fermeture à glissière. Point en arrêt

6 Arrêter la machine lorsque le pied est à une distance de 5 cm (2") par rapport au curseur du ruban de fermeture à glissière. Abaisser l'aiguille dans le tissu et relever le pied. Enlever les points de bati. Point de bati

7 Ouvrir la fermeture à glissière, abaisser le pied et coudre le reste de la couture. Enfin, enlever les points de bati sur le tissu supérieur.

Point invisible

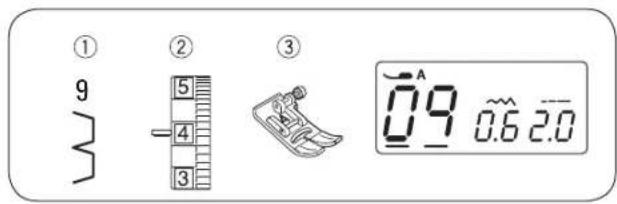

① Point type:09 Tension de fil : 1 à 4 Pied-de-biche: Pied pour zigzag

1 (1)

(2)

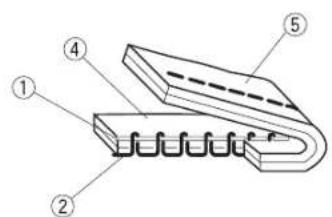

Plier un ourlet avec l'envers du tissu vers le haut de sorte à avoir un surplus de 0,4 à 0,7 cm (1/4" - 7/16").

Envers du tissu 0,4 - 0,7 cm(1/4" - 7/16")

(1) Pour les tissus lourds, qui ont tendance à onduler, les bords de coupe devraient préalablement être surfilés. (2) Pour les tissus légers, replier l'ourlet sous le tissu.

2 Placer le tissu de sorte que, dans la position tout à fait à gauche, l'aiguille transperce uniquement le bord du revers.

Lorsque l'aiguille se déplace vers le côté gauche Lorsque l'aiguille se déplace vers le côté droit

3 En fin d'opération de couture, ouvrir le tissu.

Remarque:

Si l'aiguille pique trop loin sur l'envers, le point est visible sur l'endroit du tissu.

(3)

1 2 3

8 9

Couture de boutons

Point type : 05 Tension de fil : 3 à 7 Pied-de-biche : Pied pour boutons Griffe d'entrainement : Abaissee

Prudence:

Mettre le commutateur principal sur arrêt avant de changer le pied-de-biche.

1 Abaisser la griffe d'entraînement. Mettre le régulateur de vitesse de progression de la machine à coudre sur une vitesse inférieure. Accrocher la goupille arrière de la semelle au moyeu arrière de la tige du pied-de-biche. Goupille arrière de la semelle ② Encoche sur la tige du pied-de-biche 3 Abaisser lentement le levier du pied-de-biche tout en maintenant le pied-de-biche avec les doigts jusqu'à ce qu'il s'encliquette. Relever le pied-de-biche.

4 Poser le bouton sur le tissu et tourner le volant pour piquer l'aiguille dans le trou gauche du bouton. 5 Maintenir le bouton en abaissant le pied-de-biche en position et aligner horizontalement les trous du bouton par rapport au pied-de-biche. 6 Tourner le volant de sorte que l'aiguille pique dans le trou droit du bouton. Le cas échéant, ajuster la largeur de point. Coudre plusieurs points.

8 En fin d'opération de couture, couper le fil. Ce faisant, laisser 3 - 4 cm du fil sur le bouton. 9 À l'aide d'une aiguille pour couture manuelle, tirer le fil supérieur vers l'envers du tissu et nouer les fils. * Une fois le bouton cousu, relever la griffe d'entrainement en position de couture normale.

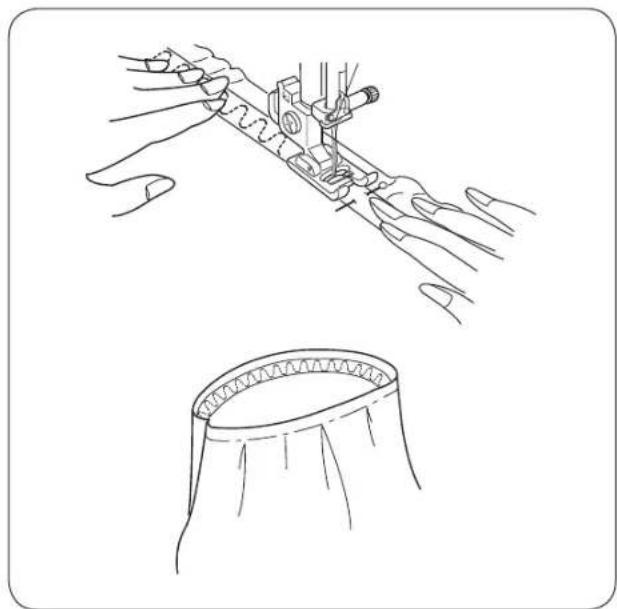

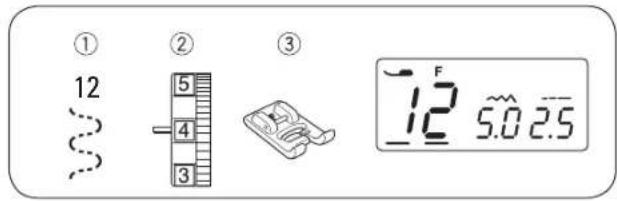

Couture de rubans élastiqués

① Point type: 12 Tension de fil: 3 à 7 ③ Pied-de-biche: Pied pour point satin

Subdiviser en quatre le ruban élastique et repérer les quarts. Répartir ces quarts sur les coutures avant médianes, les coutures arrière médianes et les coutures latérales et épinger le ruban élastique sur le tissu.

Placer le ruban élastique sous le pied et le coude tout en l'étirant de manière régulière.

Vari-Overlock (ourlet coquille)

Point type: 15 Tension de fil: 6-8 Pied-de-biche: Pied pour point satin

Utiliser un tissu léger (p. ex. tricot). Plier le tissu comme illustré et coudre sur la piuure. L'aiguille doit à peine sortir du bord replié afin d'obtenir l'effet Vari-Overlock (point coquille) sur le bord. Le cas échéant, augmenter légèrement la tension du fil.

Les points de surjet Vari-Overlock conviennent aussi pour coudre dans n'importe quel sens des ouvrages en mailles, des jeans, souples ou des tissus soyeux.

Appliques

Point type : 5, 24, 25 ou 26 Tension de fil : 1 à 4 Pied-de-biche : Pied pour point satin

• La largeur du point type 5, 24, 25 ou 26 peut être ajustée sans modifier la position médiane de l'aiguille.

Placer une pièce d'applique sur le tissu et la fauiller resp. l’épingler.

En cousinant, guider le tissu de sorte que l'aiguille descende dans le tissu en suivant le bord extérieur de l'applique.

Applique Bord extérieur

- Ajustement de la largeur de point

Sélectionner le point type 24.

Appuyer sur les touches de commande du curseur pour placer le curseur sous la valeur de largeur de point «3,5» (réglage par défaut).

Appuyer sur la touche pour réduire la largeur de point. ④ Appuyer sur la touche pour augmenter la largeur de point. ⑤ La largeur de point varie suivant la position médiane de l'aiguille ⑥.

3 Largeur de point (3,5) 4 Point type 24 (largeur de point diminuée) 5 Point type 24 (largeur de point agrandie) ⁶ Position d'aiguille mediane

Point de feston / point coquille

Point type : 37 Tension de fil : 3a6 Pied-de-biche Pied pour zigzag

• Le point type 45 convient également.

Coudre à une distance de 1 cm (3/8") environ du bord du tissu.

Découper le tissu côte extérieure des points comme illustré. Ce faisant, faire attention à ne pas couper le fil.

Nids d'abeilles

Point type: 01 et 17 Tension de fil: 3 à 6 Pied-de-biche Pied pour point satin

Les fronces sont un motif courant dans la confection des vêtements d'enfants ou de chemisiers féminins.

Choisir un tissu léger ou une toile fine, p. ex. de la batiste. Couper le tissu sur une largeur trois fois supérieure à la largeur visée. Avec une longueur de point de «5,0», coudre des rangées de points droits à une distance de 1,0 cm (3/8") dans la zone à smocker.

Remarque :

Avant de commencer à coudre, tirer le fil inférieur 10 à 15cm (4^ 6^ ) environ vers l'arrière sous le pied-de-biche.

Nouer les fils en bordure Tirer les fils de canette (fils inférieurs) de l'autre côté pour répartir régulièrement le fronçage

Coudre les points smocks entre les rangées de fronces.

Tirer sur les points droits pour les enlever.

Bords avec fils noués Fronçages

Remarque:

Un effet analogue peut être obtenu en utilisant un fil élastique comme fil inférieur. Embobiner le fil élastique à la main. Utiliser un point droit.

Couture d'assemblage de morceaux de patchwork

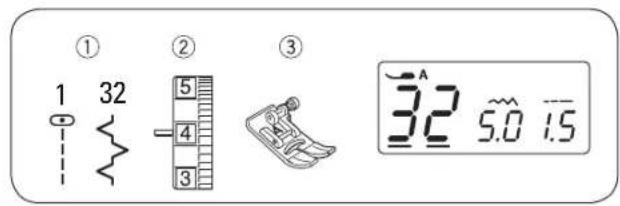

Point type: 01 et 32 Tension de fil: 3 à 6 Pied-de-biche: Pied pour zigzag

Poser les morceaux de patchwork sur I'endroit Iun a cotedel'autre. Selectionner le point type 01. En cousinant, laisser un surplus exactement de O,6 cm (1/4") pour l'ourlet.

Envers du tissu Endroit du tissu

2 Sélectionner le point type 32. 3 Ouvrir les surplus de couture et les repasser.

Coudre le point type 32 sur l'endroit de l'ouvrage sur le centre de la ligne de couture.

33 34 * Les points types 13, 33, 34 conviennent également.

Point entre-deux

Point type: 31 Tension de fil: 3 à 6 Pied-de-biche Pied pour point satin

Ce point est utilisé pour assembler deux morceaux de tissus en formant un jour pour un aspect plus travaillé à l'ouvrage.

Replier les bords de tissu de part et d'autre sur 1,5 cm (5/8") et repasser. Faufiler les deux bords à une distance de 0,3 cm (1/8") sur du papier ou de l'entoilage déchirable. Coudre lentement en guidant le tissu de sorte que l'aiguille atteigne les deux bords reliés.

Retirer le papier/l'entoilage déchirable une fois la couture terminée.

Les points types 13 et 16 conviennent également.

Point de matelassage

Point type: 40 Tension de fil: 3 à 6 Pied-de-biche Pied pour point satin

Le plus facile et le plus rapide pour piquer des petites surfaces est de réaliser préalablement un point en piqué libre programme.

Placer le matériel de rembourssage (ouatage) entre le tissu supérieur et le tissu inférieur.

Point satin

Point type: 45 Tension de fil: 3a6 Pied-de-biche Pied pour point satin

• Les points types 42 à 44 et 46 conviennent également pour les points satin.

Pour obtenir de meilleurs résultats de couture sur des tissus stretchs ou élastiques, il est conseillé d'utiliser une triplure sur l'envers du tissu.

Appuyer sur la touche «Couture automatique» pour coudre un point d'arrêt à la fin du motif de point actuel.

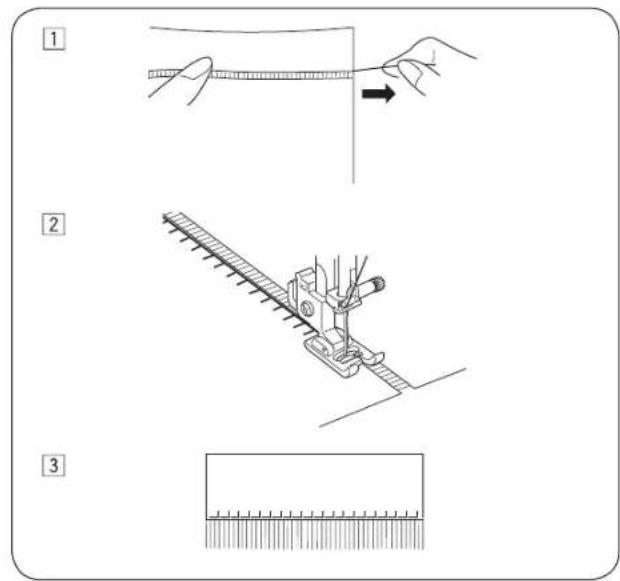

Couture de franges

Point type : 24 Tension de fil : 3 à 6 Pied-de-biche Pied pour point satin

Les franges confèrent au linge de table et écharpes ou étoles un style particulier. Choisir un tissu en fibres résistantes comme le lin, duquel les fils peuvent être facilement retirés.

1 Découper prudemment le tissu en suivant son tissage. Enlever un seul fil ou brin sur le côté à partir duquel les franges doivent commencer. Coudre en suivant le côté gauche de sorte que les points sur le côté droit tombent dans le vide. 3 Enlever tous les fils excédants à droite, à côté des points, afin de former des franges.

Point de broderie ajourée

Point type : 24 Tension de fil : 3 à 6 ③ Pied-de-biche Pied pour point satin

Le point de broderie ajourée se réalise suivant la même procédure que pour coudre des franges. Choisir un tissu en fibres résistantes comme le lin, duquel les fils peuvent être facilement retirés.

1 Découper prudemment le tissu en suivant son tissage. Déterminer la largeur du point de broderie ajourée et tirer à chaque extrémité un brin de fil ou un fil de tissu. 2 Coudre en suivant le côté gauche et guider le tissu de sorte que les points sur le côté droit tombent dans le vide. Sans avoir nous le côté gauche, tourner le tissu de. Procéder de même sur l'autre côté. 3 Tirer les brins de fil ou fils de tissu entre les points.

Point de croix

Point type : 39 Tension de fil : 3 à 6 Pied-de-biche : Pied pour point satin

Ce point permet de créer des broderies au point de croix deux fois plus vite qu'en brodant à la main.

• Si la touche «Couture automatique» est enfoncée avant de commencer à coudre, la machine coud une unité du point de croix puis s'arrête automatiquement.

Utiliser de préférence comme tissu support un tissu dense avec une armure toile comme une toile de lin ou une flanelle de laine. Si un tissu plus fin est utilisé, l'utilisation d'un entoilage déchirable est préconisée.

Adapter la largeur et la longueur du point suivant le motif choisi. Repérer le centre du motif ou, s'il s'agit d'une cordure, déterminer un point de départ.

Appuyer sur la touche "Couture automatique" pour commencer à coudre et pour terminer.

Points décoratifs

Point type: 12, 27 à 30, 38, 41, 48 ou 49 Tension de fil: 3 à 6 Pied-de-biche: Pied pour point satin

Pour obtenir les meilleurs résultats, orienter et guider prudement le tissu au cours de la progression de la couture avec points décoratifs.

Si nécessaire, utiliser un entoilage déchirable.

Combinaison de points décoratifs

Point type: 43 et 49 Tension de fil : 3 à 6 Pied-de-biche Pied pour point satin

Exemple : pour combiner deux unités de motif avec les points types 43 et 49.

1 Coudre le point 43 et appuyer sur la touche «Couture automatique» pour coudre la seconde unité. La machine s'arrête automatiquement une fois la seconde unité terminée. ① Touche «Couture automatique» 2 Sélectionner le point type 49. Appuyer sur la touche «Couture automatique» et commencer la couture. 3 La machine coud une unité de motif avec le point 43 puis s'arrête automatiquement. 4 Répéter l'opération telle que décrite précédemment.

Équilibrage

Les résultats de couture des points stretch varient selon les conditions de couture, p. ex. la vitesse de progression de la machine à coudre, le type de tissu, le nombre de couches.

Il est par conséquent recommandé de procéder d'abord à un essai sur un échantillon du tissu utilisé.

Si les motifs de stretch sont étirées, les corriger grâce à l'équilibrage.

Équilibrage

- Point type stretch

Si le motif est écrasé, tourner le bouton de réglage de l'équilibrage vers «+».

Si le motif est étiré, tourner le bouton de réglage de l’équilibrage vers «-».

-Régularité de la bride

Si le point n'atteint pas la position de départ, tourner le volant d'ajustage de l'équilibrage d'airnée vers le «+». Si le point n'atteint pas la position d'arrivée, tourner le volant d'ajustage de l'équilibrage d'airnée vers le «-».

Avertissement:

Mettre le commutateur principal sur arrêt avant d'entamer le nettoyage et débrancher la fiche secteur.

Pour démonter la machine, procéder exclusivement comme décrit ci-après.

Prudence:

Ne pas ranger la machine dans des endroits à fort taux d'humidité, ni à proximité d'une source de chaleur ou directement exposée à la lumière du soleil.

Remarque:

Nettoyer la surface de la machine avec un chiffon doux et du savon neutre. Après avoir nettoyé la machine, vérifier que l'aiguille et le pied-de-biche sont bien fixés.

Appuyer sur la touche «Arrêt d’aiguille haut / bas» pour lever l’aiguille. Puis débrancher la machine à coudre.

Retirer l'aiguille et le pied-de-biche.

Enlever la plaque de recouvrement en poussant le bouton de déverrouillage vers la droite. Retirer la canette. Éliminer à la brosse les poussières et peluches. (Il est aussi possible d'utiliser un aspirateur.)

Extraire les tiges filetées de la plaque à aiguille. Utiliser pour ce faire le tournevis en T fourni avec la machine. Enlever la plaque à aiguille ③. 2 Lever le porte-canette ⑤ et l'enlever. 3 Nettoyer le portecanette ⑤ à l'aide d'une brosse anti-peluches ④. 4 Nettoyer la griffe d'entraînement ⑥ et la coursière ⑦ à l'aide d'une brosse anti-peluches. 5 Nettoyer le centre de la coursière avec un chiffon sec.

① Tournevis en T ② Tiges filetées ③ Plaque à aiguille ④ Brosse anti-peluches ⑤ Portecanette ⑥ Griffe d'entraînement ⑦ Coursière

• La machine ne doit pas être huilée.

Mise en place du porte-canette

1 Mettre en place le portecanette de sorte que le bouton 3 tiennent dans la coursière à côté de la butée d'arrêt 2. 2 Mettre la canette en place. 3 Fixer la plaque à aiguille à l'aide des tiges filetées. Après avoir nettoyé la machine, vérifier que l'aiguille et le pied-de-biche sont bien fixés.

Portecanette Butée d'arrêt Bouton Tournevis en T Tiges filetées

Problèmes et signaux avertisseurs

Signal avertisseur	Cause	Remède
3524	La touche Marche / Arrêt est enforcée alors que la pédale de commande est connectée. La pédale de commande est défectueuse. (Le symbole de pédale de commande clignote en continu.)	Retirer le cable de la pédale. Contacter le centre de service après-vente ou le revendeur auprès duquel vous avez achété la machine.
5004	La machine s'arrête alors qu'une boutonnière est cousue sans abaisser le levier pour boutonnière.	Abaisser le levier pour boutonnière et redémarrer la machine.
8	Le dévidoir est poussé vers la croite. Pousser le dévidoir vers la gauche pour coudre.
3524	La machine démarre après s'être arrêtée à cause d'une surcharge.	Patiente au moins 15 secondes avant de redémarrer. Mettre le commutateur principal sur arrêt. Enlever les fils enroulés autour du relève-fil (coursière).

Signal acoustique	L'advertisseur sonore retentit dans les cas suivants :
Signal sonore bref	Fonctionnement normal
Deux signaux sonores brefs, un long	Fonctionnement non autorisé
Trois signaux sonores brefs	Couture de boutonnière terminée
Signal sonore long	Dysfonctionnement

Dépannage

Dérangement Cause Remède
Le fil d'iguille casse.	1. Le fil d'iguille n'est pas correctement enfilé.2. La tension du fil est trop élevée.3. L'iguille est tordue ou épointée.4. L'iguille n'est pas bien en place.5. Au début de l'opération de couture, le fil d'iguille et le fil de canette n'ont pas été correctement placés sous le pied-de-biche.6. Les fils n'ont pas été tirés vers l'arrière une fois la couture réalisée.7. Le fil est trop épais ou trop fin pour l'iguille.	Page 18. 19Page 23. 24Changer d'iguille.Page 14Page 20Page 25Page 14
Le fil de canette (inférieur) casse.	1. Le fil inférieur (de canette) n'a pas été bien enfilé dans la boîte à canette.2. Il y a une accumulation de poussières dans le porte-canette.3. La canette est endommagée et se laisse difficilement manœuvrer.4. Le fil est,enroule trop souplément autour d'une canette.	Page 17Page 51Changer de canette/page 15. 16
L'iguille se casse.	1. L'iguille n'est pas bien en place.2. La vis de fixation de l'iguille est desserrée.3. Les fils n'ont pas été tirés vers l'arrière une fois la couture réalisée.4. L'iguille est trop fine pour le tissu utilisé.5. Utiliser un pied-de-biche approprié pour le point type à coudre.6. L'iguille est mal place, tordue ou épointée.	Page 14Page 15Page 25Page 14Utiliser le pied-de-bicheadéquat.Changer d'iguille.
Points ratés	1. L'iguille et/ou les fils ne sont pas adaptés à l'ouvrage.2. Ce n'est pas l'iguille à talon bleu qui a été utilisée pour coudre des tissus stretches, des tissus très fins et des tissus synthétiques.3. Le fil d'iguille n'est pas correctement enfilé.4. Une aiguille de qualité inférieure a été utilisée.5. La tension du fil est trop élevé.	Page 14Page 14Page 18. 19Page 14Page 23. 24
L'ourlet ondule.	1. L'iguille est trop épaissé pour le tissu à coudre.2. La longueur de point est trop longue pour le tissu.	Page 14Raccourcir les points.
Le tissu n'est pas entrainé de manière régulière.	1. Il y a une accumulation de poussières sur la griffe d'entrainment.2. Les points sont trop fins.3. La griffe d'entrainment n'a pas été relevée après une couture avec griffe d'entrainment abaisée.	Page 51Espacer les points/page 14
Les points forment des bouches au revers de l'ouvrage cousu	1. Tension de fil insuffisante.2. Aiguille trop épaissé ou trop fine pour le fil.	Page 23. 24Page 14
La machine ne fonctionne pas.	1. La machine n'est pas branchée à la prise d'alimentation secteur.2. Un fil est resté coince dans la coursière.3. Le dévidoir n'a pas été repoussé vers la gauche après avoir embo-biné la canette.	Page 9Page 51Page 16
La boutonnière n'est pas cousue correctement	1. La densité de point est inadaptée pour le tissu à coudre.2. Aucune armure toile (triplure) appropriée n'a été utilisée pour un tissu stretch ou synthétique.	Page 34Utiliser une triplure.
La machine marche de manière irrégulière et est bruyante	1. Un fil est resté coince dans la coursière.2. Il y a une accumulation de poussières dans la coursière ou sur le portecanette.	Page 51Page 51
Bruit anormal dans la zone du crochet et points ratés	1. Le portecanette est usé ou endommagé. Remplacer le porteca-nette.

Récapitulatif

POINTS TYPES Posi		ion d'ailquille Longueur de point Largeur de point
00	M 0,2 - 0,8			2,5 - 7,0
01	M 0,0 - 5,0			0,0 - 7,0
02	M 0,0 - 5,0			0,0 - 7,0
03	M 1,0 - 4,0			0,0 - 7,0
04	M 1,0 - 4,0			0,0 - 3,0
05	M 0,2 - 5,0			0,0 - 7,0
06	M 0,2 - 5,0			0,0 - 7,0
07	M 1,0 - 5,0			0,0 - 7,0
08	M 1,0 - 5,5			4,5 - 7,0
09	M 0,2 - 5,0			0,0 - 1,2
10	M 1,0 - 5,5			2,5 - 7,0
11		M 1,0 - 5,0		2,5 - 7,0
12	M 1,0 - 2,5 2,5 - 7,0
13	M 1,0 - 2,5 2,5 - 7,0
14	M 1,0 - 5,0 0,0 - 7,0
15	M 0,2 - 5,0 0,0 - 7,0
16	M 1,0 - 5,2 5 - 7,0
17	M 1,0 - 5,2 5 - 7,0
18	M 0,2 - 0,8 2,5 - 5,5
19	M 0,3 - 0,8 5,5 - 7,0
20	M 0,5 - 0,2 5 - 7,0
21	- d1 - d9	-
22	M 1,0 - 5,5 1,0 - 5,0
23	- L1 - 5	-
24	M 1,0 - 2,5 1,0 - 7,0

POINTS TYPES Posifion d'aignaille Longueur de point Largeur de point
25	M 1,0 -2,5 1,0	-7,0
26	M 1,0 -2,5 1,0	-7,0
27	M 1,0 -2,5 2,5	-7,0
28	M 1,0 -2,5 2,5	-7,0
29	M 1,0 -2,0 2,5	-7,0
30	M 1,0 -2,5 2,5	-7,0
31	M 1,0 -2,5 2,5	-7,0
32	M 0,2 -2,5 0,0	-7,0
33	M 1,0 -2,5 2,5	-7,0
34	M 1,0 -2,5 2,5	-7,0
35	M 1,0 -4,0 0,0	-7,0
36	M 1,0 -4,0 0,0	-7,0
37	M 1,0 -2,5 2,5	-7,0
38	L 1,0 -2,5 2,5	-7,0
39	M 1,0 -2,5 2,5	-7,0
40	M 1,0 -2,5 2,5	-7,0
41	M 1,0 -2,5 2,5	-7,0
42	L 0,2 -2,8 2,5	-7,0
43	M 0,2 -2,8 2,5	-7,0
44	M 0,2 -2,8 2,5	-7,0
45	L 0,2 -2,8 2,5	-7,0
46	L 0,2 -2,8 2,5	-7,0
47	M 1,0 -2,5 2,5	-7,0
48	M 1,0 -2,5 2,5	-7,0
49	L 1,0 -2,5 2,5	-7,0

FR-11/2016 - 1ère édition

5060007.0.02/808850768

© BERNINA International AG

Steckborn CH, www.bernina.com
