RADIOPLEX II - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de détecteur	Détecteur de mouvement sans fil
Technologie	Radiofréquence
Portée de détection	Jusqu'à 12 mètres
Angle de détection	90 degrés
Alimentation	Pile 9V
Durée de vie de la batterie	Environ 1 an
Installation	Facile à installer, sans câblage nécessaire
Maintenance	Vérification régulière de la batterie et nettoyage des capteurs
Sécurité	Résistant aux fausses alarmes, conçu pour une utilisation en extérieur
Compatibilité	Compatible avec les systèmes d'alarme sans fil
Dimensions	Compact, léger
Garantie	2 ans

FOIRE AUX QUESTIONS - RADIOPLEX II OPTEX

Comment installer le détecteur OPTEX RADIOPLEX II ?

Pour installer le détecteur OPTEX RADIOPLEX II, suivez les instructions dans le manuel d'utilisation. Assurez-vous de le positionner à une hauteur de 2 à 2,5 mètres et de le diriger vers la zone à surveiller.

Que faire si le détecteur ne s'active pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas faibles. Assurez-vous également que le détecteur est correctement configuré et que le mode d'activation est approprié.

Comment régler la sensibilité du détecteur ?

La sensibilité du détecteur peut être réglée via le menu de configuration accessible avec la télécommande fournie. Reportez-vous à la section de réglage de la sensibilité dans le manuel d'utilisation.

Que faire si le détecteur envoie des fausses alertes ?

Vérifiez si des objets en mouvement, comme des arbres ou des animaux, se trouvent dans le champ de détection. Vous pouvez également ajuster la sensibilité du détecteur pour réduire les fausses alertes.

Le détecteur fonctionne-t-il en extérieur ?

Oui, le détecteur OPTEX RADIOPLEX II est conçu pour une utilisation en extérieur. Assurez-vous qu'il est installé dans un endroit protégé des intempéries et des rayons directs du soleil.

Comment remplacer les piles du détecteur ?

Pour remplacer les piles, ouvrez le compartiment des piles situé à l'arrière du détecteur. Retirez les anciennes piles et insérez de nouvelles piles de type AA en respectant la polarité.

Le détecteur peut-il être utilisé avec un système de sécurité existant ?

Oui, le détecteur OPTEX RADIOPLEX II peut être intégré à de nombreux systèmes de sécurité existants. Consultez le manuel d'utilisation pour les instructions d'intégration spécifiques.

Y a-t-il une garantie pour le produit ?

Oui, le détecteur OPTEX RADIOPLEX II est généralement livré avec une garantie de 2 ans. Vérifiez les détails de la garantie dans le manuel ou sur le site du fabricant.

MODE D'EMPLOI RADIOPLEX II OPTEX

Portée de détection maximum: 100m

Merci d'avoir fait l'acquisition de notre produit. Lisez attentivement les instructions suivantes avant de commencer l'installation. Assurez-vous que la personne chargée de la gestion du système conserve le présent manuel en lieu sûr, à des fins de maintenance et de gestion.

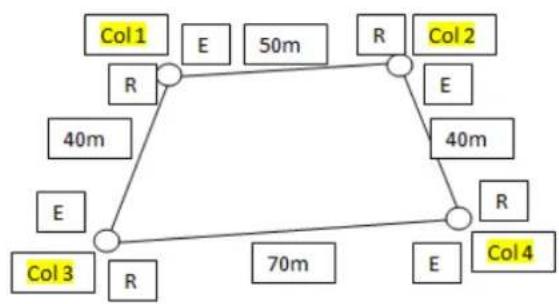

Important

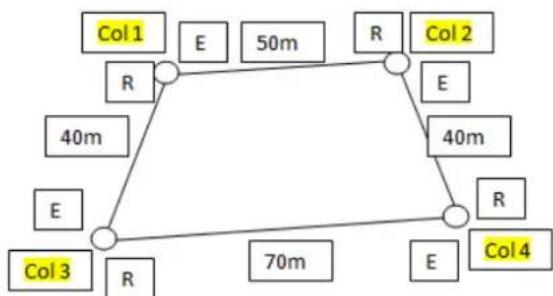

Vous venez de recevoir plusieurs colonnes.

Chaque colonne porte un numéro et doit être positionnée comme indiqué sur le plan joint à la documentation technique.

En cas de non-respect, l'ensemble du système ne fonctionnera pas.

En effet, les colonnes ont été programmées en usine suivant l'ordre établi.

Example:

Radioplex II

Barrières infrarouges de 8 à 16 faisceaux

Les barrières RADIOPLEX II® ont été conçues pour permettre d'atteindre le plus haut niveau de sensibilité de détection tout en minimisant les risques de fausses alarmes.

De 8 à 16 faisceaux, elles répondent à la plupart des besoins en sécurisation périmétrique. Le circuit de discrimination brouillard permet d'éviter les fausses alarmes dues aux conditions climatiques.

- Caractéristiques :

• Portée à l'extérieur de 10 à 100 mètres
• Hauteur de 2 mètres - 4 fréquences
• Alimentation par piles lithium
• Température d'utilisation -35°C à +60°C
• Sortie alarme Contacts NO/NC Sortie brouillard Contacts NO/NC
• Coupure de 50 à 500 ms
• Autoprotection Microrupteur NF
• Signalisation par LEDs, émission, alarme, discriminador de brouillard

Double direction ou fixation murale, d'une hauteur de 2 mètres, d'une portée de 10 à 100 mètres, les colonnes répondent à tous les besoins.

Protection contre le vandalisme.

Le capot en polycarbonate est très résistant aux actes de vandalisme. De plus, son opacité ne permet pas de connaître la position des faisceaux mais offre en plus une grande protection aux rayons solaires/UV et apporte une transmission optimale des infrarouges.

Attention:

Les RADIOPLEX-II ne possèdent pas de chauffage.

Une utilisation abritée ou non exposée aux éléments climatiques est fortement conseillée.

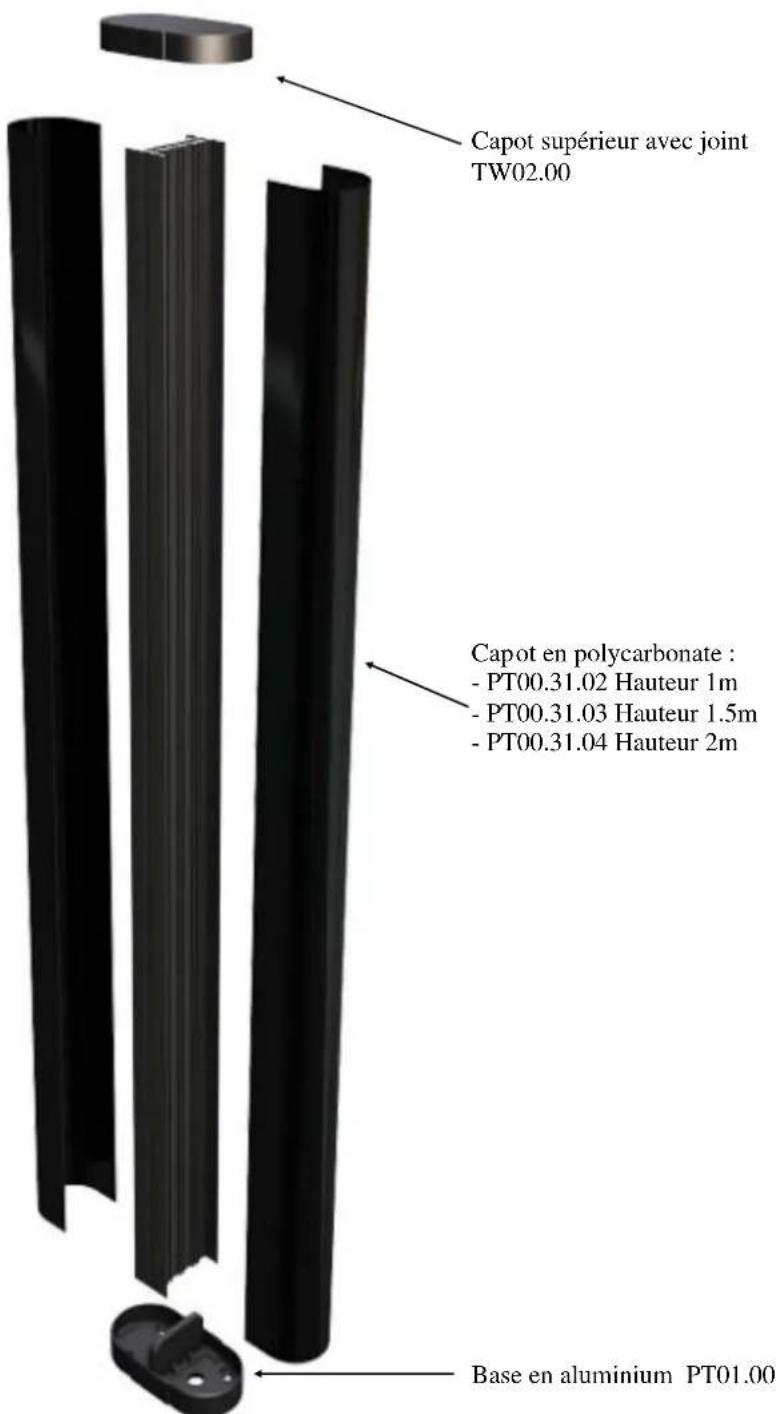

2. Composition de la colonne.

Double direction version sol ou murale avec option TWSM :

-TW100M Hauteur 1m -TW150M Hauteur 1.5m -TW200M Hauteur 2m

-TW100M Hauteur 1m -TW150M Hauteur 1.5m -TW200M Hauteur 2m

Produit en option :

• Fixation murale TWSM

• Embase de scellement TWEB

• Câble de renfort TWAB

• Renfort latéral TWSTB

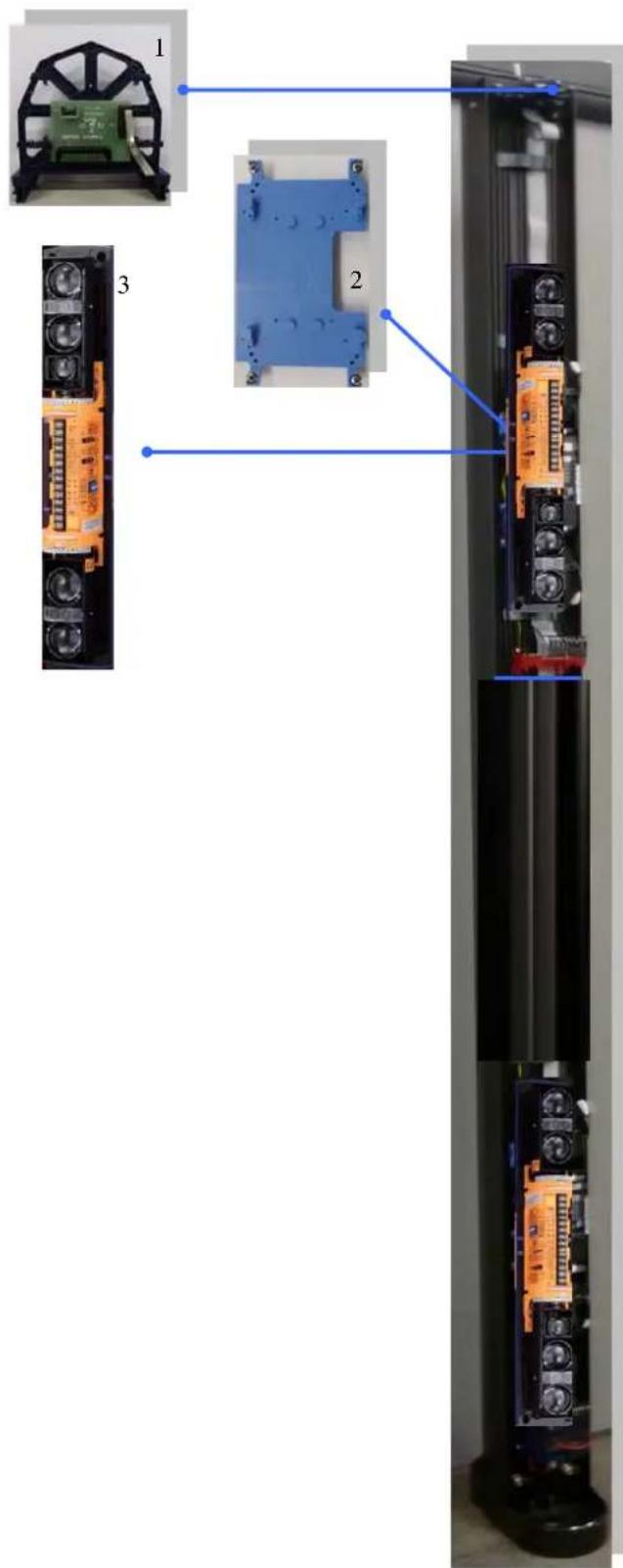

1. Composition interne de la colonne.

ELEMENT DESCRIPTION
1 Carte auto protection : AP
2 Support barrière infrarouge : TWSAX
3 SL (selon modèle de colonne)

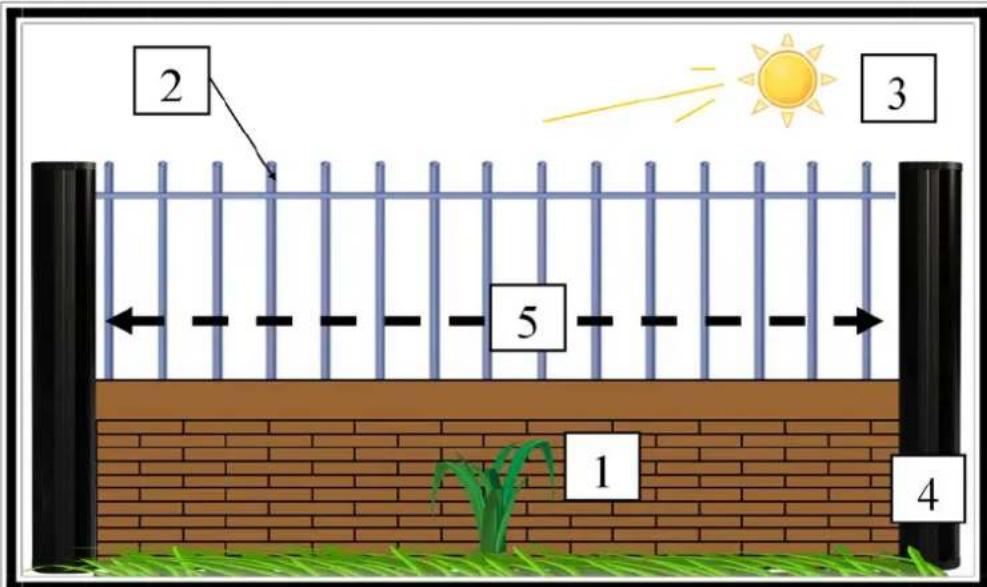

4. Principe d'installation.

1. N'installez pas les colonnes à un endroit où des objets pourraient obstruer les faisceaux (éléments déplacés par le vent, branches d'arbres, haies, hautes herbes...). Attention aussi à la végétation, assurez-vous que le terrain reste propre (taille des branches, tonte pelouse, déchets...).
2. Ne pas installer les colonnes trop près du grillage ou de la clôture, respecter un minimum de 2 mètres.
3. Évitez tout contact direct entre le soleil et les optiques de la colonne.
4. Installer la colonne sur un support stable et de niveau.
5. Assurez-vous que la distance entre la colonne émettrice et la colonne réceptrice se situe dans la limite spécifiée pour chaque modèle:

RADIOPLEX II 10 à 100m

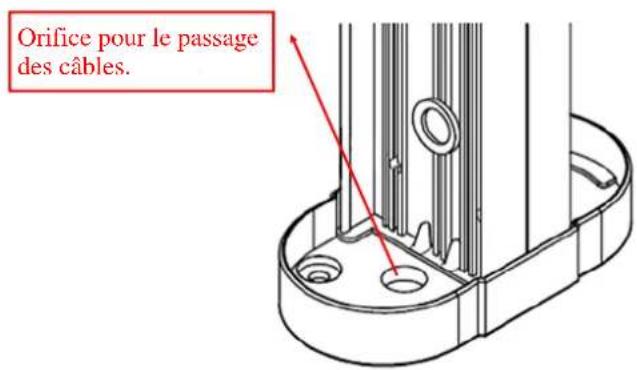

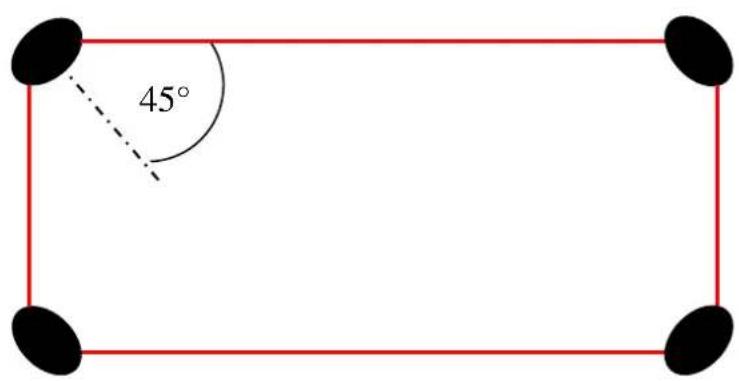

5. Installation d'une colonne double direction avec fixation au sol.

Fixer la colonne à l'aide des chevilles à expansions M8 (dessin 2) sur un socle en béton de 40 cm de coté minimum et en insérant les cables dans l'orifice prévu à cet effet (dessin 3). Veillez a bien prendre en compte les dimensions du socle aluminium PT01.00 (dessin 1). Si vous n'utilise pas la referrer TWEB assurez-vous de la stabilité de colonne.

Dessin 1: Socle aluminium P01.00 Dessin 2: Vis M8

Dessin 3:

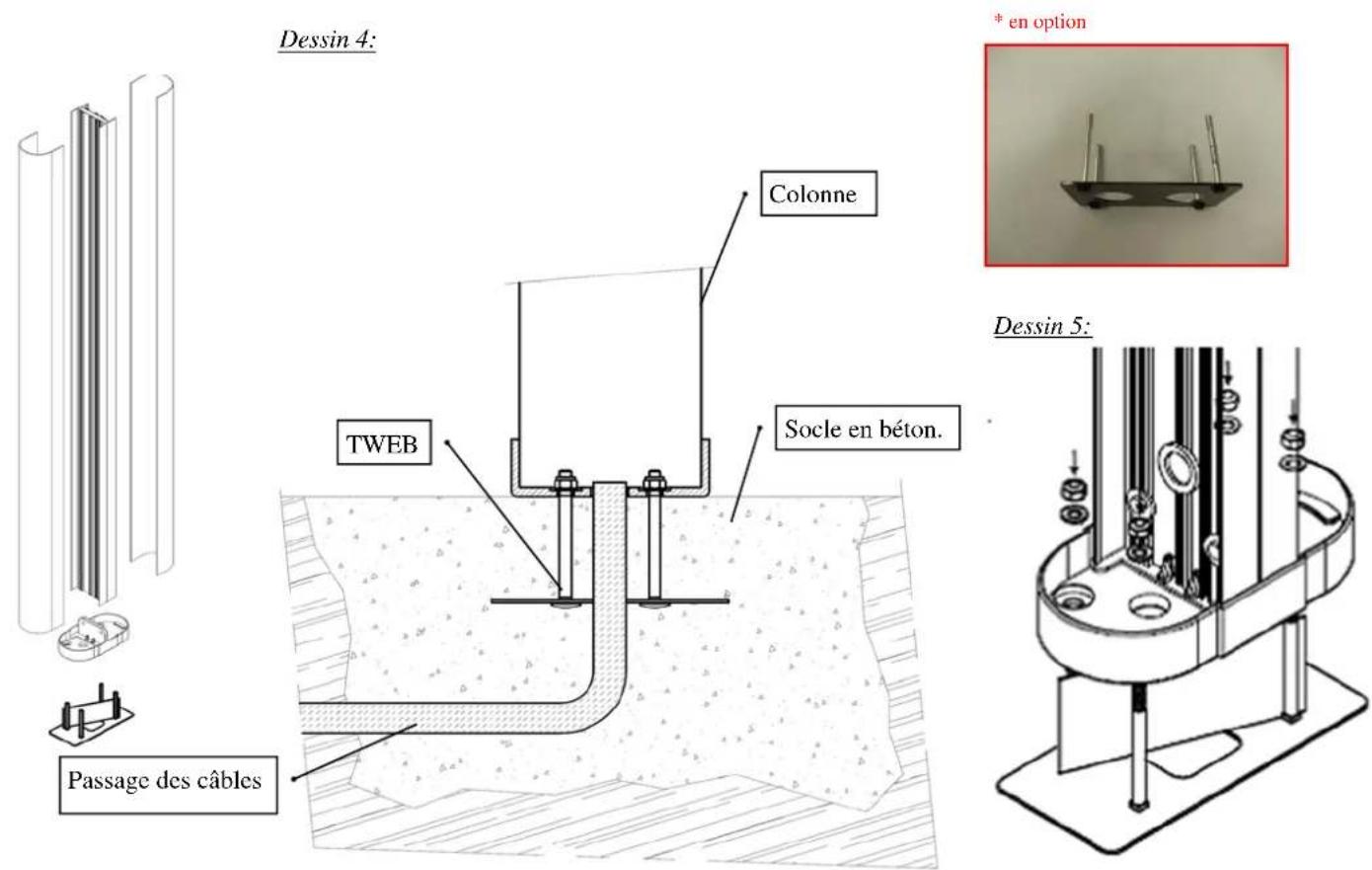

Si vous utilisez l'embase de scellement TWEB* pour une fixation plus stable de la colonne, celle-ci sera noyée dans le socle en béton (dessin 4).

• Une fois fixée l'embase de scellement, utilisez un niveau pour vérifier l'alignement des colonnes, qui doivent être parfaitement droites pour un réglage optimal des optiques infrarouges. Pour les colonnes double direction utilisées sur, prévoyez une fixation de la colonne a

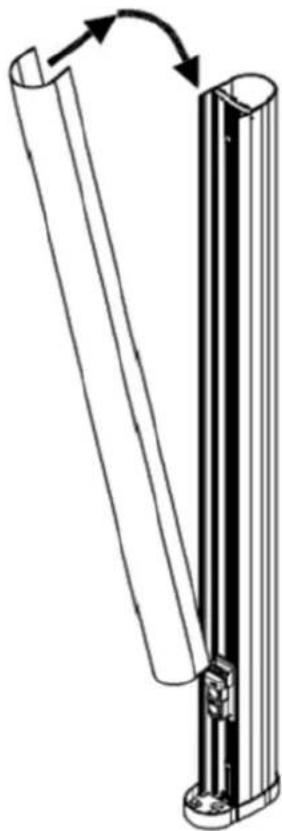

• Après avoir réglé les barrières infrarouges, replacer les capots en polycarbonate en prenant soin de les faire glisser par le haut de la colonne, ce qui évitera de dérégler les optiques.

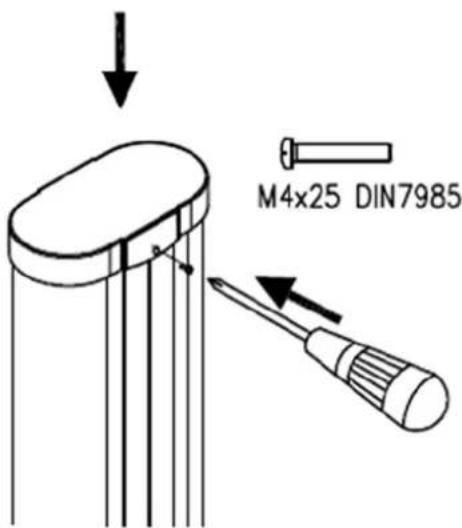

• Attacher ensuite le couvercle avec les vis fournies.

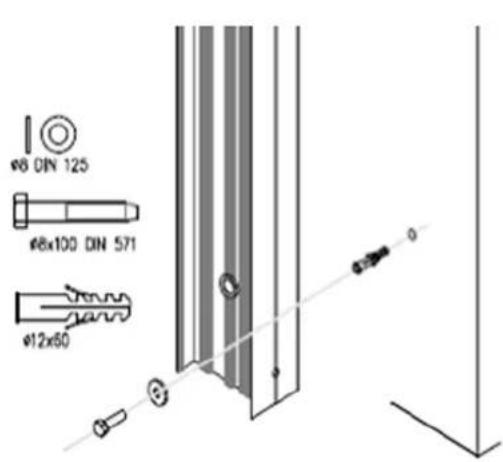

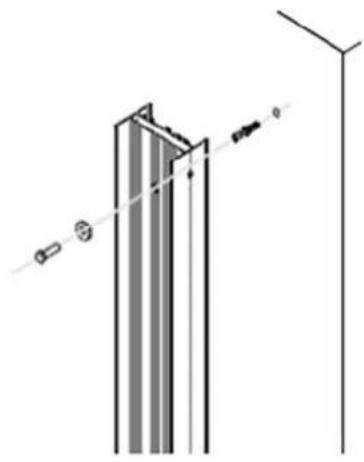

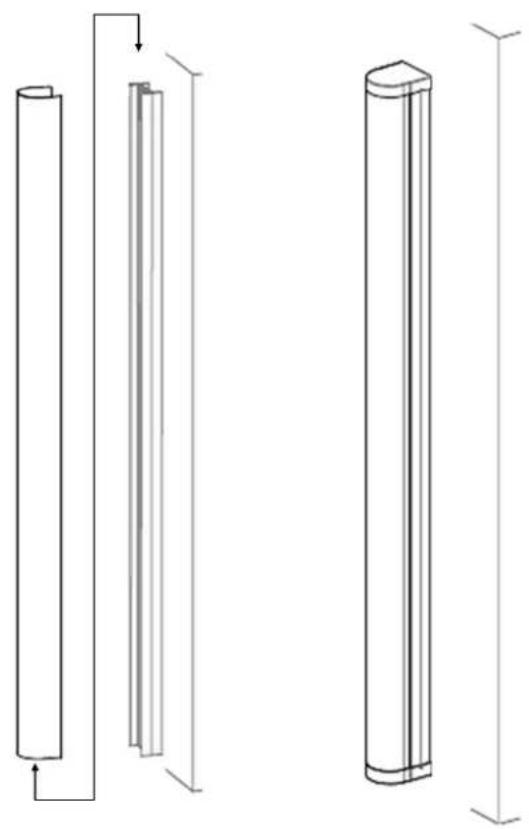

6. Installation d'une colonne simple direction avec fixation murale.

Retirer les couvercles supérieurs et inférieurs, retirer le capot en polycarbonate. Fixer la colonne au mur à l'aide des vis d'ancrage et chevilles fournies.

• Après avoir réglé les barrières infrarouges, replacer le capot en polycarbonate en prenant soin de le faire glisser par le haut de la colonne ce qui évitera de dérégler les optiques infrarouges.

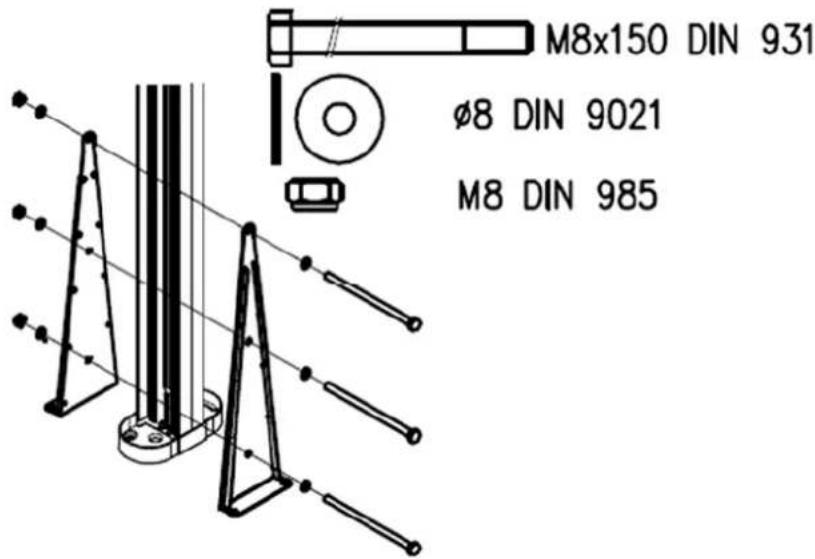

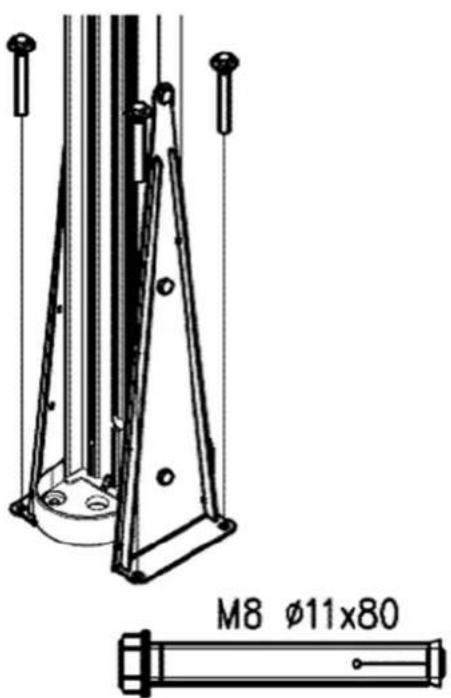

7. Montages des renforts latéraux TWSTB (colonnes 3M).

Les jambes de renforts TWSTB sont rondement utilisées pour les colonnes double direction de 3m avec fixation au sol et assurent une meilleure stabilité de la colonne.

Fixer les renforts latéraux à l'aluminium à l'aide des vis fournies.

Fixer les supports latéraux au socle en béton à l'aide des chevilles à expansion fournies.

9. Descriptif des différents contacts

• CONTACT BROULLARD: Prévention perte de signal en cas de fort brouillard.
• CONTACT D'AUTO PROTECTION: Évite l'ouverture du couvercle supérieur (TW 0.200) par un individu.
• CONTACT DU CAPOT ANTI-APPUI: Déclenché en cas d'appui sur le capot supérieur (TW02.00) par un individu.
• CONTACT ALARME INTRUSION: La coupure des faisceaux déclenche l'alarme intrusion.

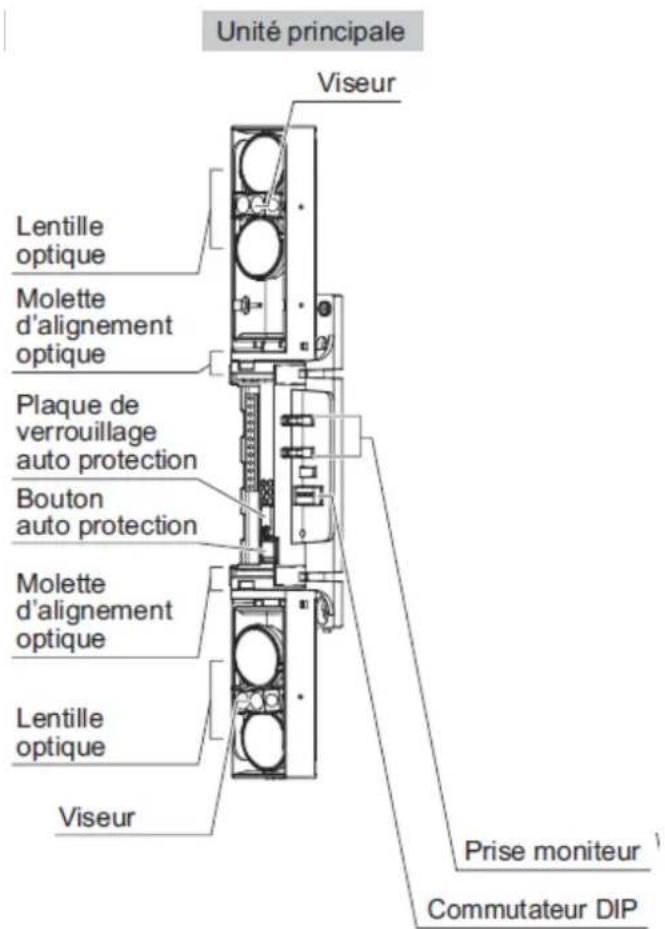

12. Description des pièces

Batteries spécifiées : Deux batteries LSH20 de SAFT (leur nombre peut s'élever à quatre batteries.)

Pour plus d'informations, consulter le site suivant et contacter un représentant commercial SAFT.

• L'utilisation de batteries autres que celles recommandées risque d'écourter la durée de vie de la batterie. Dans ce cas, utiliser quatre batteries.

Avertissement

• Ne pas mélanger des batteries avec des niveaux de charges différentes (par ex. des batteries neuves avec des batteries usagées, ou des batteries de fabricants différents).

Le non-respect de ce qui précède peut causer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou d'autres conséquences dangereuses pour les personnes ou les biens.

Attention

• Enlever toutes les batteries avant d'en remettre de nouvelles. Cela empêcherait la remise à zéro de la LED qui continue de clignoter.

14) Descriptifs des bornes de l'électronique.

ATTENTION ces bornes sont préréglées en usine, ne pas modifier.

Récepteur :

Ce produit est livré avec un câblage supposant qu'on utilise les transmetteurs radio N. C. Raccorder les câbles du boîtier arrêté (Jaune/Jaune-blanc, Vert/Vert-blanc, et Noir/Noir-blanc) aux bornes correspondantes sur le transmetteur radio.

4 Selecteurs de frequency de CANAL de faisceau (SL-350QFR uniquement)

Canal 1

Canal 2

Canal 3

Canal 4

Le sélecteur de 4 canaux de fréquences de faisceau peut être utilisé pour éviter les interférences qui peuvent survenir quand on utilise plusieurs faisceaux sur longue distance ou dans les applications d'empilement de faisceaux.

• Utiliser l'interrupteur fourni pour sélectionner parmi 4 fréquences de faisceau.
• Vérifier que le récepteur et l'émetteur qui se font face sont réglés sur le même canal.
• Les applications avec plus d'un double emplacement sont impossibles.

Remarque

• Toujours commuter les fréquences sur DEUX canaux séparés lorsqu'on empile les unités l'une sur l'autre. (Voir exemple suivant) L'unité supérieure est sur le canal 1 alors que l'unité inférieure est sur le canal 3. On aurait aussi pu utiliser les canaux 2 et 4.

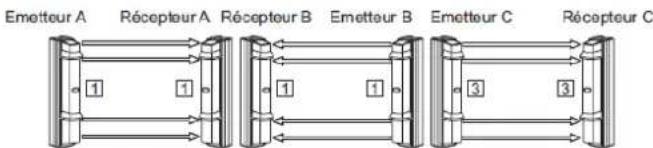

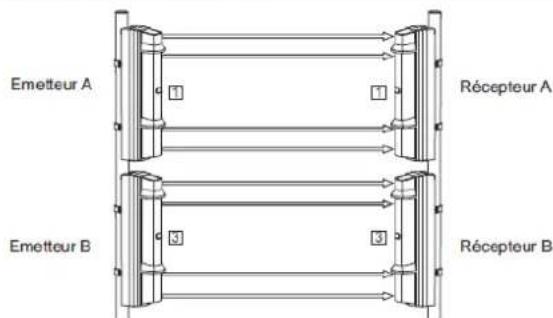

a) Protection du double emplacement

Comme le récepteur B peut recevoir le faisceau infrarouge de l'émetteur A, désirez les fréquences comme indiquées dans la figure ci-dessus. (Dans la figure, chaque numéro dans le carré indique un numéro de canal.)

b) Protection sur longue distance

Comme le récepteur C peut recevoir le faisceau infrarouge de l'émetteur A, besoin les fréquences comme indiquées dans la figure ci-dessus.

c) Protection d'un double emplacement sur longue distance

Remarque : - Une superposition supérieure à deux est impossible.

d) Protection périmétrique

e) Protection périmétrique dans une configuration à emplacement

Avertissement

• Ne pas essayer d'installer ce produit avec tout autre détector photoélectrique. Le détector pourrait ne pas fonctionner ou ne pas répondre aux mouvements. Si le récepteur de ce produit reçoit le faisceau du détector photoélectrique cable, il pourrait causer une fausse alarme.
• Au cas où vous installiez le détector photoélectrique sur batterie avec un détector photoélectrique Optex cable sur le même site, assurez-vous que l'émetteur cable ne peut affecter chaque récepteur sur batterie pour éviter des interférences entre les détecteurs photoélectriques.

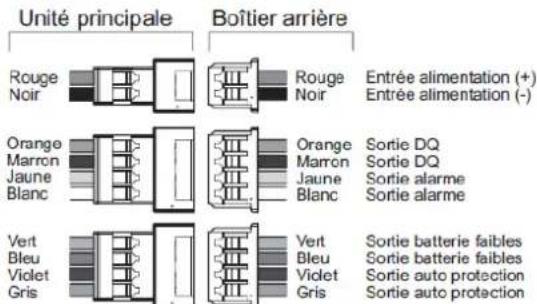

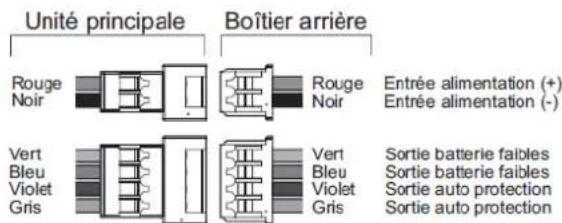

16). Cablage interne.

Unité principale

Unité principal

Avertissement

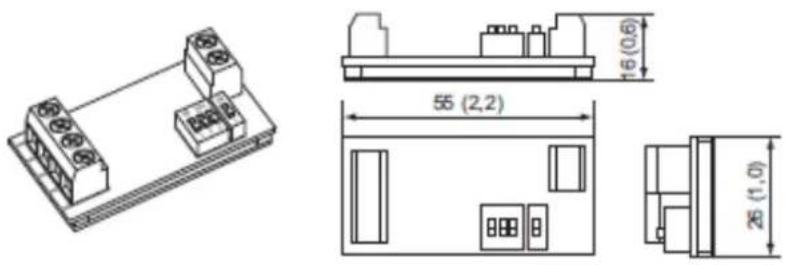

Lors de l'utilisation d'une BCU-4 (option), bien lire le manuel de la BCU-4. Ne pas insérer de batteries dans le transmetteur radio. Cela pourrait provoquer un incendie ou une explosion.

Remarques

• Afin de contrôler toutes les sorties de signaux de manière indépendante, inclure un transmetteur radio avec quatre entrées ou bien utiliser deux transmetteurs radio avec deux entrées chacun.
• Si un transmetteur radio a seulement une sortie N. O., la sortie batterie faibles et la sortie auto protection ne peuvent être utilisées. Intervertir la sortie D. Q. et la sortie alarme de N. C. à N. O.
• Si vous souhaitez utiliser la sortie D. Q., partager le terminal avec la sortie alarme, batterie faibles, ou auto protection. Pour plus d'informations sur le câblage, voir le diagramme de câblage dans « Réglage de la sortie D. Q. » dans « 4-3 » en page 10.
• L'alimentation électrique peut être partagée entre le boîtier antir et le transmetteur radio en utilisant l'unité d'utilisation commune des batteries BCU-4 (option).

17) Alignement des optiques infrarouges

L'alignement optique est un réglage important pour augmenter la fiabilité. Suivez bien les étapes de réglage de 1 à 5 décrites ci-dessous pour obtenir le niveau de sortie maximum du jack de surveillance.

Angle d'alignement horizontal

Angle d'alignement vertical

Procéder à un réglage approximatif de l'angle horizontal.

Remarque

Se référer au diagramme ci-dessous et procéder à un alignement précis pour l'alignement horizontal et vertical.

Tourner la petite molette pour l'alignement horizontal.

Tourner la grande molette pour l'alignement vertical. - Dans le sens des aiguilles d'une montre : vers le haut - Dans le sens inverse des aiguilles d'une montre : vers le bas

Avertissement

• Ne pas regarder de fortes sources de lumière telles que la lumière du soleil à travers le viseur.

Attention

• Ne pas toucher la lentille pendant l'ajustement optique.

OPTEX

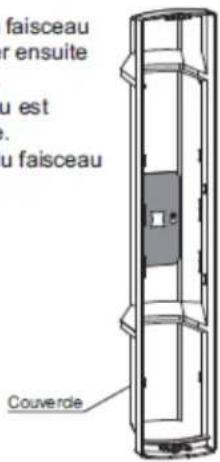

Remarques

• Installer la plaque de bloquage du faisceau sur l'unité inférieure et commencer ensuite l'alignement de l'unité supérieure. La plaque de bloquage du faisceau est attachée sur l'arbre du couvercle.
• Remettre la plaque de bloquage du faisceau sur le couvercle après utilisation.

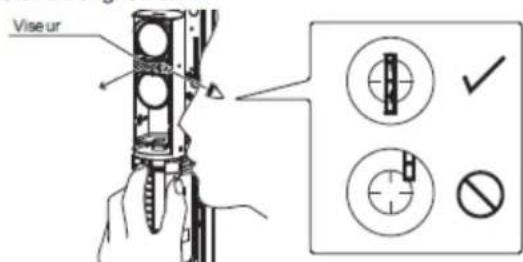

Regarder dans le viseur et procéder à un alignement plus précis des angles horizontaux et verticaux à l'aide de la molette d'alignement.

Remarque

Depuis le côté droit

Depuis le côté gauche

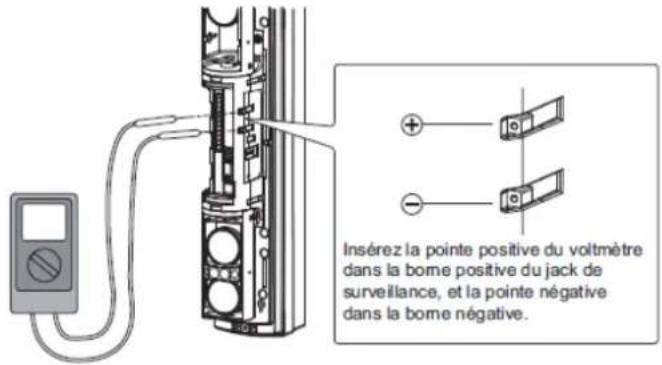

3 Après l'alignement avec le viseur, faire l'alignement avec le voltmètre pour un alignement optique plus précis. Régler la gamme du voltmètre sur 5 à 10 VCC. Après vérification du niveau de réception de l'axe optique au moyen du voyant LED de niveau, faire un réglage précis pour l'émetteur et le récepteur avec le voltmètre jusqu'à atteindre le niveau de sortie "Excellent".

4 Ajuster les angles horizontalement et verticalement tout en vérifiant le statut de réception de lumière avec la LED indicatrice d'alarme sur le récepteur associé.

LED indicate de niveau	Lumière interomique	Lumière reçue
	ON (Rouge)	Clignotement rapide	Clignotement lent	OFF
Niveau d'ajustement	Réalignement			Assez bon	Bon	Excellent
Sortie du jack de surveillance	0V	1,0V	2,4V	2,8V

Attention

Le voyant LED d'alarme est un outil d'aide pour faciliter l'alignement. Assurez-vous de réaliser le réglage précis pour obtenir le niveau maximum de sortie du point de test. - La LED indicatrice de niveau ne doit être utilisée que pour un alignement sommaire. Pour un alignement plus précis, toujours utiliser le niveau de sortie prise moniteur.

Procéder aux réglages 1 à 4 pour l'unité inférieure également.

1 Reglage de l'interruption du faisceau

Le réglage d'usine est de 50 ms pour un fonctionnement normal.

Selon la vitesse d'une cible supposée, choisissez un réglage spécifique parmi 4.

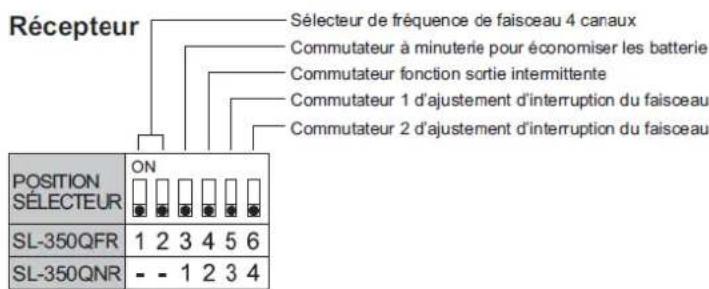

Régler les interrupteurs du réglage de l'interruption de faisceau du récepteur selon la vitesse de l'objet à détecter.

POSITION DU SELECTEUR	ON
SL-350QFR	1 2 3 4 5 6	1 2 3 4 5 6	1 2 3 4 5 6	1 2 3 4 5 6
SL-350QNR	- - 1 2 3 4	- - 1 2 3 4	- - 1 2 3 4	- - 1 2 3 4
Temps de coupure	Course (50 ms)	Jogging (100 ms)	Marche (250 ms)	Mouvement lent (500 ms)

2 Minuterie d'economie de batterie

L'actionnement de la sortie d'alarme est limité par une temporisation à 2 minutes. Même s'il y a des causes continues d'alarme, la sortie d'alarme ne fonctionne qu'une fois par période programmée.

RéCEPTEUR
Marché	1	2	3	4	5	6
Amét	1	2	3	4	5	6
SL-350QFR	1	2	3	4	5	6																																																																																								1	2	3	4
SL-350QNR	--	1	2	3	4																																																																																																				--	1	2

Sortie d'alarme : 1 sortie/2 minutes Sortie D. Q. : 1 sortie/2 minutes - Sortie batterie faible : 1 sortie/15 minutes

Attention

• Enlever toutes les batteries avant de les replacer par des neuves. Si on ne respecte pas cela, le voyant LED de batterie faible ne sera pas réinitialisé et continuera de clignoter.

3 Fonction SORTIE intermittente

Quand on utilise la configuration sans fil, qui n'est pas capable de déterminer si la sortie d'alarme est en marche, le réglage de la fonction de sortie intermittente en position ON allume la sortie intermittente d'alarme. Cela configure le transmetteur radio pour l'envoi d'alarmes à des intervalles de temps spécifiques.

Récepteur
Marche Amét
SL-350QFR	1	2	3	4 5 6
SL-350QNR	-	-	1	2 3 4

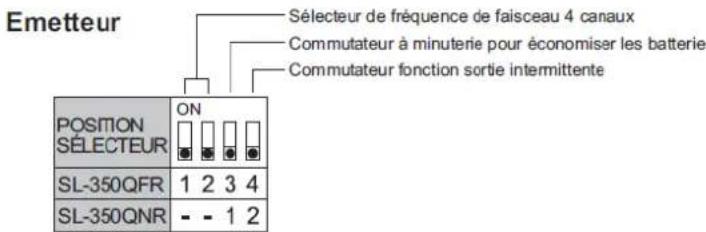

Emetteur

1	2	3	4
--	1	2

• Sortie d'alarme : 1 sortie/1 minute Sortie D. Q. : 1 sortie/1 minute
• Sortie batterie faible : 1 sortie/5 minutes

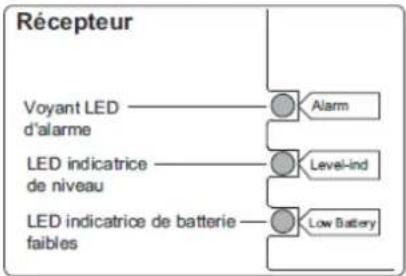

5-1 VOYANT LED

Récepteur

Emetteur

	Détection(interruption du faisceau)	Normal	Alimentation pilefaible
ALARME(Récepteur)	Marche	Amèt	-
ALIMENTATION(Emetteur)	Marche	Marche	-
BATTERIE FAIBLES(Récepteur et émetteur)	-	-	Clignote

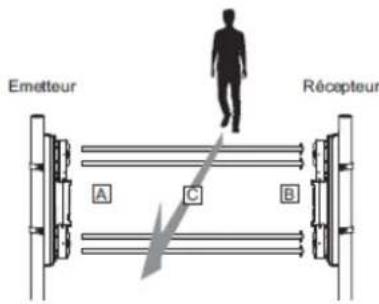

5-2 Verification du fonctionnement

Vérifiez le fonctionnement après la fin de l'installation.

1 Voir « 4-3 2 MINUTERIE D'ÉCONOMIE DE BATTERIE » pour désactiver le mode économique de batterie. 2 Vérifiez que le voyant d'alarme est éteint. S'il est allumé même sans blocage des faisceaux, refaites l'alignement optique.

Récepteur

3 Verifiez que les voyants de batterie faible sont éteints sur l'émetteur et le récepteur. Si la LED clignote, la puissance de la batterie est faible. Remplacez avec des batteries neuves. 4 Faites un test de marche pour vérifier que le voyant LED sur le récepteur s'allume quand le piéton passe dans le faisceau.

Bien faire le test de marche sur les trois points suivants :

A. En face de l'émetteur B. En face du récepteur C. À mi-chemin entre l'émetteur et le récepteur

Le détector est correctement installé lorsque le LED pour sortie d'alarme s'allume pendant le test de marche aux trois points différents.

Attention

• Pour conserver du batterie, vérifier que les marches suivants sont correctement appliquer :

(1) Quand le détector est installé sur un poteau ou un mur, vérifier que le capot est bien fermé. (2) Quand le détecteur est installé dans la colonne, vérifier que la bague d'autoprotection soit correctement installée. (voir P.6 ATTENTION)

20) Dépannage

PROBÈME	CAUSE POSSIBLE	ACTION CORRECTRICE
Les LEDs ne sont pas allumées. (émetteur/recepteur)	Polarité des batterie inversée.	Vérifier la polarité de batterie.
L'indicateur de batterie faibles clignote même alors que les batterie ont été insérées. (émetteur/recepteur)	Polarité des batterie inversée.	Vérifier la polarité de batterie.
L'alarme ne s'active pas.	Réflexion des faisceaux sur le sol ou le mur.	Ré-aligner les faisceaux afin de les écarter du sol ou du mur.
	Le faisceau n'a pas été interrompu.	Interrompre les quatre faisceaux.
L'alarme fonctionne en continue.	Les canaux de l'émetteur et du récepteur sont différents.	Régler l'émetteur et le récepteur sur le même canal.
	Détecteurs photoélectriques pour longue distance multiples ou empillement de faisceaux.	Régler les canaux sur 1-3, 2-4 ou 1-4.
	L'alignement optique n'a pas été effectué correctement.	Voir « 4-2 ALIGNEMENT OPTIQUE » en page 9.
Les batteries se vident troprapidement.	Le contact auto protection n'a pas été réglié correctement.	Installer le couvercie ou la plaque de verrouillage de l'auto protection correctement.
Le givre, la neige ou de fortes pluies provoquent des fausses alarmes.	L'alignement optique n'est pas optimisé.	Voir « 4-2 ALIGNEMENT OPTIQUE » en page 9 et refaire l'alignement.
Sortie inappropriée	Le câblage est incorrect.	Refaire un câblage correct.
L'auto protection mural ne s'active pas.	Les vis entre le chãssis et le boîtier arrêt sont desserrées.	Serrer complètement les vis.
	La protection étanche sur le boîtier arrêt est mal installée.	Retirer le chãssis du boîtier arrêt et ajuster la protection étanche dans le chãssis.

21) Spécifications

Modèle		SL-350QFR	SL-350QNR
Portée maximum de détction		100 m/350 ft.
Portée maximum		1000 m/3500 ft.
Méthode de détction		Détction d'interruption des quadruples faisceaux infrarouges
Fréquences de faisceau séLECTIONnables		4 canaux
Période d'interruption		Variable entre 50/100/250/500 ms (4 étapes)
Source d'alimentation		Recommendée : 3.6 V, 13.0 Ah Batteries au lithium LSH20 fabriquées par SAFT Gamme de fonctionnement : 3.2 V - 4.0 V batteries au lithium Emetteur : 2 ou 4 unités, Récepteur : 2 ou 4 unités
Consommation de courant		745 μA Emetteur: 420 μA + Récepteur: 325 μA (à 25°C, 3.6 Vcc)
Durée de vie des batteries **		Emetteur : environ 4 ans Récepteur : environ 5 ans
Sorties	Sortie d'alarme	Interrupteur statique forme C : 3.6 Vcc, 0.01 A
	Période d'alarme	2 sec (±1) (Nominal)
	Sortie D.Q.	Interrupteur statique forme C : 3.6 Vcc, 0.01 A (Récepteur uniquement)
	Sortie batterieasse	N.C. (Interrupteur statique) : 3.6 Vcc, 0.01 A
	Sortie AP capot avant (couverde, boîter armère, unité principal)	N.C. (Interrupteur mécanique) : 3.6 Vcc, 0.01 A S'ouvre quand le couvercle, l'unité principal ou le boîter arrêt sont reliés.
Indications	Alarmé (Récepteur)	Alarmé : marche Réception de lumière : arrêt
	Niveau (Récepteur)	Non réception de lumière : arrêt Réception de lumière : Clignote ou arrêt
	Alimentation (Emetteur)	Alimentation marche : marche Alimentation arrêt : arrêt
	Batterie faibles	Réduction de la tension : clignote
Température de fonctionnement		-20°C - +60°C (-40°F - 140°F)
Humidité de fonctionnement		95 % (max.)
Angle d'alignement		±90° Horizontal, ±10° Vertical

Bcu-4: unité d'utilisation commune des batteries

Partage l'alimentation électrique et les signaux de batterie faibles entre l'unité principale et le transmetteur radio.

Unité: mm (pouce)

Bau-4: unité d'alignement du faisceau

Ajuste l'axe optique automatiquement. (récepteur uniquement)

28) SAV- Analyse des déclenchements

Numeriplex II, numeribus II, wonderex, radioplex II

Les examens et questions suivantes ne sont pas exhaustifs et vous permettent de vous orienter sur la recherche des causes. N'hésitez pas à passer du temps sur l'environnement avant de vous focaliser sur le matériel.

EXAMEN De la VIDEO

Vérification des vidéos du site

Vérifiez sur la vidéo (si disponible) tout indice pouvant être la cause d'un déclenchement. Informations :

EXAMEN de l'historique de la centrale

Examinez avec attention l'historique des déclenchements

Les déclenchements sont-ils à heures régulières?

Un individu ou un événement particulier peuvent en être la cause. Informations :

Les déclenchements sont-ils réguliers mais avancent-ils ou reculent-ils de quelques minutes par jour?

Un soleil rasant et direct peut, en cas de mauvais réglage, causer des déclenchements. Informations :

Quelle est la fréquence des déclenchements ?

Un par jour? Un phénomène extérieur est à privilégier (intrusion réelle, phénomène exceptionnel...)

Un par jour? Vérifiez les causes proches de perturbations (soleil, portail automatique à proximité, voisin, perturbation technique...)

Plusieurs par jour, aléatoirement? Vérifiez les causes proches de perturbations ainsi que le câblage

Plusieurs par jour en séquences multiples? Orientez-vous sur le câblage ou le réglage. Informations :

Quels sont les événements associés aux déclenchements?

Des coupures secteur plus ou moins longues peuvent entraîner un déchargement important des batteries et donc des déclenchements

Informations :

Quels sont les événements associés aux déclenchements?

Y a-t-il eu une surtension (foudre ou autre) récemment ?

Une surtension peut endommager le système

Informations :

Quels sont les événements associés aux déclenchements?

Les déclenchements sont peut-être dus à une mauvaise utilisation du système.

Informations :

Quelles sont les colonnes qui déclenchent ?

Déterminez la source géographique des déclenchements

Informations :

EXAMEN de l'environnement

Interrogez la propriété du site :

Quels changements majeurs ont-ils eu lieu depuis le début des déclenchements ?

A-t-il de nouveaux voisins?

Quelles habitudes ont changé depuis le début des déclenchements ?

Cette question orientera les recherches sur une cause extérieure causant d'éventuelles perturbations

Informations :

Y a-t-il à proximité un nouvel automatisme de portail, une nouvelle antenne d’émission ou autres sources de radiofréquences ou d’infrarouges ?

Vérification des causes extérieures de perturbations techniques.

Des cellules de portail automatique peuvent perturber le système.

Informations :

A-t-il des problèmes de voisinage ? Peut-on lui causer intentionnellement des déclenchements pour nuire ou en prévision d’un cambriolage ?

Y a-t-il depuis quelques temps des cambriolages en proximité et quel est le degré de risque ?

Vérification des causes intentionnelles et malveillance.

Informations :

Environnement, terrain :

Le site est-il parfaitement clos ?

Y a-t-il des trous dans le grillage pouvant laisser passer animaux ou individus ?

Vérifiez que des individus ou des animaux ne peuvent pénétrer sur le site.

Informations :

Y a-t-il des lapins, des chats ou autres animaux sur le site ?

Mêmes petits et dans certaines configurations, ils peuvent causer des déclenchements.

Vérifiez la présence de déjections

Informations :

Le terrain, est-il propre et entretenu ? Y a-t-il des hautes herbes entre les colonnes ?

Les herbes poussent très vite au printemps, vérifie que le terrain est toujours parfaitement entretenu, des hautes herbes causent bien sûr des déclenchements

Vérifiez que des individus ou des animaux ne peuvent pénétrer sur le site

Informations :

Les arbres sont-ils élagués?

En cas de fort vent, les branches peuvent obstruer les faisceaux.

Informations :

Y a-t-il des cartons, plastiques ou autres éléments (notamment en cas de chantier)

Assurez-vous que le site est « propre » et qu'aucun élément ne puisse s'envoler et obstruer les faisceaux – cette question est primordiale en cas de chantier

Informations :

Des palettes ou autres encombrants sont-ils à proximité des faisceaux ?

En cas de vent, le plastique ou les cartons les recouvrant peuvent causer des déclenchements. Informations :

Localisation des colonnes :

Vérifiez que RIEN n'obstrue les faisceaux (mottes de terre, tabouret de réservation, génolènes). Faites une vérification au laser ou mettez-vous bien au niveau des faisceaux bas. L'obstruction ne se voit pas toujours au premier coup d'œil.

Informations :

Les faisceaux passent-ils à travers un grillage ou un portail ?

Bien que le système puisse fonctionner, l'infrarouge sera perturbé.

Informations :

En cas de passage étroit, quelle est la largeur minimale et où est-elle située (à proximité de

L'émetteur, du récepteur ou au milieu ?) ?

Une distance trop faible va amoindrir le signal

Informations :

Y a-t-il un grillage dans l'alignement des faisceaux (parallèlement)?

Un grillage métallique ou même recouvert de givre peut être causeur de la réflexion infrarouge entraînant du déclenchement voire du non déclenchement

Informations :

Y a-t-il un bardage métallique ou un mur vitré dans l'alignement des faisceaux (parallèlement)?

Un bardage ou un mur vitré peuvent causer de la réflexion infrarouge entraînant du déclenchement voire du non déclenchement

Informations :

La colonne

Vérifiez la fixation de la colonne. Quelle est sa base (béton, enrobé...) ?

La colonne ne doit en aucun cas bouger

Informations :

Vérifier la verticalité de la colonne au niveau

La colonne doit être parfaitement verticale. ATTENTION à la mobilité du terrain.

Informations :

Vérifier l'état et la verticalité de la colonne au niveau

La colonne doit être parfaitement verticale. Vérifiez des traces provquant qu'un véhicule ait pu percuter la colonne.

Informations :

Vérifiez la propreté du plexiglas et au cas où, la possibilité de salissure.

En cas de fortes pluies, de la terre peut être projetée sur la colonne et causer des déclenchements.

Attention aux herbes de tondeUSES

Informations :

Type de câblage de la centrale

Comment est réalisé le câblage ?

En cas de câblage en résistances fin de ligne (EOL), attention aux grandes distances, à l'humidité ainsi qu'à d'autres phénomènes pouvant modifier la résistivité du câblage, entraînant des déclenchements. Pour les essais, programmez la zone en NF (sans résistances EOL), et enlevez les résistances. Mettez en test quelques jours.

Informations :

Essais et tests

Si une zone déclenchée régulièrement, a-t-elle été positionnée sur une autre entrée de la centrale?

Informations :

Diamètre et distances du câblage

Vérifiez les distances et diamètres des câbles utilisés pour l'alimentation 220V ainsi que pour le transfert des informations

Une section trop faible sur une distance importante causera des dysfonctionnements

Informations :

Vérification du câblage et/ou de la centrale

Changez l'entrée de zone sur la centrale - mettez en test plusieurs jours

Shuntez le contact d'alarme directement sur la colonne - mettez en test plusieurs jours

Shuntez l'entrée d'alarme directement sur la centrale - mettez en test plusieurs jours

Examen visuel de la colonne

Y a-t-il une présence anormale d'insectes dans la colonne?

Araignées, fourmis ou autres insectes peuvent causer des déclenchements.

Informations :

Présence anormale d'eau

Un peu d'eau peut pénétrer dans la colonne, ce n'est pas grave, mais elle doit pouvoir s'évacuer rapidement. Il ne faut pas rendre étanche le bas de la colonne par des joints silicones.

Informations :

Cablage

Quelle est la quantité et le diamètre des câbles utilisés ?

Une masse trop importante de cable peut modifier le réglage des électroniques lors de la fermeture et la mise en place du plexiglas

Informations :

Faites un plan du positionnement des colonnes du type en indiquant les numéros des colonnes, les distances et les emplacements des émetteurs et des récepteurs:

Exemple :

Votre plan :
