WXS-DAM - Détecteur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif et hyperfréquence (double technologie)
Méthode de détection	Infrarouge passif (PIR) et hyperfréquence
Couverture PIR (montage haute)	9,0 m à 30°, 180° de largeur
Couverture PIR (montage faible)	12,0 m à 40°, 180° de largeur
Alimentation	9,5 à 18 Vcc
Consommation maximale	24 mA à 12 Vcc
Sortie alarme (Gauche et Droite)	28 Vcc, 0,1 A max, sélectionnable N.O. ou N.C.
Sortie problème	N.C., 28 Vcc, 0,1 A max
Sortie autoprotection	N.C., 28 Vcc, 0,1 A max, ouverte si le boîtier est ouvert
Température de fonctionnement	-20°C à +45°C
Humidité maximale	95 % HR
Indice de protection	IP55
Poids	625 g
Hauteur de montage	2,0 m (montage haute) / 0,8 à 1,2 m (montage faible)
Matériau du boîtier	Plastique robuste, résistant aux intempéries
Accessoires inclus	Plaque de masquage (x5), vis de montage (x2), vis de blocage (x1)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Autoprotection anti-ouverture, sortie problème en cas de défaut
Pièces détachées et réparabilité	Appareil scellé, aucune pièce détachée disponible. En cas de panne, remplacer l'unité.
Informations générales	Marque : Optex, Modèle : WXS-DAM, Fabricant : OPTEX KOREA CO.,LTD.

FOIRE AUX QUESTIONS - WXS-DAM OPTEX

Quelle est la différence entre les modèles WXS-AM et WXS-DAM ?

Le modèle WXS-AM utilise uniquement la détection infrarouge passive (PIR), tandis que le WXS-DAM combine le PIR et l'hyperfréquence pour une détection plus fiable, réduisant les fausses alarmes.

Comment alimenter le détecteur WXS-DAM ?

Le détecteur doit être alimenté en courant continu entre 9,5 et 18 Vcc. La consommation maximale est de 24 mA à 12 Vcc. Utilisez une source d'alimentation adaptée à votre système d'alarme.

Quelles sont les sorties disponibles sur le WXS-DAM ?

Il dispose de deux sorties d'alarme (gauche et droite) configurables en N.O. ou N.C., d'une sortie problème (N.C.) et d'une sortie autoprotection (N.C.) qui s'ouvre si le boîtier est ouvert.

Comment régler la sensibilité du détecteur ?

La sensibilité est sélectionnable individuellement pour chaque côté. Utilisez les interrupteurs DIP à l'intérieur du détecteur pour ajuster la sensibilité en fonction de l'environnement.

Quelle est la portée de détection du WXS-DAM ?

En montage haute (2,0 m), la portée PIR est de 9,0 m avec un angle de 180°. En montage faible (0,8 à 1,2 m), la portée est de 12,0 m. La distance peut être ajustée en continu de 2,5 à 12 m.

Le détecteur peut-il être utilisé en extérieur ?

Oui, il est conçu pour une utilisation extérieure et intérieure. Son indice de protection IP55 le protège contre la poussière et les jets d'eau. Sa température de fonctionnement est de -20°C à +45°C.

Comment installer le détecteur sur un poteau ?

Utilisez les vis de montage fournies (4x20 mm) pour fixer le détecteur au poteau. Assurez-vous que la hauteur de montage est conforme (2,0 m pour montage haute, 0,8-1,2 m pour montage faible). Suivez le schéma de montage dans la notice.

Que signifie le clignotement des LED ?

La LED rouge clignote pendant la chauffe, en cas d'alarme, de détection de masquage ou pour indiquer le réglage 'High mount'. La LED jaune clignote pendant la chauffe et lors de la détection hyperfréquence.

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants liquides qui pourraient endommager le détecteur.

Que faire en cas de panne du détecteur ?

Le détecteur est un appareil scellé sans pièces détachées. Si une panne survient, vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, remplacez l'unité complète.

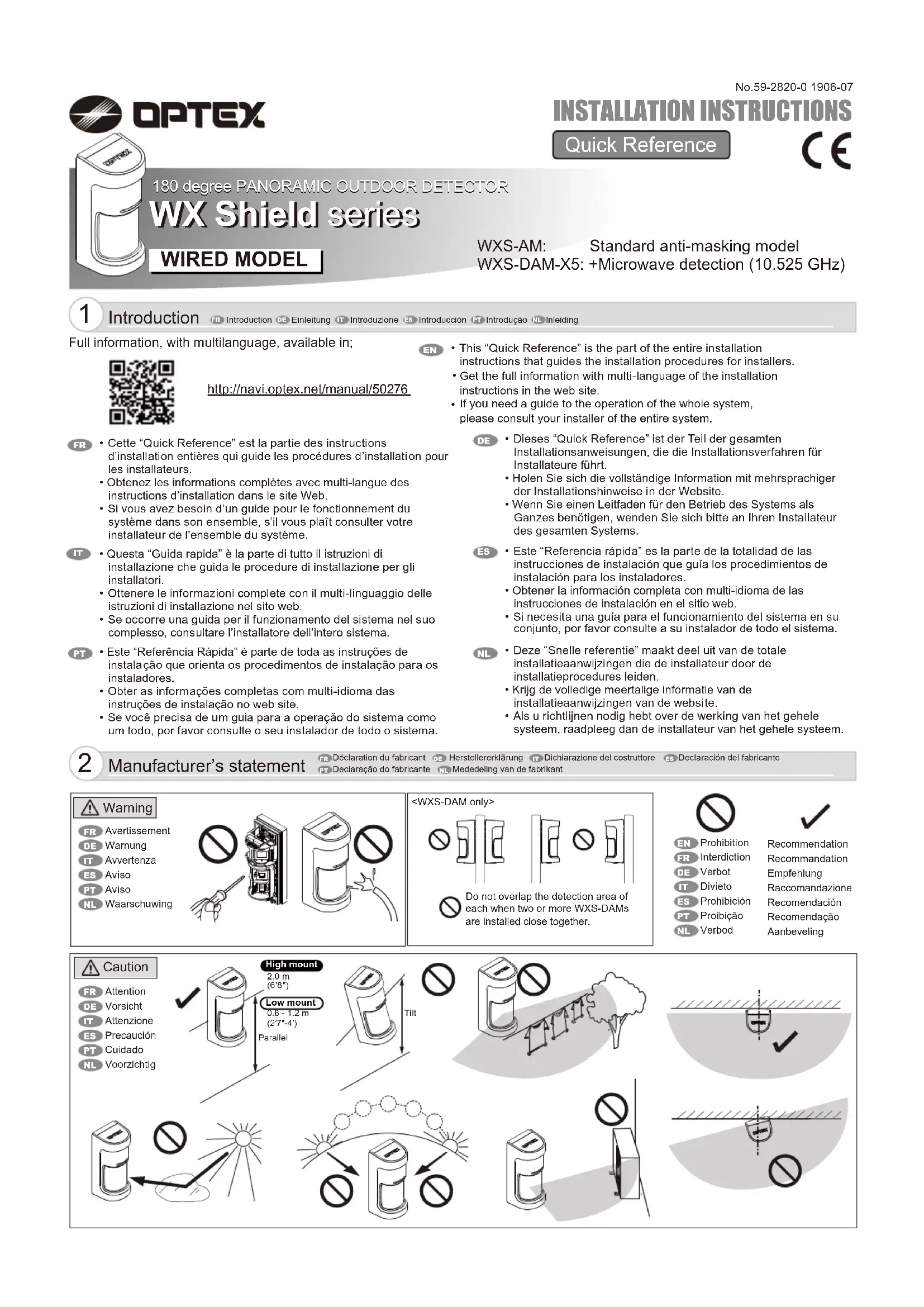

MODE D'EMPLOI WXS-DAM OPTEX

FR Montage sur poteau
DE Pfostenmontage
IT Montaggio su palo
ES Montaje en poste
PT Montagem no poste
NL Paalmontage

Conduit installation

(+)	(-)	SP	TR	AL(L)	COM	AL(R)	TP
Alimentation		En réserve	Problème	Alarme (L)	Commun	Alarme (R)	Auto-protection

IT

FR Avec le volet d'ajustement de zone

FR Réglages des interrupteur

"L'alarme émet uniquement lorsque l'éclairement ambiant devient sombre dans "Nuit uniquement".

DE

Modèle		WXS-AM	WXS-DAM
Méthode de détection		Infrarouge passif	Infrarouge passif et hyperfréquence
Couverture PIR		Montage haute: 9,0 m (30°) 180°de largeurMontage faible: 12,0 m (40°) 180°de largeur
Zone de PIR		Montage haute: Horizontal 14 paires, verticale 4 couchesMontage faible: Horizontal 14 paires, verticale 2 couches
Limite de distance PIR		Montage haute: 9,0 m (fixé)Montage faible: 2,5 à 12 m (ajustement continu)
Vitesse détectable		0.3 à 2.0 m/s (1" à 6"7" /s)
Sensibilité		2,0 °C (3,6°F) à 0.6 m/sSélectionnable pour chaque côté individuellement
Alimentation		9,5 à 18 Vcc
Consommation de courant		23 mA max. à 12 Vcc	24 mA max. à 12 Vcc
Période d'alarme		2,0 ± 1 s
Période de chauffe		60 s ou moins (Clignote LED)
Sortie d'alarme (R)		28 Vcc 0,1 A max.[Individuel;Gauche ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie d'alarme (L)		28 Vcc 0,1 A max.[Individuel;Droite ou Général], [N.O. ou N.C.] sont sélectionnables
Sortie problème		N.C. 28 Vcc 0,1 A max.
Sortie autoprotection		N.C. 28 Vcc 0,1 A max.Ouvert lorsque l'unité couverture, principale ou base est enlevée.
Indicateur LED	Rouge	1. Chauffe 2. Alarm 3. Détection de masquage4. "High mount" réglages (Lorsque l'interrupteur de autoprotection est activé, le voyant clignote s'il s'agit du réglage "High mount".)
	Jaune	____	1. Chauffe2. Détection de hyperfréquence
Température de fonctionnement		-30°C à +60°C (-22°F à +140°F)	-20°C à +45°C(-4°F à +113°F)
Humidité		95% max.
Protection Internationale		IP 55
Mounting		Mur, poteau (extérieur, intérieur)
Hauteur de montage		Montage haute: 2.0 m (6' 6")Montage faible: 0.8 à 1.2 m (2"7" à 4")
Poids		585 g (20.7 oz)	625 g (22.1 oz)
Accessories		[1] Plaque de masquage x 5[2] Vis de montage (4 x 20 mm) x 2[3] Vis de blocage x 1

• Les spécifications et design sont subject à modifications sans information préalable de norte part.
• Ces appareils sont conçus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.

IT

www.optex-europe.com/fr

OPTEX KOREA CO.,LTD. (Korea)

www.optexkorea.com
