| Marque | Boretti |
| Modèle | BNK601AN |
| Type d'appareil | Cuisinière à gaz encastrable |
| Dimensions (L x P) | 560 x 480 mm |
| Poids approximatif | 12 kg |
| Alimentation électrique | 230 V ~ 50 Hz |
| Type de gaz | G20 (gaz naturel) ou G30 (butane/propane) selon réglage |
| Nombre de brûleurs | 4 |
| Brûleur auxiliaire | 1 000 W (Ø 10-14 cm) |
| Brûleur semi-rapide | 1 750 W (Ø 16-18 cm) |
| Brûleur rapide | 3 000 W (Ø 20-22 cm) |
| Brûleur triple couronne | 3 500 W (Ø 22-24 cm) |
| Allumage | Automatique avec soupape de sécurité |
| Commandes | 4 boutons rotatifs |
| Sécurité | Soupape de sécurité coupant le gaz en cas d'extinction de flamme |
| Matériau de la surface | Acier inoxydable et émail |
| Grilles | Lavables au lave-vaisselle |
| Entretien des brûleurs | Nettoyage à l'eau savonneuse, vérification des canaux de flamme |
| Raccordement électrique | Câble H05VV-F 3x0.75 mm² sans fiche |
| Raccordement gaz | Raccord cylindrique ou conique, tube rigide ou flexible en acier |
| Classe d'appareil | Classe 3 |
FOIRE AUX QUESTIONS - BNK601AN BORETTI
Questions des utilisateurs sur BNK601AN BORETTI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice BNK601AN - BORETTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BNK601AN de la marque BORETTI.
MODE D'EMPLOI BNK601AN BORETTI

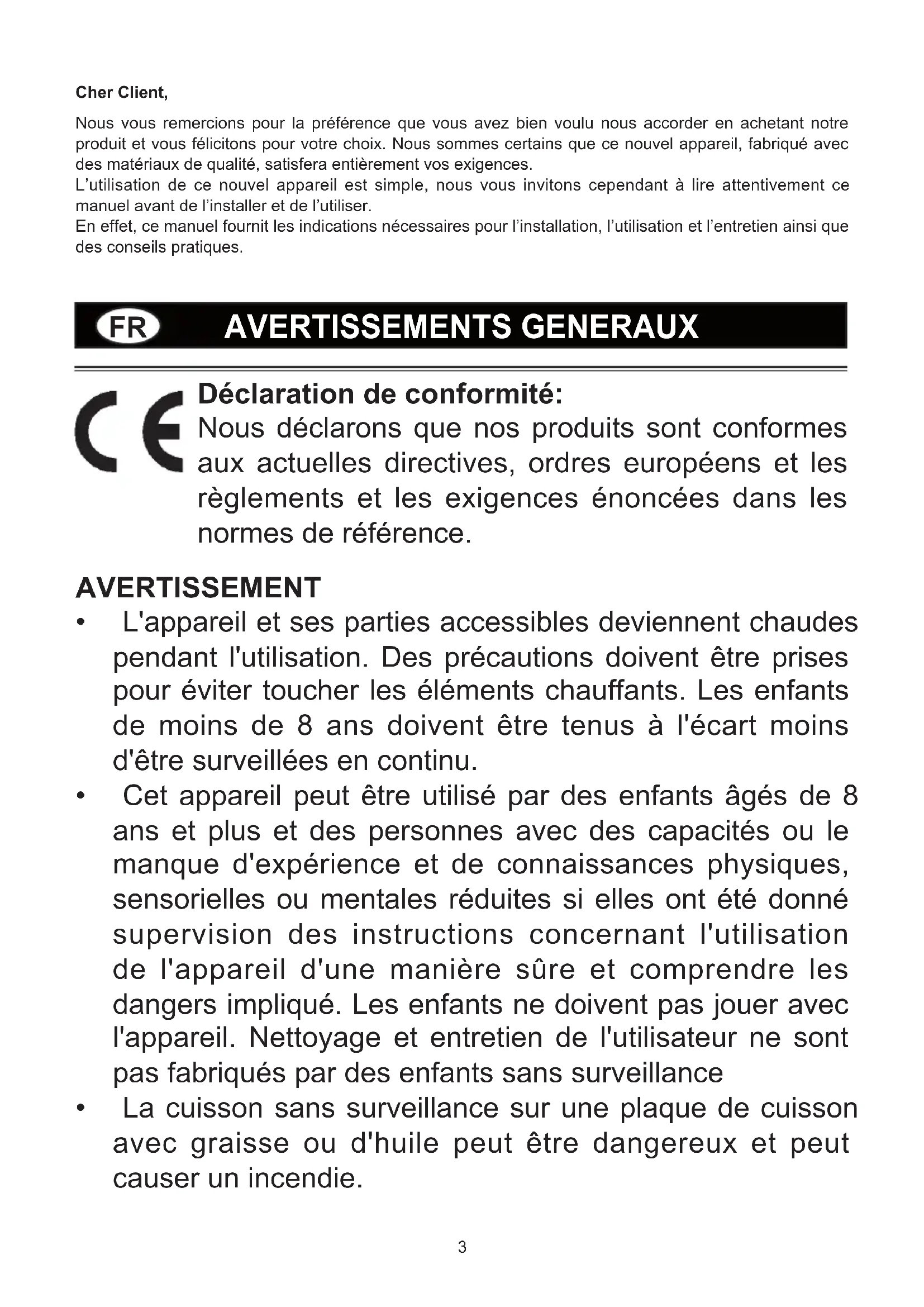

Nous vous remercions pour la préférence que vous avez bien voulu nous accorder en achetant notre produit et vous félicitons pour votre choix. Nous sommes certains que ce nouvel appareil, fabriqué avec des matériaux de qualité, satisfera entièrement vos exigences.
L'utilisation de ce nouvel appareil est simple, nous vous invitons cependant à lire attentivement ce manuel avant de l'installer et de l'utiliser.
En effet, ce manuel fournit les indications nécessaires pour l'installation, l'utilisation et l'entretien ainsi que des conseils pratiques.
Déclaration de conformité: Nous déclarons que nos produits sont conformes aux actuelles directives, ordres européens et les règlements et les exigences énoncées dans les normes de référence.
- L'appareil et ses parties accessibles deviennent chaudes pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart et être surveillées en continu.
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes avec des capacités ou le manque d'expérience et de connaissances physiques, sensorielles ou mentales réduites si elles ont été données supervision des instructions concernant l'utilisation de l'appareil d'une manière sure et comprendre les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et entretien de l'utilisateur ne sont pas fabriqués par des enfants sans surveillance
- La cuisson sans surveillance sur une plaque de cuisson avec graissé ou d'huile peut être dangereux et peut causer un incendie.
Avertissements generaux
- NE JAMAIS tenter d'éteindre un incendie avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme par exemple avec un couvercle ou d'une couverture anti-feu.
- Risque d'incendie: ne pas stocker des objets sur les surfaces de cuisson.
- Ne pas utiliser un nettoyeur à vapeur pour le nettoyage de la plaque de cuisson.
- L'appareil ne doit pas être actionné au moyen d'une minuterie externe ou un système de télécommande séparée.
- Ne pas utiliser la table de cuisson pendant le nettoyage.
- Ces instructions sont valables que si le symbole du pays apparait sur l'appareil. Si le symbole n'apparait pas sur l'appareil, vous devez regarder la notice technique nécessaire que le fabricant fournira pour la modification de l'appareil dans les conditions d'utilisation du pays de destination.
- Lisez attentivement les instructions avant d'installer et d'utiliser l'appareil. Le fabricant decline toute responsabilité si l'installation et l'utilisation abusive de l'appareil causent des blessures ou des dommages. Gardez les instructions à portée de main comme une référence pour l'avoir.
- Ne jamais laisser l'appareil sans surveillance lors de la préparation de la nourriture parce que les huiles et graisses pourraient provoquer un incendie.
- Lorsque l'appareil est connecté directement à l'alimentation, vous avez besoin d'un interrupteur omnipolaire isolant. Il est nécessaire que l'appareil puisse être complètement déconnecté du réseau en conformité avec les conditions de la catégorie III de la surtension.
Avertissements generaux
Le câble de terre ne sont pas inclus. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par un technicien/agréé ou par une personne qualifiée pour éviter le danger. - When connecting the power cable, make sure it is not in direct contact (eg. By using insulation sleeves) with parts that can reach temperatures of over 50°C. - Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique/agréé et exiger des pièces de rechange originales.
L'étiquette produit, avec le numéro de série, est placée sous la table de cuisson.
Nous vous invitons à lire ce manuel d'instructions avant d'installer et d'utiliser l'appareil. Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne connaissance des avertissements correspondants.
Cet appareil peut appartenir à classe 3
Le fabricant décline toute responsabilité en cas de dommages aux choses ou aux personnes dus à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l'appareil.
Instructions pour l'utilisateur
Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.
Utilisation des bruleurs
Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.
Allumage automatique avec soupape de sécurité
Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer.
Une fois l'allumage obtenu, maintenir le bouton appuyé pendant environ 10 secondes.
Utilisation des brûleurs
Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).
Utiliser le début maximal pour amener rapidement à ébullition les liquides et le début réduit pour réchauffer les aliments ou pour maintenir l'ébullition.
Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture.
Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.
En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).
| Brûleurs Puisance | ce (W) Ø Casseroles |
| Auxiliaire | 1000 10 - 14 cm |
| Semi-rapide | 1750 16 - 18 cm |
| Rapide | 3000 20 - 22 cm |
| Triple couronne | 3500 22 - 24 cm |
Avertissements
- Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
- Si la flamme s'éteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablir le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig. 1) et appuyer sur le bouton.
- Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffées, peuvent s'enflammer.
- Ne pas utiliser de vaporisateurs près de l'appareil en fonction.
- Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.
- S'assurer que les poignées des casseroles soient positionnées correctement.
- Quand on allume le brûleur, contrôle que la flamme est régulière ; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.
Nettoyage
Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique.
Il est conseillé d'opérer quand l'appareil est froid.
Parties émaillées
Les parties émailées doivent être nettoyées avec une éponge et de l'eau savonnée ou avec un détergent léger.
Ne pas utiliser de produits abrasifs ou corrosifs.
Eviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.
Parties en acier inoxydable
Des taches peuvent se former sur l'acier inox s'il reste longtemps en contact avec de l'eau calcaire ou des détergents agressifs.
Il est conseillé de laver avec de l'eau savonneuse et de sécher avec un chiffon doux.
Le brillant se garde en utilisant périodiquement des produits chimiques spécifiques se trouvant dans le commerce.
Brûleurs et grilles
Ces parties peuvent être enlevées pour faciliter le nettoyage.
Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonnée ou avec un détergent léger, bien essuyés et remis
parfaitement dans leur siège.
Contrôler que les canaux de répartition des flammes ne sont pas bouchés.
Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.
Les grilles peuvent être lavées en lave-vaisselle.
Robinets de gaz
L'éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.
Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d'Assistance.
Avertissement important
LES OPERATIONS REPORTES CI-APRES DOIVENT ETRE EXECUTES DANS LE RESPECT DES NORMES EN VIGueur, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE. LE FABRICANT DECLINE Toute RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.
Montage de la table de cuisson
L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.
Les parois des meubles doivent résister à une température de 75°C en plus de la température ambiante, conformément aux normes européennes.
L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.
Eviter d'installer l'appareil à proximité de matériaux inflammables comme des rideaux, des torchons, etc..
Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 3, en respectant une distance d'au moins 50 mm entre à partir du bord arrière du périphérique installé et à 100 mm des parois latérales adjacentes.
| MODELE | L (mm) P (mm) |
| BKW601 | 560 480 |
| BNK601AN | |
| BKW751 | 560 480 |
| BNK751AN | |
| BKW901 820 480 |
En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseilé d'isoler l'appareil du meuble se trouvant audessous avec un séparateur en laissant un espace de dépression d'au moins 10mm (fig.4).
En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité. Il faudra en particulier veiller à ce que le câble électrique et le tuyau d'alimentation soient placés de façon à ce qu'ils n'entrent pas en contact avec les parties chaudes de l'enveloppe du four.
Instructions pour l'installateur
De plus, en cas d'installation au-dessus d'un four encastré sans ventilation de refroidissement, il faudra prévoir, pour obtenir une aération ajustée, des prises d'air avec entrée par le bas d'au moins 200 cm² et sortie dans la partie supérieure d'au moins 60 cm².
Fixation de la table de cuisson
Chaque table de cuisson est accompagnée d'un joint spécial. De plus, une série de crochets à utiliser pour la fixation de la table est également fournie.
Le type de crochet de fixation (crochet A ou crochet B) est fourni en fonction du type de fond.
Pour l'installation, procéder de la façon suivante:
- Enlever les grilles et les brûleurs de la table de cuisson.
- Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).
- Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6/6A).
Pisé d'installation
Cet appareil n'est pas équipé d'un dispositif d'évacuation des produits de la combustion ; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l'appareil.
La pièce où est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce. Le volume d'air nécessaire ne doit pas être inférieur à 20m³. L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communiquant avec l'extérieur.
La ventilation peut également provenir d'une pièce contiguë, dans ce cas respecter les normes en vigueur à ce sujet.
Les ouvertures doivent avoir une section minimale de 200cm²
Branchement gaz
S'assurer que l'appareil est ajusté pour le type de gaz disponible ; pour cela se référer à l'étiquette placée sous l'appareil ou à celle reportée sur la dernière page de ce manuel.
Opérer conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'éventuelle adaptation à des gaz différents.
L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.
Certains modèles sont équipés de systèmes cylindriques A et coniques B pour le raccordement au gaz (fig. 7).
Sélectionnez le type ajustat pour un raccordement optimal.
Le raccordement ne doit pas provoquer des sollicitations à la rampe de gaz.
Une fois l'installation terminée, contrôle l'étanchéité des raccordements avec une solution savonneuse.
Branchement électrique
Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.
La tension de l'installation électrique doit correspondre à celle indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi.
La mise à la terre est obligatoire.
Si l'appareil est sans fiche, appliquer au câble d'alimentation une fiche normalisée.
Il est possible d'effectuer directement le branchement au réseau électrique en intercalant un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
Transformations gaz et reglages
Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement visée.
Remplacement des buses
Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les buses des brûleurs.
Le choix des buses à remplacer doit être fait selon le tableau "caractéristiques techniques" annexe.
Procéder ensuite de la manière suivante:
- Enlever les grilles et les brûleurs.
- Avec une clé droite L, dévisser la buse U (fig. 8) et la remplacer par la buse ajustée.
- Bloquer énergiquement la buse.
Réglage des brûleurs
Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.
Si ce n'est pas le cas, il faut régler le minimum de la manière suivante:
Allumer le brûleur; - Tourner le robinet jusqu'à la position de minimum (petite flamme); Enlever le bouton de la tige du robinet; - Introduire un tournevis à pointe plate dans le trou F du robinet (fig. 9-9/A) et tourner la vis by-pass jusqu'au réglage correct du minimum.
Remplacement câble d'alimentation
En cas de remplacement du câble d'alimentation, il faut utiliser un câble conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0.75 ~mm^2.
Le branchement au bornier doit être effectué comme indiqué en fig. 10 - 10/A:
cable L marron (phase)
cable N bleu (neutre)
cable vert-jaune (terre)
Le fabricant décline toute responsabilité pour les éventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d'apporter à ses produits toutes les modifications qu'il estimera appropriées, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
1 Bruleur rapide de 3000 W 2 Bruleur semi-rapide de 1750 W 3 Bruleur auxiliaire de 1000 W 4 Bruleur triple couronne de 3500 W 8 Bouton commande bruleur
Titre ou de référence méthodes courts de mesure et de calcul utilisés pour établir la conformité avec les exigences ci-dessus.
La performance de chaque brûleur est calculée selon la norme EN 30-2-1 + A1(2015)
Le rendement total de la surface de cuisson est calculé selon le règlement 66/2014, Par. 2.2 UE.
L'efficacité est calculée uniquement pour les brûleurs avec une capacité supérieure à 1,16 kW (EN 30-2-1 (2015))
Informations pertinentes au client afin de minimiser la consommation d'énergie lors de l'utilisation.
Conseils pour économiser:
utilisation commune des pots à base plate. Utilisez des pots avec le format correct. Utiliser des casser-roles avec un couvercle, minimiser la quantité de graisse ou de liquide, lorsque vous démarrez un liquide chaud afin de réduire le réglage.
Le fabricant décline toute responsabilité pour les éventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
