| Merk | Boretti |
| Model | BNK601AN |
| Apparaattype | Inbouw gaskookplaat |
| Afmetingen (L x D) | 560 x 480 mm |
| Geschat gewicht | 12 kg |
| Elektrische voeding | 230 V ~ 50 Hz |
| Gastype | G20 (aardgas) of G30 (butaan/propaan) afhankelijk van instelling |
| Aantal branders | 4 |
| Hulpbrander | 1 000 W (Ø 10-14 cm) |
| Semi-snelle brander | 1 750 W (Ø 16-18 cm) |
| Snelle brander | 3 000 W (Ø 20-22 cm) |
| Driekroonbrander | 3 500 W (Ø 22-24 cm) |
| Ontsteking | Automatisch met veiligheidsklep |
| Bediening | 4 draaiknoppen |
| Veiligheid | Veiligheidsklep die gas afsluit bij vlamuitval |
| Oppervlaktemateriaal | Roestvrij staal en email |
| Roosters | Afwasmachinebestendig |
| Onderhoud branders | Reiniging met zeepwater, controle van vlamkanalen |
| Elektrische aansluiting | Kabel H05VV-F 3x0.75 mm² zonder stekker |
| Gasaansluiting | Cilindrische of conische aansluiting, stijve of flexibele stalen buis |
| Apparaatklasse | Klasse 3 |
Veelgestelde vragen - BNK601AN BORETTI
Gebruikersvragen over BNK601AN BORETTI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fornuis in PDF-formaat gratis! Vind uw handleiding BNK601AN - BORETTI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BNK601AN van het merk BORETTI.
GEBRUIKSAANWIJZING BNK601AN BORETTI
NLIGEBRUKSAANWIJZING
GB|USERMANUAL

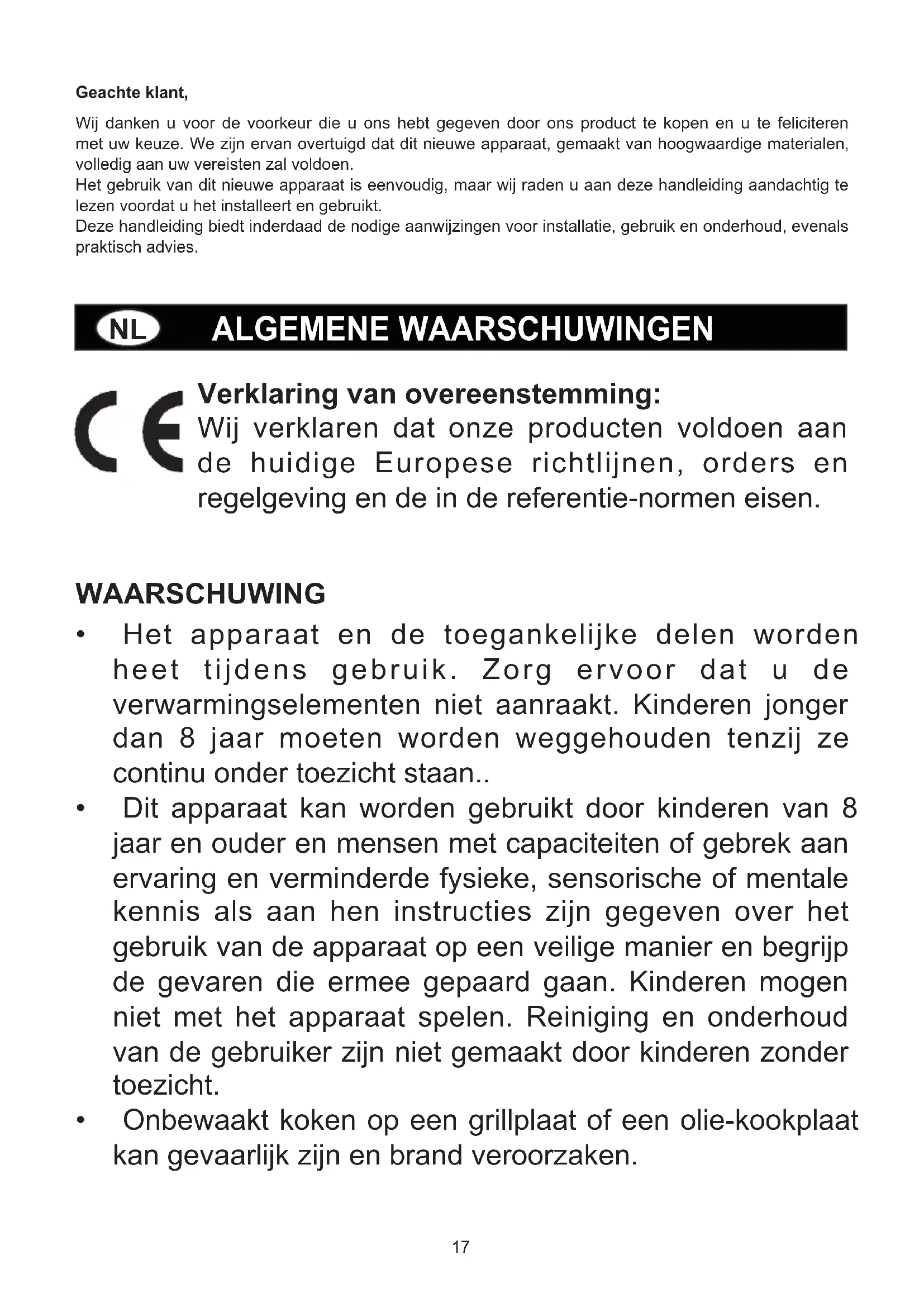

Cher Client,
Wij danken u voor de voorkeur die u ons heb te geveen door ons product te kopen en u te feliciteren met uw keuze. We zijn ervan overtuigd dat dit neue apparaat, gemaakt van hoogwaardige materialen, volledig aan uw vereisten za voldoen.
Het gebruik van dit neue apparaat is eenvoudig, maar wij raden u aan deze handleiding aandachtig te lezen voordat u het installeert en gebruikt.
Deze handleiding besteht indederaad de nodige aanwijzingen voor installmentie, gebruik en onderhoud, evenals praktisch advies.
C E Verklaring van overeenstemming: Wij verklaren dat once producten voldoen aan de huidige Europese richtlijnen, orders en regelgeving en de in de referentie-normen eisen.
WAARSCHUWING
- Het apparaat en de toegankelijke delen worden heetijdens gebruik. Zorg ervoor dat u de verwarmingselementen nicht aanraakt. Kinderenjonger dan 8aar要去en worden weghe Holden tenzij ze continu onder到账st aan..
- Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en mensen met capaciteiten of gebrek aanervaring en verminderde fysieke, sensorische of mentalekennis als aan hen instructies zich gegeven over hetgebruik van de apparaat op een veilige manier en begrijpde gesaren die ermee gepaard gaan. Kinderen mogneniet met het apparaat spelen. Reiniging en onderhoudvan de gebruiker zich nicht gemaaakt door kinderen zondertoezicht.
- Onbewaakt koken op een grillplaat of een olie-kookplaat kan gevaarlijk+zijn en brand veroorzaken.
- Probeer NOOIT een brand met water te blussen, maar het apparaat uit en dek de vlam af, bijvoorbeeld met een deksel of een blusdeken.
- Brandgevaar: bewaar geen voorwerpen op kookopppervlakken.
- Gebruik geen stoomreiniger om de kookplaat schoon te make.
- Het apparaat mag nicht worden bediend met behulp van een externe timer of een afzonderlijk afstandsbedieningssystem.
- Gebruik de kookplaat Nietijdens het schoonmaken.
- Deze instructies�zijn alleen geldig als het landsymbol op het apparaat worden weergegeven. Als het symbool Niet op het apparaat verschijnt, moet u de technische instructies raadplegen die de fabrikant zar verstrekken voor de aanpassing van het apparaat onder de gebruiksvoorwaarden van het land van bestemming.
- Lees de instructies aandachtig voordat u het apparaat installeert en gebruikt. De fabrikant wijst alle verantwoordelijkheid af als het apparaat worden geinstallerd en misbruikt en letsel of schade peroorzaakt. Houd de instructies bij de hand als referentie voor de toekomst.
- Laat het apparaat nooit onbeheerd awhile tijdens het bereiden van voedsel, waar dat de oliën en vetten brand können veroorzaken.
- Wanner het apparaatrechtstreeks op de voeding is aangesloten, hebt u een omnipolaire isolatieschakelaar nodig. Het isoodzakelijk dat het apparaat volledig kan worden losgekoppeld van het netwerk in overeenstemming met de voorwaarden van categorie III van de overspanning.Le cable de terre ne sont pas inclus.
- Als het netsnoer is beschadigd,要去 het worden verrangen door de fabrikant, een bevoegde technicus of een bevoegd persoon om gevaar te voorkomen.
- Zorg er bij het aansluiten van de voedingskabel voor dat deze Niet in direct contact staat (bijv. Door isolatiemoffente gebruiken) met onderdelen die temperaturen van meer dan 50^ können bereiken.
- Neem voor eventuele interventions of wijzigingen contact op met een geauthoriseerd technisch assistentiecentrum en vraag om originele reserveonderdelen.
Het productlabel met het serienummer befindt zich onder de kookplaat.
Wij raden u aan deze gebruikershandleiding te lezen vooraleer het toestel te installereren en te gebruiken.
Het is zeer belangrijk deze handleiding in de buurt van het toestel te bewaren om ze indien nodig te kunnen raadplegen. Als het toestel aan iemand anders verkocht of gegeven worden, moet men ervoor zorgen de handleiding tegelijkkertijd mee te geben, zodat de neue gebruiker ingelicht worden over de werking van het toestel en de bijhorende waarschuwingen leert kennen. Dit toestel behoort tot klasse 3.
De fabrikant wijst alle verantwoordelijkheid af in geval van schade aan zaken of Personen die te wijten is aan een onjuiste installmentie of aan een onaangepast, verkeerd of onredelijk gebruik van het toestel.
INSTRUCTIES VOOR DE GEBRUiker
Alle handelingen in verband met de installatione, de instelling en de aanpassing aan het beschikbare gastype要去en uitgevoerd worden door geschoold personeel, overeenstemmend de van kracht zijnde normen.
De specifieke instructies bevinden zich in het deel van de handleiding dat voor de installerateur voorbehonden is.
GEBRUK VAN DE BRANDERS
Het sériegrafisch aangebrachte symbol naast de knop geeft aan bij welke brander de knop hoog.
Automatische ontsteking met veiligheidsventiel
De overeenstemmende knop in gegenwijzerszin draaien tot de maximale positie (grote vlam, figuur 1) en de knop indrukken.
Eens de ontsteking verkreten, de knop ongeveer 10 seconden ingedrukt honden.
Gebruik van de branders
Om een optimaal rendement zonder verspilling van gas te verkrijgen, is het belangrijk dat de diameter van de kookpot aangepast is aan het potentieel van de brander (zie tabel hierna), om te vermijden dat de vlam breder worden dan de onderkant van de kookpot (figuur 2).
Het maximale vermogen gebruiken om vloeistoffen snel te latent koken en een verminderd vermogen om voedsel op te warmen of op kookpunt te honden. Alle werkingsposities要去en gekozen worden:tussen het maximum en het minimum en nooit:tussen de maximumpositie en het sluitingspunt.
Om de gastoevoer te onderbreken, de knop in wijzerszin draaien tot aan de sluitingspositie.
In geval van afwezigheid van elektrische energia is het möglichk de branders aan te steken met lucifers door de knop teplaatsen op het ontstekingspunt (grote vlam, figuur 1).
| BRANDERS | VERMOGEN (W) | DIAMETER KOOKPOT |
| Hulp 1000 10 - 14 cm | ||
| Half-snel 1750 16 - 18 cm | ||
| Snel 3000 20 - 22 cm | ||
| Triple kroon 3500 22 - 24 cm |
Waurschuwingen
- Altijd controlleren of de knappen in de positie "gesloten" (zie afbeelding 1) staan wanner het toestel nicht werkt.
-Voor de kookvlakken uitgerust met een thermokoppel (veiligheidsventiel), als de vlam per ongeluk uitgaat, onderbreekt het veiligheidsventiel, na enkele seconden, automatisch de gastoevoer van gas. Om de werking te herstellen, de knop terugbrengen aan het ontstekingspunt (grote vlam, afbeelding 1) en indrukken. - Tijdens het koken met vetten en oliën, moet men bijzonder aandachtig�ijn want, indien zich oververhit worden, hunnen zich in brand schieten.
- Geen verstuivers gebruiken in de buurt van het toestel in werking.
- Op de branders mag men geen onstabile of cervormde braadpannen zetten om ongelukken wegens omstoten of overlopen te vermijden.
-Ervoor zorgen dat de handvatten van de braadpannen juist geplaatst+zijn. - Wanner men de brander aansteekt, controeren of de vlam regelmatig is; Vooraleer kookpotten te verwijderen, de vlam.altijd verminderen ofuitdoen.
REINIGING
Vór elke schoonmaakbeurt, de verbinding van het toestel met het elektriciteitsnet uitschakelen.
Het is aangeraden te reinigen als het toestel koud is.
Geemailerde delen
De geëmailleerde delen要去en met een doekje en een sopje of met een Licht afwasmiddel worden schoongemaaakt.
Gebruik geen schuur of bijtende middelen. Voorkom dat stoffen zoals citroensap, tomaat, zoutwater, azijn, koffie en melk lang in aanraking komen met de geëmailleerde oppervlakken.
INSTRUCTIES VOOR DE GEBRUiker
REINIGING
Roestvrij stalen delen
Roestvrij staal kan vlekken als het gedurende langeijd in aanraking komt met kalkhoudend water of agressieve schoonmaakmiddelen.
Aangeraden wordt ze met een sopje schoon te make n en met een zachte doek af te drogen.
De glans worden behouden door regelmatig geschikte chemische producten te gebruiken, die gewoon in de handel verkrijgbaar zijn.
Branders en roosters
Deze delen mogen verwijderd worden om de reingiring te vergemakkelijken.
De branders要去en schoongemaakt worden met een spon, water en zeep of met een lichte detergent, daarna goed afgedroogd worden en terug op de juisteplaats gezet worden.
Controleren of de verspreidingskanalen voor de vlammen Niet verstopt zitten.
Controleren of de sonde van het veiligheidsventiel
en de ontstekingselektrode goed proper zich om een optimale werking te garanderen.
De roosters mogen in een vaatwasmachine gewassen worden.
Gaskranen
Het eventuele smeren van de kranen要去uitsluitend uitgevoerd worden door gespecialiseerd personeel.
Als de gaskranen moeilijk beginnen te draieren of een abnormale werkung vertonen, contact opnemen met de dienst na verkoop.
INSTRUCTIES VOOR INSTALLATEUR
Montage van het kookvlak.
Het toestel is vervaardigd om ingebouwd te worden in meubels die warmtebestendig zich.
De wanden van de meubels moeten bestand zich tegen een temperatuur van minstens 90^
Het toestel is van het type "Y", dit wil zeggen dat het geinstalleerd mag worden met een enkele laterale wand, rechts of links van het kookvlak.
Vermijd de installmentie van het toestel in denabijheid van ontvlambare materialen zoals gordijnen, keukenhanddoeken, enz...
Een opening make, in het blad van het meubel, met de afmetingen aangeduid in figuur 3; waar bij moet men een afstand houden van de randen van de inrichting van ten minste 100mm van de zichwanden en 50~mm van dechterwand.
| MODEL L (mm) | P (mm) | |
| BKW601 BNK601AN | 560 480 | |
| BKW751 BNK751AN | 560 480 | |
| BKW901 820 480 |
In geval van aanwezigheid van een muirkast boven het kookvlak, moet men een minimale afstand van 760~mm tussen het meubel en het werkblad voorzien.
Het is aanbevolen het toestel te isoleren van het meubel dat er zich onder bevindt, door middel van een separator en een depressie-ruimte van minstens 10mm (figuur 4).
INSTRUCTIES VOOR INSTALLATEUR
Indien het toestel worden aangebrachte op een basis met oven要去en deoodzakelijk voorzorgsmaatregelen worden getroffen, om te garanderen dat de installmentie voldoet aan de veiligheidsvoorschriften. Besteed er bijzondere aandacht aan dat de elektriciteitskabel en de toevoerbuis zodenig+zijn geplaatst dat deze Niet inaanraking komen met de hete delen van de behuizing van de oven. In geval van installmentie op een oven zonder geforceerde koelventilatie moet voor een goede ventilatie voor een geschikte luchttoevoer worden gezord met een ingang die minstens 200~cm^2 kleiner is en een uitgang die groter is dan minstens 60cm^2
Bevestiging van het kookvlak
leder kookvlak is voorzien van een speciale dichting.
Bovendien worden een reeks haken geleverd, die gebruikt要去en worden om de planta te bevestigen.
Afhankelijk van het type bodem wordt het geschikte type bevestigingshaak geleverd (haak A of haak B).
Handel als volgt voor de installmentie:
- Verwijder de roosters en branders van het kookylak.
- Draai het toestel om en breng dichting S langs de buitenrand aan (fig. 5).
-Breng het kookvlak in de opening aan die in het meubel is gemaakt en zet hem vast met deschroeven V van de bevestigingshaken G (fig. 6/6A).
Plaats van installmentie
Dit toestel is Niet uitgerust met een evacuationsystem voor de producten van de verbranding; het is dusoodzakelijk de rook maar buiten te evacueren met behulp van een dampkap of een elektrische ventilator die geactiveerd worden telkens men het toestel gezruikt.
De ruimte waarin het toestel geinstalleerd worden, moet een natuurlijke luchtaanvoer hebben voor de regelmatige verbranding van gas en de ventilatie van de ruimte: het nodige volume lucht mag nicht kleiner�n dan 20m^3
De luchttoevoer要去 gebeuren door een permanente opening, aangebrachte in de muren van de kamer en die voor een verbinding maar buiten zorgt.
De ventilatie kan ook afkomstig zijn van een aangrenzende kamer. In dat geval de
desbeteffende geldende normen respecteren.
De openings moeten een minimale doorsnede hebben van 200~cm^2
Gasaansluiting
Zich ervan vergewissen dat het toestel geschikt is voor het beschikbare type gas; om dat te weten kijk maar het etiket onderaan op het toestel of maar het etiket op de LASTE pagina van deze handledig.
Handel overeenkomstig de instructies vermeld in de paragraaf "gastransformaties en instelleningen" voor de eventuele aanpassing aan verschillende gassen.
Het toestel moet aangesloten worden op de gasinstallatie met behulp van harde metalen buizen of van stalen flexibele leidingen met continue wand conform de geldende normen.
De gasingang-aansluiting van het toestel is van schroefdraad voorzien: gas cilindervorming mannelijk (figuur 7).
De aansluiting mag de gasinlaatbuis Niet belasten.
Eens de installmente voltooid, controllerer dichtheid van de verbindingen met een zeepoplosing.
Elektrische aansluiting
De aansluiting op het elektrische net moet uitgevoerd worden door geschoold personeel overeenkomstig de geldende normen.
De spanning van de elektrische installmentie要去 overeenstemmen met die vermeld op het etiket dat zich onderaan op het toestel bevindt. Controleren of de installmentie uitergerust is met een doeltreffende massa-aansluiting ("terre") overeenkomstig de normen en wettelijk bepalingen.
De massaansluiting is verplicht.
Als het toestel geen stekker heeft, op de voedingskabel een genormaliseerde stekker aanbrengen.
Het is möglich de aansluiting op het elektrische netrechtstreeks uit te voeren door detussenplaatsing van een omnipolaire schakelaar met een openingsafstand van de contacten van minstens 3mm
INSTRUCTIES VOOR INSTALLATEUR
Vervanging van de buisjes
Indien het toestel voorzien is voor een gastype dat verschilt van het beschikbare, moet men de buisjes van de branders verrangen.
De keuze van de te verrangen buisjes要去 gebeuren volgens de tabel met technische kenmerken.
Daarna te werk gaan op de volgende manier:
- de roosters en de branders verwijderen;
- met een rechtse sleutel (L), hetuisje (U) (figuur 8) losschroeven en verrangen door hetGPasteuisje;
- het buisje krachtig blokkeren.
Installing van de branders
Deinstalling van het minimum moet altijd juist+zijn en de vlam moet altijd aan blijven, zelfs in geval van een snelle overgang van de maximumpositie maar de minimumpositie.
Als dat nicht het geval is, moet men het minimum op de volgende manier regelen:
- de brander aansteken;
- de kraan draaien tot in de minimummpositie (kleine vlam);
- de knop van de stang van de kraan verwijderen;
- een schroevendraaier met platte sunt in gat (F) van de kraan (figuur 9-9/A) steken en de bypass schroef draaien tot de correcte instelling van het minimum.
Voor de branders die werken met gas G30,要去 de bypass schroef volledig vastgeschroefd worden.
ONDERHOUD
Vervanging voedingskabel
In geval van verranging van de voedingskabel, moet men een kabel gebruik conform de normen van het type H05VV-F of H05RR-F met een doorsnede 3 × 0.75 ~mm^2 .
De aansluiting op de klem moet gebeuren zoals aangeduid op afbeelding 10-10A.
Kabel L bruin (fase)
Kabel N blauw (neutraal)
Kabel groen-geel (massa)
De fabrikant is nicht aansprakelijk voor eventuele onduuidelijkheden in deze handleiding als gevolg van drukfouten of administratieve fouten. De fabrikant behoudt zich hetrecht voor om wijzigingen dieoodzakelijk worden gezacht aan te brengen in de eigen producten, zonder de essentiele eigenschappen op het gebied van functionaliteit en veiligheid aan te tasten.
Dear Customer,
1 Selle brander van 3000 W
2 Halfsnelle brander van 1750 W
3 Hulpbrander van 1000 W
4 Brander triple kroon van 3500 W
8 Bedieningsknop brander
Daar waar op de GAD type-onderzoek certificaten van KIWA de toestel categorie "12EK" worden vermeld is bedoeld:
Dit toestel is afgesteld voor de toestelcategorie K (I2K) en is geschikt voor het gebruik van G en G+ distributiegassen volgens de specificaties Zoals die+zijn weergegeven in de NTA 8837:2012 Annex D met een Wobbe-index van 43,46 - 45,3 MJ/m3 (droog, 0^, bovenwaarde) of 41,23 - 42,98 (droog, 15^, bovenwaarde).
Dit toestel kan daarnaast worden omgebouwd en/of opnieuw worden afgeregeld voor de toestelcategorie E (12E)
Dit houdt derhalve in dat het toestel: "geschikt is voor G^+ -gas en H -gas, dan wel aantoonbaar geschikt is voor G^+ -gas en aantoonbaar geschikt is te makeen voor
H-gas" in de zin van het "Besluit van 10 mei 2016 tot wijziging van het Besluit gastroestellen....
Korte titel of verwijzing maar de meet- en berekeningsmethoden gebruikt om de naleving van de bovenstaande eisen te stellen.
De prestaties van elke afzonderlijke brander worden berekend volgens de norm EN 30-2-1 (2015)
Het totale rendement van de kookplaat worden berekend volgens de EU-verordening 66/2014 Par. 2.2
Het rendement worden berekend alleen voor de branders met een nominale capaciteit van meer dan 1,16 kW (EN 30-2-1 (2015))
Informatie die relevant is voor de klant om het energieverbruikijdens het gebruik te minimisieren.
Tips voor energiebesparing: gebruik pannen met vlakke bodem, Gebruik potten met de juiste grootte, gebruik potten met deksel, het minimisieren van de hoeveelheid vloeistof of vet, wanner vloeistof begint te koken de instelling te verminderen.
De fabrikant is Niet aansprakelijk voor eventuele onduuidelijkheden in deze handleiding als gevolg van drukfouten of administratieve fouten. De fabrikant behoudt zich hetrecht voor om wijzigingen die moodzakelijk worden gezacht aan te brengen in de eigen producten, zonder de essentièle eigenschappen op het gebied van functionaliteit eneiligheid aan te tasten.
