Marque	Metrix
Modèle	MTX 3291
Type de produit	Multimètre numérique portable
Affichage	Double affichage numérique 60 000 points, rétroéclairé monochrome 70 x 52 mm, bargraph 61 segments
Dimensions	196 x 90 x 47,1 mm
Poids	570 g (avec piles)
Alimentation	4 piles LR6 (AA) 1,5 V alcalines ou 4 accumulateurs Ni-MH 1,2 V ; autonomie ≈ 300 h en VDC (piles)
Catégories de mesure	1000 V CAT III, 600 V CAT IV
Fonctions principales	Tension AC/DC, courant AC/DC, fréquence, résistance, capacité, température (Pt100/Pt1000), test diode, continuité sonore, puissance résistive, dBm, rapport cyclique, largeur d'impulsion, mesure via pince ampèremétrique
Modes spéciaux	MAX/MIN/AVG, PEAK, REL, HOLD, Auto HOLD, filtre passe-bas 300 Hz, mode USER/BASIC
Communication	Liaison USB optique isolée, protocole SCPI, logiciel SX-DMM
Protection des entrées	Fusible 11 A / 1000 V (10x38, pouvoir de coupure > 20 kA), varistances, CTP
Sécurité	Double isolation, degré de pollution 2, IP67 (étanche 1 m/30 min), alarmes sonores et visuelles en cas de dépassement
Entretien et nettoyage	Déconnecter l'instrument, nettoyer avec un chiffon doux légèrement imbibé d'eau savonneuse, rincer et sécher
Pièces détachées et réparabilité	Fusible de rechange (réf. SIBA 5019906, 11 A 1000 V F), piles/accumulateurs AA, cordons de sécurité, accessoires optionnels : pinces, sondes de température, chargeur externe
Garantie	3 ans contre défauts de matière ou fabrication
Conditions d'utilisation	Intérieur, altitude < 2000 m, température -10°C à +55°C, humidité relative < 80 %
Contenu de la livraison	Notice sur mini CD-ROM, guide de démarrage, jeu de cordons de sécurité (rouge/noir), 4 piles AA, cordon USB optique, sacoche de transport, logiciel SX-DMM

FOIRE AUX QUESTIONS - MTX 3291 METRIX

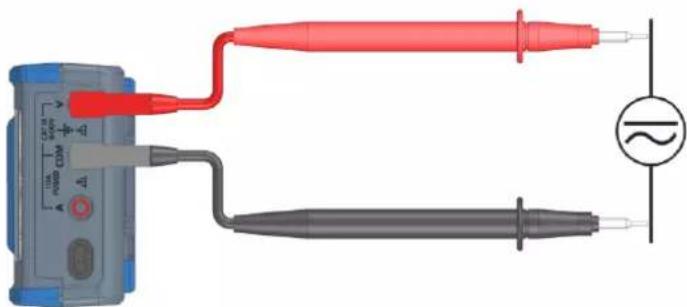

Comment mesurer une tension avec le MTX 3291 ?

Tournez le commutateur sur V. Branchez le cordon noir sur COM et le rouge sur V. Appuyez sur MODE pour choisir AC, DC ou AC+DC. Placez les pointes de touche aux bornes du circuit. Lisez la valeur sur l'afficheur principal ; le second afficheur indique la fréquence (sauf en DC).

Que faire si l'appareil affiche 'O.L' ?

O.L signifie dépassement de la capacité de mesure. Pour la tension, cela arrive au-delà de 1050 V (MTX 3291). Pour le courant, au-delà de 20 A. Vérifiez que vous n'êtes pas en surcharge et utilisez un calibre adapté.

Comment remplacer le fusible ?

Déconnectez l'instrument de toute source. Ouvrez le boîtier inférieur. Remplacez le fusible par un modèle identique : 11 A, 1000 V, 10x38, type F, pouvoir de coupure > 20 kA (réf. SIBA 5019906). Ne jamais utiliser un fusible non conforme.

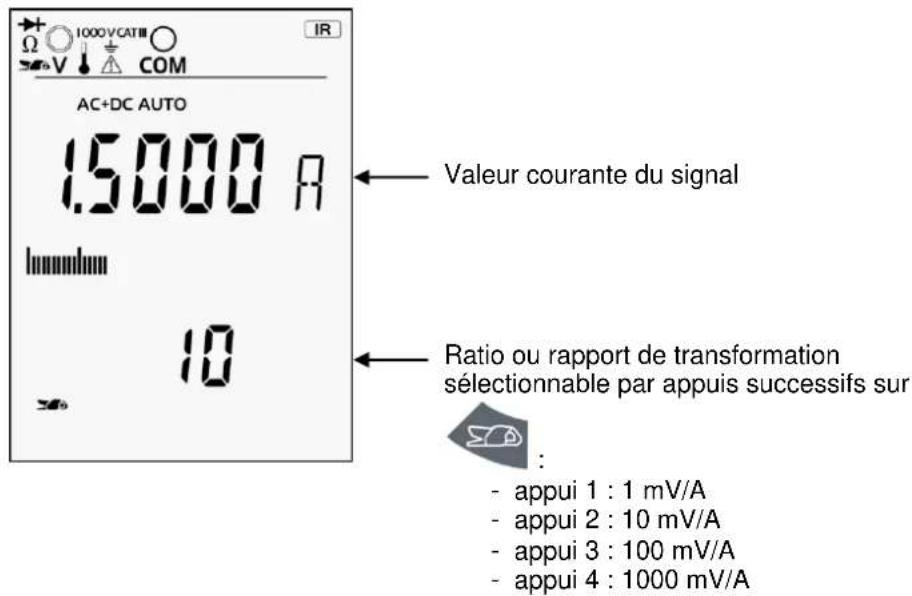

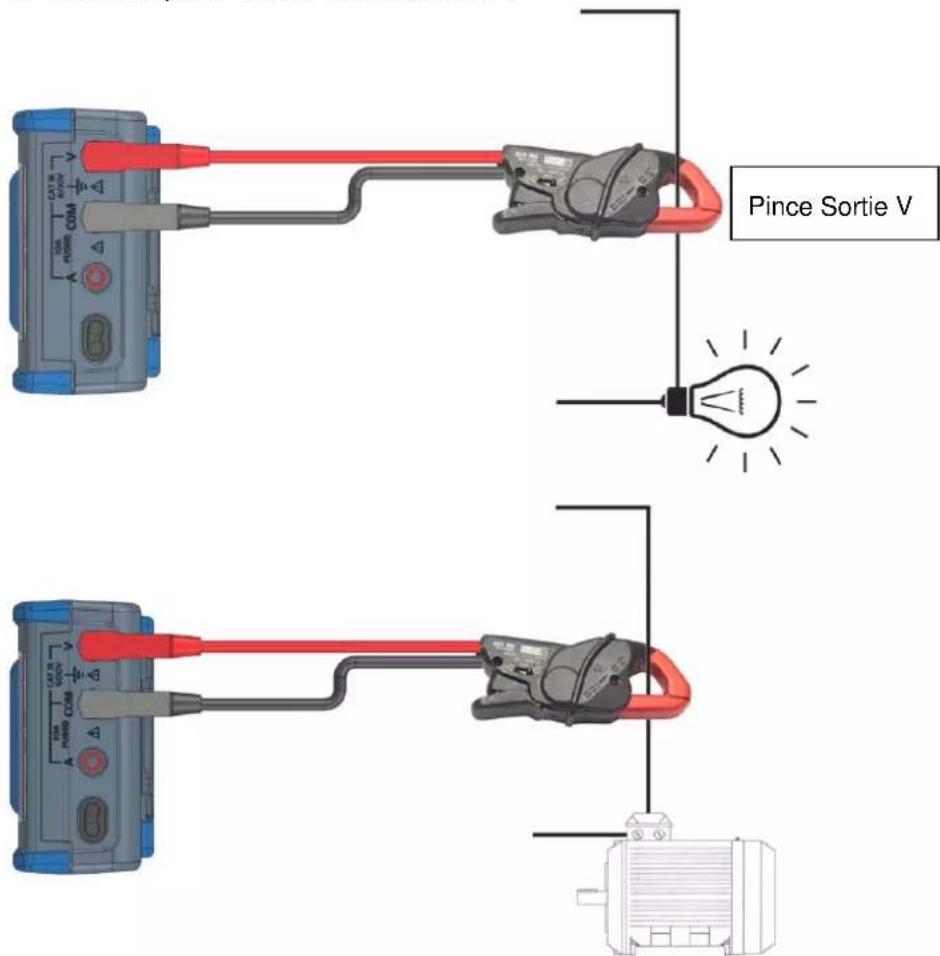

Comment utiliser la fonction 'PinCE' avec une pince ampèremétrique ?

Tournez le commutateur sur A (symbole pince). Branchez la pince sur COM et V. Appuyez plusieurs fois sur la touche pince pour sélectionner le rapport de transformation (1, 10, 100 ou 1000 mV/A) correspondant à votre pince. Placez la pince autour du conducteur. La lecture s'affiche directement en ampères.

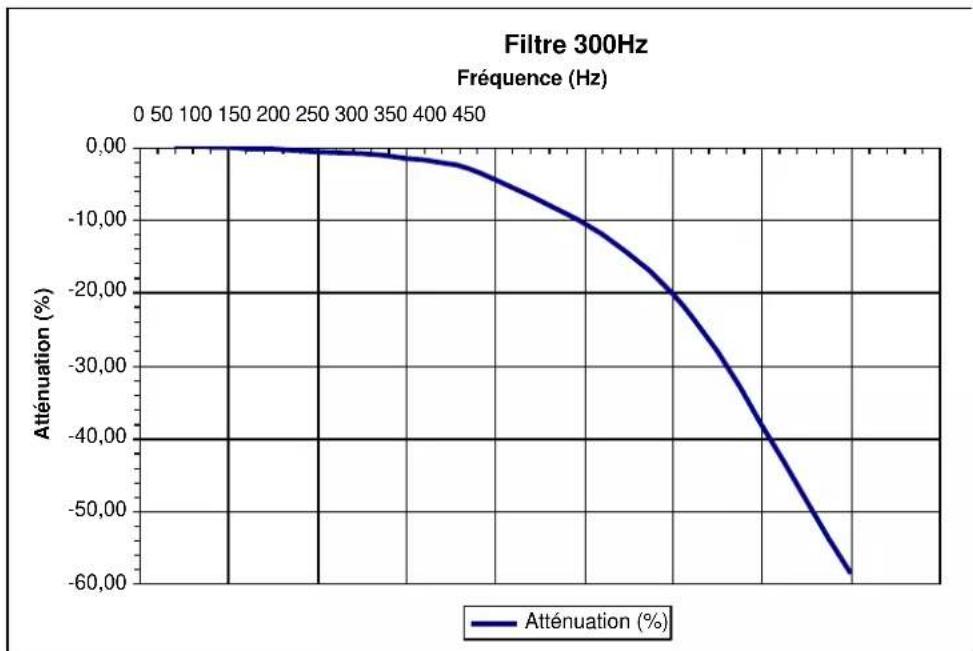

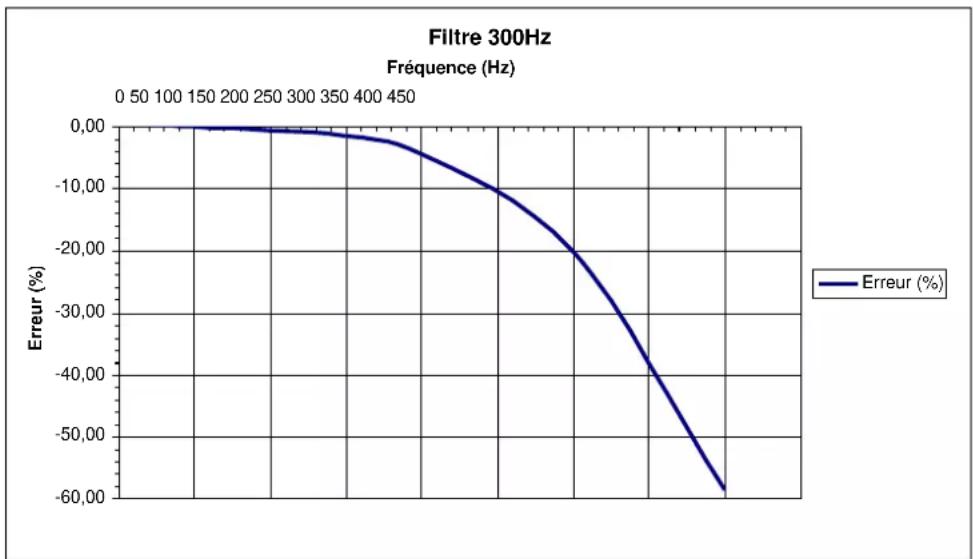

Comment activer le filtre passe-bas 300 Hz ?

En position V, VLowZ ou A, appuyez longuement sur la touche filtre (la touche avec symbole de filtre). Le symbole du filtre s'affiche. Cela atténue les fréquences supérieures à 300 Hz, utile pour les mesures sur variateurs MLI.

Comment mesurer la température avec une sonde Pt100 ?

Tournez le commutateur sur T°. Appuyez sur la touche de sélection de sonde pour choisir Pt100 ou Pt1000. Branchez la sonde sur COM et V en respectant la polarité. L'afficheur principal indique la température en °C (ou °F après appui sur MODE).

Que faire si l'écran ne s'allume pas ?

Vérifiez les piles ou accumulateurs. Remplacez-les si nécessaire. Attendez 10 secondes après remplacement avant de redémarrer. Si le problème persiste, effectuez un appui long (>2s) sur ON/OFF pour forcer l'extinction, puis rallumez.

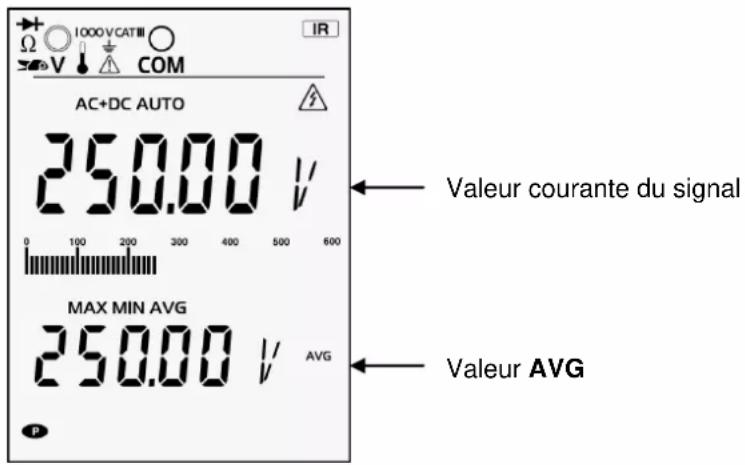

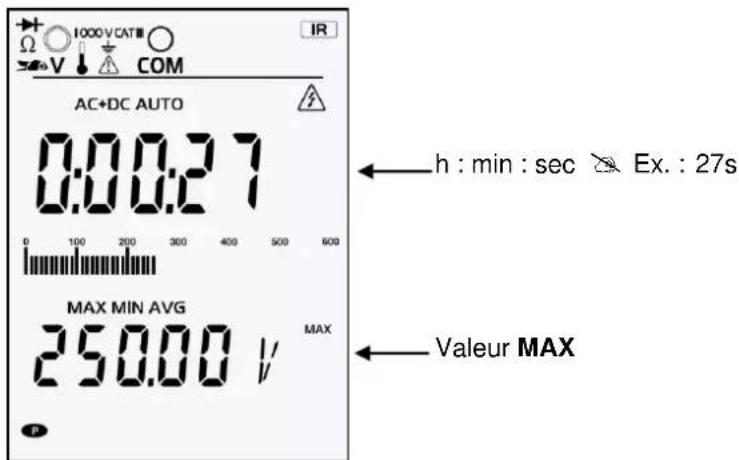

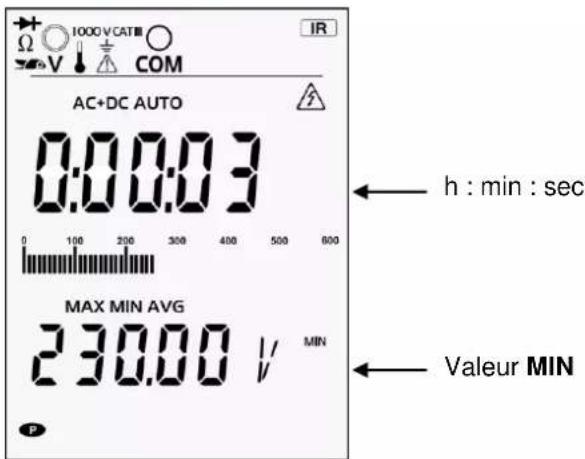

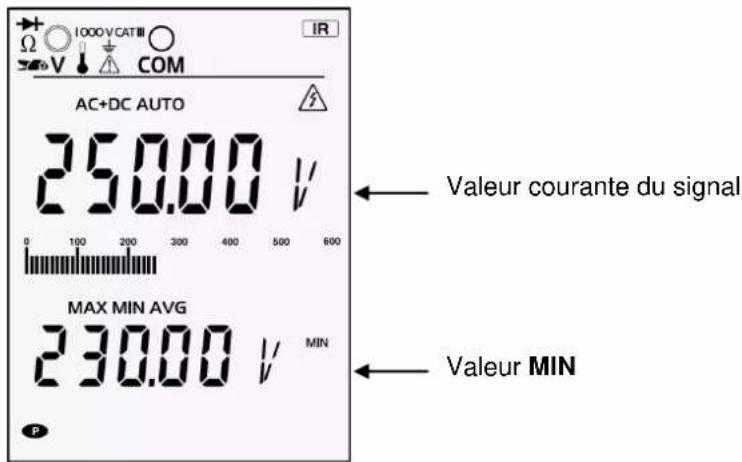

Comment utiliser le mode enregistrement MAX/MIN/AVG ?

Appuyez sur la touche MAX/MIN/AVG. La première pression lance l'enregistrement des valeurs max, min et moyenne. Les appuis suivants permettent de consulter chaque valeur. Un appui long quitte le mode. Les valeurs sont horodatées (MTX 3291).

Comment connecter le multimètre à un PC ?

Utilisez le cordon optique USB fourni. Branchez-le sur le connecteur optique du multimètre (flanc) et sur un port USB du PC. Installez le driver USB à partir du CD-ROM, puis lancez le logiciel SX-DMM. Le symbole 'clavier' s'affiche en mode REMOTE.

Quelle est la précision des mesures de tension DC ?

La précision est de 0,05 % L + 25 D pour les gammes de 6 V à 600 V, et de 0,5 % L + 35 D pour la gamme 60 mV. Les spécifications sont garanties après 30 min de mise en température.

MODE D'EMPLOI MTX 3291 METRIX

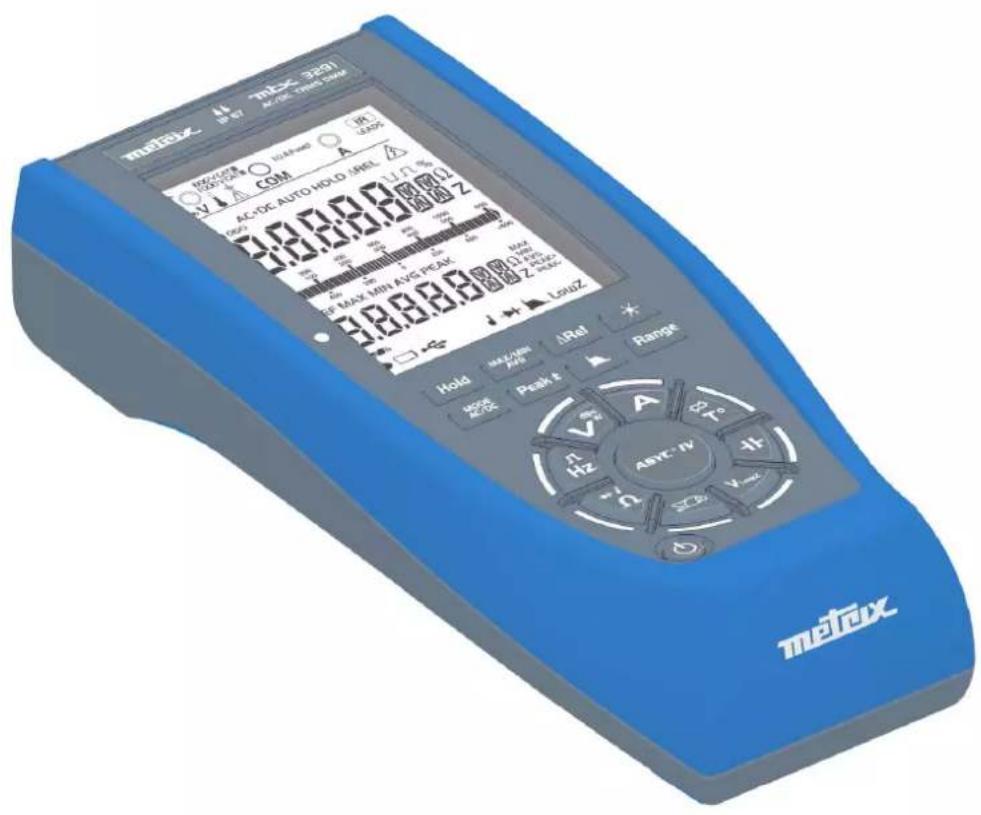

MTX 329 i - 60 000 pts

Notice de fonctionnement

Pôle Test et Mesure CHAUVIN-ARNOUX

Instructions générales

Introduction, Précautions et mesures de sécurité.... 3

Fonctions spéciales....4

Symboles utilisés sur l'instrument 5

Garantie, maintenance, vérification métrologique, réparation sous garantie 6

Entretien....7

Changement du fusible....7

Accumulateurs et piles 7

Interface de communication 7

Description des instruments....8

Face avant, face arrière, bornier MTX 3290....8

Face avant, face arrière, bornier MTX 3291 9

Afficheur 10

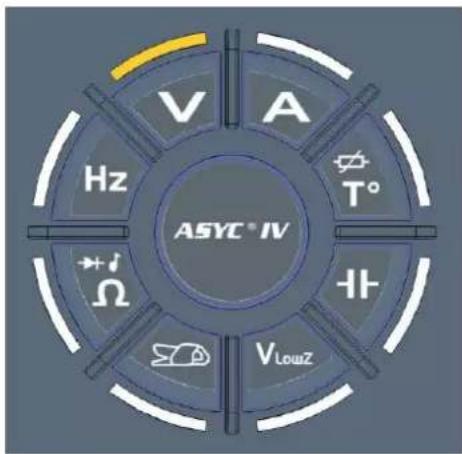

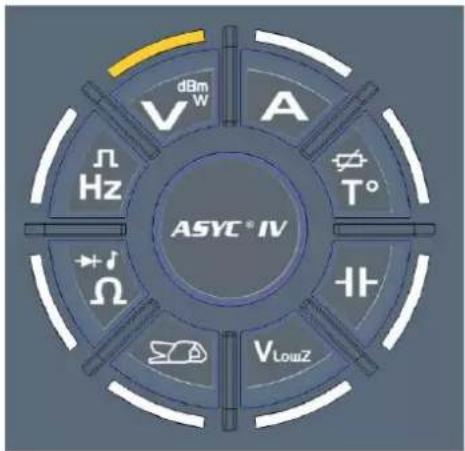

Commutateur 13

Clavier 15

Prise en main 18

Préparation à l'utilisation 18

Description fonctionnelle

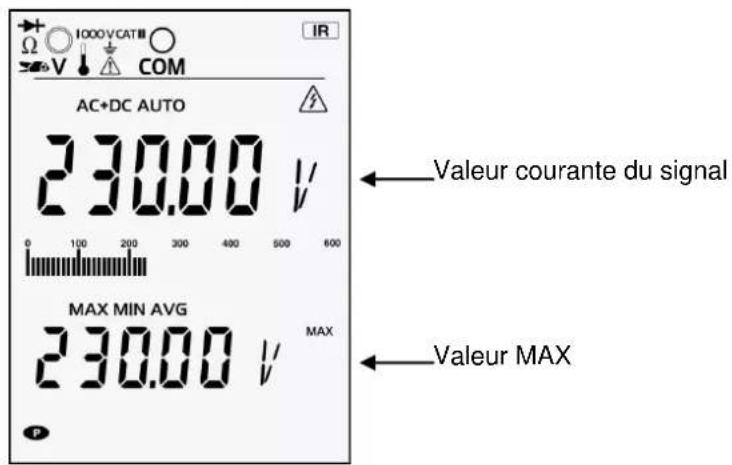

1. Mode MAX MIN AVG.... 19

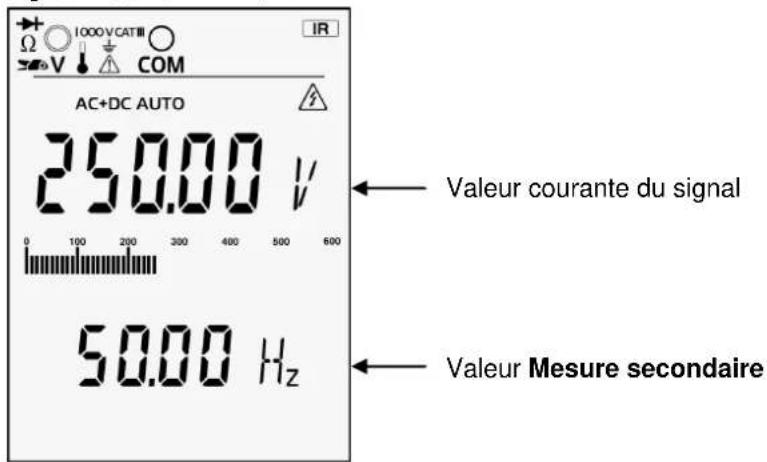

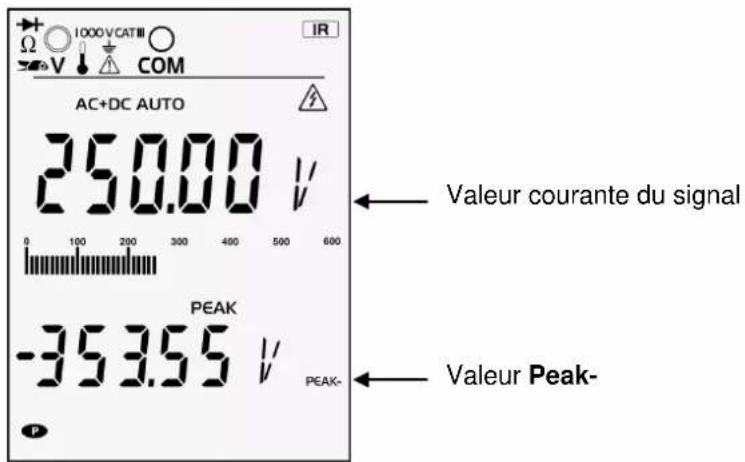

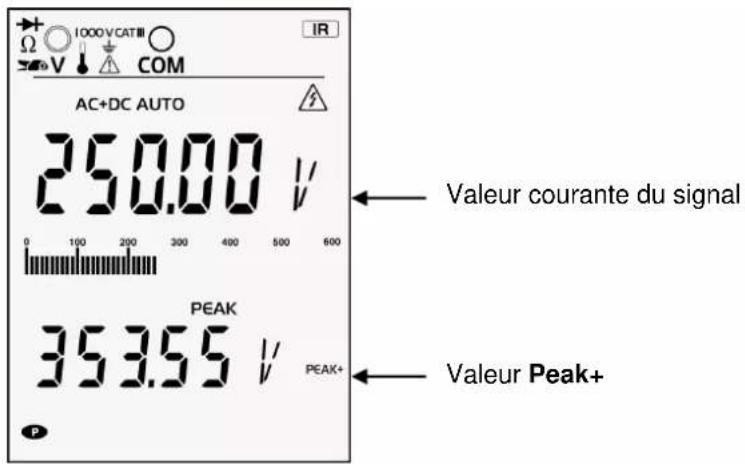

2. Mode PEAK.... 22
3. Mode REL....23
4. Fonction « PINCE » 25

Fonctions du commutateur et des touches.... 26

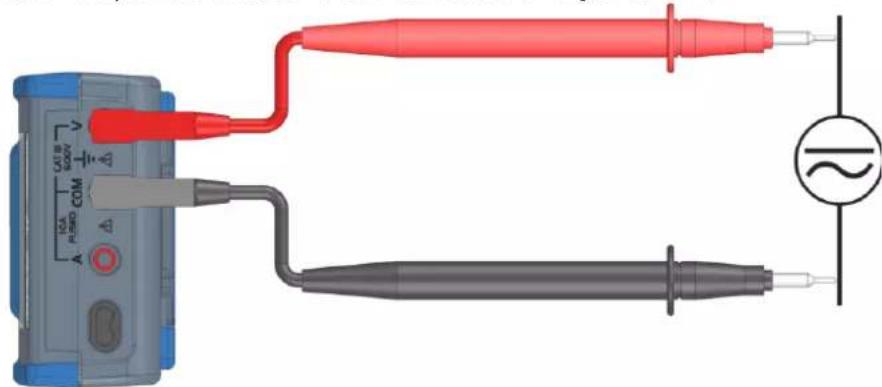

Comment mesurer les différentes grandeurs ? 28

1. Mesure de tension...28

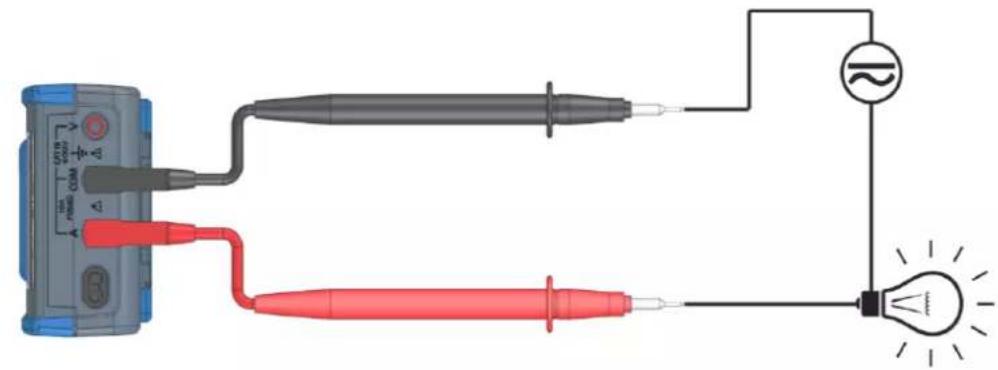

2. Mesure de courant.... 29
3. Mesure de fréquence.... 31
4. Mesure de résistance 31
5. Mesure continuité sonore.... 32

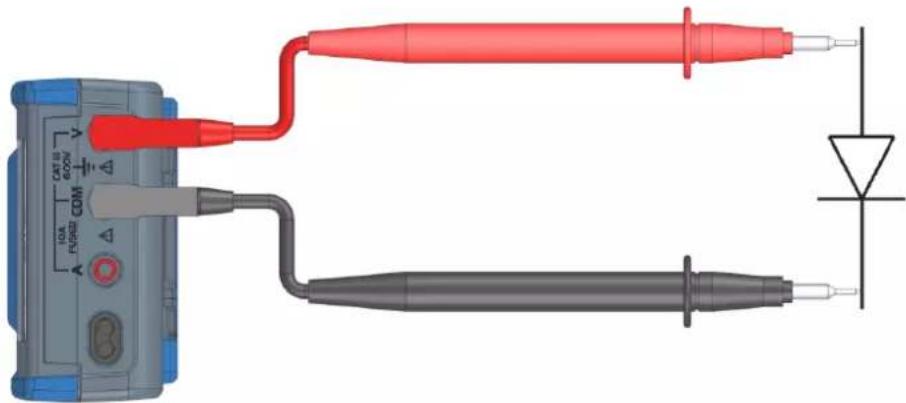

6. Test diode 32

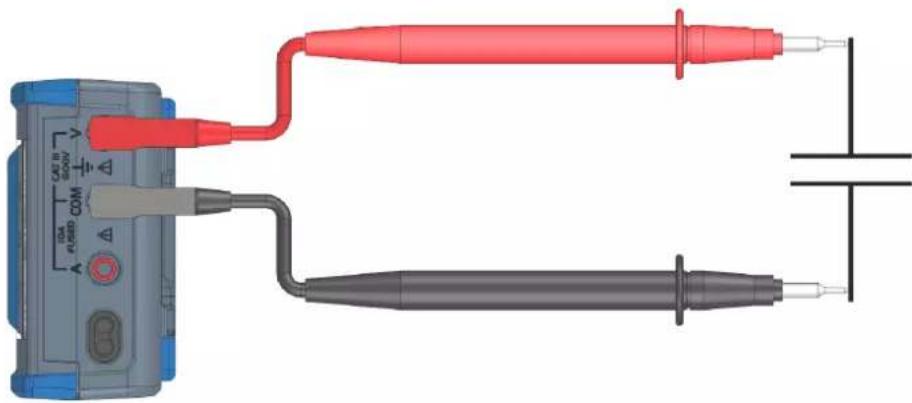

7. Mesure de capacité 33

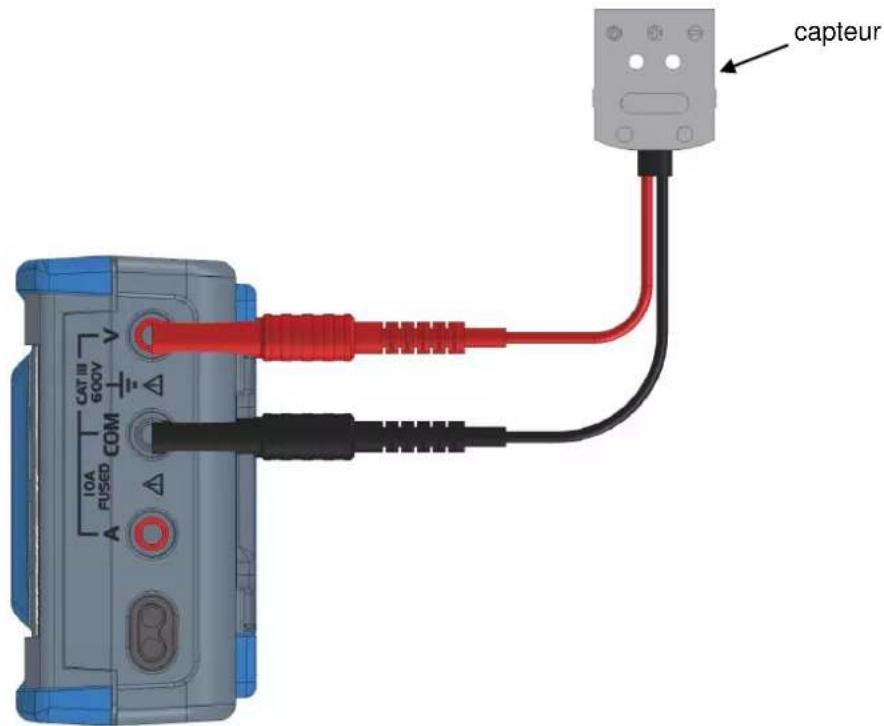

8. Mesure de température 34

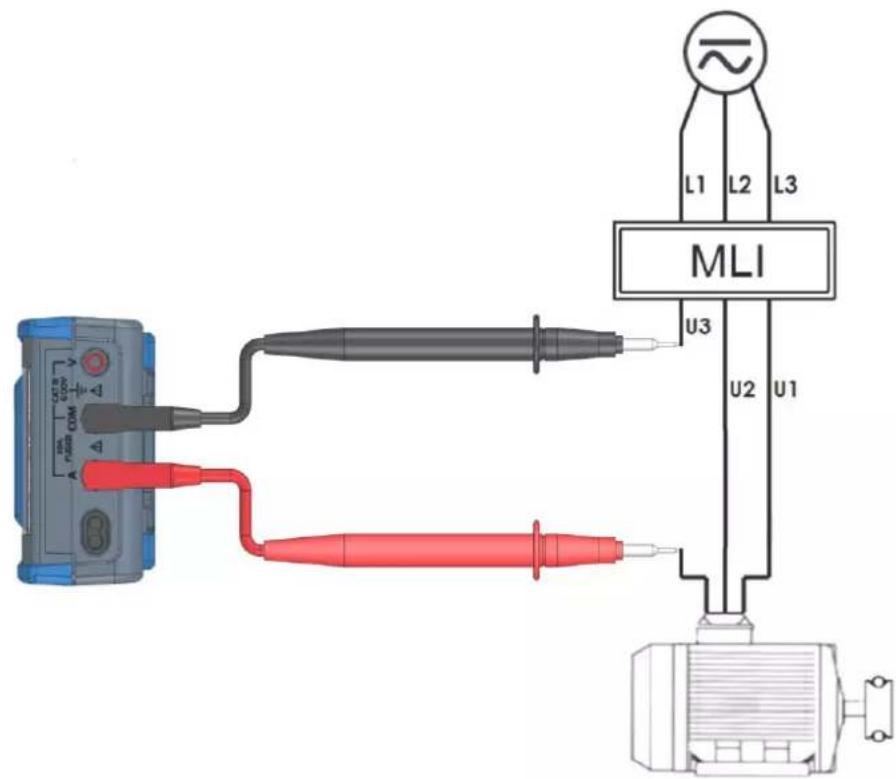

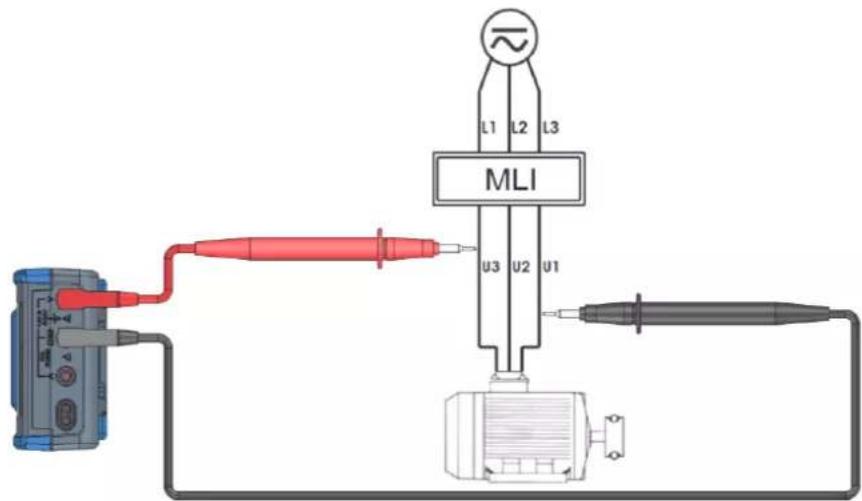

9. Mesure sur un variateur de vitesse type MLI.... 35
10. Puissance résistive (MTX 3291).... 37
11. dBm décibel en puissance (MTX 3291).... 38

Caractéristiques générales 61

Conditions d'environnement 61

Alimentation...61

Affichage 61

Sécurité, CEM 61

Caractéristiques mécaniques 61

Boîtier 61

Instructions générales

Félicitations ! Vous venez d'acquérir un multimètre portable, à affichage numérique.

Nous vous remercions de votre confiance dans la qualité de nos produits.

La gamme d'instruments à laquelle il appartient est composée des modèles :

	MTX 3290	MTX 3291
Affichage	digital monochrome (70 x 52)	digital monochrome rétro-éclairé (70 x 52)
Alimentation	4 piles R6 (format AA) ou 4 accumulateurs
Points	6000	60 000
Communication	-	IR / USB

Il est conforme à la norme de sécurité NF EN 61010-1 + NF EN 61010-2-030, relative aux instruments de mesures électroniques.

Pour en obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

Ne pas respecter ces avertissements et/ou ces instructions risque d'endommager l'instrument et/ou ses composants et peut se révéler dangereux pour l'utilisateur.

Précautions et mesures de sécurité

- Cet instrument a été conçu pour une utilisation :

• en intérieur
• dans un environnement de degré de pollution 2
• avec une humidité relative inférieure à 80 % jusqu'à 31°C.

- La sécurité de tout système intégrant l'instrument relève de la responsabilité de l'assembleur du système.

- Il est utilisable pour des mesures sur des circuits :

• MTX 3290 : 600 V CAT III et 300 CAT IV.
• MTX 3291 : 1000V CAT III et 600 CAT IV.

Toutefois, certains accessoires peuvent conduire à utiliser cet instrument sur des circuits de tension et de catégorie inférieures.

Avant utilisation

• Respectez les conditions d'environnement et de stockage.
• Vérifiez l'intégrité des protections et isolants des accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné et mis au rebut. Un changement de couleur de l'isolant est une indication de détérioration.

Pendant l'utilisation

- Lisez attentivement toutes les notes précédées du symbole

- Par mesure de sécurité, n'utilisez que les cordons et accessoires appropriés livrés avec l'instrument ou homologués par le constructeur.

Dispositif de sécurité

• Il est impossible d'accéder au boîtier pile ou fusible sans avoir, au préalable, déconnecté les cordons de mesure.
• Lors de mesures supérieures à 60 VDC et 25 VAC, le sigle ⚡ clignote sur l'afficheur
• Détection automatique d'une connexion sur la borne « Ampère » (en volt et en ampère)
• Lors d'un dépassement (en volt et ampère) de la grandeur permanente max mesurable, un signal sonore intermittent indique le risque de choc électrique.

Dispositifs de protection des entrées de mesure

Ces multimètres sont équipés de plusieurs dispositifs assurant leur protection :

• une protection par varistances permet un écrêtage des surtensions transitoires présentes aux bornes de mesure.
• une protection avec CTP (Coefficient de Température Positif) protège des surtensions permanentes inférieures ou égales à 1000 V lors de mesures de résistance, capacité et test diode.

Cette protection se réarme automatiquement après la surcharge.

- Un fusible assure une protection lors des mesures d'intensité.

- MTX 3290 : 10 A

- MTX 3291 : 11 A

Détection automatique

Le nombre de bornes d'entrée est limité à 3 : V, COM, A. Le raccordement du cordon sur la borne « Ampère » sélectionne automatiquement la fonction correspondante.

Lorsqu'une modification de fonction par le clavier de commande est compatible avec le raccordement du cordon, elle déclenche une alerte sonore ou visuelle (LEADS).

La mesure de courant est réalisée en gamme automatique peak sur toute l'étendue.

En mesure de courant, une alerte sonore se déclenche en l'absence prolongée de courant.

Arrêt automatique

Si la fonction est validée (P), l'appareil s'arrête automatiquement après 30 mn de fonctionnement, à condition qu'aucune action n'ait lieu sur la face avant durant cette période.

L'arrêt automatique est inhibé en :

• mode Surveillance MAX, MIN, AVG, PEAK
• mode Communication
• présence d'une tension > 60 VDC ou 25 VAC aux bornes du multimètre.

Signaux d'alerte

Un signal sonore intermittent est émis sur toutes les positions « Tension » et « Courant » lors d'un dépassement de la valeur max. permanente mesurable par l'appareil. Il est accompagné de l'affichage du sigle « O. L » et du symbole sur l'afficheur.

Ce symbole est activé lorsque la tension sur l'entrée « V » dépasse 60 VDC ou 25 VAC sur les positions « Tension » ou lorsque le courant injecté entre la borne A et COM dépasse 10 A.

Instructions générales (suite)

Définition des catégories de mesure

CAT II: Circuits de test et de mesure connectés directement aux points d'utilisation (prises de courant et autres points similaires) du réseau basse tension.

Ex: Les mesures sur les circuits réseau des appareils électroménagers, des outils portables et autres appareils similaires.

CAT III: Circuits de test et de mesure connectés aux parties de l'installation du réseau basse tension du bâtiment.

Ex: Les mesures sur les tableaux de distribution (y compris les compteurs divisionnaires), les disjoncteurs, le câblage y compris les câbles, les barres-bus, les boîtiers de dérivation, les sectionneurs, les prises de courant dans l'installation fixe, et les appareillages à usage industriel et autres équipements tels que les moteurs branchés en permanence sur l'installation fixe.

CAT IV: Circuits de test et de mesure connectés à la source de l'installation du réseau basse tension du bâtiment.

Ex: Les mesures sur des dispositifs installés avant le fusible principal ou le disjoncteur de l'installation du bâtiment.

Attention!

L'utilisation d'un instrument de mesure, d'un cordon ou d'un accessoire de catégorie de mesure ou de tension inférieure réduit l'utilisation de l'ensemble (instrument + cordons + accessoires) à la catégorie de mesure et/ou à la tension de service la plus basse.

Symboles sur l'instrument

Risque de chocs électriques : instructions de connexion et déconnexion des entrées. Toujours connecter les sondes ou adaptateurs à l'instrument avant leur connexion aux points de mesure. Toujours déconnecter les sondes ou cordons des points de mesure avant leur déconnexion de l'instrument. Ces instructions sont applicables avant nettoyage de l'instrument.

Attention : Risque de danger. L'opérateur s'engage à consulter la notice à chaque fois que ce symbole de danger est rencontré.

Appareil entièrement protégé par isolation double ou isolation renforcée.

Terre

Dans l'Union Européenne, ce produit fait l'objet d'un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la Directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet ménager. Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

Le marquage CE indique la conformité aux directives européennes « Basse Tension », « CEM », « DEEE » et « RoHS ».

USB (MTX 3291)

IP 67

Garantie

Ce matériel est garanti 3 ans contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Durant la période de garantie, l'instrument ne peut être réparé que par le constructeur. Il se réserve le droit de procéder soit à la réparation, soit à l'échange de tout ou partie de l'instrument. En cas de retour du matériel au constructeur, le transport « aller » est à la charge du client.

La garantie ne s'applique pas suite à :

• une utilisation impropre du matériel ou par association avec un équipement incompatible
• une modification du matériel sans autorisation explicite des services techniques du constructeur
• l'intervention effectuée par une personne non agréée par le constructeur
• l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement
• un choc, une chute ou une inondation.

Maintenance, vérification métrologique

Avant toute ouverture de l'instrument, déconnectez-le impérativement de l'alimentation réseau et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique. Cela pourrait entraîner la destruction d'éléments internes. Tout réglage, entretien ou réparation de l'instrument sous tension ne doit être entrepris que par un personnel qualifié, après prise en compte des instructions de la présente notice.

Nous vous conseillons au moins une vérification annuelle de cet instrument. Pour les vérifications et les étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux agences Manumesure.

Cette vérification pourra aussi faire l'objet d'une maintenance préventive.

Renseignements et coordonnées sur demande :

Tél. : [phone] - Fax : [phone]

Déballage, ré-emballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition. À réception, procédez à une vérification rapide pour détecter toute détérioration éventuelle lors du transport. Le cas échéant, contactez sans délai notre service commercial et émettez les réserves légales auprès du transporteur.

Dans le cas d'une réexpédition, utilisez de préférence l'emballage d'origine. Indiquez le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Réparation sous garantie et hors garantie

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale CHAUVIN ARNOUX la plus proche ou votre centre technique régional Manumesure, qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux nos. suivants : 02 31 64 51 43 (centre technique Manumesure) 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'instrument à votre agence CA. locale ou à votre distributeur.

Entretien

• Déconnectez tout branchement de l'instrument et appuyez sur la touche ON/OFF.
• Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse.
• Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé.
• Veillez à ce qu'aucun corps étranger ne vienne entraver le fonctionnement du dispositif d'encliquetage des cordons.

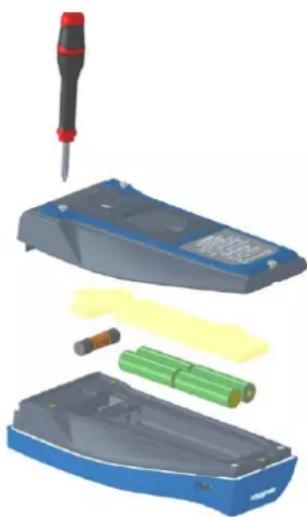

Changement du fusible

- Avant de remplacer le fusible (accessible par l'ouverture du boîtier inférieur), déconnectez l'instrument de toute source de courant. Lors du rechange, assurez-vous que seul un fusible du calibre convenable et du type spécifié est utilisé. L'utilisation d'un fusible non conforme et le court-circuitage du porte-fusible sont strictement interdits.

• Vérification du fusible courant :

Fusible : SIBA / 5019906

MTX 3291 : 11 A : 10 x 38 - 1000 V - F

pouvoir de coupure : > 20 kA

MTX 3290 : 10 A : 6 x 32 - 600 V - F

pouvoir de coupure : > 50 kA

Accumulateurs et piles

Le multimètre est alimenté par des piles ou des accumulateurs (voir ci-dessus).

Pour charger les accus (jeu de 4 batteries NI-MH LSD), utilisez un chargeur rapide externe, disponible en accessoire.

Lors du remplacement de

Lors du remplacement de piles ou des accumulateurs, attendez 10s avant de redémarrer l'instrument.

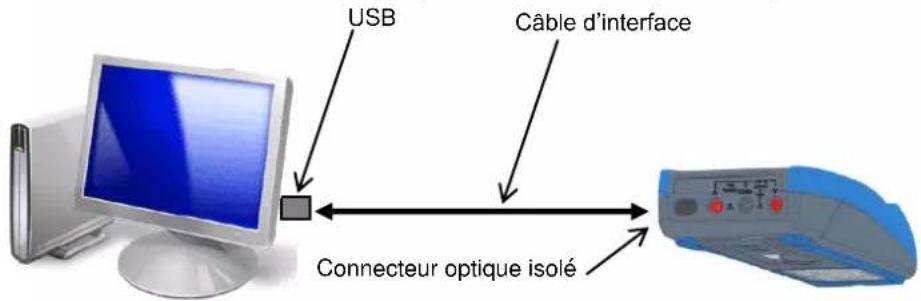

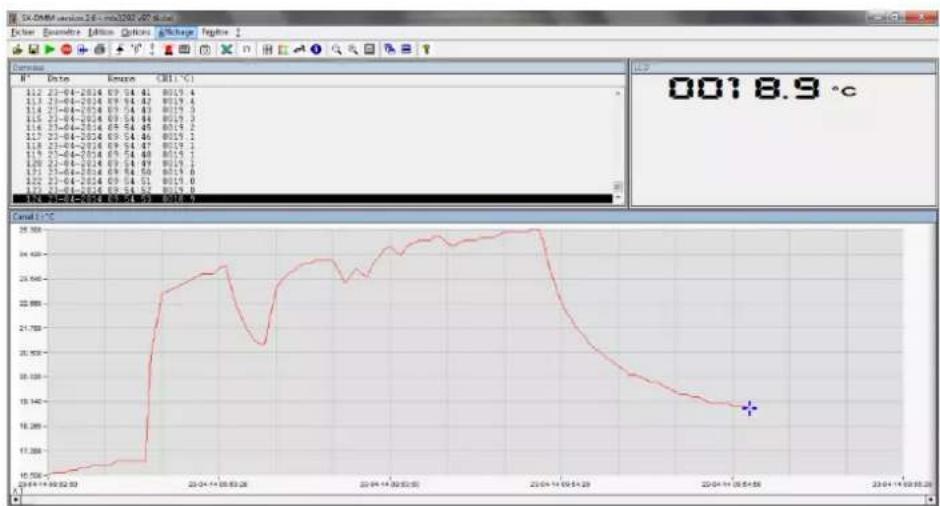

Interface de communication active (uniquement sur MTX 3291)

Le multimètre peut communiquer avec un PC via la liaison USB.

La version de base intègre une liaison USB à l'aide d'un cordon USB optique isolé (type HX0056Z) + le logiciel SX-DMM, ainsi que les drivers Labview et Labwindows pour la programmation des appareils.

MTX 3291 : La programmation peut se faire également via le protocole SCPI :

• pour programmer via LabVIEW / LW
• pour récupérer les données ou programmer l'instrument via le logiciel
• Pour calibrer le MTX 3291

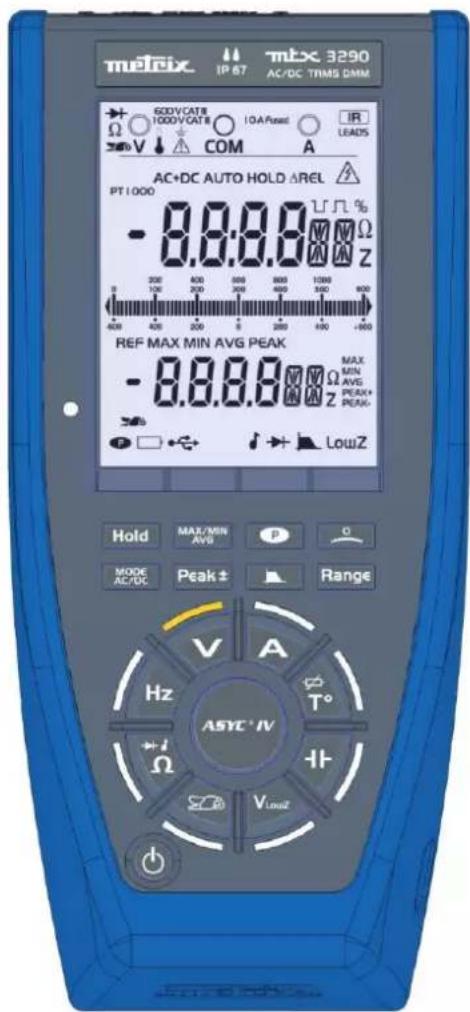

Description des instruments

MTX 3290

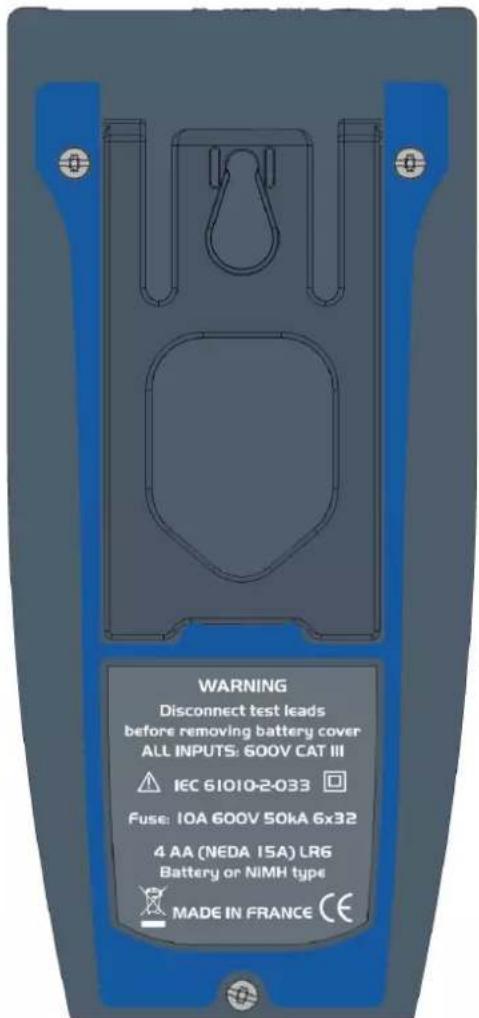

Face avant Face arrière

meteix IP 67 mtx 3290 AC/DC TRMS DMM GDDV/CAT8 1000V/CAT8 OA/Pound IR LEADS COM A AC+DC AUTO HOLD ΔREL PT 1000 - 8.8:8.8 VΩ Z 300 400 500 600 700 800 100 200 300 400 500 600 400 500 600 700 800 REF MAX MIN AVG PEAK - 8.8.8.8 VΩ Z MAX MIN AVG PEAK+ PEAK- LowZ Hold MAX/MIN AVG P O MODE AC/DC Peak ± Range Hz ASyc * IV T° V A H VLowZ

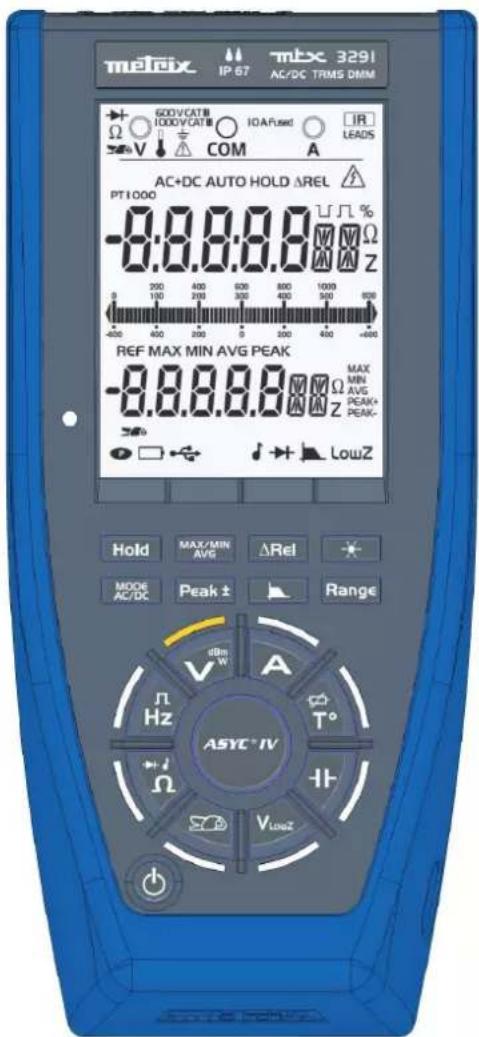

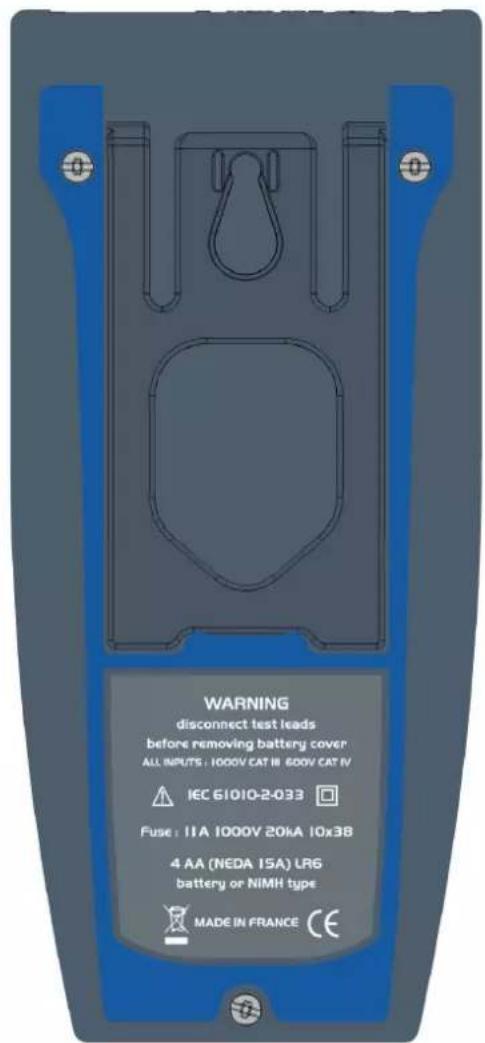

Face avant Face arrière

meteix IP 67 TMX 3291 AC/DC TRMS DMM 600V/CATB 1000V/CATB IOA/Fused IR LEADS V COM A AC+DC AUTO HOLD ΔREL PT 1000 -8.8.8.8.8 μ % Ω Z 200 400 600 800 1000 100 200 300 400 500 400 200 0 200 400 +600 REF MAX MIN AVG PEAK -8.8.8.8.8 MAX MIN AVG PEAK+ PEAK- LowZ Hold MAX/MIN AVG ΔRel MODE AC/DC Peak ± Range iBm W Hz ASYC+IV A T° Ω H+ VLowZ

Prise optique : activée !

Afficheur

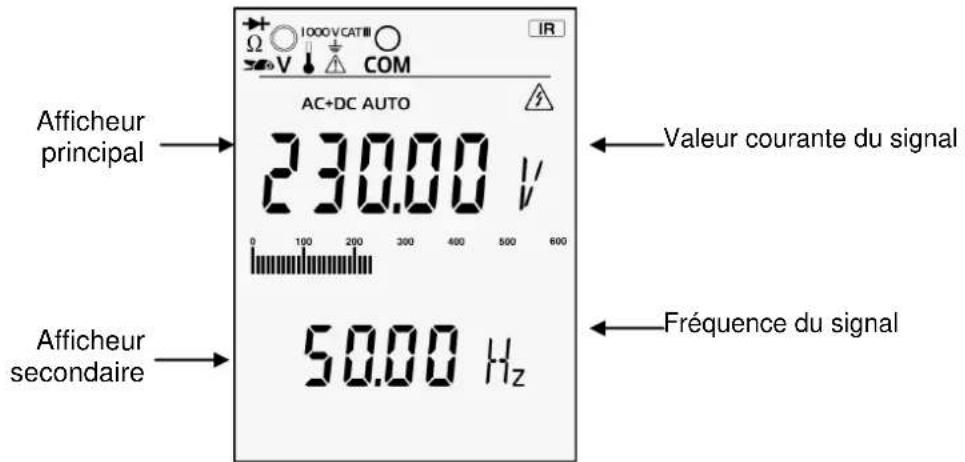

L'affichage est composé de deux parties :

• L'affichage numérique pour une lecture confortable des chiffres : - afficheur principal : 12,7 mm - afficheur secondaire : 9,7 mm - L'affichage bargraph (61 segments) avec échelle (indication de la game de mesure) pour une lecture analogique

600V CAT 1000V CAT IO A Fused IR LEADS AC+DC AUTO HOLD ΔREL PT 1000 - 8.8:8.8Ω 0 200 400 600 800 1000 600 100 200 300 400 500 -600 400 200 0 200 400 +600 REF MAX MIN AVG PEAK - 8.8.8.8Ω MAX MIN AVG PEAK+ PEAK- LowZ

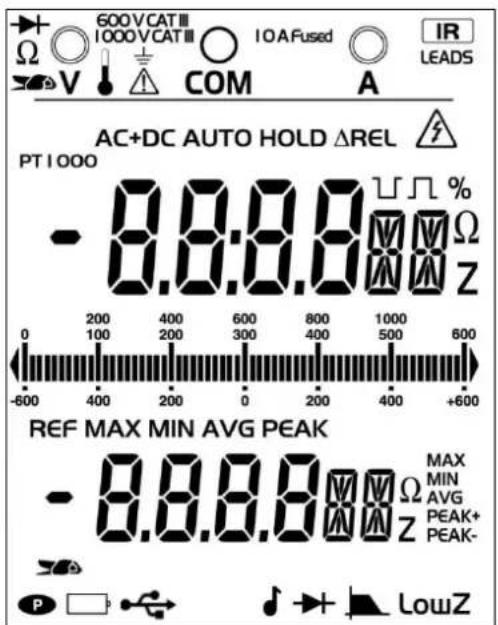

MTX 3290 double affichage 6000 pts

600V CAT III 1000V CAT III IO A Fused IR LEADS V COM A AC+DC AUTO HOLD ΔREL PT 1000 -8:8.8:8.8 200 400 600 800 1000 0 100 200 300 400 500 600 -600 400 200 0 200 400 +600 REF MAX MIN AVG PEAK -8.8.8.8.8 MAX MIN AVG PEAK+ PEAK- P LowZ

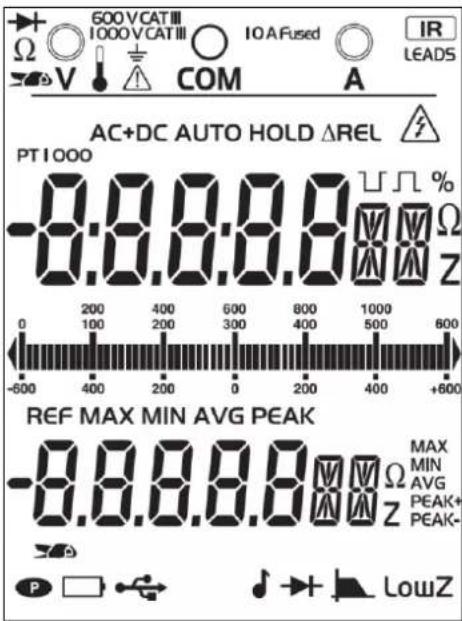

MTX 3291 double affichage 60 000 pts

Grandeurs mesurées

• VLowZ Mesure de tension alternative en basse impédance (VLowZ) • VAC Mesure de tension en AC
• VAC/DC Mesure de tension en DC ou AC+DC en haute impédance (V) • A Mesure d'intensité de courant • Hz Mesure de fréquence • Ω Mesure de résistance
• μF Mesure de capacité • T° Mesure de température • ms Mesure de la période • % Mesure de la valeur relative

Unités

• V Volt • A Ampère • Hz Hertz • Ω Ohm • F Farad • °F Degré Fahrenheit • °C Degré Celsius • ms milliseconde • k kilo (kΩ - kHz) • M Méga (MΩ - MHz) • n nano (nF) • μ micro (μV - μA - μF - μS) • m milli (mV - mA - mF - ms) • % Pourcentage

Description des instruments (suite)

Symboles	Désignation
AC	Mesure du signal alternatif
DC	Mesure du signal continu
AC+DC	Mesure du signal alternatif et continu
AUTO	Changement automatique du calibre

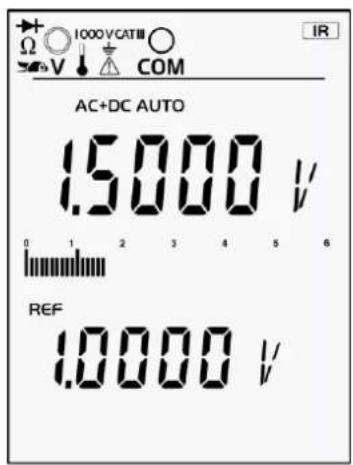

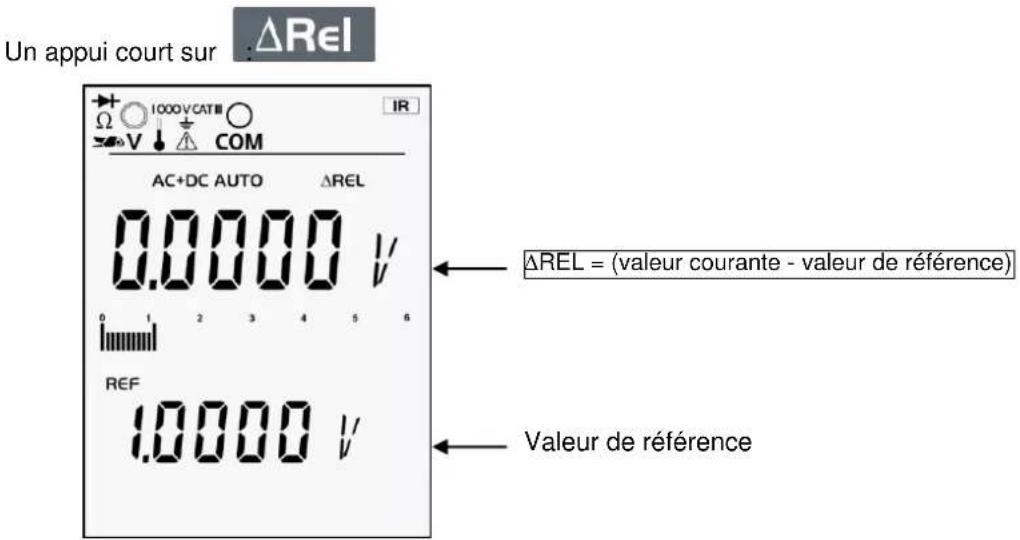

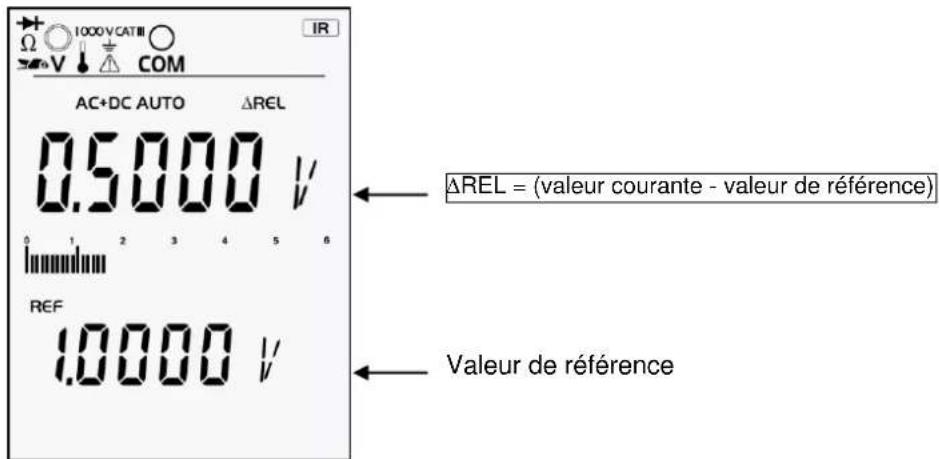

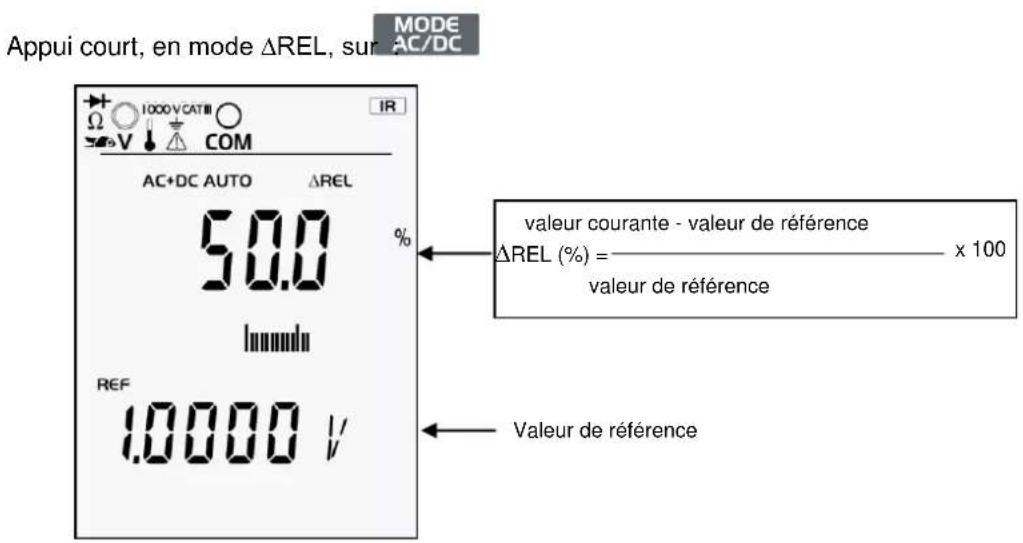

Δ REL	Valeurs relatives par rapport à une référence
REF	Valeur de référence
HOLD	Mémorisation et visualisation des valeurs mémorisées
MAX MIN AVG	Valeur (surveillance)
MAX	Valeur maximale
MIN	Valeur minimale
AVG	Valeur moyenne
PEAK	Valeur crête
PEAK+	Valeur crête maximale
PEAK-	Valeur crête minimale
.run r.un ru.n	Capacimètre, acquisition en cours
----	Mesure de fréquence impossible
O.L	Dépassement des capacités de mesure
USER	Mode USER (sur afficheur principal)
BASIC	Mode BASIC (sur afficheur principal)
Z	Symbole pour les Hertz (afficheur principal)
Z	Symbole pour les Hertz (afficheur secondaire)
Ω	Ohm (afficheur principal)
Ω	Ohm (afficheur secondaire)
%	Pourcentage
∫	Impulsion positive
∫	Impulsion négative
PT100	Symbole de la mesure de température avec une sonde Pt100
PT1000	Symbole de la mesure de température avec une sonde Pt1000
	Symbole de la mesure à l'aide d'une pince ampèremétrique
LEADS	Fonction sélectionnée incompatible avec le branchement du cordon
LowZ	Mesure Volt basse impédance
	Symbole de la mesure de continuité sonore
	Symbole de la mesure et du contrôle d'une jonction de semi-conducteur
	Attention, possibilité de choc électrique (*)
	Communication USB (MTX 3291)
	Filtre 300 Hz
	Auto power OFF désactivé (mode permanent)

Description des instruments (suite)

	Le symbole indique le niveau de chargement de la pile.
	Entrée mesure volt, Ohm, température etc ...
	Entrée de mesure COM
	Entrée de mesure Ampère
600V CAT III	Indication entrée
1000V CAT III	Indication entrée
	Entrée liaison optique isolée (USB)
	Affichage d'unité sur l'afficheur principal (2 x 14 segments)
	Affichage d'unité sur l'afficheur secondaire (2 x 14 segments)
	Séparation zone bornier affichage

Lors de mesures de tensions supérieures à 60 VDC ou 25 VAC, le sigle clignote sur l'afficheur.

Commutateur

Des LEDs de couleur orange autour du commutateur virtuel de grande fiabilité indiquent la fonction de mesure choisie. Les touches du commutateur sont prioritaires sur l'action des touches du clavier. Le passage d'une fonction à l'autre occasionne une réinitialisation de la configuration du mode de mesure.

MTX 3290

Touches du commutateur

	Appui court	Appui court successif
	Mesure de courant
	Mesure de température	Sélection du type de sonde : Pt 100, Pt 1000
	Mesure de capacité
	Mesure de tension alternative en basse impédance (VLowZ)
	Mesure de courant avec une pince ampèremétrique	Sélection des rapports de transformation1, 10, 100, 1000 mV/A
	Mesure de résistance, mesure de continuité sonore, test diode	Sélection des fonctions continuité, diode
	Mesure de fréquence
	Mesure de tension

Description des instruments (suite)

MTX 3291

dBm V W A Ω Hz ASYC® IV T° +J Ω H V LowZ

Touches du commutateur

	Appui court	Appui court successif
	Mesure de courant
	Mesure de température	Sélection du type de sonde : Pt 100, Pt 1000
	Mesure de capacité
	Mesure de tension alternative en basse impédance (VLowZ)
	Mesure de courant avec une pince ampèremétrique	Sélection des rapports de transformation 1, 10, 100, 1000 mV/A
	Mesure de résistance, mesure de continuité sonore, test diode	Sélection des fonctions continuité, diode
	Mesure de fréquence	Sélection des fonctions :- Rapport cyclique positif- Rapport cyclique négatif- Largeur d'impulsion positive- Largeur d'impulsion négative
	Mesure de tension	Sélection des fonctions : dBm, W

Clavier

Le clavier possède les touches de fonction suivantes :

Les touches sont prises en compte et agissent dès l'appui. Si l'action sur les touches est validée, l'instrument émet un bip.

Deux types d'action sont possibles :

• Appui court → appui d'une durée < 2 secondes, validé par un bip dès que l'appui de touche est détecté.
• Appui long → appui d'une durée > 2 secondes, validé par un bip dès que l'appui de touche est détecté.

	Appui court successif	Appui long
	Activation / désactivation de la mémorisation des mesures et des grandeurs à un instant donné:- Maintien de l'affichage sans stopper les acquisitions. Le bargraph continue à fonctionner normalement.- Sortie du mode HOLDEn mode MAX/MIN/AVG PEAK, quand le HOLD est actif, le clignotement du symbole « MAX MIN AVG PEAK » indique que l'acquisition continue en tâche de fond.	- Maintien de l'affichage après stabilisation de la mesure (Auto HOLD)- Sortie du mode Auto HOLD
	Choix du couplage AC, DC, AC+DC:- Accès à différents paramètres→En dBm : modification de l'impédance 50 Ω, 75 Ω, 90 Ω, 600 Ω(MTX 3291 seulement)→En température : inversion de l'unité de mesure°C, °F entre l'afficheur principal et l'afficheur secondaire→En mode ΔREL, la touche permet de passer de (valeur courante - valeur de référence) à lavaleur courante - valeur de référence x 100 valeur de référenceLa valeur est affichée en %. (MTX 3291 seulement)	Activation / désactivation de l'auto power off (APO)(MTX 3291 seulement)
	Activation / désactivation du filtre de BP ≈ 300 Hz:Grâce au filtre passe-bas ( 4^ème ordre), il est possible de mesurer la tension effective fournie par un variateur de vitesse type MLI (pour moteur asynchrone).Voircourbe, p. 49 et 60.	Activation / désactivation du bip des touches

Description des instruments (suite)

	Choix manuel de la gamme de mesure :La gamme définit l'étendue de mesure maximale que l'instrument peut effectuer.Le mode Auto Range est activé par défaut.	Permet de repasser en mode Auto Range.
(*) (*) voir exemple p. 22.	Activation des mesures Peak+ Peak-:- Peak+ : affiche la valeur de crête maximale instantanée de la mesure.- Peak- : affiche la valeur de crête minimale instantanée de la mesure.- 1^er appui : enregistrement des PEAK+, PEAK- (sur le 2ème afficheur).La valeur PEAK+ est affichée par défaut.- Appuis suivants : consultation des valeurs mémorisées (volatiles).	Sortie du mode Peak
(*) (*) voir exemple p. 19.	Activation des mesures MAX, MIN, AVG- MAX et MIN renseignent les valeurs les plus élevées et les plus faibles de la mesure efficace-AVG: renseigne la valeur moyenne du signal depuis l'appui sur la touche Valeur horodatée pour les min et les max [affichage temporaire (4s) sur l'afficheur principale, ensuite en retourne à la valeur courante]Si le temps (h:min:sec) dépasse (9:59:59) alors s'affiche ----(MTX 3291 seulement)- 1^er appui : enregistrement des MAX, MIN, AVG (sur le 2ème afficheur). La valeur max. est affichée par défaut.- Appuis suivants : consultation des valeurs mémorisées (volatiles).	Sortie du mode MAX, MIN, AVG
(*) (*) voir exemple p. 23.	Activation du mode d'affichage relatif :- Affichage et mémorisation des valeurs de référence et différentielle dans l'unité de la grandeur mesurée. - 1^er appui : active le mode relatif ΔREL(valeur courante - valeur de référence)et mémorise la valeur mesurée qui servira de référence.- « REF » indique la mémorisation de la référence.- Appuis suivants : bascule l'affichage entre la valeur mesurée et la mesure relative ΔREL.	Sortie du mode ΔREL

Description des instruments (suite)

Désactivation du Backlight

Remarque 1

- Le bargraph à 0 central est géré automatiquement en IDC et VDC (MTX 3291 seulement).

Au démarrage du multimètre :

• 1er appui sur Hold (maintien de l'appui) + appui sur ON/OFF → affichage de tous les segments de l'afficheur.
• 2ème appui → affichage du modèle et de la version US/ Europe
• 3ème appui → affichage de la version logiciel et de la carte
• 4ème appui → fonctionnement normal. Un bip sonore indique la prise en compte de l'appui sur les touches.

Remarque 2

Mode USER / BASIC : Lors de la mise sous tension, l'appareil est en mode BASIC (configuration par défaut Volt AC+DC).

- Au démarrage de votre multimètre, si vous souhaitez activer le mode USER pour retrouver la configuration après extinction du multimètre, appuyez sur la touche, maintenez-la appuyée, puis appuyez

sur ON/OFF

- Après un arrêt automatique, l'appareil redémarre en mode USER.

L'afficheur principal indique pendant 3s le passage en mode USER ou BASIC.

En fonctions Volt et Ampère, le multimètre démarre en AC+DC, même en mode USER.

Raccordement

en Volt et autres fonctions

en Ampère

Consignes avant la mise en service

L'utilisation de ce multimètre implique de votre part, le respect des règles de sécurité habituelles permettant :

• de vous protéger contre les dangers du courant électrique,
• de préserver le multimètre contre toute fausse manœuvre.

Pour votre sécurité, n'utilisez que les cordons et accessoires (pince...) livrés avec l'instrument. Avant chaque utilisation, veillez à ce qu'ils soient en parfait état.

Alimentation

Les appareils fonctionnent avec :

• 4 piles alcalines de 1,5 V (LR6-AM3-AA) ou - 4 accumulateurs de 1,2 V NI-MH de même type.

Les accumulateurs ne peuvent pas être rechargés dans le multimètre.

Mise sous tension, arrêt

Appuyez sur ON/OFF

pour mettre l'appareil sous tension.

Rappel : lors du remplacement des piles ou des accumulateurs, attendez 10s avant de redémarrer l'appareil.

Lors d'un dysfonctionnement du multimètre, un appui long (> 2s) sur cette touche permet d'éteindre l'instrument et de retrouver ensuite un fonctionnement normal.

Configuration au démarrage

6A51C

En mode BASIC, par défaut, l'appareil démarre avec sa configuration élémentaire (valeurs par défaut) et en fonction VAC+DC.

USER,

MTX 3291 seulement : en mode USER, l'appareil redémarre suivant la configuration et la fonction sélectionnée lors de son arrêt.

En fonctions Volt et Ampère, l'instrument redémarre en AC+DC.

Arrêt automatique

Le multimètre s'arrête automatiquement après 30 minutes, si aucune action n'a lieu sur la face avant du multimètre.

L'arrêt automatique est inhibé :

• en mode MAX, MIN, AVG, PEAK et communication - lorsque les grandeurs mesurées (tension, courant) présentes à l'entrée dépassent les seuils de dangerosité, pour la sécurité de l'utilisateur.

Description fonctionnelle

Les exemples décrits dans ce chapitre sont réalisés avec un multimètre MTX 3291, 60.000 points.

1. Mode MAX MIN AVG

Affichages en fonction VAC+DC

Un bip signale le dépassement ou le changement de grandeur.

Signal mesuré : 230 V, 50 Hz :

Accicheur principal 230.00 V 0 100 200 300 400 500 600 Accicheur secondaire 50.00 Hz Valeur courante du signal Fréquence du signal

pour la valeur MAX : 1er appui sur : MAX/MIN AVG

AC+DC AUTO 230.00 V Valeur courante du signal MAX MIN AVG 230.00 V MAX Valeur MAX

Le signal mesuré passe à 250 V, 50Hz :

AC+DC AUTO 0:00:27 h : min : sec Ex. : 27s MAX MIN AVG 250.00 V MAX Valeur MAX

Ecran fugitif (4s) indiquant la valeur max. horodatée, si la valeur change ou si on consulte la valeur.

Description fonctionnelle (suite)

Puis s'affiche :

AC+DC AUTO 250.00 V MAX MIN AVG 250.00 V MAX Valeur courante du signal Valeur MAX

pour la valeur MIN :

2ème appui

MAX/MIN AVG

Ex. : 3s

AC+DC AUTO 0:00:03 h : min : sec MAX MIN AVG 230.00 V MIN Valeur MIN

Ecran fugitif (4s) indiquant la valeur max. horodatée, si la valeur change ou si on consulte la valeur.

Puis s'affiche :

AC+DC AUTO 250.00 V MAX MIN AVG 230.00 V MIN Valeur courante du signal Valeur MIN

Description fonctionnelle (suite)

pour la valeur AVG : 3ème appui sur

AC+DC AUTO 250.00 V Valeur courante du signal MAX MIN AVG 250.00 V AVG Valeur AVG

Désactivation par un appui long sur la touche.

2. Mode PEAK

Affichages en fonction VAC+DC

Un bip signale le dépassement ou le changement de grandeur.

Signal mesuré : 250 V, 50 Hz :

AC+DC AUTO 250.00 V Valeur courante du signal 50.00 Hz Valeur Mesure secondaire

Pour la valeur peak+:

Premier appui sur

AC+DC AUTO 250.00 V Valeur courante du signal PEAK 353.55 V PEAK+ Valeur Peak+

Pour la valeur peak-:

Deuxième appui sur

AC+DC AUTO 250.00 V Valeur courante du signal PEAK -353.55 V PEAK- Valeur Peak-

Désactivation

Par un appui long sur la touche.

3. Mode REL

Affichages en

fonction VAC+DC

Signal mesuré : 1 V, 100 Hz :

AC+DC AUTO 1.00.00 V Valeur courante du signal 100.0 Hz Fréquence du signal

Activation du mode △REL

Un appui court sur :ΔRel AC+DC AUTO ΔREL 0.0000 0 1 2 3 4 5 6 REF 1.0000 ΔREL = (valeur courante - valeur de référence) Valeur de référence

Le signal passe à 1,5 V :

$$ (\Delta \mathrm{REL} = 1, 5 \mathrm{V} - 1 \mathrm{V} = 0, 5 \mathrm{V}) $$

AC+DC AUTO ΔREL 0.5000 V/ REF 1.0000 V/ ΔREL = (valeur courante - valeur de référence) Valeur de référence

Description fonctionnelle (suite)

Appui court, en mode ΔREL, sur MODE AC/DC AC+DC AUTO ΔREL 50.0 % Valeur courante - valeur de référence ΔREL (%) =——— x 100 valeur de référence REF 1.0000 V/ Valeur de référence

AC+DC AUTO 1.5000 V REF 1.0000 V

Un appui long sur

valeur de référence.

Désactivation

Par un appui long sur la touche.

Description fonctionnelle (suite)

1. Fonction « Pince »

Ex.: 10 mV/A

AC+DC AUTO 15.000 A Valeur courante du signal Ratio ou rapport de transformation sélectionnable par appuis successifs sur : - appui 1 : 1 mV/A - appui 2 : 10 mV/A - appui 3 : 100 mV/A - appui 4 : 1000 mV/A

Description fonctionnelle (suite)

Fonctionnement séquentiel des touches du commutateur

MTX 3290

Description fonctionnelle (suite)

Fonctions du commutateur et des touches

Pour accéder aux fonctions

dBm, W, continuité, diode, rapport cyclique, durée

d'impulsion, appuyez sur le bouton du commutateur de la fonction choisie.

Voici les combinaisons possibles en fonction du type de mesure :

Types de mesure	MAX/MIN/AVG	PEAK ±	ΔREL		RANGE		HOLD
					Auto.	Manu.
Tension VLowZ Tension VAC Tension VAC+DC Courant AAC, AAC+DC	√	√	√	en ΔREL seulement	√	√	√	√
Tension VDC Courant ADC	√	-	√	√	√	√	√	-
Tension 60mVDC	√	-	√	√	-	√	√	-
Tension 60mVAC Tension 60mVAC+DC	√	√	√	en ΔREL seulement	-	√	√	√
Température	√	-	√	-	√	√	√	-
Ohmmètre	√	-	√	en ΔREL seulement	√	√	√	-
Capacité	√	-	√		√	√	√	-
Fréquence	√	-	√		√	-	√	√
Période (1/F)	√	-	√	-	√	-	√	√
Continuité	-	-	-	-	√	-	-	-
Diode	-	-	-	-	√	-	√	-
dBm	-	-	-	-	√	-	√	-
W	-	-	-	-	√	-	√	-
Rapport cyclique (Dc+, DC-)	-	-	-	-	√	-	√	-
Durée d'impulsion (Pw+, Pw-)	-	-	-	-	√	-	√	-

Comment mesurer les différentes grandeurs ?

[Non-Text]

Les raccordements illustrés dans ce chapitre ont été réalisés avec un multimètre MTX 3290, 6.000 points. Ils seraient identiques avec un MTX 3291, 60.000 pts.

1. Mesure de tension

: Mesure de tension alternative, ou mesure de tension alternative superposée à une tension continue, ou mesure de tension continue en haute impédance.

Cette position est prévue pour effectuer des mesures dans les installations électriques. L'impédance d'entrée < 1 MΩ permet d'éviter la mesure de tensions « fantôme » dues aux couplages entre les lignes.

Dans tous les cas, « O. L » s'affiche au-delà de 1050 V (MTX 3291) ou 620V (MTX 3290) et un bip retentit lorsque la mesure dépasse 1000 V (MTX 3291) ou 600 V (MTX 3290).

1. Appuyez sur :

1. Sélectionnez le couplage du signal AC+DC, AC ou DC en appuyant sur

(couplage par défaut AC+DC).

En fonction de votre sélection, l'écran affiche DC, AC ou AC+DC.

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».

Si le branchement n'est pas respecté, un bip sonore et un affichage visuel (LEADS) sont actifs.

1. Placez les pointes de touche aux bornes du circuit à mesurer :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Par défaut, le 2ème afficheur indique la fréquence, sauf en DC.

Il est possible d'activer le filtre en VLowZ, VAC+DC, VAC. La fréquence de coupure du filtre est ≤ 300 Hz. Lorsqu'on mesure une tension de fréquence supérieure à 150 Hz, elle est fortement atténuée et donc une erreur importante peut être constatée. Il faut alors désactiver le filtre pour avoir toute la bande passante.

2. Mesure de courant

en ampèremètre

1. Appuyez sur :.

MODE AC/DC

1. Sélectionnez la nature du signal AC+DC, AC ou DC en appuyant sur. En fonction de votre sélection, l'écran affiche AC, DC ou AC+DC.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « A ». Si le branchement n'est pas respecté, un bip sonore et un affichage visuel (LEADS) sont actifs.
3. Placez les pointes de touche en série entre la source et la charge :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

« O. L » s'affiche, si I > 20 A.

1. Par défaut, le 2ème afficheur indique la fréquence, sauf en DC.

Il est possible d'activer le filtre coupure du filtre est ≤ 300 Hz.

en AAC+DC, AAC. La fréquence de

Lorsqu'on mesure un courant de fréquence supérieure à 150 Hz, elle est fortement atténuée et donc une erreur importante peut être constatée. Il faut alors désactiver le filtre pour avoir toute la bande passante.

Comment mesurer les différentes grandeurs ? (suite)

avec une pince ampèremétrique

1. Appuyez sur :.

1. Sélectionnez la nature du signal AC+DC, AC ou DC en appuyant sur. En fonction de votre sélection, l'écran affiche AC, DC ou AC+DC.
2. Branchez le cordon noir de la pince à la borne « COM » et le cordon rouge de la pince sur « V ».
3. Sélectionnez le rapport de transformation (identique à celui de la pince)

1mV/A, 10mV/A, 100mV/A, 1000mV/A en appuyant sur « pince » pour avoir une lecture directe de la valeur du courant.

1. Placez la pince autour du conducteur :

Pince Sortie V

1. Lisez la valeur de la mesure indiquée sur l'afficheur. La précision de la mesure est indiquée dans « Caractéristiques techniques, §. « Pince » p. 46.
2. Par défaut, le 2ème afficheur indique le rapport de transformation en mV/A.

Il est possible d'activer le filtre coupure du filtre est ≤ 300 Hz.

en AAC+DC, AAC. La fréquence de

Lorsqu'on mesure un courant de fréquence supérieure à 150 Hz, elle est fortement atténuée et donc une erreur importante peut être constatée. Il faut alors désactiver le filtre pour avoir toute la bande passante.

3. Mesure de fréquence

1. Appuyez sur :.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
3. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une résistance.

1. Lisez la valeur de la mesure indiquée sur l'afficheur. Le deuxième afficheur indique la période du signal 1/F.

1. Appuyez sur successivement pour obtenir (MTX3291 seulement) :

• le rapport cyclique positif (DC+) • le rapport cyclique négatif (DC-) • la durée d'impulsion positive (Pw+) • la durée d'impulsion négative (Pw-)

Il est possible d'activer le filtre en AAC+DC, AAC. La fréquence de coupure du filtre est ≤ 300 Hz.

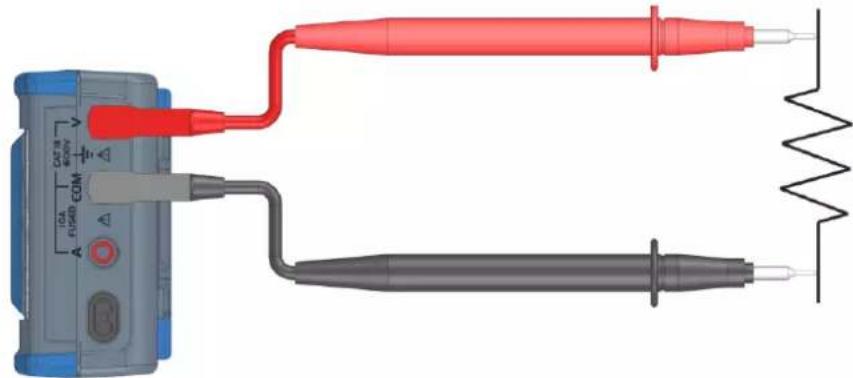

4. Mesure de résistance

1. Appuyez sur le bouton du commutateur
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
3. Placez les pointes de touche aux bornes du composant.

Toutes les mesures de résistance doivent se faire hors tension. Pendant la présence d'une tension empêchera ou faussera la mesure, sans endommager l'instrument.

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. « O. L » s'affiche, si le circuit est ouvert.

5. Mesure de continuité sonore

1. Appuyez sur :

1. Appuyez une deuxième fois sur

Le symbole « ♪ » s'affiche.

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
2. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une résistance.

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Le bip de continuité retentit lorsque R < 30 Ω ± 5 Ω.
3. « O. L » s'affiche, si le circuit est ouvert.

6. Test diode

1. Appuyez sur :.

1. Appuyez deux fois sur

Le symbole « ➤ » s'affiche.

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
2. Placez les pointes de touche aux bornes du composant :

1. Lisez la valeur de la mesure de la tension de seuil de la jonction indiquée sur l'afficheur.

Si la valeur est < 40 mV ± 10 mV, un signal sonore se déclenche.

1. « O. L » s'affiche, si le circuit est ouvert ou seuil de la diode > 3 V.

7. Mesure de capacité

1. Appuyez sur :.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
3. Placez les pointes de touche aux bornes du composant :

10A A P(###) COM V C#II 500V V C#III 500V V C#IV 500V V C#V 500V V C#VI 500V V C#VII 500V V C#VIII 500V V C#VIII 500V V C#VIII 500V V C#VIIIII 500V V C#VIIIII 500V V C#VIII 500V V C#VIII 500V V C#VIIIII 500V V C#VIIIII 500V V C#VIIIIIII 500V V C#VIIIIIII 500V V C#VIIIIIIIII 500V V C#VIIIIIIIII 500V V C#VIIIIIIIIIII 500V V C#VIIIIIIIIIII 500V V C#VIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIIVI 500V V C#VIIIIIIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIIIIIIIIII 500V V C#VIIIIIIIIIIIIIIIIIVI

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

« O. L » s'affiche, si la valeur à mesurer dépasse la capacité de la gamme. « O. L » s'affiche, si le condensateur est en court-circuit.

- Pour les fortes valeurs, le cycle de mesure comprend l'affichage de « run » avec un point décimal « chenillard ». Cela signifie que l'acquisition est en cours; attendez l'affichage du résultat numérique.

Le « run » s'affiche immédiatement, si la mesure précédente était sur une petite gamme.

- La décharge préalable de très fortes capacités permet de réduire la durée de la mesure.

8. Mesure de température

1. Appuyez sur :

1. Appuyez sur pour sélectionner le type de sonde : Pt100 ou Pt1000

1. Appuyez sur pour permuter l'unité de l'échelle de température (°C ou °F) entre les deux afficheurs.

L'unité affichée par défaut sur l'afficheur principal est le °C.

1. Branchez l'adaptateur de la sonde de température Pt100 ou Pt1000 (*) aux bornes « COM » et « V » en respectant la polarité :

CAPTEUR CAT III 600V A PUSED COM 10A Δ Δ Δ Δ Δ Δ Δ Δ Δ Δ Δ

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

Si « O. L » s'affiche, la sonde est coupée, en court-circuit, ou la valeur à mesurer dépasse la capacité de la gamme.

Pour plus de précision, évitez de soumettre l'instrument à de brusques changements de température.

Vous trouverez la liste des accessoires dans le catalogue CHAUVIN ARNOUX

Mesure de tension

1. Appuyez sur :
2. Sélectionnez la nature du signal AC+DC, AC ou DC en appuyant sur. En fonction de votre sélection, l'écran affiche AC, DC ou AC+DC.

1. Sélectionnez le filtre en appuyant sur

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
2. Placez les pointes de touche entre deux phases du circuit à mesurer :

L1 L2 L3 MLI U3 U2 U1

1. Lisez les valeurs de la mesure indiquée sur l'afficheur (tension et fréquence) :

Dans tous les cas, « O. L » s'affiche au-delà de 1050 V (MTX 3291) ou 620 V (MTX 3290) et un bip retentit lorsque la mesure dépasse 1000 V (MTX 3291) ou 600 V (MTX 3290).

La présence du symbole indique que le filtre 300 Hz est actif.

Il est très important de laisser le filtre activé pour mesurer les valeurs de la tension et de la fréquence du signal sans être perturbé par le MLI.

Mesure de courant

1. Appuyez sur :.

1. Sélectionnez la nature du signal AC+DC, AC ou DC en appuyant sur. En fonction de votre sélection, l'écran affiche AC, DC ou AC+DC.
2. Sélectionnez le filtre en appuyant sur

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « A ».
2. Placez les pointes de touche en série entre la source et la charge :

L1 L2 L3 MLI U3 U2 U1

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

« O. L » s'affiche, si I > 20 A.

La présence du symbole

indique que le filtre est actif.

Il est très important de laisser le filtre 300 Hz activé pour mesurer les valeurs de la tension et de la fréquence du signal sans être perturbé par le MLI.

1. Par défaut, le 2ème afficheur indique la fréquence, sauf en DC.

Il est possible d'effectuer la mesure de courant avec une pince ampèremétrique associée au multimètre (voir § 2. Mesure de courant)

Comment mesurer les différentes grandeurs ? (suite)

1. Puissance résistive (MTX 3291, seulement)

1. Appuyez 3 fois sur.
2. Sélectionnez le couplage du signal AC + DC, AC ou DC, en appuyant sur

MODE AC/DC (couplage par défaut AC + DC). En fonction de votre sélection, l'écran affiche DC, AC ou AC+DC.

1. Branchez le cordon noir à la borne "COM" et le cordon rouge sur « V ».
2. Placez les pointes de touche aux bornes de charge résistive :

CEB 60kV A COM 10Ω PL 250Ω V I ~ ~

1. Par défaut, l'afficheur principal indique la valeur en W (U²/600) charge de 600 Ω.

Cas d'une charge quelconque ≠ 600 Ω

Mesurer la résistance

1. Commencez par mettre la charge hors tension.

1. Appuyez sur ▼. L'afficheur indique la valeur de la résistance.
2. Appuyez sur pour mémoriser la valeur de la résistance qui sera utilisée pour le calcul de la puissance.

1. Appuyez 3 fois sur.

1. Sélectionnez le couplage du signal AC + DC, AC ou DC, en appuyant sur

MODE AC/DC (couplage par défaut AC + DC). En fonction de votre sélection, l'écran affiche DC, AC ou AC+DC.

1. Mettre la charge sous tension.
2. Lisez la valeur de la mesure indiquée sur l'afficheur :

- l'afficheur principal indique la valeur en W (U2/R) - l'afficheur secondaire indique la valeur de la résistance mesurée sur l'installation (600 Ohm par défaut).

Comment mesurer les différentes grandeurs ? (suite)

1. dBm décibel en puissance (MTX 3291, seulement)

1. Appuyez sur :.

1. Appuyez une deuxième fois sur :.
2. Appuyez sur pour sélectionner la résistance de référence 50, 75, 90 ou 600 Ohm.
3. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « V ».
4. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une tension.

1. Lisez la valeur de la mesure indiquée sur l'afficheur :

- l'afficheur principal indique la valeur en dBm

- l'afficheur secondaire indique la valeur de la résistance mesurée sur l'installation (50 Ω, par défaut)

Rappel

R	0 dBm (VRef) en
50 Ω	223,6 mV
75 Ω	273,86 mV
90 Ω	300 mV
600 Ω	774,6 mV

X dBm =

Vmesuré20 LogVRef

Logiciel sx-dmm

SX-DMM : Logiciel de traitement des données

Ces multimètres peuvent s'interfacer directement avec un ordinateur ou un PC à l'aide du logiciel d'acquisition « SX-DMM » :

La vitesse de transmission est 9600 Bauds.

Les paramètres de la transmission sont fixes (8 bits de données, 1 bit de stop, pas de parité).

Raccordement du cordon optique isolé USB livré

1. Raccordez le cordon optique isolé à l'entrée optique isolée du multimètre (située sur le flanc du multimètre). Un détrompeur mécanique évite l'inversion du sens de raccordement.

Raccordez le cordon USB sur l'une des entrées correspondantes du PC.

1. Installez le driver USB sur votre PC (voir notice du CD-ROM fournie).

USB Câble d'interface Connecteur optique isolé

Installation du logiciel « SX-DMM »

1. Installez le logiciel « SX-DMM » sur le PC à l'aide du CD-ROM.
2. Lancez le logiciel pour faire l'acquisition de données et étudiez les différentes possibilités d'affichage (courbes, tableaux,... ).

Le symbole 📋 sur l'afficheur est présent lors du pilotage de l'instrument depuis le PC (mode REMOTE).

Pour plus d'informations, reportez-vous au menu « Aide » du logiciel.

Caractéristiques techniques du MTX 3290

Précision : « n % L + n D » signifie « n % de la lecture + n Digit » (cf. CEI 485)

Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties.

Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670).

Les spécifications techniques ne sont garanties qu'après une durée de 30 min de mise en température. Sauf indication spéciale, elles sont valables de 10 % à 100 % de la gamme de mesure.

Tension DC

En mode continu « DC », vous mesurez la valeur d'une tension continue ou la composante continue d'une tension alternative (filtre activé).

Gamme	Domaine de mesure spécifié	Résolution	Erreur intrinsèque	Impédance d'entrée
600 mV	0 à 600,0 mV	0,1 mV	0,6 % L + 2 D	10,9 MΩ
6 V	0 à 6,000 V	0,001 V	0,3 % L + 2 D	10,9 MΩ
60 V	0 à 60,00 V	0,01 V		10,082 MΩ
600 V (*)	0 à 600,0 V	0,1 V		10,008 MΩ

L'affichage indique "+OL" au-delà de +620 V et "-OL" au-delà de -620 V. Protection : 850 Vpk

Mesures et affichages secondaires : MAX, MIN, AVG

Tensions AC et AC + DC

Sur cette fonction, l'utilisateur peut mesurer la valeur efficace vraie TRMS d'une tension alternative avec sa composante continue (pas de couplage capacitif) ou sans sa composante continue.

VAC RMS Protection : 850 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz)1)	Bande passante	@ 1 kHz Impédance d'entrée // < 50 pF	Facteur de crête 3
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	2 % L + 0,25 % x [F(kHz)-1]L ± 5 D	4510 Hz à 20 kHz10,9 MΩ@ 500 mV	10 Hz à 20 kHz	10,9 MΩ	@ 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V	2 % L + 0,18 % x [F(kHz)-1]L ± 3 D		10 Hz à 20 kHz	10,9 MΩ	@ 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V				10,082 MΩ	@ 50 V
600 V2)	0 à 600,0 V	60,0 à 600,0 V	0,1 V				10,008 MΩ	@ 500 V

1) Voir courbe typique du filtre 300 Hz.

2) Le LCD indique "+OL" au-delà de + 620 V, "-OL" au-delà de - 620 V ou 620 Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK

Caractéristiques techniques du MTX 3290 (suite)

VAC+DC TRMS Protection : 850 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude DC (±)	Incertitude AC (±)	Incertitude supplémentaire F (Hz)1)	Bande passante	Impédance d'entrée // < 50 pF	Facteur de crête 3
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	0,8 % L ± 10 D	2 % L + 0,18 % x [F(kHz)-1]L ± 5 D	4510 Hz à 20 kHz10,9 MΩ@ 500 mV	10 Hz à 20 kHz	10,9 MΩ	@ 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V		2 % L + 0,18 % x [F(kHz)-1]L ± 3 D	à 100 Hz 0,7 % L typ.à 150 Hz 1,8 % L typ.à 300 Hz 30 % L typ.	10 Hz à 20 kHz	10,9 MΩ	@ 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V					10,082 MΩ	@ 50 V
600 V2)	0 à 600,0 V	60,0 à 600,0 V	0,1 V					10,008 MΩ	@ 500 V

1) Voir courbe typique du filtre 300 Hz.

2) Le LCD indique "+OL" au-delà de +620 V, "-OL" au-delà de -620 V ou 620 Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires: FREQ (couplage AC), MAX, MIN, AVG, PEAK

La bande passante est réduite à 300 Hz, si le filtre est activé. La mesure de fréquence est effectuée comme la mesure dans une BP de 300 Hz.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz)1)	Impédance d'entrée //< 50 pF	Facteur de crête 3
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	2,2%L+ 0,25 % x [F(kHz)-1] L ± 5 D	45<F<65Hz 0,3 % L typ.à 100 Hz 0,7 % L typ.à 150 Hz 1,8 % L typ.à 300 Hz 30 % L typ.	300 kΩ	@ 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V	2,2%L+ 0,18 % x [F(kHz)-1] L ± 3 D			@ 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V				@ 50 V
600 V2)	0 à 600,0 V	60,0 à 600,0 V	0,1 V				@ 500 V

1) Voir la courbe typique du filtre 300 Hz.

2) Le LCD indique "+OL" au-delà de +620V, "-OL" au-delà de -620V ou 620Veff.

3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires: FREQ (couplage AC), MAX, MIN, AVG, PEAK

Courants

Trois modes possibles : DC, AC, AC+DC

En mode DC, vous pouvez mesurer la valeur d'un courant continu ou la composante continue d'un courant alternatif.

En modes AC et AC+DC, vous pouvez mesurer la valeur efficace vraie (TRMS) d'un courant alternatif avec / sans sa composante continue (pas de couplage capacitif en mode « DC »).

Courant DC

Conditions de référence particulières :

Gamme 6 mA : La mesure d'intensité de forte valeur pendant une longue durée peut provoquer un échauffement de certains composants. Dans ce cas, il est nécessaire d'attendre un certain temps afin de retrouver les caractéristiques métrologiques spécifiées sur la gamme 6 mA.

Gamme	Domaine de fonctionnemen	Domaine de mesure spécifie	Résolution	Incertitude (±)	Chute de tension	Protection
6 mA	0 à 6,000 mA	0,002 à 6,000 mA	1 μA	1,2 % L ± 5 D	25 mV / mA	Fusible 10A / 600V > 50 kA
60 mA	0 à 60,00 mA	0,02 à 60,00 mA	0,01 mA	1,2 % L ± 2 D	3 mV / mA
600 mA	0 à 600,0 mA	0,2 à 600,0 mA	0,1 mA	1,2 % L ± 2 D	0,58 mV / mA
6 A	0 à 6,000 A	0,200 à 6,000 A	0,001 A	1,2 % L ± 3 D	0,05 V / A
10 A / 20 A (*)	0 à 20,00 A	0,20 à 20,00 A	0,01 A	1,2 % L ± 2 D	0,05 V / A

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un bip retentit au-delà de 10 A.

(*) Surcharge admissible : 10 A à 15 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

Mesures et affichages secondaires : MAX, MIN, AVG

Courant AAC RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±) 40Hz à 20kHz (**)	Facteur de crête	Chute de tension	Protection
6 mA	0 à 6,000 mA	0,600 à 6,000 mA	1 μA	1,7 % L ± 5 D	2,6 @ 5 mA	25 mV / mA	Fusible 10A / 600V > 50 kA
60 mA	0 à 60,00 mA	6,00 à 60,00 mA	0,01 mA	1,5 % L ± 3 D	2,6 @ 50 mA	3 mV / mA
600 mA	0 à 600,0 mA	60,0 à 600,0 mA	0,1 mA		2,6 @ 500 mA	0,58 mV / mA
6 A	0 à 6,000 A	0,600 à 6,000 A	0,001 A	1,7 % L ± 5 D	2,8 @ 5 A	0,05 V / mA
10A/20A (*)	0 à 20,00 A	1,00 à 10,00 A	0,01 A	1,5 % L ± 3 D	3,7 @ 8 A	0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un bip retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK

(*) Surcharge admissible : 10 A à 15 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

(**) Incertitude supplémentaire avec le filtre 300 Hz.

Caractéristiques techniques du MTX 3290 (suite)

Courant AAC+DC TRM:

Attention : La somme AC+DC ne doit jamais dépasser la gamme 600 mA, ou 60 mA, ou 6 mA, ou 6 A, ou 10 A, selon le cas.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude AC 40Hz à 20kHz (±) (**)	Incertitude supplémentaire DC (±)	Facteur de crête	Chute de tension	Protection
6 mA	0 à 6,000 mA	0,060 à 6,000 mA	1 μA	1,7 % L + [0,08% x (FkHz-1)] L ± 5 D	± 15 D	2,6 @ 5 mA	25 mV / mA	Fusible 10A/600V > 50 kA
60 mA	0 à 60,00 mA	6,00 à 60,00 mA	0,01 mA	1,5 % L + [0,08% x (FkHz-1)] L ± 3 D	± 13 D	2,6 @ 50 mA	3 mV / mA
600 mA	0 à 600,0 mA	60,0 à 600,0 mA	0,1 mA			2,6 @ 500 mA	0,58 mV / mA
6 A	0 à 6,000 A	0,600 A à 6,000 A	0,001 A	1,7 % L + [0,08% x (FkHz-1)] L ± 5 D	± 10 D	2,8 @ 5 A	0,05 V / mA
10A/20A (*)	0 à 20,00 A	0,60 A à 20,00 A	0,01 A	1,5 % L+ [0,08% x (FkHz-1)] L ± 3 D	± 10 D	3,7 @ 8 A	0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un bip retentit au-delà de 10 A.

Surcharge admissible : 10 à 15 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK (**) Incertitude supplémentaire avec le filtre 300 Hz.

Fréquence

Mesure fréquence principale

Sur cette position, vous pouvez mesurer la fréquence d'une tension.

Conditions de référence particulières : 150 mV < U < 600 V

Lorsque le commutateur est sur la position Hz, le filtre 300 Hz n'est pas en service.

Protection : 850 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Erreur intrinsèque
60 Hz	10,00 à 60,00 Hz	10,00 à 60,00 Hz	0,01 Hz	0,1 % L ± 1 D
600 Hz	10,0 à 600,0 Hz	10,00 à 600,0 Hz	0,1 Hz
6 kHz	0 à 6,000 kHz	0,010 à 6,000 kHz	0,001 kHz
60 kHz	0 à 60,00 kHz	0,01 à 60,00 kHz	0,01 kHz
600 kHz	0 à 200,0 kHz	0,1 à 200,00 kHz	0,1 kHz

En-dessous de 10 Hz, ou si le niveau de détection du signal est insuffisant, la valeur est forcée à zéro.

La mesure de la période en ms est présente sur le deuxième afficheur.

Mesure fréquence secondaire

Vous pouvez mesurer simultanément la fréquence et la grandeur d'une tension ou d'un courant.

Même précision que sur la position « Hz »

Conditions de référence particulières : 150 mV < U < 600 V

$$ 0, 1 5 \mathrm{A} < \mathrm{I} < 1 0 \mathrm{A} $$

Fréquence max. mesurable en volt : 20 kHz

Fréquence max. mesurable en ampère : 20 kHz

Lorsque le commutateur est sur la position VLowZ, Volts ou Ampère, si le filtre

300 Hz est activé, la fréquence mesurable reste dans les limites de la BP du filtre.

En dessous de 10 Hz ou si le niveau de détection du signal est insuffisant, la valeur est forcée à « ---- ».

Résistance

Ohmmètre. Sur cette position, l'utilisateur peut mesurer la valeur d'une résistance.

Conditions de référence particulières :

L'entrée (+, COM) ne doit pas avoir été surchargée suite à l'application accidentelle d'une tension sur les bornes d'entrée, alors que le commutateur est en position Ω ou T°.

Si tel est le cas, le retour à la normale peut prendre une dizaine de minutes.

Protection : 850 Vpk

Gamme	Domaine de mesure spécifié	Résolution	Incertitude	Courant de mesure	Tension en circuit ouvert
600 Ω	0 à 600,0 Ω *	0,1 Ω	0,5 % L ± 2 D	≈ 850 μA	< 5 V
6 kΩ	0 à 6,000 kΩ	0,001 kΩ	0,5 % L ± 2 D	≈ 126,6 μA
60 kΩ	0 à 60,00 kΩ	0,01 kΩ		≈ 12,6 μA
600 kΩ	0 à 600,0 kΩ	0,1 kΩ		≈ 1,26 μA
6 MΩ	0 à 6,000 MΩ	0,001 MΩ	1,5 % L ± 3 D	≈ 240 nA
60 MΩ	0 à 60,00 MΩ	0,01 MΩ	3 % L ± 3 D	≈ 29 nA

Mesures REL

Capacité

Capacimètre. Sur cette position, l'utilisateur peut mesurer la capacité d'un condensateur.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Erreur intrinsèque	Courant de mesure	Temps de mesure
6 nF	0,100 à 6,000 nF	0,100 à 6,000 nF	0,001 nF	5% L ± 30 D	≈ 1,26 μA	≈ 400 ms
60 nF	0 à 60,00 nF	0 à 60,00 nF	0,01 nF	1,5 % L ± 8 D	≈ 1,26 μA	≈ 400 ms
600 nF	0 à 600,0 nF	0 à 600,0 nF	0,1 nF	1,5 % L ± 5 D	≈ 1,26 μA	≈ 400 ms
6 μF	0 à 6,000 μF	0 à 6,000 μF	0,001 μF	1,5 % L ± 5 D	≈ 12,6 μA	≈ 0,125 s/μF
60 μF	0 à 60,00 μF	0 à 60,00 μF	0,01 μF	1,5 % L ± 5 D	≈ 126,6 μA	≈ 0,125 s/μF
600 μF	0 à 600,0 μF	0 à 600,0 μF	0,1 μF	3,5 % L ± 5 D	≈ 850 μa	≈ 0,125 s/μF
6 mF	0 à 6,000 mF	0 à 6,000 mF	1 μF	4,5 % L ± 5 D	≈ 850 μa	≈ 17 s/mF
60 mF	0 à 60,00 mF	0 à 60,00 mF	10 μF	6,5 % L ± 5 D	≈ 850 μa	≈ 17 s/ mF

L'utilisation de fils très courts et blindés est vivement recommandée.

Protection : 850 Vpk

Caractéristiques techniques du MTX 3290 (suite)

Test Diode	Gamme		Résolution		Précision		Tension en circuit ouvert		Courant de mesure
	3 V		1 mV		2 % L ± 3 D		< 5 V		< 1,1 mA
Signal sonore déclenché si < 40 mV ± 10 mVProtection : 850 Vpk
Continuité sonore	Gamme	Résolution		Précision		Tension en circuit ouvert		Courant de mesure	Protection
	600 Ω	0,1 Ω		0,5 % L ± 3 D		< 5 V		< 1,1 mA	850 Vpk
Temps de réponse < 100 msSeuil de déclenchement : < 30 Ω ± 5 ΩProtection : 850 Vpk
Pince	Vous pouvez mesurer un courant à l'aide de différentes pinces ampèremétriques et avoir une lecture directe de la valeur du courant en sélectionnant le bon rapport de transformation, qui doit être identique à celui de la pince.Si le niveau de détection du signal est insuffisant, la valeur est forcée à « ----«L'impédance d'entrée est d'environ 10 MΩ. Ajouter l'erreur de la pince à l'erreur intrinsèque du multimètre spécifiée dans les tableaux ci-dessous.
Courant DC	Gamme Ratio			600 mA	6 A		60 A	600 A	6000 A
	1 mV/A	Résolution					0,01 A	0,1 A	1 A
		Précision					0,6%L ± 2 D	0,6%L ± 2 D	0,3%L ± 2 D
	10 mV/A	Résolution			0,001 A		0,01 A	0,1 A
		Précision			0,6%L ± 2 D		0,6%L ± 2 D	0,3%L ± 2 D
	100 mV/A	Résolution		0,1 mA	0,001 A		0,01 A
		Précision		0,6%L ± 2 D	0,6%L ± 2 D		0,3%L ± 2D
	1000 mV/A	Resolution		0,1 mA	0,001 A
		Précision		0,6%L ± 2 D	0,3%L ± 2 D
Mesures et affichages secondaires : MAX, MIN, AVG et rapport de transformation du capteur
Courant AAC RMS	Gamme Ratio			600 mA	6 A		60 A	600 A	6000 A
	1 mV/A	Résolution					0,01 A	0,1 A	1 A
		Précision					2% L ± 5 D (*)	2% L ± 5 D	2% L ± 3 D
	10 mV/A	Résolution			0,001 A		0,01 A	0,1 A
		Précision			2% L ± 5 D (*)		2% L ± 5 D	2% L ± 3 D
	100 mV/A	Résolution		0,1 mA	0,001 A		0,01 A
		Précision		2% L ± 5 D (*)	2% L ± 5 D		2% L ± 3 D
	1000 mV/A	Résolution		0,1 mA	0,001 A
		Précision		2% L ± 5 D	2% L ± 3 D
Facteur de crête 3				@ 500 mA	@ 5 A		@ 50 A	@ 500 A	@ 5000 A
Mesures et affichages secondaires : MAX, MIN, AVG et rapport de transformation du capteurFiltre 300Hz : si le filtre est actif, voir courbe « filtre 300 Hz » pour ajouter une incertitude supplémentaire. (*) : voir courbe « Réponse en fréquence », p. 47.

Caractéristiques techniques du MTX 3290 (suite)

Courant AAC+DC TRMS

Ratio\Gamme		600 mA	6 A	60 A	600 A	6000 A
1 mV/A	Résolution			0,01 A	0,1 A	1 A
	Précision			2,8% L ± 15 D (*)	2,8% L ± 15 D	2,8% L ± 13 D
10 mV/A	Résolution		0,001 A	0,01 A	0,1 A
	Précision		2,8% L ± 15 D (*)	2,8% L ± 15 D	2,8% L ± 13 D
100 mV/A	Résolution	0,1 mA	0,001 A	0,01 A
	Précision	2,8% L ± 15 D (*)	2,8% L ± 15 D	2,8% L ± 13 D
1000 mV/A	Résolution	0,1 mA	0,001 A
	Précision	2,8% L ± 15 D	2,8% L ± 13 D
Facteur de crête 3		@ 500 mA	@ 5 A	@ 50 A	@ 500 A	@ 5000 A

Mesures et affichages secondaires : MAX, MIN, AVG et rapport de transformation du capteur

Filtre 300 Hz : si le filtre est actif, voir courbe « filtre 300 Hz » pour ajouter une incertitude supplémentaire.

(*) : voir courbe « Réponse en fréquence », ci-dessous.

Réponse en fréquence

Température

Pt100 / Pt1000

L'utilisateur peut mesurer la température par le biais d'un capteur Pt100 / Pt1000.

Calibre	Courant de mesure	Résolution	Précision	Protection
- 200°C à + 800°C	< 1 mA (Pt100) < 0,15 mA (Pt1000)	0,1°C	0,1 % L ± 1,5°C	850 Vpk

Protection "active" par thermistance CTP

Affichage en °C / °F possible

Ajoutez 1 % L ± 30 D pour obtenir la précision correspondante à la fonction et à la gamme.

Fmax 1 kHz (1 ms)

Protection 850 Vpk

θ = 1 ms mini

MIN, MAX, AVG

Ajoutez 0,2 % L + 2 D pour obtenir la précision correspondante à la fonction et à la gamme.

Temps de capture des extrema 100 ms environ.

Protection 850 Vpk

Fonctionnement du bip sonore

Bip signalant une touche valide	Son aigu
Bip signalant une touche invalide	Son grave
Bip successif signalant un dépassement du seuil de dangerosité (alarme)	Son aigu
Bip successif signalant l'enregistrement des MAX, MIN, PEAK	Son aigu
Bip successif (alarme) → courant > 10 A	Son aigu
Mesure de continuité	Son moyen

Caractéristiques techniques du MTX 3290 (suite)

Variation dans le domaine nominal d'utilisation

Grandeur d'influence	Plage d'influence	Grandeur influencée	Influence
			typique	MAX
Tension pile	4 V à 6 V	toutes	<3 D	0,2% L + 1 D
Température	-10 °C... 18 28 ... 55 °C	VDC mV	0,02% L ± 0,2 D / 1°C	0,04% L ± 0,25 D / 1°C
		VAC mV, V_LowZ mV	0,08% L ± 0,2 D / 1°C	0,15% L ± 0,25 D / 1°C
		VDC	0,01% L ± 0,1 D / 1 °C	0,05% L ± 0,1 D / 1 °C
		VAC, VAC+DC, V_LowZ		0,25% L ± 0,1 D / 1 °C
		ADC	0,05% L ± 0,1 D / 1 °C	0,1% L ± 0,1 D / 1 °C
		AAC et AAC+DC	0,08% L ± 0,1 D / 1 °C	0,12% L ± 0,1 D / 1 °C
		→	0,01% L ± 0,1 D / 1 °C	0,1% L / 1 °C
		Ω	0,05% L / 1 °C	0,1% L / 1 °C
		60 MΩ		0,3% L / 1 °C
		μF		0,2% L ± 0,1 D / 1 °C
		mF		0,6% L ± 0,1 D / 1 °C
		Hz		0,01% L / 1 °C
		Température		±2°C + 0,05% L / 1 °C
		Temps de stabilisation	≈2 h	2,5 h
Humidité (sans condensation)	10% ... 80% HR	V A → Ω Hz	0	0
Mode commun	600 V 50 Hz	VAC, VAC+DC, V_LowZ	Gamme	typique
			60 mV 600 mV	>35 dB
			6 V	>60 dB
			60 V 600 V 1000 V	>95 dB

Réponse du filtre

Caractéristiques techniques du MTX 3291

Précision : Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties. « n % L + n D » signifie Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670). « n % de la lecture » Les spécifications techniques ne sont garanties qu'après une durée de 30 min de mise en température. Sauf indication spéciale, elles sont valables de 10 % à 100 % de la gamme de mesure. + n Digit (cf. CEI 485)

Tension DC

En mode continu « DC », vous mesurez la valeur d'une tension continue ou la composante continue d'une tension alternative (filtre activé).

Gamme 60 mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Protection : 1414 Vpk

Gamme	Domaine de mesure spécifié	Résolution	Erreur intrinsèque	Impédance d'entrée
60 mV1)	0 à 60,000 mV	0,001 mV	0,5 % L + 35 D	10,612 MΩ
600 mV	0 à 600,00 mV	0,01 mV	0, 5 % L + 25 D	10,9 MΩ
6 V	0 à 6,0000 V	0,0001 V	0,05 % L + 25 D	10,9 MΩ
60 V	0 à 60,000 V	0,001 V		10,082 MΩ
600 V	0 à 600,00 V	0,01 V		10,008 MΩ
1000 V2)	0 à 1000,0 V	0,1 V	0,07 % L + 25 D	10,008 MΩ

1) Cette gamme est uniquement accessible avec la touche Range. Impédance d'entrée : env. 10,6 MΩ // 50 pF 2) L'affichage indique "+OL" au-delà de +1050V et "-OL" au-delà de -1050V. Mesures et affichages secondaires : MAX, MIN, AVG

Tensions AC et AC + DC

Sur cette fonction, l'utilisateur peut mesurer la valeur efficace vraie TRMS d'une tension alternative avec sa composante continue (pas de couplage capacitif) ou sans sa composante continue.

VAC RMS

Gamme 60 mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Protection : 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié 4)	Résolution	Incertitude (±)	Incertitude supplémentaire F(Hz)1)	Bande passante	@ 1 kHz Impédance d'entrée //< 50 pF	Facteur de crête
60 mV2)	0 à 60,000 mV	6,000 à 60,000 mV	0,001 mV	1,5 % L ± 35 D	45< F<65 Hz 0,3 % L typ. à 100 Hz 0,7 % L typ. à 150 Hz 1,8 % L typ. à 300 Hz 30 % L typ.	≈ 400 Hz	10,612 MΩ	3 @ 50,0 mV
600 mV	0 à 600,00 mV	60,00 à 600,00 mV	0,01 mV	1 % L + 0,25 % x [F(kHz)-1] L ± 30 D		10 Hz à 50 kHz (≈ 23 % @100 kHz)	10,9 MΩ	3 @ 500,0 mV
6 V	0 à 6,0000 V	0,6 à 6,0000 V	0,0001 V	0,5 % L + 0,18 % x [F(kHz)-1] L ± 25 D		10 Hz à 100 kHz	10,9 MΩ	3 @ 5,0 V
60 V	0 à 60,000 V	6,000 à 60,000 V	0,001 V				10,082 MΩ	3 @ 50,0 V
600 V	0 à 600,00 V	60,00 à 600,00 V	0,01 V				10,008 MΩ	3 @ 500,0 V
1000 V3)	0 à 1000,0 V	60 à 1000,0 V	0,1 V				10,008 MΩ	1,42 @ 1000,0 V

Vac RMS (suite)

1) Voir courbe typique du filtre 300 Hz. 2) Cette gamme est uniquement accessible avec la touche RANGE. Impédance d'entrée : env. 10,6 MΩ // 50 pF 3) Le LCD indique "+OL" au-delà de +1050 V, "-OL" au-delà de -1050 V ou 1050 Veff. 4) À partir de 1 kHz la mesure doit dépasser 15 % de la gamme. Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK

La BP est réduite à 300 Hz -3 dB, si le filtre est activé. En VLowZ, il n'y a pas de calibre 60 mV. La mesure de fréquence est effectuée comme la mesure dans une BP de 300 Hz.

Protection : 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz)1)	Impédance d'entrée //< 50 pF	Facteur de crête
600 mV	0 à 600,00 mV	60,00 à 600,00 mV	0,01 mV	1 % L + 0,25 % x [F(kHz)-1] L ± 30 D	45<F<65 Hz 0,3 % L typ. à 100 Hz 0,7 % L typ. à 150 Hz 1,8 % L typ. à 300 Hz 30 % L typ.	300 kΩ	3 @ 500,0 mV
6 V	0 à 6,0000 V	0,6 à 6,0000 V	0,0001 V	0,5 % L + 0,18 % x [F(kHz) -1] L ± 25 D			3 @ 5,0 V
60 V	0 à 60,000 V	6,000 à 60,000 V	0,001 V				3 @ 50,0 V
600 V	0 à 600,00 V	60,00 à 600,00 V	0,01 V				3 @ 500,0 V
1000 V2)	0 à 1000,0 V	60 à 1000,0 V	0,1 V				1,42 @ 1000,0 V

1) Voir courbe typique du filtre 300 Hz. 2) Le LCD indique "+OL" au-delà de +1050 V, "-OL" au-delà de -1050 V ou 1050 Veff. 3) À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK

Vac+dc TRMS

Gamme 60 mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Protection : 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié 4)	Résolution	Incertitude supplémentaire DC (±)	Incertitude AC (±)	Incertitude supplémentaire F(Hz) 1)	Bande passante	Impédance d'entrée //< 50 pF	Facteur de crête
60 mV 2)	0 à 60,000mV	6,000 à 60,000mV	0,001mV	± 15 D	1,5 % L ± 35 D	45≤F<65 Hz 0,3 % L typ.	≈ 400 Hz	10,612 MΩ	3 @ 50 mV
600 mV	0 à 600,00mV	60,00 à 600,00mV	0,01 mV		0,8 % L + 0,18 % x [F(kHz)-1] L ± 30 D		10 Hz à 50 kHz	10,9 MΩ	3 @ 500 mV
6 V	0 à 6,0000 V	0,6 à 6,0000 V	0,0001 V		0,5 % L + 0,18 % x [F(kHz)-1] L ± 25 D	à 100 Hz 0,7 % L typ.à 150 Hz 1,8 % L typ.à 300 Hz 30 % L typ.	10 Hz à 100 kHz	10,9 MΩ	3 @ 5 V
60 V	0 à 60,000 V	6,000 à 60,000 V	0,001 V					10,082 MΩ	3 @ 50 V
600 V	0 à 600,00 V	60,00 à 600,00 V	0,01 V					10,008MΩ	3 @ 500 V
1000 V 3)	0 à 1000,0 V	60 à 1000,0 V	0,1 V					10,008 MΩ	1,42 @ 1000V

1) Voir courbe typique du filtre 300 Hz. 2) Cette gamme est uniquement accessible avec la touche RANGE. Impédance d'entrée : env. 10,6 MΩ // 50 pF 3) Le LCD indique "+OL" au-delà de +1050 V, "-OL" au-delà de -1050 V ou 1050 Veff. 4) A partir de 1 kHz la mesure doit dépasser 15 % de la gamme Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK

Courants

Trois modes possibles : DC, AC, AC+DC

En mode DC, vous pouvez mesurer la valeur d'un courant continu ou la composante continue d'un courant alternatif.

En modes AC et AC+DC, vous pouvez mesurer la valeur efficace vraie (TRMS) d'un courant alternatif avec / sans sa composante continue (pas de couplage capacitif en mode « DC »).

Courant DC

Conditions de référence particulières :

Gamme 600 μA et 6 mA : La mesure d'intensité de forte valeur pendant une longue durée peut provoquer un échauffement de certains composants. Dans ce cas, il est nécessaire d'attendre un certain temps afin de retrouver les caractéristiques métrologiques spécifiées sur ces gammes.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Incertitude (±)	Chute de tension	Protection
600 μA	0 à 600,00 μA	0,02 à 600,00 μA	0,01 μA	1 % L ± 25 D	0,12 mV / μA	Fusible 11A / 1000V >20 kA
6 mA	0 à 6000,0 mA	0,002 à 6,0000 mA	0,1 μA	0,8 % L ± 25 D	25 mV / mA
60 mA	0 à 60,000 mA	0,020 à 60,000 mA	0,001 mA	0,8 % L ± 20 D	3 mV / mA
600 mA	0 à 600,00 mA	0,20 à 600,00 mA	0,01 mA	0,8 % L ± 20 D	0,58 mV / mA
6 A	0 à 6,0000 A	0,2000 à 6,0000 A	0,0001 A	0,8 % L ± 20 D	0,05 V / A
10 A / 20 A (*)	0 à 20,000 A	0,200 à 20,000 A	0,001 A	0,8 % L ± 20 D	0,05 V / A

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un bip retentit au-delà de 10 A. (*) Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max. Mesures et affichages secondaires : MAX, MIN, AVG

Caractéristiques techniques du MTX 3291 (suite)

Courant AAC RMS

Gamme	Domaine de fonctionnemen	Domaine de mesure spécifié	Résolution	Incertitude 40Hz à 20kHz (±) (**)	Facteur de crête	Chute de tension	Protection
600 μA	0 à 600,00 μA	60 à 600,00 μA	0,01 μA	1,5% L ± 30 D	2,6 @ 500 μA	10 mV / μA	Fusible 11A/1000V >20 kA
6,000 mA	0 à 6,0000 mA	0,6000 à 6,0000 mA	0,1 μA	1,2% L + [0,08% x (FkHz-1)] L ± 25 D	2,6 @ 5 mA	25 mV / mA
60 mA	0 à 60,000 mA	6,000 à 60,000 mA	0,001 mA	1% L + [0,08% x (FkHz-1)] L ± 25 D	2,6 @ 50 mA	3 mV / mA
600 mA	0 à 600,00 mA	60,00 à 600,00 mA	0,01 mA		2,6 @ 500 mA	0,58 mV / mA
6 A	0 à 6,0000 A	0,6000 à 6,000 A	0,0001 A	1% L + [0,1% x (FkHz-1)] L ± 25 D	2,8 @ 5 A	0,05 V / mA
10 A / 20 A (*)	0 à 20,000 A	1,000 à 20,000 A	0,001 A	1,2% L + [0,1% x (FkHz-1)] L ± 25 D	3,7 @ 8 A	0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un bip retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK (*) Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35 °C max.

(**) Incertitude supplémentaire avec le filtre 300 Hz.

Courant AAC + DC TRMS

Attention : la somme AC + DC ne doit jamais dépasser la gamme 600 mA, 60 mA, 6 mA, 600 μA, 6 A ou 10 A, selon le cas.

La composante AC doit représenter au moins 5 % de l'amplitude du total AC + DC pour que sa mesure soit possible.

Gamme	Domaine de fonctionne -ment	Domaine de mesures spécifiées	Résolution	Incertitude AC 40Hz - 20kHz (±)(**)	Incertitude supplémentaire DC (±)	Facteur de crête	Chute de tension	Protection
600 μA	0 à 600,00 μA	60 à 600,00 μA	0,01 μA	1,5% L ± 20 D	± 20 D	2,6 @ 500 μA	10 mV / μA	Fusible 11A/1000V > 20 kA
6 mA	0 à 6,0000 μA	0,6000 à 6,0000 mA	0,1 μA	1% L + [0,08% x (FkHz - 1)]L ± 25 D	± 15 D	2,6 @ 5 mA	25 mV /mA
60 mA	0 à 60,00 mA	6,000 à 60,000 mA	0,001 mA	1% L + [0,08% x (FkHz - 1)]L ± 25 D		2,6 @ 50 mA	3 mV / mA
600 mA	0 à 600,00 mA	60,00 à 600,00 mA	0,01 mA			2,6 @ 500 mA	0,58 mV / mA
6 A	0 à 6,0000 A	0,6000 à 6,000 A	0,0001 A	1% L + [0,1% x (FkHz-1)]L ± 25 D		2,8 @ 5 A	0,05 V /mA
10 A / 20 A (*)	0 à 20,00 A	0,600 à 20,000 A	0,001 A	1,2% L+ [0,1% x (FkHz-1)]L ± 25 D		3,7 @ 8 A	0,05 V /mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un bip retentit au-delà de 10 A.

(*) Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35 °C max.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, AVG, PEAK (***) Incertitude supplémentaire avec le filtre 300 Hz.

Mesure fréquence principale

Sur cette position, vous pouvez mesurer la fréquence d'une tension.

Conditions de référence particulières : 150 mV < U < 600 V

Lorsque le commutateur est sur la position Hz, le filtre 300 Hz n'est pas en service.

Protection : 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Erreur intrinsèque
60 Hz	10,00 à 60,00 Hz	10,00 à 60,00 Hz	0,01 Hz	0,1 % L ± 1 D
600 Hz	10,0 à 600,0 Hz	10,0 à 600,0 Hz	0,1 Hz
6 kHz	0 à 6,000 kHz	0,010 à 6,000 kHz	0,001 kHz
60 kHz	0 à 60,00 kHz	0,01 à 60,00 kHz	0,01 kHz
600 kHz	0 à 200,0 kHz	0,1 à 200,0 kHz	0,1 kHz

Sous 10 Hz, ou si le niveau de détection du signal est insuffisant, la valeur est forcée à 0.

Mesure fréquence secondaire

Vous pouvez mesurer simultanément la fréquence et la grandeur d'une tension ou d'un courant.

Même précision que sur la position « Hz »

Conditions de référence particulières : 150 mV < U < 600 V

$$ 0, 1 5 \mathrm{A} < \mathrm{I} < 1 0 \mathrm{A} $$

Fréquence max. mesurable en volt : 100 kHz

$$ (s a u f \quad c a l i b r e 6 0 m V \rightarrow 4 0 0 H z e t $$

$$ \text { calibre } 6 0 0 \mathrm{mV} \rightarrow 5 0 \mathrm{kHz}) $$

Fréquence max. mesurable en ampère : 20 kHz

Lorsque le commutateur est sur la position VLowZ, Volts ou Ampère, si le filtre

300 Hz est activé, la fréquence mesurable reste dans les limites de la BP du filtre.

En dessous de 10 Hz ou si le niveau de détection du signal est insuffisant, la valeur est forcée à « ---- ».

Résistance

Ohmmètre. Sur cette position, l'utilisateur peut mesurer la valeur d'une résistance.

Conditions de référence particulières :

L'entrée (+, COM) ne doit pas avoir été surchargée suite à l'application accidentelle d'une tension sur les bornes d'entrée, alors que le commutateur est en position Ω ou T°.

Si c'est le cas, le retour à la normale peut prendre une dizaine de minutes.

Protection : 1414 Vpk

Gamme	Domaine de mesure spécifié	Résolution	Incertitude	Courant de mesure	Tension en circuit ouvert
600 Ω	0 à 600,00 Ω (*)	0,01 Ω	0,2 % L ± 20 D	≈ 1 mA	< 5 V
6 kΩ	0 à 6,0000 kΩ	0,0001 kΩ	0,2 % L ± 20 D	≈ 126,6 μA
60 kΩ	0 à 60,000 kΩ	0,001 kΩ		≈ 12,6 μA
600 kΩ	0 à 600,00 kΩ	0,01 kΩ		≈ 1,26 μA
6 MΩ	0 à 6,0000 MΩ	0,0001 MΩ	1,5 % L ± 30 D	≈ 240 nA
60 MΩ	0 à 60,000 MΩ	0,001 MΩ	3 % L ± 30 D	≈ 29 nA

Mesures REL

Capacité

Capacimètre. Sur cette position, l'utilisateur peut mesurer la capacité d'un condensateur.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifié	Résolution	Erreur intrinsèque	Courant de mesure	Temps de mesure
6 nF	0,100 à 6,000 nF	0,100 à 6,000 nF	0,001 nF	2 % L ± 30 D	≈ 1,26 μA	≈ 400 ms
60 nF	0 à 60,00 nF	0 à 60,00 nF	0,01 nF	1 % L ± 8 D	≈ 1,26 μA	≈ 400 ms
600 nF	0 à 600,0 nF	0 à 600,0 nF	0,1 nF	1 % L ± 5 D	≈ 1,26 μA	≈ 400 ms
6 μF	0 à 6,000 μF	0 à 6,000 μF	0,001 μF	1 % L ± 5 D	≈ 12,6 μA	≈ 0,125 s/μF
60 μF	0 à 60,00 μF	0 à 60,00 μF	0,01 μF	1 % L ± 5 D	≈ 126,6 μA	≈ 0,125 s/μF
600 μF	0 à 600,0 μF	0 à 600,0 μF	0,1 μF	3 % L ± 5 D	≈ 1 mA	≈ 0,125 s/μF
6 mF	0 à 6,000 mF	0 à 6,000 mF	1 μF	4 % L ± 5 D	≈ 1 mA	≈ 17 s/mF
60 mF	0 à 60,00 mF	0 à 60,00 mF	10 μF	6 % L ± 5 D	≈ 1 mA	≈ 17 s/mF

L'utilisation de fils très courts et blindés est vivement recommandée.

Protection : 1414 Vpk

Test diode

Gamme	Résolution	Précision	Tension en circuit ouvert	Courant de mesure
3 V	0,1 mV	1 % L ± 30 D	< 5 V	< 1,1 mA

Signal sonore déclenché si < 40 mV ± 10 mV

Protection : 1414 Vpk

Continuité sonore

Gamme	Résolution	Précision	Tension en circuit ouvert	Courant de mesure	Protection
600 Ω	0,01 Ω	0,2 % L ± 20 D	< 5 V	< 1,1 mA	1414 Vpk

Temps de réponse : < 100 ms

Seuil de déclenchement : < 30 Ω ± 5 Ω

Protection : 1414 Vpk

Pince

Vous pouvez mesurer un courant à l'aide de différentes pinces ampèremétriques et avoir une lecture directe de la valeur du courant en sélectionnant le bon rapport de transformation, qui doit être identique à celui de la pince.

Si le niveau de détection du signal est insuffisant, la valeur est forcée à « ---- »

L'impédance d'entrée est d'environ 10 MΩ.

Ajouter l'erreur de la pince à l'erreur intrinsèque du multimètre spécifiée dans les tableaux ci-dessous.

Courant DC

Ratio\Gamma		600 mA	6 A	60 A	600 A	6000 A
1 mV/A	Résolution			0,01 A	0,1 A	1 A
	Précision			0,5 % L ± 2 D	0,5 % L ± 2 D	0,05 % L ± 2 D
10 mV/A	Résolution		0,001 A	0,01 A	0,1 A
	Précision		0,5 % L ± 2 D	0,5 % L ± 2 D	0,05 % L ± 2 D
100 mV/A	Résolution	0,1 mA	0,001 A	0,01 A
	Précision	0,5 % L ± 2 D	0,5 % L ± 2 D	0,05 % L ± 2 I
1000 mV/A	Résolution	0,1 mA	0,001 A
	Précision	0,5 % L ± 2 D	0,05 % L ± 2 D

Mesures et affichages secondaires : MAX, MIN, AVG et rapport de transformation du capteur

Courant AAC RMS

Ratio\Gamma		600 mA	6 A	60 A	600 A	6000 A
1 mV/A	Résolution			0,01 A	0,1 A	1 A
	Précision			1,5% L ± 5 D(BW ≈ 400 Hz)	1% L + 0,25% x [F(kHz)-1] L ± 5 D(BW : 10 Hz à 50 kHz)	0,5% L + 0,18 % x [F(kHz)-1] L ± 3 D(BW : 10 Hz à 100 kHz)
10 mV/A	Résolution		0,001 A	0,01 A	0,1 A
	Précision		1,5% L ± 5 D(BW ≈ 400 Hz)	1% L + 0,25 % x [F(kHz)-1] L ± 5 D(BW : 10 Hz à 50 kHz)	0,5% L + 0,18% x [F(kHz)-1] L ± 3 D(BW : 10 Hz à 100 kHz)
100 mV/A	Résolution	0,1 mA	0,001 A	0,01 A
	Précision	1,5% L ± 5 D(BW ≈ 400 Hz)	1% L + 0,25% x [F(kHz)-1] L ± 5 D(BW : 10 Hz à 50 kHz)	0,5% L+ 0,18% x [F(kHz)-1] L ± 3 D(BW : 10 Hz à 100 kHz)
1000 mV/A	Résolution	0,1 mA	0,001 A
	Précision	1% L + 0,25% x [F(kHz)-1] L ± 5 D(BW : 10 Hz à 50 kHz)	0,5% L+ 0,18% x [F(kHz)-1] L ± 3 D(BW : 10 Hz à 100 kHz)
Facteur de crête 3		@ 500 mA	@ 5 A	@ 50 A	@ 500 A	@ 5000 A

À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : MAX, MIN, AVG et rapport de transformation du capteur

Filtre 300 Hz : si le filtre est actif, voir courbe « filtre 300 Hz » pour ajouter une incertitude supplémentaire.

Courant aac+dc TRMS

Ratio\Gamma		600 mA	6 A	60 A	600 A	6000 A
1 mV/A	Résolution			0,01 A	0,1 A	1 A
	Précision			1,5% L ± 15 D(BW ≈ 400 Hz)	0,8% L + 0,18%x [F(kHz) -1] L± 15 D(BW : 10 Hz à50 kHz)	0,5% L + 0,18%x [F(kHz) -1] L± 13 D(BW : 10 Hz à100 kHz)
10 mV/A	Résolution		0,001 A	0,01 A	0,1 A
	Précision		1,5% L ± 5 D(BW ≈ 400 Hz)	0,8% L + 0,18%x [F(kHz) -1] L± 15 D(BW : 10 Hz à50 kHz)	0,5% L + 0,18%x [F(kHz) -1] L± 13 D(BW : 10 Hz à100 kHz)
100 mV/A	Résolution	0,1 mA	0,001 A	0,01 A
	Précision	1,5% L ± 5 D(BW ≈ 400 Hz)	0,8% L + 0,18%x [F(kHz) -1] L± 15 D(BW : 10 Hz à50 kHz)	0,5% L + 0,18%x [F(kHz) -1] L± 13 D(BW : 10 Hz à100 kHz)
1000 mV/A	Résolution	0,1 mA	0,001 A
	Précision	0,8% L + 0,18%x [F(kHz) -1] L± 15 D(BW : 10 Hz à50 kHz)	0,5% L + 0,18%x [F(kHz) -1] L± 13 D(BW : 10 Hz à100 kHz)
Facteur de crête 3		@ 500 mA	@ 5 A	@ 50 A	@ 500 A	@ 5000 A

À partir de 1 kHz, la mesure doit dépasser 15 % de la gamme.

Mesures et affichages secondaires : MAX, MIN, AVG et rapport de transformation du capteur

Filtre 300 Hz : si le filtre est actif, voir courbe « filtre 300 Hz » pour ajouter une incertitude supplémentaire.

Température

Pt 100 / Pt 1000

L'utilisateur peut mesurer la température par le biais d'un capteur Pt 100 / Pt 1000.

Calibre	Courant de mesure	Résolution	Précision	Protection
- 200 °C à + 800 °C	< 1 mA (Pt 100) < 0,15 mA (Pt 1000)	0,1 °C	0,1 % L ± 5 °C	1414 Vpk

Protection "active" par thermistance CTP

Affichage en °C / °F possible

Ajoutez 1 % L ± 30 D pour obtenir la précision correspondante à la fonction et à la gamme.

Fmax 1 kHz (1 ms)

Protection 1414 Vpk

MIN, MAX, AVG

Ajoutez 0,2 % L + 2 D pour obtenir la précision correspondante à la fonction et à la gamme

Temps de capture des extrema 100 ms environ

Protection 1414 Vpk

Puissance résistive

Affichage de la puissance résistive par rapport à une référence de résistance mesurée sur l'installation et sauvegardée en mémoire à l'aide de la touche HOLD (600 Ω, par défaut)

La fonction réalisée est : (tension AC + DC mesurée)² / VRef

Gamme DC, AC et AC+DC

Résolution 1 mW

Précision : 2 x précision VAC (en %)

Tension max. de mesure 1000 VAC + DC

Protection 1414 Vpk

Unité d'affichage W

Rapport cyclique

Affichage de la mesure en % d'un signal logique (TTL, CMOS...) en mode « AC+DC »

Durée minimale pour θ 10 μs

Durée minimale pour T 200 μs [5 kHz]

Plage nominale 5 à 95 % typique

Sensibilité (gamme 10 V) > 10 % de la gamme Fréq < 1 kHz

20 % de la gamme Fréq > 1 kHz

Erreur absolue sur le rapport

cyclique, exprimée en % absolu ± [0,1% + 0,045% *(RC-50)] Fréq < 1 kHz

± [0,5% + 0,06% *(RC-50)] Fréq > 1 kHz

Protection 1414 Vpk

Largeur d'impulsion

Suivant conditions de déclenchement du fréquencemètre.

Résolution 10 μs

Largeur minimale de l'impulsion 100 μs

Précision 0,1 % ± 10 μs

Durée maximale d'une période 1,25 s (0,8 Hz)

Seuil de déclenchement 20 % du calibre sauf calibre 1000 VAC

Ce seuil est : positif en, négatif en.

Erreur additionnelle sur la mesure due à la pente au franchissement du zéro : voir §. Mesure de rapport cyclique.

Protection 1414 Vpk

Affichage de la mesure en dBm par rapport à une référence de résistance choisie par l'utilisateur comprise entre 50 Ω, 75 Ω, 90 Ω et 600 Ω, (valeur par défaut 600 Ω)

Résolution 0,1 dBm

Erreur absolue en dBm 0,09 x err. relative VAC exprimée en %

Erreur additionnelle de calcul 0,1 dBm

Étendue de mesure 10 mV à 1000 V

Protection 1414 Vpk

Fonctionnement du bip sonore

Bip signalant une touche valide	Son aigu
Bip signalant une touche invalide	Son grave
Bip successif signalant un dépassement du seuil de dangerosité (alarme)	Son aigu
Bip successif signalant l'enregistrement des MAX, MIN, PEAK	Son aigu
Bip successif (alarme) → courant > 10 A	Son aigu
Mesure de continuité	Son moyen

Caractéristiques techniques du MTX 3291 (suite)

Variation dans le domaine nominal d'utilisation	Grandeur d'influence	Plage d'influence	Grandeur influencée	Influence
				typique	MAX
	Tension pile	4 V à 6 V	toutes	<3 D	0,2 % L + 1 D
	Température	-10 °C... 18 28 ... 55 °C	VDC mV	0,02 % L ± 0,2 D / 1°C	0,04 % L ± 0,25 D / 1°C
			VAC mV, V_LowZ mV	0,08 % L ± 0,2 D / 1°C	0,15 % L ± 0,25 D / 1°C
			VDC	0,01 % L ± 0,1 D / 1°C	0,05 % L ± 0,1 D / 1°C
			VAC, VAC+DC, VLowZ		0,25 % L ± 0,1 D / 1°C
			ADC	0,05 % L ± 0,1 D / 1°C	0,1 % L ± 0,1 D / 1°C
			AAC et AAC+DC	0,08 % L ± 0,1 D / 1°C	0,12 % L ± 0,1 D / 1°C
			→	0,01 % L ± 0,1 D / 1°C	0,1 % L / 1°C
			Ω	0,05 % L / 1°C	0,1 % L / 1°C
			60 MΩ		0,3 % L / 1°C
			μF		0,2 % L ± 0,1 D / 1°C
			mF		0,6 % L ± 0,1 D / 1°C
			Hz		0,01 % L / 1°C
			Temp.		± 2°C + 0,05 % L / 1°C
			Temps de stabilisation	≈2 h	2,5 h
	Humidité (sans condensation)	10 %... 80 % HR	V A → Ω (*) Hz	0	0
	CEM (immunité au champ rayonné)	300 MHz... 500 MHz	Ω pince		600 pts
		300 MHz... 500 MHz			450 pts
	Mode commun	1000 V 50 Hz	VAC, VAC+DC, V_LowZ	Gamme	typique
				60 mV 600 mV	>35 dB
				6 V	>60 dB
				60 V 600 V 1000 V	>95 dB

Réponse du filtre

Caractéristiques générales

Conditionsd'environnement	Altitude < 2000 mDomaine de référence 23 ^ ± 5 ^ Domaine d'utilisation spécifié -10 °C à 55 °CInfluence de la température voir §. InfluencesHumidité relative 0 % à 80 % de 0 °C à 31 °C0 % à 70 % de 40 °C à 55 °Climitée à 70% pour les gammes 6 et 60 MΩEtanchéité IP 67 (en cas d'immersion, 1m sous l'eau pendant 30 mn, il est nécessaire de laisser s'écouler l'eau ou de laisser sécher avant la remise en service).Domaine de stockage - 20 °C à 70 °C
Alimentation	Le multimètre est alimenté par des piles ou des accumulateurs :Piles 4 x 1,5 V nominal – LR 6 AlcalinesAutonomie en VDC :MTX 3290: ≈ 200 hMTX 3291: ≈ 300 hBatteries 4 x 1,2 V accumulateur A-A rechargeable Ni-MH LSD 2400mAhAutonomie en VDC :MTX 3290: ≈ 140 hMTX 3291: ≈ 210 h
Affichage	La cadence de rafraîchissement :- de l'afficheur est de 200 ms- du bargraph est de 100 ms.
CESécurité	Selon NF EN 61010-1 :Isolation classe 2Degré de pollution 2Utilisation en intérieurAltitude < 2000 mCatégorie de mesure des entrées « mesures »MTX 3290: 600 V CAT III et 300 V CAT IV par rapport à la terreMTX 3291: 1000 V CAT III et 600 V CAT IV par rapport à la terre
CEM	Cet instrument a été conçu conforme aux normes CEM en vigueur et sa compatibilité a été testée conformément aux normes suivantes :Emission (cl. A) et Immunité NF EN 61326-1

Caractéristiques mécaniques

Boîtier	Dimensions	196 x 90 x 47,1 mm
	Masse	570 g
	Matériaux	Polycarbonate PC
	Etanchéité	IP 67, selon NF EN 60529

Livrés avec l'instrument

• Notice de fonctionnement en 5 langues, sur mini CD-ROM • Logiciel SX-DMM sur mini CD-ROM (MTX 3291, seulement)
• Guide de démarrage
• 1 jeu de cordons de sécurité (rouge et noir) avec pointe de touche double isolation (∅ 4 mm) 1000 V CAT III 20 A • 1 jeu de 4 piles AA / R6 • 1 relevé de mesures constructeur • Cordon de communication optique USB (MTX 3291, seulement) • 1 sacoche de transport (MTX 3291, seulement)

Livrés en option

• Pinces ampèremétriques (voir tableau ci-dessous)
• Sonde de température Pt100 2 fils (HX0091)
• Sonde de température Pt1000 2 fils (HA1263)
• Logiciel de métrologie sous Windows (P01196770)
• Lot de 4 batteries rechargeables (chargeur externe) (HX0051B)
• Chargeur extérieur pour 4 accus Ni-MH (HX0053)
• Sonde HT (SHT 40 kV)
• Pince CMS (HX0064)
• Adaptateur multifix pour DMM (P01102100Z)

Rechange

• MTX 3291 : Fusible 11 A : 10 x 38 - 1000 V - F - pouvoir de coupure : > 20 kA MTX 3290 : Fusible 10 A : 6 x 32 - 600 V - F - pouvoir de coupure : > 50 kA (Consultez notre Centre Technique Régional Manumesure).
• Kit accessoires de test pour DMM (P01295459Z)
• Sacoche équipée de multifix (HX0052B)

Liste de pinces de préférence sur position mV/A	Ratio	Pour commander
Miniflex MA100de 0,5 à 3000 AAC10 Hz à 20 kHz	1 ou 10 ou 100	P0112056X
Ampflex A100de 0,5 à 3000 AAC10 Hz à 20 kHz	1 ou 10 ou 100	P0112050X
Pinces MNXX ou MN 73de 0,1 à 240 AAC40 Hz à 10 kHz	10	P01120421
Pinces E3N-6Nde 0,05 à 80 AAC/DCDC à 8 kHz	1 ou 10 ou 100	P0112004XA
Pinces PACXXde 0,2 à 1400 AAC/DCDC à 10 kHz	1 ou 10	P0112006X / P0112007X

Mètre ix

09 - 2017

X04065A01 - Ed. 04

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : [phone] - Fax : [phone] - [e-mail]

Export : Tél. : [phone] - Fax : [phone] - [e-mail]
