| Type de produit | Climatisation de toit pour camping-car |
| Marque | Truma |
| Modèle | Aventa compact plus |
| Alimentation électrique | 230 V - 240 V ~, 50 Hz |
| Courant nominal | 4,4 A |
| Courant de démarrage | 28 A (150 ms) |
| Fusible appareil (230 V) | T 6,3 A H (retardé) |
| Puissance frigorifique | 2,2 kW (T35 / T35) |
| Débit d'air max. | 400 m³/h |
| Réfrigérant | R 407C, 0,47 kg |
| Dimensions extérieures (L x H x P) | 560 x 265 x 785 mm |
| Dimensions intérieures (L x H x P) | 523 x 46 x 670 mm (système de distribution d'air standard) |
| Poids total | 29,5 kg |
| Plage de température de fonctionnement | +16 °C à +40 °C |
| Inclinaison max. en fonctionnement | 8 % |
| Fonctions principales | Refroidissement, mode automatique, recyclage d'air, ventilation, veille (Silence), minuterie ON/OFF (24 h), éclairage ambiant (sauf petit système de distribution) |
| Télécommande | Télécommande infrarouge avec piles AAA, couplage au récepteur nécessaire |
| Installation et réparations | Réservé au personnel qualifié |
| Entretien | Nettoyer les panneaux/filtres tous les 12 mois ; ne pas utiliser sans filtre |
| Indice de réparabilité | Pièces détachées d'origine Truma recommandées ; réparation par service agréé |
FOIRE AUX QUESTIONS - Aventa compact plus TRUMA
Questions des utilisateurs sur Aventa compact plus TRUMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice Aventa compact plus - TRUMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Aventa compact plus de la marque TRUMA.
MODE D'EMPLOI Aventa compact plus TRUMA

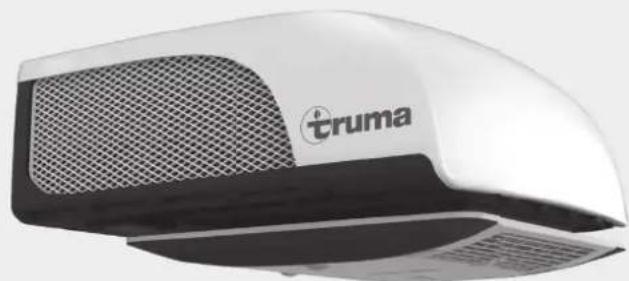

Aventa compact Aventa compact plus
Σελίδα 02
Να τις έχετε πάντα μαζί σας οτο όχημα
Aventa compact / plus
Πίνακας περιεχομένων
Σύμβολα που χρησιμοποιούνται....2
Υποδείξεις ασφαλείας 2
Υποδείξεις για τη χρήση συστημάτων κλιματισμού .....3
Οδηγίες λειτουργίας
Τηλεχειριστήριο ....4
'Εναρξη λειτουργίας ....5
Ενεργοποίηση 5
Λειτουργία....5
Ανεμιστήρας......5
Λειτουργία αναμονής (Sleep)......5
Απενεργοποίηση......5
Ωρα....5
Χρονοδιακόπτης ΟΝ / OFF 5
* Φωτισμός περιβάλλοντος....5
Επαναφορά (Reset)......6
Επανάληψη αποστολής (Resend) 6
Púθμιση (Setup)......6
Δέκτης υπερύθρων και χειροκίνητη
ενεργοποίηση / απενεργοποίηση ......6
Δέκτης υπερύθρων /'Ενδειξη λειτουργίας......6
Η κόκκινη ένδειξη LED ανάβει......6
Σύστημα διανομής αέρα......6
Αλλαγή μπαταρίας του τηλεχειριστηρίου υπερύθρων ......6
Απόρριψη 6
Συντήρηση 7
Απόρριψη 7
Αξεσουάρ....7
Αναζήτηση βλαβών 8
Τεχνικά στοιχεία 8
Διαστάσεις για την τοποθέτηση (διαστάσεις σε mm) ......9
Διάκενο γύρω από το σύστημα κλιματισμού ......9
Είσοδοι /'Εξοδοι αέρα....9
Διατάξεις αποστράγγισης υγροποιημένων υδρατμών......9
Δήλωση εγγύησης του κατασκευαστή
(Ευρωπαϊκή Ένωση)......10
Σύμβολα που χρησιμοποιούνται
Η εγκατάσταση και η επισκευή της συσκευής πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό.
Σύμβολο που υποδεικνύει πιθανούς κινδύνους.
Υπόδειξη με πληροφορίες και συμβουλές.
Η συσκευή απαγορεύεται να χρησιμοποιείται από μη εξουσιο- δοτημένα άτομα.
Μπορείτε να πραγματοποιήσετε λήψη των οδηγιών τοποθέτησης/ οδηγιών λειτουργίας στον ιστότοπό μας. Για να βρείτε τις οδηγίες για το προϊόν που επιθυμείτε, κάντε κλικ στον εξής σύνδεσμο: https://www.truma.com/int/en/service/downloads.html
Υποδείξεις ασφαλείας
Οι εργασίες τοποθέτησης, επισκευής και ελέγχου λειτουργίας του προϊόντος Truma πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο και εκπαίδευμένο προσωπικό (τεχνικό προσωπικό) σύμφωνα με τις οδηγίες τοποθέτησης και λειτουργίας, καθώς και με τους τρέχοντες αναγνωρισμένους τεχνικούς κανόνες. Ως τεχνικό προσωπικό νοούνται τα άτομα που διαθέτουν την τεχνική κατάρτιση, την εκπαίδευση, τις γνώσεις και την εμπειρία, ώστε να μπορούν να πραγματοποιούν με τον ενδεδειγμένο τρόπο και σύμφωνα με τα σχετικά πρότυπα τις απαιτούμενες εργασίες στα προϊόντα της Truma και να αναγνωρίζουν πιθανούς κινδύνους.
Η εγκατάσταση της συσκευής πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες εγκατάστασης κάθε χώρας.
Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και από άτομα με μειωμένες σωματικές, κινητικές ή διανοητικές ικανότητες ή με έλλειψη πείρας και γνώσεων, εφόσον είναι υπό επιτήρηση ή έχουν λάβει οδηγίες για την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους συνεπαγόμενους κινδύνους.
Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.
Για την αποφυγή ζημιών κατά τη μεταφορά, η συσκευή μπορεί να αποσταλεί μόνο κατόπιν συνεννόησης με το κέντρο σέρβις της Truma.
Για την αποφυγή τυχόν εισχώρησης νερού κατά τη μεταφορά σε ρυμουλκούμενα οχήματα με χαμηλωμένη ράβδο ρυμούλκησης, οι οπές στην πίσω πλευρά του συστήματος κλιματισμού πρέπει να καλύπτονται.
Протоύ ανοίξετε το περίβλημα, θα πρέπει να διακόψετε την παροχή τάσης σε όλους τους πόλους.
Οι ασφάλειες της συσκευής και τα καλώδια σύνδεσης πρέπει να αντικαθίστανται μόνο από τεχνικό.
Η ασφάλεια της συσκευής βρίσκεται στο ηλεκτρονικό σύστημα ελέγχου της συσκευής και πρέπει να αντικαθίσταται μόνο από ασφάλεια ίδιου τύπου.
Χρησιμοποιείτε μόνο γνήσια εξαρτήματα, ανταλλακτικά και αξεσουάρ της Truma.
Στην παύση της εγγύησης και την εξαίρεση των αξιώσεων ευθύνης μπορεί να οδηγήσουν συγκεκριμένα οι εξής ενέργειες:
– τροποποιήσεις στη συσκευή (συμπεριλαμβανομένων των αξεσουάρ),
– χρήση μη γνήσιων ανταλλακτικών και αξε-
σουάρ της Truma,
– μη τήρηση των οδηγιών τοποθέτησης και λειτουργίας.
Επιπλέον, παύει να ισχύει η άδεια λειτουργίας της συσκευής και, ως εκ τούτου, σε ορισμένες χώρες και η άδεια λειτουργίας του οχήματος.
Το κύκλωμα ψύξης διαθέτει το ψυκτικό μέσο R 407C και πρέπει να ανοίγεται μόνο στο εργοστάσιο.
Οι είσοδοι / έξοδοι αέρα στην εξωτερική μονάδα και στο σύστημα διανομής αέρα δεν πρέπει ποτέ να είναι μπλοκαρισμένες. Αυτό είναι ιδιαίτερα σημαντικό για τη σωστή λειτουργία της συσκευής.
Για την αποφυγή ζημιάς στη συσκευή, θα πρέπει να αποφεύγεται η λειτουργία της συσκευής για μεγάλο χρονικό διάστημα σε ανωφέρειες ή κατωφέρειες με κλίση πάνω από 8%.
Μην χρησιμοποιείτε τη συσκευή στη λειτουργία ψύξης για μεγάλο χρονικό διάστημα όταν το όχημα βρίσκεται σε κεκλιμένη θέση, καθώς οι υγροποιημένοι υδρατμοί που δημιουργούνται δεν θα μπορούν να διαφύγουν και, ενδεχομένως, θα εισχωρήσουν στο όχημα.
Για την άψογη λειτουργία και την αποφυγή ζημιών, πρέπει να χρησιμοποιούνται για την τροφοδοσία τάσης μόνο πηγές με καθαρά ημιτονοειδή κυματομορφή (π.χ. γεννήτρια) και χωρίς αιχμές τάσης.
Η λειτουργία του συστήματος κλιματισμού επι- τρέπεται μόνο με μία κύρια πηγή τάσης.
Στο πλαίσιο του καθαρισμού του οχήματος, βεβαιωθείτε ότι κατά το πλύσιμο π.χ. με πλυστικό υψηλής πίεσης δεν εισχωρεί νερό στη συσκευή (π.χ. μην κατευθύνετε τη δέσμη νερού απευθείας στις οπές της συσκευής).
Η τοποθέτηση / χρήση συσκευής καθαρισμού με ζεστό νερό ή ατμό δεν επιτρέπεται. Κατά τη διάρκεια της λειτουργίας, οι διατάξεις αποστράγγισης υγροποιημένων υδρατμών δεν πρέπει να είναι ποτέ μπλοκαρισμένες.
Υποδείξεις για τη χρήση συστημάτων κλιματισμού
Πριν από την έναρξη λειτουργίας, βεβαιωθείτε ότι ο χώρος κατασκήνωσης διαθέτει επαρκή ασφάλεια.
Aventa compact: ελάχ. 4 A Aventa compact plus: ελάχ. 6 A
Σταθμεύστε το όχημά σας όσο το δυνατόν στη σκιά.
Η χρήση σκιάστρων μειώνει την έκθεση στην ηλιακή ακτινοβολία.
Καθαρίζετε τακτικά την οροφή (οι βρόμικες οροφές αναπτύσσουν μεγαλύτερη θερμοκρασία).
Εξαερίστε καλά το όχημά σας προτού θέσετε σε λειτουργία τη συσκευή, ώστε να απομακρυνθεί ο θερμός αέρας που έχει συσσωρευτεί στο όχημα.
Για μια υγιεινή ατμόσφαιρα στον εσωτερικό χώρο, η διαφορά ανάμεσα στην εσωτερική και εξωτερική θερμοκρασία δεν πρέπει να είναι πολύ μεγάλη. Κατά τη διάρκεια της λειτουργίας, ο ανακυκλωμένος αέρας καθαρίζεται και αφυγραίνεται. Με την αφύγρανση του αέρα δημιουργείται μια ευχάριστη ατμόσφαιρα στον εσωτερικό χώρο, ακόμη και όταν οι διαφορές θερμοκρασίας είναι μικρές.
Κατά τη διάρκεια της λειτουργίας ψύξης κλείνετε όλες τις πόρτες και τα παράθυρα, ώστε να μην δημιουργηθούν υγροποιημένοι υδρατμοί στο σύστημα διανομής αέρα.
Για γρηγορότερη ψύξη:
– Ρυθμίστε τον ανεμιστήρα στη μεγάλη σκάλα.
– Ρυθμίστε το σύστημα διανομής αέρα εμπρός / πίσω στο κέντρο.
– Ρυθμίστε το σύστημα διανομής αέρα δαπέδου / οροφής στην οροφή.
Σε περίπτωση λειτουργίας του συστήματος κλιματισμού σε συνδυασμό με το χειριστήριο Truma CP plus ή/και ένα Truma iNet Box (App), το τηλεχειριστήριο δεν πρέπει να χρησιμοποιηθεί.
Για τηλεχειρισμό μπορείτε να χρησιμοποιήσετε το Truma App.
Οδηγίες λειτουργίας
Μπορείτε να δείτε τις οδηγίες λειτουργίας offline με μια κινητή τερματική συσκευή και με το Truma App. Πραγματοποιήστε λήψη των οδηγιών λειτουργίας όταν έχετε ασύρματη σύνδεση και αποθηκεύστε τις στην κινητή τερματική συσκευή.
Ta σύμβολα που εμφανίζονται στην οθόνη είναι ορατά ανάλογα με τη ρύθμιση.
Τηλεχειριστήριο
* Η λειτουργία δεν είναι διαθέσιμη στο σύστημα διανομής αέρα «small»
Eikóva 1
'Εναρξη λειτουργίας
Протоύ ενεργοποιήσετε τη συσκευή, βεβαιωθείτε οπωσδήπο- τε ότι η ασφάλεια της παροχής ρεύματος στο χώρο κατασκή- νωσης επαρκεί (230 V).
Για την αποφυγή υπερθέρμανσης του καλωδίου τροφοδοσίας ρεύματος του τροχόσπιτου (ελάχιστη διατομή 3 × 2,5 mm²), το τύμπανο περιτύλιξης του καλωδίου πρέπει να είναι εντελώς ξετυλιγμένο.
Το τηλεχειριστήριο πρέπει να είναι πάντα στραμμένο προς το δέκτη υπερύθρων, για να εκτελούνται οι επιμέρους εντολές που επιλέγετε σε αυτό.
Προτού ενεργοποιήσετε για πρώτη φορά το τηλεχειριστήριο, θα πρέπει να το συντονίσετε με το δέκτη υπερύθρων.
– Τοποθετήστε τις μπαταρίες (βεβαιωθείτε για τη σωστή πολικότητα).
– Το σύμβολο ρύθμισης (Setup) αναβοσβήνει (εάν το σύμβολο δεν αναβοσβήνει, πραγματοποιήστε επαναφορά (Reset)).
– Στρέψτε το τηλεχειριστήριο προς το δέκτη υπερύθρων.
- Πατήστε παρατεταμένα το πλήκτρο ρύθμισης (Setup).
-Όταν αναβοσβήσει η κόκκινη ένδειξη LED στο δέκτη υπερύθρων, αφήστε το πλήκτρο ρύθμισης (Setup).
Το τηλεχειριστήριο συντονίστηκε με το δέκτη υπερύθρων, το σύμβολο ρύθμισης (Setup) σβήνει και το σύστημα κλιματισμού αρχίζει να λειτουργεί στη λειτουργία ανακυκλωμένου αέρα (χαμηλή σκάλα ανεμιστήρα, χωρίς χρονοδιακόπτη).
Ενεργοποίηση
Πατήστε το πλήκτρο «Διακόπτης Ον/Off» στο τηλεχειριστήριο για να ενεργοποιήσετε το σύστημα κλιματισμού. Χρησιμοποιούνται οι ρυθμίσεις που επιλέξατε την τελευταία φορά.
Μόλις ενεργοποιηθεί το σύστημα, αρχίζει να λειτουργεί ο ανεμιστήρας ανακυκλωμένου αέρα. Ο αεροσυμπιεστής ενεργοποιείται το αργότερο μετά από 3 λεπτά και η μπλε ένδειξη LED αναβοσβήνει.
Θερμοκρασία
Εάν χρειάζεται, πατήστε τα «Πλήκτρα επιλογής θερμοκρασίας» για να ρυθμίσετε την επιθυμητή θερμοκρασία χώρου («+» και «-»).
Λειτουργία
Πατήστε μία ή περισσότερες φορές το πλήκτρο «MODE» για να επιλέξετε τον επιθυμητό τρόπο λειτουργίας.
-Ψύξη
- Αυτόματη λειτουργία
- Ανακυκλωμένος αέρας
Εάν στη λειτουργία ψύξης επιτευχθεί η θερμοκρασία χώρου που έχει ρυθμιστεί στο τηλεχειριστήριο, ο αεροσυμπιεστής απενεργοποιείται και η μπλε ένδειξη LED στο δέκτη υπερύθρων σβήνει. Ο ανεμιστήρας ανακυκλωμένου αέρα συνεχίζει να λειτουργεί για εξαερισμό. Εάν ξεπεραστεί η ρυθμισμένη θερμοκρασία χώρου, η συσκευή επιστρέφει αυτόματα στη λειτουργία ψύξης.
Κατά τη διάρκεια της λειτουργίας ψύξης, ο αέρας αφυγραίνεται. Εάν κατά την έναρξη της λειτουργίας ψύξης η υγρασία του αέρα στο εσωτερικό του οχήματος είναι πολύ υψηλή, μπορεί να συσσωρευθεί υγρασία στην κάτω πλευρά του συστήματος διανομής αέρα. Γι' αυτόν το λόγο, κλείνετε τις πόρτες και τα παράθυρα και ρυθμίζετε τον ανεμιστήρα στη μέγιστη σκάλα.
Στην Αυτόματη λειτουργία, η σκάλα του ανεμιστήρα επιλέγεται αυτόματα ανάλογα με τη θερμοκρασία του χώρου.
Στη Λειτουργία ανακυκλωμένου αέρα, ο εσωτερικός αέρας ανακυκλώνεται και καθαρίζεται μέσω των φίλτρων / πάνελ. Στο δέκτη υπερύθρων δεν ανάβει καμία ένδειξη LED.
Ανεμιστήρας
Πατήστε μία ή περισσότερες φορές το πλήκτρο «Σκάλα ανεμιστήρα» για να επιλέξετε την επιθυμητή σκάλα ανεμιστήρα.
Σκάλα ανεμιστήρα (δεν είναι διαθέσιμη στον αυτόματο τρόπο λειτουργίας):
-Μικρή
-Μεσαία
-Μεγάλη
Λειτουργία αναμονής (Sleep)
Στη «Λειτουργία αναμονής», ο εσωτερικός και εξωτερικός ανεμιστήρας λειτουργούν με χαμηλότερο αριθμό στροφών και, ως εκ τούτου, είναι εξαιρετικά αθόρυβοι.
Απενεργοποίηση
Για να απενεργοποιήσετε το σύστημα, πατήστε το πλήκτρο «Διακόπτης On/Off» στο τηλεχειριστήριο. Το τηλεχειριστήριο και η συσκευή απενεργοποιούνται.
* Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε το φως με το πλήκτρο «Φωτισμός περιβάλλοντος».
* Η λειτουργία δεν είναι διαθέσιμη στο σύστημα διανομής αέρα «small»
Εάν ενεργοποιηθεί ξανά το σύστημα κλιματισμού, η μπλε ένδειξη LED αναβοσβήνει. Ο ανεμιστήρας ανακυκλωμένου αέρα αρχίζει να λειτουργεί και ο αεροσυμπιεστής ενεργοποιείται το αργότερο μετά από 3 λεπτά.
'Ωρα
Πατήστε το «Πλήκτρο επιλογής ώρας» και ρυθμίστε με τα πλήκτρα «Ρύθμιση ώρας» την τρέχουσα ώρα.
Η ώρα εμφανίζεται πάντα στην οθόνη (με εξαίρεση στο χρονοδιακόπτη ON / OFF).
Η ώρα πρέπει να επαναρρυθμίζεται μετά από κάθε αλλαγή μπαταρίας ή αλλαγή ώρας.
Χρονοδιακόπτης ON / OFF
Με τον ενσωματωμένο χρονοδιακόπτη μπορείτε να ρυθμίσετε το χρόνο ενεργοποίησης/απενεργοποίησης του συστήματος κλιματισμού τουλάχιστον 15 λεπτά έως 24 ώρες πριν, ξεκινώντας από την τρέχουσα ώρα.
Για να προγραμματίσετε τη συσκευή, ενεργοποιήστε την με το τηλεχειριστήριο.
Ρυθμίστε τον επιθυμητό τρόπο λειτουργίας και τη θερμοκρασία περιβάλλοντος.
Στη συνέχεια, πατήστε τα «Πλήκτρα επιλογής ΧΡΟΝΟ-ΔΙΑΚΟΠΤΗ» για να επιλέξετε τη λειτουργία TIMER ON ή TIMER OFF. Πατήστε τα πλήκτρα «Ρύθμιση ώρας» για να επιλέξετε τον επιθυμητό χρόνο ενεργοποίησης/απενεργοποίησης (15 λεπτά – 24 ώρες) και επιβεβαιώστε την επιλογή σας με το πλήκτρο TIMER ON ή TIMER OFF.
Πατήστε ξανά το σχετικό πλήκτρο χρονοδιακόπτη για να απενεργοποιήσετε τη λειτουργία χρονοδιακόπτη.
\* Φωτισμός περιβάλλοντος
Ανεξάρτητα από τη λειτουργία του συστήματος κλιματισμού, ο φωτισμός του συστήματος διανομής αέρα μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί με το πλήκτρο «Φωτισμός περιβάλλοντος». Εάν πατήσετε παρατεταμένα το πλήκτρο «Φωτισμός περιβάλλοντος», ο φωτισμός μειώνεται. Κατά την επανενεργοποίηση, ενεργοποιείται η τελευταία ρύθμιση.
* Η λειτουργία δεν είναι διαθέσιμη στο σύστημα διανομής αέρα «small»
Επαναφορά (Reset)
Εάν πατήσετε αυτό το πλήκτρο (π.χ. με ένα στυλό), το τηλεχειριστήριο επαναφέρεται στις εργοστασιακές ρυθμίσεις. Το σύμβολο ρύθμισης (Setup) αναβοσβήνει.
Επανάληψη αποστολής (Resend)
Οι τελευταίες ρυθμίσεις αποστέλλονται ξανά.
Púθμιση (Setup)
Συντονισμός του τηλεχειριστηρίου με το σύστημα κλιματισμού που θα τεθεί σε λειτουργία.
Δέκτης υπερύθρων και χειροκίνητη ενεργοποίηση / απενεργοποίηση
Ο δέκτης υπερύθρων διαθέτει ένα επιπλέον πλήκτρο πίεσης (m) με το οποίο η συσκευή (π.χ. με ένα στυλό) μπορεί να απενεργοποιηθεί ή να ενεργοποιηθεί ακόμη και χωρίς τηλεχειριστήριο.
Εάν η συσκευή ενεργοποιηθεί με αυτό το πλήκτρο πίεσης, επαναφέρεται αυτόματα στις εργοστασιακές ρυθμίσεις (Αυτόματη λειτουργία, 22 °C).
Δέκτης υπερύθρων /'Ενδειξη λειτουργίας
Εικόνα 2
Μπλε ένδειξη LED 1 – ανάβει – (λειτουργία ψύξης) Μπλε ένδειξη LED 1 – αναβοσβήνει – (λειτουργία ψύξης, εκκίνηση αεροσυμπιεστή)
Κόκκινη ένδειξη LED 2 – αναβοσβήνει – (μετάδοση δεδομένων) Κόκκινη ένδειξη LED 2 – ανάβει – (βλάβη)
'Ενδειξη LED 1 και (πτώση τάσης στα 230 V ένδειξη LED 2 ανάβουν ο αεροσυμπιεστής απενεργο- ποιείται)
Η κόκκινη ένδειξη LED ανάβει
Η συσκευή εμφανίζει βλάβη. Απενεργοποιήστε τη συσκευή, περιμένετε λίγο και ενεργοποιήστε την ξανά. Εάν η κόκκινη ένδειξη LED συνεχίζει να ανάβει, απευθυνθείτε στο σέρβις της Truma.
Σύστημα διανομής αέρα
Δεξιά / Αριστερά
Στο εμπρός και πίσω μέρος υπάρχουν δύο έξοδοι αέρα που μπορούν να ρυθμιστούν ξεχωριστά.
Εμπρός / Πίσω
Η παροχή αέρα διανέμεται ανάμεσα στο μπροστινό και πίσω μέρος του οχήματος.
Οροφή / Δάπεδο
Η παροχή αέρα κατευθύνεται από την οροφή στο δάπεδο.
Εικόνα 3
Αλλαγή μπαταρίας του τηλεχειριστηρίου υπερύθρων
Χρησιμοποιείτε μόνο στεγανές μικρομπαταρίες τύπου LR 3, AM4, AAA, MN 2400 (1,5 V).
Στην πίσω πλευρά του τηλεχειριστηρίου βρίσκεται η θήκη των μπαταριών.
Οι κενές και μεταχειρισμένες μπαταρίες μπορεί να εμφανίσουν διαρροές και να προκαλέσουν ζημιά στο τηλεχειριστήριο. Άφαιρέστε τις μπαταρίες, εάν το τηλεχειριστήριο δεν θα χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
Εικόνα 4
Δεν υφίσταται καμία αξίωση εγγύησης για ζημιές που έχουν προκληθεί από διαρροή μπαταριών.
Απόρριψη
Το τηλεχειριστήριο και οι μπαταρίες δεν επιτρέπεται
va aporríptovtai με τα οικιακά απορρίμματα, αλλά
θα πρέπει να μεταφέρονται ξεχωριστά σε ένα σημείο
συλλογής για ανακύκλωση. Έτσι, μπορείτε να συμβάλλετε και εσείς στην επαναχρησιμοποίηση και την ανακύκλωση.
Εάν αφαιρεθούν οι μπαταρίες, ο συντονισμός μεταξύ του
τηλεχειριστηρίου και του συστήματος κλιματισμού θα
διατηρηθεί.
Συντήρηση
Η συντήρηση, η επισκευή και ο καθαρισμός δεν πρέπει να πραγματοποιούνται από παιδιά.
Αλλάζετε το φίλτρο ανάλογα με τη συχνότητα χρήσης και, σε κάθε περίπτωση, κάθε 12 μήνες.
Εάν διαθέτετε το σύστημα διανομής αέρα «small», αφαιρέστε τα πάνελ και καθαρίστε τα με καθαρό, χλιαρό νερό.
Μην χρησιμοποιείτε ποτέ το σύστημα κλιματισμού χωρίς φίλτρο / πάνελ. Αυτό μπορεί να προκαλέσει μείωση της απόδοσης. Απομακρύνετε τυχόν εμπόδια π.χ. φύλλα από τις εισόδους / εξόδους αέρα και από τις διατάξεις αποστράγγισης υγροποιημένων υδρατμών στην οροφή. Για να καθαρίσετε το σύστημα κλιματισμού, χρησιμοποιήστε ένα μαλακό, βρεγμένο πανί.
Απόρριψη
Η συσκευή πρέπει να απορρίπτεται σύμφωνα με τις διοικητικές διατάξεις της εκάστοτε χώρας χρήσης. Πρέπει να τηρούνται οι διατάξεις και οι νόμοι της εκάστοτε χώρας (στη Γερμανία π.χ. η κανονιστική απόφαση περί οχημάτων στο τέλος του κύκλου (ζωής τους).
Σε άλλες χώρες πρέπει να τηρούνται οι εκάστοτε ισχύουσες διατάξεις.
Αξεσουάρ
Σετ φίλτρων αέρα Aventa, 2 τεμάχια για το σύστημα διανομής αέρα, όχι για το σύστημα διανο- μής αέρα «small» (κωδ. πρ. 40091-16800)
Truma CP plus
Ψηφιακό χειριστήριο Truma CP plus με αυτόματο σύστημα κλιματισμού για τις θερμάστρες Combi με iNet και τα συστήματα κλιματισμού Aventa eco, Aventa comfort (από τον σειριακό αριθμό 24084022 – 04/2013), Saphir comfort RC και Saphir compact (από τον σειριακό αριθμό 23091001 – 04/2012) της Truma
– Το αυτόματο σύστημα κλιματισμού ελέγχει αυτόματα τη θερμάστρα και το σύστημα κλιματισμού μέχρι να επιτευχθεί η επιθυμητή θερμοκρασία στο εσωτερικό του οχήματος.
- Παρέχεται δυνατότητα αναβάθμισης με το Truma iNet Box, ώστε όλες οι συσκευές της Truma με TIN-Bus να ελέγχονται και μέσω του Truma App
Εικόνα 6
Truma iNet Box
To Truma iNet Box προσφέρει εύκολη σύνδεση και έλεγχο των συσκευών Truma με το smartphone ή το tablet μέσω του App.
– Εύκολη τοποθέτηση και θέση σε λειτουργία με το Truma App.
– Με δυνατότητα αναβάθμισης μέσω της λειτουργίας ενημέρωσης, ώστε να ανταποκρίνεται πάντα στις τρέχουσες απαιτήσεις.
Αναζήτηση βλαβών
Βλάβη Αιτία / Méτρο
| Η συσκευή δεν ψύχει – Διαδικασία απόψυξης σε εξέλιξη | |
| – Η θερμοκρασία που έχει ρυθμιστεί στο τηλεχειριστήριο έχει επιτευχθεί ή είναι πολύ υψηλή | |
| Η συσκευή ψύχει ανεπαρκώς ή δεν ψύχει καθόλου | – Το φίλτρο / πάνελ έχουν ρύπους, αλλάξτε το φίλτρο / καθαρίστε τα πάνελ– Οι εξωτερικοί αεραγωγοί έχουν ρύπους / είναι μπλοκαρισμένοι |
| Υγρασία στην κάτω πλευρά του συστήματος διανομής αέρα | – Κλείστε τα παράθυρα και τις πόρτες και επιλέξτε υψηλή σκάλα ανεμιστήρα |
| Στάζει νερό από το σύστημα διανομής αέρα | – Η διάταξη αποστράγγισης υγροποιημένων υδρατμών στην εξωτερική μονάδα είναι φραγμένη– Η στεγανοποίηση ανάμεσα στη συσκευή και την οροφή δεν είναι καλή (π.χ. ελαττωματική τσιμούχα)– Το σύστημα βρίσκεται σε πολύ μεγάλη κλίση |
| Το τηλεχειριστήριο δεν λειτουργεί | – Ελέγξτε και, εάν χρειάζεται, αντικαταστήστε τις μπαταρίες του τηλεχειριστηρίου |
| Η συσκευή δεν αποκρίνεται στις εντολές του τηλεχειριστηρίου | – Ελέγξτε εάν υπάρχουν εμπόδια μεταξύ του τηλεχειριστηρίου και του δέκτη υπερύθρων– Το τηλεχειριστήριο είναι συντονισμένο με το δέκτη υπερύθρων; / Συντονίστε το τηλεχειριστήριο με το δέκτη υπερύθρων. |
| Ο αεροσυμπιεστής απενεργοποιείται και μετά από περ. 3 λεπτά επανενεργοποιείται | – Πτώση τάσης με τροφοδοσία τάσης 230 V ∼ / Ελέγξτε την τροφοδοσία τάσης 230 V ∼ |
Εάν αυτά τα μέτρα δεν αντιμετωπίσουν τη βλάβη, απευ- θυνθείτε στο σέρβις της Truma.
Τεχνικά στοιχεία
Καθορίζονται σύμφωνα με το πρότυπο EN 14511 ή τις συνθήκες δοκιμής της Truma.
Τροφοδοσία τάσης
230 V - 240 V \~, 50 Hz
Κατανάλωση ρεύματος
Aventa compact: 2,8 A
Aventa compact plus: 4,4 A
Ρεύμα εκκίνησης
Aventa compact: 20 A (150 ms)
Aventa compact plus: 28 A (150 ms)
Ασφάλεια της συσκευής (230 V)
Aventa compact: T 5 A H (χρονική υστέρηση)
Aventa compact plus: T 6,3 A H (χρονική υστέρηση)
Ψυκτική ισχύς
Aventa compact: 1,7 kW (T35 / T35)
Aventa compact plus: 2,2 kW (T35 / T35)
Ογκομετρική παροχή αέρα
Aventa compact: μέγ. 370 m³/h
Aventa compact plus: μέγ. 400 m³/h
Όρια χρήσης
+16 °C éως 40 °C
Μέγιστη κλίση κατά τη λειτουργία
8%
Βάρος
με σύστημα διανομής αέρα και υλικά συναρμολόγησης
Aventa compact: 27,5 kg
Aventa compact plus: 29,5 kg
Διαστάσεις (Π x Y x B)
Εξωτερικά: 560 x 265 x 785 mm
Εσωτερικά: 523 × 46 × 670 mm (σύστημα διανομής αέρα)
Εσωτερικά: 496 x 46 x 556 mm (σύστημα διανομής αέρα «small»)
Ψυκτικό μέσο
Aventa compact: R 407C / 0,38 kg
Aventa compact plus: R 407C / 0,47 kg
Περιέχει φθοριούχα αέρια θερμοκηπίου, καλυπτόμενα από το πρωτόκολλο του Κιότο. Ερμητικά κλειστός εξοπλισμός.
Δυναμικό θέρμανσης του πλανήτη (GWP)
1774
Ισοδύναμο CO₂
Aventa compact: 638,6 kg
Aventa compact plus: 833,3 kg
Με την επιφύλαξη τεχνικών τροποποιήσεων.
Διαστάσεις για την τοποθέτηση (διαστάσεις σε mm)
Eikóva 8
Eikóva 9
*Σύστημα διανομής αέρα «small»
Διάκενο γύρω από το σύστημα κλιματισμού
Το διάκενο γύρω από την εξωτερική μονάδα πρέπει να είναι 20 mm στο εμπρός μέρος και 50 mm στο πλάι. Το διάκενο στο πίσω μέρος πρέπει να είναι τουλάχιστον 20 mm. Η Truma συνιστά διάκενο 50 mm, ώστε ο αέρας εξαγωγής να αποβάλλεται ανεμπόδιστα.
Eikóva 10
Το διάκενο γύρω από το σύστημα διανομής αέρα πρέπει να διασφαλίζει την ανεμπόδιστη αποβολή του αέρα. Το πλευρικό διάκενο πρέπει να είναι τουλάχιστον 40 mm (όχι στο σύστημα διανομής αέρα «small»). Πρέπει να λαμβάνεται υπόψη το εύρος στρέψης των κλαπέτων και των θυρών.
Εικόνα 11 - Σύστημα διανομής αέρα
Εικόνα 12 - Σύστημα διανομής αέρα «small»
Είσοδοι /'Εξοδοι αέρα
Διατάξεις αποστράγγισης υγροποιημένων υδρατμών
Οι υγροποιημένοι υδρατμοί αποβάλλονται μέσω της οροφής του οχήματος.
Με την επιφύλαξη τεχνικών τροποποιήσεων.
Δήλωση εγγύησης του κατασκευαστή (Ευρωπαϊκή Ένωση)
1. Έκταση της εγγύησης κατασκευαστή
Η εταιρεία Truma παρέχει ως κατασκευαστής της συσκευής μια εγγύηση στον καταναλωτή, η οποία καλύπτει τυχόν ελαττώματα υλικού ή/και κατασκευαστικά ελαττώματα της συσκευής.
Αυτή η εγγύηση ισχύει στα κράτη μέλη της Ευρωπαϊκής Ένωσης καθώς και στην Ελβετία, την Ισλανδία, τη Νορβηγία και την Τουρκία. Ως καταναλωτής νοείται το φυσικό πρόσωπο που έχει αγοράσει αρχικά τη συσκευή από τον κατασκευαστή, τον κατασκευαστή πρωτότυπου εξοπλισμού (ΚΠΕ) ή τον εξειδικευμένο αντιπρόσωπο και δεν τη μεταπωλεί στο πλαίσιο μιας εμπορικής ή ελεύθερης επαγγελματικής δραστηριότητας ούτε προβαίνει σε εγκατάστασή της σε χώρους τρίτων.
Η εγγύηση του κατασκευαστή ισχύει για τα παραπάνω ελαττώματα, τα οποία προκύπτουν εντός των πρώτων 24 μηνών από την ημερομηνία σύναψης της σύμβασης πώλησης μεταξύ του πωλητή και του καταναλωτή.
Ο κατασκευαστής ή ο εξουσιοδοτημένος αντιπρόσωπος σέρβις (Service Partner) αντιμετωπίζει τέτοιου είδους ελαττώματα με μεταγενέστερη εκπλήρωση, δηλαδή κατά τη διακριτική του ευχέρεια, είτε με επισκευή ή είτε με αντικατάσταση. Τα ελαττωματικά εξαρτήματα περιέρχονται στην κυριότητα του κατασκευαστή ή/και του εξουσιοδοτημένου αντιπροσώπου σέρβις (Service Partner). Εάν η συσκευή δεν κατασκευάζεται πλέον κατά τη χρονική στιγμή της δήλωσης του ελαττώματος, ο κατασκευαστής μπορεί να παράσχει ένα παρόμοιο προϊόν σε περίπτωση που θα προβεί σε αντικατάσταση.
Εάν ο κατασκευαστής παράσχει εγγύηση, η ισχύς της εγγύησης για τα εξαρτήματα που έχουν επισκευασθεί ή αντικατασταθεί δεν αρχίζει εκ νέου αλλά συνεχίζει να ισχύει η παλιά εγγύηση της συσκευής. Η διεξαγωγή εργασιών στο πλαίσιο της εγγύησης είναι αποκλειστικό δικαιωμα του ίδιου του κατασκευαστή ή του εξουσιοδοτημένου αντιπροσώπου σέρβις (Service Partner). Οι δαπάνες που προκύπτουν στο πλαίσιο της εγγύησης διακανονίζονται απευθείας μεταξύ του εξουσιοδοτημένου αντιπροσώπου σέρβις (Service Partner) και του κατασκευαστή.
Τα επιπλέον έξοδα λόγω δύσκολων συνθηκών αφαίρεσης και τοποθέτησης της συσκευής (π.χ. αποσυναρμολόγηση επίπλων ή εξαρτημάτων του αμαξώματος), καθώς επίσης και τα έξοδα μετάβασης του εξουσιοδοτημένου αντιπροσώπου σέρβις (Service Partner) ή του κατασκευαστή δεν καλύπτονται από την εγγύηση.
Εξαιρούνται περαιτέρω αξιώσεις και, συγκεκριμένα, αξιώσεις αποζημίωσης του καταναλωτή ή τρίτων προσώπων. Οι διατάξεις του νόμου περί ευθύνης λόγω ελαττωματικών προϊόντων παραμένουν άθικτες.
Οι ισχύουσες νόμιμες αξιώσεις για πραγματικά ελαττώματα που έχει ο καταναλωτής έναντι του πωλητή στην εκάστοτε χώρα αγοράς παραμένουν άθικτες από την εκούσια παροχή εγγύησης εκ μέρους του κατασκευαστή.
Σε ορισμένες χώρες είναι πιθανό να υπάρχουν εγγυήσεις, οι οποίες παρέχονται από τους εκάστοτε εξειδικευμένους αντιπροσώπους [εξουσιοδοτημένοι αντιπρόσωποι, συνεργάτες της Truma (Truma Partner)]. Ο καταναλωτής μπορεί να διακανονίσει αυτές τις εγγυήσεις απευθείας με τον εξειδικευμένο αντιπρόσωπο, από τον οποίο αγόρασε τη συσκευή. Ισχύουν οι όροι εγγύησης της χώρας, στην οποία έγινε η αρχική αγορά της συσκευής από τον καταναλωτή.
2. Εξαιρέσεις εγγύησης
Δεν υφίσταται καμία αξίωση εγγύησης:
– λόγω ακατάλληλης, μη ενδεδειγμένης, λανθασμένης, αμελούς ή μη προοριζόμενης χρήσης της συσκευής,
– λόγω ακατάλληλης εγκατάστασης, συναρμολόγησης ή θέσης σε λειτουργία χωρίς τήρηση των οδηγιών λειτουργίας και τοποθέτησης,
– λόγω ακατάλληλης λειτουργίας ή χειρισμού χωρίς τήρηση των οδηγιών λειτουργίας και τοποθέτησης και, συγκεκριμένα, σε περίπτωση μη τήρησης των υποδείξεων συντήρησης και φροντίδας καθώς και των προειδοποιήσεων,
– εάν έχουν πραγματοποιηθεί εγκαταστάσεις, επισκευές ή παρεμβάσεις από μη εξουσιοδοτημένους συνεργάτες,
– για αναλώσιμα, φθειρόμενα εξαρτήματα και σε περίπτωση φυσικής φθοράς,
– εάν η συσκευή έχει εξοπλιστεί με ανταλλακτικά, προσθήκες ή αξεσουάρ που δεν είναι γνήσια ανταλλακτικά του κατασκευαστή ή δεν έχουν λάβει έγκριση από τον κατασκευαστή. Αυτό ισχύει ειδικότερα στην περίπτωση σύνδεσης ενός συστήματος ελέγχου στη συσκευή, όταν οι μονάδες ελέγχου και το λογισμικό δεν έχουν εγκριθεί από την Truma ή όταν η μονάδα ελέγχου της Truma (π.χ. Truma CP plus, Truma iNetBox) δεν χρησιμοποιείται αποκλειστικά για τον έλεγχο συσκευών της Truma ή συσκευών που έχουν εγκριθεί από την Truma,
– λόγω ζημιών από ξένες ουσίες (π.χ. λάδια, αποσκληρυντές) στο αέριο, χημικές ή ηλεκτροχημικές επιδράσεις στο νερό ή εάν η συσκευή έχει έλθει σε επαφή με ακατάλληλες ουσίες (π.χ. χημικά προϊόντα, εύφλεκτα υλικά, ακατάλληλα απορρυπαντικά),
– λόγω ζημιών από μη φυσιολογικές περιβαλλοντικές συνθήκες ή ακατάλληλες συνθήκες λειτουργίας,
– λόγω ζημιών εξαιτίας ανωτέρας βίας ή φυσικών καταστροφών, καθώς και εξαιτίας άλλων επιδράσεων που δεν ανήκουν στην ευθύνη της Truma,
– λόγω ζημιών που προέρχονται από ακατάλληλη μεταφορά, – λόγω τροποποιήσεων στη συσκευή, συμπεριλαμβανομένων των ανταλλακτικών, των προσθηκών ή των αξεσουάρ και της εγκατάστασης αυτών, ειδικότερα στον αγωγό καυσαερίων ή στην καπνοδόχο από τον τελικό πελάτη ή από τρίτους.
3. Αξίωση της εγγύησης
Η αξίωση της εγγύησης υποβάλλεται σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις (Service Partner) ή στο κέντρο σέρβις της Truma. Μπορείτε να βρείτε τις διευθύνσεις και τους αριθμούς τηλεφώνου στην ιστοσελίδα www.truma.com στην ενότητα «Σέρβις».
Η διεύθυνση του κατασκευαστή είναι η εξής:
Truma Gerätetechnik GmbH & Co. KG
Truma Servicezentrum
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Γερμανία
Για την αποφυγή τυχόν καθυστερήσεων, συνιστάται να έχετε διαθέσιμες τις εξής πληροφορίες όταν επικοινωνείτε με την εταιρεία μας:
– λεπτομερή περιγραφή του ελαττώματος
– σειριακό αριθμό της συσκευής
- ημερομηνία αγοράς
Ο εξουσιοδοτημένος αντιπρόσωπος σέρβις (Service Partner) ή το κέντρο σέρβις της Truma θα προσδιορίσουν την εκάστοτε περαιτέρω διαδικασία που θα πρέπει να ακολουθηθεί. Για την αποφυγή τυχόν ζημιών κατά τη μεταφορά, η συσκευή πρέπει να αποστέλλεται μόνο κατόπιν προηγούμενης συνεννόησης με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις (Service Partner) ή το κέντρο σέρβις της Truma.
Εάν ο κατασκευαστής αναγνωρίσει την αξίωση εγγύησης, θα αναλάβει τα έξοδα μεταφοράς. Εάν δεν υφίσταται καμία αξίωση εγγύησης, θα ενημερωθεί αντίστοιχα ο καταναλωτής και θα επιβαρυνθεί με τα έξοδα επισκευής και μεταφοράς. Συνιστάται όλες οι αποστολές συσκευών να γίνονται μόνο κατόπιν προηγούμενης συνεννόησης.
EL Σε περίπτωση βλάβης παρακαλείσθε να απευθύνεστε στο σέρβις της εταιρίας Truma ή σε κάποιον από τους εξουσιοδοτημένους μας συνεργάτες του σέρβις (βλ. www.truma.com).
Προκειμένου να επιταχυνθεί η διαδικασία, να έχετε πρόχειρο τον τύπο της συσκευής και το σειριακό αριθμό (βλ. πινακίδα τύπου).
