Type de produit	Multimètre numérique
Marque	BaseTech
Modèle	BT11
Affichage	Numérique, 2000 counts
Catégorie de surtension	CAT III (jusqu'à 250 V)
Tension maximale mesurable	250 V CC/CA
Courant continu maximal	200 mA
Résistance maximale	2000 kΩ
Test de diodes	Oui (tension de contrôle 1,3 V, courant 0,9 mA)
Test de piles	1,5 V et 9 V sous charge
Générateur de signaux	Oui, 60 Hz ±10 Hz, amplitude 3 Vpp
Alimentation	2 piles LR44 (3 V CC)
Fusible de protection	0,5 A / 250 V (5×20 mm) dans la pointe rouge
Résistance d'entrée	>1 MΩ
Cadence de mesure	2,5 mesures/s
Précision tension continue	±(1,5% + 2 counts) sur 200 mV ; ±(2,5% + 2 counts) sur 2000 mV - 250 V
Précision courant continu	±(2,5% + 9 counts)
Précision résistance	±(2,5% + 3 counts) (valeur typique)
Conditions ambiantes (service)	0 °C à +40 °C, HR ≤80 % (sans condensation)
Sécurité	Ne pas utiliser en milieu humide ou orageux ; respecter les tensions maxi
Entretien	Nettoyer avec un chiffon sec, non pelucheux et antistatique
Remplacement des piles	Ouvrir le boîtier arrière, respecter la polarité
Remplacement du fusible	Dévisser la pointe de mesure rouge, remplacer par un fusible identique
Contenu de l'emballage	Multimètre avec câbles fixes, 2 piles LR44, mode d'emploi
Référence produit	1599499

FOIRE AUX QUESTIONS - BT11 BASETECH

Comment mesurer une tension continue avec le BT11 ?

Allumez le multimètre, sélectionnez la plage V appropriée (200 mV, 2000 mV ou 250 V). Branchez la pointe rouge sur le pôle positif, la noire sur le négatif. Lisez la valeur sur l'écran. Un signe moins indique une inversion de polarité.

Que signifie l'affichage '1' sur l'écran ?

L'affichage de 1 indique un dépassement de la plage de mesure ou un circuit ouvert (par exemple résistance trop élevée ou diode en inverse). Passez à une plage supérieure ou vérifiez la continuité du circuit.

Comment tester une diode avec le BT11 ?

Sélectionnez la plage → (test de diode). Branchez la pointe rouge sur l'anode, la noire sur la cathode. L'écran affiche la tension de conduction : environ 700 mV pour une diode silicium, 250 mV pour une diode germanium. Si '1' s'affiche, la diode est en inverse ou défectueuse.

Comment remplacer la pile du multimètre ?

Éteignez l'appareil et déconnectez les pointes de mesure. Dévissez la vis au dos du boîtier et ouvrez-le. Remplacez les deux piles usagées par des piles neuves LR44 (ou équivalentes) en respectant la polarité. Refermez soigneusement le boîtier.

Comment changer le fusible dans la pointe de mesure rouge ?

Éteignez le multimètre et déconnectez les pointes. Dévissez l'extrémité avant de la pointe rouge. Remplacez le fusible défectueux par un fusible identique : 0,5 A / 250 V (5×20 mm, type Flink). Revissez la pointe avec précaution.

Quelles sont les précautions de sécurité essentielles ?

Ne dépassez jamais 250 V par rapport à la terre. N'utilisez pas l'appareil en milieu humide, pendant un orage, ou en présence de gaz inflammables. Vérifiez les câbles avant chaque mesure et ne touchez pas les pointes de mesure pendant la mesure. Les tensions supérieures à 25 V AC ou 35 V DC sont dangereuses.

Comment nettoyer le multimètre BT11 ?

Utilisez un chiffon propre, sec, non pelucheux et antistatique pour nettoyer l'appareil, l'écran et les câbles. N'utilisez pas de produits abrasifs, d'alcool ou d'autres solvants. Ne plongez jamais l'appareil dans l'eau.

Quelle est la plage de mesure du courant continu ?

La plage de mesure du courant continu va de 0 à 200 mA. Utilisez les positions 2000 µA ou 200 mA. Ne mesurez jamais un courant supérieur à 200 mA, sinon le fusible interne se déclenchera. Le circuit de mesure ne doit pas dépasser 250 V.

Comment utiliser le générateur de signaux rectangulaires ?

Sélectionnez la plage n (générateur de signaux). Branchez la pointe rouge sur l'entrée signal, la noire sur la masse. Un signal de 60 Hz ±10 Hz et d'amplitude 3 Vpp est délivré. Ne court-circuitez pas les câbles dans cette plage.

Que faire si le multimètre ne s'allume pas ?

Vérifiez l'état des piles. Si elles sont usées, remplacez-les par deux piles neuves LR44 en respectant la polarité. Si l'appareil ne fonctionne toujours pas, le fusible interne peut être défectueux (voir question sur le remplacement du fusible).

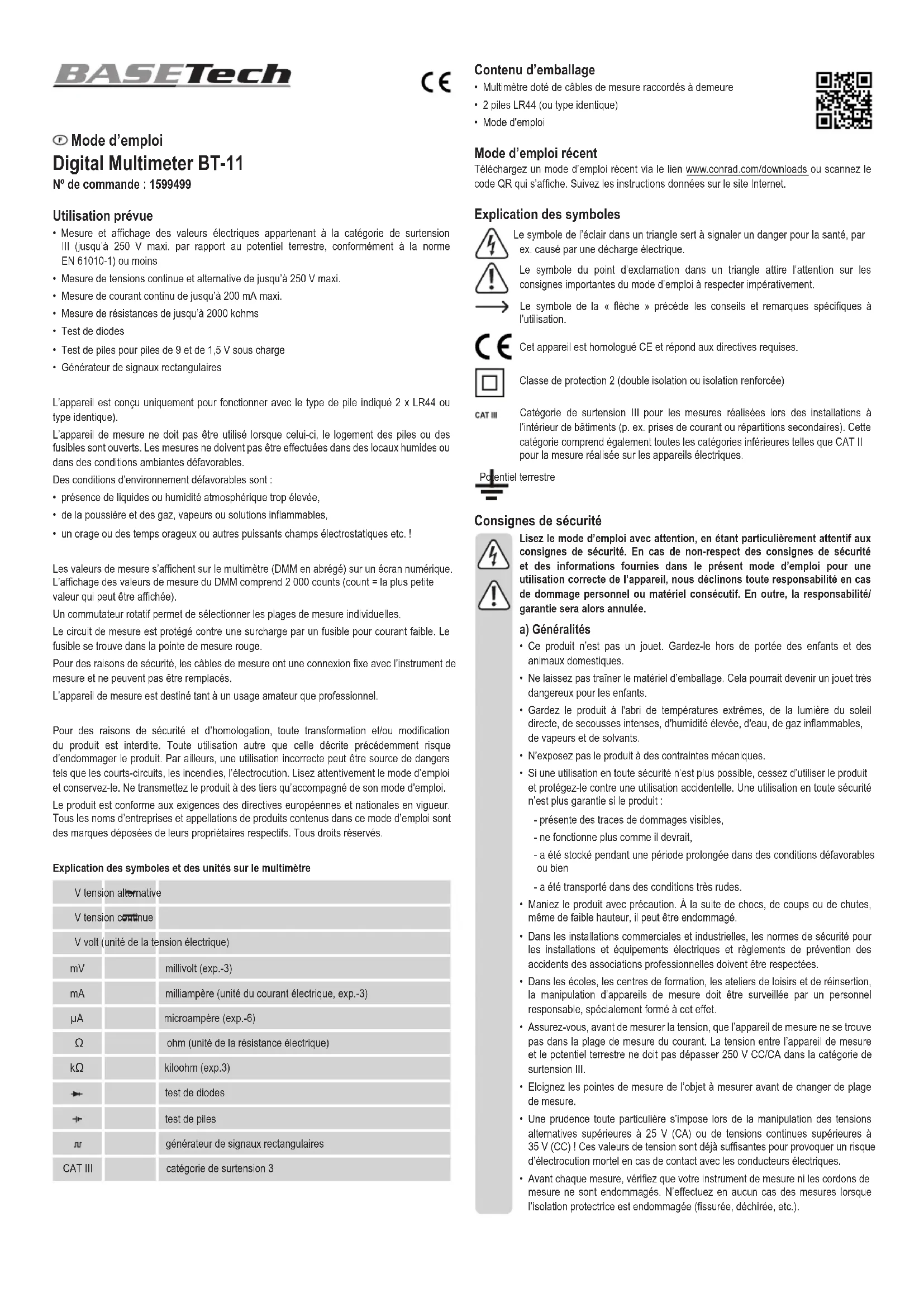

MODE D'EMPLOI BT11 BASETECH

• Mesure et affichage des valeurs électriques appartenant à la catégorie de surtension III (jusqu'à 250 V maxi. par rapport au potentiel terrestre, conformément à la norme EN 61010-1) ou moins
• Mesure de tensions continue et alternative de jusqu'à 250 V maxi.
• Mesure de courant continu de jusqu'à 200 mA maxi.
• Mesure de résistances de jusqu'à 2000 kohms. Test de diodes.
• Test de piles pour piles de 9 et de 1,5 V sous charge
• Générateur de signaux rectangulaires

L'appareil est conçu uniquement pour fonctionner avec le type de pile indiqué 2 x LR44 ou type identique).

L'appareil de mesure ne doit pas être utilisé lorsque celui-ci, le logement des piles ou des fusibles sont ouverts. Les mesures ne doivent pas être effectuées dans des locaux humides ou dans des conditions ambiantes défavorables.

Des conditions d'environnement défavorables sont :

• présence de liquides ou d'humidité atmosphérique trop élevée,
• de la poussière et des gaz, vapeurs ou solutions inflammables,
• un orage ou des temps orageux ou autres puissants champs électrostatiques etc. I

Les valeurs de mesure s'affichent sur le multimètre (DMM en abrégé) sur un écran numérique.

L'affichage des valeurs de mesure du DMM comprend 2000 counts (count = la plus petite valeur qui peut être affichée).

Un commutateur rotatif permet de sélectionner les plages de mesure individuelles.

Le circuit de mesure est protégé contre une surcharge par un fusible pour courant faible. Le fusible se trouve dans la pointe de mesure rouge.

Pour des raisons de sécurité, les câbles de mesure ont une connexion fixe avec l'instrument de mesure et ne peuvent pas être remplacés.

L'appareil de mesure est destiné tant à un usage amateur que professionnel.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Toute utilisation autre que celle décrite précédemment risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l'électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Explication des symboles et des unités sur le multimètre

V tension alternative
V tension continue
V volt (unité de la tension électrique)
mV	millivolt (exp.-3)
mA	millilampère (unité du courant électrique, exp.-3)
μA	microampère (exp.-6)
Ω	ohm (unité de la résistance électrique)
kΩ	kilohm (exp.3)
→	test de diodes
→	test de piles
n	générateur de signaux rectangulaires
CAT III	catégorie de surtension 3

Contenu d'emballage

Multimètre doté de câbles de mesure raccordés à demeure - 2 piles LR44 (ou type identique) Mode d'emploi

Mode d'emploi récent

Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s'affiche. Suivez les instructions données sur le site Internet.

Explication des symboles

Le symbole de l'éclair dans un triangle sert à signaler un danger pour la santé, par ex. causé par une décharge électrique.

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la « flèche » précède les conseils et remarques spécifiques à l'utilisation.

Cet appareil est homologué CE et répond aux directives requises.

Classe de protection 2 (double isolation ou isolation renforcée)

CAT III

Catégorie de surtension III pour les mesures réalisées lors des installations à l'intérieur de bâtiments (p. ex. prises de courant ou répartitions secondaires). Cette catégorie comprend également toutes les catégories inférieures telles que CAT II pour la mesure réalisée sur les appareils électriques.

terrestre

Consignes de sécurité

Lisez le mode d'emploi avec attention, en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations fournies dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et proté
• présente des traces de dommages visibles,
• ne fonctionne plus comme il devrait,
• a été stocké pendant une période prolongée dans des conditions défavorables ou bien
• a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, il peut être endommagé.
• Dans les installations commerciales et industrielles, les normes de sécurité pour les installations et équipements électriques et les règlements de prévention des accidents des associations professionnelles doivent être respectées.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d'appareils de mesure doit être surveillée par un personnel responsable, spécifique formé à cet effet. Assurez-vous, avant de mesurer la tension, que l'appareil de mesure ne se trouve pas dans la plage de mesure du courant. La tension entre l'appareil de mesure et le potentiel terrestre ne doit pas dépasser 250 V CC/CA dans la catégorie de surtension III.
• Éloignez les pointes de mesure de l'objet à mesurer avant de changer de plage de mesure.
• Une prudence toute particulière s'impose lors de la manipulation des tensions alternatives supérieures à 25 V (CA) ou de tensions continues supérieures à 35 V (CC)! Ces valeurs de tension sont déjà suffisantes pour provoquer un risque d'électrocution mortel en cas de contact avec les conducteurs électriques.
• Avant chaque mesure, vérifie que votre instrument de mesure ni les cordons de mesure ne sont endommagés. N'effectuez en aucun cas des mesures lorsque l'iso1ation protectrice est endommagée (fissurée, déchirée, etc.).

Pour éviter une électrocution, veillez à ne pas toucher pendant la mesure, directement ou indirectement, les connexions/points de mesure que vous pouvez mesurer. Ne saisissez pas les marquages tactiles de la zone de préhension des pointes de mesure pendant la mesure. N'utilisez pas le multimètre peu avant, pendant ou peu après un orage (foudre / surtensions à haute énergie). Veillez impérativement à ce que vos mains, vos chaussures, vos vêtements, le sol, les câblages et les éléments de câblage etc. soient absolument secs. - Evitez de faire fonctionner l'appareil à proximité immédiate de ce qui suit :

• champs électromagnétiques ou magnétiques intenses
• antennes émettrices ou générateurs HF

Cela peut fausser la valeur mesurée.

• N'allumez jamais l'appareil de mesure immédiatement après l'avoir transporté d'un local froid à un local chaud. L'eau de condensation qui se forme alors risque de détruire l'appareil. Attendez que l'appareil non branché ait atteint la température ambiante.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez d'autres questions auxquelles ce mode d'emploi n'a pas répondu, nous vous prions de vous adresser à notre service technique ou à un expert.

B) Files/accumulateurs

• Respecter la polarité lors de l'insertion des piles / accumulateurs.
• Retirer les piles / accumulateurs de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites. Des piles / accumulateurs qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles / accumulateurs correspondantes. Garder les piles / accumulateurs hors de portée des enfants. Ne pas laisser traîner des piles / accumulateurs car des enfants ou des animaux pourraient les avaler.
• Il convient de remplacer toutes les piles / accumulateurs en même temps. Le mélange de piles / accumulateurs anciennes et de nouvelles piles / accumulateurs dans l'appareil peut entraîner la fuite de piles / accumulateurs et endommager l'appareil.
• Les piles / accumulateurs ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne rechargez jamais des piles non rechargeables. Cela entraîne un risque d'explosion!

Mise en marche

Les piles sont déjà insérées dans le multimètre à l'état de livraison.

Sélecteur rotatif

Les fonctions de mesure individuelles peuvent être réglées via le sélecteur rotatif. En position « OFF », l'appareil de mesure est éteint. Eteignez toujours l'appareil de mesure en cas d'inutilisation.

Mode de mesure

assez en domaine cas les valeurs d'entrée maximales autorisées. Ne touchez aucun circuit ni aucune partie de circuits présentant des tensions supérieures à 25 V CA RMS ou à 35 V CC! DANGER DE MORT! Avant le début de la mesure, assurez-vous de l'absence d'endommagements tels que des coupures, fissures ou pincements au niveau des câbles de mesure raccordés. Des câbles de mesure défectueux ne doit plus être utilisés! DANGER DE MORT!

Mesure de tension « v

Pour mesurer les courants continus (CC), procédez comme (V) suit:

• Allumez le multimètre par le sélecteur rotatif et sélectionnez la plaque de mesure appropriée à votre tension « V ». Raccordez à présent les deux pointes de mesure à l'objet à mesurer (pile, circuit etc.). La pointe de mesure rouge identifie le pôle positif et la pointe de mesure noire le pôle n.
• La polarité respectée de la valeur mesurée s'affiche avec la mesure momentanée sur l'écran.

Un signe négatif « - » précède la valeur mesurée de la tension continue, la tension mesurée est négative (ou les câbles de mesure sont inversés). - Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF ».

• Allumez le multimètre par le sélecteur rotatif et sélectionnez la plage de mesure appropriée à votre tension « V ». Raccordez à présent les deux pointes de mesure à l'objet à mesurer (générateur, circuit etc.).
• La valeur mesurée est indiquée à l'écran.

La tension « V CC/CA » présente une résistance d'entrée de >1 Mohm.

• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF ».

Mesure de la résistance

-vous que tous les éléments du circuit, tous les circuits, composants à mesurer et autres objets de mesure sont impérativement hors tension.

• Allumez le multimètre par le sélecteur rotatif et sélectionnez la plage de mesure appropriée « Ω ». Assurez-vous de la continuité des câbles de mesure en reliant ensemble les deux pointes de mesure. Une valeur de résistance d'env. 3 ohm devra donc ensuite s'afficher.
• Reliez maintenant les deux pointes de mesure à l'objet à mesurer. La valeur de mesure s'affiche à l'écran à condition que l'objet à mesurer n'ait pas une haute impédance ou ne soit pas interrompu.
• L'affichage de « 1 » (= dépassement) sur l'écran indique que vous avez dépassé la plage de mesure ou que le circuit de mesure a été interrompu. Passez à la plage de mesure supérieure suivante.
• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF »

vous effectuez une mesure de résistance, veillez à ce que les points de mesure que vous touchez avec les pointes soient exempts de saleté, de graisse, de vernis soudable ou d'autres produits similaires. Ce genre de circonstances peut en effet fausser le résultat de la mesure.

Test de diodes

Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesurer et autres objets de mesure sont impérativement hors tension.

Sélectionnez la plage de mesure

Assurez-vous de la continuité des cables de mesure en reliant ensemble les deux pointes de mesure. Une valeur d'env. 003 devra donc ensuite s'afficher. Reliez maintainant les deux pointes de mesure à l'objet à mesurer (diode). L'ecran affiche la tension de conduction en millivolts (mV). Des valeurs de tension normales : sont 700 mV env. pour une diode silicium, 250 mV env. pour une diode germanium. Si « 1 » est visible, la diode est soit mesurée en direction inverse soit défectueus - Arrelez l'appareil de mesure après que la mesure est terminée. Tournez le/selecteur rotatif en position « OFF »

Test de piles

Les deux plages de mesure permettent de tester tous les piles et accumulateurs d'une tension nominale de 9 V ou de 1,5 ou 1,2 V. Les cellules seront légèrement contraintes lors de l'essai, dans une mesure équivalente à leur utilisation.

Sélectionnez la plage de mesure correspondante :

Pour les accumulateurs de 1,2 V, veuillez utiliser la plage 1,5 V.

Reliez la pointe de mesure rouge au pôle positif et la pointe de mesure noire au pôle négatif. - La tension à vide de la pile/ de l'accumulateur est indiquée à l'écran.

Si vous testez une pile neuve ou un accumulateur plein, la tension à vide est légèrement supérieure à la tension nominale indiquée. - Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF »

Générateur de signaux rectangulaires

Le multimètre peut être utilisé dans cette gamme comme générateur de signaux rectangulaires afin de contrôler des circuits audio ousemblables. Dans cette plage de mesure, un signal de 60 ± 10 Hertz et d'une amplitude de 3 Vpp est actif aux pointes de mesure.

Ne court-circuitez pas les câbles de mesure dans cette plage de mesure.

Sélectionnez la plage de mesure

• Reliez maintenant les deux pointes de mesure à l'objet à mesurer (rouge = signal, noir = masse de référence).
• Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF »

F) Mesure du courant continu a =

Les mesures de courant peuvent être effectuées dans une plaque de 0 à 200mA. Toutes les plages de mesure du courant sont protégées par fusibles et disposent donc d'un dispositif de sécurité contre les surcharges.

Pour mesurer les courants continus (CC), procedez comme suit :

• Si vous désirez mesurer des courants de jusqu'à 2000 A maxi., placez le sélecteur rotatif en position « 2000 A » ou de la plaque de mesure appropriée.
• Raccordez à partir des deux pointes de mesure en série à l'objet à mesurer (pile, circuit etc.) ; la polarité respective s'affiche à l'écran avec la mesure momentanée.

Nomesurez en aucun cas les courants supérieurs a 200 mA dans la plaque A / mA sous risque de déclencher le fusible. La tension dans le circuit de mesure ne doit pas dépasser 250 V. Dans la plaque amperemétrique, les deux pointes de mesure sont connectées à basse impedance. Risque d'électrocution mortelle en cas de contact avec une pointe de mesure.

Si aucune mesure n'est plus possible (aucune modification de la valeur mesurée etc.), le fusible interne s'est probablement déclenché. Vous trouvez des indications sur le remplacement de fusible au chapitre suivant. - Arrêtez l'appareil de mesure après que la mesure est terminée. Tournez le sélecteur rotatif en position « OFF »

Entretien et nettoyage

L'ouverture de caches et le démontage de pièces risquent de mettre à nu des pièces sous tension. Avant tout entretien ou réparation, il convient de débrancher les câbles de tous les objets de mesure.

• Débranche le produit de l'alimentation électrique avant chaque nettoyage.
• Pour le nettoyage, n'utilise pas de produits abrasifs ou chimiques, de l'essence, des alcools ou autres produits similaires. Ces produits attaquent la surface de l'appareil de mesure. De plus, les vapeurs de ces produits sont explosives et nocives pour la santé. N'utilise jamais pour le nettoyage d'outils à arêtes vives, de tournevis, de brosses métalliques ou similaires.
• Utilisez un chiffon propre, non peluché, sec et antistatique pour nettoyer l'appareil, l'écran et les cables de mesure.
• Ne plongez pas le produit dans l'eau.

Remplacement des fusibles

Si aucune valeur de mesure ne s'affiche sur l'indicateur, le fusible est probablement défectueux. Le fusible est intégré de façon conviviale dans la pointe de mesure rouge. Procédez comme suit pour le remplacement:

• Eteignez l'instrument de mesure et enlevez les deux pointes de mesure de l'objet à mesurer.
• Dévissez l'extrémité avant de la pointe de mesure de la poignée.
• Remplacez le fusible défectueux par un fusible du même type et de même intensité de courant nominal (fusible pour courant faible 0,5 A/250 V Flink).
• Revissez avec précaution la pointe de mesure rouge.

Insertion/changement des piles

L'alimentation électrique de l'appareil de mesure se fait par deux piles bouton (LR44 ou type identique). La pile doit être remplacée lorsque l'affichage s'affaiblira.

Pour insérer/remplacer la pile, procédez comme suit:

• Coupez-vous de l'appareil de mesure du circuit de mesure et éloignez-le.
• Dévissez la vis du boîtier située au dos et ouvrez le boîtier.
• Insérez deux nouvelles piles dans le logement des piles en respectant la polarité. Faites attention aux polarités. Refermez le boitier avec précaution.

N'utilisez en aucun cas l'instrument de mesure lorsqu'il est ouvert. DANGER DE MORT! Ne pas laisser les piles usagées dans l'instrument de mesure, car même si elles sont conçues pour ne pas fuir, elles peuvent corroder, libérant ainsi des substances chimiques nuisibles pour la santé et détériorant l'instrument.

Une pile de remplacement appropriée est disponible sous le numéro de commande suivant : 652044 (commander x 1 un kit de 2).

Problèmes et dépannage

Avec le DMM, vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des pannes surviennent. Vous trouvez ci-après plusieurs procédures vous permettant de vous dépanner facilement le cas échéant:

Panne	Cause possible
Le multimètre ne fonctionne pas.	Les piles sont-elles usées? Contrôle l' état.
Pas de modification de la valeur mesurée.	Est-ce qu'une mauvaise fonction de mesure est active (CA/CC)?
	Le fusible interne protégéant l'appareil contre une surcharge est défectueux.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Valeo

Les piles/accumulateurs insérés et éliminez-les séparément du produit.

B) Files/accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/accumulateurs ; il est interdit de les jeter dans les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd dépendant sont : Cd = cadmium, Hg = mercury, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagés aux centres de récapération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Affiche. 2000 counts

Cadence d'acquisition 2,5 mesures par seconde

Résistance d'entrée. >1 MΩ

Tension de service. 3 V/DC (2x LR 44 ou identique)

Conditions ambiantes. Service: 0 à +40°C, 80% maxi. HR (sans condensation)

A) Tolérances de mesure

Indication de précision en ± (pourcentage de lecture + champ d'affichage en counts (= nombre des plus petits chiffres)). La précision est valable pendant 1 an à une température de +23^± 5^ pour une humidité rel. de l'air inférieure à 75% sans condensation. La durée de préchauffage est d'une minute.

	PrécisionPlage de mesureMode de service
tension continue	±(1.5% + 2 counts)200 mV
	±(2.5% + 2 counts)2000 mV - 250 V
	±(2.5% + 9 counts)200 à 250 VTension à
	±(2.5% + 9 counts)2000 μA - 200 mACo
	Réserve Counts + 3 Ohm)200 ohms à

Test de diodes Tension de contrôle: 1,3V / courant de contrôle: 0,9 mA

Test des piles..50 mA courant de charge dans la plage de 1,5 V

5 mA courant de charge dans la plage de 9 V

B) Valeurs d'entrée maxi./protection contre les surcharges

Mesure de la tension 250 VCC ou VCA (rms = effectif)

Mesure du courant. 200 mA CC maxi., 250 V CC maxi.

Protection contre la surcharge.... Fusible pour courant faible 5× 20mm (F500mA/250V)

Fusible 500mA 250V. Uniquement remplaçable par un technicien spécialiste.

Passez en aucun cas les valeurs d'entrée maximales autorisées. Ne touchez aucun circuit ou aucune partie des circuits en présence de tensions supérieures à 25 V CArms ou à 35 V CC! Danger de mort!

Vérifiez régulièrement la sécurité technique de l'appareil et des câbles de mesure en vous assurant de l'absence d'endommagements au niveau du boîtier ou d'écrasement. Au cas où vous constatiez des dommages, l'appareil de mesure ne doit plus être utilisé.

Les plages de mesure du test de diodes et de piles, de générateur de signaux rectangulaires ainsi que celle de la mesure de résistances ne sont pas protégées contre des tensions d'entrée trop élevées ou contre une surcharge. Le fait de dépasser les valeurs d'entrée maximales admissibles ou une surcharge peuvent entrainer l'endommagement de l'appareil de mesure ou mettre la vie de l'utilisateur en danger.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, qu'elle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Copyright 2017 par Conrad Electronic SE.

1599499_V2_1117_02_jc_m_fr

Bestelnr. 1599499

Une pile de remplacement appropriée est disponible sous le numéro de commande suivant : 652044 (commander x 1 un kit de 2).
