MODE D'EMPLOI Flow Alde

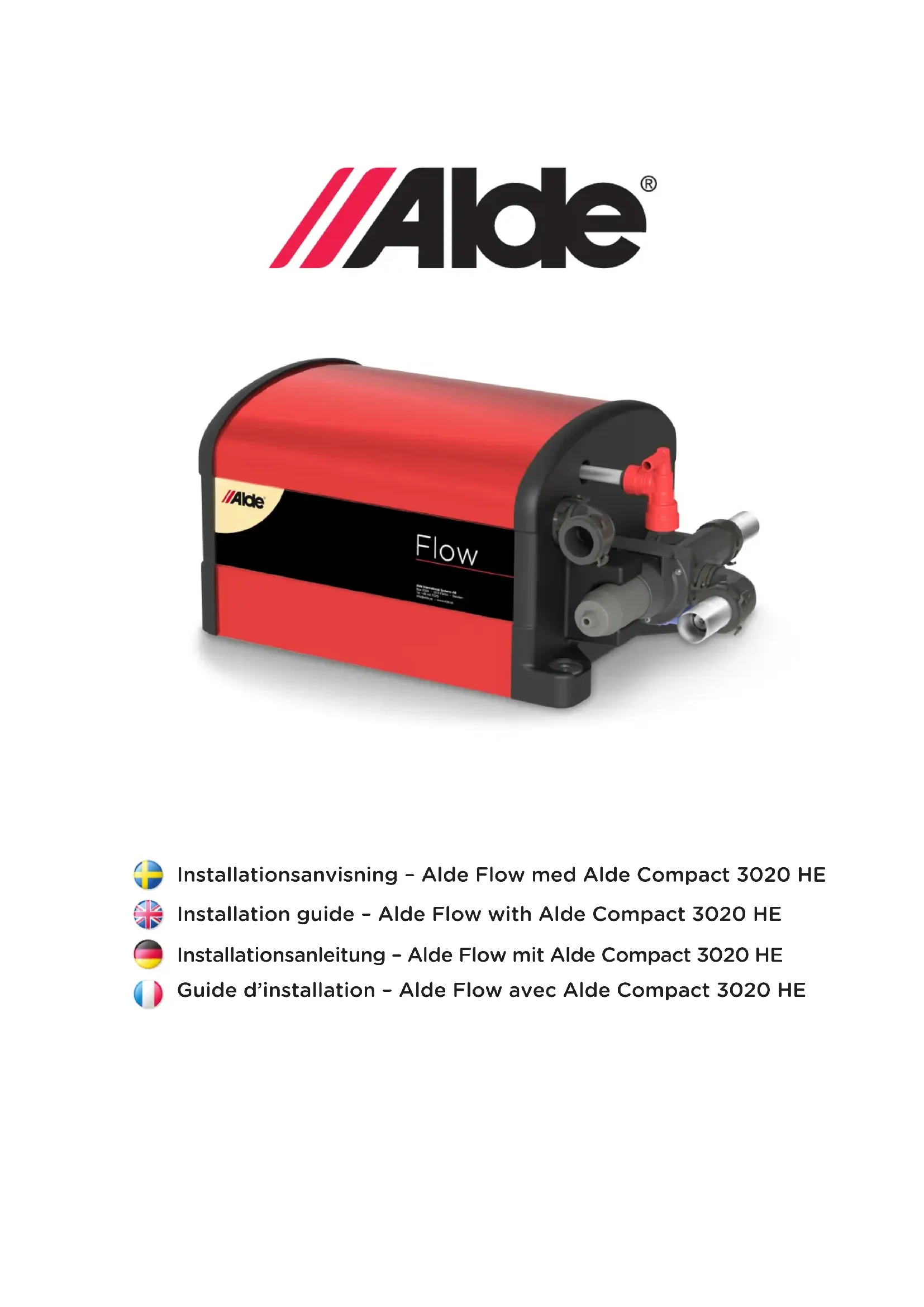

Guide d'installation - Alde Flow avec Alde Compact 3020 HE

Modèle Alde Flow

Bredd 225 mm

Largeur 225mm

Longueur 320 mm (sans pompe et branchements)

Hauteur 180 mm

Poids 2,3 kg (sans pompe et branchements)

Volume 6,0 litres

Puissance 12 V CC 0,3 A

Pompe Max Pression d'eau fraîche : 0.22 MPa (2.2 bar)

Pression d'eau maximale du radiateur: 0,05 MPa (0,5 bar)

ENTREE 10oC, T 40oC

*Pour une installation avec le modèle 3020 HE de l'année 2017

Afin de garantir le fonctionnement et la sécurité de l'appareil, nous recommandons de le faire installer par un technicien agréé. La liste des techniciens agréés est disponible sur le site Internet Alde. Vous les trouvez également avec l'appli Alde disponible sur Apple iTunes Store ou Google Play.

3. Installation de l'alde FLOW

L'Alde Flow peut être installé au-dessus, au-dessous ou à côté de la chaudière Alde. Il peut être placé dans un placard ou un emplacement de stockage, mais également sous le plancher du véhicule. S'il est installé à l'extérieur du véhicule, le réservoir doit être intégré dans un espace fermé de manière à être protégé des éclaboussures d'eau, des gaz d'échappement, etc.

Un réservoir d'accumulation doit être installé à côté de l'Aide Flow afin d'équilibrer la pression. Ce réservoir doit être approuvé pour 5 bar au minimum.

La plaque signalétique de la chaudière doit être lisible après l'installation.

La chaudière doit être soigneusement visée au plancher en utilisant les trous ménagés dans les pattes de fixation (voir la figure 1). Choisissez les vis convenant au matériel (non incluses).

Figure 1

3:1 Branchement au chauffage central

Pour brancher l'Alde Flow à votre chauffage central Alde, reportez-vous au « Schéma de branchement - chauffage central ». Vérifiez que vous avez la possibilité de purger l'air du système.

Attention: Vérifiez soigneusement le sens des soupapes anti-retour.

Important!

Les soupapes anti-retour doivent être installées dans la bonne direction.

Schéma de branchement - chauffage central DEBIT DE LA POMPE DE CIRCULATION

3:2 Branchement à l'eau CHAUBE

Pour brancher l'Aide Flow à votre eau chaude, reportez-vous au « Schéma de branchement - Eau chaude »

Attention!

Les soupapes de sécurité/de purge de l'eau chaude doivent être correctement placées, conformément au schéma. Elles permettent de purger l'eau douce.

Important!

Une réservoir d'accumulation doit être installé à côté de l'Aide Flow afin d'équilibrer la pression. Le réservoir doit être approuvé pour 5 bar au minimum.

SÉCURITÉ/DE PURGE

3:3 Branchement électrique

Branchez la pompe de circulation 12 V de votre Alde Flow à la prise sur la clé d'options portant l'indication « Extra Hot Water Pump/Pompe d'eau chaude supplémentaire » (JP4). Attention : La clé d'options est fournie séparément.

CARTE PRINCIPALE 3020 CHAUDIER

3:4 Utilisation d'ALDE FLOW

Pour utiliser Alde Flow, il doit être activé sur le tableau de commande Alde 3020. À partir du menu principal, allez sur Settings Menu/menu Réglages > Installed Accessories Menu/menu Accessoires installés (voir la figure 1). Cochez la case « Aux Hot Water Tank/Réservoir d'eau chaude aux. » (voir la figure 2).

Figure 1

Figure 2

Instructions d'utilisation

Lorsque vous souhaitez de l'eau chaude en continu, appuyez sur le bouton pour obtenir plus d'eau chaude (voir la figure 1).

La fonction reste active pendant 30 minutes, et revient automatiquement en mode normal.

Pendant la phase de chauffage, le symbole « Aux Hot Water Tank » (RéserveauR d'eau chaude auxiliaire) clignote. Lorsque la température atteint 60°C, le symbole est allumé en fixe (voir la figure 2). Un signal sonore retentit également si le bouton correspondant est activé.

Figure 1

Figure 2

5. Dépannage

Pas de chauffage central au bout d'un certain temps - Vérifiez le sens des soupapes anti-retour. Pas d'eau chaude en continu - Hot Water Boost/Eau chaude supp. se désactive automatiquement au bout de 30 minutes. Réactivé Hot Water Boost/Eau chaude supp. Vérifiez que la case « Aux Hot Water Tank/Réservoir d'eau chaude aux. » est bien cochée dans le menu Installed Accessories/Accessoires installés. Le symbole du réservoir apparaît sur l'écran de veille lorsque la fonction Hot Water Boost/Eau chaude supp. est activée. - Purgez l'air du circuit. - Vérifiez que la pompe de circulation 12 V de l'Aide Flow est correctement branchée à la clé d'options. - Vérifiez que les options de chauffage au gaz et électrique sont bien sélectionnées et qu'elles fonctionnent. - Vérifiez que la pompe de circulation 12 V de l'Alde Flow est sous tension et qu'elle fonctionne. « Aux Hot Water Tank/Réservoir d'eau chaude aux. » n'apparaît pas dans le menu Installed Accessories/Accessoires installés. - Vérifiez que la clé d'options est bien connectée à la chaudière Alde 3020 Compact HE. - Réinitialisez l'alimentation 12 V de la chaudière après avoir branché la clé d'options afin d'effacer les comportements enregistrés.

Bruit dans la pompe de circulation 12 V Alde Flow

• Purgez l'air du circuit.

L'eau n'arrive pas malgré le fait que le robinet est ouvert - Vérifiez que la pompe d'eau douce du véhicule est en marche. - Vérifiez l'absence de bouchon de glace dans le réservoir ou les tuyaux. - Vérifiez que toutes les soupapes de purge/commands de gel sont fermées.

Pas d'eau chaude en sortie lorsque le robinet est ouvert.

• Vérifiez que la pompe d'eau du véhicule fonctionne et que l'eau n'est pas coupée. Le symbole « Aux Hot Water Tank » clignote, l'eau est en train de chauffer. Le symbole s'allume en fixe lorsque la température atteint 60°C.

Alde International Systems AB

Wrangels alle 90 • Box 11066 • S-291 11 Farlov • Suède

Tél [phone] Fax [phone] www.alde.se [e-mail]
