BEDIENUNGSANLEITUNG Flow Alde

Installationsanleitung - Alde Flow mit Alde Compact 3020 HE

Lange 320 mm (ohne Pumpe und Anschlüsse)

Hohe 180 mm

Gewicht 2,3 kg (ohne Pumpe und Anschlüsse)

Volumen 6,0 Liter

Leistung 12 VDC,0,3 A

Max Pumpe Druck Frischwasser: 0.22 MPa (2.2 bar)

Max. Heizwasserdruck: 0,05 MPa (0,5 bar)

Kontinuierliche Warmwasserleistung: 3,5* Liter pro Minute bei T 10 °C, T 40 °C

*Bei Installation mit Modell 3020 HE, Jahr 2017 (Gas + 3kW Strom)

2. INSTALLATION DURCH ZUGELASSENEN SERVICEPARTNER

Um die Funktionswerte und Sicherheit der Alde Flow zu garantieren, empfehlen wir, die Installation von einem zugelassenen Servicepartner vornehmen zu laussen. Eine Liste der zugelassenen Servicepartner finden Sie auf der Alde-Website. Alternativ kann für diese Zwecke die Alde-App aus dem Apple iTunes Store oder von Google Play verwendet werden.

Alde Flow kann über, unter oder darüber dem Alde-Heizgerät angeordnet werden. Er kann in einem Schrank oder einem Aufbewährungsraum bzw. unter dem Fahrzeugboden montiert werden. Bei einer Montage außerhalb des Fahrzeugs den Behälter vor Spritzwasser, Abgasen usw. mit einem Gehäuse schützen.

Des Weiteren muss ein Akkumulatortank (Expansionsgefa) mit mindestens 5 bar Drucksicherheit in die Kaltwasserleitung eingebunden werden.

Das Typenschild auf dem Kessel muss nach der Installation lesbar sein.

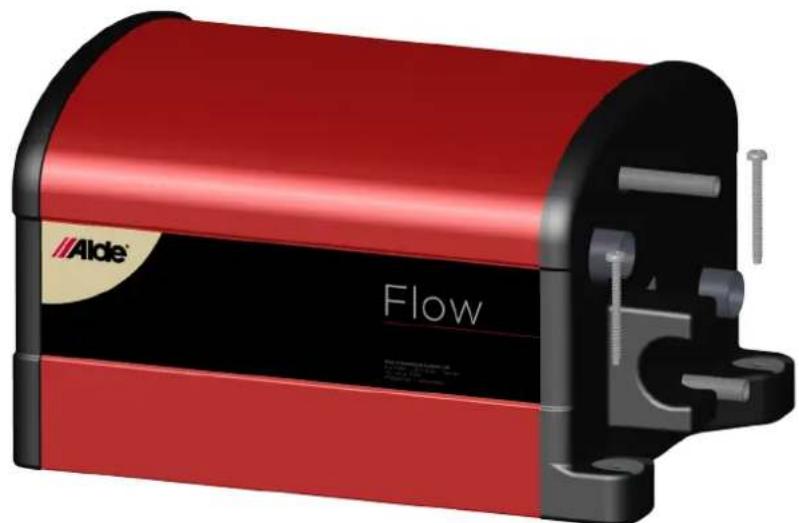

Die Alde Flow muss durch die Bohrungen in den Halterungen (siehe Abb. 1) fest mit dem Boden verschraubt werden. Dem Material entsprechende Schrauben verwenden (liegen nicht bei).

Abb.1

3:1 ANSCHLUSS AN DIE HEIZUNGSANLAGE

Für den Anschluss der Alde Flow an die Alde-Heizungsanlage siehe „Verrohrungsplan - Heizungsanlage". Sicherstellen, dass die Möglichkeit besteht, die Anlage zu entlüften.

Hinweis: Die Richtung der Rückschlagventile genau beachten.

WICHTIG!

Rückschlagventile müssen in der richtigen Richtung installiert werden.

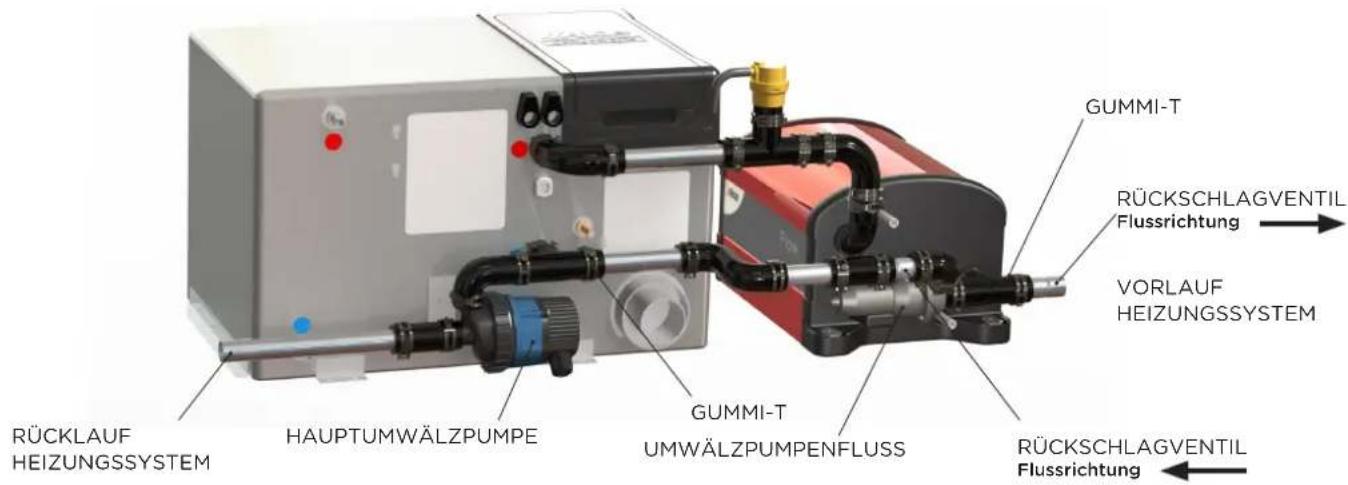

Verrohrungsplan - Heizungsanlage

3:2 ANSCHLUSS AN DIE WARMWASSERANLAGE

Fur den Anschluss der Alde Flow an die Warmwasseranlage siehe „Verrohrungsplan - Warmwasser".

WARNING!

Die Sicherheits-/Ablassventile fur das Warmwasser müssen sich an den richtigen Stellen befinden (siehe Plan). Das ist erforderlich, um Frischwasser ablassen zu konnen, ansonsten kann dies zu Frostschaden führen.

WICHTIG!

Ein Akkumulatortank (Expansionsgefaß) mit mindestens 5 bar Drucksicherheit muss in die Kaltwasserleitung eingebunden werden.

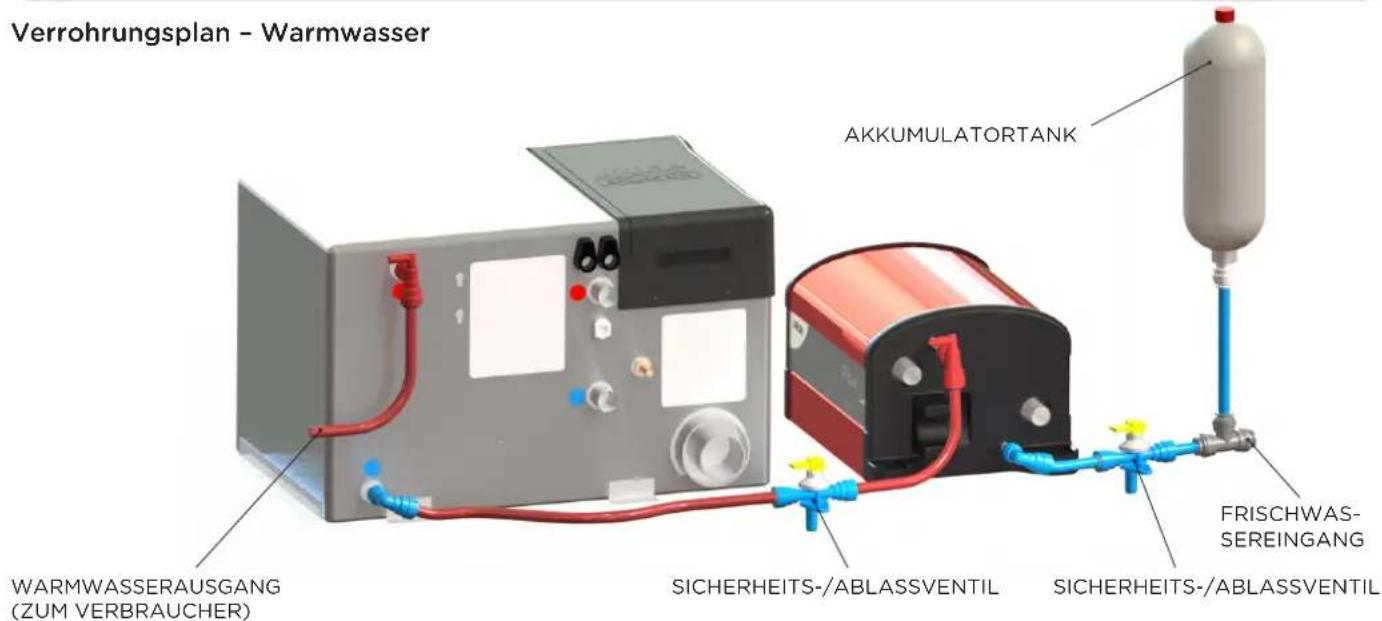

Verrohrungsplan - Warmwasser

3:3 STROMANSCHLUSS

Die 12-V-Umwalzpumpe der Alde Flow an die Optionskarte anschlieben (ist mit „Extra Hot Water Pump" - Extra Warmwasserpumpe - JP4 gekennzeichnet). Hinweis: Die Optionskarte ist separat zu erwerben. Die Optionskarte ist an der Hauptplatine anzuschlieben.

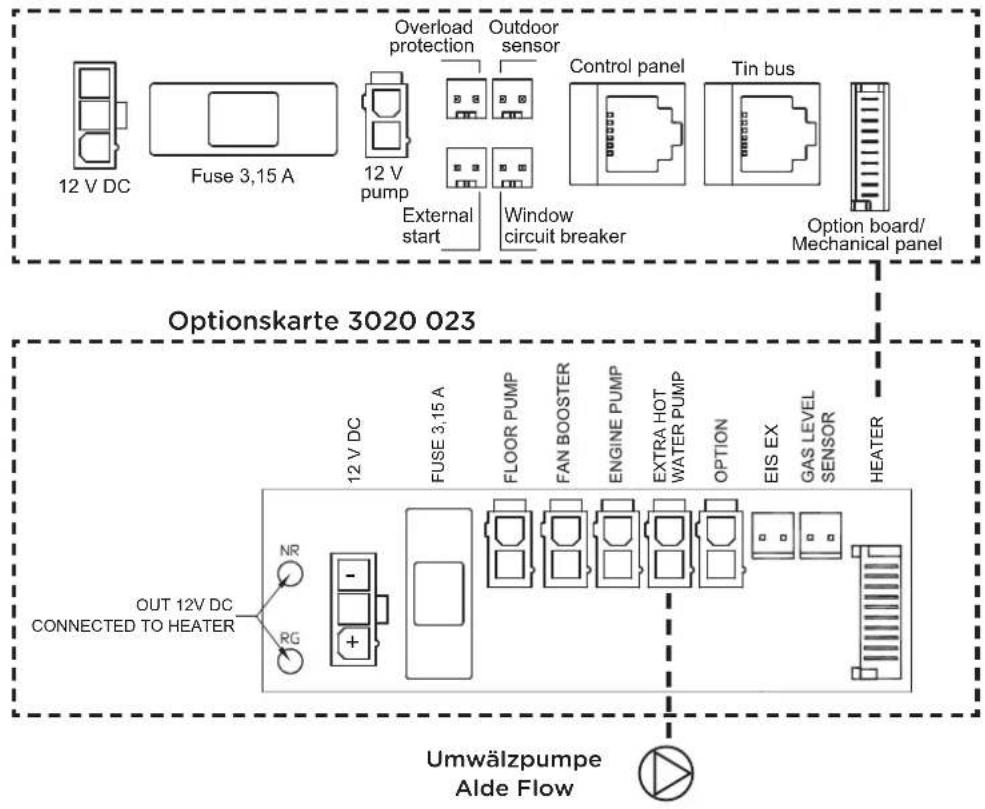

Anschlussplan

Hauptplatine Heizgerät 3020

3:4 AKTIVIERT DIE ALDE FLOW

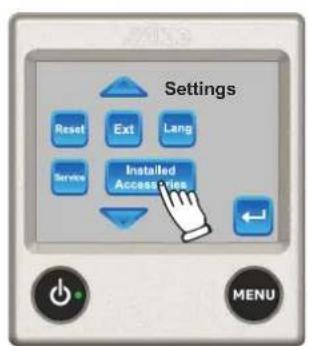

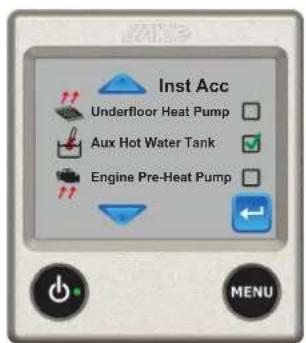

Um Alde Flow benutzen zu können, muss diese am Bedienfeld der Alde 3020 aktiviert werden. Wahlen Sie im Hauptmenu „Settings > Installed Accessories" (Einstellungen > Installiertes Zubehör, siehe Abb. 1). Aktivieren Sie das Feld für „Aux Hot Water Tank" (Extra-Warmwasser, siehe Abb. 2).

Abb.1

Abb. 2

4. GEBRAUCHSANWEISUNG

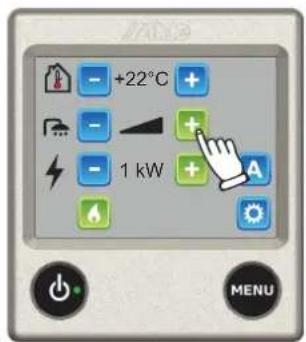

Um den Warmwasserboost zu aktivieren, betätigen Sie den Button (siehe Abb. 1). Dieser wird damit für 30 Minuten aktiviert und stellt sich nach dieser Zeit wieder automatisch in die Mittelstellung zurück. Wahrend der Aufwärmfphase blinkt das Symbol „Aux Hot Water Tank" (siehe Abb. 2). Nach Erreichen von 60^ leuchtet das Symbol permanent.

Abb.1

Abb. 2

5. STÖRUNGSSUCHE UND -BEHEBUNG

Kein Heizbetrieb nach einiger Zeit

• Sicherstellen, dass die Entwicklung der Rückschlagventile stimmt.
  Warmwasser nicht immervorhanden
• Der Warmwasser-Boost wird nach 30 Minuten automatisch deaktiviert. Warmwasser-Boost erneut aktivieren.
• Überprüfen, ob „Aux Hot Water Tank" (Extra-Warmwasser) im Menu „Installed Accessories" (Installiertes Zubehör) aktiviert wurde. Das Behaltersymbol wird im Standby-Bild angezeigt, wenn der Warmwasser-Boost aktiviert wurde.
  Anlage entlufen.
• Sicherstellen, dass die 12-V-Umwälzpumper der Alde Flow richtig an die Optionskarte angeschlossen ist.
• Sicherstellen, dass Gas- und Elektroheziehung ausgewählt sind und funktionieren.
• Sicherstellen, dass die 12-V-Umwälzpumperde der Alde Flow mit 12 V versorgt wird und Funktioniert.

,Aux Hot Water Tank" wird im Menu „Installed Accessories" nicht angezeigt

• Sicherstellen, dass die Optionskarte an den Kessel der Alde Compact 3020HE angeschlossen ist.
• Nach dem Anschlieben der Optionskarte die 12-V-Spannungsvorsorgung des Heizgerätes zuscksetzen, um gespeicherte Ereignisse zu loschen.

Gerausche der 12-V-Umwalzpumperde der Alde Flow

Anlage entlufen

Kein Wasser, obwohl der Hahn geöffnet ist

• Sicherstellen, dass die Frischwasserpumpe des Fahrzeuges lauft.
• Sicherstellen, dass Wasserbehälter und Rohre nicht durch Eis verstopf sind.
• Sicherstellen, dass alle Ablass-/Frostschutzventile geschlossen sind.

Kein Warmwasser, obwohl der Hahn geöffnet ist
- Sicherstellen, dass die Wasserpumpe des Fahrzeugs Funktioniert und Wasser vorhanden ist.

Symbol „Aux Hot Water Tank“ blinkt

• Der Boiler befindet sich in der Aufheizphase. Erst nach Erreichen der 60^ leuchtet das Symbol permanent.
