DM860A - Multimètre GREENLEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique professionnel
Marque et modèle	Greenlee DM860A
Affichage	LCD 50 000 points (mode haute résolution 500 000 points), graphique à barres 41 segments, double affichage
Mesures principales	Tension AC/DC (1000 V max), intensité AC/DC (10 A max), résistance, capacité, fréquence, température (type K, double canal), conductance, diode, continuité, coefficient d'utilisation, dBm, courant de boucle 4‑20 mA
Précision tension continue	±(0,02 % + 0,02 mV) sur 500 mV ; ±(0,02 % + 0,0002 V) sur 5 V ; ±(0,03 % + 0,002 V) sur 50 V ; etc.
Valeur efficace vraie	True RMS AC, AC+DC, bande passante 100 kHz en tension, 20 kHz en courant
Fonctions spéciales	MAX/MIN/AVG, saisie de crête (CREST), zéro relatif, rétention (HOLD), mode VFD, détection Beep‑Jack™, mise hors tension automatique (APO), rétroéclairage
Interface PC	Port optique USB compatible DMSC‑9U (option), logiciel Windows
Alimentation	1 pile 9 V (NEDA 1604, JIS 006P, IEC 6F22)
Autonomie typique	Environ 17 minutes d'inactivité avant arrêt automatique (APO)
Dimensions (estimées)	200 × 100 × 50 mm
Poids (estimé)	Environ 600 g avec pile
Sécurité	Double isolation, CAT IV 1000 V, conforme CEI/UL/EN61010‑1, fusibles de protection (11 A/1000 V et 0,44 A/1000 V)
Température d'utilisation	0 °C à 45 °C (32 °F à 113 °F), humidité relative 0 % à 80 % (sans condensation)
Entretien	Nettoyage avec chiffon humide et détergent doux ; retirer la pile si inutilisé plus de 60 jours
Garantie	Garantie à vie limitée pour l'acheteur d'origine
Accessoires fournis	Jeu de cordons de mesure, thermocouple type K (2 canaux), manuel d'utilisation
Options	Interface optique USB avec logiciel (réf. DMSC‑9U)

FOIRE AUX QUESTIONS - DM860A GREENLEE

Comment mesurer la tension alternative avec le DM860A ?

Placez le sélecteur sur la position V~ et appuyez sur SELECT jusqu'à afficher ~V Hz pour une double lecture tension/fréquence. Branchez le fil rouge sur la borne ΩV et le noir sur COM. Les mesures sont en valeur efficace vraie (True RMS).

Comment utiliser la fonction d'enregistrement MAX/MIN/AVG ?

Appuyez brièvement sur REC pour activer le mode. L'appareil enregistre les valeurs max, min et moyenne toutes les 50 ms. Appuyez de nouveau sur REC pour parcourir les affichages. Maintenez enfoncé pour quitter.

Que signifie le message 'CEr' au démarrage ?

Le message CEr indique un défaut d'étalonnage ; certains calibres sont hors limites. Cessez d'utiliser l'appareil et renvoyez-le à Greenlee pour réétalonnage.

Comment changer la pile du multimètre ?

Mettez l'appareil hors tension (OFF), déconnectez les cordons. Retirez les deux vis du couvercle d'accès à la pile, remplacez la pile 9 V en respectant la polarité. Remettez le couvercle et les vis.

Quelle est la fonction de l'alerte Beep‑Jack™ ?

Le système Beep‑Jack™ émet un bip sonore et affiche un message d'erreur si vous branchez un cordon dans la borne mA μA ou A alors que le sélecteur n'est pas positionné sur une fonction d'intensité. Cela prévient les branchements incorrects.

Comment désactiver la mise hors tension automatique (APO) ?

Appuyez sur SELECT pendant que l'appareil est en marche pour désactiver temporairement l'APO. Pour une désactivation permanente, maintenez RANGE enfoncé tout en mettant sous tension, puis relâchez.

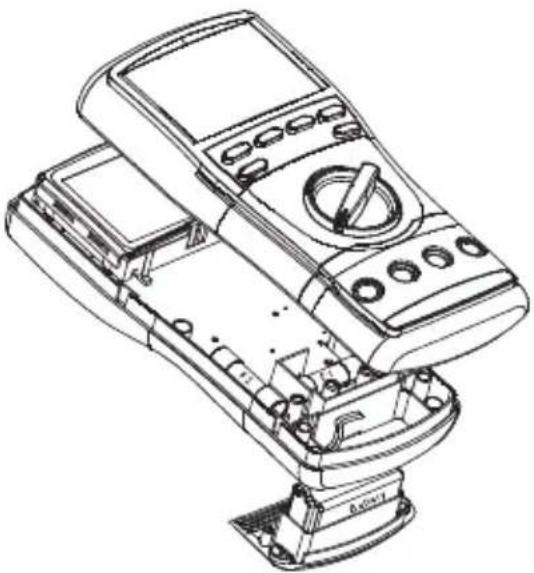

Quels sont les fusibles de protection et comment les remplacer ?

Le DM860A utilise deux fusibles : un de 11 A/1000 V (calibre A) et un de 0,44 A/1000 V (calibre mA). Pour les remplacer, mettez l'appareil hors tension, ouvrez le compartiment pile, puis le dos du boîtier après avoir retiré les vis. Utilisez exclusivement des fusibles de type et capacité identiques.

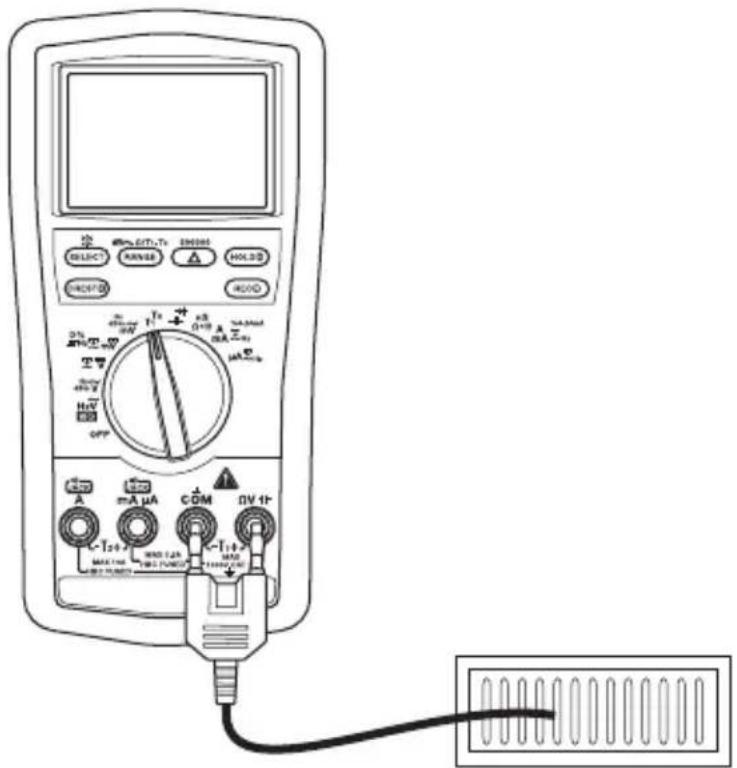

Comment effectuer une mesure de température avec le DM860A ?

Tournez le sélecteur sur T1‑T2. Branchez le thermocouple type K : T1+ sur ΩV, T1‑ sur COM ; T2+ sur mA μA, T2‑ sur A. Appuyez sur SELECT pour choisir l'affichage T1, T2, T1‑T2 ou la différence. Utilisez RANGE pour basculer entre °C et °F.

Que faire si l'affichage est instable ou si les mesures sont erronées ?

Vérifiez d'abord la pile (icône de pile déchargée). Assurez-vous que les cordons sont en bon état et que les fusibles ne sont pas grillés. Éloignez l'appareil des sources de parasites électromagnétiques. Si le problème persiste, contactez le support technique Greenlee au 800‑435‑0786.

Comment utiliser la fonction de mesure de capacité ?

Placez le sélecteur sur -| | - (capacité). Déchargez toujours le condensateur avant la mesure. Branchez le fil rouge sur ΩV et le noir sur COM. Appuyez sur SELECT si nécessaire pour afficher F. Pour les condensateurs polarisés, respectez la polarité (+ rouge, - noir).

MODE D'EMPLOI DM860A GREENLEE

Multimètre numérique

Lire attentivement et bien comprendre toutes les instructions et les informations sur la sécurité de ce manuel avant d'utiliser ou de procéder à l'entretien de cet outil.

Enregistrez votre produit en ligne, www.greenlee.com

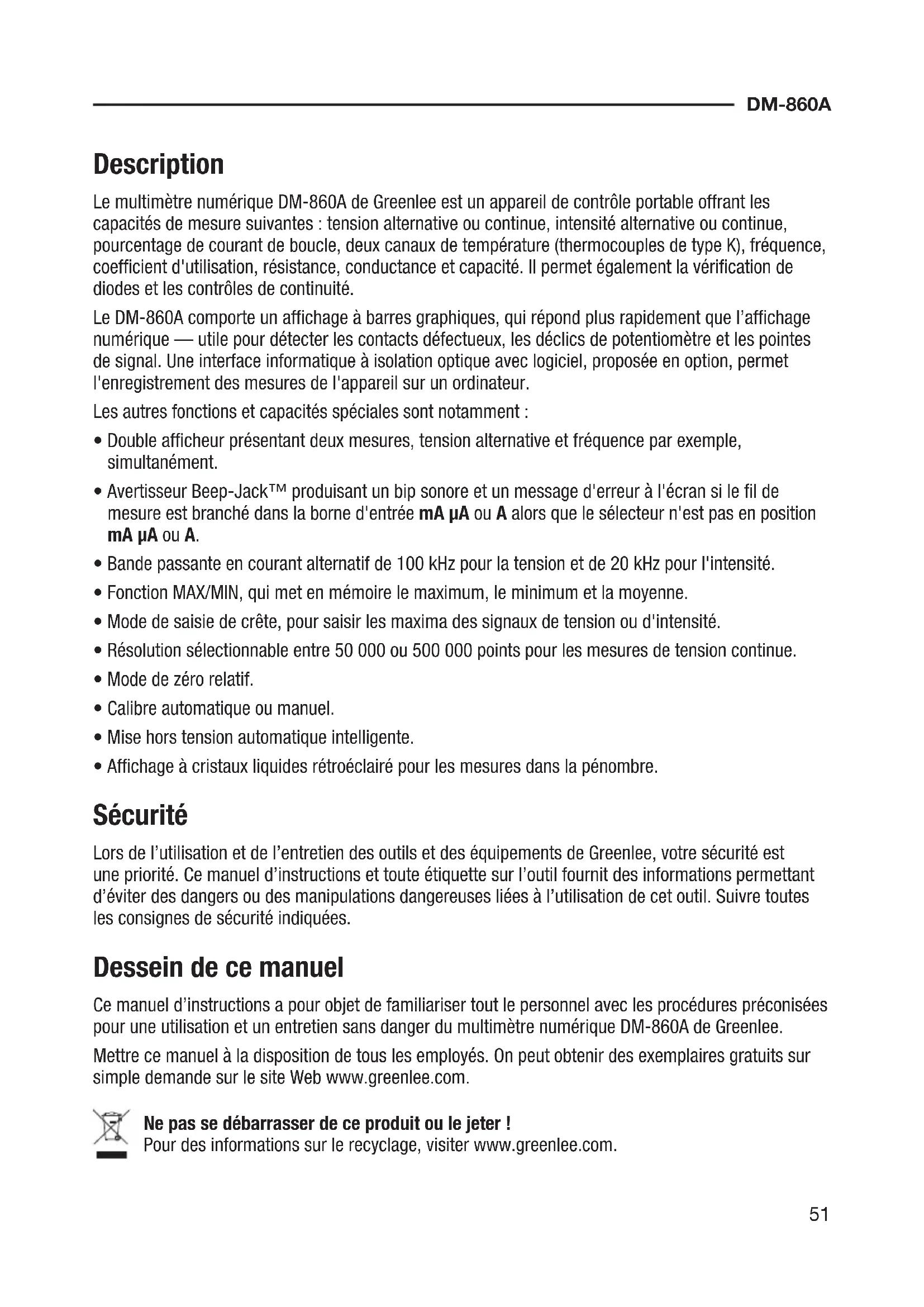

Description

Le multimètre numérique DM-860A de Greenlee est un appareil de contrôle portable offrant les capacités de mesure suivantes : tension alternative ou continue, intensité alternative ou continue, pourcentage de courant de boucle, deux canaux de température (thermocouples de type K), fréquence, coefficient d'utilisation, résistance, conductance et capacité. Il permet également la vérification de diodes et les contrôles de continuité.

Le DM-860A comporte un affichage à barres graphiques, qui répond plus rapidement que l'affichage numérique — utile pour détecter les contacts défectueux, les déclics de potentiomètre et les pointes de signal. Une interface informatique à isolation optique avec logiciel, proposée en option, permet l'enregistrement des mesures de l'appareil sur un ordinateur.

Les autres fonctions et capacités spéciales sont notamment :

• Double afficheur présentant deux mesures, tension alternative et fréquence par exemple, simultanément.
• Avertisseur Beep-Jack™ produisant un bip sonore et un message d'erreur à l'écran si le fil de mesure est branché dans la borne d'entrée mA μA ou A alors que le sélecteur n'est pas en position mA μA ou A.
• Bande passante en courant alternatif de 100 kHz pour la tension et de 20 kHz pour l'intensité.
• Fonction MAX/MIN, qui met en mémoire le maximum, le minimum et la moyenne.
• Mode de saisie de crête, pour saisir les maxima des signaux de tension ou d'intensité.
• Résolution sélectionnable entre 50 000 ou 500 000 points pour les mesures de tension continue.
• Mode de zéro relatif.
• Calibre automatique ou manuel.
• Mise hors tension automatique intelligente.
• Affichage à cristaux liquides rétroéclairé pour les mesures dans la pénombre.

Sécurité

Lors de l'utilisation et de l'entretien des outils et des équipements de Greenlee, votre sécurité est une priorité. Ce manuel d'instructions et toute étiquette sur l'outil fournissent des informations permettant d'éviter des dangers ou des manipulations dangereuses liées à l'utilisation de cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessin de ce manuel

Ce manuel d'instructions a pour objet de familiariser tout le personnel avec les procédures préconisées pour une utilisation et un entretien sans danger du multimètre numérique DM-860A de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut obtenir des exemplaires gratuits sur simple demande sur le site Web www.greenlee.com.

Ne pas se débarrasser de ce produit ou le jeter !

Pour des informations sur le recyclage, visiter www.greenlee.com.

Symbole d'avertissement

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant entraîner des blessures ou l'endommagement du matériel. Le mot indicateur, défini ci-dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique comment empêcher le danger.

DANGER

Danger immédiat qui, s'il n'est pas pris en considération, ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s'il n'est pas pris en considération, POURRAIT entraîner des blessures graves, voire mortelles.

Attention

Dangers ou manipulations dangereuses qui, s'ils ne sont pas pris en considération, POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer des blessures.

Lire attentivement et bien comprendre cette documentation avant d'utiliser ou de procéder à l'entretien de cet équipement. Négliger de comprendre comment utiliser cet outil en toute sécurité pourrait provoquer un accident et entraîner des blessures graves, voire mortelles.

Risque de décharge électrique :

Un contact avec des circuits sous tension pourrait entraîner des blessures graves, voire mortelles.

Toutes les spécifications sont nominales et peuvent changer avec l'amélioration de la conception. Greenlee Tools, Inc. ne peut être tenue responsable des dommages résultant d'une application inappropriée ou d'un mauvais usage de ses produits.

® Déposé : La couleur verte des instruments de vérification électrique est une marque déposée de Greenlee Tools, Inc.

Beep-Jack est une marque de commerce de BTC.

Microsoft et Windows sont des marques déposées de Microsoft Corporation.

Consignes de sécurité importantes

Risques de décharge électrique et d'incendie :

• Ne pas exposer cet appareil à la pluie ou à l'humidité.
• Ne pas utiliser cet appareil s'il est mouillé ou endommagé.
• Utilisez exclusivement les fils de test fournis avec l'équipement ou des sondes homologuées UL ayant une qualification identique ou supérieure.
• Vérifier les fils d'essai ou l'accessoire avant de les utiliser. La pièce (ou les pièces) doit (ven) être propre(s) et sèche(s) et l'isolation en bon état. Si la couche isolante interne, de couleur contrastée, est visible, n'utilisez pas le fil.
• Utiliser cet appareil uniquement dans le but pour lequel il a été conçu, tel que décrit dans ce manuel. Toute autre utilisation peut altérer le système de protection de cet appareil.

L'inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas appliquer plus que la tension nominale entre deux bornes d'entrée, ou entre une borne d'entrée et une prise de terre.
• Ne pas entrer en contact avec les extrémités des fils d'essai ou avec toute autre partie non isolée de l'accessoire.

L'inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Ne pas utiliser lorsque le boîtier est ouvert.
• Avant d'ouvrir le boîtier, retirer les fils d'essai du circuit et mettre l'appareil hors tension.

L'inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

Les fusibles forment une partie intégrante du système de protection de surtension. Lorsqu'un fusible doit être remplacé, consulter les caractéristiques techniques pour connaître le type, la taille et la capacité requises. L'utilisation de tout autre type de fusible annule l'étalonnage de protection contre la surtension de l'appareil.

L'inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

• Sauf si l'on mesure la tension, le courant ou la fréquence, mettre hors tension et couper la source d'alimentation. S'assurer que tous les condensateurs sont déchargés. Aucune tension ne doit être présente.
• Régler le sélecteur et connecter les fils d'essai pour qu'ils correspondent à la mesure voulue. Des réglages ou des connexions incorrects peuvent faire sauter les fusibles.
• L'utilisation de cet appareil à proximité d'équipements qui génèrent des interférences électromagnétiques peut produire des lectures instables ou erronées.

L'inobservation de ces consignes pourrait entraîner des blessures graves, voire mortelles.

Risques de décharge électrique :

Ne pas modifier la fonction de mesure pendant que les fils d'essai sont connectés à un composant ou à un circuit.

L'inobservation de cette consigne pourrait endommager l'appareil et pourrait entraîner des blessures.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune pièce pouvant être réparée.
• Ne pas exposer l'appareil à des températures ou à une humidité extrêmes. Voir les caractéristiques techniques.

L'inobservation de ces consignes pourrait endommager l'appareil et pourrait entraîner des blessures.

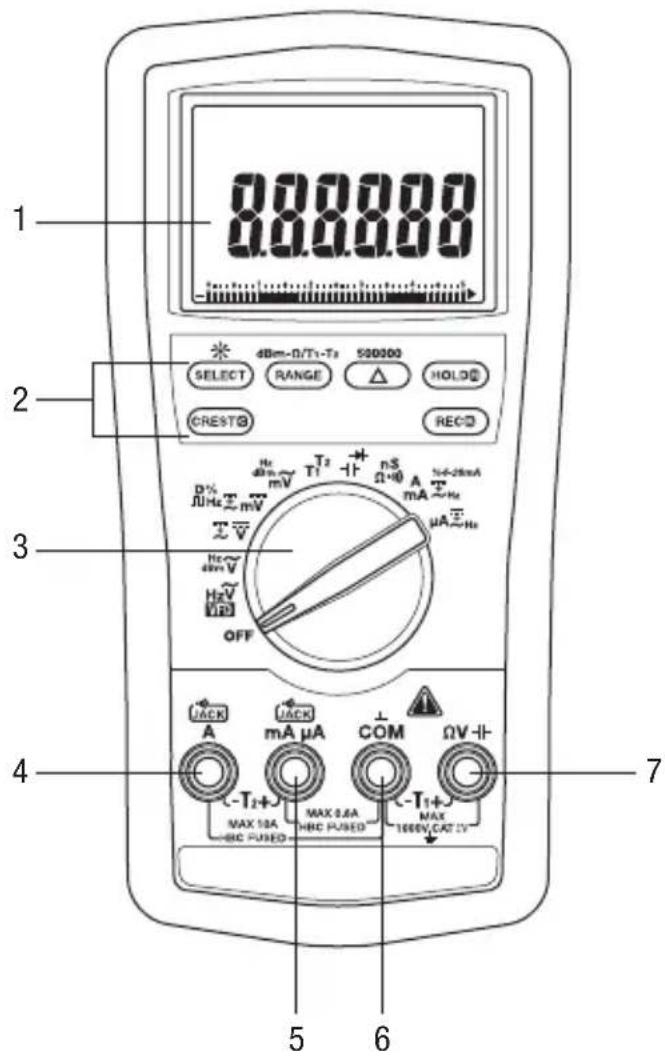

Identification

1. Affichage Cristaux liquides (LCD) et graphique à barres
2. Boutons Voir les explications sous « Utilisation des fonctions » de fonctions
3. Sélecteur. Sélectionne une fonction ou met hors tension (OFF).
4. A. Borne d'entrée positive pour les mesures d'intensités élevées ; borne d'entrée négative pour T2
5. mA μA Borne d'entrée positive pour les mesures de faibles intensités; borne d'entrée positive pour T2
6. COM Borne d'entrée négative, commune ou de terre pour toutes les mesures
7. ΩV -1- Borne d'entrée positive pour toutes les mesures sauf l'intensité

1 8.8.8.8.8 SELECT RANGE HOLD CREST REC D% mV T2 nS A 14-2mA ΩHz mV mA μA μA Hz ~40mV OFF JACK A mA μA COM ΩV -T2+ MAX 3.6A -T1+ MAX 10A HRC PUSED MAX 1000V CAT 1V 7 5 6

Symboles apparaissant sur l'appareil

Avertissement — Lire le manuel d'instructions

Isolation double

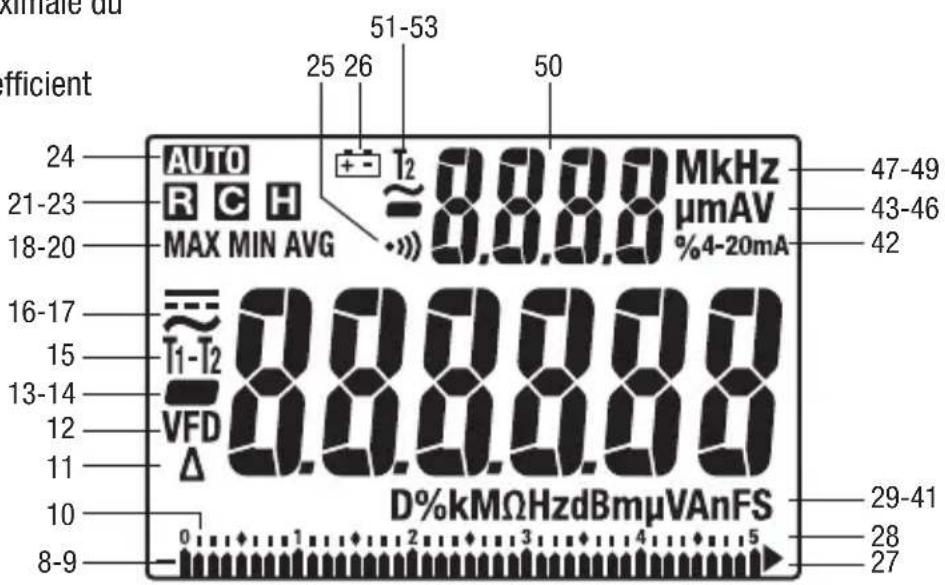

Affichage principal

1. ▲ Segment de graphique à barres
2. – Indicateur de polarité pour le graphique à barres
3. Échelle du graphique à barres
4. Δ Fonction de zéro relatif activée
5. VFD Fonction VFD activée
6. – Indicateur de polarité
7. 8.8.8.8.88 Affichage numérique
8. T1-T2 Fonction T1, T2, ou T1-T2 activée
9. Mesure de courant alternatif sélectionnée
10. Mesure de courant continu sélectionnée
11. MAX Valeur maximale enregistrée ou affichée
12. MIN Valeur minimale enregistrée ou affichée
13. AVG Valeur moyenne enregistrée ou affichée
14. R Fonction d'enregistrement activée
15. Fonction de saisie de crête activée
16. H Fonction de rétention activée
17. AUFO tion de calibre automatique activée
18. Continuité
19. Pile déchargée
20. ▶ Symbole de surcharge (graphique à barres)
21. 5 Indicateur de plage maximale du graphique à barres
22. D% Fonction de coefficient d'utilisation activée 24 -
23. k Kilo (10 3)
24. M Méga (10 6)
25. Ω Ohm
26. Hz Hertz (fréquence en cycles par seconde)
27. dBm Décibel
28. m Milli (10 ^-3 )
29. μ Micro (10^-6)
30. V Volt
31. A Ampère
32. n Nano (10 -9)
33. F Farad
34. S Siemens

Affichage secondaire

1. %4-20mA Fonction de courant de boucle de régulation de procédé activée
2. μ Micro (10⁻⁶)
3. m Milli (10 ^-3 )
4. A Ampère
5. V Volt
6. M Méga (106)
7. k Kilo (10 3)
8. Hz Hertz (fréquence en cycles par seconde)
9. 8.8.8.8 Affichage numérique
10. T2 Fonction T2 activée
11. ~Mesure de courant alternatif sélectionnée
12. – Indicateur de polarité

Aimale du efficient 24 AUTO R C H MAX MIN AVG 51-53 25 26 50 MkHz μmAV %4-20mA 47-49 43-46 42 16-17 T1-T2 8.8.8.8.8.8 15 13-14 VFD 0.0.0.0.0.0 12 11 10 8-9 D%kMΩHzdBmμVAnFS 29-41 28 27

Utilisation des fonctions

• Double affichage numérique : Cet appareil peut afficher simultanément deux mesures, la tension alternative et la fréquence par exemple. Les combinaisons d'affichage sont indiquées au moyen de symboles de grande taille pour l'affichage principal et de symboles plus petits en hauteur pour les mesures sur l'affichage secondaire. Par exemple, « VACHz » signifie que l'affichage principal présente une mesure de tension alternative et l'affichage secondaire la mesure de fréquence correspondante.
• VFD \~V et VFD Hz : Ces fonctions font appel à des algorithmes de filtrage et d'élimination du bruit pour effectuer des mesures de tension et de fréquence précises sur la majorité des commandes à fréquence variable (VFD). La mesure de tension sélectionne automatiquement le calibre 500 V. Utiliser le bouton RANGE pour sélectionner d'autres calibres uniquement si cela est nécessaire. La sensibilité des mesures de fréquence de VFD dépend du calibre de tension et de la fréquence d'entrée. Voir « Fréquence – Niveau de ligne » dans la section « Précision » de ce manuel.
• SELECT : Appuyer brièvement pour passer d'une fonction, d'un mode de mesure ou d'un mode d'affichage à l'autre. Le dernier réglage utilisé devient le réglage par défaut lorsque la fonction considérée est sélectionnée une nouvelle fois. Pour changer de réglage par défaut, en sélectionner un nouveau. Le réglage est conservé dans une mémoire non volatile.
• RANGE : Appuyer une fois pour passer en mode de sélection manuelle du calibre. L'icône AUTO disparaît de l'afficheur. Appuyer de façon répétée pour faire défiler les calibres. Tenir enfoncé pour revenir au mode de sélection automatique du calibre.

Remarque : Lors de l'utilisation du mode CREST, REC, HOLD ou, appuyer sur RANGE pour quitter ce mode.

- : Calcule la différence entre deux mesures. Pendant la mesure, appuyer sur pour ramener l'affichage à zéro. L'icône apparaît sur l'afficheur. Effectuer la deuxième mesure. La valeur affichée représente la différence entre les deux mesures. Appuyer une nouvelle fois pour quitter ce mode.

Cette fonction s'applique à l'affichage principal seulement.

- HOLD H : Appuyer brièvement pour figer l'affichage de la valeur courante. Appuyer une nouvelle fois pour quitter ce mode.

Cette fonction n'a aucun effet sur le graphique à barres.

- CREST : Appuyer brièvement pour activer le mode d'enregistrement de crête. Dans ce mode, la valeur d'entrée est mesurée toutes les 1 ms. « MAX » s'affichent à l'écran. La valeur de crête maximale est affichée. L'appareil émet un bip à chaque mise à jour du maximum ou du minimum. Appuyer de façon répétite pour sélectionner l'affichage souhaité : valeur de crête maximale ou minimale. Tenir enfoncé pour quitter ce mode.

La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée. Remarque : Lors de l'utilisation de la fonction CREST, appuyer sur RANGE pour quitter ce mode.

- REC Appuyer brièvement pour activer le mode d'enregistrement MAX/MIN/AVG. La valeur d'entrée est mesurée toutes les 50 ms dans ce mode. « MAX MIN » et « AVG »* s'affichent à l'écran. La valeur d'entrée instantanée est affichée. L'appareil émet un bip à chaque mise à jour du maximum ou du minimum. Appuyer de façon répétée pour sélectionner l'affichage souhaité : maximum, minimum, moyenne ou entrée instantanée. Tenir enfoncé pour quitter ce mode.

La fonction de mise hors tension automatique est désactivée lorsque cette fonction est utilisée. Remarque : Lors de l'utilisation de la fonction REC, appuyer sur RANGE pour quitter ce mode.

Utilisation des fonctions (suite)

• Maintenir enfoncé jusqu'à ce que le rétroéclairage s'allume. Maintenir enfoncé une nouvelle fois pour l'éteindre. Le rétroéclairage s'éteint au bout de 30 secondes pour économiser la pile.

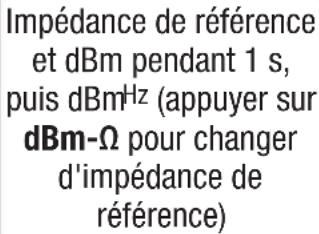

• dBm-Ω : L'impédance de référence s'affiche pendant 1 seconde une fois que la fonction dBm est sélectionnée. Appuyer brièvement sur dBm-Ω pour changer l'impédance de référence. Voir les valeurs disponibles dans la section « Caractéristiques techniques ».

Remarque : Ceci est une mesure de tension alternative calculée suivant la formule

dBm = 20 × log (tension mesurée / tension de référence)

La tension de référence et la tension qui produit la dissipation de 1 mW de puissance dans l'impédance de référence sélectionnée.

- T1-T2 : Appuyer brièvement pour sélectionner l'affichage de température souhaité : T1, T2, T1T2, ou T1-T2T2.

- 500000 : Tenir enfoncé pour alterner entre le mode rapide à 50 000 points et le mode haute résolution à 500 000 points pour les mesures de tension continue.

- Mise hors tension automatique intelligente (APO) : Pour prolonger l'autonomie de la pile, le multimètre s'éteint automatiquement au bout de 17 minutes d'inactivité environ. L'inactivité se produit lorsqu'aucun bouton n'est enfoncé et que le sélecteur n'est pas actionné. Le multimètre n'entre pas en mode APO s'il y a des mesures significatives de plus de 10 % du calibre ou des mesures de résistance et de continuité sans surcharge. Pour remettre sous tension, appuyer sur SELECT, RANGE, Δ ou HOLD ou mettre le sélecteur sur OFF puis le remettre en position de marche. Pour désactiver cette fonction, appuyer sur SELECT alors que l'appareil est en marche.

- Désactivation du bip sonore : Tenir le bouton RANGE enfoncé tout en mettant l'appareil sous tension pour désactiver provisoirement la fonction de bip sonore. Mettre le sélecteur sur OFF puis le remettre en position de marche pour rétablir le bip sonore.

- Hz : La fréquence peut être mesurée pour la majorité des réglages de tension et d'intensité du sélecteur. Appuyer sur SELECT jusqu'à afficher « Hz », au choix, dans l'affichage primaire ou secondaire. La sensibilité de la fonction de fréquence de niveau de ligne varie en fonction du calibre de mesure. Voir « Caractéristiques techniques ». Les mesures par calibre automatique présentent habituellement le meilleur niveau de déclenchement. Si la mesure de fréquence devient instable ou disparaît, appuyer sur le bouton RANGE pour sélectionner un autre niveau de déclenchement.

- 4-20mA : Cette valeur calculée est l'une des trois options disponibles pour l'affichage secondaire lors de la mesure d'intensités continues en milliampères. Elle est utile pour les mesures de boucles de régulation de procédé industriel de 4-20 mA. Une mesure de 4 mA sur l'affichage principal produit une mesure de 0 % sur l'affichage secondaire, 12 mA produit 50 %, 20 mA produit 100 %, etc.

Mesure de courant alternatif

En règle générale, les mesures de courant alternatif sont affichées en valeurs efficaces (RMS). La valeur efficace équivaut à la valeur d'une forme d'onde de courant continu, qui fournirait la même puissance si elle remplaçait la forme d'onde qui varie en fonction du temps. Les deux méthodes de mesure du courant alternatif sont la mesure de valeur efficace de réponse moyenne étalonnée et la mesure de valeur efficace vraie.

La méthode par valeur efficace de réponse moyenne étalonnée consiste à mesurer la valeur moyenne du signal d'entrée après un redressement à double alternance, à la multiplier par 1,11 et à afficher le résultat. Cette méthode est précise si le signal d'entrée est une onde sinusoidale pure.

La méthode par mesure de la valeur efficace vraie fait appel à un circuit interne permettant de mesurer directement la valeur efficace. Cette méthode est précise dans les limites du facteur de crête spécifiées, que le signal soit une onde sinusoidale pure, une onde carrée, une onde triangulaire, une demi-onde ou un signal comportant des harmoniques. Les appareils à mesure de valeur efficace vraie sont beaucoup plus polyvalents que les appareils conventionnels. Le DM-860A de Greenlee offre des mesures de valeur efficace vraie.

Le tableau des formes d'onde et facteurs de crête fournit les valeurs efficaces des signaux alternatifs courants.

Formes d'ondes et facteurs de crête

Forme d'onde
Valeur RMS 100	100 100 100
Valeur moyenne 90	100 87 64
Facteur de crête* (ξ)	1,414 1 1,73	2

* Le facteur de crête correspond au rapport de la valeur de crête sur la valeur efficace; il est représenté par la lettre grecque ξ.

Valeur efficace vraie AC + DC

La valeur efficace vraie AC + DC distingue les composantes alternative et continue suivant l'expression données par l'expression

\( (AC_{eff.})^2 + DC^2 \)

lors de la prise des mesures et reproduit avec précision la valeur efficace vraie totale réelle indépendamment de la forme d'onde. Les formes d'ondes déformées par la présence de composantes continues et d'harmoniques peuvent entraîner :

• une surchauffe des transformateurs, des groupes électrogènes et des moteurs
• un déclenchement prématuré des disjoncteurs
• une condition où les fusibles vont griller
• une surchauffe des neutres à cause de la triple harmonique présente dans le neutre
• une vibration des barres omnibus et des panneaux électriques

Bande passante en courant alternatif

La bande passante en courant alternatif d'un multimètre numérique (DMM) est la gamme des fréquences qui permettent d'effectuer des mesures de courant alternatif avec la précision requise. Elle constitue la réponse de fréquence de ces fonctions et non leur mesure de fréquence. Un DMM ne peut mesurer avec précision la valeur alternative pour des spectres de fréquences hors de la bande passante en courant alternatif du DMM. En conséquence, une bande passante large est d'une grande importance pour les DMM à haute performance. Les formes d'ondes complexes et déformées, de même que le bruit, contiennent des composantes de fréquences bien supérieures à un bruit haute fréquence comme, par exemple, celui d'une ligne sous tension à 50/60 Hz.

Utilisation

Risque de décharge électrique :

Un contact avec des circuits sous tension pourrait entraîner des blessures graves, voire mortelles.

Mode d'autodiagnostic

Le message « RE-O » peut s'afficher à la mise en marche du multimètre. Il indique que l'appareil est en train d'exécuter un autodiagnostic de routine. Ne pas le mettre à l'arrêt. Laisser la procédure de diagnostic se terminer. Si le message « CEr » s'affiche à la mise en marche du multimètre, il est possible que certains calibres soient largement hors limites. Pour éviter les erreurs de mesure, cesser d'utiliser le multimètre et le renvoyer à Greenlee pour être réétalonné.

Mode d'emploi

1. Se reporter au Tableau des réglages. Placer le sélecteur sur le réglage qui convient, appuyer sur SELECT (lorsque l'instruction en est donnée) et raccorder les fils d'essai au multimètre.
2. Voir les instructions de mesure particulières sous « Mesures types ».
3. Tester l'appareil sur un circuit ou un composant connu.
4. Si l'appareil ne fonctionne pas comme prévu sur un circuit opérationnel connu, changer la pile et/ou les fusibles.
5. Si l'appareil ne fonctionne toujours pas comme prévu, appeler le service d'assistance technique de Greenlee au 800-435-0786.
6. Effectuer la mesure sur le circuit ou le composant à contrôler.

Tableau des réglages

Le multimètre conserve la dernière fonction utilisée pour chaque position du sélecteur dans sa mémoire non volatile. Après avoir réglé le sélecteur, si cette fonction n'est pas celle souhaitée, appuyer sur SELECT jusqu'à ce que l'icône souhaitée s'affiche.

Les options de double affichage sont indiquées en même temps que les icônes. Dans le tableau, « ~VHz » signifie que « ~ » et « V » apparaissent dans l'affichage principal et « Hz » dans l'affichage secondaire. Cette combinaison présente la mesure de tension alternative dans l'affichage principal et la fréquence correspondante dans l'affichage secondaire.

Pour mesurer cette caractéristique ...	Régler le sélecteur sur ce symbole ...	Appuyer sur SELECT jusqu'à l'affichage de ces icônes ...	Raccorder le fil rouge à ...	Raccorder le fil noir à ...
Commande à vitesse variable—Tension et fréquence			V - I	COM
Tension—Valeur eff. vraie alt.(1 000 V max)	[TXTD]		V - I	COM
*Tension—Continue(1 000 V max)	[3HZM]		V - I	COM
Tension—Valeur eff. vraie alt. + cont. (1000 V max)	[20YG]		V - I	COM
Tension—Continue(500 mV max)	[60YG]		V - I	COM
Tension—Valeur eff. vraie alt. + cont. (500 mV max)			V - I	COM
Tension—Valeur eff. vraie alternative (500 V max)			V - I	COM
Fréquence—Tension ou intensité de niveau de ligne	Régler sur tension ou intensité suivant ce tableau.	Toute option d'affichage qui inclut Hz	—
**Fréquence—Niveau logique	[6CTB]		[XZW8]	COM
Coefficient d'utilisation (%) D% D%			[7ZTT]	COM
	dBm(fonction 1000 V max :fonction [TAAD]500 mV max.)		[6×48]	COM

* Pour effectuer des mesures précises, appuyer sur 500000 pour alterner entre 50 000 points et 500 000 points de mesure. S'applique aux tensions continues seulement.

La fréquence de niveau logique a une sensibilité fixe et s'utilise avec des signaux numériques.

Voir « Précision ».

Ce tableau continue à la page suivante.

Utilisation (suite)

Tableau des réglages (suite)

Pour mesurer cette caractéristique ...	Régler le sélecteur sur ce symbole ...	Appuyer sur SELECT jusqu'à l'affichage de ces icônes ...	Raccorder le fil rouge à ...	Raccorder le fil noir à ...
Double température T1T2		°C ou °F (appuyer sur RANGE pour les options d'affichage T1, T2, T1T2 ou T1-T2T2)	Voir les Notes 1 et 2	—
†Capacité F	-| | -		ΩV -| | -	COM
Diode V et diod	→ | -		ΩV -| | -	COM
Résistance Ω Ω			ΩV -| | -	COM
Continuité	••••	•••• et Ω	ΩV -| | -	COM
Conductance nS nS			ΩV -| | -	COM
Intensité—Valeur eff. vraie alt., cont. ou alt. + cont (10 A max)	A	A, A~A, A~A, ou Hz	A COM
Intensité—Valeur eff. vraie alt., cont. ou alt. + cont. (600 mA max)	mA	mA%4-20mA, mA~mA, mA~mA, ou mA Hz	mA μA COM
Intensité—Valeur eff. vraie alt., cont. ou alt. + cont. (6 000 μA max)	μA	μA, μA~μA, μA~μA, ou μA Hz	mA μA COM
Courant de boucle de régulation de procédé industriel % 4 à 20 mA	mA	mA%4-20mA	mA μA COM

Décharger les condensateurs avant la mesure. Voir « Mesures types » concernant les condensateurs polarisés Note 1: Raccorder T1+ à ΩV - et T1- à COM. Note 2: Raccorder T2+ à mA μA and T2- à A.

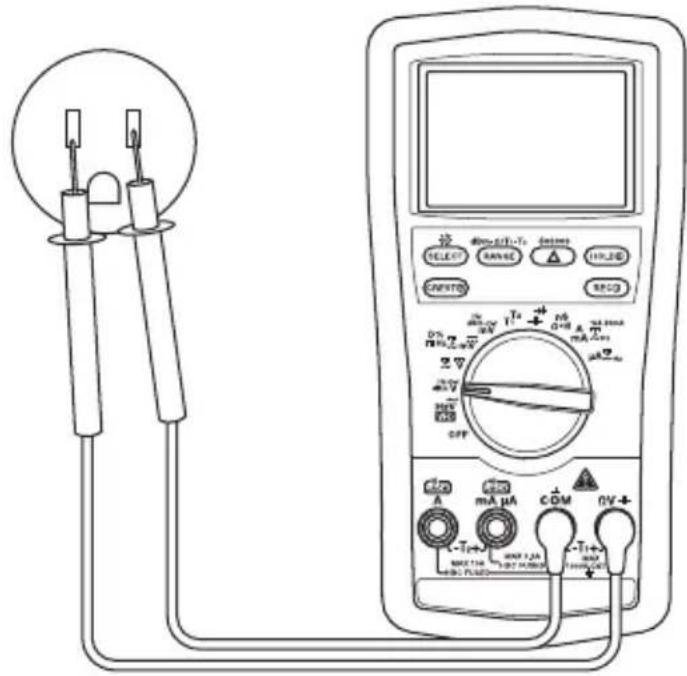

Mesures types

Mesure de tension

请勿使用此电路 SELECT CANADA 110.26 RDCD 0% + - T1 + - V A T2 T3 2 V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200V 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200W 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200M 200N 200N 200N 200N 200N 200N 200N 200N 200N 200N 200N 200N 200N 200N 201N 211N 191N 181N 171N 161N 151N 141N 131N 121N 111N 101N 91N 81N 71N 61N 51N 41N 31N 21N 11N 9N

Mesure d'intensité

Mesure de résistance

Contrôle de continuité

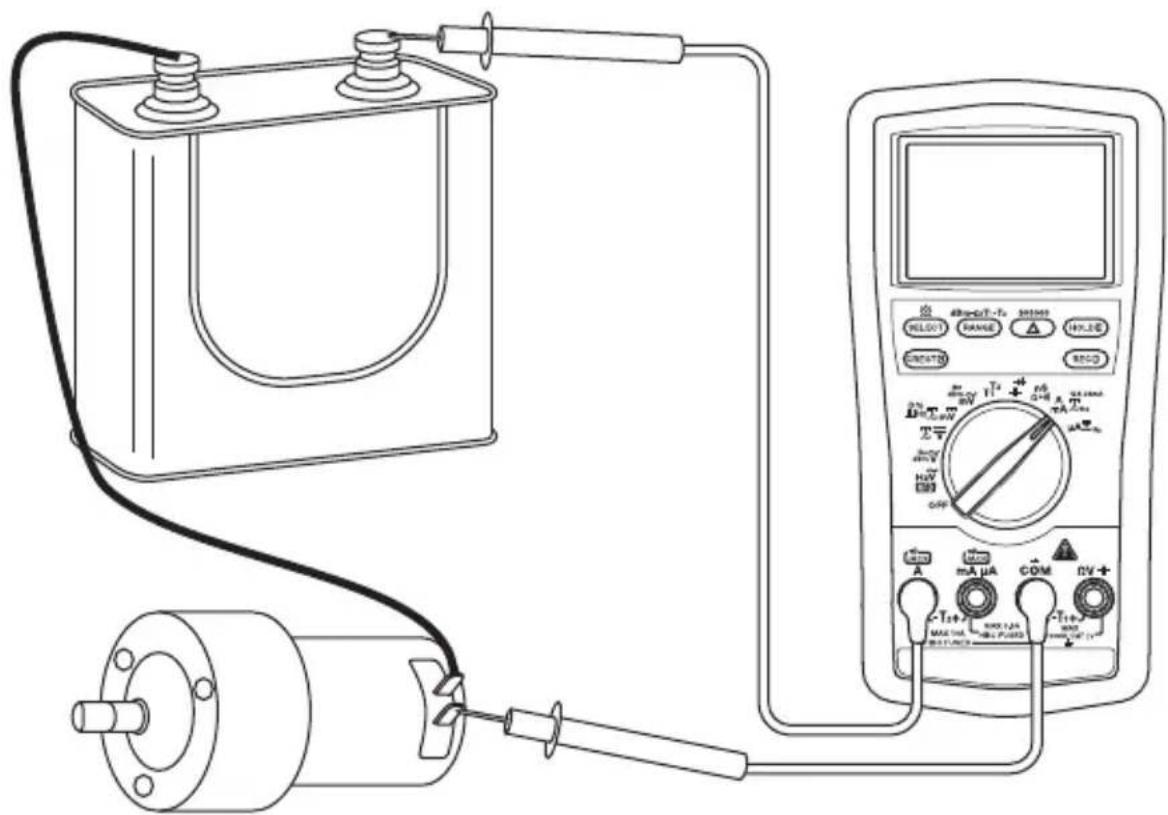

Mesure de capacité Mesure de diode

Remarque : Pour les condensateurs polarisés, raccorder le fil rouge à la borne positive et le fil noir à la borne négative du condensateur.

Température

IN SELECT RANGE HOLD RESET MODE 375 MΩ Power 400 V HV OFF mA μA COM OV 1V+ T2+ MAX 100 MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ MAX 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 100 T1+ Max. MAX. 10

Utilisation du logiciel en option

Le DM-860A est compatible avec le DMSC-9U de Greenlee, un système de câble et logiciel d'interface informatique à isolation optique. Il permet de transférer les mesures vers un micro-ordinateur utilisant le système d'exploitation Microsoft® Windows®.

Installation du logiciel

1. Introduire le CD dans le lecteur CDROM de l'ordinateur.
2. Le programme d'installation devrait démarrer automatiquement. S'il ne démarre pas, double-cliquer sur l'icône du CD dans « Poste de travail ».
3. Le menu du programme d'installation s'affiche. Cliquer sur « Software Installation ».
4. Entrer le numéro de référence du multimètre (par exemple, « DM-860A ») dans la boîte de dialogue.
5. Répondre aux boîtes de dialogue suivantes pour définir les préférences de l'utilisateur.

Raccordement du câble d'interface USB optique

1. Aligner la clavette du connecteur avec la rainure sur le multimètre.
2. Tourner le connecteur dans le sens des aiguilles d'une montre pour l'enclencher.
3. Raccorder le câble à un port USB de l'ordinateur.

Rainure de clavette au dos du multimètre

Voir les conditions d'utilisation et le coefficient de température dans la section « Caractéristiques techniques ».

La précision est spécifiée comme suit : ± (un pourcentage de la mesure + une quantité fixe) à 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 % à 75 % d'humidité relative. Ces caractéristiques concernent le mode à 50 000 points.

Mesures de valeur efficace vraie (True RMS) : Sauf indication contraire, les précisions de tension et d'intensité spécifiées s'appliquent de 5 % à 100 % du calibre. La fréquence doit être dans les limites de la largeur de bande spécifiée pour les ondes non sinusoidales. Les facteurs de crête sont les suivants :

• Facteur de crête < 2,1 : 1 à pleine échelle • Facteur de crête < 4,2 : 1 à mi-échelle

Intensité AC, DC et AC + DC

Calibre	Précision cour. cont.et de 50 Hz à 60 Hz	Précision de40 Hz à 1 kHz	Précision de1 kHz à 20 kHz	Précision de20 kHz à 100 kHz
500,00 μA	± (0,5% + 0,5 A) ± (0,7% + 0,5 A) ± (2,0% + 0,5 A) ± (5,0% + 0,5 A)
5000,0 μA	± (0,5% + 5,0 A) ± (0,7% + 5,0 A) ± (2,0% + 5,0 A) ± (5,0% + 5,0 A)
50,000 mA	± (0,5% + 0,05 mA) ± (0,7% + 0,05 mA) ± (2,0% + 0,05 mA) ± (5,0% + 0,05 mA)
500,00 mA	± (0,5% + 0,5 mA) ± (0,7% + 0,5 mA) ± (2,0% + 0,5 mA) ± (5,0% + 0,5 mA)
5,0000 A ±	(0,5% + 0,005 A) ± (0,7% + 0,005 A) Non spécifié Non spécifié
10,000 A* ±	(0,5% + 0,05 A) ± (0,7% + 0,05 A) Non spécifié Non spécifié

*10 A continus; 20 A maximum (coeff. d'utilisation : 30 s activé, 5 min désactivé).

Calibre	Tensions absorbées(toutes plages de fréquence)
500,00 μA	0,15 mV/μA
5000,0 μA
50,000 mA	3,3 mV/mA
500,00 mA
5,0000 A	45 mV/A
10,000 A

Intensité continue

Calibre Précision Tensions absorbées
500,00 μA	± (0,15% + 0,2 μA)	0,15 mV/μA
5000,0 μA	± (0,1% + 2,0 μA)
50,000 mA	± (0,15% + 0,02 mA)	3,3 mV/mA
500,00 mA	± (0,15% + 0,3 mA)
5,0000 A	± (0,5% + 0,002 A)	45 mV/A
10,000 A*	± (0,5% + 0,02 A)

10 A continus; 20 A maximum (coeff. d'utilisation : 30 s activé, 5 min désactivé).

Précision (suite)

Tension DC et AC + DC

Calibre	Précision* de 20 Hz à 45 Hz	Précision* cour. cont. et de 45 Hz à 1 kHz	Précision* de 1 kHz à 20 kHz	Précision* de 20 kHz à 40 kHz
500,00 mV ± (1,5% + 0,4 mV) ± (0,5% + 0,4 mV) ± (1,0% + 0,4 mV) ± (3,5% + 0,4 mV)**
5,0000 V ± (1,5% + 0,004 V) ± (0,5% + 0,008 V) ± (1,2% + 0,004 V) ± (4,0% + 0,004 V)**
50,000 V ± (1,5% + 0,04 V) ± (0,5% + 0,08 V) ± (1,2% + 0,04 V) ± (4,0% + 0,04 V)**
500,00 V Non spécifié ± (0,5% + 0,8 V) Non spécifié Non spécifié
1000,0 V Non spécifié ± (0,5% + 8 V) Non spécifié Non spécifié

De 5 % à 10 % du calibre : Pourcentage de précision de mesure + 180 chiffres. De 10 % à 15 % du calibre : Pourcentage de précision de mesure + 100 chiffres.

Mesure résiduelle moins de 50 chiffres avec fils d'essai en court-circuit

Remarque : « chiffres » fait référence au chiffre le moins significatif (le chiffre le plus à droite du nombre).

Tension VFD AC

Calibre	Précision* de 5 Hz à 20 Hz	Précision* de 20 Hz à 200 Hz	Précision* de 200 Hz à 440 Hz
5,0000 V ± (3 % + 0,008 V) ± (2% + 0,005 V) ± (6% + 0,008 V)**
50,000 V ± (3 % + 0,08 V) ± (2% + 0,05 V) ± (6% + 0,08 V)**
500,00 V ± (3 % + 0,8 V) ± (2% + 0,5 V) ± (6% + 0,8 V)**
1000,0 V ± (3 % + 8 V) ± (2% + 5 V) ± (6% + 8 V)**

*Non spécifiée pour une fréquence fondamentale supérieure à 440 Hz. **La précision diminue linéairement de ± (2,0 % + 50 chiffres) à 200 Hz à ± (6 % + 80 chiffres) à 440 Hz.

Précision (suite)

Tension AC

Calibre	Précision* de 20 Hz à 45 Hz	Précision* de 45 Hz à 65 Hz	Précision* de 65 Hz à 10 kHz
500,00 mV ±	(1,2% + 0,4 mV) ± (0,3% + 0,2 mV) ± (0,4% + 0,25 mV)
5,0000 V ± (1)	2% + 0,004 V) ± (0,3% + 0,003 V) ± (0,3% + 0,004 V)
50,000 V ± (1)	2% + 0,04 V) ± (0,3% + 0,03 V) ± (0,3% + 0,04 V)
500,00 V Non	spécifié ± (0,5% + 0,3 V) ± (0,5% + 0,4 V)
1000,0 V Non	spécifié ± (0,5% + 3 V) ± (0,8% + 4 V) (65 Hz à 1 kHz)

Calibre	Précision* de 10 kHz à 20 kHz	Précision* de 20 kHz à 100 kHz
500,00 mV ±	(0,5% + 0,3 mV) ± (2,5% + 0,4 mV)**
5,0000 V ± (0	7% + 0,004 V) ± (3,5% + 0,004 V)**
50,000 V ± (0	7% + 0,04 V) ± (3,5% + 0,04 V)**
500,00 V ± (0	7% + 0,4 V) Non spécifié
1000,0 V Non	spécifié Non spécifié

De 5 % à 10 % du calibre : Pourcentage de précision de mesure + 180 chiffres.

Mesure résiduelle moins de 50 chiffres avec fils d'essai en court-circuit

Remarque : « chiffres » fait référence au chiffre le moins significatif (le chiffre le plus à droite du nombre).

Tension DC

Calibre Précision Impédance d'entrée
500,00 mV ± (0,02% + 0,02 mV)	10 MΩ, 80 pF nominal
5,0000 V	± (0,02% + 0,0002 V)	10 MΩ, 60 pF nominal
50,000 V	± (0,03% + 0,002 V)
500,00 V	± (0,04% + 0,02 V)
1000,0 V	± (0,15% + 0,2 V)

Précision (suite)

Résistance et conductance

Calibre Précision	Tension circuit ouvert type
500,00 Ω ± (0,07% + 0,10 Ω) 3,0 VDC
5,0000 kΩ ± (0,07% + 0,0002 kΩ)	1,3 VDC
50,000 kΩ ± (0,1% + 0,002 kΩ)
500,00 kΩ ± (0,1% + 0,02 kΩ)
5,0000 MΩ ± (0,3% + 0,0006 MΩ)
50,000 MΩ ± (2,0% + 0,006 MΩ)
99,99 nS ± (0,8% + 0,10 nS)*

± (2,0 % + 0,40 nS) en dessous de 9,99 nS.

Capacité

Calibre Précision*
50,00 nF ± (0)	8% + 0,03 nF)
500,0 nF ± (0)	8% + 0,3 nF)
5,000 μF ± (1)	5% + 0,003 μF)
50,00 μF ± (2)	5% + 0,03 μF)
500,0 μF** ±	(3,5% + 0,5 μF)
5,000 mF** ±	(5,0% + 0,005 mF)
25,00 mF** ±	(6,5% + 0,05 mF)

*Précisions valables pour les condensateurs à couches (absorption diélectrique négligeable).

** En mode de sélection manuelle du calibre, la précision des calibres 500,0 μF, 5,000 mF et 25,00 mF n'est pas spécifiée en dessous de 45,0 μF, 0,450 mF et 4,50 mF respectivement.

Double température T1, T2, T1-T2

Plage Précision*
-50 °C à 1000,0 °C ±	(0,3% + 1,5 °C)
-58 °F à 1832,0 °F	± (0,3% + 3,0 °F)

*Précision et plage du thermocouple non inclus.

Fréquence — niveau de ligne

Plage : 5,000 Hz à 200,00 kHz

Précision : ± (0,02 % + 4 chiffres)

Calibre fonction AC	Sensibilité (eff. sinusoidal)	Plage
500 mV 100	mV	10 Hz à 200 kHz
5 V 0,5 V 500	00 μA 500 μA
50 V 5 V		10 Hz à 100 kHz
500 V 50 V 5	00 mA 50 mA
1000 V 500 V	10 Hz à 10 kHz 5	A 1 A
VFD 5 V 0,5 V	à 2 V*	10 Hz à 440 Hz
VFD 50 V	5 V à 20 V*
VFD 500 V	50 V à 200 V*

Calibre fonction AC	Sensibilité (eff. sinusoidal)	Plage
500 μA 50 μA		10 Hz à 10 kHz
50 mA 5 mA
		10 Hz à 3 kHz
10 A	10 A

*La sensibilité VFD décroît linéairement de 10 % du calibre à 200 Hz à 40 % du calibre à 440 Hz.

Fréquence — niveau logique

Plage : 5,000 Hz à 2,0000 MHz

Précision : ± (0,002 % + 4 chiffres)

Sensibilité : Signal carré 2,5 Vp

Coefficient d'utilisation (%)

Plage : 0,1 % à 99,99 %

Précision : ± (3 chiffres/kHz + 2 chiffres)

Fréquence d'entrée : 5 Hz à 500 kHz, famille de circuits logiques de 5 V

Contrôle de diode

Calibre de mesure : 2,0000 V

Intensité de contrôle (type) : 0,4 mA

Tension en circuit ouvert : < 3,0 VDC

Précision : ± (1 % + 0,0001 V)

Continuité

Seuil de tonalité : Entre 20 Ω et 200 Ω

Temps de réponse : < 100 μs

La plage et la fréquence dépendent de la fonction de tension AC utilisée et de l'impédance de référence sélectionnée.

Impédance de référence sélectionnable : 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900, 1000, 1200 Ω

Saisie de crête (tension et intensité) pour crêtes de durée > 0,8 ms

Précision : Précision indiquée + 100 chiffres

Résolution 5000 chiffres

Caractéristiques techniques

Affichage : cristaux liquides (LCD)

Mode normal : 50 000 points

Mode haute résolution : 500 000 points

Fréquence : 99 999 points

Graphique à barres 41 segments

Polarité : automatique

Impédance d'entrée : 10 MΩ, 60 pF nominal (80 pF pour les calibres de 500 mV).

Fréquence d'échantillonnage :

Mode 50 000 points : 5 par seconde (nominal)

Mode 500 000 points : 1,25 par seconde (nominal)

Graphique à barres : 60 par seconde

Coefficient de température : nominal 0,15 x (précision) par °C en dessous de 18 °C de 0 °C à 18 °C

(32 °F à 64 °F) ou au-dessus de 28 °C de 28 °C à 40 °C (82 °F à 104 °F) ou autrement indiqué

Mise hors tension automatique intelligente : au bout de 17 minutes d'inactivité

Indicateur de décharge des piles : en dessous de 7 V environ

Élimination du bruit* :

Taux d'élimination du mode normal > 60 dB à 50 Hz et 60 Hz lors de la mesure de tension continue

Taux d'élimination du mode commun > 90 dB de 0 Hz à 60 Hz lors de la mesure de tension alternative

Taux d'élimination du mode normal > 120 dB à 50 Hz et 60 Hz lors de la mesure de tension continue

Conditions d'utilisation :

0 °C à 31 °C (32 °F à 88 °F), 0 % à 80 % d'humidité relative

31 °C à 45 °C (88 °F à 113 °F), l'humidité relative décroît linéairement de 80 % à 50 % (sans condensation)

Altitude : 2 000 m au maximum

Utilisation à l'intérieur uniquement

Degré de pollution : 2

Conditions d'entreposage : -20 °C à 60 °C (-4 °F à 140 °F), 0 % à 80 % d'humidité relative

(sans condensation)

Enlever la pile

Pile : pile 9 V (NEDA 1604, JIS 006P ou IEC 6F)

C. E. M.: conforme à EN61326-1:2006

Dans un champ RF de 3 V/m :

Fonction de capacité non spécifiée

Autres fonctions : précision totale = précision indiquée + 1000 chiffres

Performances au-dessus de 3 V/m non spécifiées

L'élimination du bruit est la capacité de rejeter des signaux indésirables, ou bruit.

- Les tensions de mode normal sont des signaux alternatifs pouvant fausser des mesures en courant continu. Le TRMN (taux de réjection en mode normal) est une mesure de la capacité à filtrer ces signaux.

- Les tensions de mode commun sont des signaux présents aux bornes d'entrée COM et +, par rapport à la terre, pouvant provoquer des sautes ou un décalage de l'affichage des mesures de tension. Le TRMC (taux de réjection en mode commun) est une mesure de la capacité à filtrer ces signaux.

Caractéristiques techniques (suite)

Sécurité : Double isolation conformément à CEI/UL/EN61010-1 Éd. 3.0, CEI/EN61010-2-030 Éd. 1.0, CEI/EN61010-2-033 Éd. 1.0, CEI/UL/EN61010-031 Éd. 1.1 et CAN/CSA-C22.2 No. 61010-1-12 Éd. 3.0 selon CAT IV 1 000 V CA/CC.

Protection contre les surcharges :

V : 1 100 V CC/CA rms

A : Fusible F, 11 A/1 000 V, valeur d'interruption nominale 20 kA, 13/32 po x 1,5 po

μA et mA : Fusible F, 0,44 A/1 000 V, valeur d'interruption nominale 10 kA, 13/32 po x 1-3/8 po.

mV, Ω et autres fonctions : 1 000 V CC/CA rms

DIRECTIVES CENELEC : Ces instruments sont conformes aux directives CENELEC 2006/95/CE, relative à la basse tension, et 2004/108/CE, relative à la compatibilité électromagnétique.

Catégories de mesure

Ces définitions sont dérivées des normes internationales sur la sécurité pour la coordination de l'isolation telle qu'elle s'applique à la mesure, au contrôle et à l'équipement de laboratoire. Ces catégories de mesure sont expliquées plus en détail par la Commission électrotechnique internationale ; se reporter à l'une de ces deux publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure i

Niveau de signal. Pièces ou équipement électronique et de télécommunication. Par exemple, les circuits électroniques protégés contre les courants transitoires, dans les photocopieurs et les modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits dans lesquels ils sont branchés. Par exemple, les appareils d'éclairage, les téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en permanence et les circuits auxquels elles sont câblées. Par exemple, les systèmes de convoyeurs et les panneaux de disjoncteurs principaux du système électrique d'un édifice.

Catégorie de mesure IV

Niveau d'alimentation principal. Lignes surélevées et autres systèmes de câbles. Par exemple, les câbles, les compteurs, les transformateurs et autres équipements extérieurs appartenant aux fournisseurs en électricité.

Déclaration de conformité

Greenlee Tools, Inc. est certifiée selon ISO 9001:2008 pour nos Systèmes de gestion de la qualité.

L'instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de mesure raccordés aux étalons du National Institute of Standards and Technology (NIST).

Entretien

Risques de décharge électrique :

Avant d'ouvrir le boîtier, retirer les fils d'essai du circuit et mettre l'appareil hors tension.

L'inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Avertissement

Risques de décharge électrique :

Les fusibles forment une partie intégrante du système de protection de surtension. Lorsqu'un fusible doit être remplacé, consulter les caractéristiques techniques pour connaître le type, la taille et la capacité requises. L'utilisation de tout autre type de fusible annule l'étalonnage de protection contre la surtension de l'appareil.

L'inobservation de cette consigne pourrait entraîner des blessures graves, voire mortelles.

Changer la pile

1. Débrancher l'appareil du circuit. Mettre l'appareil hors tension (OFF).
2. Ôter les deux vis du couvercle d'accès à la pile et enlever le couvercle.
3. Changer la pile en veillant à respecter la polarité.

Changer les fusibles

1. Débrancher l'appareil du circuit. Mettre l'appareil hors tension (OFF).
2. Ôter les deux vis du couvercle d'accès à la pile et enlever le couvercle.
3. Dévisser les deux vis à l'intérieur du compartiment de pile et les deux vis au dos du boîtier.
4. Enlever le dos du boîtier et changer les fusibles.
5. Aligner les deux moitiés de l'appareil et les joints en caoutchouc.
6. S'assurer que le sélecteur est dans sa position d'origine afin de s'aligner correctement avec le commutateur interne.
7. Remettre le couvercle et les vis en place.

Nettoyage et entreposage

Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

Si le multimètre doit rester inutilisé pendant des durées de plus de 60 jours, sortir la pile et l'entreposer séparément.

Garantie à vie limitée

La société Greenlee Tools, Inc. garantit à l'acheteur d'origine de ces produits que ces derniers ne comportent aucun défaut d'exécution ou de matériau pour la durée de leur vie utile, sauf l'usure normale. Cette garantie est assujettie aux mêmes conditions que celles contenues dans les modalités et conditions de la garantie limitée standard d'un an de Greenlee Tools, Inc.

Pour toutes les réparations d'instruments de mesure, appeler le service après-vente au 800 435-0786 et demander une autorisation de retour.

Lorsque les articles ne sont pas protégés par une garantie (comme si l'appareil tombe, s'il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, veuillez vérifier les piles remplaçables ou vous assurer que la batterie est complètement chargée.

GREENLEE.

www.greenlee.com

4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
