Caractéristiques techniques	Modèle : Burg Wächter Diplomat WTD 710 5 350 E
Dimensions	Dimensions extérieures : 710 x 350 x 350 mm
Poids	Poids : 50 kg
Capacité	Capacité de stockage : jusqu'à 5 classeurs A4
Matériaux	Acier de haute qualité
Système de verrouillage	Serrure à clé avec plusieurs points de verrouillage
Utilisation	Idéal pour un usage domestique ou professionnel pour le stockage sécurisé de documents
Maintenance	Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs
Sécurité	Résistance au feu et à l'eau selon les normes en vigueur
Informations générales	Garantie fabricant : 2 ans

FOIRE AUX QUESTIONS - Diplomat WTD 710 5 350 E Burg Wächter

Comment réinitialiser le code de sécurité du Burg Wächter Diplomat WTD 710 5 350 E ?

Pour réinitialiser le code de sécurité, ouvrez le compartiment de la batterie et appuyez sur le bouton de réinitialisation pendant 5 secondes. Ensuite, entrez votre nouveau code et confirmez-le.

Que faire si la serrure ne s'ouvre pas avec le code actuel ?

Vérifiez que vous entrez le code correctement. Si le problème persiste, remplacez les piles de la serrure ou consultez le manuel pour des instructions supplémentaires.

Comment remplacer les piles de la serrure ?

Ouvrez le compartiment situé à l'arrière de la serrure, retirez les anciennes piles et insérez des piles neuves de type AA en respectant la polarité.

Est-ce que le Burg Wächter Diplomat WTD 710 5 350 E est résistant aux intempéries ?

Oui, le Burg Wächter Diplomat WTD 710 5 350 E est conçu pour résister aux intempéries, mais il est recommandé de l'installer dans un endroit abrité pour prolonger sa durée de vie.

Où puis-je trouver le manuel utilisateur pour le Burg Wächter Diplomat WTD 710 5 350 E ?

Le manuel utilisateur peut être téléchargé sur le site officiel de Burg Wächter dans la section 'Support' ou 'Téléchargements'.

Que dois-je faire si la serrure se bloque ?

Essayer d'appliquer un lubrifiant spécifique pour serrure. Si elle se bloque encore, contactez le service client de Burg Wächter pour obtenir de l'aide.

La serrure fonctionne-t-elle avec un système de gestion à distance ?

Non, le Burg Wächter Diplomat WTD 710 5 350 E n'est pas équipé d'un système de gestion à distance. Il fonctionne uniquement avec un code de sécurité.

Quelle est la durée de vie des piles ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer entre 6 mois et 1 an. Vérifiez régulièrement leur état.

MODE D'EMPLOI Diplomat WTD 710 5 350 E Burg Wächter

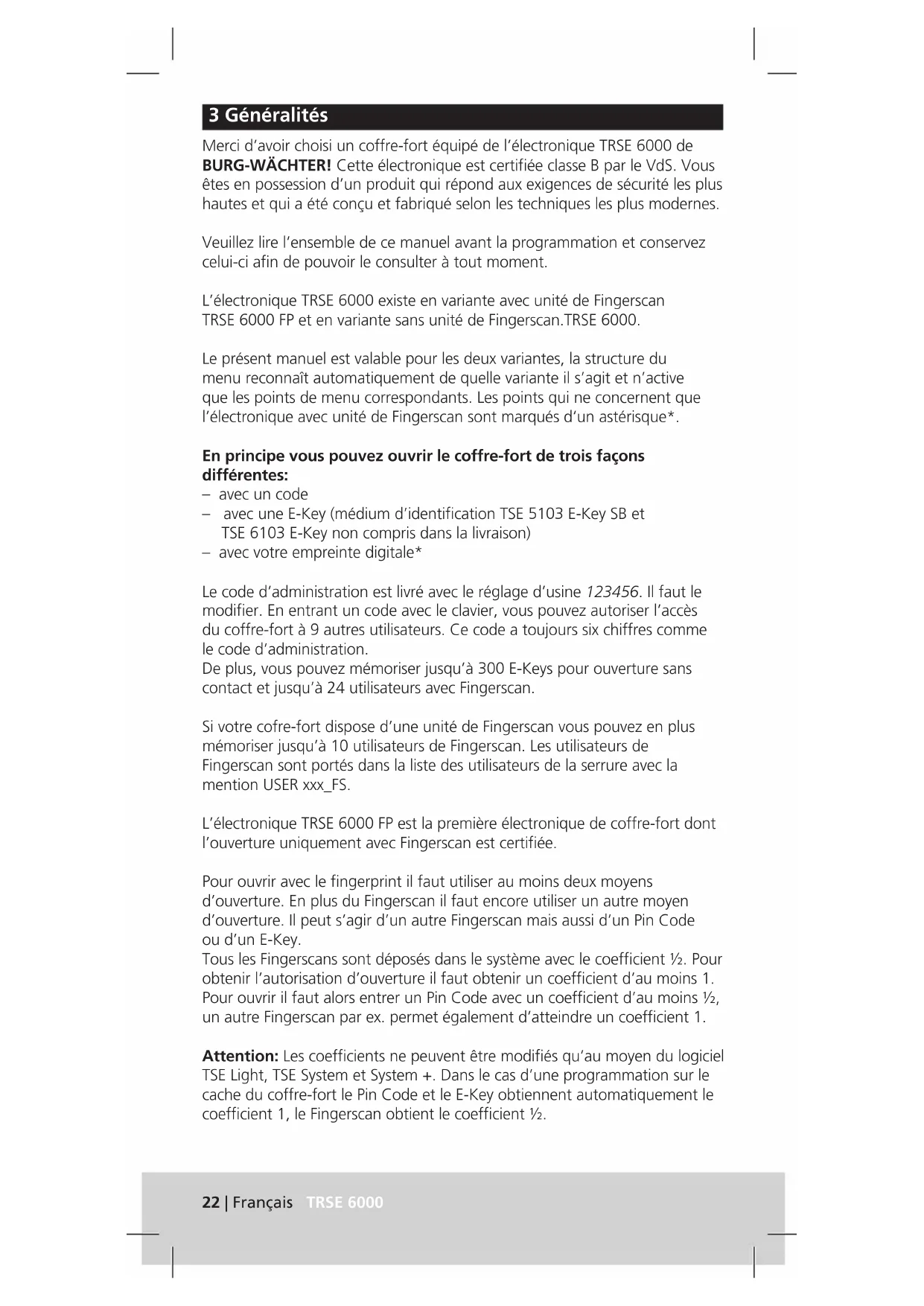

Merci d'avoir choisi un coffre-fort équipé de l'électronique TRSE 6000 de BURG-WÄCHTER! Cette électronique est certifiée classe B par le VdS. Vous êtes en possession d'un produit qui répond aux exigences de sécurité les plus hautes et qui a été conçu et fabriqué selon les techniques les plus modernes.

Veuillez lire l'ensemble de ce manuel avant la programmation et conservez-le afin de pouvoir le consulter à tout moment.

L'électronique TRSE 6000 existe en variante avec unité de Fingerscan. TRSE 6000 FP et en variante sans unité de Fingerscan. TRSE 6000.

Le présent manuel est valable pour les deux variantes, la structure du menu reconnaît automatiquement de quelle variante il s'agit et n'active que les points de menu correspondants. Les points qui ne concernent que l'électronique avec une unité de Fingerscan sont marqués d'un astérisque*.

En principe vous pouvez ouvrir le coffre-fort de trois façons différentes:

• avec un code
• avec une E-Key (médim d'identification TSE 5103 E-Key SB et TSE 6103 E-Key non compris dans la livraison)
• avec votre empreinte digitale*

Le code d'administration est livré avec le réglage d'usine 123456. Il faut le modifier. En entrant un code avec le clavier, vous pouvez autoriser l'accès du coffre-fort à 9 autres utilisateurs. Ce code a toujours six chiffres comme le code d'administration.

De plus, vous pouvez mémoriser jusqu'à 300 E-Keys pour ouverture sans contact et jusqu'à 24 utilisateurs avec Fingerscan.

Si votre coffre-fort dispose d'une unité de Fingerscan, vous pouvez en plus mémoriser jusqu'à 10 utilisateurs de Fingerscan. Les utilisateurs de Fingerscan sont portés dans la liste des utilisateurs de la serrure avec la mention USER xxx_FS.

L'électronique TRSE 6000 FP est la première électronique de coffre-fort dont l'ouverture uniquement avec Fingerscan est certifiée.

Pour ouvrir avec le fingerprint il faut utiliser au moins deux moyens d'ouverture. En plus du Fingerscan il faut encore utiliser un autre moyen d'ouverture. Il peut s'agir d'un autre Fingerscan mais aussi d'un Pin Code ou d'un E-Key.

Tous les Fingerscans sont déposés dans le système avec le coefficient 12. Pour obtenir l'autorisation d'ouverture il faut obtenir un coefficient d'au moins 1. Pour ouvrir il faut alors entrer un Pin Code avec un coefficient d'au moins 12, un autre Fingerscan par ex. permet également d'atteindre un coefficient 1.

Attention: Les coefficients ne peuvent être modifiés qu'au moyen du logiciel TSE Light, TSE System et System+. Dans le cas d'une programmation sur le cache du coffre-fort, le Pin Code et le E-Key obtiennent automatiquement le coefficient 1, le Fingerscan obtient le coefficient 12.

Temps de blocage: Pour se protéger de la manipulation frauduleuse, l'électronique fait fonction de blocage de la serrure du coffre-fort pendant 5 mn si l'on se trompe 3 x de code.

Après ces 5 mn, si l'on tape à nouveau un mauvais code, le coffre-fort se bloque pendant 10 mn et ainsi de suite. Pendant le temps de blocage, le display vous affiche un compte à rebours. Pendant ce temps, ni le code utilisateur, ni le code maître pourrait ouvrir le coffre-fort.

Pour systèmes de fermeture avec support de matériels de code par ex. e-key:

• Conserver le support de code à un endroit sur et accessible uniquement à la personne autorisée.
• En cas de perte du support de code, il faut immédiatement changer la serrure ou modifier le code pour une nouvelle fermeture respectivement bloquer ou effacer le code du support de code qui a été perdu.

Pour systèmes de fermeture avec entrée de code:

Veillez à ce que les codes et supports de code ne tombent pas entre les mains d'individus non autorisés. En conséquence, conservez codes et supports de code en lieu sûr afin qu'ils soient accessibles uniquement à des personnes autorisées. En cas de perte d'un code ou support de code, il est indispensable de changer de code / support de code ou de le/s remplacer.

• Le code de réglage d'usine doit être modifié dès la mise en service du cylindre.
• Les codes simples et facilement déchiffrables (par ex. 1, 2, 3, 4, 5, 6) ne doivent pas être utilisés.
• Ne pas employer en tant que code des données personnelles (par ex. dates d'anniversaire) ni d'autres données grâce auxquelles des personnes, qui ont connaissance de ces données via le détenteur du code, pourraient fermer le cylindre.
• Après avoir changé le code, le cylindre doit être contrôlé plusieurs fois avec la porte de sécurité ouverte.
• Attention: Toutes les modifications du code administrateur et du code utilisateur doivent être faites pendant que la porte est ouverte!
• Après avoir modifié le code du système de fermeture, il faut faire fonctionner celui-ci plusieurs fois avec le nouveau code pendant que la porte est ouverte.

3.1 Description des fonctions de base

Cette description vous permet de programmer vous-même votre serrure. Les instructions de programmation vous sont fournies sur display. Pour programmer la serrure (entrée au menu) veillez appuyer sur la touche «fonction» quand le symbole «M» apparait sur le display. Avec les touches «1» dérouler vers le haut (symbole sur display) et «2» dérouler vers le bas (symbole sur display) vous pouvez évoluer dans le menu. Quand le symbole «<» s'affiche sur le display, vous pouvez returner au niveau immédiatement supérieur avec la touche «Fonction», désissez un point de menu avec la

touche «Enter / On». Le symbole de batterie indique la charge actuelle de la batterie:

Batterie pleine

[Batterie épuisée (veuillez changer la batterie)]

Changement de batteries page 42

3.2 Description du processus de programmation et de commande:

La structure du menu est décrite aux pages suivantes. La manière de naviguer y est également décrite. De plus, les points de menu sont expliqués en détail.

Menu de changement de code

Changement de code administrateur et de code utilisateur

Menu langue

Réglage de langue

Menu de synchronisation e-key

Ce programme permet d'adapter le canal de E-Key au canal de l'unité d'entrée. Cette fonction devient nécessaire dès que le canal radio de cette unité d'entrée est changé bien qu'il y ait encore des E-Keys qui fonctionnent sur l'ancien réglage de canal radio.

Informations sur menu

• Affichage des numéros de version et de série
• SNA: Numéro de série serrure (avec entrée du code administrateur)

Administrateur de menu

Ceci comprend tous les menus qui ne sont accessibles qu'avec une autorisation d'administration. Liste détaillée:

Enregistrer un utilisateur:

Ici les utilisateurs peuvent être enregistrés. Un utilisateur peut avoir seulement un code, seulement une E-Key ou les deux. Pour un Fingerscan il faut always enregistrer un nouvel utilisateur.

Anatomiquement parlant, il y a toujours des personnes dont les empreintes digitales ne sont pas assez marquées pour le système. Pour des raisons de sécurité, ces doigts ne peuvent donc pas être enregistrés.

-Attribuer une e-key:

Ici on peut attribuer ultérieurement une E-Key à un utilisateur sélectionné.

Ici on peut effacer les utilisateurs et les E-Keys. Si un utilisateur est effacé, le code ainsi que la E-Key sont également effacés. Si on efface une E-Key, l'utilisateur reste enregistré. Pour effacer un Fingerscan, il faut également effacer l'utilisateur correspondant. Pour effacer tous les Fingerscans, veuillez utiliser «FS-RESET» (voir ci-dessous)*.

Entrée de l'heure et du format de l'horloge. L'horloge est formatée automatiquement entre deux heures. Un changement de batterie entre-temps et le changement entre heure d'été et heure d'hiver sont des exceptions.

Entrée de la date

- Canal radio:

Ici on peut régler le canal radio (12 canaux au choix). Ceci peut être nécessaire si le canal radio est déjà occupé par une autre application, par ex. WLAN. En cas de collision avec WLAN une distance de trois canaux est recommandée.

Si après plusieurs actionnements du E-Key la porte en question ne se débloque pas, cette fonction peut augmenter la priorité de la porte. Inversement, la priorité d'autres portes au voisinage immédiat peut également être réduite.

Il est recommandé d'appeler cette fonction quand plusieurs utilisateurs ont été effacés.

Enregistrer:

Après remplacement de l'unité de serrage ou du clavier, ces deux unités font l'objet d'une nouvelle synchronisation.

Tous les Fingerscans enregistrés sont effacés, cependant les utilisateurs correspondants demeurent.

En cas d'erreurs répétées lors de l'utilisation du Fingerscan, sélectionnez ce menu et suivez les indications affichées sur le display.

3.3 Structure du menu

Display Input

Administrator User E=Entrer

1. Ouverture du coffre-fort avec le code d'usine

• Appuyer sur la touche On/Enter. Le display affiche Code/Fingerp.

(Si vous électronique n'a pas de Fingerscan, le display affiche Code)

• Ici vous êtes invité à entrer le code administrateur (Réglage d'usine 123456)
• L'affichage "tourner le bouton" apparait sur le display

Attention: Le message "tourner le bouton" implique l'actionnement du bouton de l'unité serrure après l'utilisation du moyen d'ouverture.

2. Modification du code administrateur

Appuyer sur la touche On/Enter. L'affichage Code/Fingerp apparait sur le display. - Appuyer sur la touche Fonction. Menu modification de code s'affiche sur le display. Appuyer sur la touche On/Enter. L'affichage Administrateur apparait sur le display. Appuyer sur la touche On/Enter. L'affichage Ancient Code apparait sur le display. - Ici vous étes invité à entrer le code administrateur (Réglage d'usine 123456). Appuyer sur la touche On/Enter. L'affichage Nouveau Code apparait sur le display. - Entrée du nouveau code. Appuyer sur la touche On/Enter. L'affichage Repétition apparait sur le display. - Entrée du nouveau code. Appuyer sur la touche On/Enter. L'affichage Code modifie apparait sur le display.

3. Enregistrement d'un utilisateur avec code

Appuyer sur la touche On/Enter. L'affichage Code / fingerp. apparait sur le display. Appuyer sur la touche Fonction - Menu modification de code s'affiche sur le display - Appuyez la touche 2 pour parvenir au menu Administrateur. Appuyer sur la touche On/Enter - L'affichage Réglage Administrateur Enregistrement d'un utilisateur apparait sur le display - Appuyer sur la touche On/Enter - Affichage Enregister code apparait - Appuyer sur la touche On/Enter - Ici vous étes invité à entrer le code administrateur (Réglage d'usine 123456) - L'affichage Utilisateur 00x apparait - Veuillez entrer le code utiliser et confirmer avec Enter - Appuyer sur la touche On/Enter. L'affichage Confirmer Combinaison FS avec ENTER apparait sur le display.

• Appuyer sur la touche On/Enter respectivement sur la touche Fonction
• Après confirmation, apparait l'affichage Mémoriser avec touche ON

4. Enregistrer un utilisateur avec une e-key

Appuyer sur la touche On/Enter - L'affichage Code/Fingerp. apparait sur le display - Appuyer sur la touche Fonction

• Menu de modification de code s'affiche sur le display
• Appuyez sur la touche 2 pour parvenir au menu Administrateur. Appuyer sur la touche On/Enter.
• L'affichage "Réglage Administrateur Enregistrement d'un utilisateur" apparait sur le display
• Appuyer sur la touche On/Enter Le display affiche Établir une E-Key Appuyer sur la touche On/Enter
• Ici vous êtes invité à entrer le code administrateur (Réglage d'usine 123456)
• L'affichage "Confirmer Combinaison FS avec ENTER" apparait sur le display
• Appuyer sur la touche On/Enter respectivement sur la touche Fonction Le display affiche User 00x Enregister E-Key avec ENTER Appuyer sur la touche On/Enter
• Veuillez mesurer la E-Key en mode de programmation
• Le display affiche E-Key en mode de programmation, continuez avec Enter
• Appuyer sur la touche On/Enter
• Après confirmation apparait l'affichage Mémoriser avec touche ON

1 Si le message Confirmez la combinaison FS avec ENTER apparait sur le display, il faut choisir entre établir un utilisateur avec le droit d'ouverture 1 (droit unique d'ouverture) ou avec un demi-droit d'ouverture.

Droit unique d'ouverture Appuyez sur la touche Fonction Demi-droit d'ouverture Appuyez sur la touche ENTER Lors de l'établissement d'un demi-droit d'ouverture, le Pin Code ne donne l'autorisation d'ouverture qu'en combinaison avec un autre moyen d'ouverture, par ex. Fingerprint.

5. Enregistrer un utilisateur avec fingerprint*

Appuyer sur la touche On/Enter L'affichage Code/Fingerp. apparait sur le display - Appuyer sur la touche Fonction Le display affiche Menu modification de code - Appuyez sur la touche 2 pour parvenir au menu Administrateur Appuyer sur la touche On/Enter - L'affichage Réglage Administrateur Établit un utilisateur apparait sur le display Appuyer sur la touche On/Enter - En appuyant plusieurs fois sur la touche 2 vous arriverez au menu établir empreinte digitale Appuyer sur la touche On/Enter - Ici vous êtes invité à entrer le code administrateur (Réglage d'usine 123456)

L'affichage Établir empreinte digitale apparait sur le display L'affichage Enregistrer empreinte digitale apparait sur le display - Veuillez passer le doigt plusieurs fois sur le capteur en suivant les instructions du display. - Si l'enregistrement a réussi, l'affichage Utilisateur xxx enregistré apparait

Attention: Lors de l'enregistrement d'un Fingerprint, il est important de tirer le doigt régulièrement et en ligne droite au-dessus du capteur. Suivez les indications du display. L'empreinte ne peut être enregistrée que si le doigt a été mémorisé en qualité optimale.

6. Ouvrir avec le fingerprint*

• Appuyer sur la touche On/Enter
• L'affichage Code/Fingerp. apparait sur le display Tirez le doigt correspondant sur le capteur
• Brève apparition du message coefficient non atteint. L'affichage Code/Fingerp. apparait sur le display.
• Veuillez utiliser un moyen d'ouverture supplémentaire (un autre doigt, code ou E-Key). L'affichage "actionner le bouton" apparait sur le display.

7. Effacer une empreinte digitale*

Appuyer sur la touche On/Enter - L'affichage Code/Fingerp. apparait sur le display - Appuyer sur la touche Fonction - Le display affiche Menu modification de code - Appuyez la touche 2 pour parvenir au menu Administrateur Appuyer sur la touche On/Enter - L'affichage Réglage Administrateur Établit un utilisateur apparait sur le display - Appuyez la touche 2 pour parvenir au menu Administrateur Effacer les réglages Appuyer sur la touche On/Enter - Le display affiche Effacer l'utilisateur - Appuyer sur la touche On/Enter - Ici vous estes envite a entrer le code administrateur (Réglage d'usine 123456) - Ici vous doivent avoir le contrôle sur l'utilisation de la couche 1 ou 2 - Appuyer sur la touche On/Enter L'affichage Effacer les données avec touche On! apparait sur le display Appuyer sur la touche On/Enter L'affichage Données effacées apparait sur le display

Avec la touche On/Enter vous pouvez effacer d'autres utilisateurs. Avec la touche Fonction vous pouvez remonter de plusieurs niveaux dans le menu jusqu'à l'entrée du code.

3.5 Messages d'erreurs

Les différents affichages sur display des erreurs qui peuvent survenir lors de l'enregistrement d'une empreinte digitale respectivement lors de l'ouverture sont listés dans la suite:

Message d'erreur Élimination des causes
trop rapide! Veuillez répétér	Tirez plus lentement le doigt sur le capteur
trop en biais! Veuillez répétér	Tirer le doigt en ligne droite sur le capteur
trop court! Veuillez répétér	Tirer le doigt sur le capteur de sorte qu'une surface plus grande du doigt puisse être lue
Position au milieu et répétér!	Veuillez centrer votre doigt au-dessus du capteur

Veuillez aider à éliminer les déchets. Si, à un moment, vous avez l'intention de liquider le dispositif, veuillez considérer que plusieurs parties de ce dispositif sont en matières précieuses qui peuvent être recyclées.

Nous attirons votre attention que les appareils électriques et électroniques ne doivent pas être mis dans les ordures ménagères mais doivent être collectés séparément. Veuillez vous renseigner auprès de l'autorité compétente de votre commune en ce qui concerne les points de collecte des déchets électriques.

Par la présente, la société BURG-WACHTER KG atteste que l'appareil présent correspond à la directive 2014/53/UE, (RED) 2014/30/UE (EMC) et 2011/65/UE (RoHS).

Le texte complet de cette déclaration de conformité est disponible à l'adresse www.burg.biz suivante.
