Type de produit	Moniteur pour bébé (babyphone)
Marque	Babymoov
Modèle	YOO MOOV (YOO View)
Technologie	2,4 GHz FHSS numérique
Portée maximale	300 m en champ libre (environ 100 m en intérieur)
Écran	Couleur 4,3 pouces
Caméra	Motorisée avec rotation 360° et inclinaison
Vision nocturne	Automatique
Talkie-walkie	Oui (communication bidirectionnelle)
Zoom numérique	x2
Berceuses	5 mélodies intégrées
Veilleuse	Oui, avec choix de couleur et mode kaléidoscope
Mode VOX	Activation vocale avec sensibilité réglable (Silencieux, Moyen, Fort, Off)
Alarme hors de portée	Oui
Indicateur de niveau de batterie	LED : vert (normal), rouge (faible), orange (chargement)
Alimentation	Adaptateur secteur 100-240 V AC, 50/60 Hz, 5 V DC, 1000 mA
Batterie du récepteur	Lithium-Polymère rechargeable 3,7 V, 1440 mAh
Fréquence radio	2 400 à 2 483,5 MHz
Puissance maximale (caméra)	19,09 dBm (e.i.r.p.)
Puissance maximale (récepteur)	17,89 dBm (e.i.r.p.)
Température de fonctionnement	0 °C à +40 °C
Accessoires inclus	Caméra, récepteur, accroche murale, batterie, câbles USB, manuel d'utilisation
Fixation murale	Oui, accroche murale incluse
Sécurité	Ne pas exposer à l'eau, distance minimale de 20 cm, utiliser batterie d'origine
Entretien	Nettoyer avec un chiffon sec, ne pas démonter

FOIRE AUX QUESTIONS - YOOMOOV BABYMOOV

Comment connecter la caméra au récepteur ?

Allumez la caméra et le récepteur. Accédez au menu du récepteur, sélectionnez Caméra, puis Ajouter Caméra, choisissez cam1, validez, puis appuyez sur le bouton ON/OFF de la caméra pendant 5 secondes jusqu'au bip. La connexion est établie.

Que faire en cas de perte de signal ?

Vérifiez que la distance entre la caméra et le récepteur ne dépasse pas la portée (environ 100 m en intérieur). Rapprochez les appareils. Éloignez-les d'autres appareils électriques qui pourraient causer des interférences.

Comment régler la sensibilité du mode VOX ?

Accédez au menu du récepteur, sélectionnez VOX. Choisissez entre Silencieux, Moyen ou Fort selon le niveau de bruit de bébé nécessaire pour activer l'unité parents. Utilisez les flèches pour ajuster.

Comment utiliser la veilleuse et les berceuses ?

Depuis le menu du récepteur, sélectionnez Veilleuse pour choisir une couleur ou le mode kaléidoscope. Sélectionnez Berceuse pour choisir parmi 5 mélodies diffusées par la caméra.

Comment charger la batterie du récepteur ?

Connectez le câble USB au port micro USB du récepteur et à un adaptateur secteur (5V/1000 mA). Le voyant devient rouge pendant le chargement. Avant la première utilisation, chargez au moins 3 heures.

Puis-je connecter plusieurs caméras ?

Oui, le récepteur peut être appairé avec plusieurs caméras YOO-Moov. Pour ajouter une caméra, suivez la procédure d'ajout dans le menu. Pour supprimer, sélectionnez Supprimer Caméra.

L'écran affiche une image en noir et blanc, est-ce normal ?

Oui, cela signifie que le mode vision nocturne est activé en raison d'une faible luminosité. Augmentez la lumière dans la chambre pour repasser en mode jour.

Comment fixer la caméra au mur ?

Utilisez l'accroche murale fournie. Vissez-la sur la base de la caméra, puis réglez l'angle en desserrant la vis. Fixez ensuite la caméra au mur.

Quels sont les risques liés à la batterie ?

Utilisez uniquement la batterie d'origine. Ne l'exposez pas à la chaleur, à l'eau, ne la percez pas et ne tentez pas de la démonter : risque d'explosion. Remplacez-la par une batterie équivalente fournie par le fabricant.

Comment nettoyer le babyphone ?

Débranchez l'appareil. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne plongez pas dans l'eau.

MODE D'EMPLOI YOOMOOV BABYMOOV

La présente déclaration de conformité est établie sous la seule responsabilité de son signataire.

Parc Industriel des Gravanches

16, rue Jacqueline Auriol

63051 Clermont-Ferrand cedex 2

France

Déclarez bien le produit suivant

Modèle: YOO View

Référence : A014417

Modèle: BMB-BT YSP-CO

est conforme aux législations d'aménagement de l'Union applicable :

- Directive 2014/30/UE : Compatibilité électromagnétique

Directive 2014/35/UE : Base de tension

- Directive 2014/53/UE : Equipements radioclectiques :

aussi qu'aux normes barreuxées par les appliqués :

CEM: EN 301489-1 V2.1.1 (2017-02)

EN 30148017V3.1.1(2016-11)

Radio: CN 300 029 V2.1.1 (2016-11)

Santé: EN 62311:9008

Sécurité : EN 62368-1 :2014-A11:2017

Signé par et au nom de

Nom: M. Laurent Windenberg

Fonction: Directeur Marketing

Signature

Date: 2005/04/01 Lieu: Clermont-Ferrand

Parc Industriel des Gravanches

16, rue Jacqueline Auriol

63051 Clermont-Ferrand cedex 2

France

Merci d'avoir choisi notre babyphone Yoo-Moov. Nous vous invitons à lire attentivement cette notice d'utilisation, afin d'exploiter au mieux votre appareil et lui assurer une durée de vie optimale. Toutefois, si vous observez un défaut ou si vous rencontrez un quelconque problème, veuillez contacter notre SERVICE CONSOMMATEUR.

• Technologie 2.4 GHz digital FHSS. - Portée de 300 m dans un espace ouvert. Les mentionnées sur le pack sont des portées mesurées champs libre, Il faut diviser la portée annoncée par 3 pour avoir une estimation de la portée en champs réel (présence de murs...). - Écran couleur 4.3". - Caméra motorisée : possibilité de contrôler depuis le récepteur les mouvements de la caméra (inclinaison et rotation). - Indicateur de température de la chambre de bébé sur l'écran. - Vision nocturne automatique pour une meilleure visibilité dans le noir.

• Contrôle à distance de la caméra pour voir le bébé pendant porté essommeil. • Fonction talkie-walkie, pour parler à bébé.
• Fonction zoom (x2).
• Alarme hors de portée.
• Indicateur de niveau de batterie.
• Fonction veilleuse et berceuse (jusqu'à 5 mélodies).
• Fonction VOX.
• Le récepteur est équipé d'une batterie Lithium rechargeable.
• Alarmes sonores hors de portée et batterie faible.

Avertissements

• Le babyphone Yoo-Moov ne doit pas être perçu comme un appareil médical. En plus de l'utilisation du babyphone Yoo-Moov, il est vivement recommandé que votre bébé fasse régulièrement l'objet d'un contrôle direct de la part d'un adulte.
• Les bébés prématurés ou les enfants considérés comme à risque doivent faire l'objet d'un contrôle par votre pédiatre ou autre personnel de santé.
• Ne vous éloignez jamais de votre enfant hors de la maison, même un court instant.
• Ne pas laisser à la portée des enfants,
• Ne pas utiliser le babyphone Yoo-Moov près d'une source d'eau (salle de bain, évier).
• L'appareil ne doit pas être exposé à des égouttements ou éclaboussements et aucun objet contenant des liquides, comme des vases, ne doit être placé sur l'appareil.
• Utilisez toujours la batterie du récepteur fournie par le fabricant : si la batterie est endommagée, contactez notre service après-vente.
• Pour une utilisation optimale de votre babyphone Yoo-Moov, et pour limiter toute interférence, nous vous recommandons de ne brancher aucun autre appareil électrique sur la même prise que votre babyphone Yoo-Moov (n'utilisez pas de bloc multiprise).
• Risque d'explosion si la batterie n'est pas correctement remplacée. Remplacer seulement avec la même ou un type de batterie équivalente fournie par le fabricant.
• Les batteries (compartiment batterie ou batteries installées) ne doivent pas être exposées à une chaleur excessive comme l'ensoleillement, le feu ou toute autre source de chaleur.
• Les adaptateurs ou prises (port USB) doivent être accessibles et facilement déconnectables en cas de danger.
• Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre l'émetteur d'ondes et votre corps.
• CONSERVEZ LA NOTICE D'UTILISATION POUR CONSULTATION ULTÉRIEURE.
• L'installation doit être effectuée par un adulte.
• Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec.
• Ne placez pas la caméra ou les cordons dans le berceau ou à la portée du bébé.
• Tenez les cordons hors de la portée des enfants

NE PAS EXPOSER LA BATTERIE À LA CHALEUR OU À L'EAU, NE PAS PERCER OU ESSAYER DE DÉMONTER LA BATTERIE : RISQUE D'EXPLOSION.

Précautions d'emploi

• N'utilisez que les câbles USB fournis. L'utilisation d'autres câbles USB est susceptible d'endommager le babyphone.
• Lorsque vous n'utilisez pas le babyphone pendant une période prolongée, retirez la batterie du récepteur pour éviter tout dommage lié à une fuite de batterie.
• Débranchez l'adaptateur secteur de la prise murale lorsque vous n'utilisez pas le babyphone.
• Le babyphone fonctionne mieux dans une plage de température comprise entre 0 °C et + 40 °C
• N'exposez pas, de manière prolongée, le babyphone aux rayons directs du soleil et ne le placez pas à proximité d'une source de chaleur, dans une pièce humide,

Très poussiéreuse. - Ne démontez pas l'appareil : il ne contient aucune pièce susceptible d'être utilisée de manière isolée. - Les équipements électriques et électroniques font l'objet d'une collecte sélective. Ne pas se débarrasser des déchets d'équipements électriques et électroniques avec les déchets municipaux non triés, mais procéder à leur collecte sélective. Ce symbole indique à travers l'Union Européenne que ce produit ne doit pas être jeté à la poubelle ou mélangé aux ordures ménagères, mais faire l'objet d'une collecte sélective.

Accessoires standards

a. Caméra b. Récepteur c. Accroche murale

d. Batterie Lithium-Polymère rechargeable 1440 mAh

e. Cables USB f. Manuel d'utilisation

1. Microphone
2. Veilleuse
3. Bouton ON/OFF et d'appairage
4. Port micro USB d'alimentation
5. Détecteur de luminosité
6. Base motorisée

Récepteur

1. Bouton ON/OFF
2. Bouton « Répondre à bébé »
3. Bouton « Menu »

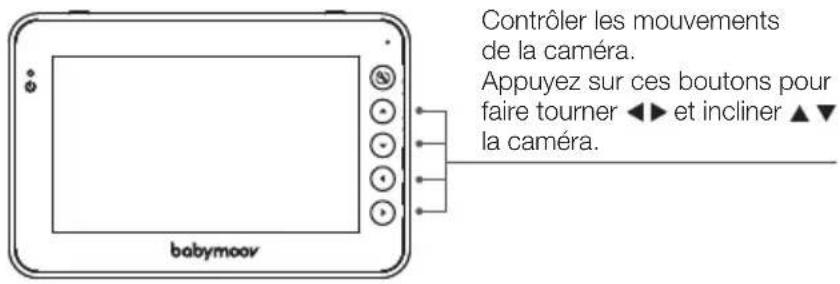

4. Bouton « Flèches » d'orientation de la caméra
5. LED : Vert, le récepteur est allumé ; rouge, le récepteur est en chargement.
6. Écran couleur 4,3"
7. Haut-parleur
8. Compartiment batterie lithium
9. Port micro USB d'alimentation
10. Pied de stabilisation

Installation de l'appareil

Placez la caméra sur une surface plane et à une distance comprise entre 1 m et 2,50 m de la tête du bébé. Orientez l'objectif de la caméra et le microphone vers le bébé.

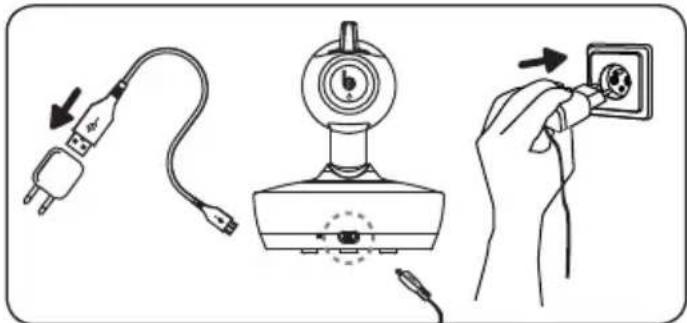

A. caméra

(Vous pouvez utiliser les câbles USB fournis ou des adaptateurs secteur 5V DC/1000 mA).

1. Connectez la prise de sortie du câble USB sur le port micro USB (4) de la caméra en veillant bien à ce que l'orientation soit correcte. Fixez le câble USB sur une prise USB (NON FOURNIE) et branchez l'ensemble au mur.

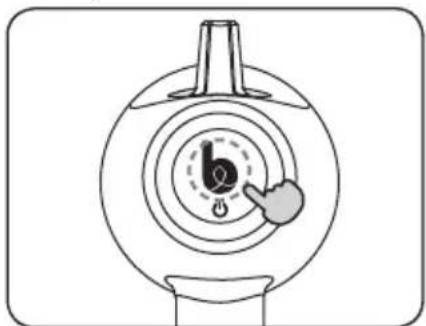

1. Pour allumer votre caméra, appuyez brièvement (moins de 3 s) sur le bouton ON/OFF b. Le bouton « b » diffuse une lumière bleue.

B. récepteur

La batterie rechargeable 1440 m Ah Li est déjà installée dans le récepteur.

1. Connectez la prise de sortie du câble USB sur le port USB (15) en veillant bien à ce que l'orientation soit correcte. Fixez le câble USB sur une prise USB (NON FOURNIE) et branchez l'ensemble au mur.

1. Pour allumer votre récepteur, appuyez sur le bouton ON/OFF du récepteur.

1. Le voyant d'alimentation passera au vert.

N. B. : avant la première utilisation du récepteur, chargez la batterie pendant au moins 3 heures.

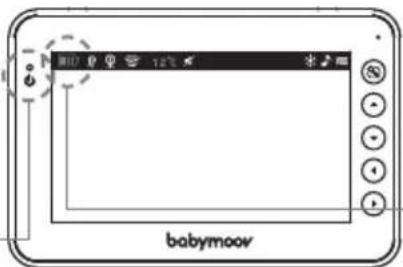

Statut et rechargement de la batterie

- Vert : niveau de batterie correct.

• Rouge: batterie faible.
• Orange : rechargement de la batterie, récepteur éteint.
• Clignote en vert : rechargement de la batterie, récepteur allumé.

Indicateur niveau de batterie, clignote lorsque la batterie est très faible.

Changement de la batterie

En cas de nécessité et pour faire un reboot, débranchez le câble USB.

N. B. : Pensez à débrancher l'adaptateur secteur une fois que la batterie est complètement rechargée. Pour une plus longue durée de vie de la batterie et une meilleure autonomie, ne laissez pas la batterie déchargée trop longtemps.

AVERTISSEMENT : N'UTILISEZ QUE LA BATTERIE ORIGINALE OU CELLE FOURNIE PAR LE REVENDEUR. GARDEZ LA BATTERIE HORS DE PORTÉE DES ENFANTS.

MISE EN ROUTE DE L'APPAREIL

1. Accédez au menu principal &

ATTENTION : La caméra tourne à 360°. Elle fait un tour complet puis se stoppe (butée de sécurité pour protéger le système de motorisation). Pour repartir dans l'autre sens, utilisez les flèches ◀▶.

A. connexion entre la caméra et le récepteur

Le processus de connexion (appairage) permet de connecter le récepteur avec la caméra de façon à ce qu'ils communiquent sans que d'autres appareils (même d'autres caméras Yoo-Moov) ne puissent interférer avec le récepteur ou recevoir votre signal.

1. Accédez au menu principal &
2. Sélectionnez la rubrique « Caméra ». Utilisez les boutons flèches ◀▶ présents sur le récepteur pour naviguer.

1. Sélectionnez la rubrique « Ajouter Caméra ». Utilisez les boutons flèches ▲▼ présents sur le récepteur pour naviguer.

1. Appuyez sur le bouton 8 pour valider.

1. Choisissez cam1. Appuyez sur le bouton 8 pour valider.

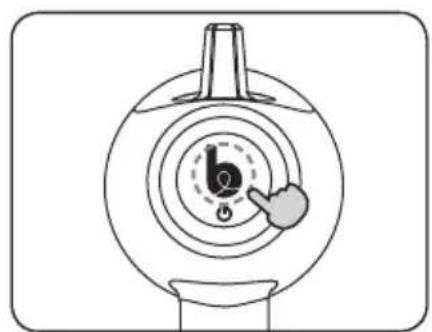

1. Allumez la caméra et appuyez 5 s sur le bouton. Le « bip » signifie que la caméra est connectée au récepteur.

Félicitations ! Votre caméra est connectée !

N. B. : vous ne pouvez connecter au récepteur que des caméras YOO-Moov. En cas d'échec de connexion, supprimez la caméra et refaite les étapes 1 à 6.

B. déconnecter une ou plusieurs caméras

1. Sélectionnez « Supprimer Caméra ».

1. Sélectionnez la caméra à supprimer.

1. Appuyez sur le bouton pour valider.

Pour toutes ces icônes :

appuyez sur ⚙ pour sortir du Menu ou attendre 10 secondes d'inactivité.

Concernant l'icône ⚙ : si vous êtes en train d'ajouter ou de supprimer une caméra et que vous souhaitez sortir du Menu, il faut appuyer plusieurs fois sur les flèches ◀ pour revenir sur

Appuyez sur S pour sortir du Menu ou attendre 10 secondes d'inactivité.

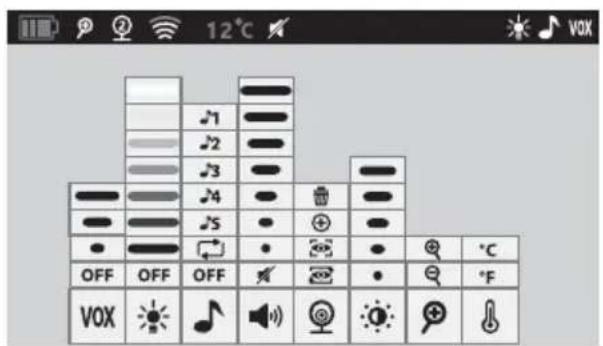

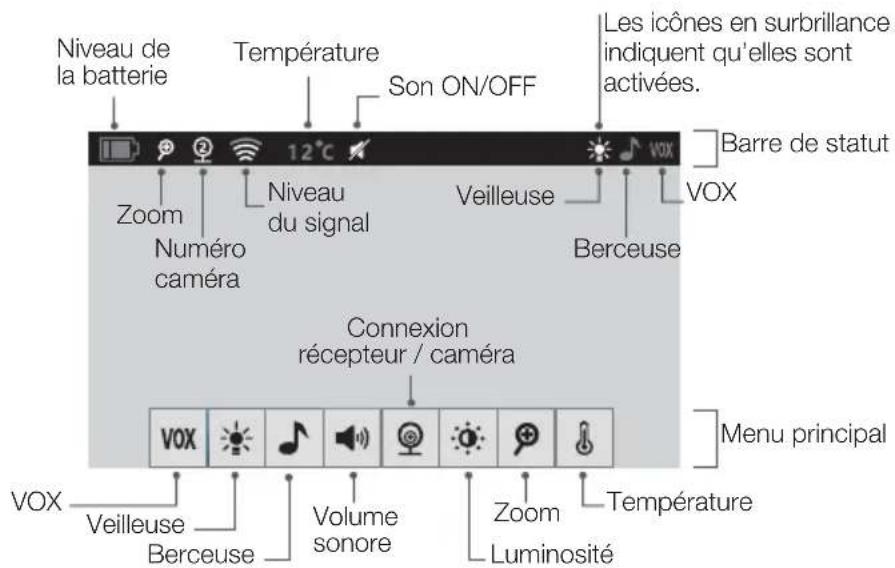

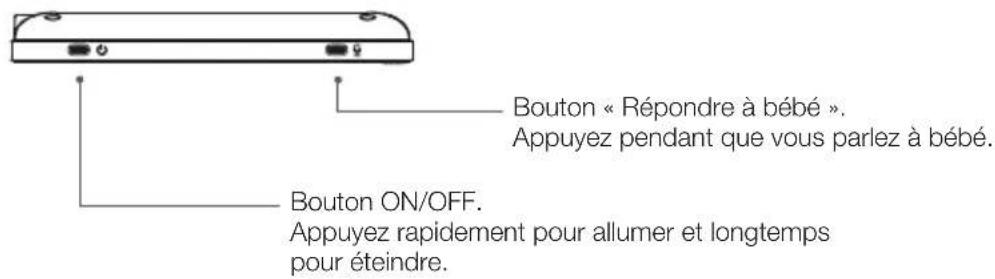

Fonctionnement du récepteur

a. Accédez au menu principal. b. Appuyez sur le bouton pour valider. c. Pour sortir du Menu, se référer au paragraphe C dans la catégorie « CONNEXION DE LA CAMERA AU RÉCEPTEUR ».

Utilisez les boutons flèches présents sur le récepteur pour naviguer.

Veilleuse. Sélectionnez la couleur de la veilleuse ou lancez le mode kaléidoscope.

Berceuse. Sélectionnez et lancez les berceuses diffusées par la caméra.

Volume sonore. Ajustez le volume du son sur le récepteur.

Luminosité. Ajustez l'intensité lumineuse de l'écran du récepteur.

Activation et ajustement de la sensibilité du mode VOX

Silencieux : Bébé fait un peu de bruit pour activer l'unité parents.

Moyen : Bébé fait plus de bruit pour activer l'unité parents.

Fort : Bébé fait beaucoup de bruit pour activer l'unité parents.

OFF : Le mode VOX est éteint et l'unité parents est allumée tout le temps.

Zoom

Agrandir Réduire

Température en Celsius Température en Fahrenheit

Accroche MURALE

1. Vissez l'accroche murale sur la base de la caméra.
2. Réglez l'angle de l'accroche murale en déserrant la vis puis resserrez pour fixer l'angle choisi et sécuriser la caméra.

Problème Causes	possibles Solutions
Aucun son, aucune image dans le récepteur.	La sensibilité du microphone est trop basse.L'adaptateur secteur n'est pas correctement raccordé à l'émetteur.Mode VOX activé.Batterie déchargée.	Augmentez le volume du récepteur.entérifiez le branchement.Appuyez sur un bouton pour activer l'écran.Chargez votre récepteur.
Transmission permanente.	La sensibilité du mode VOX est trop élevée.	Diminuez la sensibilité du mode VOX.
Alarme hors de portée activée en permanence.	La distance entre la caméra et le récepteur excède le rayon d'action.	Rapprochez le récepteur et la caméra.
L'image à l'écran n'est pas homogène.L'image "perte de signal" s'affiche.	Les limites du rayon d'action sont atteintes.L'émetteur ou la caméra est situé à côté d'autres appareils électriques.	Rapprochez le récepteur de la caméra.Eloignez les appareils électriques ou la caméra pour l'éloigner de la source d'interférence.
L'image à l'écran se fige ou s'affiche en noir et blanc.	L'intensité lumineuse est trop faible dans chambre de bébé, le mode vision nocturne est activé.	Augmentez la luminosité dans la chambre du bébé si vous voulez repasser en mode jour.
Rayon d'action trop réduit.	Cloison / murs trop épais entre caméra et récepteur.	Déplacez la caméra et le récepteur.

• Fréquence : 2400 MHz ~ 2483,5 MHz
• Puissance de sortie maximale. Caméra : 19.09 dBm (e. i. r. p.) Récepteur : 17.89 dBm (e. i. r. p.)
• Valeurs d'entrée nominales : 100 – 240 VAC, 50/60 Hz, 0.2 A • Valeurs de sortie nominales : 5.0 VDC - 1 000 mA
• Batterie : LI-ION Polymer 3,7 V / 1440 mAh

Modèle : ZD5C050100EUDW

Version du matériel : V02

Nocturne veilleuse Sélectionnez la couleur de la veilleuse ou lancez le mode kaléidoscope.
