Marque	JENN-AIR
Modèle	JMC2430LL
Type de produit	Four à micro-ondes combiné (gril, convection, micro-ondes, vapeur)
Couleur	Inox (estimation)
Alimentation électrique	120 V, 20 A, 60 Hz
Fusible de ligne	20 A
Puissance micro-ondes	1000 W (estimation)
Puissance gril	Élément de cuisson au gril (9 Ω)
Puissance convection	Élément de cuisson par convection (12 Ω)
Capacité	Environ 1,5 pi³ (estimation)
Fonctions principales	Micro-ondes, gril, convection, vapeur, combinaison, décongélation, réchauffage
Écran tactile	Oui, avec menu de diagnostic
Sécurité	Contacteurs d'interverrouillage de porte, fusible de sécurité, thermostat de cavité
Nettoyage	Essuyer avec un chiffon humide ; éviter les nettoyants abrasifs
Poids	Environ 25 kg (estimation)
Dimensions (L x H x P)	Environ 60 x 40 x 50 cm (estimation)
Pièces détachées disponibles	Magnétron, onduleur, gestionnaire, thermistances, moteurs, éléments chauffants
Réparabilité	Pièces accessibles par le dessus ; diagnostic via mode service

FOIRE AUX QUESTIONS - JMC2430LL JENN-AIR

Comment accéder au mode diagnostic du four JMC2430LL ?

Appuyez sur KITCHEN TIMER > TOOLS > KITCHEN TIMER à trois reprises. Toutes les touches s'allument lorsque le mode diagnostic est actif.

Que signifie le code d'erreur F1 E4 ?

Il indique une erreur du relais 4903 du four à micro-ondes. Vérifiez le contacteur de porte et le relais sur le gestionnaire.

Comment effacer l'historique des codes d'erreur ?

En mode diagnostic, sélectionnez Error Diagnostics puis appuyez sur Clear History.

Pourquoi le four ne chauffe-t-il plus en micro-ondes ?

Vérifiez que la porte ferme correctement, que le contacteur d'interverrouillage fonctionne et qu'une charge (tasse d'eau) est présente. Consultez le code d'erreur via le diagnostic.

Comment tester le capteur d'humidité ?

Débranchez le connecteur P23 sur le gestionnaire et mesurez la résistance entre broches 1-3 et 2-3 : elle doit être d'environ 2,8 kΩ à température ambiante.

Comment nettoyer ce four à micro-ondes ?

Utilisez un chiffon doux et humide. Ne pas utiliser de nettoyants abrasifs. Nettoyez le plateau tournant avec de l'eau savonneuse.

Que faire si l'écran tactile ne répond plus ?

Débranchez le four 10 secondes, puis rebranchez. Si le problème persiste, remplacez le tableau de commande.

Comment changer la lampe intérieure ?

Débranchez le four, retirez le panneau supérieur. La lampe à halogène se trouve en haut de la cavité. Remplacez-la par une pièce identique (3 Ω environ).

Peut-on utiliser du métal dans ce four ?

Non, sauf indication contraire dans le manuel. Le métal peut provoquer des arcs électriques et endommager l'appareil.

Où trouver le numéro de série ?

Il est affiché en mode diagnostic sous System Information > Serial #.

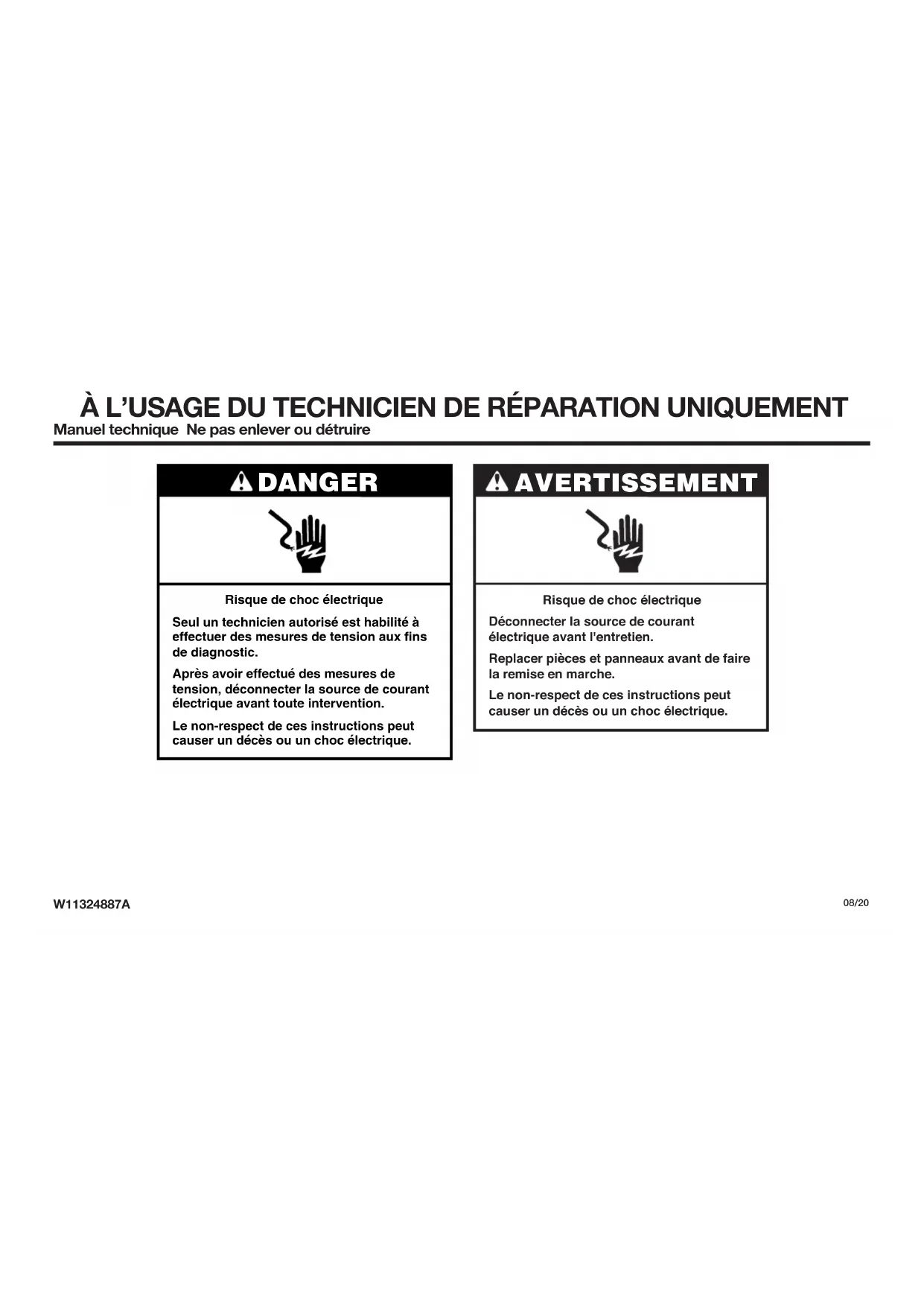

MODE D'EMPLOI JMC2430LL JENN-AIR

Manuel technique. Ne pas enlever ou détruire.

Risque de choc électrique

Seul un technicien autorisé est habilité à effectuer des mesures de tension aux fins de diagnostic.

Après avoir effectué des mesures de tension, déconnecter la source de courant électrique avant toute intervention.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Mesures de tension - information de sécurité

Lors des mesures de tension, observer les précautions suivantes :

■ Vérifier que les commandes sont à la position d'arrêt afin que l'appareil ne se mette pas en marche lors de la mise sous tension. ■ Ménager un espace adéquat libre de toute obstruction pour l'exécution des mesures de tension. ■ Maintenir toute personne présente à distance de l'appareil pour éviter tout risque de blessure. ■ Toujours utiliser les instruments et outils de test appropriés. ■ Après les mesures de tension, veiller à toujours déconnecter la source de courant électrique avant toute intervention.

Important: circuits électroniques sensibles aux décharges électrostatiques

Le risque de décharge électrostatique est permanent. Une décharge électrostatique peut détruire ou détériorer les circuits électroniques de la machine. La nouvelle carte peut sembler fonctionner correctement après la réparation, mais une décharge électrostatique peut lui avoir fait subir des contraintes qui provoqueront une défaillance plus tard.

Utiliser un bracelet de décharge électrostatique. Connecter le bracelet de décharge électrostatique au point vert de raccordement à la terre ou à une surface métallique non peinte à l'intérieur de l'appareil.

-OU-

Toucher plusieurs fois de suite avec le doigt un point vert de raccordement à la terre ou une surface métallique non peinte à l'intérieur de l'appareil.

■ Avant de retirer la pièce de son emballage, placer le sachet antistatique en contact avec

■ Éviter de toucher les composants électroniques ou les broches de contact ; manipuler les circuits électroniques de la machine uniquement par les bords.

■ Lors du remballage de circuits électroniques défectueux dans le sachet antistatique, observer les instructions ci-dessus.

Précautions à observer avant et DURANT les réparations pour éviter une exposition excessive à l'énergie des micro-ondes

a. Ne pas laisser fonctionner le four lorsque la porte est ouverte. b. Sur chaque four, avant d'alimenter le magnétron ou une autre source de micro-ondes, exécuter les contrôles de sécurité suivants et effectuer les réparations nécessaires:

1. Système d'interverrouillage – fonctionnement correct
2. Porte – fermeture correcte
3. Joint et surfaces de scellement (formation d'arcs, usure et autres détériorations)
4. Charnières et loquets – détérioration ou ajustement déficient (desserrage)
5. Indices de détérioration par chute ou emploi abusif

c. Avant de déclencher la production de micro-ondes pour des opérations de test ou inspection dans les compartiments de génération de micro-ondes, contrôler magnétron, guide d'ondes/canal de transmission et cavité–contrôler/vérifier alignement correct, intégrité, connexions. d. Avant de remettre le four à son propriétaire, toute défectuosité ou déficience d'ajustement de composant affectant interverrouillage, moniteur, joint de porte et génération/transmission des microondes devra être éliminée par réparation/remplacement/réglage conformément aux procédures décrites dans ce manuel. e. Avant de remettre le four à son propriétaire, effectuer un contrôle des fuites du four à micro-ondes pour vérifier la conformité aux prescriptions de la norme fédérale de performance. f. Ne pas tenter de faire fonctionner le four si le hublot de la porte est brisé.

Diagnostic

IMPORTANT : Avant de mettre sous tension le magnétron du four à micro-ondes, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes. Débrancher le four ou déconnecter la source de courant électrique avant d'exécuter les contrôles suivants :

■ La corrosion des pièces de connexion est une cause potentielle d'anomalie de fonctionnement des commandes. Inspector les connexions et contrôler la continuité des circuits à l'aide d'un ohmmètre. ■ Exécuter tous les tests ou contrôles à l'aide d'un voltmètre ou multimètre d'une sensibilité de 20 000 Ω par volt CC ou plus. Contrôler toutes les connexions avant de remplacer des composants; rechercher conducteurs brisés ou mal branchés, connexions mal réalisées ou fils insuffisamment engagés dans les connecteurs. Un faisceau de câblage endommagé doit être remplacé dans son intégralité. Ne pas reconstituer un faisceau de câblage. ■ Exécuter les mesures de résistance après avoir débranché le cordon d'alimentation de la prise de courant et déconnecté les connecteurs ou le faisceau de câblage.

IMPORTANT : Ne pas remplacer le module de commande en l'absence de preuve d'une défaillance.

Pour accéder au mode de diagnostic :

Avant d'entreprendre une opération corrective, exécuter les étapes suivantes pour accéder au mode de diagnostic.

1. Accéder au mode de diagnostic en appuyant sur KITCHEN TIMER>TOOLS>KITCHEN TIMER (minuterie de cuisine>outils>minuterie de cuisine) – répéter deux autres fois. REMARQUE : Il n'est pas nécessaire d'attendre pour une rétroaction audible ou visuelle de la commande après chaque appui sur les touches.
2. Si la commande ne passe pas en mode de diagnostic, continuer à répéter la séquence des touches à partir de l'étape 1. Toutes les touches s'allumeront lorsque la commande passe en mode de diagnostic.
3. À partir du menu de diagnostic, faire défiler la liste jusqu'à la sélection souhaitée en utilisant l'écran tactile.

Error Diagnostics: afficher et effacer l'historique des anomalies.

Activation composant : activer manuellement chaque relais.

Capteurs et contacteurs : afficher les températures de la cavité du four traditionnel et le statut du contacteur de porte/loquet.

Informations système : afficher le numéro de modèle, le numéro de série et les versions de logiciel.

Sortir Diagnostics

Procédure générale : codes d'erreur

REMARQUE : Toutes les anomalies sont mémorisées dans l'historique des anomalies. Pour vérifier si le code d'erreur est toujours présent, lancer une fonction de cuisson et patienter 1 minute.

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Error Diagnostics" dans le menu de diagnostic, puis appuyer sur "OK".

DIAGNOSTICS HOME Error Diagnostics Troubleshoot Error Codes Component Activation Bake, Broil, Convection, Fans... Sensors & Switches

1. Pour effacer les codes d'erreur, appuyer sur "Clear History".
2. Si aucune anomalie n'est répertoriée, le message "No Error" (aucune erreur) s'affiche à l'écran.

Procédure générale : version du logiciel

Destiné au technicien uniquement.

Procédure générale : activation composant

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Component Activation" (activation composant) dans le menu de diagnostic, puis appuyer sur "OK".

REMARQUE : Appuyer sur "Back" pour revenir au menu de diagnostic principal.

1. Appuyer sur les sélections suivantes active/désactive les relais correspondants.

Sélection Relais
MW Light (lampe du four à micro-ondes)	Relais de la lampe MO
MW Turntable (plateau rotatif du four à micro-ondes)	Relais du plateau rotatif MO
MW Cooling Fan (ventilateur de refroidissement du four à micro-ondes)	Relais du ventilateur de refroidissement MO
MW Grill (gril du four à micro-ondes)	Relais de l'élément du gril MO
MW Convection Element (élément de convection du four à micro-ondes)	Relais de l'élément de convection MO
MW Convection Fan (ventilateur de convection du four à micro-ondes)	Relais du ventilateur de convection MO
MW Magnetron / Cooling Fan (magnétron/ventilateur de refroidissement du four à micro-ondes)	Relais du magnétron et du ventilateur de refroidissement MO

Procédure générale : capteurs et contacteurs

REMARQUE : Cette procédure est utile pour afficher le statut actuel des contacteurs du four et des lectures du capteur.

Affichage État

MW Door Switch (contacteur porte MO) Ouvert ou Fermé

MW Cavity Temperature (temperature cavité MO) Degrés en Celsius

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Sensors & Switches" (capteurs et contacteurs) dans le menu de diagnostic, puis appuyer sur "OK".
3. Appuyer sur ou faire défiler le menu Sensors & Switches (capteurs et contacteurs) pour afficher le statut désiré REMARQUE : Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale : informations système

REMARQUE : Cette procédure est utile pour afficher les informations système suivantes :

Informations système Affichage
Model # (Réf. modèle)	Model Information (information sur le modèle)
Serial # (n° de série) Numéro de série du produit
UI Serial # (n° de série IU)	Numéro de série d'interface utilisateur
UI Version (version IU) Version logiciel d'interface utilisateur
HMI Central SW (VL HMI centrale)	Version logiciel de carte HMI centrale
HMI Left SW (VL HMI gauche)	Version logiciel de clavier HMI gauche
HMI Left EE (EE HMI gauche)	Version EEPROM de clavier HMI gauche

Informations système Affichage
HMI Right SW (VL HMI droit) Version logiciel de clavier HMI droit
HMI Right EE (EE HMI droit)	Version EEPROM de clavier HMI droit
Kernel Version (version noyau)	Version logiciel de carte HMI centrale
Touch Calibration Version (version de calibrage de l’écran tactile)	Version logiciel ACL/écran tactile FPC récursion terminale
Database Version (version de la base de données)	Structure de la base de données de carte HMI centrale
Audio Version (version audio)	Version de logiciel de carte HMI centrale
MWO ACU SW (version de logiciel MCA du four à micro-ondes)	Version de logiciel du module de commande du four à micro-ondes
Diagnostics Entries (entrées de diagnostic)	Nombre de fois que le menu de diagnostic a été ouvert

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'élément "System Information" (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
3. Appuyer sur ou faire défiler le menu System Information (capteurs et contacteurs) pour afficher le statut désiré.

REMARQUE : Appuyer sur "Back" pour revenir au menu de diagnostic principal.

Procédure générale : sélection du modèle

REMARQUE : Lorsqu'une nouvelle interface utilisateur est installée, une demande de sélection de numéro de modèle s'affiche à l'écran dès la mise sous tension. Pour changer le numéro de modèle sur l'interface utilisateur existante, suivre les étapes ci-dessous.

1. Accéder au mode de diagnostic.
2. Appuyer sur ou faire défiler la liste jusqu'à l'élément "System Information" (informations du système) dans le menu de diagnostic, puis appuyer sur "OK".
3. Appuyer sur ou faire défiler la liste jusqu'à l'élément "Model Number" (numéro de modèle), puis appuyer sur "OK".
4. Appuyer sur ou faire défiler la liste jusqu'au numéro de modèle correct dans la liste, puis appuyer sur "Select" (sélectionner).

Codes d'anomalie/erreur présentés sur l'afficheur

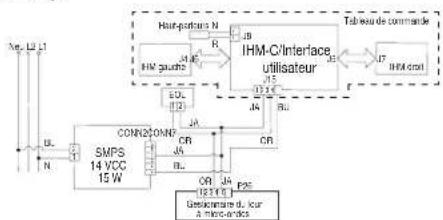

Pas d'affichage - panneau de commande vide Alimentation à découpage (SMPS), interface utilisateur (UI)

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Débrancher le four ou couper l'alimentation électrique.
2. Retirer le couvercle en plastique de l'interface utilisateur UI. Vérifier la connexion de l'afficheur à l'interface utilisateur. Si l'afficheur est fermement connecté, passer à l'étape 3. Si la connexion de l'afficheur est lâche, la reconnecter et passer à l'étape 10.
3. Vérifier le câblage entre la ligne principale et l'alimentation à découpage SMPS (CONN 7).


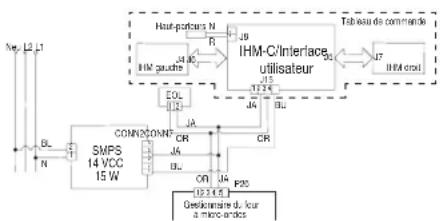

1. Vérifier la connexion entre le faisceau de câblage et l'interface utilisateur UI (J15).
2. Vérifier que la tension d'entrée entre J15-2 (GND) et J15-4 (14 VDC) sur l'interface utilisateur UI est correcte en procédant aux étapes suivantes.
3. Connecter l'appareil de mesure de tension entre J15-2 et J15-4 sur l'UI.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Mesurer la tension et confirmer que la tension affichée est bien de 14 VCC. Si la tension est correcte, débrancher le four ou déconnecter la source de courant électrique et passer à l'étape 13. Si la tension n'est pas correcte, passer à l'étape 9.
6. Débrancher le four ou couper l'alimentation électrique. Remplacer l'alimentation SMPS.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Contrôler l'affichage de la carte de commande. Si l'affichage reste vierge, débrancher le four ou déconnecter la source de courant électrique.
10. Remplacer la carte de circuits HMI centrale/interface utilisateur.
11. Réinstaller les pièces et panneaux avant de faire la mise en marche.
12. Brancher le four ou reconnecter la source de courant électrique. Si l'interface utilisateur a été remplacée, suivre les instructions à l'écran pour sélectionner le numéro de modèle.
13. Vérifier que le fonctionnement est normal. Si le problème persiste, remplacer le tableau de commande et répéter les étapes 14 à 16.

L'afficheur tactile ne répond plus

Tableau de commande d'affichage tactile

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Accéder au menu du mode de diagnostic et appuyer sur POWER (mise sous tension).
2. Pour réinitialiser calibrage de l'écran tactile: débrancher le four ou déconnecter la source de courant électrique, patienter 10 secondes, puis brancher le four ou reconnecter la source de courant électrique. En l'absence d'effet, passer à l'étape 3.
3. Débrancher le four ou couper l'alimentation électrique.
4. Remplacer le tableau de commande.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Vérifier que le fonctionnement est normal.

Aucun volume sonore Haut-parleur et tableau de commande

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

1. Vérifier que le volume sonore est activé. Appuyer sur le menu Outils, puis faire défiler la liste jusqu'au menu Son. Confirmer l'appui sur la touche Minuterie et sonnerie, et que les actions de marche ou arrêt sont activées et réglées au volume souhaité.
2. Débrancher le four ou couper l'alimentation électrique.
3. Confirmer que le haut-parleur est fermement connecté à la carte de circuits HMI centrale/interface utilisateur au connecteur J8. Si le haut-parleur est fermement connecté, passer à l'étape 4. Si la connexion du haut-parleur est lâche, la reconnecter et passer à l'étape 5.

1. Remplacer le haut-parleur.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Confirmer le fonctionnement du haut-parleur. Si le problème persiste, débrancher le four ou couper l'alimentation électrique, remplacer le tableau de commande, et répéter les étapes 5 à 7.

Défaillance ERREUR anomalie probable

F1 Interne E0 Défaillance de l'interface utilisateur (UI) du four

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

REMARQUE : Si d'autres codes d'erreur sont stockés, s'occuper d'abord de ces autres codes d'erreur.

1. Débrancher le four ou déconnecter la source de courant électrique.
2. Confirmer que le tableau de commande est relié à la terre par le châssis du four. Si tel est le cas, passer à l'étape 6. Dans le cas contraire, réparer la liaison.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
5. Si l'erreur est toujours présente, débrancher le four ou déconnecter la source de courant électrique.
6. Remplacer la carte de circuits HMI centrale/interface utilisateur.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique, puis arrêter et remettre sous tension.
9. Si l'erreur persiste après que la carte de circuits HMI centrale/interface utilisateur a été remplacée, débrancher le four ou couper l'alimentation électrique et remplacer le tableau de commande.
10. Réinstaller les pièces et panneaux avant de faire la mise en marche.
11. Brancher le four ou reconnecter la source de courant électrique. Suivre les messages à l'écran pour la sélection du modèle.
12. Vérifier que le fonctionnement est normal. Entrer le mode de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique. Si le tableau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique.

Défaillance ERREUR anomalie probable

F1 E4 Erreur du relais 4903 du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les éléments suivants sur le gestionnaire du four à micro-ondes : a. Connexions vers le relais 4903.

L1 Fusible de ligne 20 A MAR 1 Contacteur d'interverrouillage primaire 4 Relais MO 4903 BU Onduleur CN732

b. Vérifier si le relais 4903 est court-circuité. Si tel est le cas, passer à l'étape 7.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si l'anomalie se produit. Si l'erreur persiste, passer à l'étape 7. Si tel n'est pas le cas, passer à l'étape 10.
4. Débrancher le four ou déconnecter la source de courant électrique et remplacer le gestionnaire du four à micro-ondes.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

Défaillance ERREUR anomalie probable

F1 E5 Erreur de l'onduleur du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Vérifier que le contacteur de porte fonctionne correctement : lorsque la porte est ouverte, la lampe du four à micro-ondes est allumée, et lorsqu'elle est fermée, la lampe est éteinte.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier les connexions suivantes sur le gestionnaire du four à microondes :

a. Relais 4903.

b. Connecteur P8.

À Relais MO 4903 P8 123 BU CN701 Ondouleur tour à micro-ondes - MU P355 BL CN702 R CN703 E701 P354 R JA/ VE Magnétron

1. Vérifier les connexions suivantes sur le circuit onduleur :

1. Si la porte fonctionne correctement et toutes les connexions sont correctes, remplacer le circuit onduleur du four à micro-ondes.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si l'anomalie se produit. Si l'erreur persiste, passer à l'étape 9. Si tel n'est pas le cas, passer à l'étape 17.
5. Débrancher le four ou couper l'alimentation électrique.
6. Remplacer le magnétron.
7. Réinstaller les pièces et panneaux avant de faire la mise en marche.
8. Brancher le four ou reconnecter la source de courant électrique.
9. Pour vérifier si le code d'erreur est toujours présent, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. Patienter 1 minute pour vérifier si l'anomalie se produit. Si l'erreur persiste, passer à l'étape 14. Si tel n'est pas le cas, passer à l'étape 17.
10. Débrancher le four ou déconnecter la source de courant électrique et remplacer le module de commande du four à micro-ondes.
11. Réinstaller les pièces et panneaux avant de faire la mise en marche.
12. Brancher le four ou reconnecter la source de courant électrique.
13. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F2 Clavier	E0 Clavier deconnecté
	E1 Touche bloquée/court-circuitée

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que les connecteurs J4, J5, J6 et J7 sont fermement connectés. Si ce n'est pas le cas, passer à l'étape 3. Si tel est le cas, passer à l'étape 6.

1. Reconnecter les connecteurs lâches.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique. Si l'anomalie a disparu, passer à l'étape 9. Si l'erreur persiste, débrancher le four ou déconnecter la source de courant électrique.
4. Remplacer le tableau de commande.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Suivre les instructions à l'écran pour sélectionner le numéro de modèle.
7. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique. Si le tableau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F4 E1

Erreur capteur température cavité du four a micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson qui utilise un capteur de température, telle qu'un programme Convect (convection). Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P22 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Sinon, l'engager fermement et passer à l'étape 5.

Thermistance de la cavité Gestionnaire du four à micro-ondes P22

1. Débrancher le connecteur P22 du gestionnaire du four à micro-ondes et mesurer la résistance de la thermistance. Elle doit valoir environ 230 kΩ à 77 °F ± 10 °F (25 °C ± 10 °C).
2. Vérifier que la thermistance n'est pas court-circuitée à la masse. Si les contrôles de la thermistance ne sont pas corrects, la remplacer. Si le contrôle de la thermistance est correct, remplacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F4 E2

Erreur du capteur de température du magnétron

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P21 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Sinon, l'engager fermement et passer à l'étape 5.

Thermistance du magnétron Gestionnaire du four à micro-ondes P21

1. Débrancher le connecteur P21 du gestionnaire du four à micro-ondes et mesurer la résistance de la thermistance. Elle doit valoir environ 10 kΩ à 77 °F ± 10 °F (25 °C ± 10 °C).
2. Vérifier que la thermistance n'est pas court-circuitée à la masse. Si les contrôles de la thermistance ne sont pas corrects, la remplacer. Si le contrôle de la thermistance est correct, remplacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F4 Saisies E4

Erreur du capteur d'humidité du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson qui utilise un capteur d'humidité, telle qu'un programme Steam (vapeur). Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier que le connecteur P23 du gestionnaire du four à micro-ondes est fermement connecté. Si tel est le cas, passer à l'étape 3. Sinon, l'engager fermement et passer à l'étape 5.

Capteur d'humidité 1600 Gestionnaire du four à micro-ondes P23

1. Débrancher le connecteur P23 du gestionnaire du four à micro-ondes et mesurer la résistance du capteur : Entre les broches 3 et 1. Elle doit valoir environ 2800 kΩ à 77 °F ± 10 °F (25 °C ± 10 °C). Entre les broches 3 et 2. Elle doit valoir environ 2800 kΩ à 77 °F ± 10 °F (25 °C ± 10 °C).
2. Vérifier que le capteur n'est pas court-circuité à la masse. Si les contrôles du capteur ne sont pas corrects, le remplacer. Si les contrôles du capteur sont corrects, remplacer le gestionnaire du four à micro-ondes.
3. Réinstaller les pièces et panneaux avant de faire la mise en marche.
4. Brancher le four ou reconnecter la source de courant électrique.
5. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

Défaillance ERREUR anomalie probable

F4 E8 Surchauffe de l'onduleur

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier ce qui suit :

a. Connexion du ventilateur de refroidissement pour tout connecteur mal branché.

b. Installation du four et s'assurer que rien ne bloque l'air au bas du ventilateur.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le ventilateur de refroidissement est installé, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. S'assurer que le ventilateur fonctionne. Si ce n'est pas le cas, débrancher le four ou déconnecter la source de courant électrique, remplacer le ventilateur et passer à l'étape 8. Si tel est le cas, passer à l'étape 6.
4. Débrancher le four ou déconnecter la source de courant électrique.
5. Remplacer le circuit de l'onduleur.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

Défaillance ERREUR anomalie probable

F4 E9 Surchauffe de l'onduleur et du magnétron

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer). Après la mise sous tension, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson. Attendre 1 minute avant de vérifier que l'anomalie se reproduit.

1. Débrancher le four ou couper l'alimentation électrique.
2. Vérifier ce qui suit :

a. Connexion du ventilateur de refroidissement pour tout connecteur mal branché. b. Installation du four et s'assurer que rien ne bloque l'air au bas du ventilateur.

1. Réinstaller les pièces et panneaux avant de faire la mise en marche.
2. Brancher le four ou reconnecter la source de courant électrique.
3. Pour vérifier si le ventilateur de refroidissement est installé, s'assurer qu'une charge, par exemple une tasse d'eau transparente aux micro-ondes, est présente dans la cavité du four à micro-ondes et démarrer une fonction de cuisson dans le four à micro-ondes. S'assurer que le ventilateur fonctionne. Si ce n'est pas le cas, débrancher le four ou déconnecter la source de courant électrique, remplacer le ventilateur et passer à l'étape 8. Si tel est le cas, passer à l'étape 6.
4. Débrancher le four ou déconnecter la source de courant électrique.
5. Remplacer le magnétron et le circuit de l'onduleur.
6. Réinstaller les pièces et panneaux avant de faire la mise en marche.
7. Brancher le four ou reconnecter la source de courant électrique.

Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique.

DÉFAILLANCE ERREUR ANOMALIE PROBABLE

F6 E8

Perte de communication avec le gestionnaire du four à micro-ondes

ACTION corrective suggérée

REMARQUE : Avant de commencer un test, couper l'alimentation du four et la rétablir (éteindre, patienter 10 secondes et rallumer).

MÉTHODE : Avant de poursuivre, vérifier le code d'erreur en entrant le mode de diagnostic et sélectionnant "Error Diagnostics".

1. S'assurer que le four est branché. Ouvrir la porte du four à micro-ondes pour vérifier si la lampe s'allume.
2. Débrancher le four ou couper l'alimentation électrique.
3. Vérifier la connexion entre la carte de l'interface utilisateur broche J15-2 (jaune) et J15-3 (orange) et le gestionnaire du four à microondes broche P26-3 (orange) et P26-4 (jaune).

1. Si le faisceau est correct, remplacer le gestionnaire du four à micro-ondes.
2. Réinstaller les pièces et panneaux avant de faire la mise en marche.
3. Brancher le four ou reconnecter la source de courant électrique.
4. Si l'erreur se reproduit, débrancher le four ou déconnecter la source de courant électrique et remplacer la carte de circuits HMI centrale/interface utilisateur.
5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
6. Brancher le four ou reconnecter la source de courant électrique.
7. Suivre les instructions à l'écran pour sélectionner le numéro de modèle si l'interface utilisateur a été remplacée.
8. Vérifier que le fonctionnement est normal. Accéder au menu de diagnostic, sélectionner "Error Diagnostics", et effacer l'historique. Si le tableau de commande a été remplacé, il n'est pas nécessaire d'effacer l'historique.

Positions des composants

Four à micro-ondes supérieur

A. Moteur de convection B. Thermostat de convection (derrière plaque) C. Élément de cuisson par convection D. Filtre de ligne E. Capteur d'humidité F. Moteur du ventilateur du magnétron G. Alimentation à découpage (SMPS) H. Contacteur d'interverrouillage secondaire I. Moteur du plateau rotatif J. Élément de cuisson au gril K. Gestionnaire du four à micro-ondes L. Lampe à halogène de la cavité M. Contacteur d'interverrouillage primaire N. Contacteur d'interverrouillage de contrôle O. Thermistance du magnétron P. Magnétron Q. Clavier R. Transformateur de la lampe du four à micro--ondes S. Onduleur du four à micro-ondes T. HMI centrale/interface utilisateur U. Capteur de température de la cavité V. Thermostat du gril W. Thermostat de la cavité Non illustré : Fusible de sécurité, fusible de ligne 20 A

Circuit logique du relais du ventilateur de refroidissement

Le ventilateur du four à micro-ondes reste en marche durant les fonctions de cuisson et peut rester en marche quelques minutes après la fin de la fonction de cuisson.

Tableau de test des composants - Four à micro-ondes

Composant Côté accessible Méthode Résultats - résistance				Positions des compo-sants
Gestion-naire de l'appareil	Partie supérieure	Vérifier le câblage du gestionnaire du four à micro-ondes :1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Inspecter visuellement les connecteurs sur le gestionnaire du four à micro-ondes P1, P2, P8, P21, P22, P23, P26, P354, P355 et les connecteurs supérieurs des relais 4903, 4904 et 4905 pour détecter d'éventuels signes de surchauffe ou toute autre anomalie due à des conducteurs mal engagés, des sertissages desserrés, etc.3. Réinstaller les pièces et panneaux avant de faire la mise en marche.4. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.		K
Thermostat de la cavité	Partie supérieure	1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = Continuity Abnormal = Infinite	W
Moteur du ventilateur de magnétron	Partie supérieure	1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 15 Ω Anormal = Résistance infinie	F
Moteur du plateau rotatif	Partie inférieure 1.	Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 2500 (environ)Anormal = Résistance infinie	I
Fusible - circuit de sécurité	Partie supérieure 1.	Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = ContinuitéAnormal = Résistance infinie	Non illustré
Transfor-mateur lampe - four à microondes	Partie supérieure 1.	Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance (échelle de l'ohmmètre : Rx1).4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecterla source de courant électrique.	Robinage primaire = 40 (environ)Robinage secondaire = 0,4 (environ)	R
Fusible de ligne	Partie supérieure 1.	Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal= ContinuitéAnormal = Résistance infinie	Non illustré

À L'USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT

Composant Côté accessible Méthode Résultats - résistance			Positions des compo-sants
Contacteur d'interver-rouillage primaire	Partie supérieure Test n°1 :	Test n°1 :	M
	1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Résistance infinie
	2. Débrancher les conducteurs sur le contacteur d'interverrouillage primaire.	Porte fermée = Continuité
	3. Contrôler la continuité entre la borne commune (conducteur marron) et la borne normalement ouverte (conducteur jaune).
	4. Rebrancher les conducteurs sur le contacteur d'interverrouillage primaire.
	5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
	6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.
	Test n°2 :	Test n°2 :
	1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	Porte ouverte = Continuité
	2. Débrancher les conducteurs sur le contacteur d'interverrouillage primaire.	Porte fermée = Résistance infinie
	3. Effectuer un contrôle de continuité de la borne commune (conducteur marron) à la borne normalement fermée (conducteur bleu).
	4. Rebrancher les conducteurs sur le contacteur d'interverrouillage primaire.
	5. Réinstaller les pièces et panneaux avant de faire la mise en marche.
	6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.

Composant Côté accessible Méthode Résultats - résistance				Positions des compo-sants
Contacteur d'interver-rouillage secondaire	Partie supérieure 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Débrancher les conducteurs sur le contacteur d'interverrouillage secondaire.3. Effectuer un contrôle de continuité de la borne commune (conducteur bleu) à la borne normalement ouverte (conducteur blanc).4. Rebrancher les conducteurs sur le contacteur d'interverrouillage secondaire.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Porte ouverte = ContinuitéPorte fermée = Résistance infinie	H
Contacteur d'interver-rouillage de contrôle	Partie supérieure 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Débrancher les conducteurs sur le contacteur d'interverrouillage de contrôle.3. Contrôler la continuité entre la borne commune (conducteur jaune) et la borne normalement fermée (conducteur bleu).4. Rebrancher les conducteurs sur le contacteur d'interverrouillage de contrôle.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Porte ouverte = ContinuitéPorte fermée = Résistance infinie	N
Lampe à halogène	Partie supérieure 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 3 Ω environ Anormal = Résistance infinie	L

À L'USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT

Composant Côté accessible Méthode Résultats - résistance				Positions des compo-sants
Onduleur Partie supérieure Contrôle des branchements à l'onduleur du fourà micro-ondes :				S
Magnétron Partie supérieure 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.			Bornes du filament : Normal = <1 Ω.Châssis au filament : Normal = Résistance infinie	P
Filtre de ligne	Partie supérieure	Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.	P31 à P32, P33 à P34 : Normal >= 300 kΩAnormal <= 100 kΩP31 à P34, P32 à P33 : Normal = 0 ΩAnormal >= 100 kΩ	D
		Déconnecter les conducteurs.
		Mesurer la résistance.
		Replacer les conducteurs.
		Réinstaller les pièces et panneaux avant de faire la mise en marche.
		Brancher le four à micro-ondes ou reconnecter la source de courant électrique.
Capteur d'humidité	Partie supérieure	1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Débrancher le connecteur à 3 broches du gestionnaire du four à micro-ondes.3. Mesurer la résistance entre les broches 1 et 3, et entre les broches 2 et 3.4. Rebrancher le connecteur à 3 broches sur le gestionnaire du four à micro-ondes.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 2,8 kΩ (environ) à77 °F ± 10 °F(25 °C ± 10 °C)Anormal = Résistance infinie	E
Thermis-tance du magnétron		1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 10 kΩ (environ) à77 °F ± 10 °F(25 °C ± 10 °C)Anormal = Résistance infinie	O
Thermostat du gril	Partie supérieure	1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = ContinuitéAnormal = Résistance infinie	V

À L'USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT

Composant Côté accessible Méthode Résultats - résistance				Positions des compo-sants
Thermostat de convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = Continuité Anormal = Résistance infinie	B
Élément de cuisson au gril	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 9 ΩAnormal = Résistance infinie	J
Élément de cuisson par convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 12 ΩAnormal = Résistance infinie	C
Capteur de température de la cavité	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.	Normal = 230 kΩ (environ) à 77 °F ± 10 °F(25 °C ± 10 °C)Anormal = Résistance infinie	U
Moteur du ventilateur de convection	Arrière 1. Débrancher le four à micro-ondes ou déconnecter la source de courant électrique.2. Déconnecter les conducteurs.3. Mesurer la résistance.4. Replacer les conducteurs.5. Réinstaller les pièces et panneaux avant de faire la mise en marche.6. Brancher le four à micro-ondes ou reconnecter la source de courant électrique.		Normal = 48 Anormal = Résistance infinie	A

Pour toute information sur les brevets, veuillez consulter Pat. www.patent-listing.com

W11324887A

©2020 Tous droits réservés.

W11324887A

REMARQUE : Cette fiche contient des données techniques importantes.

À L'USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT NE PAS ENLEVER NI DÉTRUIRE

08/20

À L'USAGE DU TECHNICIEN DE RÉPARATION UNIQUEMENT
