MODE D'EMPLOI DN0210 IFM
Notice d'utilisation
ecomataoo
Amplificateurs
DN0210
DN0220
Contenu
1 Remarques préliminaires 4
1.1 Symboles utilisés 4 1.2 Avertissements utilisés 4
2 Consignes de sécurité 5
2.1 Remarques générales 5 2.2 Cible. 5 2.3 Raccordement électrique 5 2.4 Manipulation 6 2.5 Lieu de montage 6 2.6 Température du boîtier 6 2.7 Interventions sur l'appareil 6
3 Fonctionnement et caractéristiques 7 4 Éléments de service et d'indication 8
4.1 LED 8 4.2 Potentiomètre 8
5 Montage. 9
5.1 Montage de l'appareil 9 5.1.1 Démonter l'appareil 9 5.2 Montage des capteurs 9
6 Raccordement électrique 10
6.1 Accessoires de raccordement 10 6.2 Raccordement des bornes 10 6.3 Alimentation en tension (Power) 11 6.3.1 Alimentation AC 11 6.4 Entrées 12 6.4.1 Raccordement des capteurs 12 6.5 Sorties 12 6.5.1 Sorties relais 12
7 Réglages. 13 7.1 Diagramme de commutation 13 8 Schéma d'encombrement 14 9 Données techniques 14
9.1 Homologations/normes 15 10. Correction d'erreurs 16 11. Entretien, réparation et élimination 16
11.1 Entretien 16 11.2 Nettoyage de la surface du boitier 16 11.3Reparation 16 11.4 Elimination des déchets 16

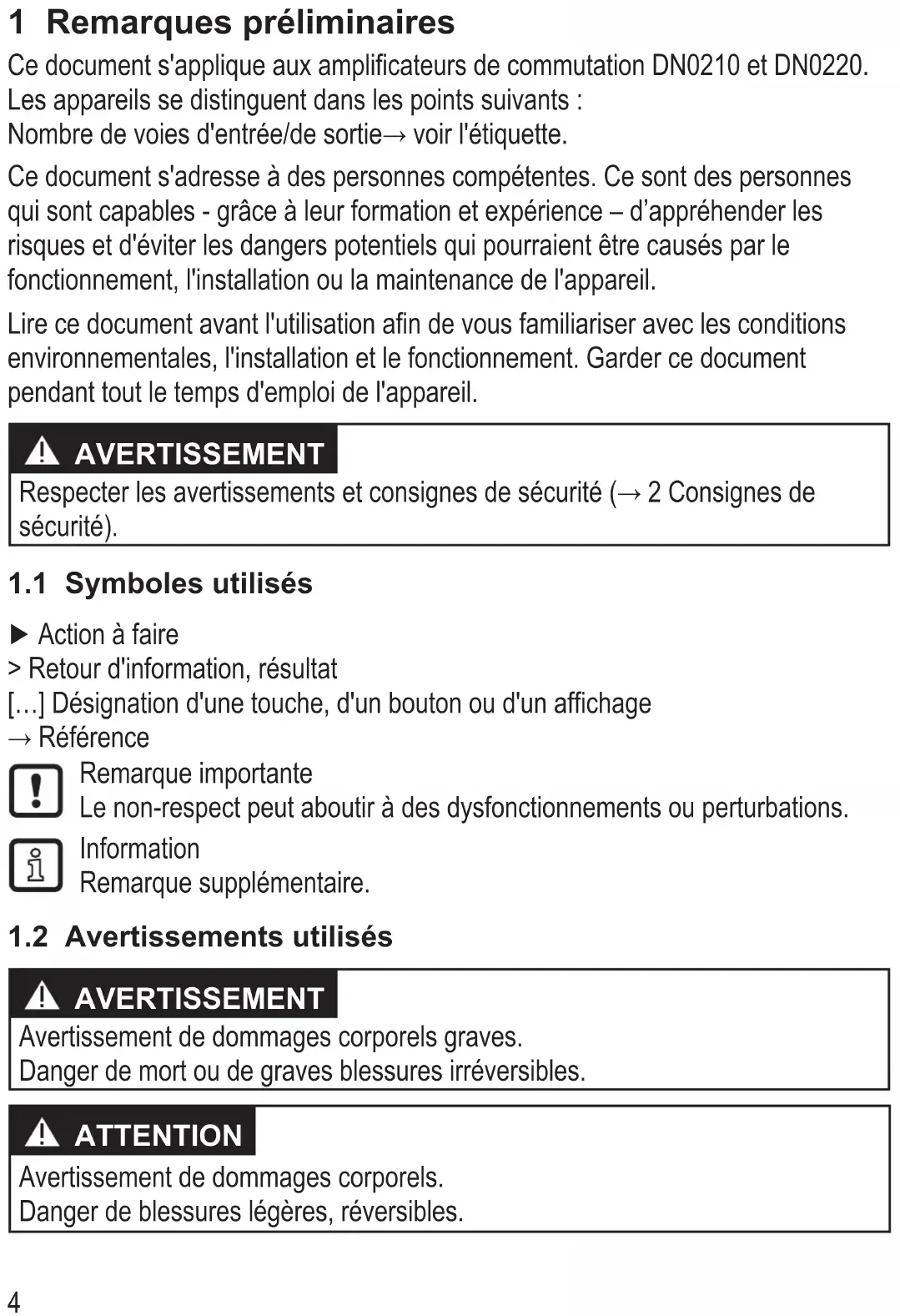

1 Remarques préliminaires
Ce document s'applique aux amplificateurs de commutation DN0210 et DN0220.
Les appareils se désignent dans les points suivants :
Nombre de voies d'entrée/de sortie → voir l'étiquette.
Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience - d'appréhender les risques et d'éviter les dangers potentiels qui pourraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.
Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnementales, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'emploi de l'appareil.
Respecter les avertissements et consignes de sécurité (→ 2 Consignes de sécurité).
1.1 Symboles utilisés
Action à faire
Retour d'information, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
→ Réinitialisation
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire.
1.2 Avertissements utilisés
Avertissement de dommages corporels graves.
Danger de mort ou de graves blessures irréversibles.
Attention
Avertissement de dommages corporels.
Danger de blessures légères, réversibles.
2.1 Remarques générales
Respecter les consignes de la notice d'utilisation. Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions ci-dessous, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.
Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.
La sécurité d'un système dans lequel l'appareil est intégré est sous la responsabilité de l'installateur du système.
2.2 Cible
L'appareil doit être monté, raccordé et mis en service par un électricien habilité.
2.3 Raccordement électrique
Mettre l'appareil hors tension avant toute manipulation. Mettre également hors tension les circuits de charge relais alimentés séparément.
Le câblage de tous les signaux associés au circuit TBTS de l'appareil doit également être conforme aux critères TBTS (très basse tension de sécurité, isolation électrique sure des autres circuits).
Si la tension TBTS fournie en externe ou générée en interne est mise à la terre en externe, ceci est fait sous la responsabilité de l'utilisateur dans le cadre des règlements nationaux en vigueur relatifs à l'installation. Toutes les informations fournies dans cette notice d'utilisation sont relatives à l'appareil non mis à la terre par rapport à la tension TBTS.
Aucune tension externe ne doit être fournie aux bornes pour l'alimentation des générateurs d'impulsions. Il n'est pas permis de raccorder un générateur d'impulsions avec une consommation qui dépasse la valeur indiquée dans les données techniques.
Un interrupteur principal externe doit être installé pour l'appareil, permettant la mise hors tension de l'appareil et de tous les circuits associés. Cet interrupteur principal doit être affecté clairement à l'appareil.
2.4 Manipulation
Faire attention lors de la manipulation de l'appareil sous tension. En raison de la protection IP 20, ceci n'est permitted que par du personnel compétent.
2.5 Lieu de montage
Pour le fonctionnement correct, l'appareil doit être installé dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010.
2.6 Température du boîtier
L'appareil peut fonctionner dans une large plage de températures ambiantes selon la spécification technique fournie dans la notice. En raison de l'échauffement interne supplémentaire, de hautes températures peuvent se produire sur les éléments de service et les parois du boîtier lors du contact en ambiance chaude.
2.7 Interventions sur l'appareil
En cas de mauvais fonctionnement de l'appareil ou en cas de doute, prendre contact avec le fabricant. Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.
3 Fonctionnement et caractéristiques
L'amplificateur de commutation est utilisé pour l'alimentation et l'évaluation des signaux de capteurs PNP/NPN ou de contacts mécaniques. Les sorties relais 1 et 2 sont commutées par les signaux d'entrée 1 et 2 sans délai (le nombre des voies d'entrée / de sortie dépend de la variante de l'appareil).
Chaque voie d'entrée est équipée d'un mécanisme de surcharge / court-circuit indépendant. Une fois la surcharge ou le court-circuit éliminé, chaque voie d'entrée retourne automatiquement au mode de fonctionnement normal.

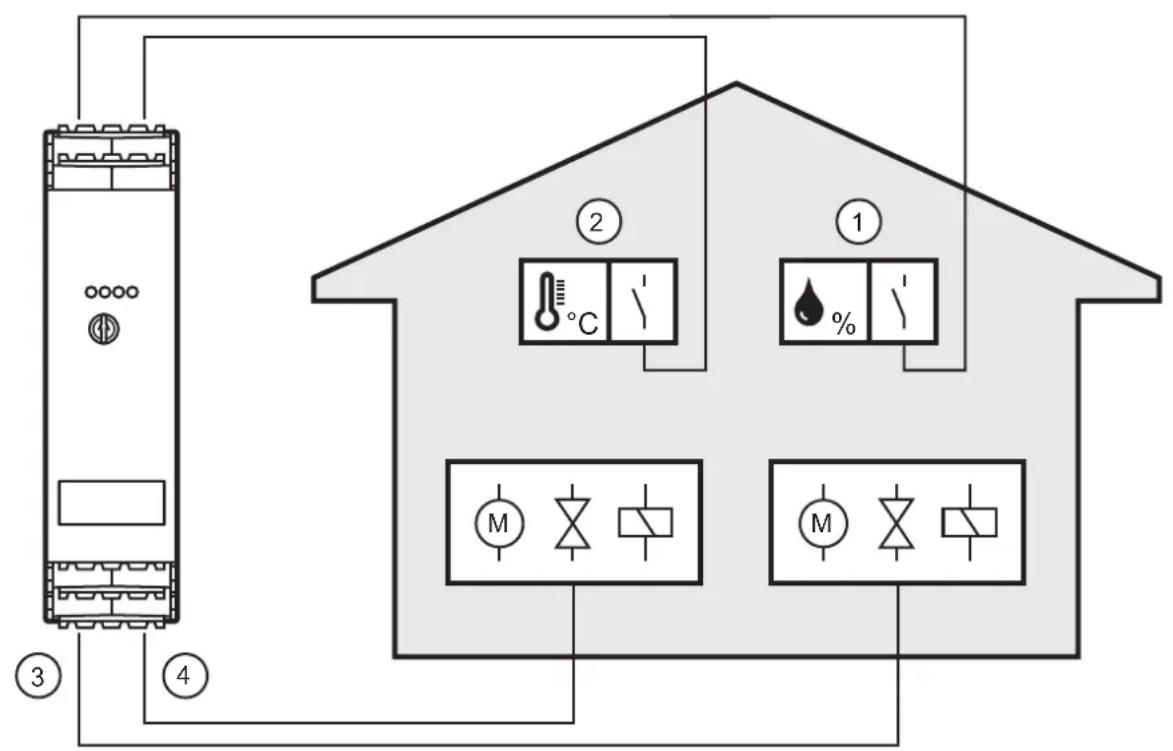

Exemple: DN0220(2 voies)
1: Capteur d'humidité avec sortie de commutation pour le signal d'entrée 1 2: Capteur de température avec sortie de commutation pour le signal d'entrée 2 3: Sortie relais 1 pour commuter des moteurs, vannes etc. électriques. 4: Sortie relais 2 pour commuter des moteurs, vannes etc. électriques.
L'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes.

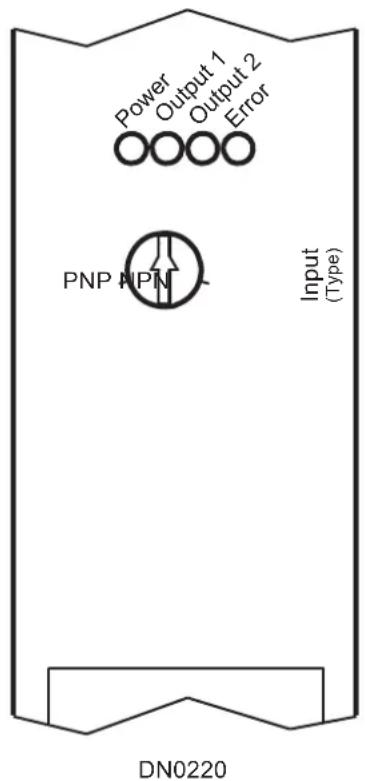

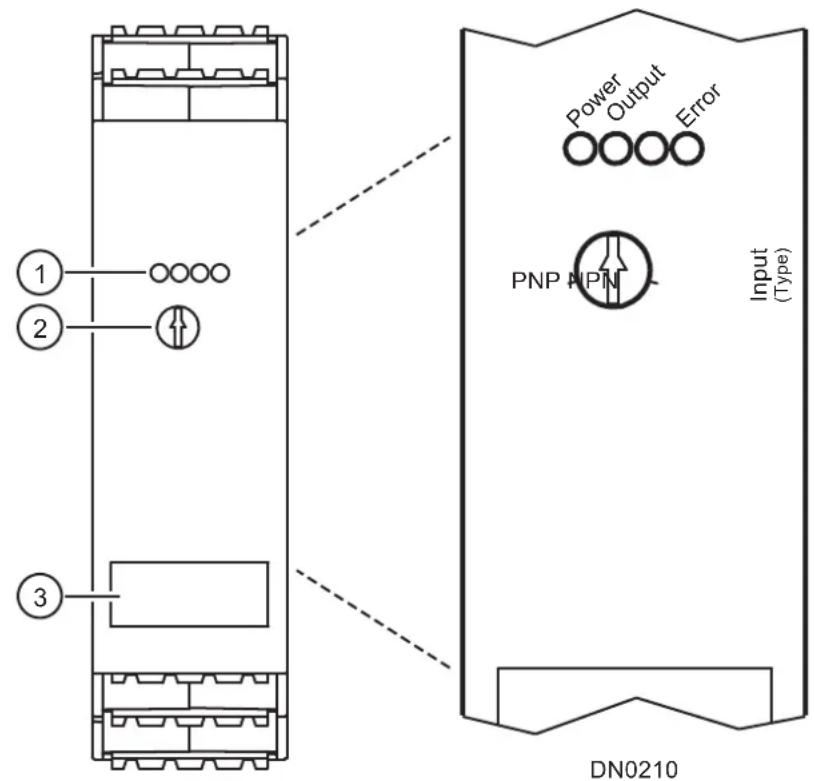

4 Éléments de service et d'indication
DN0210 (1 voie)
DN0220 (2 voies)
1: LED 2: Potentiomètre 3: Étiquette
4.1 LED
| LED Couleur Etat | Description | ||
| Power vert allumé alimentation | en tension OK | ||
| Sortie 1 jaune allumé relais | 1 enclenché | ||
| Sortie 2 jaune allumé relais | 2 enclenché | ||
| Error rouge clignote surcharge ou court-circuit alimentation capteurs | |||
Signaux et diagnostic d'erreur (→ 10 Correction d'erreurs)
4.2 Potentiomètre
| Potentiomètre | Réglage | |
| Entrée (type) | PNP (commutation positive)NPN (commutation négative) | (→ 6.4.1) |
Le réglage s'applique aux deux entrées.

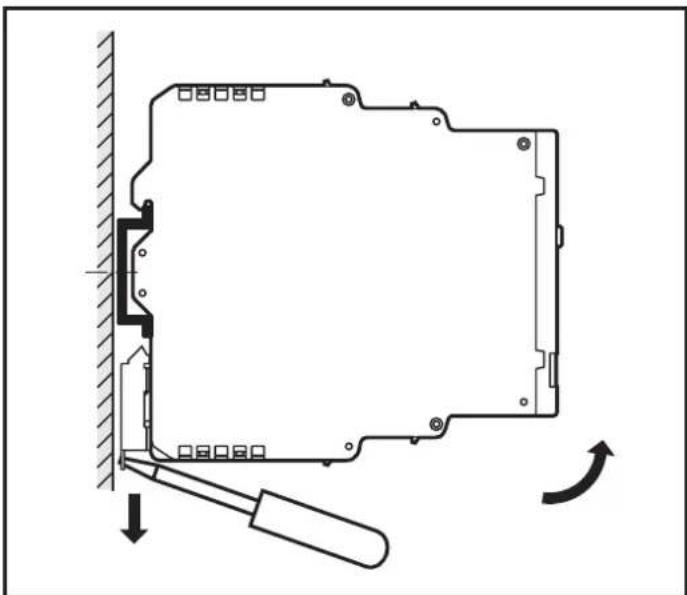

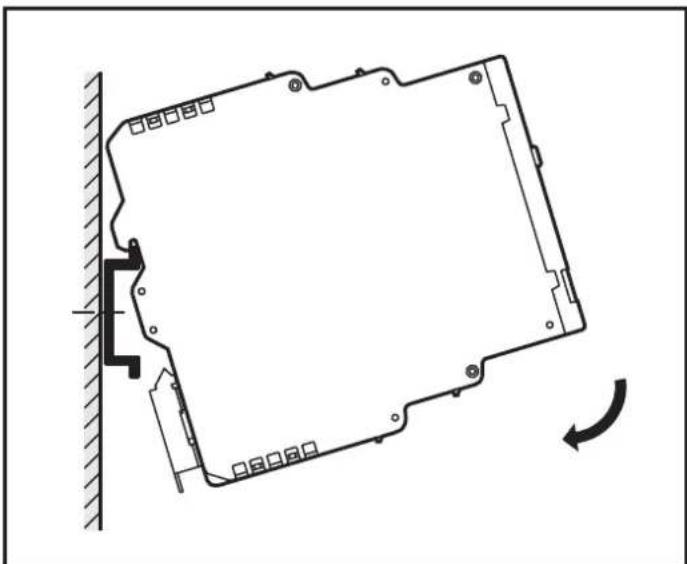

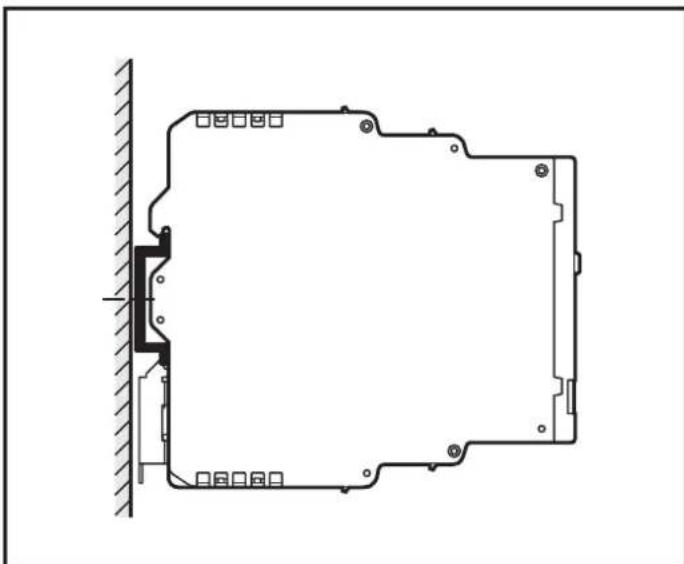

5.1 Montage de l'appareil
Monter l'appareil sur un rail DIN 35 mm.
Laisser suffisamment d'espace en bas et en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif. Lorsque plusieurs appareils sont montés côte à côte, tenir compte de l'échauffement interne de tous les appareils. Les conditions environnantes de chaque appareil doivent être respectées.
5.2 Montage des capteurs
Suivre les instructions de montage du fabricant.
6.1 Accessoires de raccordement
L'appareil est fourni avec un connecteur.
Informations sur les accessoires disponibles sur notre site web à :
www.ifm.com → Recherche d'une fiche technique → N° de commande →
Accessoires
6.2 Raccordement des bornes

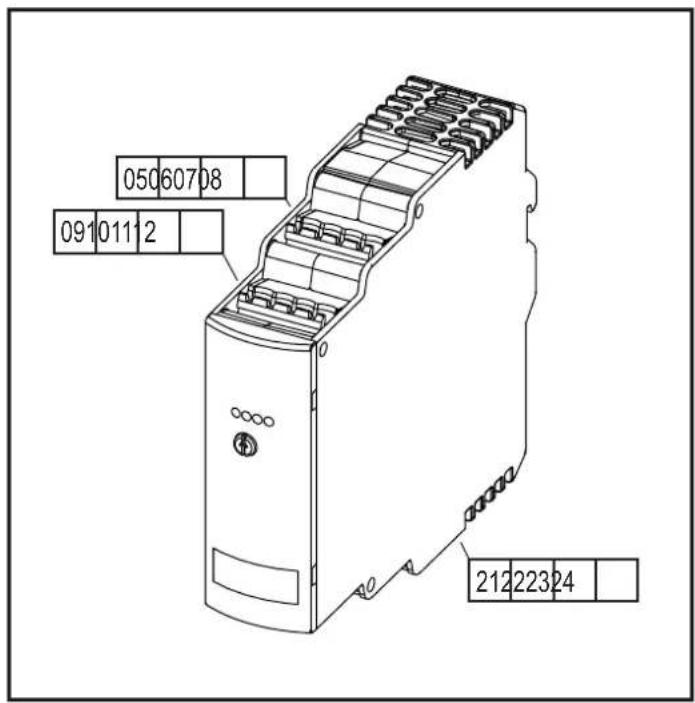

DN0210 (1 voie)

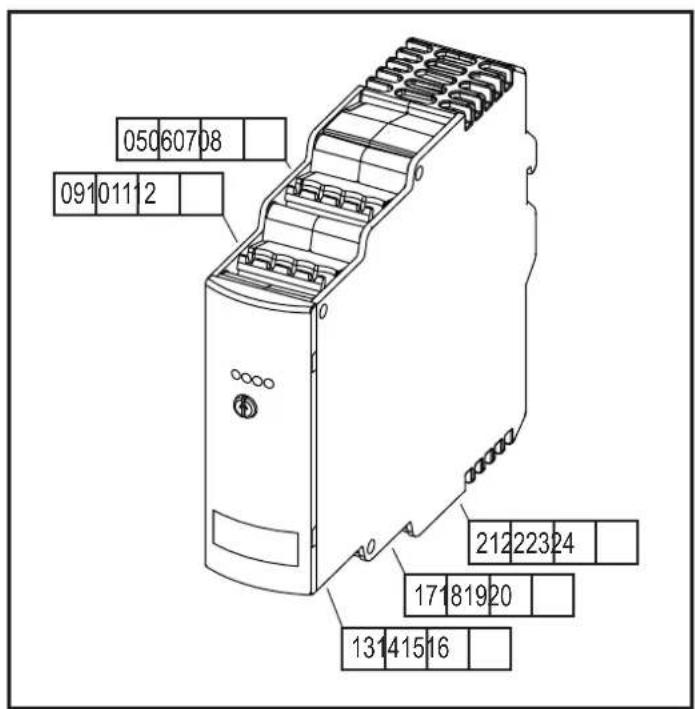

DN0220 (2 voies)
Avertissement
Uniquement les borniers fournis ou techniques identiques peuvent être utilisés sur les connecteurs principaux pour l'alimentation AC et les sorties relais ( 9 Données techniques).
Afin de garantir l'indice de protection IP 20 pour le boîtier et les bornes, visser les vis des contacts connecteurs non utilisés complètement.
Avertissement
Ne pas utiliser des bornes non raccordées et non indiquées dans le schéma, par ex. borne 11, comme bornes de dérivation.
6.3 Alimentation en tension (power)
Voir l'étiquette pour l'alimentation en tension. Raccorder l'appareil aux bornes 21/22 (L) et 23/24 (N).
Installer le câble d'alimentation et le câble de signalisation séparément. Utiliser, le cas échéant, un câble blindé en fonction des conditions d'utilisation.
6.3.1 Alimentation AC
Protégez le câble d'alimentation AC selon la section utilisée avec max. 10 A.
La tension fournie pour l'alimentation des capteurs satisfait aux critères TBTS selon EN 61010, catégorie de surtension II, degré de souillure 2.
6.4.1 Raccordement des capteurs
| Type de capteur Entrée 1 | Entrée 2 Réglage | ||
| 3 fils DC PNP | BN BK BUN 9 10 12 | BN BK BUN 9 10 12 | PNP |
| 3 fils DC, NPN NPN | |||
| 2 fils DC quadronorm | WH BK BUN 9 10 | WH BK BUN 9 10 | PNP |
| 2 fils AC/DC | BN BK BUN 9 10 | BN BK BUN 9 10 | PNP |
| Fin de course mécanique | 9 BUN BUN 10 | 9 BUN BUN 10 | PNP |
bn = brun bk = noir bu = bleu wh = blanc
Le raccordement de contacts de commutation mécaniques n'est pas recommandé car ils ont tendance à rebondir et produisent des impulsions erronées.
6.5.1 Sorties relais
Pour éviter une usure excessive et respecter les normes CEM, les contacts doivent être déparasités lors de la commutation des charges thermiques.
| A VERTISSEMENT |
| En cas d'alimentation AC de l'appareil, seul le conducteur de phase qui est utilisé pour l'alimentation en tension doit être utilisé pour commuter une tension AC via des sorties relatis |
Si les sorties relais sont utilisées pour commuter des courants très faibles (par ex. entrées API), des résistances de contact importantes peuvent se produire.
7 Réglages

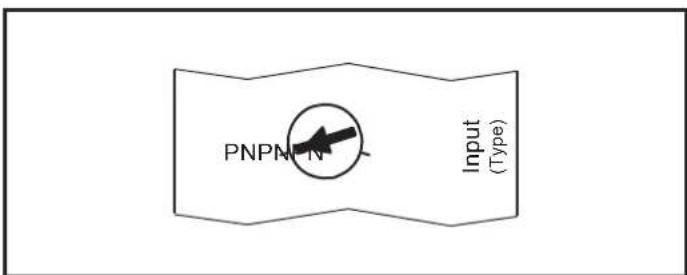

Régler le potentiomètre réglable de manière progressive avec un tournevis approprié. Réglage du type d'entrée, voir le tableau ( 6.4.1 Raccordement des capteurs).
Réglages

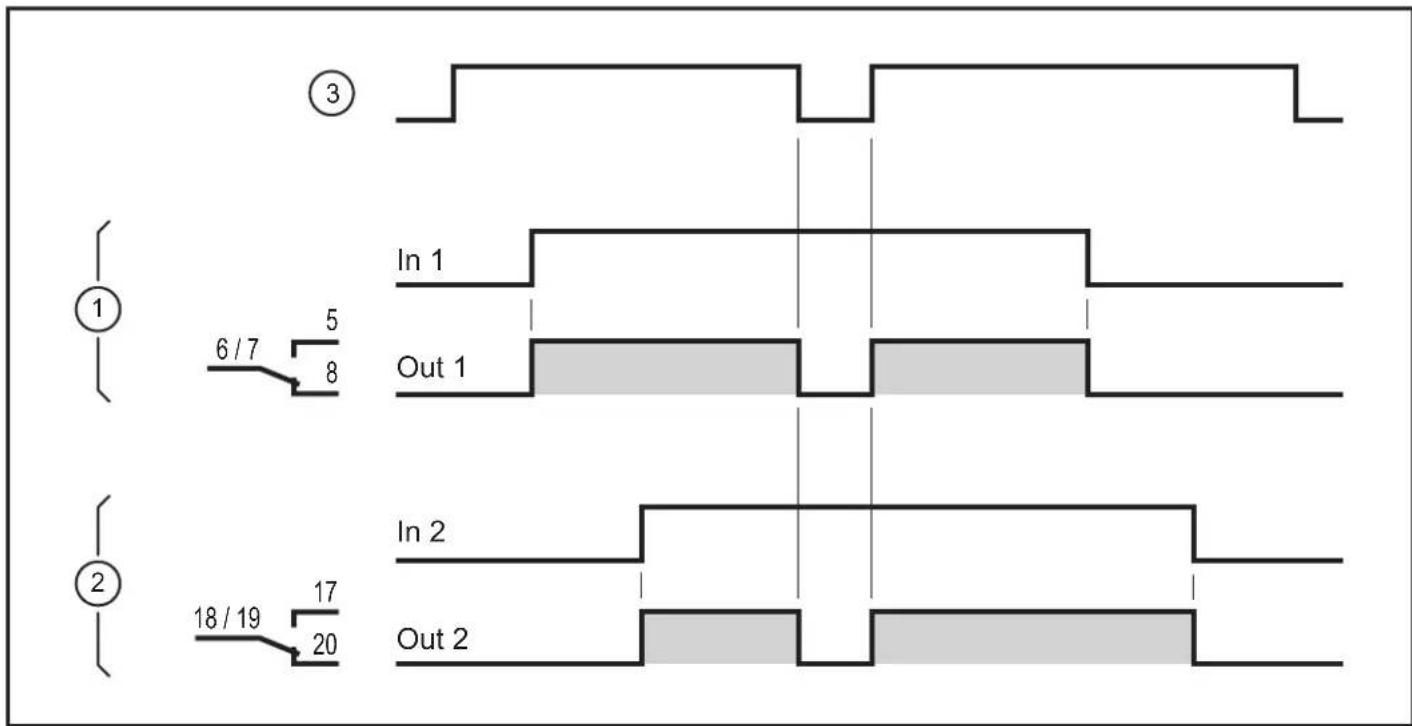

7.1 Diagramme de commutation
1: Voie 1 2: Voie 2 3: Alimentation de l'appareil
= relais enclenché, c'est-à-dire commuté

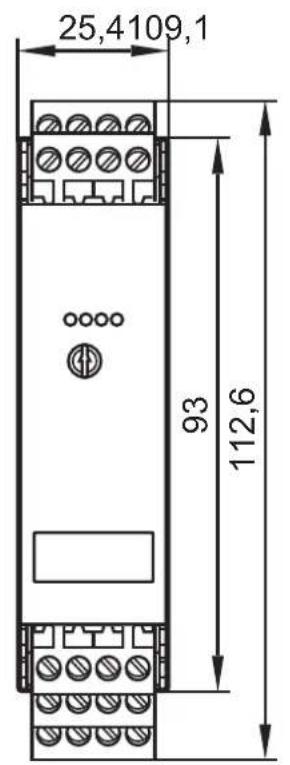

8 Schéma d'encombrement
La figure montre un DN0220 (2 voies) avec connecteurs
9 Données techniques
| N° de commande DN0210 DN0220 | |||
| Nombre de voies 1 2 | |||
| Tension nominale AC [V] 110...240 | |||
| Fréquence nominale [Hz] 50...60 | |||
| Tolérance de tension [%] -20/+10 | |||
| Puisance absorbée [W] ≤ 11 | |||
| Energie auxiliaire pour les capteurs | [V] | 24 DC TBTS | |
| Tolérance de tension [%] | ±10 | ||
| Courant par voie | [mA] | ≤ 300 | ≤ 150 |
| Type de capteur (entree d'impulsions) | PNP/NPN (type 2 selon CEI 61131-2) | ||
| Fréquence d'entrée | [Hz] | ≤ 10 (temps d'enclenchement 50 %) | |
| Relais pouvoir de coupure [A] 4 | Charge ohmique (240 V AC ou 24 V DC) Déparation galvanique Isolation renforcée selon EN 61010 Catégorie de surtension II, Degré de salissure 2 jusqu'à 240 V AC tension nominale | ||
| Protection boîtier/bornes IP 20 / IP 20 | |||
| Température ambiente [°C] -20 | ...60 | ||
| Température de stockage [°C] -25...70 | |||
| Humidité relative de l'air max. [%] 80 (31 °C) Diminution linéaire jusqu'à 50 (40 °C) sans condensation | |||
| Altitude de fonctionnement maximale | [m] 3000 au-dessus du niveau de la mer | ||
| Raccordement | |||
| Equipement Borniers à 4 pôles en pas de 5,0 mm | |||
| Connecteur 4 pôles avec racordement à vis (fourni) | |||
| Type Connecteur Phoenix Contact | MSTBT 2,5/ 4-ST BK 0,2...2,5 mm² (AWG 30...12) | ||
Des fiches techniques sont disponibles sur :
www.ifm.com → Recherche d'une fiche technique → N° de commande
Les déclarations de conformité CE, homologations, etc. sont disponibles sur : www.ifm.com Recherche d'une fiche technique N° de commande Plus de détails
10 Correction d'erreurs
| LED Erreur Correction | d'erreurs | ||||
| Power | Output 1 | Output 2 | Error | ||
| ● | --- | × | Court-circuit ou surcharge d'une ou des deux bornes d'alimentation du capteur. | Eliminer le court-circuit ou la surcharge. | |
Legende:
Éteint allumé
clignote
quelconque
11.1 Entretien
L'appareil est sans maintenance.
11.2 Nettoyage de la surface du boîtier
Mettre l'appareil hors tension. Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
Nous recommandons des chiffons en microfibres sans additifs chimiques.
11.3 Réparation
L'appareil ne doit être réparé que par le constructeur.
Prendre en compte les consignes de sécurité.
11.4 Élimination des déchets
Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
